单螺杆泵参数计算
单螺杆泵参数计算
第一节 轴向压力和径向压力的计算单螺杆泵轴向压力和压力的计算是确保泵能正常运行的很重要的一环，其值也直接决定了泵的轴承的计算和选型。
计算轴向压力值考虑正常状态下的运行，不考虑泵起动时或运行时发生干摩擦的情况，因为这些情况会出现轴向力非正常的增大，造成运行的不稳定。
目前关于轴向压力的计算（轴向压力直接影响径向压力）尚无精确的计算公式，主要是泵运行时摩擦力引起的轴向压力的计算至今无法解决，国内外都采用经验公式的方法。
一、 轴向压力的计算：A.B.Kpbuiob 认为单螺杆泵的轴向压力pz 由以下几部分构成：1) 密封腔内介质移动时定子内的分力pz1。
pz1应用彼得罗夫液体摩擦的公式计算：11z Av p μδ= （1）式中µ——液体的动力粘度；A1——滑动表面面积，取A1为定子内螺旋腔总的表面积；ν——表面相对滑动速度，取其值为轴向流速为Tn/60；δ——摩擦面之间的液膜厚度。
定子和转子之间成过盈配合的橡胶类定子，不存在液膜厚度δ，故不考虑pz1。
2) 转子和定子表面的摩擦（视为半干摩擦）产生的分力pz2’以及转子转动时定子产生的轴向反作用压力pz2”之和pz2。
p z2= p z2’ +p z2’’ （2）2z p I ξ'= （3）式中I ——离心力，2I m e ω=，其中m 为转子质量；ξ为转子和定子表面的半干摩擦系数，镀铬转子和橡胶定子之间的介质为水时，ξ值为0.25-0.3。
p z2’’只是在定子和转子间的配合为过盈时存在，配合为间隙时p z2’’=0。
2z p p δξ''= （4）式中p δ——定子橡胶变形为δ（即过盈量）时的压缩力，max 2bLP δσπ=，其中max σ为橡胶压缩线性变形为δ时的最大应力，max hc B δσδ=+，其中h 为定子橡胶层平均厚度，c 和B 为橡胶常数，硬度为55-65HR 的橡胶，c 为532，B 为0.99；b =L 为转子截面中心形成的螺旋长度，2l L t π=，其中l 为工作长度；定子和转子配合为过盈时δ为负值。
单螺杆泵的性能与结构
单螺杆泵的性能与结构一、主要性能参数1.流量单螺杆泵的流量决定其转子和定子的尺寸以及泵的转速。
单螺杆泵每一个横截面内（图1和图2），定子孔的截面面积为；螺杆的截面面积为。
图1 螺杆的几何形状图2 泵套的几何形状泵的过流面积为定子孔与螺杆截面面积之差，即为4eDR。
（1）螺杆每转一次的理论排液量Vth为过流面积与定子导程T的乘积，即：Vth=4eDRT （1）（2）理论流量QVth为螺杆每一转的理论排液量与转速的乘积，即：或式中e——螺杆截面圆心与轴线的偏心距，mm；DR——螺杆圆形截面的直径，DR=2R，mm；T——泵套内孔螺旋槽的导程，mm；n——泵的转速（表1），r/min。
（3）实际流量qV或式中ηV——泵的容积效率，ηV=0.65~0.85，当排压力较低、螺杆截面直径DR较大时，取大值。
2.转速n 当按液体黏度确定单螺杆泵转速n时，可参见表1。
单螺杆泵的转速，还可以根据被送液体在泵工作腔内的轴向流动速度vgm（亦称转子、定子间的相对平均滑动速度）来确定，特别来确定，特别是在输送含有固体颗粒物的液体，且可能对泵的转子或定子产生磨损时，必须以vgm值确定泵的转速，详见JB/T 8644-2007《单螺杆泵》附录A。
3.排出压力单螺杆泵的排出压力取决于泵的排出管路系统的特性，泵的螺杆直径和转速不能改变泵的排出压力。
单螺杆泵的排出压力为每个定子导程长度T能达到的压力与导程的乘积。
一般每一个定子导程长度能达到的排出压力为0.3~0.6MPa。
为了尽量减小泵的轴向尺寸，通常取泵能达到的排出压力p2为p2=0.6iT（MPa）式中iT——泵的定子导程数，也可称为泵的级数。
4.效率η单螺杆泵工作时，其转子（螺杆）和定子（泵套）相接触，并存在相对滑移，因此，单螺杆泵的机械损失较大，泵的效率较低一般为η=50%~80%。
每一转排液量较大的泵效率较高。
5.使用寿命单螺杆泵的转子和定子的相对滑移，将引起转子和定子的磨损，主要是定子磨损，因此，单螺杆泵的使用寿命较低。
螺杆泵的流量计算公式
螺杆泵的流量计算公式螺杆泵是一种常用的离心泵，用于输送各种液体。
在工程应用中，需要对螺杆泵的流量进行计算，以便选择合适的泵型和确定工艺参数。
螺杆泵的流量计算公式如下：Q = 0.004πnVD其中，Q表示流量，单位为m³/h；n表示螺杆转速，单位为r/min；V表示螺杆容积，单位为m³。
螺杆泵的流量计算公式是基于螺杆泵的工作原理和几何结构推导出来的。
螺杆泵通过螺杆的旋转，使得液体在泵腔中产生定量的容积变化，从而实现液体的输送。
流量计算公式中的各个参数都对流量有着直接的影响。
螺杆转速n是决定流量的重要因素之一。
转速越高，螺杆泵每分钟能完成的容积变化次数就越多，流量也就越大。
因此，在计算流量时，需要准确确定螺杆泵的转速。
螺杆容积V也是影响流量的重要因素之一。
螺杆容积指的是螺杆泵螺杆和泵腔之间的容积。
螺杆容积越大，每转一圈螺杆泵能够输送的液体体积也就越大，流量也就越大。
因此，在计算流量时，需要准确测量螺杆容积。
流量计算公式中的系数0.004π是为了将螺杆转速和螺杆容积的单位转换为流量的单位。
在实际应用中，可以根据具体情况进行调整。
需要注意的是，螺杆泵的流量计算公式是基于理想情况下的推导结果，实际应用中可能会受到多种因素的影响。
例如，液体的粘度、温度、压力等都会对流量产生影响。
在实际应用中，需要结合具体情况对流量进行修正和调整。
螺杆泵的流量计算公式是根据螺杆泵的工作原理和几何结构推导出来的。
通过准确测量螺杆转速和螺杆容积，并结合流量计算公式，可以计算出螺杆泵的流量。
在实际应用中，还需要考虑其他因素的影响，并根据具体情况进行修正和调整。
单螺杆泵导程
单螺杆泵导程一、什么是单螺杆泵导程单螺杆泵导程是指单螺杆泵的螺杆每转一圈向前推进的距离。
导程是单螺杆泵的重要参数之一，它直接影响着泵的输出流量、压力和效率。
二、单螺杆泵导程的计算方法单螺杆泵导程的计算方法取决于螺杆的螺距、螺杆直径和转速。
一般而言，单螺杆泵的导程可以通过以下公式计算：导程（mm/转）= π × 螺杆直径(mm) / 螺距(mm)三、单螺杆泵导程的影响因素单螺杆泵导程的大小直接影响着泵的性能，以下为导程大小对泵性能的影响因素：1. 流量导程越大，每转一圈螺杆向前推进的距离就越大，从而单位时间内泵能够输送的介质流量也就越大。
2. 压力导程越大，单位时间内推进的介质量也就越多，因此泵所产生的压力也会相应增加。
3. 效率导程的大小还会影响泵的效率。
导程过小会导致泵的压力损失增大，效率降低；导程过大则容易导致泄漏，同样会影响泵的效率。
因此，在选择单螺杆泵时，需要根据具体的使用需求和工况条件来确定合适的导程大小。
四、单螺杆泵导程的应用领域单螺杆泵广泛应用于各个行业中，特别适用于以下领域：1. 石油工业单螺杆泵可以用于石油开采、输送以及钻井液的处理，在石油工业中起到了至关重要的作用。
2. 化工工业在化工工业中，单螺杆泵常用于输送各种化工介质，如腐蚀性液体、高温介质等。
3. 食品工业单螺杆泵也被广泛应用于食品工业中，用于输送食品浆料、胶体物质等。
4. 清洁工业由于单螺杆泵具有自吸、泵送团积性物料的能力，因此在清洁工业中也有很多应用，如污水处理、废水处理等。
五、单螺杆泵导程的选择与优化选择合适的单螺杆泵导程是提高泵性能和工作效率的重要一步。
以下是选择与优化导程的几个要点：1. 流量需求根据工作场景中所需的流量来确定导程的大小。
如果流量较大，可以选择较大的导程，以提高工作效率。
2. 系统压力考虑使用单螺杆泵的系统压力，选择合适的导程来满足压力要求。
导程增大可以提高压力，但也要注意不要导致能量损失和泄漏。

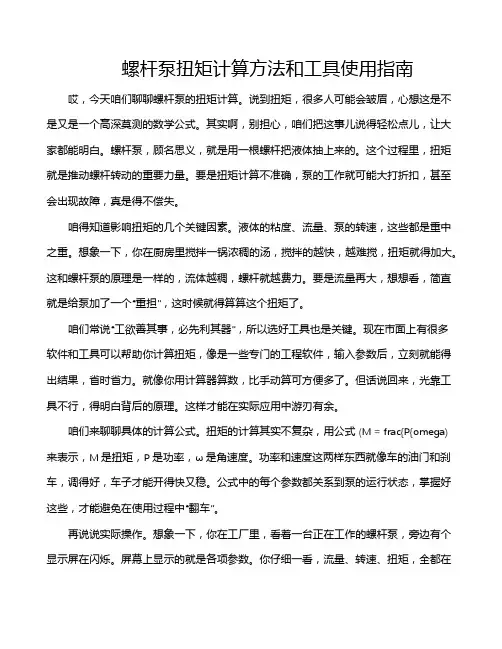

螺杆泵扭矩计算方法和工具使用指南
螺杆泵扭矩计算方法和工具使用指南哎，今天咱们聊聊螺杆泵的扭矩计算。
说到扭矩，很多人可能会皱眉，心想这是不是又是一个高深莫测的数学公式。
其实啊，别担心，咱们把这事儿说得轻松点儿，让大家都能明白。
螺杆泵，顾名思义，就是用一根螺杆把液体抽上来的。
这个过程里，扭矩就是推动螺杆转动的重要力量。
要是扭矩计算不准确，泵的工作就可能大打折扣，甚至会出现故障，真是得不偿失。
咱得知道影响扭矩的几个关键因素。
液体的粘度、流量、泵的转速，这些都是重中之重。
想象一下，你在厨房里搅拌一锅浓稠的汤，搅拌的越快，越难搅，扭矩就得加大。
这和螺杆泵的原理是一样的，流体越稠，螺杆就越费力。
要是流量再大，想想看，简直就是给泵加了一个“重担”，这时候就得算算这个扭矩了。
咱们常说“工欲善其事，必先利其器”，所以选好工具也是关键。
现在市面上有很多软件和工具可以帮助你计算扭矩，像是一些专门的工程软件，输入参数后，立刻就能得出结果，省时省力。
就像你用计算器算数，比手动算可方便多了。
但话说回来，光靠工具不行，得明白背后的原理。
这样才能在实际应用中游刃有余。
咱们来聊聊具体的计算公式。
扭矩的计算其实不复杂，用公式 (M = frac{P{omega) 来表示，M是扭矩，P是功率，ω是角速度。
功率和速度这两样东西就像车的油门和刹车，调得好，车子才能开得快又稳。
公式中的每个参数都关系到泵的运行状态，掌握好这些，才能避免在使用过程中“翻车”。
再说说实际操作。
想象一下，你在工厂里，看着一台正在工作的螺杆泵，旁边有个显示屏在闪烁。
屏幕上显示的就是各项参数。
你仔细一看，流量、转速、扭矩，全都在那儿，简直就是给你提供了实时的数据支撑。
用这些数据，你就能迅速判断泵的工作状态，是否需要调整。
这种感觉，就像是开车时有导航一样，心里踏实多了。
当然了，计算扭矩的时候，得考虑安全因素。
泵如果工作在超负荷状态，容易损坏。
这就像人跑步，不要逞强，别让自己受伤。
了解这些知识后，你就能更好地维护泵的运行，做到心中有数。

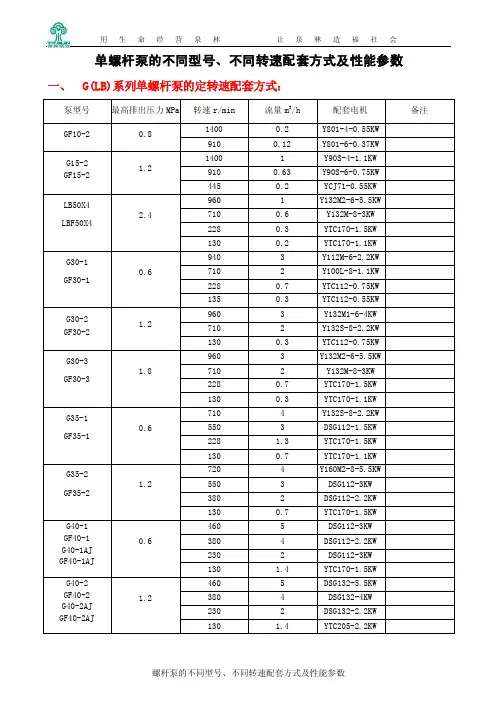

不同型号、不同转速螺杆泵配套方式及性能参数
单螺杆泵的不同型号、不同转速配套方式及性能参数一、G(LB)系列单螺杆泵的定转速配套方式：
二、G(LB)系列单螺杆泵的变转速配套方式
三、上海多隆KTG(KTGX)系列单螺杆计量泵的主要性能参数及主要尺寸：
备注：
1.图和表中的H为泵之中心高，也即电机的中心高。
请看上表中右侧电机规格栏，在YCT后边的数值（112，
132，160，180等）。
2.本系列泵，作为流量可调而专为造纸企业泵送助流剂等各类溶剂，试剂并用作计量而设计的单螺杆泵。
除了让您能随心所欲地调节您所需要的排量以外，更有低噪音，递剪切，底脉动等单螺杆泵所固有的优点。
3.泵的型号前的英文字母KTG,KT代表流量可调。
G为国家标准所规定的冠名字母。
4.YCT系列电动机为电磁调速电动机（也称滑差电机）。
本公司出厂的KTG系列的每一台泵，均含调速器
一台。
单螺杆泵参数计算
单螺杆泵参数计算单螺杆泵是一种能将液体输送至高压或高流量的设备，主要由泵体、转子、定子和其他部件组成。
在进行单螺杆泵参数计算时，需要考虑以下几个关键因素：1.泵的吸入能力：吸入能力是指泵能够从液体源吸入的最大流量。
根据具体应用需求和管路设计，可以通过计算吸入能力来确定单螺杆泵的尺寸和转速等参数。
2.插入长度：插入长度是指转子和定子之间的最小间隙。
该参数决定了单螺杆泵的压力能力和泵的密封性能，因此需要根据液体的粘度和泵的设计要求进行计算。
3.出口压力：出口压力是指泵能够提供的最大压力。
根据对输送介质的要求和泵的设计要求，可以计算出泵的出口压力，从而选择合适的泵型和尺寸。
4.流量：流量是指单位时间内通过泵的液体体积。
根据具体应用需求和管路设计，可以通过计算流量来确定单螺杆泵的尺寸和转速等参数。
5.功率：单螺杆泵的功率需根据流量和扬程来计算。
根据液体的性质和输送要求，可以确定泵的工作状态和所需功率。
6.转速：转速是指泵轴旋转的速度。
根据泵的尺寸和所需流量，可以选择合适的转速。
一般来说，转速的选择应使泵达到最佳工作状态，并满足所需流量和压力。
7.泵的效率：泵的效率是指泵从输入到输出的能量转换效率。
通过计算泵的功率输入和流量输出，可以得到其效率。
高效率的泵能够提供更大的流量和压力，同时减少能源消耗。
以上就是单螺杆泵参数计算的一些关键要素。
根据具体的应用需求和液体特性，可以选择合适的参数来设计和选择合适的单螺杆泵。
在计算过程中，需要考虑输送介质的粘度、温度、压力和流量等参数，以及泵的尺寸、转速和功率等要求，以确保泵能够正常运行并满足输送要求。
螺杆泵的基本工作原理与结构和性能计算公式(1)
书山有路勤为径，学海无涯苦作舟螺杆泵的基本工作原理与结构和性能计算公式(1)1、螺杆泵的基本工作原理螺杆泵是利用螺杆的回转来吸排液体的。
中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。
螺杆与壳体之间的密封面是一个空间曲面。
在这个曲面上存在着诸如ab 或de 之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。
这些三角形的缺口构成液体的通道，使主动螺杆凹槽A 与从动螺杆上的凹槽B、C 相连通。
而凹槽B、C 又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E 相连通。
由于在槽D、E 与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口abc，因此D、F、E 也将相通。
这样，凹槽ABCDEA 也就组成一个∞ 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。
不难想象，在这样的螺杆上，将形成许多个独立的∞形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。
因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。
从上述工作原理可以看出，螺杆泵有以下优点：。
泵的相关参数计算公式
泵的相关参数计算公式
首先，流量是指泵单位时间内输送流体的能力，常用单位为立方米每秒(m^3/s)、升每秒(L/s)等。
流量的计算公式为：
Q=A*V
其中，Q表示流量，A表示泵的出口截面积，V表示流体的平均线速度。
其次，扬程是指泵所能提供的液体的静压能量，常用单位为米(m)。
扬程的计算公式为：
H=(P2-P1)/(ρ*g)+(V2^2-V1^2)/(2*g)+Z2-Z1
其中，H表示扬程，P2和P1表示泵出口和入口处的压力，ρ表示液体的密度，g表示重力加速度，V2和V1表示液体出口和入口处的速度，Z2和Z1表示液位高度差。
再次，功率是指泵的输入功率，常用单位为瓦特(W)。
功率的计算公式为：
P=Q*H*ρ*g/η
其中，P表示功率，Q表示流量，H表示扬程，ρ表示液体的密度，g 表示重力加速度，η表示泵的效率。
最后，效率是指泵的能量转化效率，通常以百分比(%)表示。
效率的计算公式为：
η = Pout / Pin *100%
其中，η表示效率，Pout表示输出功率，Pin表示输入功率。
除了以上常见的泵参数计算公式外，具体的泵参数计算还需要考虑一
些特殊因素，比如摩擦损失、泵轴功率、泵的工作温度等等。
具体的计算
公式会根据泵的类型、工作条件和设计规范等因素而有所不同。
总而言之，泵的相关参数计算需要根据具体情况使用相应的计算公式，并考虑到一系列因素，以得到准确的结果。
以上只是对一些常见泵参数计
算公式的简要介绍，实际计算中应根据具体情况选择合适的公式进行计算。
单螺杆泵参数计算
单螺杆泵参数计算
单螺杆泵是一种常见的离心泵，其参数计算对于泵的设计和使用非常重要。
下面将从泵的流量、扬程和功率三个方面介绍单螺杆泵的参数计算。
一、流量计算
单螺杆泵的流量计算是根据泵的转速、螺杆直径和螺距来确定的。
流量可以用公式Q=πd^2n/4来计算，其中Q为流量，d为螺杆直径，n为泵的转速。
在实际应用中，根据流量的要求和泵的特性，可以确定螺杆直径和转速，从而计算出所需的流量。
二、扬程计算
单螺杆泵的扬程计算是根据泵的转速、螺杆直径、螺距和泵的工作压力来确定的。
扬程可以用公式H=πd^2n/4p来计算，其中H为扬程，d为螺杆直径，n为泵的转速，p为泵的工作压力。
在实际应用中，根据所需的扬程和泵的特性，可以确定螺杆直径、转速和工作压力，从而计算出所需的扬程。
三、功率计算
单螺杆泵的功率计算是根据泵的流量、扬程和效率来确定的。
功率可以用公式P=QHp/η来计算，其中P为功率，Q为流量，H为扬程，p为液体的密度，η为泵的效率。
在实际应用中，根据所需的功率和泵的特性，可以确定流量、扬程和效率，从而计算出所需的
功率。
总结起来，单螺杆泵的参数计算包括流量、扬程和功率三个方面。
根据泵的特性和应用要求，可以通过计算流量、扬程和功率来确定所需的螺杆直径、转速、工作压力和效率。
这些参数的计算对于单螺杆泵的设计和使用非常重要，可以保证泵的正常运行和高效工作。
在实际应用中，需要根据具体情况进行参数计算，并选择合适的单螺杆泵来满足工艺需求。
单螺杆泵选型数据参考
280
200
295
200
2.3.5.
7.8.9
G110-1
532.40
0-0.6
24
105.0
50-80
200-300
22-30
280
200
295
200
G110-2
532.40
0-1.2
24
105.0
50-80
200-300
30-37
280
200
295
200
G110-3
532.40
0-1.8
×
×
×
●
×
含醚类物料
Easter containing materials
×
×
×
●
×
泥浆
Slurry
●
●
▲
●
▲
耐最高温度
Max.temperrature resistance
70℃
90℃
90℃
180℃
130℃
耐磨性Wear resistance
◎
●
●
◎
◎
耐老化
Aging resistance
●
●
●
◎
8
4.5
6-8
300-500
7.5-11
180
100
145
65
G50-1
49.62
0-0.6
10
10.5
8-13
300-500
4-5.5
160
80
160
80
2.3.4.5
G50-2
49.62
0-1.2
螺杆泵性能参数换算
螺杆泵性能参数换算单螺杆泵常见故障及排除方法螺杆泵性能参数通常指流量、排除压力、吸入压力、转速、泵输入功率（轴功率）、介质特性、介质温度和介质的粘度等。
流量受转速和介质粘度的影响，介质粘度也影响泵的输入功率，转速的选择与介质粘度有很大关系，还影响到泵的吸入性能等。
设计泵时必须考虑这些参数之间的关系。
一、流量流量是指泵在单位时间内输送的介质量或是泵每一转所排除的介质量。
体积流量用Q表示，质量流量用Qz表示。
质量流量和体积流量的关系为：（16）式中ρ——介质密度（㎏/m3）。
当转子转动一周，介质沿着轴向移动定子一个导程T，故转子转动一周，泵输送的介质体积为4eDT。
所以当转子转速为n时，螺杆泵每秒的理论流量Q1为：实际上橡胶定子与转子的配合有过盈量，这必然会造成定子橡胶的变形。
因此，实际的理论流量要比按式（16）计算的理论流量要小些。
若要得到精确的实际理论流量值，可把转子装入定子后，截下长度为T的一段，对其注满水，再测量出注入水的体积。
泵的实际流量Q低于实际的理论流量Q1，这是由于定子和转子之间的配合实际如前面所述在运行时总会有些介质在排除压力作用下通过不密封的配合间隙流回到吸入腔。
间隙越大，泄漏越多，密封腔两端的压力差越大，泄漏量也越大。
此外，介质输送过程中夹杂气体，也会造成流量降低。
若用q表示泵内泄漏的流量，则泵的实际流量Q为：（17）显然，同一台泵在输送不同粘度的介质时，即使在相同的吸入压力、排除压力和相同的转速下，其泄漏量也是不同的。
我国现行的标准规定流量Q是以清水作为标准的试验介质。
因为同一产品可以输送不同粘度的介质，而通常生产产品的企业是不可能都按产品实际使用的介质进行试验，所以我国螺杆泵生产企业的试验台几乎都是以清水作为试验介质，再按产品实际输送的介质粘度进行换算。
换算公式采用的是经验公式，与实际情况会有误差，而且即使是同一个换算公式对不同的介质粘度换算的误差大小也不相同。
这是由于这些经验公式的依据是试验，而试验量的多少、采集试验数据的准确程度、试验用的螺杆泵的不同和试验工况的差异等情况的不同，都会得出不同的经验公式，换算后与实际的误差自然也不可能相同。
G系列单螺杆泵的工作原理及规格型号参数(结构图)
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
相信大家对于螺杆泵也不是那么的陌生，所以今天上海沈泉水泵厂家就为大家简单的来讲解一下一些关于螺杆泵的知识，好让大家能够对于这款泵有一个更加清晰的了解。
希望大家能够喜欢，下面就请大家跟着小编一起来看看吧。
一、G系列单螺杆泵概述：单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
定子采用无毒无味的食用橡胶制造。
二、G系列单螺杆泵工作原理：螺杆泵工作原理图螺旋泵的装置包括原动机、变速传动装置和螺旋泵三部分，具体是由螺旋叶片、泵轴、轴承座和外壳组成的。
螺旋泵倾斜装在上、下水池之间，螺旋泵的下端叶片浸入到水面以下。
当泵轴旋转时，螺旋叶片将水池中的水推入叶槽，水在螺旋的旋转叶片作用下，沿螺旋轴一级一级往上提升，直至螺旋泵的出水口。
螺旋泵只改变流体的位能，它不同于叶片式水泵将机械能转换为输送液体的位能和动能。
三、G系列单螺杆泵的规格型号参数：四、G系列单螺杆泵结构图：五、G系列单螺杆泵技术参数：流量：0-150m3/h;扬程：60-120m;功率：0.75-37kw;转速：500-960r/min;口径：20-135MM;温度：-15-200℃。
好了，以上就是关于G系列单螺杆泵的工作原理及规格型号性能参数和结构图的内容知识介绍，希望能够对大家有所帮助。
若是大家还想了解更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新更多相关知识内容。
螺杆泵资料
分类螺杆泵按螺杆数量分为。
单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵。
单螺杆泵双螺杆泵——由两个螺杆相互啮合输送液体的泵。
多螺杆泵——由多个螺杆相互啮合输送液体的泵。
编辑本段单螺杆泵是一种单螺杆式输运泵，它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。
其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。
螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体螺旋形方式从一个密封腔压向另一个密封腔，最后挤出泵体。
螺杆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。
一种利用螺杆的旋转来吸排液体的泵，它最适于吸排黏稠液体。
流量：0-150m3/h；参数扬程：60-120m；功率：0.75-37kw；转速：500-960r/min；口径：20-135MM；温度：-15-200℃。
单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水），自吸高度一般在6m，适用于输送介质温度80℃以下（特殊要求可达150℃）。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
螺杆泵这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
编辑本段螺杆泵说明书下载G型螺杆泵说明书为pdf格式，很方便阅读，直接打印，说明书内容如有改动为博生公司生产产品实样为准。
螺杆泵专业知识讲解
一、螺杆泵结构
井下电动潜油螺杆泵
地面驱动井下螺杆泵
一、螺杆泵结构
螺杆泵系统由电控部分、地面驱动部分、 井下螺杆泵及一些配套工具组成。
５ 6 5
４ 3
2
7 1
8 9 10 11
12 13 14 15
16
1－电控箱； 2-电机； 3-皮带； 4-方卡子； 5-光杆； 6-减速箱； 7-专用井口； 8-驱动杆； 9-驱动杆扶正器； 10-油管扶正器； 11-油管； 12-螺杆泵； 13-套管； 14-定位销； 15-防脱装置； 16-筛管
一、螺杆泵结构
（2）电动机 电动机是螺杆泵井的动力源，它将电能转化 为机械能。一般用防爆型三相异步电动机。 （3）密封装置 密封装置有机械密封和静密封两种。 机械密封分上置式和下置式两种，上置式机 械密封装置位于减速器上部；下置式位于减速器 下方。
一、螺杆泵结构
静密封位于机械密封的上端。密封的主要作 用十防止井液流出，起杆泵排量计算
螺杆泵的理论排量 Q=5760eDTn 或 Q=11520eDtn 式中： Q——螺杆泵的理论排量，m3/d； e——转子的偏心距，mm； T——定子的导程，mm； D——转子的截面圆直径，mm；
三、螺杆泵排量计算
t——转子的螺距，mm，T=2t； n——转子的转速，min-1
（4）方卡子 方卡子包括承重卡子和扭矩卡子。 方卡子的主要作用是将减速箱输出轴与光杆 连接起来，起悬挂抽油杆和承受扭矩的作用。
一、螺杆泵结构
4、井下螺杆泵部分 井下螺杆泵是由转子和定子组成。
一、螺杆泵结构
一个转子就是一个横截面为圆形的长螺旋 体，由高强度钢精工制作，表面镀铬，具有 良好的抗磨性。
泵的级数Z决定了螺杆泵定子、转子长度。
单螺杆泵型号及参数
【G型单螺杆泵】产品:【G型单螺杆泵】产品简介：生产的G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。
由于其优良的性能，近年来在国内的应用范围也在迅速扩大。
它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。
目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备品备件的正常供应。
本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务【G型单螺杆泵】型号意义：【G型单螺杆泵】工作原理与特性：G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定,因而不会产品涡流和搅动。
单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。
同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。
G10-1单螺杆泵厂家及参数
G10-1单螺杆泵厂家及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、偏心单螺杆泵产品概述：G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、偏心单螺杆泵产品特点：偏心单螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
偏心单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
螺杆泵理论排量计算方法
Q 1440 q n 106
式中： Q——螺杆泵理论排量，m3/d； q——螺杆泵每转排量，ml/r； n——转子转速，r/min。
例 如
GLB500-14K为空心转子螺杆泵，每转排量500毫升，级数14； GLB120-27(2:3) 为多头螺杆泵， 转子与定子头数比为 2:3 ，每转排量 120毫升，级数27。
Q＝４eDT n
螺杆泵理论排量如何计算 ？
Hale Waihona Puke 理论排量公式如下：Q＝４eDT n
现场应用中，根据选用泵的型号可计算出理论排量， 公式如下：
螺杆泵规格型号是如何规定的？
LB － ( )
空心转子用“K”；实心省略；等壁厚定子用“D”；金属定子用“J” 转子与定子头数比，用阿拉伯数字表示，单头省略 泵的总级数 泵的几何排量，ml/r 单螺杆抽油泵,“螺”和“泵”两字汉语拼音第一个字母 泵的驱动方式：抽油杆地面驱动，用“杆”字汉语拼音第一个字母G表示； 潜油电机井下驱动，用“潜”字汉语拼音第一个字母Q表示
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 轴向压力和径向压力的计算单螺杆泵轴向压力和压力的计算是确保泵能正常运行的很重要的一环，其值也直接决定了泵的轴承的计算和选型。
计算轴向压力值考虑正常状态下的运行，不考虑泵起动时或运行时发生干摩擦的情况，因为这些情况会出现轴向力非正常的增大，造成运行的不稳定。
目前关于轴向压力的计算（轴向压力直接影响径向压力）尚无精确的计算公式，主要是泵运行时摩擦力引起的轴向压力的计算至今无法解决，国内外都采用经验公式的方法。
一、轴向压力的计算：认为单螺杆泵的轴向压力pz 由以下几部分构成：1) 密封腔内介质移动时定子内的分力pz1。
pz1应用彼得罗夫液体摩擦的公式计算：11z Av p μδ=（1）式中µ——液体的动力粘度；A1——滑动表面面积，取A1为定子内螺旋腔总的表面积； ν——表面相对滑动速度，取其值为轴向流速为Tn/60； δ——摩擦面之间的液膜厚度。
定子和转子之间成过盈配合的橡胶类定子，不存在液膜厚度δ，故不考虑pz1。
2) 转子和定子表面的摩擦（视为半干摩擦）产生的分力pz2’以及转子转动时定子产生的轴向反作用压力pz2”之和pz2。
p z2= p z2’ +p z2’’ （2）2z p I ξ'= （3）式中I ——离心力，2I m e ω=，其中m 为转子质量；ξ为转子和定子表面的半干摩擦系数，镀铬转子和橡胶定子之间的介质为水时，ξ值为。
p z2’’只是在定子和转子间的配合为过盈时存在，配合为间隙时p z2’’=0。
2z p p δξ''= （4）式中p δ——定子橡胶变形为δ（即过盈量）时的压缩力，max 2bLP δσπ=，其中max σ为橡胶压缩线性变形为δ时的最大应力，max hc B δσδ=+，其中h 为定子橡胶层平均厚度，c 和B 为橡胶常数，硬度为55-65HR 的橡胶，c 为532，B 为；b =；L 为转子截面中心形成的螺旋长度，2l L t π=，其中l 为工作长度；定子和转子配合为过盈时δ为负值。
即2max 2z bLp p δσπξξξ''===- (5)将（3）、（5）带入（2）得：2222z z z p p p m e ξω⎡'''=+=⎢⎢⎣（6）3) 泵的排除压力和吸入压力的液差造成的分压力p z3。
定子内螺旋腔的端面面积A 2为：228eRA R π=+（7）()()()32z 2=8eR d s d s p p p A p p R π-=-+（8）式中p d ——排除压力； p s ——吸入压力，当吸入为真空情况时p s 应为负值。
所以，定子和转子间隙配合时，轴向压力应为：13z z z p p p =+（9） 定子和转子过盈配合时，轴向压力应为：23223z z z z z z p p p p p p '''=+=++（10）二、轴向压力的经验公式：还介绍了单螺杆泵轴向压力p z 的经验公式：()1751500.104z d s p A p p δ=-+- （11）式中δ——量纲一系数，定子和转子配合时的过盈或间隙值，若为过盈δ为负值；A 1——定子内螺旋腔的总表面面积。
A 1的计算在此不作详细推导，其较为精确的计算公式为：1384DL A eLπ=（12）考虑到转子直径D 远小于定子导程T ，故可以得到近似计算式：T ≈25T ≈ 将上述近似计算式代入式（12），则可得到A 1的近似计算式为：()138A D e L =+ （13）上述的两种计算都与实际的轴向压力有一定的误差。
我国一些单位计算轴向压力则使用下面的经验公式：()22z 49.80654d s D p K p p eD π⎛⎫=-+⨯ ⎪⎝⎭（14）式中K ——考虑转子和定子表面的半干摩擦产生的轴向分力和转子转动时定子产生的轴向反作用力等因素的系数，K 取。
三、径向压力的计算：由于转子轴线和驱动轴的轴线不在同一平面，万向节之间的中间轴的偏摆角β直接影响到径向力p r 的大小（图1）r z tan p p β= （15） 式中p z ——轴向力；β——中间轴的偏摆角。
第二节单螺杆泵性能参数及其影响因素单螺杆泵性能参数通常指流量、排除压力、吸入压力、转速、泵输入功率（轴功率）、介质特性、介质温度和介质的粘度等。
流量受转速和介质粘度的影响，介质粘度也影响泵的输入功率，转速的选择与介质粘度有很大关系，还影响到泵的吸入性能等。
设计泵时必须考虑这些参数之间的关系。
一、流量流量是指泵在单位时间内输送的介质量或是泵每一转所排除的介质量。
体积流量用Q 表示，质量流量用Q z 表示。
质量流量和体积流量的关系为：z Q Q ρ=（16）式中ρ——介质密度（㎏/m 3）。
当转子转动一周，介质沿着轴向移动定子一个导程T ，故转子转动一周，泵输送的介质体积为4eDT 。
所以当转子转速为n 时，单螺杆泵每秒的理论流量Q 1为：14e n 60Q DT =实际上橡胶定子与转子的配合有过盈量，这必然会造成定子橡胶的变形。
因此，实际的理论流量要比按式（16）计算的理论流量要小些。
若要得到精确的实际理论流量值，可把转子装入定子后，截下长度为T 的一段，对其注满水，再测量出注入水的体积。
泵的实际流量Q 低于实际的理论流量Q 1，这是由于定子和转子之间的配合实际如前面所述在运行时总会有些介质在排除压力作用下通过不密封的配合间隙流回到吸入腔。
间隙越大，泄漏越多，密封腔两端的压力差越大，泄漏量也越大。
此外，介质输送过程中夹杂气体，也会造成流量降低。
若用q 表示泵内泄漏的流量，则泵的实际流量Q 为：1Q Q q =- （17） 显然，同一台泵在输送不同粘度的介质时，即使在相同的吸入压力、排除压力和相同的转速下，其泄漏量也是不同的。
我国现行的标准规定流量Q 是以清水作为标准的试验介质。
因为同一产品可以输送不同粘度的介质，而通常生产产品的企业是不可能都按产品实际使用的介质进行试验，所以我国单螺杆泵生产企业的试验台几乎都是以清水作为试验介质，再按产品实际输送的介质粘度进行换算。
换算公式采用的是经验公式，与实际情况会有误差，而且即使是同一个换算公式对不同的介质粘度换算的误差大小也不相同。
这是由于这些经验公式的依据是试验，而试验量的多少、采集试验数据的准确程度、试验用的单螺杆泵的不同和试验工况的差异等情况的不同，都会得出不同的经验公式，换算后与实际的误差自然也不可能相同。
日本小坂研究所（KOSAKA ）的流量与粘度关系的换算公式为：()2i 11=-H O Q Q Q Q Q K - （18）式中Q i ——换算后的体积流量；Q 1——清水介质时的理论流量；Q H2O ——清水介质时的实际流量；K Q——流量修正系数，Q K =其中：i ν为使用介质的实际粘度；2H O ν为清水的粘度。
俄罗斯介绍的换算公式为：()21i1=-H OsiQ Q Q Q νν- （19） 即泄漏与粘度的关系看作为：22H O iH O iq q νν=式中q i ——使用介质换算后的泄漏量； q H2O ——清水试验时的泄漏量。
流量与转速的关系，表面上看似乎是成正比，即i iQ nQ n =。
其实不然，因为在相同情况下，转速不同，泵内部的泄漏量q 也不相同，随着转速的下降，泄漏会有所增加。
当实际转速n i 和额定转速n e 不符时，实测的流量Q i 可用下面的经验公式转换为额定转速n e时的流量Q e：()1i 111ee ii i e i n Q Q Q Q n n n =--⎡⎤⎣⎦ （20）从上面的叙述可以看出，泄漏量q 时影响泵性能的重要因素。
因此，用容积效率ηv 为输出功率u P pQ =和理论功率11P pQ =之比，即实际流量Q 与理论流量Q 1之比：1111u P Q q P Q Q νη===- （21） 我国标准JB/T 8644-2007规定合格产品的要求之一为泵空载时的ηv 不的低于96%。
二、全压力这里所说的全压力p 即泵的压力差，是指排出压力p d 和吸入压力p s之差。
对于容积式泵来说，所谓的排出压力实际上就是泵的背压，也就是泵出口管路系统总的阻力，这是与离心式水泵概念完全不同的。
所以单螺杆泵的压力差是与输送介质的性质无关；然而，需要注意的是输送的介质粘度越大，其在出口管路系统中的阻力也越大。
单螺杆泵的工作长度若包容了多个密封腔，即有多级的情况下，如前面所述则希望每一个密封腔的两端也存在压力差Δp，而且希望各密封腔的压力差均等，这种情况最为理想。
泵在运行时密封腔内的压力由吸入压力增至排除压力，理论上压力的增长应与密封腔内的介质在定子内移动的距离成正比，也就是说泵的工作长度包容的级数越多，工作长度两端的压力差Δp 也就能越大。
所以，单螺杆泵设计时，在额定排除压力pd 和吸入压力ps确定后，就要正确选择一级的压力差值Δp，从而决定该泵应设计成几级，确定泵的定子和转子相配合的工作长度的尺寸l，即lp pT=∆（22）从理论上讲，要精确确定Δp的值时不可能的，这不仅是因为它与定子的材料、定子与转子配合的过盈或是间隙值以及定子和转子的齿形精度等因素有关，还因为如上面所阐述的由于定子和转子间配合情况的不一致，每一级的Δp值也完全可能不相同。
设计时仍是从理想的状态出发，假定各级的压力差Δp相同，我国在采用橡胶定子的情况下，目前通常对于所谓无磨损性介质选择一级的压力差Δp为左右，在这种状态下，综合泵的效率及寿命等指标是较合适的。
轻微磨损性的介质选择一级的Δp为左右，中等磨损性的介质选择一级的压力差Δp为左右，对于有严重磨损性的介质一级压力差Δp通常选择不超过为宜。
三、转速单螺杆泵可靠地工作必须限制转速。
影响选择转速的主要因素如下：1)吸入性能。
泵的转速越高，其流量也越大，转速不仅影响到泵吸入腔中的损失，而且当转速提高到一定程度，就会发生在吸入压力作用下的介质来不及进入或来不及充满打开的密封腔，使之出现某种程度的真空状态，输送介质就会大量析出所溶解的气体，以气泡形式分布在介质中，成为乳浊液，导致流量减少，甚至使泵不能正常工作。
如果压力降到与一定温度下被输送介质的饱和蒸汽压力时泵内就会出现汽蚀现象，输送介质的连续性就受到破坏，流量就会急剧下降。
当汽蚀产生的气泡被传送到高压区时，气泡以很大的速度碰撞、破裂，引起水力冲击，产生很大的振动和噪声，造成材料局部破坏，甚至使泵遭到破坏，不能正常运行。
因此，转速受到吸入条件的限制。
吸入性能与转速的关系，可看做与介质的轴向流速有关，介质的轴向流速vz 为60zv nT（23）吸入几何高度、介质在吸入管路的摩擦阻力和介质的特性及温度都限制着泵的允许转速。
