晶闸管保护电路反向极化 rc 缓冲电路
晶闸管的保护方法电子元器件
![晶闸管的保护方法电子元器件](https://img.taocdn.com/s3/m/08ee81004afe04a1b171de8a.png)
晶闸管的爱护方法 - 电子元器件晶闸管在工业中的应用越来越广泛,随着行业的应用范围增大。
晶闸管的功能也越来越全面。
但是有时候,晶闸管在使用过程中会造成一些损害。
为了保证晶闸管的寿命,我们该如何更好地区爱护晶闸管呢?在使用过程中,晶闸管对过电压是很敏感的。
过电流同样对晶闸管有极大的损坏作用。
下面电工学习网我给大家介绍晶闸管的爱护方法,具体如下:1、过电压爱护晶闸管对过电压很敏感,当正向电压超过其断态重复峰值电压UDRM肯定值时晶闸管就会误导通,引发电路故障;当外加反向电压超过其反向重复峰值电压URRM肯定值时,晶闸管就会马上损坏。
因此,必需争辩过电压的产生缘由及抑制过电压的方法。
过电压产生的缘由主要是供应的电功率或系统的储能发生了激烈的变化,使得系统来不及转换,或者系统中原来积聚的电磁能量来不及消散而造成的。
主要发觉为雷击等外来冲击引起的过电压和开关的开闭引起的冲击电压两种类型。
由雷击或高压断路器动作等产生的过电压是几微秒至几毫秒的电压尖峰,对晶闸管是很危急的。
由开关的开闭引起的冲击电压又分为如下几类:(1)沟通电源接通、断开产生的过电压例如,沟通开关的开闭、沟通侧熔断器的熔断等引起的过电压,这些过电压由于变压器绕组的分布电容、漏抗造成的谐振回路、电容分压等使过电压数值为正常值的 2至10多倍。
一般地,开闭速度越快过电压越高,在空载状况下断开回路将会有更高的过电压。
(2)直流侧产生的过电压如切断回路的电感较大或者切断时的电流值较大,都会产生比较大的过电压。
这种状况常消灭于切除负载、正在导通的晶闸管开路或是快速熔断器熔体烧断等缘由引起电流突变等场合。
(3)换相冲击电压包括换相过电压和换相振荡过电压。
换相过电压是由于晶闸管的电流降为0时器件内部各结层残存载流子复合所产生的,所以又叫载流子积蓄效应引起的过电压。
换相过电压之后,消灭换相振荡过电压,它是由于电感、电容形成共振产生的振荡电压,其值与换相结束后的反向电压有关。
晶闸管保护电路反向极化 rc 缓冲电路
![晶闸管保护电路反向极化 rc 缓冲电路](https://img.taocdn.com/s3/m/4773c336ba68a98271fe910ef12d2af90242a89d.png)
晶闸管保护电路反向极化 rc 缓冲电路导言在电力系统中,晶闸管保护电路是一项非常重要的技术。
晶闸管作为一种常用的功率器件,具备控制电流的能力。
然而,在电力系统中,晶闸管可能会面临反向电压的情况,这就需要采取措施来保护它们免受损坏。
本文将探讨一种常见的晶闸管保护电路,即反向极化 RC 缓冲电路。
反向极化 RC 缓冲电路的基本原理反向极化 RC 缓冲电路是一种常见且有效的晶闸管保护电路。
它采用了简单的电路结构和原理来保护晶闸管。
原理1:使用二极管防止反向电压在反向极化 RC 缓冲电路中,一个二极管被用于防止反向电压。
当晶闸管正常工作时,正向电流将通过晶闸管流动,二极管处于导通状态。
然而,当出现反向电压时,二极管就会截止,有效地将反向电压阻断,保护晶闸管免受损坏。
原理2:使用电容缓冲反向电压在反向极化 RC 缓冲电路中,一个电容被用于缓冲反向电压。
当晶闸管正常工作时,电容将充电,储存电能。
一旦出现反向电压,电容将释放储存的电能,起到缓冲反向电压的作用,保护晶闸管。
反向极化 RC 缓冲电路的设计与实施反向极化 RC 缓冲电路的设计与实施需要考虑多个因素。
下面将对其中的关键要点进行分析。
设计流程1.确定晶闸管的额定电压和电流。
这是设计缓冲电路的基础,因为缓冲电路必须能够承受晶闸管的额定电压和电流。
2.选择适当的二极管。
二极管必须能够承受晶闸管的额定电压和电流,并具备低反向电流的特性。
3.选择适当的电容。
电容必须具备足够的容量来存储电能,同时也要能够承受晶闸管的额定电压。
4.进行电路连接。
将选定的二极管和电容连接在晶闸管的反向电压端,确保电路连接正确并可靠。
5.进行电路测试和调试。
通过实际测试和调试,验证反向极化 RC 缓冲电路的效果。
设计注意事项1.确保二极管具备足够的额定电流和额定反向电压,以确保其正常工作和保护晶闸管。
2.选择合适的电容容量,过小的容量可能无法有效缓冲反向电压,而过大的容量可能导致电路响应时间过长。
晶闸管等效电路
![晶闸管等效电路](https://img.taocdn.com/s3/m/12ee3c4e1611cc7931b765ce050876323012747e.png)
晶闸管等效电路
晶闸管是一种高压、高功率电子器件,其特点是具有类似于开关的功能,在电力电子控制领域中应用非常广泛。
晶闸管等效电路包括正向特性、反向特性、静态参数和动态参数等几个方面。
晶闸管的正向电流特性是指晶闸管在正向偏置下的电流特性。
晶闸管的正向特性类似于二极管,具有一个截止电压和一个正向电压。
当正向电压大于等于截止电压时,晶闸管开始导通,电流迅速增加,直至达到正向导通电流。
晶闸管的正向电流特性是晶闸管等效电路中的一个重要参数,对于晶闸管开通和关断过程的控制具有重要的指导意义。
晶闸管的反向特性是指晶闸管在反向偏置下的电流特性。
晶闸管的反向特性类似于开关状态,具有一个反向击穿电压和一个反向漏电流。
当反向电压大于等于反向击穿电压时,晶闸管将发生反向击穿现象,导致漏电流增加。
晶闸管的反向特性参数对于晶闸管在电路中的反向保护具有重要的指导意义。
静态参数是指晶闸管等效电路中的静态电性能参数,主要包括截止电压、正向导通电流、反向漏电流等参数。
静态参数对于晶闸管的开通和关断过程的控制具有重要的指导意义。
动态参数是指晶闸管等效电路中的动态电性能参数,主要包括开通时间、关断时间、迅速电流上升时间、电压下降时间等参数。
动态参数对于晶闸管在电路中的性能表现和应用具有重要的指导意义。
综上所述,晶闸管等效电路是晶闸管电控领域中的重要概念,涵盖了晶闸管的正向特性、反向特性、静态参数和动态参数等方面,为晶闸管的应用和控制提供了重要的理论基础。
晶闸管的基本保护措施
![晶闸管的基本保护措施](https://img.taocdn.com/s3/m/208971445bcfa1c7aa00b52acfc789eb162d9e53.png)

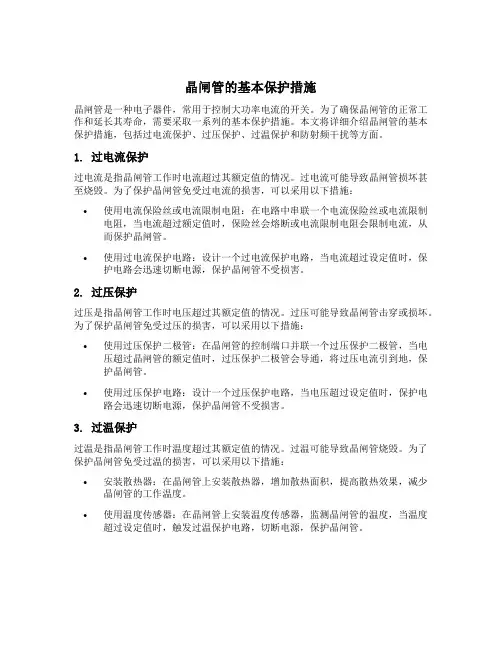

晶闸管的基本保护措施晶闸管是一种电子器件,常用于控制大功率电流的开关。
为了确保晶闸管的正常工作和延长其寿命,需要采取一系列的基本保护措施。
本文将详细介绍晶闸管的基本保护措施,包括过电流保护、过压保护、过温保护和防射频干扰等方面。
1. 过电流保护过电流是指晶闸管工作时电流超过其额定值的情况。
过电流可能导致晶闸管损坏甚至烧毁。
为了保护晶闸管免受过电流的损害,可以采用以下措施:•使用电流保险丝或电流限制电阻:在电路中串联一个电流保险丝或电流限制电阻,当电流超过额定值时,保险丝会熔断或电流限制电阻会限制电流,从而保护晶闸管。
•使用过电流保护电路:设计一个过电流保护电路,当电流超过设定值时,保护电路会迅速切断电源,保护晶闸管不受损害。
2. 过压保护过压是指晶闸管工作时电压超过其额定值的情况。
过压可能导致晶闸管击穿或损坏。
为了保护晶闸管免受过压的损害,可以采用以下措施:•使用过压保护二极管:在晶闸管的控制端口并联一个过压保护二极管,当电压超过晶闸管的额定值时,过压保护二极管会导通,将过压电流引到地,保护晶闸管。
•使用过压保护电路:设计一个过压保护电路,当电压超过设定值时,保护电路会迅速切断电源,保护晶闸管不受损害。
3. 过温保护过温是指晶闸管工作时温度超过其额定值的情况。
过温可能导致晶闸管烧毁。
为了保护晶闸管免受过温的损害,可以采用以下措施:•安装散热器:在晶闸管上安装散热器,增加散热面积,提高散热效果,减少晶闸管的工作温度。
•使用温度传感器:在晶闸管上安装温度传感器,监测晶闸管的温度,当温度超过设定值时,触发过温保护电路,切断电源,保护晶闸管。
4. 防射频干扰晶闸管在工作时会产生射频干扰,可能影响到其他电子设备的正常工作。
为了防止射频干扰,可以采取以下措施:•使用抗干扰滤波器:在晶闸管的输入和输出端口安装抗干扰滤波器,滤除射频干扰信号,减少对其他设备的干扰。
•使用屏蔽壳体:将晶闸管放入屏蔽壳体中,阻挡射频干扰信号的辐射,减少对其他设备的干扰。
缓冲电路
![缓冲电路](https://img.taocdn.com/s3/m/a90d4a5d3c1ec5da50e27017.png)
当需要同时串联和并联晶闸管时,通常采用先串后并的方法连接。
பைடு நூலகம்
一、电力电子器件的保护措施
• (2) 过电压保护措施
二、缓冲电路
• 缓冲电路(一种开关辅助电路), 是为避免器件流过过 大的电流和在其上出现过高的电压或为错开同时出现的电 压、电流的峰值区而设置的,将开关损耗由器件本身转移 至缓冲电路, 减小器件在开关过程中产生的过电压、过 电流、过热、du/dt 和di/dt , 以确保器件安全、可 靠运行。
一电力电子器件的保护措施过电压保护措施二缓冲电路缓冲电路一种开关辅助电路是为避免器件流过过大的电流和在其上出现过高的电压或为错开同时出现的电压电流的峰值区而设置的将开关损耗由器件本身转移至缓冲电路减小器件在开关过程中产生的过电压过电流过热dudt和didt以确保器件安全可靠运行
任务2、电力电子器件的保护及缓冲措施
二、缓冲电路
• 1、缓冲电路的基本类型与结构 • 1)基本类型:开通缓冲和关断缓冲 • 2)基本设计思路 • 在器件开通时使电流缓升; 关断 时使电压缓升,减小开关过程中的 功率损耗。 • 2、开通缓冲电路
二、缓冲电路
3、关断缓冲电路:RCD充放电式、RCD钳位式
二、缓冲电路
4、复合缓冲电路
三、电力电子器件的串、并联
一、电力电子器件的保护措施
• 1、过电流保护 • 2)过电流的产生 • 造成电力电子器件过电流的重要原因:电网电压波动太大、 管子损坏、缺相、过载等。 • 2)过电流保护措施 • 电力电子装置可能采用的几种过电流保护措施
一、电力电子器件的保护措施
一、电力电子器件的保护措施
《晶闸管保护电路》word版
![《晶闸管保护电路》word版](https://img.taocdn.com/s3/m/d843928f6294dd88d0d26bf1.png)
晶闸管保护电路[2009-4-2] 字号:[小][中][大]晶闸管的保护电路,大致可以分为两种情况:一种是在适当的地方安装保护器件,例如,R—C阻容吸收回路、限流电感、快速熔断器、压敏电阻或硒堆等。
再一种则是采用电子保护电路,检测设备的输出电压或输入电流,当输出电压或输入电流超过允许值时,借助整流触发控制系统使整流桥短时内工作于有源逆变工作状态,从而抑制过电压或过电流的数值。
一. 晶闸管的过流保护晶闸管设备产生过电流的原因可以分为两类:一类是由于整流电路内部原因, 如整流晶闸管损坏, 触发电路或控制系统有故障等; 其中整流桥晶闸管损坏类较为严重, 一般是由于晶闸管因过电压而击穿,造成无正、反向阻断能力,它相当于整流桥臂发生永久性短路,使在另外两桥臂晶闸管导通时,无法正常换流,因而产生线间短路引起过电流.另一类则是整流桥负载外电路发生短路而引起的过电流,这类情况时有发生,因为整流桥的负载实质是逆变桥, 逆变电路换流失败,就相当于整流桥负载短路。
另外,如整流变压器中心点接地,当逆变负载回路接触大地时,也会发生整流桥相对地短路。
1. 对于第一类过流,即整流桥内部原因引起的过流,以及逆变器负载回路接地时,可以采用第一种保护措施,最常见的就是接入快速熔短器的方式。
见图1。
快速熔短器的接入方式共有三种,其特点和快速熔短器的额定电流见表1。
图1:快速熔短器的接入方法表1:快速熔短器的接入方式、特点和额定电流表2:整流电路型式与系数K C的关系表2. 对于第二类过流,即整流桥负载外电路发生短路而引起的过电流,则应当采用电子电路进行保护。
常见过流保护原理图如下图2:过流保护原理图二. 晶闸管的过压保护晶闸管设备在运行过程中,会受到由交流供电电网进入的操作过电压和雷击过电压的侵袭。
同时,设备自身运行中以及非正常运行中也有过电压出现。
1.过电压保护的第一种方法是并接R—C阻容吸收回路,以及用压敏电阻或硒堆等非线性元件加以抑制。
反相器缓冲器工作原理
![反相器缓冲器工作原理](https://img.taocdn.com/s3/m/38df3a497dd184254b35eefdc8d376eeafaa175e.png)
反相器缓冲器工作原理反相器缓冲器是一种常见的电子电路元件,主要用于信号放大、波形整形和电路级联等应用。
它的工作原理相对复杂,涉及到电子学的原理和逻辑,需要细致的分析和解释。
反相器缓冲器的工作原理涉及到两种基本的电子元件:晶体管和电阻。
晶体管能够控制电流的流动,而电阻则用来调整电路中的电压和电流。
反相器缓冲器的作用就是在输入信号的基础上产生一个完全相反的输出信号,同时保持信号幅度的不变。
这样的设计使得反相器缓冲器成为一个重要的信号处理模块。
在反相器缓冲器中,晶体管扮演着重要的角色。
晶体管可以分为P型和N型两种类型,其工作原理基于PN结的导电特性。
通过适当的控制电压,可以改变PN结的导电状态,实现电流的控制。
在反相器缓冲器中,晶体管的特性使得它能够将输入的信号反向放大,从而产生一个完全相反的输出信号。
电阻也是反相器缓冲器中不可或缺的元件。
电阻的作用是调整电路中的电压和电流,使得输出信号能够达到预期的幅度和相位。
通过适当选择和连接电阻,可以实现对反相器缓冲器输出信号的调节和控制。
在一个完整的反相器缓冲器电路中,晶体管和电阻相互配合,形成一个复杂的信号处理系统。
输入信号首先经过晶体管的放大和反向处理,然后通过电阻的调节和控制,最终形成一个与输入信号相反的输出信号。
这个过程涉及到信号的放大、反向和整形,需要精确的电路设计和参数调节。
反相器缓冲器的工作原理与其应用领域密切相关。
在电子领域,反相器缓冲器常用于信号放大和整形。
通过反相器缓冲器的设计,可以实现输入信号的精确处理和控制,满足不同应用的需求。
在通信、音频、视频和控制系统中,反相器缓冲器都扮演着重要的角色,提高了系统的性能和稳定性。
反相器缓冲器还常用于电路的级联。
由于其放大和整形的特性,反相器缓冲器可以作为不同功能模块之间的连接和转换器。
通过反相器缓冲器的级联,可以实现信号的传输和处理,满足复杂系统的需要。
反相器缓冲器是一种重要的电子电路元件,其工作原理涉及到晶体管和电阻的配合,通过放大、反向和整形实现信号的精确处理和控制。
晶闸管的门极驱动电路和缓冲电路
![晶闸管的门极驱动电路和缓冲电路](https://img.taocdn.com/s3/m/f7b0e0d0988fcc22bcd126fff705cc1755275f9d.png)
晶闸管的门极驱动电路和缓冲电路1、晶闸管对触发电路的基本要求①触发信号可以是沟通、直流或脉冲,为了减小门极的损耗,触发信号常采纳脉冲形式。
②触发脉冲应有足够的功率。
触发电压和触发电流应大于晶闸管的门极触发电压和门极触发电流。
③触发脉冲应有足够的宽度和陡度。
触发脉冲的宽度一般应保证晶闸管阳极电流在脉冲消逝前能达到擎住电流,使晶闸管导通,这是最小的允许宽度。
一般触发脉冲前沿陡度大于10V/μs或800mA/μs。
④触发脉冲的移相范围应能满意变换器的要求。
例如,三相半波整流电路,在电阻性负载时,要求移相范围为150°;而三相桥式全控整流电路,电阻负载时移相范围为120°。
2、触发电路的型式触发电路可分为模拟式和数字式两种,阻容移相桥、单结晶体管触发电路、锯齿波移相电路和正弦波移相电路均属于模拟式触发电路;而用数字规律电路乃至于微处理器掌握的移相电路则属于数字式触发电路。
3、爱护电路(1)晶闸管的缓冲电路常采纳在晶闸管的阴阳极并联RC缓冲器,用来防止晶闸管两端过大的du/dt造成晶闸管的误触发,其中电阻R也能减小晶闸管开通时电容C的放电电流。
(2)晶闸管的爱护晶闸管在使用时,因电路中电感的存在而导致换相过程产生Ldi/dt,又因容性的存在或设备自身运行中消失短路、过载等故障,所以其过电压、过电流爱护显得尤为重要。
晶闸管的派生器件双向晶闸管(Triode AC Switch——TRIAC或Bidirectional triode thyristor)是一对反并联联接的一般晶闸管的集成。
有两个主电极T1和T2,一个门极G。
在第I和第III象限有对称的伏安特性。
不用平均值而用有效值来表示其额定电流值。
逆导晶闸管:是将晶闸管和整流管制作在同一管芯上的集成元件。
具有正向压降小、关断时间短、高温特性好、额定结温高等优点。
光控晶闸管:利用肯定波长的光照信号掌握的开关器件。
其结构也是由P1N1P2N2四层构成。
RC吸收电路的原理
![RC吸收电路的原理](https://img.taocdn.com/s3/m/a8a24abe690203d8ce2f0066f5335a8102d2662c.png)
●RC吸收电路也叫RC缓冲电路,它是电阻Rs与电容Cs串联,并与开关并联连接的电路结构。
用于改进电力电子器件开通和关断时刻所承受的电压、电流波形。
目录● RC吸收电路的原理● RC吸收电路的作用● RC吸收电路的原件选择RC吸收电路的原理●若开关断开,蓄积在寄生电感中能量对开关的寄生电容充电的同时,通过吸收电阻对吸收电容充电。
由于吸收电阻作用,阻抗变大,那么,吸收电容也等效地增加了开关的并联电容容量,为此,抑制开关断开的电压浪涌。
开关接通时,吸收电容通过开关放电,其放电电流被吸收电阻所限制。
RC吸收电路的作用●为了限制电路电压上升率过大,确保晶闸管安全运行,常在晶闸管两端并联RC阻容吸收网络,利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感),所以与电容C串联电阻R可起阻尼作用,它可以防止R、L、C电路在过渡过程中,因振荡在电容器两端出现的过电压损坏晶闸管。
同时,避免电容器通过晶闸管放电电流过大,造成过电流而损坏晶闸管。
由于晶闸管过流过压能力很差,如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
RC吸收电路的原件选择●电容的选择C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF,1kv 的电容器电阻的选择:R=((2-4) ×535)If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2Pfv=2u(1.5-2.0)u=三相电压的有效值阻容吸收回路在实际应用中,RC的时间常数一般情况下取1~10毫秒。
小功率负载通常取2毫秒左右,R=220欧姆1W,C=0.01微法400~630V。
开关管的驱动缓冲和保护电路
![开关管的驱动缓冲和保护电路](https://img.taocdn.com/s3/m/a86822ae647d27284a73516c.png)
u u
i
0 P
0
i
i
i
t
0
P
t
0
u t
t
2
3、保护电路 开关器件和电路在工作过程中,由于电路
内部或外部的原因,可能发生过电流、过电压、 过热等故障。
如果能及时检测出故障所在,及时关断开关 管,则可以避免开关管和电路的损坏,保证工 作安全。
3
5.2 驱动电路
➢ 驱动电路——主电路与控制电路之间的接口
IM
I
t1 t2 t3
t
t4
t1~t2脉冲前沿上升时间(<1s) t1~t3强脉冲宽度 IM强脉冲幅值(3IGT~5IGT,IGT表示电平触发电流) t1~t4脉冲宽度 I脉冲平顶幅值(1.5IGT~2IGT)
10
➢ 晶闸管触发电路应满足下列要求:
1) 触发脉冲的宽度应保证晶闸管可靠导通。 2) 触发脉冲应有足够的幅度。 3) 不超过门极电压、电流和功率定额,且在可靠触发区域
5.1 概述
一个实际的功率开关变换器中的开关器件要能正
常的工作,还需要一些辅助器件和电路,如驱动电路、
缓冲电路和保护电路等。
1、驱动电路
基本功能:转换功率半导体器件的开关状态。
2、缓冲电路
开关管在导通时流过电流,关断时承受电压;而
开通和关断的瞬间过程中,因为开关速度很,因此会承受很大的du/dt,di/dt。
之内。 4) 应有良好的抗干扰性能、温度稳定性及与主电路的电气
隔离。
IM
I
t1 t2 t3
t
t4
11
常见的晶闸管触发电路
+E
1
+E
VD
2 TM
缓冲电路的作用与基本类型1缓冲电路的作用与基本类型电力电子
![缓冲电路的作用与基本类型1缓冲电路的作用与基本类型电力电子](https://img.taocdn.com/s3/m/ac0ce36bb4daa58da0114a76.png)
缓冲电路的作用与基本类型1、缓冲电路的作用与基本类型电力电子器件的缓冲电路(snubber circuit)又称吸收电路,它是电力电子器件的一种重要的保护电路,不仅用于半控型器件的保护,而且在全控型器件(如GTR、GTO、功率MOSFET和IGBT等)的应用技术中起着重要的作用。
晶闸管开通时,为了防止过大的电流上升率而烧坏器件,往往在主电路中串入一个扼流电感,以限制过大的di/dt,串联电感及其配件组成了开通缓冲电路,或称串联缓冲电路。
晶闸管关断时,电源|稳压器电压突加在管子上,为了抑制瞬时过电压和过大的电压上升率,以防止晶闸管内部流过过大的结电容电流而误触发,需要在晶闸管的两端并联一个RC网络,构成关断缓冲电路,或称并联缓冲电路。
GTR、GTO等全控型自关断器件在实际使用中都必须配用开通和关断缓冲电路;但其作用与晶闸管的缓冲电路有所不同,电路结构也有差别。
主要原因是全控型器件的工作频率要比晶闸管高得多,因此开通与关断损耗是影响这种开关器件正常运行的重要因素之一。
例如,GTR在动态开关过程中易产生二次击穿的现象,这种现象又与开关损耗直接相关。
所以减少全控器件的开关损耗至关重要,缓冲电路的主要作用正是如此,也就是说GTR和功率MOSFET用缓冲电路抑制di/dt和du/dt,主要是为了改变器件的开关轨迹,使开关损耗减少,进而使器件可靠地运行。
图1(a)是没有缓冲电路时GTR开关过程中集电极电压uCE和集电极电流i C的波形,由图可见开通和关断过程中都存在uCE和iC同时达到最大值的时刻;因此出现了瞬时的最大开关损耗功率Pon和Poff,从而危及器件的安全。
所以,应采用开通和关断缓冲电路,抑制开通时的di/dt,降低关断时的du/dt,使uCE 和iC的最大值不会同时出现。
图1(b)是GTR开关过程中的uCE和iC的轨迹,其中轨迹1和2是没有缓冲电路的情况,开通时uCE由UCC(电源电压)经矩形轨迹降到0,相应地i C由0升到ICM;关断时iC由ICM经矩形轨迹降到0,相应地uCE由0升高到UCC。
rc缓冲电路和rcd缓冲电路工作原理 -回复
![rc缓冲电路和rcd缓冲电路工作原理 -回复](https://img.taocdn.com/s3/m/86e55057cd7931b765ce0508763231126edb77b3.png)
rc缓冲电路和rcd缓冲电路工作原理-回复RC缓冲电路和RCD缓冲电路是常见的电子电路,用于对信号进行放大和处理。
它们的工作原理有所不同,在本文中,我将一步一步地解释它们的工作原理,并讨论它们的应用和优缺点。
首先,我们先来了解一下RC缓冲电路的工作原理。
RC缓冲电路是一种基于电容和电阻的简单电路,常常用于信号放大和滤波。
它由一个电容和一个电阻组成,其中电容用于储存电荷,而电阻用于控制电流的流动。
当输入信号进入RC缓冲电路时,它会被电容储存起来,并通过电阻进行放大。
因此,RC缓冲电路可以将输入信号放大,并且对信号进行平滑和滤波。
接下来,让我们来看一下RCD缓冲电路的工作原理。
RCD缓冲电路是一种基于电容、电阻和二极管的电路,它也用于信号放大和处理。
与RC缓冲电路不同的是,RCD缓冲电路中加入了一个二极管。
这个二极管的作用是控制电流的流向,从而实现对信号的放大和处理。
当输入信号进入RCD 缓冲电路时,它会通过电容和电阻被放大,然后再由二极管控制电流的流向。
这样,RCD缓冲电路可以将输入信号进行放大,并且对信号进行反向或正向的处理。
RC缓冲电路和RCD缓冲电路在实际应用中有着各自的优点和缺点。
首先,RC缓冲电路的优点是结构简单、成本低廉,并且对信号的放大和滤波效果较好。
它常常用于音频放大和信号处理的应用中。
然而,它的缺点是对于低频信号的放大效果不是很好,并且可能会导致相位延迟和信号失真。
相比之下,RCD缓冲电路对于低频信号的放大效果较好,并且具有更好的频率响应和相位特性。
它适用于大多数信号处理应用,例如音频放大和高频信号滤波。
然而,RCD缓冲电路相对复杂,成本较高,并且在高频信号处理时可能会出现非线性失真。
总之,RC缓冲电路和RCD缓冲电路是常见的电子电路,用于对信号进行放大和处理。
它们的工作原理分别基于电容、电阻和二极管的特性,并通过对电流和电荷的控制来实现对信号的放大和处理。
尽管它们在应用和性能方面存在一些差异,但它们都是有用的工具,可以被广泛应用于电子设备和通信系统中。
晶闸管的保护措施
![晶闸管的保护措施](https://img.taocdn.com/s3/m/1853451f6ad97f192279168884868762caaebb0e.png)
晶闸管的保护措施
电力电子装置可能的过电压——外因过电压和内因过电压外因过电压:主要来自雷击和系统操作过程等外因
操作过电压:由分闸、合闸等开关操作引起
雷击过电压:由雷击引起
内因过电压:主要来自电力电子装置内部器件的开关过程
换相过电压:晶闸管或与全控型器件反并联的二极管在换相结束后,反向电流急剧减小,会由线路电感在器件两端感应出过电压。
关断过电压:全控型器件关断时,正向电流迅速降低而由线路电感在器件两端感应出的过电压。
过电压保护措施过电压抑制措施及配置位置
F-避雷器D-变压器静电屏蔽层C-静电感应过电压抑制电容
RC1-阀侧浪涌过电压抑制用RC电路RC2-阀侧浪涌过电压抑制用反向阻断式RC电路
RV-压敏电阻过电压抑制器RC3-阀器件换相过电压抑制用RC电路
RC4-直流侧RC抑制电路RCD-阀器件关断过电压抑制用RCD电路
电力电子装置可视具体情况只采用其中的几种。
其中RC3和RCD为抑制内因过电压的措施,属于缓冲电路范畴。
过电流——过载和短路两种情况
保护措施
过电流保护措施及配置位置
同时采用几种过电流保护措施,提高可靠性和合理性。
电子电路作为第一保护措施,快熔仅作为短路时的部分区段的保护,直流快速断路器整定在电子电路动作之后实现保护,过电流继电器整定在过载时动作。
快熔对器件的保护方式:全保护和短路保护两种
全保护:过载、短路均由快熔开展保护,适用于小功率装置或器件裕度较大的场合。
短路保护:快熔只在短路电流较大的区域起保护作用。
对重要的且易发生短路的晶闸管设备,或全控型器件,需采用电子电路开展过电流保护。
常在全控型器件的驱动电路中设置过电流保护环节,响应最快。
「电路赏析」使用缓冲电路的晶闸管
![「电路赏析」使用缓冲电路的晶闸管](https://img.taocdn.com/s3/m/f31013380166f5335a8102d276a20029bd6463b1.png)
「电路赏析」使用缓冲电路的晶闸管缓冲电路是吸收能量搞得电路,用于舒缓因电路电感造成的电压尖峰。
有时候,因为过流,过压以及过热,元器件会出现损坏。
而过流保护的电路我们有保险丝,过热有散热器或风扇。
缓冲电路则用于限制电压或电流的改变速率(di/dt或dv/dt)以及电路开关时的过压。
缓冲电路是电阻与电容的串联,然后与晶体管或晶闸管这样的开关相连,起到保护和提高性能的作用。
开关和中继间的缓冲电路也可以用来防止电弧产生。
在该项目,我们将告诉你缓冲电路是如何保护晶闸管免受过压或过流影响的,整个电路由缓冲电路和晶闸管以及555定时器的频率生成电路组成。
所需元器件•晶闸管TYN612•555定时器•电阻(47kΩx2,10kΩx2,1kΩx1,150Ωx1)•电容(0.01uF,0.001UF,0.1uFx2)•二极管1N4007•开关•9V电源•示波器(用于输出确认)电路图电路的第一部分是555定时器组成的频率生成电路。
当555定时器以无稳态模式工作时,我们可以得到一个100kHz的脉冲。
电路的第二部分则用于获取加入缓冲电路后晶闸管的开关特性。
晶闸管-TYN612TYN612中的6代表着断态重复峰值电压,VDRM和VRRM为600V,而12代表着通态电流有效值IT(RMS)为12A。
晶闸管TYN612可以用于过压撬棍保护,电机控制电路,励磁涌流闲置电路,电容点火和稳压电路中。
它的门极触发电流IGT范围在5mA到15mA。
其工作温度范围在-40℃到125℃。
TYN612的引脚图TYN612的引脚配置缓冲电路的设计我们知道,缓冲电路是电阻与电容的组合。
电路中的电容则负责防止不必要的dv/dt来触发紧张管。
因为电路通电后,开关设备会产生一个瞬时的电压。
电容Cs起到短路的作用,也就使得晶闸管两端的电压为0。
一段时间过后,电容Cs两端的电压慢慢增加。
那么电阻Rs起到什么作用呢?当晶闸管打开时,电容通过晶闸管放电,并发出Vs/Rs大小的电流。
说明rc,rdc缓冲电路的工作原理
![说明rc,rdc缓冲电路的工作原理](https://img.taocdn.com/s3/m/de294c4aba68a98271fe910ef12d2af90342a847.png)
说明rc,rdc缓冲电路的工作原理RC缓冲电路和RDC缓冲电路是常见的电子电路中的重要组成部分,它们在电子设备中起到了非常关键的作用。
下面将详细介绍这两种缓冲电路的工作原理。
我们来了解一下RC缓冲电路的工作原理。
RC缓冲电路由一个电阻(R)和一个电容(C)组成。
当输入信号进入电路时,首先经过电阻R,然后进入电容C。
电阻R可以起到限制电流的作用,而电容C 则可以储存电荷。
在输入信号频率较低时,电容C可以通过电阻R 慢慢充电或放电,从而实现信号的平滑输出。
而在输入信号频率较高时,电容C无法及时充放电,从而使得输出信号衰减。
因此,RC 缓冲电路可以起到滤波的作用,使得输入信号的低频成分得到放大,而高频成分则被衰减。
接下来,我们来了解一下RDC缓冲电路的工作原理。
RDC缓冲电路由一个电阻(R)、一个电容(C)和一个二极管(D)组成。
当输入信号进入电路时,首先经过电阻R,然后进入电容C。
电容C可以储存电荷,而电阻R则可以限制电流。
在输入信号频率较低时,电容C可以通过电阻R慢慢充电或放电,实现信号的平滑输出。
而在输入信号频率较高时,电容C无法及时充放电,从而使得输出信号衰减。
此时,二极管D起到了限制电压的作用,防止输出电压过高。
因此,RDC缓冲电路不仅可以实现信号的平滑输出,还可以保护电路中的其他元件。
RC缓冲电路和RDC缓冲电路在电子设备中有着广泛的应用。
它们常用于信号放大电路中,可以对输入信号进行处理,使得输出信号更加稳定。
此外,它们还常用于滤波电路中,可以对输入信号进行滤波,去除掉杂散信号,提高系统的抗干扰能力。
在实际应用中,RC缓冲电路和RDC缓冲电路的参数选择非常重要。
对于RC缓冲电路而言,电阻R的阻值决定了电流的大小,而电容C 的容值则决定了信号的平滑程度。
对于RDC缓冲电路而言,电阻R 和电容C的选择同样非常重要,同时还需要考虑二极管D的参数对电路性能的影响。
总结起来,RC缓冲电路和RDC缓冲电路是常见的电子电路中的重要组成部分。
晶闸管电路的保护与其他控制电路
![晶闸管电路的保护与其他控制电路](https://img.taocdn.com/s3/m/41010a1a10a6f524ccbf85e8.png)
晶闸管电路的保护与其他控制电路一、晶闸管保护电路1、主电路中的晶闸管保护电路晶闸管阳极、阴极两端或晶闸管电源输入端、输出端经常加设相关保护电路,以对晶闸管提供过电压、过电流等相关保护。
1)过电流保护产生过载的主要原因:负荷过载、线路短路、电源缺相、晶闸管本身击穿损坏或误触发等,因晶闸管元件体积小,过载时会造成结温过高而烧毁,所以必须严格限制过载电流,除控制(电子)电路实施的保护外,在主电路中经常采用在电源串入快速熔断器,对晶闸管的过载进行保护,在发生6倍晶闸管额定电流时,一个周波可以熔断。
此外,还可采用过电流继电器、直流快速断路器等用于过载和短路保护,但保护速度和效果不如快速熔断器。
快速熔断器的额定电流值为晶闸管电流平均值的1.25~1.5倍。
下图以直流调压电路为例,说明快速熔断器在主电路中的接法。
图1 快速熔断器在晶闸管主电路中的接法2)过电压保护产生过电压的原因一般因感性负载电路的开闭、电源电压波动、快速熔断器熔断、电源侧侵入的浪涌电压等,针对形成过电压的不同原因,可采取不同的抑制方法,如抑制过电压能量的上升速率、增加其能量的耗散等,目前最常用的是中主电路回路中接入吸收能量的元件,使能量得以耗散,称之为吸收回路或缓冲电路。
通常过电压具有较高的频率,因此常采用电容作为吸收元件,但为防止振荡,增加阻尼电阻,构成R、C吸收回路。
阻容吸收回路可以接在电源输入侧(交流侧)、输出侧(直流侧)和晶闸管的阳极和阴极之间。
但R、C阻容吸收回路的时间常数是固定的,对时间短、峰值高、能量大的过电压吸收能力有限,因而在输入侧,通常还并有硒堆、压敏电阻等非线性元件,用以对晶闸管的过电压进行吸收。
硒堆由多片硒片叠合而成,硒堆涌流容量大,对过电压抵制效果好,有自恢复特性等优点,但因体积大,价格高,在中、小容量的晶闸管装置中,已经很少应用。
压敏电阻的电压与电流呈非线性关系,当其两端所加电压低于压敏电压值时,压敏电阻的电阻值接近无穷大,为高阻状态,对连接电路没有影响;当压敏电阻两端电压高于压敏电压值时,迅速击穿导通(变为低阻状态),形成较大的泄放电流。
1.7电力电子器件的缓冲电路
![1.7电力电子器件的缓冲电路](https://img.taocdn.com/s3/m/ec702c80cc22bcd126ff0cac.png)
tF t0
t0:正向 电流降 为零的 时刻
IRP a)
U RP
t2:电流变 化率接近 于零的时 刻
☞电力二极管并不能立即关断,而是须经 过一段短暂的时间才能重新获得反向阻断能力, 进入截止状态。 ☞在关断之前有较大的反向电流出现,并 伴随有明显的反向电压过冲。 ☞延迟时间:td=t1-t0 电流下降时间:tf =t2- t1 反向恢复时间:trr=td+ tf
+E R VD ud L
复习:二极管的导通动态特性,有正向恢 复时间tfr
i
i
F
GTR
2V 0 t fr t
2015-5-22
5
1.7.2 全控器件的缓冲电路
+E R VD ud L
GTR
功率
无缓冲时电路的开通工作情况 假定:ID+IC=Io恒定,
IC开始线性增加,ID线性减少,在 ID=0前,VD一直导通,Uce=E,P较 大,发热
C L VT
2015-5-22 3
R
左图中的阻容电路即有抑制电流 上升率和电压上升率功能。
1.7.2 全控器件的缓冲电路
+E R VD ud L
图中RL为负载
工作过程稳态分析: GTR饱和通 GTR截止 二极管作用:续流
GTR
无缓冲时电路的工作情况
2015-5-22 4
1.7.2 全控器件的缓冲电路
1.7 电力电子器件的缓冲电路
电力电子器件 的缓冲电路
1.7.1 晶闸管 的缓冲电路
1.7.2 全控 器件的缓 冲电路
2015-5-22
1
缓冲电路
■缓冲电路(Snubber Circuit)又称为吸收电路,其作用是抑制 电力电子器件过电压du/dt或者过电流di/dt,减小器件的开关损 耗。 ■分类 ◆分关断缓冲电路和开通缓冲电路 ☞关断缓冲电路:又称为du/dt抑制电路,用于吸收器件的关 断过电压和换相过电压,抑制du/dt,减小关断损耗。 ☞开通缓冲电路:又称为di/dt抑制电路,用于抑制器件开通 时的电流过冲和di/dt,减小器件的开通损耗。 ☞复合缓冲电路:关断缓冲电路和开通缓冲电路结合在一起。 ◆还可分为耗能式缓冲电路和馈能式缓冲电路 ☞耗能式缓冲电路 :缓冲电路中储能元件的能量消耗在其吸 收电阻上。 ☞馈能式缓冲电路 :缓冲电路能将其储能元件的能量回馈给 负载或电源,也称无损吸收电路。 2 2015-5-22
晶闸管保护电路
![晶闸管保护电路](https://img.taocdn.com/s3/m/f53c05f050e2524de5187e48.png)
晶闸管的过流、过压能力稂差,热容量很小,一旦过流,晶闸管内部的温度会急剧上升,导致器件被烧坏。
例如,一只100A的晶闸管通过的电流为400A时,仅允许持续0.02s,否则将被烧坏。
晶闸管承受过电托的能力极差,电压超过其反向击穿电压时,即使时间极短,也容易损坏。
正向电压超过转折电压时,会产生误导通,导通后的电流较大,使器件受损。
对于过压情况,常在晶闸管两端并联RC串联网络,该网络常被称为RC阻容吸收电路,如图6-36所示。
我们知道,晶闸管有一个重要的特性参数,即断态电压临界上升率。
它表明晶闸管在额定结温和门极断路条件卜,使晶闸管从断态转入通态的最低电压上丁}率。
若电压上升率过大,超过了晶闸管的电压上升率的值,则会在无门极信号的情况卜开通。
即使此时加于晶闸管的正向电压低J,其阳极峰值电压,也可能发生这种情况。
因为晶闸管可以看作是由三个PN结组成的。
在晶闸管处于阻断状态r,因各层相距很近,其J2结结面相当十一个电容c0。
当晶闸管阳极电压变化时,便会有充电电流流过电容c0,这个电流起门极触发电流作用。
如果品闸管在关断时,阳极电压上升速度太快,则co的充电电流越大,就越自可能造成门极在没有触发信号的情况下晶闸管误导通现象,即常说的硬开通,这足小允许的。
因此,对加到品闸管上的阳极电压上升率应有一定的限制。
阁6-41品闸管两端并跌RC串联网络应用电路为了限制电路电压上升率过人,确保晶闸管安全远行,常在晶闸管明端并联RC阻容吸收网络,利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感(变压器漏感或负载电感),所以与电容C串联电阻R可起阻尼作用。
它可以防止R、L、C电路在过渡过程中,因振荡在电容器两端出现的过电压损坏晶闸管。
同时,避免电容器通过晶闸管放电电流过大,造成过电流而损坏晶闸管。
由于晶闸管过流、过压能力很差,故不采取可靠的保自、措施是不能正常工作的。
RC阻容吸收网络足最常用的保护方法之‘。
RC缓冲和散热总结
![RC缓冲和散热总结](https://img.taocdn.com/s3/m/d2174a6c84254b35eefd34d3.png)
v .. . ..RC缓冲和散热总结1.IGBT缓冲电路的分类和作用缓冲电路又称吸收电路,在电力半导体器件的应用技术中起着重要的作用。
因为电力半导体器件的可靠性与它在电路中承受的各种应力(电的、热的)有关,所承受的应力越低工作可靠性越高。
电力半导体器件开通时流过很大的电流,阻断时承受很高的电压;尤其在开关转换瞬间,电路中各种储能元件的能量释放会导致器件经受很大的冲击,可能超过器件的安全工作区而导致损坏。
缓冲电路的主要作用是用来控制IGBT等功率器件的关断浪涌电压和续流二极管恢复浪涌电压,减少器件的开关损耗,充分利用工IGBT的功率极限。
缓冲电路将开关损耗从器件本身转移至缓冲器上,目的是使功率器件损耗减少,保证安全工作,但总的开关损耗并未减少。
缓冲电路可分为关断缓冲电路和开通缓冲电路。
关断缓冲电路又称为dv dt,减小/dv dt抑制电路,用于吸收器件的关断过电压和换向过电压,抑制/器件关断损耗。
开通缓冲电路又称为/di dt抑制电路,用于抑制器件开通时的电流过冲和/di dt,减小器件的开通损耗。
可将关断缓冲电路和开通缓冲电路结合在一起,称为复合缓冲电路。
在有缓冲电路的情况下,关断时/dv dt将被抑制,减小关断电压并且在IGBT关断时,负载电流向Cs分流,减轻了加在IGBT上的负担。
2.IGBT关断缓冲电路的常用拓扑结构设计IGBT缓冲电路应考虑的主要因素有:功率电路的布局结构、功率等级、工作频率和成本。
图2-1给出了目前应用较为广泛的四种关断缓冲电路拓扑。
DA B图2-1:常用四种关断缓冲电路缓冲电路A 由一个无感电容并在IGBT 模块的CE 极之间,这种缓冲电路适用于小功率等级,对抑制瞬变电压非常有效且电路简单,成本低,缺点是随着功率级别的增大,A 型缓冲电路可能会与直流母线寄生电感产生减幅振荡,安装时必须靠近IGBT 。
缓冲电路B 使用快恢复二极管解决了A 型缓冲电路可能会与直流母线寄生电感产生减幅振荡这个问题,该二极管可箝位瞬变电压,从而抑制振荡的发生。
