电流源设计方案
设计直流稳压电流源
设计一个直流稳压电源要求1.输出直流电压V0=12V±2V (即10V～14V连续可调，误差≤0.1V)2.输出直流电流I L=200mA3.电网电压220V±10%,50HZ4.环境温度5︒C～35︒C内容摘要直流稳压电源的设计首先要定量的分析稳压原理，电源变压器是将交流电网变为所需要的电压值，在通过整流电路将交流电压变为直流电压，由于此脉动的直流电压含有较大的波动，必须通过滤波电路滤除，从而得到平滑的直流电压。
但这样的电压还随着电网电压波动、负载和温度的变化而变化。
Abstract:a voltage stability of DC Power circuit consist of power transformer, rectifier, filter and circuit Regulators four components. Power transformer is 220 v AC system voltage to the required voltage, Then rectifier circuit to fluctuating AC voltage into DC voltage, But this also with the voltage gridvoltage fluctuations l Thus rectifier, filter circuit need circuit Regulators to maintain stability.关键词电源变压器，整流滤波，稳压电路，串联，直流。
方案论证（1）. 根据设计的要求提出以下两种方案：方案一:串联式的直流稳压电路方案二:三端集成稳压电路两种方案直流稳压电源的功能方框图如下:（2）.方案比较论证根据所学的关于稳压电源的知识，两方案经比较，第一方案简单易懂，易于实现，且成本低，与我们所学的知识紧密联系能很好的运用，维修比较简单在大多数情况下实用，故选择方案一。
数控直流电流源的设计
数控直流电流源的设计1.设计思路本设计以ATmeｇa16Ｌ为核心，通过A/D、Ｄ/A转换、Ｖ/I转换及独特的算法实现高精度的,电流输出范围为20mＡ～2000mA的数控直流电流源。
该电流源具有电流可预置，1ｍA步进，同时显示给定值和实测值等功能。
2.方案设计2.1控制器模块方案利用ＡTmeｇa16Ｌ单片机将电流步进值或设定值通过换算由Ｄ/A转换,驱动压控恒流源电路实现电流输出。
输出电流经处理电路，作Ａ／D转换反馈到单片机系统,通过补偿算法调整电流的输出,以此提高输出的精度和稳定性。
D／A转换器选用１２位优质D／A转换芯片 TＬＣ5618,直接输出电压值，且其输出电压能达到参考电压的两倍，A/D转换器选用高精度16位模数转换芯片AD7705。
2.2显示器模块方案采用19264Ｄ汉字图形点阵液晶显示模块同时显示电流给定值和实测值。
使用ＬCD显示。
ＬCD具有轻薄短小，可视面积大,方便的显示汉字数字,分辨率高，抗干扰能力强，功耗小，且设计简单等特点。
2.３键盘模块方案采用标准4X4键盘，此类键盘采用矩阵式行列扫描方式,优点是当按键较多时可降低占用单片机的I/O口数目，而且可以做到直接输入电流值而不必步进。
2.4压控电流源模块方案精密压控电流源是本数控电流源的关键之所在,针对设计要求和使用需求、结合设计思路,精密电流源模块必须具备以下指标:纹波小于2mA，误差小于0．1%,具有低的输出失调。
基于稳定性要求和以上考虑，电流源电路选择了经典的压控电流源电路，它负责与后级扩流模块连接，用电压控制后者,而使用电流反馈，这样可以保证有足够高的精度。
该部分采用了高性能、低温漂、低失调的运算放大器OP77和精密元件组成，保证性能指标的良好发挥。
2．5扩流模块方案为了克服传统扩流电路在高精度、高稳定性要求下的缺陷，追求一种精度高、稳定性好、对前级影响小的扩流电路,受到S类功率放大器的启发,本设计率先把S类放大器优秀的电压跟随器原理引入电流源电路之中。

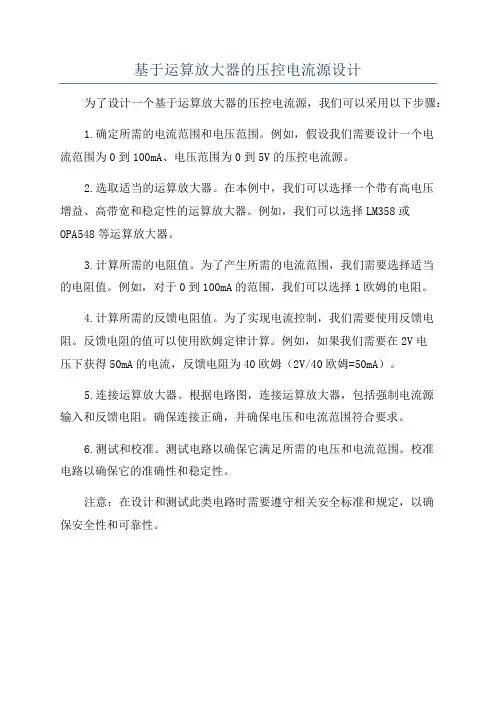

基于运算放大器的压控电流源设计
基于运算放大器的压控电流源设计
为了设计一个基于运算放大器的压控电流源，我们可以采用以下步骤：
1.确定所需的电流范围和电压范围。
例如，假设我们需要设计一个电
流范围为0到100mA、电压范围为0到5V的压控电流源。
2.选取适当的运算放大器。
在本例中，我们可以选择一个带有高电压
增益、高带宽和稳定性的运算放大器。
例如，我们可以选择LM358或
OPA548等运算放大器。
3.计算所需的电阻值。
为了产生所需的电流范围，我们需要选择适当
的电阻值。
例如，对于0到100mA的范围，我们可以选择1欧姆的电阻。
4.计算所需的反馈电阻值。
为了实现电流控制，我们需要使用反馈电阻。
反馈电阻的值可以使用欧姆定律计算。
例如，如果我们需要在2V电
压下获得50mA的电流，反馈电阻为40欧姆（2V/40欧姆=50mA）。
5.连接运算放大器。
根据电路图，连接运算放大器，包括强制电流源
输入和反馈电阻。
确保连接正确，并确保电压和电流范围符合要求。
6.测试和校准。
测试电路以确保它满足所需的电压和电流范围。
校准
电路以确保它的准确性和稳定性。
注意：在设计和测试此类电路时需要遵守相关安全标准和规定，以确
保安全性和可靠性。
一种高精度的电流源设计
第九届ICEMI国际电子测量与仪器会议ICEMI'2009一种高精度电流源的设计于鹏王彦超夏少军哈尔滨工业大学92号西大直街哈尔滨，150001，中国电子邮箱：摘要——电流源是电气测量和控制系统的关键部件之一。
然而，由温度漂移和其它干扰引入的噪声，使其成为系统误差的重要来源。
为了制定一个精度高、稳定性好的电流源，本文提出一种基于Howland的电压电流转换（V/I）电路。
电流源所使用的DSP RS-232接口是完全可编程的。
此外，还有一个采样电路，利用抽样结果，使校准进一步减少电流源输出误差。
实验结果表明，在140欧姆的恒定负载下，电流输出范围为-50mA至50mA，误差小于3 μA，并且具有较低的温度漂移和较小波形失真度。
这为设计一种精确度高、输出电流变化范围稳定的电流源提供了一种有效的方法。
关键词——电流源；Howland；校准一、引言随着科技的进步，精密的电流源在自动测试、测量以及各种应用中起着日益重要的作用。
然而，要满足高精确的目标，然而，要满足高精度的目标，并且保持输出稳定，这一点随温度的升高而变得越来越困难。
在所有的应用中，目前大部分测量领域中使用的精度高和输出稳定的电流源，都是电压控制型电流源（VCCS）。
由于超精密运算放大器的运用，使得VCCS的电流输出精度高，且稳定。
但是，电流源输出范围往往有限，而且由温度和非线性引入的误差也是一个很大的难题。
图1显示的一个电路，它也被称为Howland模型，采用电阻匹配实现反馈回路，从而使负载两端电流输出稳定[3]。
它采用了超精密运算放大器OP177生成精确和稳定的电流输出。
尽管OP177在精确度性能方面远胜其它任何运算放大器，但其输出范围只局限于-22mA〜32mA[4]。
图1——Howland电流源为了更好地解决这一难题，精度高、宽范围和输出稳定的电流源的设计便自然而然的被提出来。
由D / A模数转换器产生一个电压，然后将电压转换为电流。
如何设计一个简单的电流源电路
如何设计一个简单的电流源电路在电子电路设计中，电流源是一个常见的电路元件，用于稳定地提供恒定的电流输出。
通过设计一个简单的电流源电路，我们可以实现电路中对电流的精确控制和稳定输出。
本文将介绍如何设计一个简单的电流源电路，并提供详细的步骤和示例。
一、电流源的基本原理在电子电路中，电流源是一种主动元件，它可以提供恒定的电流输出，不受外部电路阻抗的影响。
电流源主要基于负反馈原理工作，通过自动调整输出电流，保持输入电流与输出电流之间的恒定比例关系。
常见的电流源电路包括电流镜、负反馈电路和放大器等。
二、设计步骤1.确定所需的电流输出值首先，确定所需的电流输出值。
这个值可以根据具体的应用需求来确定，例如驱动LED需要的电流、激励传感器等。
2.选择合适的电流源电路类型根据所需的电流输出值和应用需求，选择合适的电流源电路类型。
常见的电流源电路有简单的恒流二极管电路、恒流镜电路、差分放大器电流源等。
3.计算电路参数根据所选电流源电路，计算电路所需的元器件参数。
主要包括电阻值、跨导值、电压值等。
其中，电流源电路的关键参数是跨导值，它决定了输出电流的稳定度和精度。
4.选择合适的元器件根据计算得到的电路参数，选择合适的元器件。
常见的元器件包括二极管、电阻、晶体管等。
在选择元器件时，要考虑元器件的工作电流范围、温度特性和可靠性等因素。
5.进行电路仿真和优化使用电路仿真软件（如SPICE）对设计的电路进行仿真和优化。
通过仿真可以验证电路的性能和稳定度，并做出相应的调整和优化。
6.制作和测试电路根据设计的电路图，进行电路的制作和组装。
在测试过程中，应测量电流源电路的输出电流，并与设计值进行对比，验证电路的实际性能。
三、示例电路设计假设我们需要设计一个输出电流为1mA的电流源电路。
以下是一个简单的恒流二极管电路设计示例：电路图：```R1Vin ---/\/\/\/-----|>|-- VoutR2```电路参数计算：假设二极管的压降为0.7V，根据欧姆定律，可得：R1 = (Vin - Vout) / Iout = (Vin - Vout) / 0.001AR2 = Vout / Iout = Vout / 0.001A选择元器件：选择合适的二极管和电阻来满足电路设计要求。
压控恒流源电路设计
3、电流源模块的选择方案方案一：由晶体管构成镜像恒流源一缺点在于，集电极最大输出电流约为几百毫安，而题目要求输出电流为200~2000mA，因此由晶体管构成的恒流源不适合采用。
方案二：由运算放大器构成恒流电路运算放大器构成的恒流电路摆脱了晶体管恒流电路受限于工艺参数的缺点。
但是只由运放构成的恒流电路，输出电流同样只能达到几十毫安，远远不能满足设计要求，因此必须加上扩流电路。
采用运算放大器加上扩流管构成恒流电路，既能利用运算放大器准确的特性，输出又能达到要求。
该电路的缺点之一在于电流的测量精度受到两个晶体管的匹配程度影响，其中涉及到比较复杂的工艺参数。
方案三：由运算放大器加上扩流管构成恒流电路采用高精度运算放大器OP07，更能增加其准确的性能；采用达林顿管TP127 进行扩流，具有很大的扩流能力，两者结合，可以实现比较精确的恒流电路。
鉴于上面分析，本设计采用方案三。
（3）恒流源电路的设计恒流源电路如图8.15 所示。
其中，运算放大器U3 是一个反相加法器，一路输入为控制信号V1，另一路输入为运放U1 的输出反馈，R8 是U3 的反馈电阻。
用达林顿管TIP122 和TIP127 组成推挽式电路，两管轮流导通。
U2 是电压跟随器，输入阻抗高，基本没有分流，因此流经R2 的电流全部流入负载RL。
U1 是反相放大器，取R14＝R11 时，放大倍数为-1，即构成反相器。
针对运算放大器输出电流小的不足，该电路加了扩流电路。
采图8.15 恒流源部分电路若U3 的输入电压为Vin，根据叠加原理，有由U2 的电压跟随特性和U1 的反相特性，有代入得到即流经R7 的电流完全由输入控制电压Vin 决定由于U2 的输入端不取电流，流经负载RL 的电流完全由输入控制电压Vin 决定，实现了压控直流电流源的功能。
由于R7 中流过的电流就是恒流源的输出电流，按照题目要求，输出的直流电流需要达到2A，这里采用康锰铜电阻丝作为电阻R7。
电流源设计方案
电流源设计方案1. 引言电流源作为电子电路中的一种基本元件，在各个领域都有广泛的应用。
它可以实现稳定的电流输出，为其他电路提供所需的电流驱动。
本文将介绍一种基于操作放大器的电流源设计方案，包括电路原理、设计步骤和相关注意事项。
2. 电路原理2.1 操作放大器操作放大器（Operational Amplifier，简称Op-Amp）是一种常见的电子器件，具有高增益、高输入阻抗、低输出阻抗等特点。
它的输入阻抗远大于信号源的输出阻抗，因此可以作为理想放大器使用。
2.2 基本电流源原理基本电流源由操作放大器和电阻组成，如图1所示。
操作放大器的负输入端与输出端相连，通过电阻R1和R2构成反馈电阻网络。
当反馈电阻比例为R2/R1时，可以将负输入端电压维持在零电平，使操作放大器处于负反馈状态。
这种电路可以实现稳定的电流输出。
R2+------^^^-------+| |R1 |V_in ----------vvv--------+ || |R3 || |GND ---------------------vvv-------v| |+----------------+图1：基本电流源电路结构当输入电压V_in为零时，根据欧姆定律可知，电阻R3上的电流I_out等于R2与R3串联电阻上的电压V_R23除以R2的阻值，即I_out = V_R23 / R2。
通过调整R1、R2和R3的阻值，可以实现所需的电流输出。
3. 设计步骤3.1 确定输出电流要求首先需要确定所需的输出电流，例如200mA。
这将是后续设计中的重要参数。
3.2 选择操作放大器根据所需的输出电流和其他性能要求（如输入阻抗、输出阻抗等），选择合适的操作放大器。
常用的操作放大器有LM741、OPA541等。
3.3 计算电阻阻值通过计算可以确定R3的阻值。
根据I_out = V_R23 / R2和R2/R1 =V_R23 / V_in 的关系，可以计算出R2和R3的阻值。
带隙基准电流源设计
带隙基准电流源设计随着集成电路技术的发展，带隙基准电流源在模拟电路设计中扮演着至关重要的角色。
带隙基准电流源是一种能够提供稳定、准确的电流输出的电路，通常用于模拟电路中的参考电流源或者偏置电流源。
本文将介绍带隙基准电流源的设计原理和实现方法。
带隙基准电流源的设计原理基于半导体材料的能带结构。
在半导体材料中，导带和价带之间存在一个禁带，称为带隙。
当半导体材料的温度变化时，导带和价带的能级随之改变，从而影响电子的激发和传导。
带隙基准电流源利用这种特性，通过合理设计电路，使得输出电流与温度变化无关。
带隙基准电流源的设计过程可以分为以下几个步骤：1. 选择合适的半导体材料：带隙基准电流源的核心是带隙电压参考源，因此需要选择具有稳定带隙电压温度系数的半导体材料。
常用的材料包括硅和砷化镓等。
2. 设计基准电流源电路：基准电流源电路通常由参考电流源和输出电流稳定电路组成。
参考电流源可以通过电流源镜像电路或者电流源比例电路实现。
输出电流稳定电路用于提供稳定的输出电流，并对温度变化进行补偿。
3. 进行电路参数计算：根据设计要求和选定的材料，进行电路参数的计算。
主要包括电流源的电流范围、输出电流的稳定度、带隙电压的选择等。
4. 电路仿真和优化：通过电路仿真软件对设计的电路进行仿真，检查电路的性能是否满足设计要求。
根据仿真结果进行优化，调整电路参数，提高电路性能。
5. 原型电路的制作与测试：根据设计方案制作电路原型，并通过实验进行测试。
测试结果与仿真结果进行对比，验证电路的性能和稳定性。
带隙基准电流源的设计需要兼顾多个方面的因素，包括温度稳定性、功耗、尺寸等。
在实际应用中，还需要考虑电源噪声、温度漂移、工艺变化等因素对电路性能的影响。
因此，设计带隙基准电流源需要综合考虑这些因素，并进行合理的权衡。
带隙基准电流源是模拟电路设计中的重要组成部分，能够提供稳定、准确的电流输出。
通过合理的设计和优化，可以实现高性能的带隙基准电流源。
低压电流源方案
低压电流源方案低压电流源是一种能够提供稳定低压电流输出的电子设备。
在科学研究、工程设计和实验室测试等领域中，低压电流源起到了至关重要的作用。
本文将介绍低压电流源的原理、应用和相关的技术方案。
低压电流源的原理是通过控制电路中的元件，使其能够提供稳定的低压电流输出。
一般来说，低压电流源采用锁相环（PLL）技术来实现电流的控制和稳定。
锁相环是一种反馈控制系统，它能够通过比较输入信号和参考信号的相位差来调整输出信号，从而实现电流的稳定输出。
低压电流源在实际应用中有着广泛的用途。
首先，低压电流源可以用于电子设备的测试和校准。
在电子设备制造过程中，需要对电路板、电子元器件等进行测试和校准，以确保其性能符合设计要求。
低压电流源可以提供稳定的电流输出，帮助工程师进行精确的测试和校准工作。
针对低压电流源的技术方案有很多。
一种常见的方案是采用稳压器和运放电路结合的设计。
稳压器可以提供稳定的电压输出，而运放电路可以通过反馈控制实现电流的稳定输出。
另一种方案是采用模拟电路和数字控制器相结合的设计。
模拟电路可以提供精确的电流输出，而数字控制器可以实现电流的精确调节和控制。
此外，还有一些特殊应用领域需要定制化的低压电流源方案，比如高精度测试仪器、医疗设备等。
这些方案一般需要结合专业知识和工程经验进行设计和实施。
低压电流源是一种重要的电子设备，能够提供稳定低压电流输出。
它在科学研究、工程设计和实验室测试等领域中有着广泛的应用。
针对低压电流源的技术方案有多种选择，可以根据具体需求进行选择和设计。
通过合理的方案设计和实施，低压电流源可以为各个领域的应用提供可靠的电流输出。
数控直流电流源的设计
数控直流电流源的设计数控直流电流源设计是一种电源研发中不可或缺的一种技术。
数控电源设计的基本原理是以数字信号为控制信号，通过模数转换器将信号进行处理，并在输出端通过运放和功率器件实现电源输出。
数控直流电流源设计通常有多种实现方案，下面我们将对数控直流电流源的设计方案和基本要点进行介绍。
一、数控直流电流源的设计方案1. 数控直流电流源通过电压降进行电流调节在设计中，可以将一个负载电阻串联在直流电源输出端，用操作信号控制电压降，从而在电阻上产生稳定的电流。
不同电源的电压调整范围不同，具体电源需要合理选择电压控制元件并加以调节。
2. 数控直流电流源采用二极管式恒流源技术该方法的设计基于二极管的固有特性，二极管正向电流与其正向电压成指数关系，某种程度上追求了电流不随负载电阻和电源电压的变化而发生改变的目的。
3. 数控直流电流源采用电压转换及限流技术该技术基于集回控制回路和恒压限流控制回路于一身。
输入时，集成回路不变，恒压限流回路负责输出电流的保护和限制，保证负载操作安全可靠。
二、数控直流电流源的基本要点在设计数控直流电流源的时候，需要考虑以下要点：1. 电源适应范围。
在选择模拟电源芯片之前，需要考虑需要连接的负载电流大小、所需合适的输出电流、输出电压和功率等因素。
2. 稳定性。
电源的稳定性是评价数控直流电流源优劣的重要指标。
电阻、电容组成的稳压、稳流回路是保证电源稳定性的有效手段。
3. 真实性。
在设计中，需要考虑到负载电流变化所产生的响应状况并给出合适的解决方法。
在许多情况下，需要对设计方案进行优化和调整，以达到输出电流的更为真实性。
4. 安全性。
电源在工作过程中需要考虑对安全的保护。
对于短路保护、过载保护和过热保护等方面需要进行设计。
5. 控制模式。
需要考虑到数控直流电流源的控制模式。
包括区间控制、精密控制、PID控制、阶梯控制等模式，具体的应选取相应的模式根据需求需按体制进行设计。
总结：数控直流电流源设计是非常有挑战性的，需要精密技术，高质量的工程人员和一定的实践经验。
集成电路中电流源的设计与优化技术
集成电路中电流源的设计与优化技术集成电路这玩意儿，在咱们如今的科技世界里那可是相当重要！就拿电流源来说，它在集成电路里的作用，就好比是人体里稳定输送血液的心脏。
咱们先来说说电流源的设计。
设计一个好的电流源可不是一件简单的事儿。
我记得有一次，我在实验室里和学生们一起尝试设计一个高精度的电流源。
那时候，我们对着一堆复杂的电路图，眼睛都快看花了。
设计电流源就像是搭积木，每个元件都是一块独特的积木。
比如说，你得选好合适的晶体管，这就像挑运动员一样，得选出体能好、耐力强的。
还有电阻电容这些小家伙，它们的参数要是没选对，那整个电流源的性能可就大打折扣啦。
我们当时为了确定一个合适的电阻值，那是反复计算、试验，感觉脑袋都快被绕晕了。
然后就是优化技术。
这就好比是把一辆普通的汽车改装成超级跑车。
比如说，通过调整电路的结构，让电流的传输更加顺畅，就像拓宽了高速公路，车辆（电流）就能跑得更快更稳。
还有温度补偿这一招，因为温度的变化会影响电流源的性能，就像人在不同的天气里状态会不一样。
我们得想办法让电流源不那么“娇气”，不管是寒冬还是酷暑，都能稳定工作。
在优化的过程中，有一次我们发现电流源在高温环境下输出不太稳定。
于是乎，大家开始各种查资料、做实验，有人提出增加一个补偿电路，有人说要换一种材料的元件。
经过一番激烈的讨论和尝试，最终找到了一个巧妙的解决方案，那一刻的成就感，真的是无法形容。
总的来说，集成电路中电流源的设计与优化技术是个精细活。
需要我们有足够的耐心和细心，就像绣花一样，一针一线都不能马虎。
只有这样，才能设计出性能卓越、稳定可靠的电流源，为集成电路的发展添砖加瓦。
希望未来，咱们在这方面能有更多的突破和创新，让集成电路变得更加强大，为咱们的生活带来更多的便利！。
什么是电流源如何设计一个电流源电路
什么是电流源如何设计一个电流源电路什么是电流源？如何设计一个电流源电路电流源（Current Source）是电路中一种能够提供稳定输出电流的设备或电路元件。
与电压源（Voltage Source）相对应，电流源在电路中起到供给电流的作用。
设计一个稳定可靠的电流源电路需要考虑电流源的基本原理和特性。
一、电流源的原理和特性电流源基于欧姆定律，根据电流I和电阻R的关系，利用电压和电阻的匹配来产生稳定的输出电流。
电流源的主要特性包括：1. 稳定性：电流源需要具备输出电流稳定、不受外界条件变化的能力。
2. 精度：电流源的输出电流应与设定值尽可能相等，偏差应在可接受的范围内。
3. 范围：电流源应具备一定的输出电流范围，以满足不同应用需求。
二、设计电流源的基本步骤设计一个电流源电路需要按照以下步骤进行：1. 确定需求：根据实际需要确定输出电流的稳定性、精度和范围等参数。
2. 选择电流源类型：根据需求选择恒流源（Constant Current Source）或可变电流源（Variable Current Source）等类型。
3. 设计电流源电路：根据电流源类型选择适合的电路拓扑，如晶体管电流源、四电阻电流源等。
4. 计算参数：根据所选电路拓扑，计算电阻值、电容值和电源电压等参数，并利用理论公式进行计算。
5. 模拟分析：使用电路仿真工具进行模拟分析，验证设计的电流源的性能和性能参数。
6. 实际搭建：根据设计结果，选择合适的电子元件和连接方式进行实际电路的搭建。
7. 测试与优化：对搭建的电路进行测试，根据测试结果进行优化，调整电阻、电容或其他元器件的数值，以达到设计要求。
三、设计实例：基于晶体管的恒流源电路以下为基于晶体管的恒流源电路设计的一种实例，供参考：在这个实例中，我们使用PNP型晶体管和电阻来实现恒流源电路。
电路参数如下：- 输入电源：12V- 目标输出电流：10mA设计步骤：1. 选择晶体管：选择具有合适特性的PNP型晶体管，确保其最大电流（Ic）大于目标输出电流。
设计任务：电流源
题目A：电流源一、设计任务设计并制作一台电流源。
图1 示意图二、要求1、基本要求（1）设计一个能输出0～2A范围的电流源，步进电流10mA。
（2）测量精度不低于2%。
（3）使用12 ~50欧姆的功率电阻做负载，要求输出电流调整率不低于1%。
（4）具有输出电流过流保护功能。
（5）使用TI公司的控制器。
2、提高部分（1）扩展电流输出范围为0～2.5A，步进电流1mA。
（2）测量精度不低于1%。
（3）使用10 ~100欧姆的功率电阻做负载，要求输出电流调整率不低于0.2%。
（4）输出具有缺载保护功能。
三.评分标准四．说明（1）直流电源可以自制或使用实验室直流电源。
（2）使用五位半的万用表测量。
（3）负载电阻及功率器件需要考虑散热，能工作10分钟以上。
题目B:电动消防车一、任务设计制作一个电动消防车，能到消防场地任意地点进行灭火作业。
以蜡烛模拟火源，火源随机分布在场地中，消防场地如图1所示，车库里放置一个LED光源用于帮助消防车定位车库的位置，也可以通过图中的黑线识别车图1 消防场地示意图二、要求1. 基本要求（1）在场地中随机放置一只蜡烛。
消防车从车库启动，计时开始，消防车同时发出出库声音提示。
消防车从车库出口驶出车库，自动行走到距离火源10cm以内区域，发出火警声音提示，停车3秒钟。
（2）消防车执行灭火工作，灭火完毕后，发出火灭声音提示。
（3）消防车经由车库出口自动返回到车库，停稳后，发出返库声音提示，计时结束。
（4）上述过程用时尽可能少。
2. 发挥部分（1）在场地中随机放置三只蜡烛。
消防车从车库启动，计时开始，消防车同时发出出库声音提示。
消防车从车库出口驶出车库。
（2）消防车能够找到一个火源，并自动行走到距离火源10cm以内区域，发出火警声音提示，停车3秒钟。
然后消防车执行灭火工作，灭火完毕后，发出火灭声音提示。
（3）再寻找下一个火源，重复过程（2），直到三个火源都被扑灭。
（4）扑灭三个火源后，消防车经由车库出口自动返回到车库，停稳后，发出返库声音提示，计时结束。
带隙基准电流源设计
带隙基准电流源设计引言：在集成电路设计中，带隙基准电流源是一种常见的电路结构，用于提供稳定的电流输出。
带隙基准电流源的设计对于保证整个电路系统的可靠性和精确性至关重要。
本文将介绍带隙基准电流源的原理和设计方法，并探讨其在集成电路中的应用。
一、带隙基准电流源的原理带隙基准电流源是一种基于半导体材料带隙特性的电路结构。
其原理基于带隙温度系数与电流温度系数之间的相互抵消关系。
通过合理选择材料和电路结构，可以实现温度稳定的电流输出。
带隙基准电流源的核心是基于PN结的温度补偿电流源和带隙参考电压源。
PN结的电流与温度有一定的关系，可以通过调整电流的比例关系来实现温度补偿。
而带隙参考电压源则是利用半导体材料的带隙特性，通过电压比较和反馈控制，实现稳定的参考电压输出。
二、带隙基准电流源的设计方法1. 材料选择：选择具有合适的带隙特性的半导体材料作为基准电流源的材料。
常用的材料有硅、砷化镓等。
2. 电路结构设计：根据电流要求和温度系数要求，设计合适的电路结构。
常见的结构有温度补偿电流源和带隙参考电压源的组合。
3. 温度补偿：选择合适的电流比例关系，使得温度对电流的影响可以被抵消或补偿。
可以采用电阻、二极管等元件来实现温度补偿。
4. 反馈控制：利用比较电路和反馈控制电路，保持带隙参考电压的稳定输出。
可以采用运算放大器、比较器等元件来实现反馈控制。
三、带隙基准电流源在集成电路中的应用带隙基准电流源在集成电路设计中有广泛的应用。
其中，最常见的应用是作为模拟电路中的参考电流源和校准电流源。
例如，在模拟信号处理电路中，带隙基准电流源可以作为运放的偏置电流源，提供稳定的工作点。
在高精度的ADC（模数转换器）中，带隙基准电流源可以作为参考电流源，提供准确的参考电流。
带隙基准电流源还可以用于温度传感器、电流源和电压源的校准等应用。
在这些应用中，带隙基准电流源的稳定性和准确性对于整个系统的性能至关重要。
总结：带隙基准电流源是集成电路设计中常用的电路结构，用于提供稳定的电流输出。
模拟电路电流源设计
模拟电路电流源设计一、概述在模拟电路中，电流源是一种常见的被广泛应用的电路元件。
电流源能够提供稳定且可控的电流输出，用于驱动负载电阻、仿真电流信号等多种应用场景。
本文将介绍电流源的基本原理以及设计方法，以帮助读者更好地理解和应用电流源。
二、电流源的基本原理电流源是将电流作为输出，不受负载电阻的变化影响，因此其输出电流在负载变化时保持不变。
电流源的基本原理可以通过负反馈电路实现，利用负反馈的稳定性来保持输出电流的恒定。
三、电流源的设计方法在设计电流源时，需要考虑多个因素，如输出电流大小、精度要求、功耗等。
以下是一个简单的电流源设计方法的步骤：1. 确定电流源类型：根据应用需求，选择适合的电流源类型，常见的有恒流源、电流镜等。
2. 选择电流源电路拓扑：根据设计要求，选择合适的电路拓扑结构，如共射极电流源、共射极带电阻电流源等。
不同的电路拓扑结构具有不同的特点，需根据实际情况进行选择。
3. 采用负反馈设计：利用负反馈实现电流源的稳定性，通常可以采用运算放大器等元件进行反馈控制。
4. 确定电流源参数：根据应用需求，确定电流源的输出电流大小、精度要求等参数。
根据参数计算，选择合适的元件数值，如电阻、电容等。
5. 进行仿真和调试：通过电路仿真软件进行仿真验证，调试电流源的工作状态，以确保设计的正确性和稳定性。
四、电流源的应用案例电流源在实际应用中非常广泛，以下是一些常见的应用案例：1. 电流源驱动负载电阻：在模拟电路中，电流源经常用于驱动负载电阻。
通过稳定的电流源，可以实现对负载电阻的精确控制，从而达到所需的电流输出。
2. 电流信号仿真：在实际测试和仿真中，需要产生特定电流信号进行测试。
利用电流源可以模拟出所需电流信号，方便进行测试和验证。
3. 传感器电流驱动：一些传感器需要特定的电流来激活和驱动，利用电流源可以提供所需的电流信号，满足传感器的驱动需求。
五、总结通过对模拟电路电流源设计的介绍，我们了解到电流源在模拟电路中的重要性和应用场景。
一种恒定电流源的设计报告
一种恒定电流源的设计报告
设计目的：设计一种恒定电流源，并给定其适用范围。
设计图例：
设计原理：
为了能够恒定精确输出电流,通常使用一个运放作为反馈,同时使用场效应避免三极管的be电流导致的误差.。
运放恒流源如图所示 ,电流计算公式为: I=V1/R1
测试原理：
如图所示，恒定电流源由电压为12V的电源V1、LM358D运算放大器、Q1与Q2两三极管、及两电阻R1与R2组成。
矩形框内为恒定电流源的输出端，其中R3为输出端的电阻，其与电流表串联，通过变化R3的阻值及电流表的读数来测试恒定电流源的测试范围。
测试过程：
将电路按图示连接，分别将R1和R2阻值设置为1kΩ，将R3阻值在10Ω-240Ω区间内以10Ω的差值变化，得出测试结果。
测试结果：
由上表可知，输出端电阻在10Ω-190Ω范围内变化时，输出端电流不变，装置可视为恒定电流源。
当输出端电阻大于等于200欧姆时，输出端电流波动，装置不为恒定电流源。
稳定电流源的设计与实现
稳定电流源的设计与实现导言稳定电流源是一种常见的电子设备，它能够稳定地提供特定的电流输出，广泛应用于电子实验、通信设备、医疗设备等领域。
本文将介绍稳定电流源的设计原理和实现方法，并探讨其在实际应用中的一些问题和解决方案。
一、设计原理1.1 参考电压源稳定电流源的核心部件是参考电压源，它能够提供稳定的参考电压。
常见的参考电压源有基准电压二极管、参考电压芯片等。
其中，基准电压二极管具有稳定的工作特性和低温漂移，适合用于精确的电流源设计。
1.2 控制电路稳定电流源的控制电路用于控制输出电流的稳定性。
其中，负反馈电路是常用的控制方法之一。
通过在输出电流上加以反馈，将误差降低到最小，从而实现稳定的电流输出。
1.3 保护电路稳定电流源还需要一些保护电路，以保证其工作稳定可靠。
常见的保护电路有过压保护、过流保护和温度保护等。
这些保护电路能够及时监测异常情况，并采取相应的措施，保护电流源和被保护设备的安全。
二、实现方法2.1 离散元件设计离散元件设计是一种常见的稳定电流源实现方法。
通过选取适当的二极管、电阻和运算放大器等元件，搭建负反馈电路，可以实现稳定的电流输出。
离散元件设计具有灵活性高、成本低的优点，适用于一些低功耗、低精度的应用场景。
2.2 集成电路设计集成电路设计是另一种常见的稳定电流源实现方法。
通过使用专用的稳定电流源芯片，可以实现更高的精度和可靠性。
集成电路设计具有封装紧凑、性能稳定的优点，适用于一些高精度、高可靠性的应用场景。
三、问题与解决方案在稳定电流源的设计与实现过程中，可能会遇到一些问题。
下面将介绍几个常见的问题和相应的解决方案。
3.1 温度漂移温度漂移是指电流输出受温度变化影响而发生变化的现象。
为了解决温度漂移问题，可以采用温度补偿电路和温度传感器等方法。
温度补偿电路能够根据温度变化自动调整输出电流，从而实现稳定的电流输出。
3.2 输出短路保护输出短路保护是指当输出端短路时，电流源能够自动保护自身和被保护设备的安全。
小功率电流源设计 (设计)
毕业论文（设计）论文题目：小功率电流源设计学生姓名：学号：所在院系：电气信息工程学院专业名称：自动化届次：指导教师：淮南师范学院本科毕业论文（设计）诚信承诺书1.本人郑重承诺：所呈交的毕业论文（设计），题目《》是本人在指导教师指导下独立完成的，没有弄虚作假，没有抄袭、剽窃别人的内容；2.毕业论文（设计）所使用的相关资料、数据、观点等均真实可靠，文中所有引用的他人观点、材料、数据、图表均已注释说明来源；3. 毕业论文（设计）中无抄袭、剽窃或不正当引用他人学术观点、思想和学术成果，伪造、篡改数据的情况；4.本人已被告知并清楚：学院对毕业论文（设计）中的抄袭、剽窃、弄虚作假等违反学术规范的行为将严肃处理，并可能导致毕业论文（设计）成绩不合格，无法正常毕业、取消学士学位资格或注销并追回已发放的毕业证书、学士学位证书等严重后果；5.若在省教育厅、学院组织的毕业论文（设计）检查、评比中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本人愿意接受学院按有关规定给予的处理，并承担相应责任。
学生（签名）：日期：年月日目录1绪论 (2)1.1课题研究的背景与意义 (2)1.2课题研究的国内外现状 (2)1.3课题研究的主要内容 (3)2系统方案制定 (3)2.1方案提出 (3)2.2方案的比较与选择 (5)3 系统硬件部分设计 (5)3.1系统整体设计思路 (5)3.2控制电路设计 (6)3.3D/A转换电路设计 (7)3.4恒流源电路设计 (8)3.5键盘电路设计 (9)3.6显示电路设计 (10)3.7稳压电源设计 (11)3.8系统整体电路图 (12)4 系统软件设计 (13)4.1系统流程图设计 (13)4.2系统仿真与调试 (17)5 总结 (19)5.1设计小结 (19)5.2收获体会 (19)5.3展望 (20)参考文献 (20)xxxxxxx2013届本科毕业论文小功率电流源设计学生：xxx（指导老师：xxx）（xxxxxxxx电气信息工程学院）摘要：本文根据课题研究内容设计了一种小功率电流源系统，主要包括单片机控制模块、数模（D/A）转换模块、恒流源模块、显示模块等部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流源设计方案
电流源是一种产生稳定电流的电子设备，常用于电路测试、电流控制等应用中。
下面是一个电流源的设计方案，包括原理、电路图和材料选择等内容。
首先我们来了解电流源的工作原理。
电流源的基本原理是通过控制电压源输出的电压来控制电路中的电流。
具体实现电流控制的方法有很多种，其中一种常用的方法是采用电压表和可调电阻组成的反馈电路。
电流源的输出电流与反馈电路中的电压成正比，通过调节可调电阻的阻值，可以实现对输出电流的控制。
接下来我们绘制一个简单的电流源电路图。
该电路图包含一个电压源、一个可调电阻和一个用于测量电流的电流表。
电压源的输出电压通过反馈电路控制电流的大小，可调电阻用于实现电流的调节，电流表用于测量电路中的电流。
在进行材料选择时，需要考虑电流源的输出电流范围和精度等要求。
电路中的电压源可以选择常用的电池或者直流稳压电源，可调电阻可以选用电位器或者变阻器，电流表可以选择合适的电流测量范围的数字电流表或者模拟电流表。
在实际搭建电流源电路时，需要注意以下几点：
1. 保证电路中的接线良好，避免接触不良或者短路等现象。
可以使用实验面包板或者焊接电路板来确保电路的稳定性和可靠性。
2. 调节可调电阻时，需要慢慢地转动旋钮，以防止电路中的电流突然增大或者减小，造成设备损坏。
3. 在进行电流测量时，需要保证电流表的测量范围适合所测电流的大小，避免超出电流表的测量范围导致测量不准确。
最后，需要注意安全问题。
在使用电流源时，应遵循相关的安全操作规范，避免触摸电路中的带电部分，确保设备和操作人员的安全。
综上所述，一个基本的电流源设计方案包括电路图的设计、材料的选择和安全操作等方面。
通过合理的设计和搭建，可以实现电流的稳定输出和精确控制，满足电路测试和电流控制等应用的需求。
