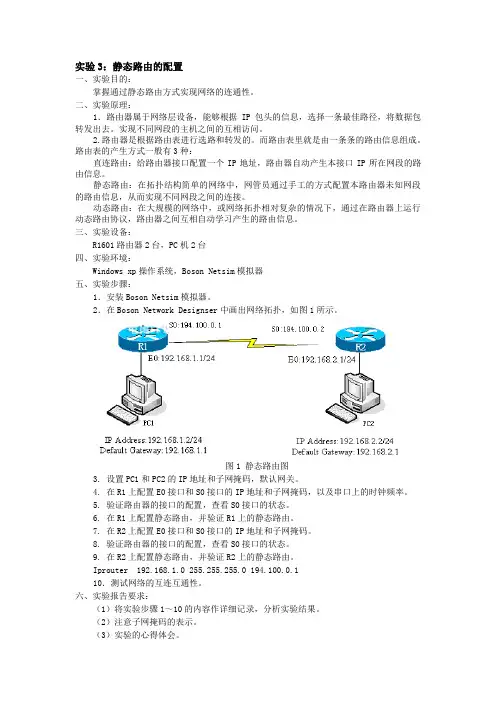

实验3 静态路由的配置
实验3：静态路由的配置一、实验目的：掌握通过静态路由方式实现网络的连通性。
二、实验原理：1．路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。
实现不同网段的主机之间的互相访问。
2.路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成。
路由表的产生方式一般有3种：直连路由：给路由器接口配置一个IP地址，路由器自动产生本接口IP所在网段的路由信息。
静态路由：在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。
动态路由：在大规模的网络中，或网络拓扑相对复杂的情况下，通过在路由器上运行动态路由协议，路由器之间互相自动学习产生的路由信息。
三、实验设备：R1601路由器2台，PC机2台四、实验环境：Windows xp操作系统，Boson Netsim模拟器五、实验步骤：1．安装Boson Netsim模拟器。
2．在Boson Network Designser中画出网络拓扑，如图1所示。
图1 静态路由图3. 设置PC1和PC2的IP地址和子网掩码，默认网关。
4. 在R1上配置E0接口和S0接口的IP地址和子网掩码，以及串口上的时钟频率。
5. 验证路由器的接口的配置，查看S0接口的状态。
6. 在R1上配置静态路由，并验证R1上的静态路由。
7. 在R2上配置E0接口和S0接口的IP地址和子网掩码。
8. 验证路由器的接口的配置，查看S0接口的状态。
9. 在R2上配置静态路由，并验证R2上的静态路由。
Iprouter 192.168.1.0 255.255.255.0 194.100.0.110．测试网络的互连互通性。
六、实验报告要求：（1）将实验步骤1～10的内容作详细记录，分析实验结果。
（2）注意子网掩码的表示。
（3）实验的心得体会。

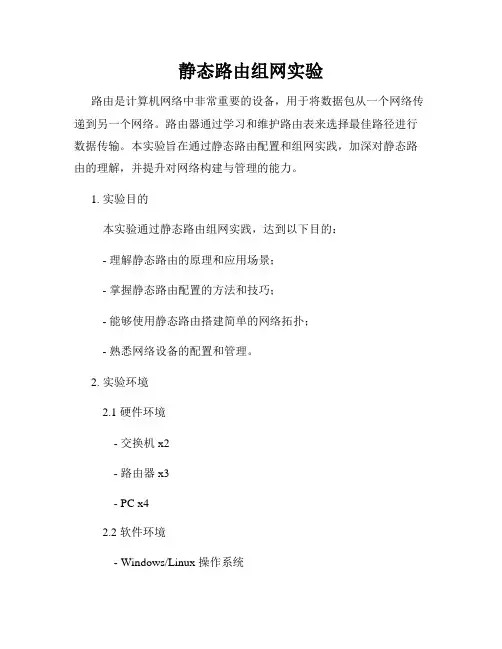

静态路由组网实验
静态路由组网实验路由是计算机网络中非常重要的设备，用于将数据包从一个网络传递到另一个网络。
路由器通过学习和维护路由表来选择最佳路径进行数据传输。
本实验旨在通过静态路由配置和组网实践，加深对静态路由的理解，并提升对网络构建与管理的能力。
1. 实验目的本实验通过静态路由组网实践，达到以下目的：- 理解静态路由的原理和应用场景；- 掌握静态路由配置的方法和技巧；- 能够使用静态路由搭建简单的网络拓扑；- 熟悉网络设备的配置和管理。
2. 实验环境2.1 硬件环境- 交换机 x2- 路由器 x3- PC x42.2 软件环境- Windows/Linux 操作系统- 网络模拟器（如Cisco Packet Tracer）3. 实验步骤3.1 搭建实验拓扑根据给定的硬件环境，使用网络模拟器或实体设备搭建实验拓扑。
拓扑结构如下：+----[交换机]----+| |+---[路由器1]----+---[路由器2]---+| | |[PC1]--+---[路由器3]--+---[PC3]-----[PC4]---+| |+---[PC2]---+3.2 配置IP地址分别配置实验拓扑中的各个网络设备的IP地址。
根据拓扑图中的连接关系，为每个接口分配合适的IP地址和子网掩码。
3.3 配置静态路由在三台路由器中分别配置静态路由。
通过命令行界面或图形化界面进入路由器的配置模式，依次配置每个路由器的静态路由表。
示例配置步骤（以路由器1为例）：- 进入路由器1的配置模式：enable -> configure terminal- 配置静态路由：ip route 目标网络子网掩码下一跳地址- 保存配置：end -> write配置静态路由时，需要根据实际网络情况选择最佳的下一跳地址，确保数据包能够正确转发到目标网络。
3.4 测试网络连通性在PC1、PC3和PC4上进行网络连通性测试。
通过ping命令或其他网络测试工具，检查各个设备是否能够互相通信。
网络实验-3个路由器的静态路由配置实验
计算机网络实验(4B)实验名称：路由器的基本操作及静态路由配置实验实验目的：了解路由器的基本结构，功能，使用环境以及基本参数的配置。
实验要求：1．配置路由器接口的IP地址。
2．设置静态路由。
3. 测试静态路由：ping IP 地址; trace IP 地址4．写出实验报告实验准备知识：一、实验环境的搭建：•准备 PC 机 2 台，操作系统为 Windows XP ；•准备Huawei S2501E 路由器 3 台；•路由器串口线（2对）•交叉线（或通过交换机的直连线）网线 2条；• Console电缆2条。
步骤：del 删除各个路由器原有的路由表✓第一步：设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！（对此口配置了IP地址后用此命令）#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由（R2的以太网接口）[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步：设置Router2[Quidway]SYSNAME R2#进入以太网接口视图：➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步：设置Router3[Quidway]SYSNAME R3#进入以太网接口视图：➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步：设置主机TCP/IP属性：➢PC1：IP地址：10.0.0.1子网掩码：255.255.255.0默认网关：10.0.0.2➢PC2：IP地址：40.1.0.2子网掩码：255.255.255.0默认网关：40.1.0.1✓第四步：用Ping命令测试结论：整个网络是连通的2个路由器的静态路由表查看路由！！！[R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。
实验三 静态路由配置
实验三静态路由配置实验三静态路由配置实验三静态路由配置实验目的1.介绍广域网的串口相连接。
2.了解路由的概念和路由表的构造。
3.学会静态路由的配置方法。
实验原理1.当需要指定路由器转发到达某个网络的ip数据包该走哪条路时，可以配置静态路由。
2.当路由器留言一个数据包时，在路由表中没搜寻至相匹配项时，预设情况下可以弃置该数据包，3.可以配置一条缺省路由，指定路由器将所有未能匹配路由表的数据包从指定端口转发。
实验设备路由器三台，交换机三台，pc机四台实验步骤1、建立如图所示的网络拓扑图，并配置好相应的ip地址。
2、在路由器r0,r1,r2上采用iproute命令布局静态路由，确保所有主机之间能够ping通，通过showiproute查阅路由器中的路由实验分析与思考1、探讨静态路由就是优缺点。
请问：速度快，效率高，容错性不好。
静态路由是通过网络管理员手动输入路由表,路由器本身不进行路由的探测,这样路由器由于不需要进行其它的运算,能够专门进行数据包的转发,所以转发速度会比较快,对路由器运算速度的要求也不高,但他不能及时发现网络路由的变化情况,比较适合于小型的,没有大变化后的网络.而动态路由则是路由器通过各种路由协议去发现和学习网络中的各项路由路径,由于需要进行额外的学习路由的过程,所以数据包的转发效率不如静态路由,但由于能够及时发现网络中路由路径的变化情况,所以它的容错性比较好,适合于在大型网络运行2、讨论何时适合配置缺省路由请问：阐明信息纸盒（packet）的目的地无此路由表中时的路由，就是一种特定的静态路由，直观地说道，就是在没找出相匹配的路由时采用的路由。
在路由表中，缺省路由以目的网络为0.0.0.0、子网掩码为0.0.0.0的形式发生。
如果数据包的目的地址无法与任何路由相匹配，那么系统将采用缺省路由留言该数据包。
换言之，缺省路由，阐明信息纸盒的目的地无此路由表中时的路由。
归纳来说,缺省路由就是：一种静态路由，做为最后不容路由纸盒的目的地，最后采用的网关。
实验三 静态路由的配置
实验二静态路由模拟实验一．【实验目的】：通过软件模拟进行路由配置，进而完成以下要求：理解路由器的主要作用和功能掌握路由器的常用端口的功能和使用了解进入路由器的方法掌握路由器的常用命令理解网络地址掌握广域网的常用协议的配置掌握静态路由的配置方法二．【实验环境】选择Boson netsim或Krang进行路由模拟。
三．【所需设备】交换机一台、交叉网线一条（用于连接交换机），两台路由器。
一台带有超级终端的PC机（实验拓扑图中不显示），以及console电缆转接器。
四．【实验拓扑图】四．【实验内容及步骤】1．模拟路由器的四种常用模式，以及模式之间的转换用户模式特权模式全局配置模式端口模式2．模拟常用的一些状态查询命令，要注意模式不同，命令有可能不同；（1）用户模式下的命令enable；进入特权模式pingexit；退出用户模式（2）特权模式下的常用的状态查询命令show ip route查看路由器的路由配置情况3．模拟路由器的基本配置过程：（1）按拓扑结构图给路由器命名//以Router1为例命令：Router# config t //“config terminal”的简写，进入全局配置模式Router(config)# hostname Router1 // 把该路由器命名为Router1（2）路由器的IP配置（其中包括以太网口配置和串口的配置）命令：Router(config-if)# ip address <ip address> <subnet mask>（3）配置以太网口：//以Router2为例命令：Router2# config tRouter2(config)# int e 0/0 // 如果是快速以太网口则输入：int f0 Router2(config-if)# ip address 192.168.3.1 255.255.255.0 //配置以太网口Router2(config-if)# no shut // 启用该以太网口（4）配置串行DCE：//以Router2为例，并且还要配置s1 命令：Rouer2 # config tRouter2(config)# int e 0/0Router2(config-if)# ip address 192.168.2.1 255.255.255.0Router2(config-if)# no shut // 启用该串行口（5）配置串行DTE：// 以Router1为例命令：Rouer1 # config tRouter1(config)# int e 0/0Router1(config-if)# ip address 192.168.2.1 255.255.255.04．模拟配置静态路由配置命令：ip route network mask <interface | next-hop address>示例：Router1(config)# ip route 192.168.3.0 255.255.255.0 192.168.2.1 其中，目标网络是192.168.3.0，对应掩码是255.255.255.0，下一跳地址是192.168.2.1注：next-hop 为对方直接端口IP，查看路由表命令：Router# show ip route 5．模拟验证（1）ping命令命令：Router# ping <ip address> 分别从路由器和主机上使用ping命令路由器间互ping：✧Router1 <——> Router2✧Router2 <——> Router3✧Router1 <——> Router3（2）查看路由表命令：Router# show ip route五．【实验小结】1．在动手编程之前，请设计实验的网络拓扑结构。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机，分别代表不同的网络。
其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器，连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。
同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
静态路由的配置实验报告
静态路由的配置实验报告实验名称：静态路由的配置实验目的：实现网络之间的全网互通实验环境：2811路由器3台，主机两台，链接线缆若干。
项目需求：为方便操作，为三台路由器命名，依次为R1、R2、R3;实验命令：R1（config）#ip route 目标网络子网掩码下一跳R1#show ip route查看路由记录R1#show running-config 查看设备当前运行的配置信息实验步骤：PC0：IP地址192.168.1.1子网掩码255.255.255.0网关192.168.1.254PC2：IP地址192.168.2.1子网掩码255.255.255.0网关192.168.2.254R1：配置Router>enRouter#conf t.Router(config)#hostRouter(config)#hostname R1R1(config)#int f0/1R1(config-if)#ip addR1(config-if)#ip address 192.168.1.254 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#int f0/0R1(config-if)#ip address 192.168.3.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upR1(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2R1(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2R1(config)#exitR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/1R2：配置Router>enRouter#conf tRouter#(config)#hostname R2R2(config)#int f0/0R2(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR2(config-if)#exitR2(config)#interface f0/1R2(config-if)#ip address 192.168.4.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to upR2(config-if)#exitR2(config)#ip route 192.168.2.0 255.255.255.0 192.168.4.2R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1R2(config)#exitR2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.1.0/24 [1/0] via 192.168.3.1C 192.168.3.0/24 is directly connected, FastEthernet0/0Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R3R3(config)#interface f0/0R3(config-if)#exitR3(config)#interface f0/1R3(config-if)#ip address 192.168.2.254 255.255.255.0R3(config-if)#no shutdownR3(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upR3(config-if)#exitR3(config)#interface f0/0Enter configuration commands, one per line. End with CNTL/Z.R3(config-if)#ip address 192.168.4.2 255.255.255.0R3(config-if)#no shutdownR3(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1R3(config)#ip route 192.168.3.0 255.255.255.0 192.168.4.1R3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.1.0/24 [1/0] via 192.168.4.2[1/0] via 192.168.4.1C 192.168.2.0/24 is directly connected, FastEthernet0/1S 192.168.3.0/24 [1/0] via 192.168.4.2[1/0] via 192.168.4.1C 192.168.4.0/24 is directly connected, FastEthernet0/0实验拓扑图：。
电子商务。实验三 路由器静态路由的配置
计算机网络课程实验实验环境：本次实验是在Boson Router Simulator软件环境下操作的。
实验三(1)实验名称路由器静态路由的配置。
(2)实验类型设计型(3)实验学时2学时(4)实验地点(5)实验目的通过本次实验，让学生初步的认识路由器的设置方法和静态路由配置方式，掌握路由器各端口的配置和手工建立路由表的方法。
同时能够理解计算机网络中网络数据包的传递过程和路由器的转发机制。
(6)实验内容按照图中的网络拓扑示意图，进行静态路由器的配置。
路由器Router1、Router2和Router3使用Cisco 2611，其和PC1和PC2的接口的IP地址分配如下表所示。
(7)实验步骤与方法①网络设备选择与连接；②在PC机上配置各参数：IP地址、子网掩码、默认网关；③配置路由器Router1、Router2、Router3的端口地址及有关参数；④配置各路由器的静态路由。
⑤验证静态路由配置的正确性。
(8)编写实验报告实验详细内容：一、配置PC机IP地址及默认网关1、PC1的配置ipconfig /ip 10.0.0.1 255.255.255.0 IP地址的配置ipconfig /dg 10.0.0.2 默认网关的配置2、PC2的配置ipconfig /ip 40.1.0.2 255.255.255.0 IP地址的配置ipconfig /dg 40.1.0.1 默认网关的配置二、Router1配置1、配置端口地址inter s0ip address 20.1.0.1 255.255.255.0clock rate 64000no shutdowninter e0ip address 10.0.0.2 255.255.255.0no shutdownshow ip interfaces 显示路由器端口详细信息2、配置静态路由ip route 40.1.0.0 255.255.255.0 20.1.0.2ip route 0.0.0.0 0.0.0.0 20.1.0.2 默认静态路由show ip route 显示路由表信息3、保存设置copy ru stshow running-config三、Router2配置1、配置端口地址inter s0ip address 20.1.0.2 255.255.255.0clock rate 64000no shutdowninter s1ip address 30.1.0.1 255.255.255.0clock rate 64000no shutdownshow ip interfaces2、配置静态路由ip route 40.1.0.0 255.255.255.0 30.1.0.2ip route 10.0.0.0 255.255.255.0 20.1.0.1show ip route3、保存设置copy ru stshow running-config四、Router3配置1、配置端口地址inter s1ip address 30.1.0.2 255.255.255.0clock rate 64000no shutdowninter f0/0ip address 40.1.0.1 255.255.255.0no shutdownshow ip interfaces2、配置静态路由ip route 10.0.0.0 255.255.255.0 30.1.0.1 ip route 0.0.0.0 0.0.0.0 30.1.0.1show ip route3、保存设置copy ru stshow running-config五、检验连通性ping11。
实验文档--静态路由配置
实验名称：配置静态路由实验目的：实现3台路由器可以互相通信实验拓扑：实验配置：首先配置底层保证底层直连的正常通信靠下一跳接口配置的静态路由管理距离是0靠下一跳地址配置的静态路由管理距离是1R1：R1(conf ig)# int s1/1R1(conf ig-if)# ip add 192.168.12.1 255.255.255.0R1(conf ig-if)# no shutdownR1(config-if)# exitR1(config)# ip route 192.168.23.0 255.255.255.0 s1/1 R1(config)# ip route 3.3.3.0 255.255.255.0 s1/1R2：R2(config)# int s1/0R2(config-if)# ip add 192.168.12.2 255.255.255.0R2(config-if)# no shut downR2(config-if)# int s1/1R2(config-if)# ip add 192.168.23.2 255.255.255.0R2(config-if)# no shut downR2(config-if)# exitR2(config)# ip route 3.3.3.0 255.255.255.0 s1/1R3：R3(config)# int s1/0R3(config-if)# ip add 192.168.23.3 255.255.255.0R3(config-if)# no shR3(config-if)# int loopback 0R3(config-if)# ip add 3.3.3.3 255.255.255.0R3(config-if)# no shR3(config-if)# exitR3(config)# ip route 192.168.12.0 255.255.255.0 s1/0实验现象：R1：配置静态路由条目前与配置后sh ip route对比配置前的路由表：配置后的路由表：R2：R3：。
计算机网络实验三静态路由设置
实验三静态路由设置
姓名：谢英明班级:1421302 学号：201420130315 一、实验目的
了解与实现路由表的配置
二、实验设备
路由器3台，交换机1台，主机3台
三、实验拓扑图
四、实验步骤
1.路由器A配置：
2、路由器B配置：
3、路由器C配置：
将路由器A的s0、s1、e0口IP地址和掩码分别设为:
E0ip address: 10.65.1.1 255.255.0.0
S0 ip address: 10.68.1.1 255.255.0.0
S1 ip address: 10.69.1.1 255.255.0.0
将路由器B的s0、s1、e1口IP地址和掩码分别设为:
E1 ip address: 10.67.1.1 255.255.0.0
S0 ip address: 10.70.1.2 255.255.0.0
S1 ip address: 10.69.1.2 255.255.0.0
将路由器C的s0、s1、e0口IP地址和掩码分别设为：
E0:ip address: 10.66.1.1 255.255.0.0
S1: ip address: 10.70.1.1 255.255.0.0
S0:ip address: 10.68.1.2 255.255.0.0
注意事项：连接路由器的链路中只能在在一端设置时钟速率，及时查看自己的命令有没有执行成功。
2.小电脑A的配置代码：
小电脑B的配置代码：
小电脑C的配置代码：
五、实验结果：
1、路由器的配置结果：
该结果表明端口e1,s1,s0设置成功且没有关闭
2、实验结果
分析：路由器的三张路由表表明实验成功。
静态路由实验实训总结报告
一、实验目的本次静态路由实验实训的主要目的是通过实际操作，加深对静态路由原理的理解，掌握静态路由的配置方法，以及了解静态路由在实际网络中的应用。
通过实验，提高网络设备的配置和管理能力，为今后从事网络工作打下基础。
二、实验内容1. 实验环境：使用三台路由器（R1、R2、R3）和一台交换机，搭建一个简单的网络拓扑结构。
2. 实验步骤：（1）配置路由器接口IP地址：为R1、R2、R3配置相应的接口IP地址，并设置子网掩码。
（2）配置静态路由：在R1上配置到达R2的静态路由，在R2上配置到达R3的静态路由，在R3上配置到达R1的静态路由。
（3）测试网络连通性：使用ping命令测试不同路由器之间的连通性。
（4）修改静态路由：修改R1上的静态路由，测试网络连通性是否受到影响。
（5）删除静态路由：删除R2上的静态路由，测试网络连通性是否受到影响。
三、实验过程及结果1. 配置路由器接口IP地址：按照实验要求，为三台路由器的接口配置了相应的IP地址和子网掩码。
2. 配置静态路由：在R1上配置到达R2的静态路由，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.2在R2上配置到达R3的静态路由，命令如下：R2> ip route 192.168.3.0 255.255.255.0 192.168.2.2在R3上配置到达R1的静态路由，命令如下：R3> ip route 192.168.1.0 255.255.255.0 192.168.3.23. 测试网络连通性：使用ping命令测试不同路由器之间的连通性，结果如下：R1> ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Reply from 192.168.2.2: bytes=32 time=1ms TTL=255...R2> ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=1ms TTL=255...R3> ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.3.2: bytes=32 time=1ms TTL=255...4. 修改静态路由：将R1上的静态路由修改为到达R2的下一跳地址为192.168.1.1，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.1测试网络连通性，发现连通性受到影响。
三台路由器的静态路由配置
要求：1. 根据范例配置A 、B 、C 、D 四台主机的IP 地址及网关。
1） 配置主机IP 地址及网关范例。
PCA login: rootPassword: linux[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]# ifconfig[root@PCA root]# route add default gw 10.65.1.2[root@PCA root]# route2.按范例配置A、B、C三台路由器1）配置Router A范例Router>enRouter# conf tRouter[config]#hostname ROAROA [config]#int f0/0ROA [config-if]# ip address 10.65.1.2 255.255.0.0ROA [config-if]# no shutROA [config-if]#int f0/1ROA [config-if]# ip address 10.66.1.2 255.255.0.0ROA [config-if]# no shutROA [config-if]#int s0/0ROA [config-if]# ip address 10.68.1.2 255.255.0.0ROA [config-if]# clock rste 64000ROA [config-if]# no shutROA [config-if]#exitROA [config]# ip routingROA [config]#exitROA #2）配置Router BRouter>enRouter# conf tRouter[config]#hostname ROBROB [config]#int f0/0ROB [config-if]# ip address 10.70.1.2 255.255.0.0ROB [config-if]# no shutROB [config-if]#int f0/1ROB [config-if]# ip address 10.71.1.2 255.255.0.0ROB [config-if]# no shutROB [config-if]#int s0/1ROB [config-if]# ip address 10.69.1.2 255.255.0.0ROB [config-if]# clock rste 64000ROB [config-if]# no shutROB [config-if]#exitROB [config]# ip routingROB [config]#exitROB #3）配置Router C3．用Ping命令测试PCA到PCB、PCC、PCD的连通性记录PCA可通的计算机和不可通的计算机，说明原因。
实验报告静态路由
实验报告静态路由计算机工程学院实验报告书课程名：《网络管理技术》题目：实验三静态路由配置班级：Z 计121学号：2姓名：评语：成绩：指导教师：批阅时间：年月日一、实验目的：在使用CISCO 或HUAWEI-3COM 路由器模拟的广域网环境中配置静态路由，实现不同网络的相互访问。
二、实验内容按下图要求配置静态路由，实现不同网络的相互访问。
（1）在指定拓扑结构的多个路由器上配置静态路由；（2）使用静态路由的常用查看命令；（3）使用静态路由的常用测试命令R3 R1 R2 S1/2 S1/2 F1/0 F0/0 或F1/0 22.0.0.1/2422.0.0.2/24 33.0.0.2/24 33.0.0.3/24三、实验步骤（1）修改三台计算机的ip 地址后三台计算机互ping：（2）通过telnet 命令进入路由器控制界面中并show run 查看已有配置：（3）配置静态路由:① R1：② R2：③R3：（4）使用Show ip route 命令查看静态路由表R1：R2：③R3：四、测试数据与实验结果在完成配置后，Ping 全网中任意网段都可以通，说明配置成功：（1）R1：（2）R2：（3）R3：五、结果分析与实验体会通过本次实验我掌握了：（1）静态路由是在路由器中设置的固定路由表。
而动态路由是网络中的路由器之间的相互通信，传递路由信息，利用收到的路由信息更新路由器表的过程。
（2）①配置静态路由的命令常用格式：ip route 目的网络子网掩码下一跳路由器的IP②查看静态路由表命令：show ip route③路由器端口IP 配置后要记得no shut down。
路由器的静态路由和默认路由配置实验报告.doc
路由器的静态路由和默认路由配置实验报告实验3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping 通，反之亦然. 三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。
四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。
2．按图3-1 配置路由器和各工作站IP 地址等参数。
l在路由器0 假设为DCE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.1.1 255.255.255.0 routerconfig-ifclra 64000 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.5.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器 1 routeren routerconf t routerconfigint serial 1/0 routerconfig-ifip address 192.168.1.2 255.255.255.0 routerconfig-ifno shutdown routerconfigint serial 1/1 routerconfig-ifip ad 192.168.2.2 255.255.255.0routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.4.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器2 假设为DTE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.2.1 255.255.255.0 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.3.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit 实验结果a.在路由器0 上是否能ping通路由器2 的串口S0/0 192.168.2.2 b 在路由器0 上是否能ping通路由器 2 的以太口F0/0 192.168.3.1 c.在路由器2 上是否能ping通路由器0 的以太口F0/0 192.168.5.1 d.在路由器 2 上是否能ping通路由器0 的串口F0/0 192.168.1.1 3．配置路由器Router0 和RouterB 上的静态路由。
三台路由器 静态路由 超详细
BY 小福仔更多教程欢迎光临小福仔百度博客/492311578设置静态路由命令注意：在设置缺省路由的时候需要考虑，路由回环的问题。
路由间链接要设置时钟频率为64000静态路由里的下一跳是出去路由后的第一个IP地址。
静态配置命令全局模式Ip route 目标网络目标网络子网掩码下一跳IP地址R4 配置r4(config)#int s0/0r4(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downr4(config-if)#ip address 10.65.1.2 255.255.255.0r4(config)#int s0/1r4(config-if)#ip address 10.65.2.2 255.255.255.0配置静态路由r4(config)#ip route 192.168.1.0 255.255.255.0 10.65.2.1r4(config)#ip route 192.168.2.0 255.255.255.0 10.65.1.1设置时钟频率（有时钟端）r4(config)#int s0/1r4(config-if)#clock rate 64000R5 设置r5(config)#int s0/0r5(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to down r5(config-if)#ip address 10.65.1.2 255.255.255.0r5(config)#int f0/1r5(config-if)#ip address 10.65.2.2 255.255.255.0配置静态路由r5(config)#ip route 192.168.1.0 255.255.255.0 10.65.1.2r5(config)#ip route 10.65.2.0 255.255.255.0 10.65.1.2设置时钟频率（有时钟端）r5(config)#int s0/1r5(config-if)#clock rate 64000R6设置r6(config)#int s0/0r6(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to down r6(config-if)#ip address 10.65.1.2 255.255.255.0r6(config)#int f0/1r6(config-if)#ip address 10.65.2.2 255.255.255.0配置静态路由r6(config)#ip route 192.168.2.0 255.255.255.0 10.65.2.2r6(config)#ip route 10.65.1.0 255.255.255.0 10.65.2.2设置时钟频率（有时钟端）r6(config)#int s0/1r6(config-if)#clock rate 64000R4查看路由表命令特权模式下show ip route路由表Gateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.65.1.0 is directly connected, Serial0/0C 10.65.2.0 is directly connected, Serial0/1S 192.168.1.0/24 [1/0] via 10.65.2.1S 192.168.2.0/24 [1/0] via 10.65.1.1R5 路由表C 10.65.1.0 is directly connected, Serial0/0S 10.65.2.0 [1/0] via 10.65.1.2S 192.168.1.0/24 [1/0] via 10.65.1.2C 192.168.2.0/24 is directly connected, FastEthernet0/0R6 路由表S 10.65.1.0 [1/0] via 10.65.2.2C 10.65.2.0 is directly connected, Serial0/1C 192.168.1.0/24 is directly connected, FastEthernet0/0 S 192.168.2.0/24 [1/0] via 10.65.2.2测试PC1>>PC0PC>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=60ms TTL=253Reply from 192.168.2.1: bytes=32 time=93ms TTL=253Reply from 192.168.2.1: bytes=32 time=50ms TTL=253Reply from 192.168.2.1: bytes=32 time=60ms TTL=253Ping statistics for 192.168.2.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 93ms, Average = 65msPC0>>PC1PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Reply from 192.168.1.2: bytes=32 time=80ms TTL=125Reply from 192.168.1.2: bytes=32 time=80ms TTL=125Reply from 192.168.1.2: bytes=32 time=80ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 80ms, Maximum = 80ms, Average = 80msBY 小福仔更多教程欢迎光临小福仔百度博客/492311578。
网络工程实验3_静态路由_默认路由的配置
网络工程实验3 静态路由、默认路由的配置实验性质：操作型实验学时：2学时知识点：静态路由的配置方法，路由器的转发原理【实验目的】1．掌握路由器转发分组的原理。
2. 掌握静态路由、默认路由的配置方法。
3. 了解扩展ping命令的用法。
【实验原理】正确配置静态路由是理解路由原理的基础，也是理解和配置动态路由协议的基础。
本次实验旨在通过静态路由的配置，帮助读者深入地体会路由的概念，并切实掌握静态路由的设置、查看路由表等命令。
为此，先列出一些读者需要掌握的概念和原理。
1．路由表路由器的主要工作就是为经过路由器的每个数据包寻找一条最佳传输路径，并将该数据有效地传送到目的站点。
为了完成这项工作，在路由器中必须保存着各种传输路径的相关数据，供路由选择时使用。
存储这些数据的表就是路由表，表中包含的信息决定了数据转发的策略。
打个比方，路由表就像我们平时使用的地图一样，标记着各种路线。
1.1路由表的组成路由表主要由以下几个项目组成（1）目的网络。
即数据包要达到的网络。
（2）转发接口（或下一跳接口）。
指示数据包要达到某目的网络，下一步应如何转发。
（3）度量值。
即要达到目的网络需要花费的代价。
（该值仅用于动态路由）（4）管辖距离。
标识一个路由产生源的可信程度。
路由器会优先选择可信度高的路由产生源产生的路由。
各路由产生源的管辖距离如下：直连路由：0静态路由：1EIGRP: 90IGRP: 100OSPF: 110RIP: 120下面给出路由表中的一个路由项，并对其含义进行解释，使读者对路由表中的路由项有初步的认识。
“R”表示该路由是由RIP路由协议（关于RIP路由协议的具体内容详见实验4）产生，“192.168.2.0/24”是目的网络，“[120/1]”中“120”是管辖距离，“1”是度量值。
“via 192.168.60.2”表示下一跳接口地址是192.168.60.2，“00:00:16”是指该路由存在了多长时间，“serial0”是转发接口。
第七讲1：静态路由配置(静态路由配置)
剩余三个网络还需要添加静态路由才能达到。下 面为三个路由器继续添加静态路由，使得全网互 联互通。
第四步：继续配置R1路由器
//配置到达222.1.3.0/24网络的静态路由
//这里的下一跳也可以是222.1.6.2
配置完R1的静态路由后，R1的ip route信息
配置了上面3条静态路由，下面测试一下 222.1.1.1 与 222.1.3.3的连通性
经过上面的配置，整个网络的所有主机已经实 现了互联互通。(通过ping测试)
Thanks！
第五步：配置R2路由器
配置完R2的静态路由后，R2的ip route信息
下面测试一下222.1.1.1 与 222.1.2.1的连通性
下面测试一下222.1.1.1 与 222.1.3.3的连通性
第六步：配置R3路由器
//配置了一条默认路由
配置完R3的默认路由后，R3的ip route信息
静态路由
实验拓扑图
本实验的拓扑图如下
配置完三个路由器的接口IP地址后，每个路 由器都只能识别3个网络，如下所示。
配置完三个路由器的接口IP地址后，每个路 由器都只能识别3个网络，如下所示。
配置完三个路由器的接口IP地址后，每个路 由器都只能识别3个网络，如下所示。
配置完三个路由器的接口IP地址后，每个路由器 都只能识别3个网络。
静态路由配置实习报告
静态路由配置实习报告一、实习目的通过本次静态路由配置实习，使学生掌握静态路由的原理、配置方法及测试手段，培养学生的实际操作能力，加深对计算机网络理论知识的理解。
二、实习内容1. 掌握静态路由的概念及其在网络中的作用。
2. 学会静态路由的配置方法，包括指定接口和指定下一跳IP地址。
3. 学会使用PING命令测试静态路由的连通性。
4. 掌握默认路由的概念及其配置方法。
5. 学会在简单网络中部署静态路由时的故障排除方法。
三、实习环境1. 实习工具：华为eNSP软件。
2. 实习设备：三台路由器（R1、R2、R3），三台PC。
3. 网络拓扑：PC1和PC2连接在R1的Fa0/0接口，PC3连接在R2的Fa0/0接口，R1和R2通过Fa0/1接口连接，R2和R3通过Fa0/1接口连接。
四、实习步骤1. 配置路由器接口IP地址：R1的Fa0/0接口配置为192.168.1.1/24，Fa0/1接口配置为192.168.2.1/24；R2的Fa0/0接口配置为192.168.1.2/24，Fa0/1接口配置为192.168.2.2/24；R3的Fa0/0接口配置为192.168.3.1/24。
2. 配置静态路由：(1) 在R1上配置去往R2所在网段的静态路由：`[R1] ip route-static 192.168.2.0 24 192.168.1.2`(2) 在R2上配置去往R1和R3所在网段的静态路由：`[R2] ip route-static 192.168.1.0 24 192.168.2.1` `[R2] ip route-static 192.168.3.0 24 192.168.2.1` (3) 在R3上配置去往R2所在网段的静态路由：`[R3] ip route-static 192.168.2.0 24 192.168.3.2` 3. 测试静态路由连通性：(1) 在PC1上PING PC2：`[PC1] ping 192.168.1.2`(2) 在PC1上PING PC3：`[PC1] ping 192.168.3.1`(3) 在PC2上PING PC3：`[PC2] ping 192.168.3.1`4. 配置默认路由：(1) 在R1上配置默认路由：`[R1] ip route-static 0.0.0.0 0 192.168.2.2`(2) 在R2上配置默认路由：`[R2] ip route-static 0.0.0.0 0 192.168.1.2`(3) 在R3上配置默认路由：`[R3] ip route-static 0.0.0.0 0 192.168.1.2`5. 测试默认路由连通性：(1) 在PC1上PING PC3：`[PC1] ping 192.168.3.1`(2) 在PC2上PING PC3：`[PC2] ping 192.168.3.1`6. 故障排除：(1) 若PING不通，检查。
实验三 路由器静态路由及默认路由设置
实验三路由器静态路由及默认路由设置
一、实验目的
1．掌握路由器Telnet管理方式。
2．掌握静态路由及默认路由配置方式。
3．掌握网络连通测试命令ping及tracert/tracerout使用方法。
二、实验环境
实验拓扑图如下所示：
网络拓扑图说明：路由器的串口是背对背的直接连接，因此，有一个串口要配置时钟速率，使用clock rate命令进行配置，配置时钟速率的一串口为DCE端。
三、实验步骤
（1）如图所示完成拓扑图的建立。
（按照拓扑图要求，添加串行接口模块）
（2）如图所示配置路由器各接口及主机的IP地址。
局域网与组网工程实训教程
·4·
（3）在Router0及Router3上配置默认路由，在Router2上配置静态路由。
（4）运行show ip route命令，查看3个路由器的路由表（注意该命令所处的工作模式）（4）运行ping命令，测试整个网络的连通性。
（6）在主机上运行tracert命令或在路由器上运行traceroute命令，查看数据包的传输过程，分析查看结果。
（7）在Router2设置远程登录管理功能，实现任何主机都可以Telnet到该路由器上进行配置管理。
四、实验报告要求
1．实验目的、环境
2．实验步骤及结果
3．写出实验的心得体会。
静态路由配置实验
静态路由配置实验一．实验示例图如图所示，三台路由器RA,RB,RC直连，RA和RC下分别连接着两台PC，如图规划，给路由器写上配置，实现两台PC的相互通信。
二．配置思路：1.给路由器各连接的端口写上IP；2.配置静态路由，使用下一条端口，实现PC通信。
三．具体配置：1.RA配置sysname RA#interface Ethernet0/0/1undo shutdownip address 10.0.1.1 255.255.255.0#interface GigabitEthernet0/0/2undo shutdownip address 10.0.2.1 255.255.255.0#ip route-static 10.0.3.0 255.255.255.0 10.0.2.2ip route-static 10.0.4.0 255.255.255.0 10.0.2.22.RB配置：Sysname RB#interface GigabitEthernet0/0/2undo shutdownip address 10.0.2.2 255.255.255.0#interface GigabitEthernet0/0/3undo shutdownip address 10.0.3.1 255.255.255.0#ip route-static 10.0.1.0 255.255.255.0 10.0.2.1ip route-static 10.0.4.0 255.255.255.0 10.0.3.23.RC配置：Sysname RC#interface Ethernet0/0/1undo shutdownip address 10.0.4.1 255.255.255.0#interface GigabitEthernet0/0/3undo shutdownip address 10.0.3.2 255.255.255.0#ip route-static 10.0.1.0 255.255.255.0 10.0.3.1ip route-static 10.0.2.0 255.255.255.0 10.0.3.1四．验证实验结果:两台PC写上ip以后，可以实现通信五．静态路由的意义及优点：静态路由是由管理员手工配制而生成的路由，其优先级为60（直连路由优先级为0，RIP优先级为100）;静态路由的优点为:1.使用简单，容易实现；2.可精确控制路由走向，对网络进行最优化调整；3.对设备性能要求较低，不额外占用链路带宽；4.适用于小规模，稳定的网络5.路径选择的控制，即控制某些目的网络的路由走向（配置路由：IP route-static+非直连网段+下一条端口IP）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络实验(4B)
实验名称：路由器的基本操作及静态路由配置实验
实验目的：了解路由器的基本结构，功能，使用环境以及基本参数的配置。
实验要求：
1．配置路由器接口的IP地址。
2．设置静态路由。
3. 测试静态路由：ping IP 地址; trace IP 地址
4．写出实验报告
实验准备知识：
一、实验环境的搭建：
•准备 PC 机 2 台，操作系统为 Windows XP ；
•准备Huawei S2501E 路由器 3 台；
•路由器串口线（2对）
•交叉线（或通过交换机的直连线）网线 2条；
• Console电缆2条。
步骤：del 删除各个路由器原有的路由表
✓第一步：设置Router1
[Quidway]SYSNAME R1
➢[R1] interface Ethernet 0
#设置其IP地址
➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0
shutdown
undo shutdown #激活此以太网口！！（对此口配置了IP地址后用此命令）
#进入串口Serial0视图
➢[R1-Ethernet0] interface serial 0
#设置其IP地址
➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0
shutdown
undo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）
#设置链路层协议为PPP
➢[R1-Serial0] link-protocol ppp
#进入系统视图
➢[R1-Serial0] quit
#添加静态路由
➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由（R2的以太网接口）
[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置
➢[R1] save
#重启路由器
➢[R1] reboot
✓第二步：设置Router2
[Quidway]SYSNAME R2
#进入以太网接口视图：
➢[R2] interface Ethernet 0
#设置其IP地址
➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0
shutdown
undo shutdown #激活此以太网口！！！
#进入串口Serial0视图
➢[R2-Ethernet0] interface serial 0
#设置其IP地址
➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0
shutdown
undo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）
#设置链路层协议为PPP
➢[R2-Serial0] link-protocol ppp
#进入系统视图
➢[R2-Serial0] quit
#进入串口Serial1视图
➢[R2] interface serial 1
#设置其IP地址
➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0
shutdown
undo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP
➢[R2-Serial1] link-protocol ppp
#进入系统视图
➢[R2-Serial1] quit
#添加静态路由
➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置
➢[R2] save
#重启路由器
➢[R2] reboot
✓第三步：设置Router3
[Quidway]SYSNAME R3
#进入以太网接口视图：
➢[R3] interface Ethernet 0
#设置其IP地址
➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0
shutdown
undo shutdown #激活此以太网口！！！
#进入串口Serial1视图
➢[R3-Ethernet0] interface serial 1
#设置其IP地址
➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0
shutdown
undo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP
➢[R3-Serial1] link-protocol ppp
#进入系统视图
➢[R3-Serial1] quit
#添加静态路由
➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置
➢[R3] save
#重启路由器
➢[R3] reboot
✓第四步：设置主机TCP/IP属性：
➢PC1：
IP地址：10.0.0.1
子网掩码：255.255.255.0
默认网关：10.0.0.2
➢PC2：
IP地址：40.1.0.2
子网掩码：255.255.255.0
默认网关：40.1.0.1
✓第四步：用Ping命令测试
结论：整个网络是连通的
2个路由器的静态路由表
查看路由！！！
[R1]
[R1]display ip routing-table
Routing Tables:
Destination/Mask Proto Pref Metric Nexthop Interface
10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet0
10.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0
20.1.1.0/24 Direct 0 0 20.1.1.1 Serial1
20.1.1.1/32 Direct 0 0 20.1.1.1 Serial1
20.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack0
30.1.1.0/24 Static60 0 20.1.1.1 Serial1
127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-table
Routing Tables:
Destination/Mask Proto Pref Metric Nexthop Interface
10.1.1.0/24 Static60 0 20.1.1.2 Serial1
20.1.1.0/24 Direct 0 0 20.1.1.2 Serial1
20.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0
20.1.1.2/32 Direct 0 0 20.1.1.2 Serial1
30.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet0
30.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0
127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。
