06版表面粗糙度的新规定
第五节零件的表面粗糙度(新标准)stu(精品-值得参考)
表面粗糙度的选用
Ra(μm) 50 25 12.5 6.3 3.2 1.6 0.8应用举例
明显可见刀痕 可见刀痕
粗车、粗铣、粗刨、钻、粗 粗糙度值最大的加工面，一般很少应
纹锉刀和粗砂轮加工
用
微见刀痕 可见加工痕迹 微见加工痕迹 看不见加工痕迹
粗车、刨、立铣、平铣、钻 不接触表面，不重要的接触面，如螺
基本符号加一小圆，表示表面是用不去除材料的方法获得。 例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。 或是用于保持原供应状况的表面（包括保持上道工序的状况）
在上述三个符号的上边均可加一横线，用于标注有关参数和 说明
在上述三个符号的上边均可加一小圆，表示所有表面具有相同 的表面粗糙度要求要求
2、表面结构要求代号
8N9
Ra 6.3
10N9
Ra 6.3
Ra 6.3
( ) Ra 12.5
Ra 3.2
X Ra 12.5
Ra 6.3
Ra 12.5
Ra 12.5
X
Ra 3.2 Ra 3.2
X
Ra 12.5
X Ra 3.2
Ra 3.2
Ra 3.2
X Ra 12.5
Ra 6.3
改错
Ra 12.5
Ra 3.2
Ra 12.5 Ra 12.5
表面结构要求标注的主要规定
• 用细实线相连的表面只标注一次。
Ra 3.2
表面结构要求标注的主要规定
• 同一表面上有不同的表面结构要求要求 时，必须用细实线画出其分界线，并标 注出相应的表面结构要求代号和尺寸。
Ra 0.8
Ra 3.2
选择出标注正确的表面结构要求
Ra 6.3

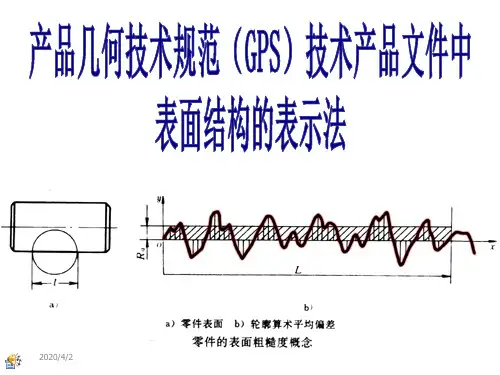

粗糙度新国标
2020/4/2
6 表面结构符号、代号的含义
2020/4/2
2020/4/2
7 表面结构要求的标注示例
2020/4/2
2020/4/2
2020/4/2
2020/4/2
2020/4/2
即： n yi2 min i1
2020/4/2
有关检验规范的基本术语
• 轮廓算术平均中线m ：在取样长度内，将实际轮 廓划分上下两部分，且使上下面积相等的直线 。
• 即：F1+F3+…+F2n-1= F2+F4+…+F2n
F1
F2
y=f(x)
Fn
0
G1
G2
L
2020/4/2
x Gm
轮廓参数
轮廓参数，与GB/T 3505标准相关的参数 有：
面结构要求; • c- 注写加工方法“,车”“、铣”“、镀”等; • d- 注写表面纹理方向, 如“=”“、×”、“M”等; • e- 注写加工余量。
2020/4/2
表面加工纹理方向：指表面微观结构的主要方向，由所采 用的加工方法或其它因素形成，必要时才规定。
2020/4/2
加工纹理方向符号标注示例
廓算术平均偏差 Ra、轮廓最大高度 Rz 中的两个 高度为最多。粗糙度轮廓也称 R 轮廓。
2020/4/2
基本概念
• 零件表面的形貌可分为三种情况： (1)表面粗糙度：零件表面所具有的微小峰谷的不
平程度，其波长和波高之比一般小于 50。属 于微观几何形状误差。
2020/4/2
最新国家标注：表面粗糙度
(3)形状误差 ：零件表面中峰谷的波长和波高之比 形状误差
大于1000的不平程度属于形状误差。 的不平程度属于形状误差。 大于 的不平程度属于形状误差
11/26/2010
表面粗糙度对零件性能的影响
影响零件的耐磨性。 影响零件的耐磨性。 影响配合性质的稳定性。 影响配合性质的稳定性。 影响零件的疲劳强度。 影响零件的疲劳强度。 影响零件的抗腐蚀性。 影响零件的抗腐蚀性。 影响零件的密封性。 影响零件的密封性。 对零件的外观、测量精度、 对零件的外观、测量精度、表面光学性 能、导电导热性能和胶合强度等也有着 不同程度的影响。 不同程度的影响。
轮廓参数
轮廓参数， 轮廓参数，与GB/T 3505标准相关的参数 标准相关的参数 有： —R轮廓（粗糙度参数）； R轮廓（粗糙度参数）； —W轮廓（波纹度参数）； W轮廓（波纹度参数）； —P轮廓（原始轮廓参数）。 P轮廓（原始轮廓参数）。
11/26/2010
R轮廓（粗糙度参数） 轮廓（粗糙度参数） 轮廓
11/26/2010
评定表面结构常用的参数（三大参数） 评定表面结构常用的参数（三大参数）
轮廓参数( 定义) 轮廓参数 由 GB/T35052000 定义 图形参数( 定义) 图形参数 由 GB/T18618- 2002 定义 支承率 曲 线 参 数 ( 由 GB/T18778.2- 2003 和 GB/T18778.32006 定义 。 定义) 其中轮廓参数是我国机械图样中目前最常用的, 其中轮廓参数是我国机械图样中目前最常用的 轮廓算术平均偏差 Ra、轮廓最大高度 Rz 中的两 、 个高度为最多。 轮廓。 个高度为最多。粗糙度轮廓也称 R 轮廓。
11/26/2010
( 3) 极限值判断规则
最新国家标注：表面粗糙度
a 上限或下限符号U或L
B 滤波器类型“x”。标准滤波器是高斯滤波器(GB/T 18777)。 以前的标准滤波器是2RC滤波器。将来也可能对其他的滤波器 进行标准化。在转换期间，在图样上标注滤波器类型对某些公 司比较方便。滤波器类型可以标注为“高斯滤波器”或 “2RC"。滤波器名称并没有标准化，但这里所建议的标注名 称是明确的，无争议的。
8/20/2013
最大规则: 运用本规则时, 被检的整个表面 上测得的参数值一个也不应超过给定的极 限值。 16%规则是所有表面结构要求标注的默认 规则。即当参数代号后未标注写“max”字 样时, 均默认为应用 16%规则( 例如 Ra0.8) 。反之, 则应用最大规则( 例如 Ramax0.8)
8/20/2013
有关检验规范的基本术语
评定表面粗糙度的基准线,有以下两种：
轮廓的最小二乘中线m
在取样长度内，使轮廓上各点至一条该线的距离平方 和为最小。
即：
yi2 min
i 1
n
8/20/2013
有关检验规范的基本术语
轮廓算术平均中线m ：在取样长度内，将实际轮 廓划分上下两部分，且使上下面积相等的直线 。
当应用最大规则（默认传输带）时参数的注法
双向极限的注法
加工工艺和表面粗糙度要求的注法
8/20/2013
镀覆和表面粗糙度要求的注法
垂直于视图所在投影面的表面纹理方向的注法
8/20/2013
5 表面结构要求在图样中的注法
图1 表面结构要求的注写方向
8/20/2013
标注在轮廓线上或指引线上
表面结构的注写和读取方向与尺寸的注写和读取方向一 致。表面结构要求可标注在轮廓线上, 其符号应从材料 外指向并接触表面, 如图 2 所示。必要时, 表面结构也 可用带箭头或黑点的指引线引出标注, 如图 3 所示。
表面粗糙度的标注方法有了新规定
表面粗糙度的标注方法有了新规定——华科大教师团队部资料表面粗糙度是工程图样和技术文件中的重要容，GB/T 131‐2006《产品几何技术规（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。
例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。
例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。
06版GBT131表面结构要求标注方法新标准
新手上路]06版GB/T131表面结构要求标注方法新标准《现代模具》2008年1月刊来源:《现代模具》时间:2008-2-25 16:07:21表面结构要求包括粗糙度、波纹度、原始轮廓等参数。
其表示方法的标准是模具设计不可缺少的常用标准。
作为规定表面结构标注方法重要基础性国家标准的GB/T131-1993《机械制图、表面粗糙度符号、代号及其标注》国家标准于2006年被修订为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
新版标准采用ISO 1302：2002《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(英文版)，共有11章及10个附录，分别对技术产品文件中表面结构的表示方法作出了规定，适用于所有产品对表面结构有要求的标注。
与原1993年版旧标准相比，技术内容发生了很大变化。
因此，贯彻标准时需要加以注意。
1注意表面结构表示法所属标准化领域的变化本次修订，将表面结构表示法从机械制图领域划归为产品几何技术规范领域。
因此，标准名称由原来的《机械制图、表面粗糙度符号、代号及其标注》修改为《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
将表面结构表示法所属标准化领域加以捋顺，有利于标准之间的相互协调。
2注意表面结构符号分类的变化新版标准对表面结构图形符号的规定没有变化，但对表面结构图形符号的分类作了调整。
1993年版对表面结构表示有粗糙度符号和粗糙度代号之称。
其中，表示粗糙度的图形称为粗糙度符号;而粗糙度的符号和数字则统称为粗糙度代号。
而新标准则一律称为表面结构的图形符号。
此外，新标准还对表面结构的图形符号进一步做了分类。
分为基本图形符号、扩展图形符号、完整图形符号三种，并分别给出了各自的定义。
其中，基本图形符号即1993版中所称的基本符号。
新标准将原来的表示表面可以用任何方法获得的符号称为基本图形符号，将原来的表示表面可以用去除材料的方法获得粗糙度的符号以及不允许用去除材料的方法获得表面粗糙度的符号统称为扩展图形符号。
06版表面粗糙度的新规定
06版GB/T131表面结构要求标注方法新标准来源:《现代模具》时间:2008-2-25 16:07:21表面结构要求包括粗糙度、波纹度、原始轮廓等参数。
其表示方法的标准是模具设计不可缺少的常用标准。
作为规定表面结构标注方法重要基础性国家标准的GB/T131-1993《机械制图、表面粗糙度符号、代号及其标注》国家标准于2006年被修订为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
新版标准采用ISO 1302：2002《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(英文版)，共有11章及10个附录，分别对技术产品文件中表面结构的表示方法作出了规定，适用于所有产品对表面结构有要求的标注。
与原1993年版旧标准相比，技术内容发生了很大变化。
因此，贯彻标准时需要加以注意。
1注意表面结构表示法所属标准化领域的变化本次修订，将表面结构表示法从机械制图领域划归为产品几何技术规范领域。
因此，标准名称由原来的《机械制图、表面粗糙度符号、代号及其标注》修改为《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
将表面结构表示法所属标准化领域加以捋顺，有利于标准之间的相互协调。
2注意表面结构符号分类的变化新版标准对表面结构图形符号的规定没有变化，但对表面结构图形符号的分类作了调整。
1993年版对表面结构表示有粗糙度符号和粗糙度代号之称。
其中，表示粗糙度的图形称为粗糙度符号;而粗糙度的符号和数字则统称为粗糙度代号。
而新标准则一律称为表面结构的图形符号。
此外，新标准还对表面结构的图形符号进一步做了分类。
分为基本图形符号、扩展图形符号、完整图形符号三种，并分别给出了各自的定义。
其中，基本图形符号即1993版中所称的基本符号。
新标准将原来的表示表面可以用任何方法获得的符号称为基本图形符号，将原来的表示表面可以用去除材料的方法获得粗糙度的符号以及不允许用去除材料的方法获得表面粗糙度的符号统称为扩展图形符号。
表面粗糙度最新国家标注
评定长度一般按5个取样长n 度来确定。
3/29/2020
评定表面粗糙度的基准线
评定表面粗糙度的基准线,有以下两种： 轮廓的最小二乘中线m
在取样长度内，使轮廓上各点至一条该线的距离平方和为 最小。
即： n yi2 min i 1
技术产品文件中表面结构要求标注的控制元素
3/29/2020
a 上限或下限符号U或L b 滤波器类型“x”。标准滤波器是高斯滤波器(GB/T 18777)。
以前的标准滤波器是2RC滤波器。将来也可能对其他的滤波器 进行标准化。在转换期间，在图样上标注滤波器类型对某些公 司比较方便。滤波器类型可以标注为“高斯滤波器”或 “2RC"。滤波器名称并没有标准化，但这里所建议的标注名 称是明确的，无争议的。
表面粗糙度GB/T 131- 2006
重机技术中心标准化 侯岩舒 2016.8
新国标 GB/131- 2006《产品几何技术规范( GPS) 技术产品文件中表面结构的表示法》
充分考虑了对零件表面质量影响的多种因素, 除表面粗糙度外还有在机械加工过程中, 由 于机床、工件和刀具系统的振动, 在工件表 面所形成的间距比粗糙度大得多的表面不平 度、即波纹度的影响。所以, 表面粗糙度、 表面波纹度以及表面几何形状误差总是同时 生成并存在同一表面上综合影响零件的表面 轮廓。
3/29/2020
5 表面结构要求在图样中的注法
图1 表面结构要求的注写方向
3/29/2020
标注在轮廓线上或指引线上
表面结构的注写和读取方向与尺寸的注写和读取方向一 致。表面结构要求可标注在轮廓线上, 其符号应从材料 外指向并接触表面, 如图 2 所示。必要时, 表面结构也 可用带箭头或黑点的指引线引出标注, 如图 3 所示。
最新国家标注：表面粗糙度
5/22/2014
有关检验规范的基本术语
取样长度l：评定表面粗糙度所规定的一段基准线长度。 应与表面粗糙度的大小相适应。规定取样长度是为了 限制和减弱表面波纹度对表面粗糙测量结果的影响， 一般在一个取样长度内应包含５个以上的波峰和波谷。 （标准见书P108 表5-1。） 评定长度 ln：为了全面、充分地反映被测表面的特性， 在评定或测量表面轮廓时所必需的一段长度。评定长 度可包括一个或多个取样长度。表面不均匀的表面， L L L L L 宜选用较长的评定长度。 n 评定长度一般按5个取样长度来确定。
5/22/2014
有关检验规范的基本术语
评定表面粗糙度的基准线,有以下两种：
轮廓的最小二乘中线m
在取样长度内，使轮廓上各点至一条该线的距离平方 和为最小。
即：
2 y i min i 1
n
5/22/2014
有关检验规范的基本术语
轮廓算术平均中线m ：在取样长度内，将实际轮 廓划分上下两部分，且使上下面积相等的直线 。
5/22/2014
两种或多种工艺获得的同一表面的注法
由几种不同的工艺方法获得的同一表面，当需要明确每种 工艺方法获得的同一表面。当需要明确每种工艺方法的表 面结构要求时，可按图12进行标注。
5/22/2014
图12 多种工艺方法获得的同一表面的标注
可按图 12(a)所示进行标注(图中 Fe 表示基体材料为钢 ,Ep 表示加工工艺为电镀)。 图 12(b)所示为三个连续的加工工序的表面结构、尺寸和 表面处理的标注。 第一道工序: 单向上限值, Rz=1.6μ m, “16%规则”( 默 认), 默认评定长度, 表面纹理没有要求, 用去除材料的 工艺。 第二道工序: 镀铬, 无其它表面结构要求。 第三道工序: 一个单向上限值, 仅对长度 50mm 的圆柱表 面有效, Rz=6.3μ m, “16%规则”( 默认), 默认评定长 度, 表面纹理没有要求, 磨削加工工艺。
表面粗糙度的标注方法-新规定
表面粗糙度的标注方法有了新规定表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS ）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01起代替GB/T 131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a ）允许任何工艺 （b ）去除材料 （c ）不去除材料图1表面粗糙度各项要求标注的位置如图2所示：图2例1（见图3）：图3例2（见图4）：图4例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3个取样长度，见图5）：图5例4（见图6）：图62. 表面粗糙度的注写和读取方向要与尺寸的注写和读取方向一致（见图7），并标注在轮廓线上（轮廓线的延长线上）或指引线上（见图8和图9）。
图7 图8（a ） （b ）图93. 必要时也可标注在特征尺寸的尺寸线上（见图10和图11）或形位公差的框格上（见图12）。
图10（a） （b）图11（a） （b）图124. 当多个表面有相同要求或图纸空间有限时，可采用简化注法（见图13～图15）。
注：图示的表面粗糙度符号是指对图形中封闭轮廓的周边六个面的共同要求（不包括前后面）。
图13（a） （b）注：多数表面有相同要求，可统一标注在标题栏的附近，而不是标注在图形的右上角。
图14（a）（b）注：用带字母或不带字母的图形符号，以等式的形式注写在图形或标题栏附近。
图155. 两种或多种工艺获得的同一表面的注法（见图16）。
注：同时给出镀覆前后的表面粗糙度要求的注法。
图16二、标注表面粗糙度以前应弄清楚的几个问题1. 什么是传输带/取样长度？其具体数值是多少？在图样上如何标注？在什么情况下可不标注？2. 什么是评定长度？它与取样长度有什么关系？在图样上如何标注？在什么情况下可不标注？3. 极限值的两个判断规则是什么？在图样上如何表示？4. 单向极限和双向极限在图样上如何表示？在什么情况下可省略“U”、“L”？5. Rz的含义是什么？它与原Ry是什么关系？参考资料GB/T 131-2006产品几何技术规范（GPS）技术产品文件中表面结构的表示法李震、崔长德 2007-05-20。
表面粗糙度的标注方法有了新规定
表面粗糙度的标注方法有了新规定——华科大教师团队内部资料表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。
例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。
例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。
表面粗糙度标注新规
表面粗糙度的标注方法新规表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。
例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。
例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。
