材料力学习题练习最新版
材料力学习题及答案
材料⼒学习题及答案材料⼒学习题⼀⼀、计算题1．（12分）图⽰⽔平放置圆截⾯直⾓钢杆（2ABC π=∠），直径mm 100d =，m l 2=，m N k 1q =，[]MPa 160=σ，试校核该杆的强度。
2．（12分）悬臂梁受⼒如图，试作出其剪⼒图与弯矩图。
3．（10分）图⽰三⾓架受⼒P 作⽤，杆的截⾯积为A ，弹性模量为E ，试求杆的内⼒和A 点的铅垂位移Ay δ。
4．（15分）图⽰结构中CD 为刚性杆，C ，D 处为铰接，AB 与DE 梁的EI 相同，试求E 端约束反⼒。
5. (15分) 作⽤于图⽰矩形截⾯悬臂⽊梁上的载荷为：在⽔平平⾯内P 1=800N ，在垂直平⾯内P 2=1650N 。
⽊材的许⽤应⼒[σ]=10MPa 。
若矩形截⾯h/b=2，试确定其尺⼨。
三．填空题（23分）1．（4分）设单元体的主应⼒为321σσσ、、，则单元体只有体积改变⽽⽆形状改变的条件是＿＿＿＿＿＿＿＿＿＿；单元体只有形状改变⽽⽆体积改变的条件是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．（6分）杆件的基本变形⼀般有＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿四种；⽽应变只有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿两种。
3．（6分）影响实际构件持久极限的因素通常有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿，它们分别⽤＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿来加以修正。
4.（5分）平⾯弯曲的定义为＿＿＿＿＿＿＿＿＿＿＿＿_＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿_。
5.（2分）低碳钢圆截⾯试件受扭时，沿＿＿＿＿＿＿＿＿＿＿＿＿截⾯破坏；铸铁圆截⾯试件受扭时，沿＿＿＿＿＿＿＿＿＿＿＿＿⾯破坏。
四、选择题（共2题，9分）2．（5分）图⽰四根压杆的材料与横截⾯均相同，试判断哪⼀根最容易失稳。
答案：（）材料⼒学习题⼆⼆、选择题：（每⼩题3分，共24分）1、危险截⾯是______所在的截⾯。
材料力学试题及答案
材料力学试题及答案一、选择题（每题2分，共20分）1. 材料力学中，下列哪一项不是基本力学性质？A. 弹性B. 塑性C. 硬度D. 韧性2. 材料在拉伸过程中，当应力达到屈服点后，材料将：A. 断裂B. 产生永久变形C. 恢复原状D. 保持不变3. 材料的弹性模量是指：A. 材料的密度B. 材料的硬度C. 材料的抗拉强度D. 材料在弹性范围内应力与应变的比值4. 根据材料力学的胡克定律，下列说法正确的是：A. 应力与应变成正比B. 应力与应变成反比C. 应力与应变无关D. 应力与应变成线性关系5. 材料的疲劳寿命是指：A. 材料的总寿命B. 材料在循环加载下达到破坏的周期数C. 材料的断裂寿命D. 材料的磨损寿命6. 材料的屈服强度是指：A. 材料在弹性范围内的最大应力B. 材料在塑性变形开始时的应力C. 材料的抗拉强度D. 材料的极限强度7. 材料的断裂韧性是指：A. 材料的硬度B. 材料的抗拉强度C. 材料抵抗裂纹扩展的能力D. 材料的屈服强度8. 材料力学中的泊松比是指：A. 材料的弹性模量B. 材料的屈服强度C. 材料在拉伸时横向应变与纵向应变的比值D. 材料的断裂韧性9. 在材料力学中，下列哪一项是衡量材料脆性程度的指标？A. 弹性模量B. 屈服强度C. 断裂韧性D. 泊松比10. 材料在受力过程中，当应力超过其极限强度时，将：A. 发生弹性变形B. 发生塑性变形C. 发生断裂D. 恢复原状答案1. C2. B3. D4. A5. B6. B7. C8. C9. C10. C试题二、简答题（每题10分，共30分）1. 简述材料力学中材料的三种基本力学性质。
2. 解释什么是材料的疲劳现象，并简述其对工程结构的影响。
3. 描述材料在拉伸过程中的四个主要阶段。
答案1. 材料的三种基本力学性质包括弹性、塑性和韧性。
弹性指的是材料在受到外力作用时发生变形，当外力移除后能够恢复原状的性质。
塑性是指材料在达到一定应力水平后，即使外力移除也无法完全恢复原状的性质。
材料力学试题及答案
材料力学试题及答案一、选择题（每题2分，共20分）1. 材料力学中，弹性模量E的单位是（）。
A. N/mB. N·mC. PaD. m/N答案：C2. 材料力学中，材料的屈服强度通常用（）表示。
A. σyB. σsC. σbD. E答案：A3. 根据胡克定律，当应力超过材料的弹性极限时，材料将（）。
A. 保持弹性B. 发生塑性变形C. 发生断裂D. 无法预测答案：B4. 材料力学中，第一强度理论认为材料破坏的原因是（）。
A. 最大正应力B. 最大剪应力C. 最大正应变D. 最大剪应变答案：A5. 下列哪种材料不属于脆性材料（）。
A. 玻璃B. 铸铁C. 混凝土D. 铝答案：D6. 材料力学中，梁的弯曲应力公式为（）。
A. σ = Mc/IB. σ = Mc/IbC. σ = Mc/ID. σ = Mc/Ib答案：C7. 在材料力学中，梁的剪应力公式为（）。
A. τ = VQ/IB. τ = VQ/ItC. τ = VQ/ID. τ = VQ/It答案：B8. 材料力学中，梁的挠度公式为（）。
A. δ = (5PL^3)/(384EI)B. δ = (5PL^3)/(384EI)C. δ = (PL^3)/(48EI)D. δ = (PL^3)/(48EI)答案：C9. 材料力学中，影响材料屈服强度的因素不包括（）。
A. 材料的微观结构B. 加载速度C. 温度D. 材料的密度答案：D10. 材料力学中，影响材料疲劳强度的因素不包括（）。
A. 应力集中B. 表面粗糙度C. 材料的硬度D. 材料的导热性答案：D二、填空题（每题2分，共20分）1. 材料力学中，材料在外力作用下，其形状和尺寸发生的变化称为______。
答案：变形2. 材料力学中，材料在外力作用下，其内部产生的相互作用力称为______。
答案：应力3. 材料力学中，材料在外力作用下，其内部产生的相对位移称为______。
答案：应变4. 材料力学中，材料在外力作用下，其内部产生的单位面积上的力称为______。
材料力学试题及答案
材料力学试题及答案一、选择题（每题5分，共25分）1. 下列哪个选项是材料力学的基本假设之一？A. 材料是各向同性的B. 材料是各向异性的C. 材料是均匀的D. 材料是线弹性的答案：A2. 在材料力学中，下列哪个公式表示杆件的正应力？A. σ = F/AB. τ = F/AC. σ = F/LD. τ = F/L答案：A3. 当材料受到轴向拉伸时，下列哪个选项是正确的？A. 拉伸变形越大，材料的强度越高B. 拉伸变形越小，材料的强度越高C. 拉伸变形与材料的强度无关D. 拉伸变形与材料的强度成正比答案：B4. 下列哪种材料在拉伸过程中容易发生断裂？A. 钢材B. 铸铁C. 铝合金D. 塑料答案：B5. 下列哪个选项表示材料的泊松比？A. μ = E/GB. μ = G/EC. μ = σ/εD. μ = ε/σ答案：C二、填空题（每题10分，共30分）6. 材料力学研究的是材料在______作用下的力学性能。
答案：外力7. 材料的强度分为______强度和______强度。
答案：屈服强度、断裂强度8. 材料在受到轴向拉伸时，横截面上的正应力公式为______。
答案：σ = F/A三、计算题（每题25分，共50分）9. 一根直径为10mm的圆钢杆，受到轴向拉伸力F=20kN 的作用，求杆件横截面上的正应力。
解：已知：d = 10mm，F = 20kNA = π(d/2)^2 = π(10/2)^2 = 78.5mm^2σ = F/A = 20kN / 78.5mm^2 = 255.8N/mm^2答案：杆件横截面上的正应力为255.8N/mm^2。
10. 一根长度为1m的杆件，受到轴向拉伸力F=10kN的作用，已知材料的弹性模量E=200GPa，泊松比μ=0.3，求杆件的伸长量。
解：已知：L = 1m，F = 10kN，E = 200GPa，μ = 0.3ε = F/(EA) = 10kN / (200GPa × π(10mm)^2) =0.025δ = εL = 0.025 × 1000mm = 25mm答案：杆件的伸长量为25mm。
材料力学考试习题
材料力学考试习题(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--材料力学习题第2章2-1 试求出图示各杆Ⅰ—Ⅰ截面上的内力。
2-2图示矩形截面杆，横截面上正应力沿截面高度线性分布，截面顶边各点处的正应力均为MPa100max=σ，底边各点处的正应力均为零。
杆件横截面上存在何种内力分量，并确定其大小（C点为截面形心）。
2-3 试指出图示各单元体表示哪种应力状态。
2-4 已知应力状态如图所示（应力单位为MPa），试用解析法计算图中指定截面的应力。
2-5 试作应力圆来确定习题2-4图中指定截面的应力。
2-6已知应力状态如图所示（应力单位为MPa ），试用解析法求：（1）主应力及主方向；（2）主切应力及主切平面；（3）最大切应力。
2-7 已知应力状态如习题2-6图所示，试作应力圆来确定：（1）主应力及主方向； （2）主切应力及主切平面；（3）最大切应力。
2-8已知构件内某点处的应力状态为两种应力状态的叠加结果，试求叠加后所得 应力状态的主应力、主切应力。
2-9图示双向拉应力状态，σσσ==y x 。
试证明任一斜截面上的正应力均等于σ，而切应力为零。
2-10 已知K 点处为二向应力状态，过K 点两个截面上的应力如图所示（应力单位为MPa ）。
试分别用解析法与图解法确定该点的主应力。
2-11 一点处的应力状态在两种坐标系中的表示方法分别如图 a)和b)所示。
试确定未知的应力分量y y x xy '''σττ、、的大小与方向。
2-12 图示受力板件，试证明尖角A 处各截面的正应力与切应力均为零。
2-13 已知应力状态如图所示（单位为MPa ），试求其主应力及第一、第二、第三不变量321I I I 、、。
2-14 已知应力状态如图所示（单位为MPa ），试画三向应力圆，并求主应力、最大正应力与最大切应力。
第3章3-1 已知某点的位移分量u = A ， v = Bx +Cy +Dz ， w = Ex 2+Fy 2+Gz 2+Ixy +Jyz +Kzx 。

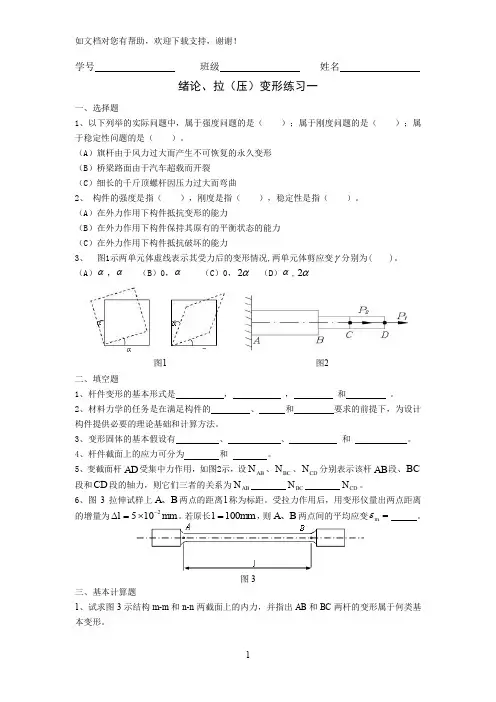

材料力学标准练习
学号 班级 姓名绪论、拉（压）变形练习一一、选择题1、以下列举的实际问题中，属于强度问题的是（ ）；属于刚度问题的是（ ）；属于稳定性问题的是（ ）。
（A ）旗杆由于风力过大而产生不可恢复的永久变形（B ）桥梁路面由于汽车超载而开裂（C ）细长的千斤顶螺杆因压力过大而弯曲2、 构件的强度是指（ ），刚度是指（ ），稳定性是指（ ）。
（A ）在外力作用下构件抵抗变形的能力（B ）在外力作用下构件保持其原有的平衡状态的能力（C ）在外力作用下构件抵抗破坏的能力3、 图1示两单元体虚线表示其受力后的变形情况,两单元体剪应变γ分别为( )。
（A ）α，α （B ）0，α （C ）0，α2 （D ）α,α2图1 图2二、填空题1、杆件变形的基本形式是 ， ， 和 。
2、材料力学的任务是在满足构件的 、 和 要求的前提下，为设计构件提供必要的理论基础和计算方法。
3、变形固体的基本假设有 、 、 和 。
4、杆件截面上的应力可分为 和 。
5、变截面杆AD 受集中力作用，如图2示，设AB N 、BC N 、CD N 分别表示该杆AB 段、BC 段和CD 段的轴力，则它们三者的关系为AB N BC N CD N 。
6、图3拉伸试样上B A 、两点的距离l 称为标距。
受拉力作用后，用变形仪量出两点距离的增量为mm l 2105-⨯=∆。
若原长mm l 100=，则B A 、两点间的平均应变=m ε 。
图3三、基本计算题1、试求图3示结构m-m 和n-n 两截面上的内力，并指出AB 和BC 两杆的变形属于何类基本变形。
图3 图42、图4示三角形薄板因受外力作用而变形，角点B垂直向上的位移为0.03mm，但AB和BC仍保持为直线。
试求沿OB的平均应变，并求AB，BC两边在B点的角度改变。
3、求图5示各杆1-1、2-2、3-3 截面的轴力；并作出各杆轴力图。
图54、求图6示各杆1-1、2-2、3-3 截面的轴力；并作出各杆轴力图。
材料力学练习题与答案-全
材料力学练习题与答案-全1.当T三Tp时，剪切虎克定律及剪应力互等定理。
A、虎克定律成立，互等定理不成立B、虎克定律不成立，互等定理成立（正确答案）C、均不成立D、二者均成立2.木榫接头，当受F力作用时,接头的剪切面积和挤压面积分别是A、ab,lcB、cb,lbC、lb,cb（正确答案）D、lc,ab3.在下列四种材料中，（）不可以应用各向同性假设。
A、铸钢B、玻璃C、松木（正确答案）D、铸铁4.一细长压杆当轴向压力P达到临界压力Pcr时受到微小干扰后发生失稳而处于微弯平衡状态，此时若解除压力P，则压杆的微弯变形。
A、有所缓和B、完全消失（正确答案）C、保持不变D、继续增大；5.矩形截面偏心受压杆件发生变形。
A、轴向压缩、平面弯曲B、轴向压缩、平面弯曲、扭转C、轴向压缩、斜弯曲（正确答案）D、轴向压缩、斜弯曲、扭转6.当杆件处于弯扭组合变形时，对于横截面的中性轴有这样的结论，正确的是：A、一定存在（正确答案）B、不一定存在C、一定不存在7.梁在某一段内作用有向下的分布载荷时，在该段内它的弯矩图为。
A、上凸曲线；（正确答案）B、下凸曲线；C、带有拐点的曲线；D、斜直线8.图示结构中，AB为钢材，BC为铝，在P力作用下（）A、AB段轴力大B、BC段轴力大C、轴力一样大（正确答案）D、无法判断9.圆截面的悬臂梁在自由端受集中力的作用，若梁的长度增大一倍，其他条件不变，最大挠度是原来的倍。
图片2.pngA、2B、16C、8（正确答案）D、410.托架由横梁与杆组成。
若将杆由位于梁的下方改为位于梁的上方，其他条件不变，则此托架的承载力。
A、提高（正确答案）B、降低C、不变D、不确定11.单位长度的扭转角e与（）无关A、杆的长度（正确答案）B、扭矩C、材料性质D、截面几何性质12.矩形截面拉弯组合变形时，对于横截面的中性轴有以下的结论。
正确的是：。
A、过形心B、过形心且与ZC轴有一夹角；C、不过形心，与ZC轴平行；（正确答案）D、不过形心，与ZC轴有一夹角。
材料力学习题
材料力学习题09683(总54页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第1章习题1-1 试求图1-18所示杆件指定截面上的内力。
图1-18 求杆件指定截面上的内力1-2 如图1-19所示的圆轴在皮带力作用下等速转动，两皮带轮直径均为d。
试说明圆轴将发生何种变形，并求B轮左侧截面和右侧截面上的内力分量。
图1-19 求皮带轮轴的内力1-3 已知镗刀杆刀头C上受切削力P x=750N，P y=,P z=5kN，刀尖C点位于x-y平面内(见图1-20)。
试求镗刀杆根部A面的内力(镗刀杆自重不计)。
图1-20 求镗刀杆根部的内力1-4 横截面为等边三角形的杆，已知该截面上的正应力σ0为均匀分布(见图1-21)。
试求截面上的内力分量及其作用点。
1-5 图1-22拉伸试样上A、B两点的距离l称为标距。
受拉力作用后，用变形仪量出两点距离的增量为Δl=5×10-2mm。
若原长为l=100mm，试求A、B 两点间的平均应变εm。
图1-21 三角形截面的杆图1-22拉伸试样1-6 图1-23所示三角形薄板受外力作用而变形，角点B垂直向上的位移为，但AB和BC仍保持为直线。
试求沿OB的平均应变，并求AB、BC两边在B点的角度改变。
图1-23 三角形薄板第2章习题2-1 试求图2-38所示各杆在指定的横截面上的轴力，并作轴力图。
图2-38 求杆指定截面上的轴力并绘轴力图2-2 正方形截面钢杆，杆长为2l，截面边长为a，在中段铣去长为l、宽为a/2的槽。
受力如图2-39所示。
设P =15kN,l =1m,a =20mm,E =200GPa。
求杆内最大正应力及总伸长。
图2-39 局部削弱杆件的应力及变形2-3 在图2-40所示结构中，若钢拉杆BC的横截面直径为10mm，试求拉杆内的应力。
设由BC联接的1和2两部分均为刚体。
图2-40 求拉杆BC的应力2-4 图2-41所示为一夹紧装置，已知螺栓为M20(其螺纹部分内径d= mm)，许用应力[σ]=50MPa，若工件所受夹紧力为25kN。
材料力学习题集 (有答案)
绪 论一、 是非题1.1 材料力学主要研究杆件受力后变形与破坏的规律。
（ ） 1.2 内力只能是力。
（ ）1.3 若物体各点均无位移，则该物体必定无变形。
（ ） 1.4 截面法是分析应力的基本方法。
（ ） 二、选择题1.5 构件的强度是指（ ），刚度是指（ ），稳定性是指（ ）。
A. 在外力作用下构件抵抗变形的能力B. 在外力作用下构件保持其原有的平衡状态的能力C. 在外力作用下构件抵抗破坏的能力1.6 根据均匀性假设，可认为构件的（ ）在各点处相同。
A. 应力 B. 应变C. 材料的弹性常数D. 位移1.7 下列结论中正确的是（ ） A. 内力是应力的代数和 B. 应力是内力的平均值 C. 应力是内力的集度 D. 内力必大于应力参考答案：1.1 √ 1.2 × 1.3 √ 1.4 × 1.5 C,A,B 1.6 C 1.7 C轴向拉压一、选择题1. 等截面直杆CD 位于两块夹板之间，如图示。
杆件与夹板间的摩擦力与杆件自重保持平衡。
设杆CD 两侧的摩擦力沿轴线方向均匀分布，且两侧摩擦力的集度均为q ，杆CD 的横截面面积为A ，质量密度为ρ，试问下列结论中哪一个是正确的？ (A) q gA ρ=；(B) 杆内最大轴力N max F ql =； (C) 杆内各横截面上的轴力N 2gAlF ρ=；(D) 杆内各横截面上的轴力N 0F =。
2. 低碳钢试样拉伸时，横截面上的应力公式N F A σ=适用于以下哪一种情况? (A) 只适用于σ≤p σ； (B) 只适用于σ≤e σ； (C)3. 在A 和B和点B 的距离保持不变，绳索的许用拉应力为[]σ取何值时，绳索的用料最省？ (A) 0； (B) 30； (C) 45； (D) 60。
4. 桁架如图示，载荷F 可在横梁（刚性杆）DE 为A ，许用应力均为[]σ（拉和压相同）。
求载荷F 的许用值。
以下四种答案中哪一种是正确的？(A)[]2A σ； (B) 2[]3Aσ；(C) []A σ； (D) 2[]A σ。
材料力学练习题
材料力学练习题一、选择填空题1． 构件的强度是指_____ __ ，刚度是指____ ____，稳定性是指______ __。
A. 在外力作用下构件抵抗变形的能力； B ：在外力作用下构件抵抗破坏的能力；B. 在外力作用下构件保持其原有平衡形态的能力；2．对塑性材料，极限应力σ°= ；对脆性材料，极限应力σ°= 。
对于没有明显屈服阶段的塑性材料，通常用 作为材料的屈服极限。
3．通过低碳钢拉伸破坏试验，可测定的强度指标有： 和 ；塑性指标有 和 。
4．塑性材料经过冷作硬化处理后，它的比例极限 （提高、不变、降低），它的强度极限 （提高、不变、降低）。
5．图示销钉联结，销钉的切应力τ = ， 最大挤压应力σbs = 。
6． 连接件的剪切实用计算是以_____________假设为基础的.A ． 剪应力不超过材料的剪切比例极限； B. 剪切面为圆形或方形； C. 剪应力在剪切面上均匀分布； D. 剪切面大于挤压面。
7．设计铸铁梁时，宜采用中性轴为 的横截面。
A 对称轴B 靠近受拉边的非对称轴；C 靠近受压边的非对称轴D 任意轴 8．设计钢梁时，宜采用中性轴为 的横截面。
A 对称轴B 靠近受拉边的非对称轴；C 靠近受压边的非对称轴D 任意轴9. 某拉伸试件，标矩50=l mm ，直径10=d mm ，拉断后标矩长度变为631=l mm ，断口处最小直径71=d mm ，则此材料的伸长率=δ________；断面收缩率=ψ_______。
_________称为塑性材料，_________称为脆性材料。
10. 表面磨光的低碳钢试件拉伸到屈服阶段时，表面将出现与轴线大致成o45倾角的滑移线，因为拉伸时在与轴线成o45倾角的斜截面上，_______应力为最大值，可见屈服现象与最大______应力有关。
11．压杆失稳将在_________的纵向平面内发生。
A. 长度系数μ 最大； B.截面惯性半径 i 最小； C. 柔度 λ最大； D. 柔度 λ最小。
《材料力学》习题集
《材料力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、材料力学的研究对象是A、板B、壳C、实体D、杆件2、由于什么假设，可以将微元体的研究结果用于整个构件。
A、连续性假设B、均匀性假设C、各向同性假设D、小变形假设3、小变形假设指的是A、构件的变形很小B、构件没有变形是刚性的C、构件的变形可以忽略不计D、构件的变形比其几何尺寸小得多4、材料安全正常地的工作时允许承受的最大应力值是A、比例极限B、屈服极限C、强度极限D、[σ]5、长度、横截面和轴力相同的钢拉杆和铝拉杆的关系是两者的A、轴力和应力相同B、允许荷载相同C、纵向线应变相同D、伸长量相同第二题、多项选择题（每题2分，5道题共10分）1、各向同性假设是指材料在各个方向A、弹性模量具有相同的值B、变形相同C、具有相同的强度D、应力相同E、应力和变形的关系是相同2、下列材料可以认为是各向同性的是A、钢材B、浇注质量很好的混凝土C、木材D、塑料E、竹材3、下列哪些变形属于基本变形？A、轴向拉伸B、轴向压缩C、扭转D、偏心压缩E、剪切4、杆件的几何特征是A、长度远远大于截面的宽度B、长度远远大于截面的高度C、杆件三个方向的尺寸几乎一样大D、后度远远小于表面尺寸E、细长的构件5、下列哪些因素与材料的力学性质有关？A、构件的强度B、构件的刚度C、构件的稳定性D、静定构件的内力E、静定构件的反力第三题、判断题（每题1分，5道题共5分）1、同时受有多个外力作用的而引起的变形叫组合变形。
2、构件的刚度是指构件抵抗变形的能力。
3、杆件的轴线使其横截面形心的连线。
4、混凝土不能作为各向同性材料。
5、自然界中有一类物体，当外力解除后不留下任何残余变形，这类物体称为理想弹性体。
《材料力学》第02章在线测试第一题、单项选择题（每题1分，5道题共5分）1、拉压杆的受力特点是外力的合力作用线与杆的轴线A、平行B、相交C、垂直D、重合2、轴向压杆的变形特点是A、轴向伸长横向收缩B、轴向伸长横向伸长C、轴向收缩横向收缩D、轴向收缩横向伸长3、工程上常把延伸率大于多少的材料成为塑性材料？A、10％B、15％C、3％D、5％4、两根长度、容重相同的悬挂杆横截面面积分别为A2和A1，设N1、N2、σ1、σ2分别为两杆中的最大轴力和应力，则A、N1＝N2、σ1＝σ2B、N1≠N2、σ1＝σ2C、N1＝N2、σ1≠σ2D、N1≠N2、σ1≠σ25、一圆截面直杆，两端受的拉力相同，若将长度增大一倍其他条件不变，则下列结论错误的是A、轴力不变B、应力不变C、应变不变D、伸长量不变第二题、多项选择题（每题2分，5道题共10分）1、下列结果正确的是A、1MPa＝1000000PaB、1MPa＝1000000N/m2C、1MPa＝1N/mm2D、1MPa＝1N/m2E、1MPa＝1000000N/mm22、低碳钢的拉伸图有哪四个阶段？A、弹性阶段B、比例阶段C、屈服阶段D、强化阶段E、颈缩阶段3、材料的极限应力是A、低碳钢是屈服极限B、其他塑性材料是名义屈服极限C、脆性材料是强度极限D、低碳钢是比例极限E、低碳钢是强度极限4、衡量材料强度的两个重要的指标是A、屈服极限B、强度极限C、比例极限D、弹性极限E、最大应力5、若两等直杆的横截面面积相同、长度不相同、两端受到的拉力相同，材料相同，那么两者A、轴力相同B、应力相同C、纵向线应变相同D、伸长量相同E、抗拉刚度相同第三题、判断题（每题1分，5道题共5分）1、应力分两种，即正应力和剪应力。
材料力学考试题及答案
材料力学考试题及答案一、单项选择题（每题2分，共20分）1. 材料力学中，下列哪一项是正确的应力定义？A. 应力是物体内部单位面积上的内力B. 应力是物体内部单位体积上的内力C. 应力是物体内部单位长度上的内力D. 应力是物体内部单位质量上的内力答案：A2. 材料力学中，下列哪一项是正确的应变定义？A. 应变是物体长度的变化量与原始长度的比值B. 应变是物体长度的变化量与当前长度的比值C. 应变是物体体积的变化量与原始体积的比值D. 应变是物体体积的变化量与当前体积的比值答案：A3. 在拉伸试验中，若材料的屈服强度为300MPa，抗拉强度为400MPa，则该材料属于：A. 脆性材料B. 塑性材料C. 弹性材料D. 韧性材料答案：B4. 材料力学中，下列哪一项是正确的弹性模量定义？A. 弹性模量是材料在弹性阶段内应力与应变的比值B. 弹性模量是材料在塑性阶段内应力与应变的比值C. 弹性模量是材料在断裂阶段内应力与应变的比值D. 弹性模量是材料在任何阶段内应力与应变的比值答案：A5. 材料力学中，下列哪一项是正确的泊松比定义？A. 泊松比是材料在受力时横向应变与纵向应变的比值B. 泊松比是材料在受力时纵向应变与横向应变的比值C. 泊松比是材料在受力时体积应变与纵向应变的比值D. 泊松比是材料在受力时体积应变与横向应变的比值答案：A6. 在材料力学中，下列哪一项是正确的剪切应力定义？A. 剪切应力是材料内部单位面积上的剪切力B. 剪切应力是材料内部单位长度上的剪切力C. 剪切应力是材料内部单位体积上的剪切力D. 剪切应力是材料内部单位质量上的剪切力答案：A7. 材料力学中，下列哪一项是正确的扭矩定义？A. 扭矩是力与力臂的乘积B. 扭矩是力与力臂的比值C. 扭矩是力与力臂的商D. 扭矩是力与力臂的差值答案：A8. 在材料力学中，下列哪一项是正确的弯矩定义？A. 弯矩是力与力臂的乘积B. 弯矩是力与力臂的比值C. 弯矩是力与力臂的商D. 弯矩是力与力臂的差值答案：A9. 材料力学中，下列哪一项是正确的截面模量定义？A. 截面模量是截面面积与截面惯性矩的比值B. 截面模量是截面面积与截面惯性矩的乘积C. 截面模量是截面惯性矩与截面面积的比值D. 截面模量是截面惯性矩与截面面积的乘积答案：C10. 在材料力学中，下列哪一项是正确的应力集中定义？A. 应力集中是材料内部应力分布不均匀的现象B. 应力集中是材料内部应力分布均匀的现象C. 应力集中是材料内部应变分布不均匀的现象D. 应力集中是材料内部应变分布均匀的现象答案：A二、填空题（每题2分，共20分）11. 材料力学中，材料的弹性极限是指材料在______阶段的最大应力。
材料力学考试试题及答案
材料力学考试试题及答案一、选择题（每题2分，共20分）1. 材料力学中，下列哪一项不是材料的基本力学性能？A. 弹性B. 塑性C. 韧性D. 硬度2. 材料在拉伸过程中，若应力超过屈服点后继续增加，材料将进入：A. 弹性阶段B. 塑性阶段C. 断裂阶段D. 疲劳阶段3. 材料的弹性模量E表示的是：A. 材料的硬度B. 材料的韧性C. 材料的弹性程度D. 材料的屈服强度4. 根据材料力学理论，下列哪一项不是材料的疲劳破坏特点？A. 疲劳破坏是局部的B. 疲劳破坏是突然的C. 疲劳破坏是可预测的D. 疲劳破坏是累积的5. 在材料力学中，下列哪一项不是材料的失效模式？A. 屈服B. 断裂C. 腐蚀D. 疲劳6. 材料的屈服强度和抗拉强度之间的关系是：A. 屈服强度总是大于抗拉强度B. 屈服强度总是小于抗拉强度C. 屈服强度等于抗拉强度D. 两者之间没有固定关系7. 材料的疲劳寿命与下列哪一项无关？A. 应力水平B. 材料的微观结构C. 环境温度D. 材料的密度8. 材料的冲击韧性通常用下列哪一项来表示？A. 抗拉强度B. 屈服强度C. 硬度D. 冲击吸收能量9. 材料的疲劳寿命与加载频率的关系是：A. 正相关B. 负相关C. 无关D. 先正相关后负相关10. 在材料力学中，下列哪一项不是材料的应力-应变曲线的特点？A. 弹性阶段B. 屈服阶段C. 塑性阶段D. 线性阶段二、简答题（每题10分，共20分）1. 请简述材料的弹性模量和屈服强度的区别和联系。
2. 材料的疲劳破坏与静载下的破坏有何不同？三、计算题（每题15分，共30分）1. 已知一材料的弹性模量E=200 GPa，泊松比ν=0.3。
若材料受到拉伸力F=10 kN，试计算材料的应变ε和应力σ。
2. 某材料的疲劳寿命S-N曲线已知，当应力水平为σ=200 MPa时，疲劳寿命N=1000次。
若应力水平降低到150 MPa，根据Basis Goodman关系，计算新的疲劳寿命。
材料力学习题练习
10A B CD 一、选择题：1.图示杆受轴向载荷。
横截面m -m 上的轴力F N = ( c ) kN 。
A. 1;B. 2;C. -2;D. -4.5.2.与图中右侧应力圆对应的微体是 ( b )。
（应力单位：MPa ）3.图示简支梁受均布载荷。
如果载荷集度由q 变为2q ，则梁内的弯曲应变能增加为原来的（ b ）倍。
A. 2;B. 4;C. 6;D. 8. 4、判断下列结论的正确性：（A ）杆件某截面上的内力是该截面上应力的代数和； （B ）杆件某截面上的应力是该截面上内力的平均值； （C ）应力是内力的集度； （D ）内力必大于应力。
正确答案是 b 。
5.三轮汽车转向架圆轴有一盲孔（图a ），受弯曲交变应力作用，经常发生疲劳断裂后将盲（C）弯曲与压缩的组合变形（D）弯曲与拉伸的组合变形。
正确答案是 d 。
7、圆轴的应力公式τρ=Tρ/Ip是，“平面假设”起的作用有下列四种答案：（A）“平面假设”给出了横截面上内力与应力的关系⎰=AdATτρ；（B）“平面假设”给出了圆轴扭转时的变形规律；（C）“平面假设”使物理方程得到简化；（D）“平面假设”是建立剪应力互等定理的基础。
正确答案是 b 。
8、平面应力状态如图，设α=45º，求沿n方向的正应力σα和线应变εα。
（E、ν分别表示材料的弹性模量和泊松比）有四种答案：（A）τσσα+=2，E/)2(τσεα+=（B）τσσα-=2，E/)2(τσεα-=（C）τσσα+=2，Eνσνεα1()1(++-=（D）τσσα-=2，Eνσνεα1(2)1(+--=正确答案是 d 。
9.几何尺寸、支承条件及受力完全相同，但材料不同的二梁，其：（ a ）A.应力相同，变形不同；B.应力不同，变形相同；C.应力与变形均相同；D.应力与变形均不同；10.在三向等压应力状态下，脆性材料和塑性材料的破坏方式为：（ a ）A.前者为脆性断裂，后者为屈服失效；B.前者为屈服失效，后者为脆性断裂；C.二者均为脆性断裂；D.二者均为屈服失效；11.如右图所示受弯梁，其BC段：（a ）A.有位移，无变形B.有变形，无位移C.既有位移，也有变形D.既无位移，也无变形12.挠曲线方程中的积分常量主要反映了：（ c ）A.对近似微分方程误差的修正B.剪力对变形的影响C.约束条件对变形的影响D.梁的轴向位移对变形的影响13.对于没有明显屈服阶段的塑性材料，通常以2.0σ表示屈服极限。
材料力学练习题
材料力学练习题一、选择填空题1．构件的强度是指_______ ，刚度是指________，稳定性是指________。
A.在外力作用下构件抵抗变形的能力； B：在外力作用下构件抵抗破坏的能力；B.在外力作用下构件保持其原有平衡形态的能力；2．对塑性材料，极限应力σ°=；对脆性材料，极限应力σ°=。
对于没有明显屈服阶段的塑性材料，通常用作为材料的屈服极限。
b5E2RGbCAP3．通过低碳钢拉伸破坏实验，可测定的强度指标有：和；塑性指标有和。
4．塑性材料经过冷作硬化处理后，它的比例极限<提高、不变、降低），它的强度极限<提高、不变、降低）。
p1EanqFDPw 5．图示销钉联结，销钉的切应力τ=，最大挤压应力σbs=。
6．连接件的剪切实用计算是以_____________A．剪应力不超过材料的剪切比例极限； B. 剪切面为圆形或方形；C. 剪应力在剪切面上均匀分布；D. 剪切面大于挤压面。
7．设计铸铁梁时，宜采用中性轴为的横截面。
A对称轴B靠近受拉边的非对称轴； C靠近受压边的非对称轴 D任意轴8．设计钢梁时，宜采用中性轴为的横截面。
题5A对称轴 B靠近受拉边的非对称轴； C靠近受压边的非对称轴 D 任意轴9. 某拉伸试件，标矩mm，直径mm，拉断后标矩长度变为mm，断口处最小直径mm，则此材料的伸长率________；断面收缩率_______。
_________称为塑性材料，_________称为脆性材料。
DXDiTa9E3d10. 表面磨光的低碳钢试件拉伸到屈服阶段时，表面将出现与轴线大致成倾角的滑移线，因为拉伸时在与轴线成倾角的斜截面上，_______应力为最大值，可见屈服现象与最大______应力有关。
RTCrpUDGiT11．压杆失稳将在_________的纵向平面内发生。
A. 长度系数最大；B.截面惯性半径最小；C. 柔度最大；D.柔度最小。
12．压杆属于细长杆、中长杆还是短粗杆，是根据压杆的__________来判断的。
(完整版)大学材料力学习题及答案(考试专用题型)
一．是非题：（正确的在括号中打“√”、错误的打“×”） （60小题）1．材料力学研究的主要问题是微小弹性变形问题，因此在研究构件的平衡与运动时，可不计构件的变形。
( √ )2．构件的强度、刚度、稳定性与其所用材料的力学性质有关，而材料的力学性质又是通过试验测定的。
( √ )3．在载荷作用下，构件截面上某点处分布内力的集度，称为该点的应力。
(√ ) 4．在载荷作用下，构件所发生的形状和尺寸改变，均称为变形。
( √ )5．截面上某点处的总应力p 可分解为垂直于该截面的正应力σ和与该截面相切的剪应力τ，它们的单位相同。
( √ )6．线应变ε和剪应变γ都是度量构件内一点处变形程度的两个基本量，它们都是无量纲的量。
( √ ) 7．材料力学性质是指材料在外力作用下在强度方面表现出来的性能。
( )8．在强度计算中，塑性材料的极限应力是指比例极限p σ，而脆性材料的极限应力是指强度极限b σ。
( ) 9．低碳钢在常温静载下拉伸，若应力不超过屈服极限s σ，则正应力σ与线应变ε成正比，称这一关系为拉伸（或压缩）的虎克定律。
( )10．当应力不超过比例极限时，直杆的轴向变形与其轴力、杆的原长成正比，而与横截面面积成反比。
( √ )11．铸铁试件压缩时破坏断面与轴线大致成450，这是由压应力引起的缘故。
( )12．低碳钢拉伸时，当进入屈服阶段时，试件表面上出现与轴线成45o的滑移线，这是由最大剪应力max τ引起的，但拉断时截面仍为横截面，这是由最大拉应力max σ引起的。
( √ )13．杆件在拉伸或压缩时，任意截面上的剪应力均为零。
( ) 14．EA 称为材料的截面抗拉（或抗压）刚度。
( √ )15．解决超静定问题的关键是建立补充方程，而要建立的补充方程就必须研究构件的变形几何关系，称这种关系为变形协调关系。
( √ )16．因截面的骤然改变而使最小横截面上的应力有局部陡增的现象，称为应力集中。
(√ )17．对于剪切变形，在工程计算中通常只计算剪应力，并假设剪应力在剪切面内是均匀分布的。
材料力学习题()
7、在所有相互平行的坐标轴中，对（形心轴）的惯性矩为最小。
8、在平行移轴公式 中，z轴和z1轴互相平行，则z轴通过（形心轴）
9．在弯曲正应力公式 中，y表示欲求应力点到(中性轴)的距离。
10.两梁的几何尺寸和材料相同，由正应力强度条件可得Ｂ的承载能力是Ａ的( 5 )倍。
(a) (b)
(a)
(b)
(d)
11.不列剪力方程和弯矩方程，画出图示各梁的剪力图和弯矩图，并求出FS，max和Mmax。
(a) (b) (c)
(a)(b)(c)解：
弯曲应力
一、选择题(如果题目有5个备选答案，选出2～5个正确答案，有4个备选答案选出一个正确答案。)
1.等强度梁的截面尺寸( C )
A、与载荷和许用应力均无关
（1）试确定AB段的直径d1和BC段的直径d2。
（2）若AB和BC两段选用同一直径，试确定直径d。
（3）主动轮和从动轮应如何安排才比较合理？
统一直径取
4. 阶梯轴AB如图所示，AC段直径d1=40mm，CB段直径d2=70mm，外力偶矩MB=1500N·m，MA=600N·m，MC=900N·m，G=80GPa，[τ]=60MPa，[φ/]=2（º）/m。试校核该轴的强度和刚度。
3.实心圆轴横截面上（半径）处剪应力最大，中心处剪应力（为零）。
4.外径为D，内径为d= 0.5D的空心圆轴，两端受扭转外力偶矩m作用时，轴内最大剪应力为 。若轴的外径不变，内径改为 ，则轴内的最大剪应力变为(0.6 )。
5.扭转应力公式 适用（实心圆）或（空心圆）截面直杆。
6.材料相同的两根圆轴，一根为实心轴，直径为 ；另一根为空心轴，内径 ，外径为 ， 。若两轴横截面上的扭矩T和最大剪应 均相同，则两轴的横截面积之比 （）。
材料力学练习题
第一章绪论一、是非题1.1 材料力学主要研究杆件受力后变形与破坏的规律。
（）1.2 内力只能是力。
（）1.3 若物体各点均无位移，则该物体必定无变形。
（）1.4 截面法是分析应力的基本方法。
（）二、选择题1.5 构件的强度是指（），刚度是指（），稳定性是指（）。
A. 在外力作用下构件抵抗变形的能力B. 在外力作用下构件保持其原有的平衡状态的能力C. 在外力作用下构件抵抗破坏的能力1.6 根据均匀性假设，可认为构件的（）在各点处相同。
A. 应力B. 应变C. 材料的弹性常数D. 位移1.7 下列结论中正确的是（）A. 内力是应力的代数和B. 应力是内力的平均值C. 应力是内力的集度D. 内力必大于应力三、计算题1.8试求图示结构m-m 和n-n 两截面上的内力，并指出AB 和BC 两杆的变形属于何类基本变形。
1.9图示三角形薄板因受外力作用而变形，角点B 垂直向上的位移为0.03mm ，但AB 和BC 仍保持为直线。
试求沿OB 的平均应变，并求AB ，BC 两边在B 点的角度改变。
答案第一章 1.1 √ 1.2 × 1.3 √ 1.4 × 1.5 C,A,B 1.6 C 1.7 C1.8一、是非题2.1 使杆件产生轴向拉压变形的外力必须是一对沿杆件轴线的集中力。
（）2.2 轴力越大，杆件越容易被拉断，因此轴力的大小可以用来判断杆件的强度。
（）2.3 内力是指物体受力后其内部产生的相互作用力。
（）2.4 同一截面上，σ必定大小相等，方向相同。
（）2.5 杆件某个横截面上，若轴力不为零，则各点的正应力均不为零。
（）2.6 δ、 y 值越大，说明材料的塑性越大。
（）2.7 研究杆件的应力与变形时，力可按力线平移定理进行移动。
（）2.8 杆件伸长后，横向会缩短，这是因为杆有横向应力存在。
（）2.9 线应变 e 的单位是长度。
（）2.10 轴向拉伸时，横截面上正应力与纵向线应变成正比。
（）2.11 只有静不定结构才可能有温度应力和装配应力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、选择题:1. 图示杆受轴向载荷。
横截面m-m上的轴力F N = （c） kN3. 图示简支梁受均布载荷。
如果载荷集度由q变为2q,则梁内的弯曲应变能增加为原来的(b )倍A. 2;B. 4;C. 6;D. 8.4、判断下列结论的正确性：（A）杆件某截面上的内力是该截面上应力的代数和;（B）杆件某截面上的应力是该截面上内力的平均值;（C）应力是内力的集度；（D）内力必大于应力。
正确答案是_b ____ 。
5. 三轮汽车转向架圆轴有一盲孔（图a），受弯曲交变应力作用，经常发生疲劳断裂后将盲孔改为通孔（图b），提高了疲劳强度。
其原因有四种答案：（A）提高应力集中系数；（B）降低应力集中系数；A. 1;B. 2;C. -2;D. -4.5.2.与图中右侧应力圆对应的微体是（b ）（应力单位：MPa3 kN 1 kN m 4.5 kNmCA B（D ）降低尺寸系数。
正确答案是c6.图示结构中，AB 杆将发生的变形为:（A ） 弯曲变形；（B ） 拉压变形； （C ）提高尺寸系数;（C ） 弯曲与压缩的组合变形 （D ） 弯曲与拉伸的组合变形 正确答案是_d 。
7、 圆轴的应力公式T p =T p /I p 是，“平面假设”起的作用有下列四种答案：T = [iPdA（A ） “平面假设”给出了横截面上内力与应力的关系 A ； （B ） “平面假设”给出了圆轴扭转时的变形规律； （C ） “平面假设”使物理方程得到简化；（D ） “平面假设”是建立剪应力互等定理的基础。
正确答案是b ___。
8、 平面应力状态如图，设 a =45o ，求沿n 方向的正应力c a 和线应变& a 。
（ E 、分别表 示材料的弹性模量和泊松比）有四种答案：9. 几何尺寸、支承条件及受力完全相同，但材料不同的二梁，其： （a ）A.应力相同，变形不同；B. 应力不同，变形相同；C.应力与变形均相同；D.应力与变形均不同；10. 在三向等压应力状态下，脆性材料和塑性材料的破坏方式为： （a ）A.前者为脆性断裂，后者为屈服失效；B.前者为屈服失效，后者为脆性断裂; C. 二者均为脆性断裂；D.二者均为屈服失效；11. 如右图所示受弯梁，其 BC 段：（a ） A.有位移，无变形 B. 有变形，无位移 C.既有位移，也有变形 D.既无位移，也无变形 12. 挠曲线方程中的积分常量主要反映了： （ c ）A.对近似微分方程误差的修正B. 剪力对变形的影响C.约束条件对变形的影响D.梁的轴向位移对变形的影响通常以二0.2表示屈服极限。
其定义有以下四个结论,(A):.=(-)/E(J(B) (C )(D)◎二二--正确答案是TTfn13.对于没有明显屈服阶段的塑性材料,「正确的是哪一个?(A) 产生2%的塑性应变所对应的应力值作为屈服极限；(B) 产生0.02%的塑性应变所对应的应力值作为屈服极限;(C) 产生0.2%的塑性应变所对应的应力值作为屈服极限；(D) 产生0.2%的应变所对应的应力值作为屈服极限。
正确答案是_c—。
14. 对于受扭的圆轴，有如下结论：①最大切应力只出现在横截面上；②在横截面上和包含杆件轴线的纵向截面上均无正应力;③圆轴内最大拉应力的值和最大切应力的值相等。
现有四种答案15. 受力情况相同的3种等截面梁，如图(1),( 2) , ( 3)所示。
若用G max)l ,(、max)2 max)3分别表示这3种梁内横截面上的最大正应力，则下列结论中哪个是正确的?16. 圆形截面简支梁A,B套成，A,B层间不计摩擦，材料的弹性模量E B=2E A。
求在外力偶J A max矩M e作用下，A,B中最大正应力的比值^Bmin有4个答案：1(B)4；丄(D) 10。
正确答案是」(A)①、②对;(C)②、③对;(B) ①、③对；(D)全对。
正确答案是c(A)(B)(C)G max l lmax”(J max)1：::(匚max)2 二(匚max)3 •-(J max)2 ：-max )3 •(D)(二max )1 :::(- max )2 ( max )3Lb1冷—6正确答案是c1(A)6；(C)8(1) (2)2.17•图示结构，利用对称性原理对其进行简化后，则是:(A)2次超静定；(B)内力1次超静定；(C)外力1次超静定；(D )静定的。
正确答案是d二填空题1. 当受扭圆轴的直径减少一半，而其他条件都不变时，圆轴横截面上的最大剪应力将增大________ 倍。
2. 半径为R的均质圆截面对其中心的极惯性矩为 _________________________ 。
3. 已知一根梁的弯矩方程为M x = -2X2・3X 2，则梁的剪力方程为 ________________ 。
4. 矩形截面梁在横力弯曲下，梁的上下边缘各点处于—向应力状态，中性轴上各点处于___ 向应力状态。
5. 若截面对某轴的静矩S z =0，则该Z轴为截面的_________ 轴。
6. 二向等拉应力状态的单元体上，最大剪应力为_________ ；三向等拉应力状态的单元体上，最大剪应力为 __________ o(已知拉应力为(7)7. 两根细长压杆，截面大小相等，形状一为正方形，另一为圆形，其它条件均相同，则截面为 _________ 的柔度大，为 _________ 的临界力大。
8. 已知空间应力状态的三个主应力分别为10MPa —60MPa 20MPa请按▽ 1，口2，口3的顺序重新排列上述三个应力数值__________________________ o三计算题1、图示圆截面钢杆，直径d = 24 mm,材料的弹性模量E = 200 GPa，比例极限6 = 200 MPa o求可用欧拉公式计算临界应力的最小长度l o解：由柔度公式：当，＞ 'P时，可用欧拉公式l图17 1C1、匚2和匚3并求微体沿垂直于纸面方向（Z 方向）的正应变；z 。
已知材料的弹性模量 E = 200 GPa , 泊松比」=0.3 。
10 MPaCT CT +CT -maxx - y〉= ---------- ±2-minG =38.28,二2 =0, I - -18.28 MPa. 八 E 『z - Wx •二y )1 厂6 r 590-.3(30 -10) 10= -3 10 200 109-3、画图示梁的剪力图和弯矩图（支反力已给出）2M e = qa0.7I 99.3i .0244I 亠 0.85 m2、用解析法求图示微体的三个主应力30 -10 2 -30 10 2202 = 10 一 28.28 Mpa20 MPa30 MPa xF ey = 7 qa/4还要进行数值计算F AY = 3 qa/4CaBa■: .08 ■: .08+ 二•二2 3 2 =86.72 MPa < ［刁4、图示结构中，1、2和3杆的拉压刚度均为EA 求BCD各杆的轴力变形协调方程：，l38S 〉=二l i物理方程：耳=咼，二鱼EAEAl i cos ： = 13补充方程 :F N1 = F N3COS 2 : 平衡方程：F NI = F N 22F NI COSM + F N 3 = F2F cos aF F NI = F N 23 , FN331 +2cos a1 +2COS A5、图示圆截面钢杆，承受轴向载荷 F i 、横向 载荷F 2与矩为M 的扭力偶作用，用第四强 度理论校核杆的强度。
已知载荷F i = 80 kN ， F 2 = 4 kN ， M = 2 kN m 杆径 d = 80 mm ， 杆长l = 0.8 m ，许用应力［门=160 MPa 。
A W z 380 104 321 0 - 4 1 0 . 83 32 1 0^=15.915 + 63.662 = 79.577 MPa. T 2 103 16 WP- .08310—19.894 MPa6、图示刚架各杆的弯曲刚度EI 皆相等。
求A 截面的铅垂位移B 。
2aaL aJ1BAFC1. M(x i ) = Fx i , M(xJ=O M(X 2)= Fa ，M (x 2) = -a 2a Fa 2 0 EI dx 2 2Fa 3 EIM(X 2) =1 2f 0 EI 2 5Fa 2 2EI7.图示钢质圆杆，d=40mm h =°.5m , l 2=0.7m , R =12KN P 2=0.8KN , s=240Mpa 安全系数n=2。
试用第三强度理论校核强度 1.AB 杆受外力向形心简化1nC二空=800 0.02 = 16Nm2x杆件ACB 满足强度条件。
RdM B -12000 0.02 = 240Nm 22•作AB 杆的内力图危险截面是 A 截面，其轴力、扭矩和弯矩分别为 F N =12KN ；P 2d= 800 0.02 =16NmmaxPd 2= 12000 0.02 800 0.5 =640Nm3.强度计算该处横截面上危险点的应力为W A 二 0.04’二 0.022=102 0.09=102MPaW n16 163二 0.04 =1.27MPa由第三强度理论的强度条件，有= 102MPa 十］2 =120MPa8.具有中间铰的两端固支梁，已知 M 图。
解：（1）用能量法求梁的支反力AC 段受力后在C 点的位移2112 1 ql 23 1-( Fl l) 1( l) l]El 23324BC 段受力后在C 点的位移9、图中的1、2杆材料相同，均为园截面压杆，若使两杆在大柔度时的临界应力相等，试 求两杆的直径之比d 1/d 2,以及临界力之比（Pc ） /（巳「）2。
并指出哪根杆的稳定性较好。
(P cr )1 _ ；嘉1人 (P er )2cr1A 210、皮带传动轴由电机带动而匀速转动时，尺寸和 受力如图所示，皮带轮重 G=1KN 直径D=1200mm 轴的[C ]=50Mpa , l = 1600mm ，T=6KN t=3KN 。
试 用第四强度理论确定传动轴的直径。
1.外力分析皮带轮轴受力如图：由协调条件有：•：；1 = '-21 121 ql 23 112[-(Fl l) -l (- l) l] [( — Fl l) -l] 即：EI233 2 4El 233F = ql解之得：1613 , 512r33 ,RAy =ql mAql R By ql ql 求A 、B 处的支反力略。
1616 ； y 1616El2解: 二2E 2 '271 1 i 1二2E ■1 即： i 20.7 2l 2 l d 1 /4 d 2/4d 2= 0.7 1 2[(2Fl l)評又:_____ 一=—P=T+t-G= 6+3-仁8KNXM e = (T —t)D/2 =1800(Nm)N A = N B = 4( KIN2. 作内力图，判断危险截面 危险截面在中间 C 处，其M x =Me =1800(Nm)M 丄max ‘43. 强度计算8000 1.64= 3200(Nm) 圆轴弯扭组合变形，第四强度理论的强度条件:M 2 0.75Mn ；,] -------------------- < b J W3 JM 2 +0.75M 2 W - 32 k ] ■:d32002 0.75 18002 50 106 3559.5 32 6 d _ 3*3.14x50x10 -8.986 10, (m) 取 d = 90mm 11、作图作图示梁的剪力图和弯矩图还要进行数值计算 M ( Nm1800n M ( NmML 尸32003559.550 106qa 2/212•钢制封闭圆筒，在最大内压作用下测得圆__4筒表面任一点的；x ".6 10一。
