《材料科学基础》回复与再结晶

36
5. 退火温度： 退火温度越高，再结晶速度越大。退火温度与 再结晶速度v的关系可用阿累尼乌斯公式表示：
v再＝Aexp（-Q/RT）
而再结晶速率和产生某一再结晶体积分数x所 需时间成反比，故： 1/tx＝Bexp（-Q/RT）
37
三、再结晶温度
对形变金属，从受形变开始就获得储存能，它 立刻就具有回复和再结晶的热力学条件，原则上就 可发生再结晶。 温度不同，只是过程的速度不同罢了，所以， 再结晶并没有一个热力学意义的明确临界温度。人 为定义了一个再结晶温度： 在一定时间内（一小时）刚好完成再结晶的温 度，是一个动力学意义的温度。
13
1. 低温回复（0.1－0.3 Tm） 点缺陷运动：（1）空位、间隙原子移至晶界、位 错处消失；（2）空位聚集（空位群、对）。→点 缺陷密度降低 2. 中温回复（0.3－0.5 Tm）
位错滑移：异号位错相遇而抵销；位错缠结重新排 列。→位错密度降低
14
3. 高温回复（ > 0.5 Tm）多边化
40
第三节 晶粒长大
再结晶结束后，材料的晶粒一般比较细小（等 轴晶），若继续升温或延长保温时间，晶粒会继续 长大。晶粒长大是一个自发过程，晶粒长大的驱动 力来自总的界面能的降低。 晶粒长大按其特点可分为两类： （1）正常晶粒长大（大多数晶粒几乎同时逐渐均 匀长大）；（2）异常晶粒长大（少数晶粒突发性 的不均匀长大）。
G：晶界迁移速度； G0：常数； QG：晶界迁移激活能。
45
（2）弥散第二相粒子： 弥散第二相粒子对晶界移动有钉扎作用。 产生原因：晶界开始穿过粒子时，晶界面积减小， 即减少了总的界面能量，这时粒子是帮助晶界前进 的。
但当晶界到达粒子的最大截面处后，晶界继续 移动又会重新增加晶界面积，即增加了总的界面能 量，这时粒子对晶界移动产生拖曳力，即起钉扎作 用。
通常认为，由于微量杂质原子与晶界的交互作 用及其在晶界区域的吸附，形成了一种阻碍晶界迁 移的“气团”从而随着杂质含量的增加，显著降低 了晶界的迁移速度。
48
（4）晶粒位向差： 大角度晶界原子排布比较混乱，界面能较高， 扩散系数较大； 小角度晶界的界面能小于大角度晶界，因而小 角度晶界的移动速率低于大角度晶界。
20
第二节
再结晶
再结晶：冷变形金属被加热到适当温度时，在变形 组织内部新的无畸变的等轴晶粒逐渐取代变形晶粒， 而使形变强化效应完全消除的过程。
再结晶是一个显微组织重新改组，变形储存能 充分释放，性能显著变化的过程，其驱动为回复后 未被释放的变形储存能。
21
一、再结晶的形核与长大
1. 形核（非均匀形核） 核心优先在局部形变高的区域形成。（形变带、 晶界、夹杂附近及自由表面附近等）。
出现条件：具有低、中层错能的金属，回复过程较 慢，热加工时，动态回复未能同步抵消加工时位错 的增殖积累，超过某一临界形变量后发生动态再结 晶。
动态再结晶时，大量位错被再结晶核心的大角 度界面推移而消除，当这样的软化过程占主导地位 时，流变应力下降，应力-应变曲线出现峰值。
随材料内、外影响因素的不同，应变曲线可出 现单峰或多峰现象。 56
R为回复部分；
σ为回复退火后的流变应力；
σ0为完全退火后硬化全部消除的流变应力； σm为退火冷变形的流变应力。
7
8
回复动力学特点
（1）回复过程没有孕育期；
（2）开始变化快，随后变慢，直到最后回复速率 为零； （3）每一温度的回复程度有一极限值，退火温度 越高，这个极限值也越高，而达到此极限所需时间 则越短。 （4）回复不能使金属性能恢复到冷变形前的水平。
5. 对组织和性能的影响： （1）织构明显：各向异性；优化磁导率。 （2）晶粒大小不均→性能不均。 （3）晶粒粗大：降低强度和塑韧性；提高表面粗 糙度。
52
第四节 金属的热变形
冷加工：在再结晶温度以下的压力加工过程，发生 加工硬化。 热加工：在再结晶温度以上的压力加工过程，即形 变中伴随回复和再结晶过程（称为动态回复和动态 再结晶）。 热加工温度：T再<T热加工<T固－100～200℃。
23
晶界凸出形核机制的能量条件
假设晶界扫过地方的储 存能全部释放，则由1 到2时的自由能变化为：
E：单位体积变形畸变 能的能量；γb：晶面能。
球面拱出时：
24
若晶界弓出段两端a、b固定，且γb值恒定，则 开始阶段随ab弓出弯曲，R逐渐减小， ΔG值增大， 当 R 达到最小值（ab/2 = L）时， ΔG将达到最大 值。 此后，若继续弓出，由于R的增大而使ΔG减 小，于是，晶界将自发的向前推进。
49
二、晶粒的异常长大（二次再结晶）
1. 异常长大：少数再结晶晶粒的急剧长大现象。 （二次再结晶）
2. 基本条件：正常晶粒长大过程被（第二分散相微 粒、织构）强烈阻碍。 3. 驱动力：界面能变化。（不是重新形核）
50
含MnS的硅钢的二次再结晶
51
4. 机制：钉扎晶界的第二相溶于基体；再结晶织 构中位向一致晶粒的合并；大晶粒吞并小晶粒。
回复：冷变形金属在低温加热时，其显微组织无可 见变化，但其物理、力学性能却部分恢复到冷变形 以前的过程。 要点：
（1）回复阶段不涉及大角度晶面的迁动；
（2）通过点缺陷消除、位错的对消和重新排列来 实现的； （3）过程是均匀的。
6
一、回复动力学
残留应变硬化分数（1－R ）
1－R =（σ -σ0）/（σm-σ0）
17
回复亚晶：多边化形成小角度晶界，亚晶界将原来 的晶粒分割成许多亚晶块。
实质是胞壁处的缠结位错不断聚集、使胞壁 变薄，逐渐形成网络，构成清晰的亚晶界过程。
18
过程示意
19
三、回复退火的应用
主要用作去应力退火，使冷加工金属在基本 上保持加工硬化的状态下降低其内应力，以稳定 和改善性能，减少变形和开裂，提高耐蚀性。
41
一、晶粒的正常长大
1. 驱动力 对于系统，晶粒长大的驱动力是总界面能的 减小。 对于个别晶粒，不同曲率是造成晶界迁移的 直接原因。 晶面是向着曲率中心的方向移动。
42
43
2. 晶粒的稳定形状
晶界趋于平直; 晶界夹角趋于120℃; 二维为六边形晶体，三维为理想十六面体。
44
3. 影响晶粒长大的因素 （1）温度：温度越高，晶界易迁移，晶粒易粗化。
如在短时间内时求得的激活能与空位迁移能 相近，而在长时间回复时求得的激活能则与自扩散 激活能相近。
这说明冷变形铁的回复，不能用一种单一的 回复机制来描述。
12
二、回复机理
点缺陷和位错在退火过程中发生运动，从而改 变了它们的组态和分布。 回复时空位迁动和消失是不会影响显微组织的， 只有涉及位错迁动时才会影响显微组织。 位错迁动和重排引起的显微组织变化主要是多 边形化和亚晶形成和长大。
57
动态再结晶组织结构变化的特点： （1）晶内存在被缠结位错所分割成的亚晶粒。 （2）反复形核，有限长大，晶粒较细。 形变温度越高，应变速率越小，应变量越大， 越有利于动态再结晶。 应用：采用低的变形终止温度、大的最终变形量、 快的冷却速度可获得细小晶粒。
58
三、热加工后的组织与性能
46
当晶界能迁移的驱动力与所受阻力相等时，晶 粒的正常长大停止，此时晶粒平均直径（极限的晶 粒平均直径）d和第二相质点半径r、第二相体积分 数的 关系：
d = 4r/3
在第二相质点数量愈多，颗粒越小，阻碍晶 粒长大的能力越强。
47
（3）可溶解的杂质与合金元素： 阻碍晶界迁移，特别是晶界偏聚现象显著的元 素，其阻碍作用更大。
（3）变形量越大，孕育期越短，转变速度越快。
再结晶动力学曲线的表达式：x ＝ 1 - exp（-BtK）
x为再结晶体积分数，实验表明在一定温度范 围内K不随温度变化。
32
三、影响再结晶的因素
1. 形变量： 需要一个最低的形变量（1~5%）才有足够的 储存能作为驱动力和提供形核的位置，低于这个变 形量不会发生再结晶。
25
因此，一段长为2L的晶界，其弓出形核的能 量条件为ΔG < 0 ，即
这样，再结晶的形核将在现成晶界上两点间距 离为2L，而弓出距离大于L的凸起处进行，使弓出 距离达到L所需的时间即为再结晶的孕育期。
26
（2）亚晶长大形核机制 一般发生在变形度大的金属。
借助亚晶作为再结晶的核心，其形核机制又可 分为亚晶合并形核和亚晶粒长大形核两种。
形变量高于一临界值后，形核率随形变量增加 而急剧增加。 一般情况下（中等形变量下），核心的晶体学 位向与它形成所在的形变区域的晶体学位向有统计 关系。
核心不能长入和它形核） 一般发生在变形程度较小（一般小于20％） 的金属中。 变形不均匀，位错密度不同。
方式：晶界总是背离其曲率中心，向着畸变区域 推进，直到全部形成无畸变的等轴晶粒为止，再 结晶即告完成。 注：再结晶不是相变过程。
30
二、再结晶动力学
31
再结晶动力学特点：
（1）具有 S 形特征，存在孕育期，开始时再结晶 速度很小，在体积分数为0.5时最大，然后减慢。
（2）温度越高，孕育期越短，转变速度越快。
35
4. 第二分散相： （1）增加形变储存能而增加再结晶驱动力：因为 它使形变后的结构复杂，使位错密度增加的缘故。
（2）粒子附近可能作为再结晶形核位置：大而硬 且间距宽的第二相粒子，由于形变时粒子附近出现 更多的不均匀形变区，这些区域有大的显微取向差， 可促发形核。
（3）弥散和稠密分布的第二相粒子钉扎晶界，阻 碍迁动。
回复与再结晶
Recovery and Recrystallization

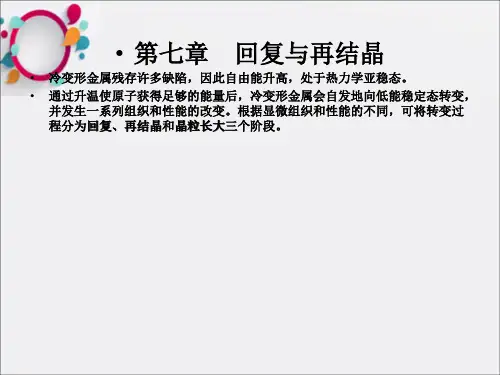

1

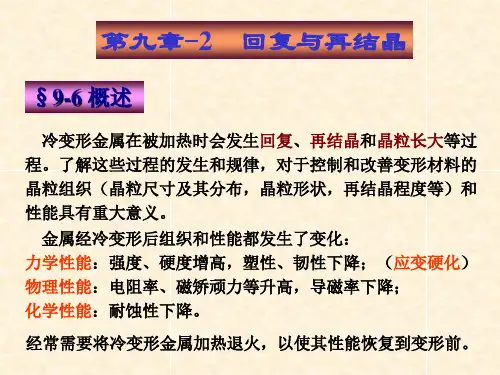

冷变形金属在加热时显微组织的变化
2
3
冷变形金属在加热时力学性能、物理性能的变化
4
冷变形金属在加热时内应力的变化 回复阶段：大部分或全部消除第一类内应力，部 分消除第二、三类内应力；
