建筑给水系统的组成
建筑内部给水系统的组成
建筑内部给水系统的组成建筑内部给水系统的组成一、前言建筑内部给水系统是指为了满足建筑物内部各种用水设备的需求而设计的供水系统。
它是建筑物中最基本、最重要的设施之一，直接关系到人们日常生活和工作中用水的安全和便利。
本文将从以下几个方面来介绍建筑内部给水系统的组成。
二、总体概述建筑内部给水系统主要由以下几个组成部分构成：1.自来水入口管道2.进户总阀门3.室内管道系统4.分支管道及支管阀门5.用水设备及相关附件三、自来水入口管道自来水入口管道是指自来水公司或其他供水单位提供的主干管道，它负责将自来水输送到建筑物内。
通常情况下，这些管道会安装在地下或者地下室，以确保其不受外界环境的影响。
四、进户总阀门进户总阀门是指连接自来水入口管道和室内管道系统之间的一个节点，其作用是控制整个室内给水系统的开关。
一般情况下，这个阀门会被安装在房屋的水表箱内，以方便使用和维护。
五、室内管道系统室内管道系统是指建筑物内部的供水管道系统，其作用是将自来水输送到各个用水设备。
这些管道通常会被安装在墙体、地面或者天花板之中，以避免对建筑物的外观造成影响。
六、分支管道及支管阀门分支管道及支管阀门是指从室内管道系统分离出来的小型供水管道，其作用是将自来水输送到各个用水设备。
这些分支管道通常会被安装在墙体或者地面之中，并且会配备相应的阀门，以方便对其进行控制和维护。
七、用水设备及相关附件用水设备及相关附件是指建筑物内部各种需要用到自来水的设备和附件。
例如：洗手盆、马桶、淋浴器、浴缸等等。
这些设备通常需要与室内管道系统或者分支管道相连，并且需要安装相应的配件（如：龙头、喷头等），以确保其正常使用。
八、总结综上所述，建筑内部给水系统主要由自来水入口管道、进户总阀门、室内管道系统、分支管道及支管阀门以及用水设备及相关附件等几个组成部分构成。
这些部分的协同工作，才能够确保建筑物内部的供水系统正常运行，为人们提供便利和安全的用水环境。
建筑给水系统
第1章建筑给水系统1-1 建筑给水系统的分类和组成建筑给水系统的任务：是根据用户对水量和水压的要求，将水由城市管网输送至装置在市内的各种配水龙头、生产机组和消防设备等用水点。
图1.1.1 建筑内部给水系统1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—逆止阀；7—干管；8—支管；9—浴盆；10—立管；11—水龙头；12—淋浴器；13—洗脸盆；14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；A—进贮水池；B—来自贮水池一.建筑内给水系统的分类按用途分为三类1. 生活给水系统生活饮用水系统——与人体直接接触的或饮用的烹饪、饮用、盥洗、洗浴—达到饮用水标准。
杂用水系统——冲洗便器、浇地面、冲洗汽车等—非饮用水标准目前国内通常为节省管道，便于管理将饮用水与杂用水系统合二唯一。
它所具有的特点是：(1)用水量不均匀；(2)水质达到国家饮用水标准。
国家现行的《生活饮用水标准》控制指标主要有四类(1)感官性指标：指人的感觉器官可直接感受的指标，即色、浊度、嗅味、肉眼可见物，达不到这些指标虽不一定对人体造成伤害，但却会让使用者产生厌恶感。
(2)化学指标：指水中化学物质的含量，这些物质一般不对人体造成危害，但超标会给生产、生活带来不利影响，如：pH值(6.5~8.5)——过低会造成腐蚀，过高会徽析出溶解盐和降低氯消毒效果硬度——过高，浪费肥皂(每增加1mg/L，每吨水浪费肥皂12~15克)加热时结垢(锅炉水垢每增加1mm，耗煤量增加2~8%，加热器结垢降低传热条件，管道结垢增加水头损失)铁、锰含量——超标水呈红褐色，铁锰的化合物沉淀会使洗涤的衣物、器皿上产生绣斑。
挥发酚超过0.002mg/L，加氯消毒时形成的氯酚，产生异臭锌超过5mg/L，谁会产生涩味。
(3)毒理性指标：指有毒有害物质的最高允许标准。
超过指标就会引起急性或慢性中毒，如：氟化物——高引起牙齿斑釉河骨质硬化，含量少引起龋齿；氰化物——超标引起神经衰弱、头痛、血压降低等症状；Hg ——含量过高会危害神经系统、心脏、胃、肠道病；铝——含量超过规定引起神经和血液系统的病变。
建筑给排水知识点总结
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1 引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90° 翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7 水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。

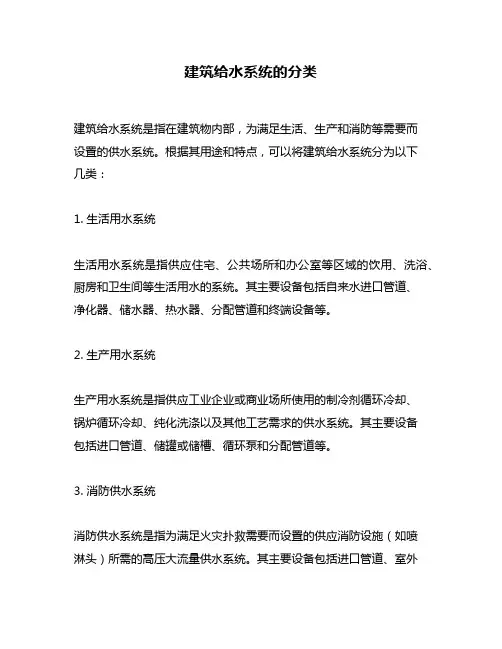

建筑给水系统的分类
建筑给水系统的分类建筑给水系统是指在建筑物内部，为满足生活、生产和消防等需要而设置的供水系统。
根据其用途和特点，可以将建筑给水系统分为以下几类：1. 生活用水系统生活用水系统是指供应住宅、公共场所和办公室等区域的饮用、洗浴、厨房和卫生间等生活用水的系统。
其主要设备包括自来水进口管道、净化器、储水器、热水器、分配管道和终端设备等。
2. 生产用水系统生产用水系统是指供应工业企业或商业场所使用的制冷剂循环冷却、锅炉循环冷却、纯化洗涤以及其他工艺需求的供水系统。
其主要设备包括进口管道、储罐或储槽、循环泵和分配管道等。
3. 消防供水系统消防供水系统是指为满足火灾扑救需要而设置的供应消防设施（如喷淋头）所需的高压大流量供水系统。
其主要设备包括进口管道、室外消火栓箱或室内消火栓箱（含开放式与封闭式消火栓）、水泵、水箱、管道和终端设备等。
4. 中水回用系统中水回用系统是指将生活污水经过处理后，再利用于灌溉、冲厕和清洗等非饮用领域的供水系统。
其主要设备包括进口管道、处理设施（如生物反应器、沉淀池和消毒装置等）、储存设施（如储槽或储罐）以及分配管道和终端设备等。
5. 雨水收集利用系统雨水收集利用系统是指将建筑物屋面的雨水通过收集管道输送到储存设施中，再利用于灌溉、冲厕和清洗等非饮用领域的供水系统。
其主要设备包括收集管道、储存设施（如地下贮槽或屋顶贮槽）、过滤器以及分配管道和终端设备等。
以上就是建筑给水系统的分类，不同类型的给水系统在设计时需要考虑不同的因素，如供应量、流量、质量要求以及安全性等。
在实际工程中，还需要根据当地法规和标准进行设计，并且进行定期检查和维护，确保系统的正常运行和安全使用。
建筑内部给水系统分析和介绍
一、 给水管道的布置
2、布置形式
下行上给式
特征及使用范围：水平配水 管敷设在低层（明装、暗装 或沟敷）或地下室顶棚下。 居住建筑、公共建筑和工业 建筑，在用外网水压直接供 水时多采用这种方式。
优缺点：简单，明装便于安 装维修，与上行下给式布置 相比为最高层配水点流出水 头较低，埋地管道检修不便。
一、 给水管道的布置
立
外
管
水表
给
水
引入管
管
网
一、 给水管道的布置
2）. 满足美观和维修的要求 对美观要求较高的建筑，给水管道可以暗设。
柔性管道宜暗设为了便于检修，管道井每层设检修 门，暗设在吊顶和管槽内的管道，在阀门处应留有 检修门。
3）. 满足生产和使用安全 给水管的布置不能妨碍生产操作、交通运输和
建筑物的使用。
一、 给水管道的布置
中分式下行上给式来自环状式上行下给式
一、 给水管道的布置
2、布置形式
上行下给式
特征及使用范围：水平配水 管敷设在顶层顶棚下或吊顶 之内，设有高位水箱的居住 公共建筑、机械设备或地下 管线较多的工业厂房多采用。
优缺点：与下行上给式布置 相比，最高层配水点流出水 头稍高，安装在吊顶内的配 水干管可能漏水或结露损坏 吊顶和墙面。
2)、热塑性管材：低塑性聚氯乙烯：PVC-U，氯化聚氯乙烯： PVC-C，聚乙烯：PE，中密度聚乙烯：MDPE，丙烯腈-丁二 烯-苯乙烯共聚物：ABS，III型聚丙烯和改性聚丙烯：PP-R
3)、混合式：内搪层的镀锌钢管、交联聚乙烯夹铝混合式压力 管：PEX-Al-PEX，高密度聚乙烯夹铝混合式压力管：HDPEAl-HDPE
建筑内部给水系统分析和 介绍
1.1 给水系统的分类和组成

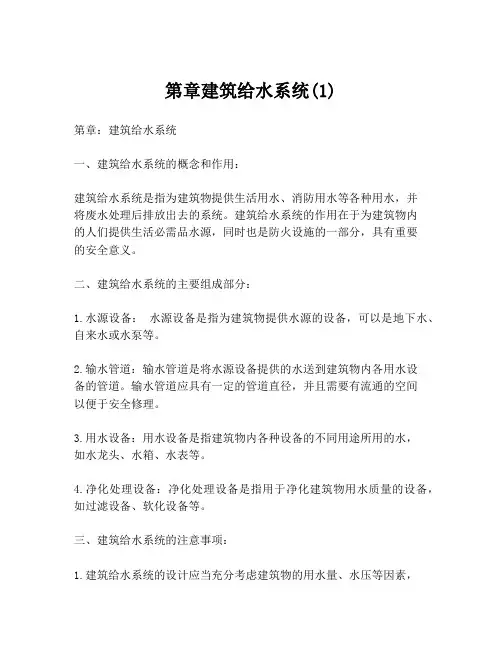

第章建筑给水系统(1)
第章建筑给水系统(1)
第章：建筑给水系统
一、建筑给水系统的概念和作用：
建筑给水系统是指为建筑物提供生活用水、消防用水等各种用水，并
将废水处理后排放出去的系统。
建筑给水系统的作用在于为建筑物内
的人们提供生活必需品水源，同时也是防火设施的一部分，具有重要
的安全意义。
二、建筑给水系统的主要组成部分：
1.水源设备：水源设备是指为建筑物提供水源的设备，可以是地下水、自来水或水泵等。
2.输水管道：输水管道是将水源设备提供的水送到建筑物内各用水设
备的管道。
输水管道应具有一定的管道直径，并且需要有流通的空间
以便于安全修理。
3.用水设备：用水设备是指建筑物内各种设备的不同用途所用的水，
如水龙头、水箱、水表等。
4.净化处理设备：净化处理设备是指用于净化建筑物用水质量的设备，如过滤设备、软化设备等。
三、建筑给水系统的注意事项：
1.建筑给水系统的设计应当充分考虑建筑物的用水量、水压等因素，
并保证系统的合理功能。
2.建筑给水系统的施工应当按照相关标准和规范进行，并注意管道的防腐防蚀、防泄漏等问题。
3.建筑给水系统的维护保养应当定期进行，以保证建筑物内用水质量和安全性。
四、结论
建筑给水系统对于建筑物的正常运行和人们的生活起到了至关重要的作用。
在建筑给水系统的建设过程中，需要严格按照标准要求进行设计、施工和维护保养，以确保系统的正常运行和人们的生活安全。
建筑给排水基础知识
建筑给排水基础知识一、给水工程1、系统组成给水工程包括室外水源引入口、给水立管、给水水平支管、用水器具、阀门、套管、阻火圈、水表、支架、土方挖填等。
2、给水工程有关知识给水系统常用材料：镀锌钢管、PP-R管、PE管或铸铁管、U-PVC 管等。
套管常用材料：镀锌铁皮、钢管、塑料。
阀门常用类型：截止阀、止回阀等。
管道连接方式：螺栓连接、焊接、法兰连接、热熔连接、承插连接、黏结、卡接等。
3、给水工程工程量计量有关问题：室内管道计算起点、终点：（１）计算起点，即室内外分界点为进口第一个阀门处或建筑物外墙皮以外1.5米处。
（２）计算终点，即管道与用水器具分界点为设计有明确要求的，按设计要求计算；没有明确要求的，计算至用水器具进水阀门处或水龙处。
管道工程量：按设计图示管道中心线长度，以延长米计算，不扣除管件长度。
按照管径不同分别统计工程量。
管径间的分界点一般在分支处。
管件：安装费、主材费均包括在管道安装内；铸铁给水管道除外，管件需要单独计算主材。
阀门：单独定额子目、个。
水表：单独定额子目、个、定额内包括一个阀门。
套管：单独定额子目、个、按管道公称直径划分、套管大管道两号。
支架：DN32以内管道支架综合在定额内，不再计算。
大于DN32的管道支架需要单独计算。
阻火圈：一般用在高层建筑的给水管道穿墙部位。
二、排水工程1、系统组成排水工程包括建筑物排水出口、排水立管、排水水平支管、检查口、清扫口、地漏、排水栓、透气帽、支架、各种管件、套管、土方挖填、砌砖、粘贴瓷砖等。
2、排水工程有关知识排水系统常用材料：铸铁管、U-PVC管或镀锌钢管等。
套管常用材料：镀锌铁皮、钢管、塑料。
管道连接方式：承插连接、黏结连接等。
3、排水工程工程量计量有关问题室内管道计算的起点、终点：（１）计算起点，即室内外管道分界点为出口第一个检查井处或建筑物外墙皮以外1.5米处。
（２）计算终点，即管道与用水器具分界点为设计有明确要求的，按设计要求计算；没有明确要求的，排水管道计算至出楼地面或墙面10CM处。
第一章建筑给水第一节.建筑给水系统概述
第一章建筑给水第一节.建筑给水系统概述建筑给水系统：为满足建筑物和用户的生产、生活和消防的需要，把符合要求的水有组织的输送到用水地点而采用的一系列设备、设施的总称。
建筑给水系统的任务：选择经济合理、安全、卫生、适用和先进的给水系统，将水自城镇给水管网（或热力管网）通过管道输送至室内到生活、生产和消防用水设备处，并满足各用水点（配水点）对水质、水量、水压和水温的要求。
一、建筑给水系统的分类及组成（一）、建筑给水系统的分类建筑给水系统按用途不同划分为下列三类：1.生活给水系统根据用水水质和需求不同分为下列三类：（1）.普通生活饮用水系统（2）.饮用净水系统（3）.建筑中水系统2. 生产给水系统为节约用水有：循环给水系统和循序给水系统用途：冷却用水；洗涤用水；锅炉用水和工业原料用水。
3. 消防给水系统（循环供水是将使用过的水适当处理后，重行回用。
循序供水是按用水户对水质的要求，先将水供给对水质要求高的用户，使用后直接或略加处理再送给其他对水质要求较低的用户使用，最后排入容泄区。
）按照使用的功能不同划分为下列三类：（1）.消火栓给水系统（2）.自动喷水灭火系统（3）.水喷雾灭火系统（二）、建筑给水系统的组成1.引入管(进户管)（1）.位置：自室外给水管网的接管点将水引入建筑内部给水管网的管段（2）.作用：将室外的水引入室内，是室外给水管网与室内管网之间的联络管。
2.建筑给水管网（1）.干管：将引入管送来的水输送到各个立管中去的水平管段（2）.立管：将干管送来的水输送到各个楼层的竖直管道（3）.支管：将立管送来的水输送给各个配水装置或用水装置的管段3.给水附件：在给水管道上为了调节水量、水压，控制水流方向和启闭水流而在系统中设置的各种水龙头和各种阀门等管路附件和配件的总称。
（1）.配水附件：指装在卫生器具及用水点的各式水龙头，用以调节和分配水流。
（2）.控制附件：调节水量、水压，关断水流、改变水流方向。
截止阀、闸阀、止回阀、浮球阀、过滤器等4.给水设备（升压与储水设备）（1）.水泵：升压、调节水量（2）.水箱：储水、调节水量、稳定水压（3）.水池：储水（4）.气压给水设备：稳压，调节水量5.配水设备：生活、生产和消防给水系统的终端用水设施（1）.生活给水系统：卫生器具的给水配件（2）.生产给水系统：用水设备（3）.消防给水系统：消火栓、喷头6.计量仪表：计测水量、水压、温度和水位的仪表水表、压力表、温度计和水位计等二、建筑给水系统的给水方式建筑给水方式：建筑给水系统的供水方案选择依据：（1）.建筑物的性质与高度（2）.建筑物内配水设备的分布、对水质、水压和水量的要求，用户对供水安全、可靠性的要求。
建筑给水系统的基本组成部分,并简述各部分
建筑给水系统的基本组成部分,并简
述各部分
建筑给水系统是给家庭和建筑物提供水的系统，其基本组成部分包括：
一、水源：主要由水池、水塔、小型水库、水泵站、河流、湖泊等水源提供，
能够满足建筑物的给水需求。
二、管道系统：管道系统的构成包括水管、快速开关、排气阀门、调节阀门等，它们一般由铸铁、铸钢、塑料等不同材料制成，能够将水引入建筑物内部。
三、水表：水表能够准确地计量出供水量，可以将流量控制在一定范围内，它
们通常包括普通水表、旋转水表和智能水表等类型。
四、水泵：水泵是将水从低位提升到高位的设备，它利用动力将水抽取出水源，将水送至建筑物内部以满足给水需求。
五、安全阀：安全阀是建筑物给水系统中很重要的一部分，它能够有效地保护
水管系统免受过压或过流的破坏，保证给水系统的安全运行。
建筑给水
4.1 建筑给水系统
建筑给水
建筑给水系统的任务是将室外给水引入室内，并在保证满足用户对水质、 水量、水压等要求的情况下，把水送到各个配水点。
给水系统分类
生活 给水
建筑中 水系统
室内给 水工程
生产 给水
热水供 应系统
消防 给水
给水系统的组成
（三）减压分区给水方式 建筑用水由设在底层的水泵一次提升至屋顶水箱，再通过各区减压装置， 如减压水箱、减压阀等，依次向下供水。 优点：水泵数量少，占地少，且集中设置，便于维修、管理；管线布置 简单，投资省。 缺点：各区用水均需提升至屋顶水箱，水箱容积大，对建筑结构和抗震 不利，同时也增加电耗；供水不够安全，水泵或屋面水箱、管线的局部 故障将影响各区供水。
室 外 给 水 管 网
水表 引入管
立 管
立 管
支 管
干管
水
泵 气压给水设备
水
箱
给水压力
给水管网应具有一定的压力，才能保证各配水点所需的水量，并保证最高最 远的配水点（最不利配水点）具有一定的流出水头。
H2+H3 H2：管路水损 H3：水表水损 H4
H4：流出水头 H5：富裕水头 最高最远配 水点与室外 引入管起点 的标高差
1）引入管：从室外给水管穿越建筑物承重墙或基础将水引入室内的管段， 也称进户管。
2）水表节点：安装在引入管上的水表及前后的阀门、泻水装置的总称。
3）管道系统：给水干管、立管和支管 4）配水装置和用水设备：各类配水龙头及生产、消防设备
5）给水附件：起调节、检修和控制作用的各类阀门
6）增压和贮水设备：保证供水安全和稳定水压。包括水泵、水箱和气压贮 水设备。
给水管网的布置与敷设 引入管和水表节点 （一）引入管 1）引入管自室外管网将水引入室内。 2）引入管的数目根据房屋的使用性质及消防要求等因素确定。 3）引入管的埋设深度主要根据城市或小区给水管网的埋深及 当地的气候。 4）引入管穿越承重墙或基础时，应注意管道的保护。 （二）水表节点 水表节点是安装在引入管上的水表及其前后设置的阀门和泄 水装置的总称。 水表节点在温暖地区可设在室外水表井中，水表井距建筑物 外墙2m以上；在寒冷地区常设于室内的供暖房间中。
建筑室内给水系统的组成
建筑室内给水系统的组成
建筑室内给水系统的组成一般包括以下几个部分：
1. 水源：一般来自于市政供水系统或地下水井等。
水源通过水管引入建筑物内。
2. 水泵：用于提升建筑物内的水压，确保水能够顺畅地流动到各个用水点。
3. 水箱：用于储存大量的供水，以应对高峰用水时的需求。
水箱一般安装在建筑的顶部或地下。
4. 配水管网：将水从水泵或水箱引入建筑物内各个用水点，包括厨房、浴室、洗手间等。
配水管网一般由铸铁管、塑料管等构成。
5. 用水设备：包括水龙头、马桶、淋浴器等各种供水设备。
这些设备连接到配水管网，使水能够供应给用户使用。
6. 排水系统：建筑室内给水系统还包括排水系统，用于将使用过的水和废水排出建筑物。
排水系统一般包括排水管道、下水道和排水泵等设备。
综上所述，建筑室内给水系统的组成主要包括水源、水泵、水箱、配水管网、用水设备和排水系统等。
建筑给排水系统的基本组成
建筑给排水系统的基本组成建筑给排水系统的基本组成有给水系统、热水系统、污水系统、废水系统、雨水系统、空调冷凝水系统、消防水系统、中水系统等。
1、给水系统：通常情况都是指自来水。
2、热水系统：包括太阳能热水系统、热水循环系统等。
3、污水系统：一般指代卫生间内的排水，收集后经此区域化粪池进行初步处理后排放至市政污水管网。
4、废水系统：一般指代除卫生间以外的排水，有些建筑会采取“污废合流”方式将废水进行排放，经此区域的化粪池或污水处理站进行统一处理再排放到市政污水管网。
而有些区域将会处理过后的废水进行循环使用（即中水）。
5、雨水系统：一般将此区域的雨水收集排放到地表或集中汇集排放到市政雨水管网。
而有些区域将会将处理过后的雨水进行循环使用（即中水）。
6、空调冷凝水系统：顾名思义即空调中产生的冷凝水，一般采取的排放方式有直接外排、收集后排放至此区域的排水主管等。
7、消防水系统：在建筑给排水中消防水系统是占有非常大的权重的，建筑给排水一般也分为“生活给排水”和“消防给排水”，消防水系统一般分为消火栓系统、自动喷淋系统、水炮系统、水幕系统（类似喷淋）、水喷雾系统（类似喷淋）、泡沫系统等。
8、中水系统：指此区域的废水或雨水经过初步处理过后再次进行使用的水。
建筑给排水系统是任何建筑都必不可少的重要组成部分，而BUILDEX CHINA上海国际建筑水展，则是国内建筑给排水行业的B2B专业展会，展商产品覆盖：饮水管道系统、暖通和生活热水系统、建筑排水设备、海绵城市系统、配套产品及周边附件等，展品应用领域涉及民用建筑、商用建筑和市政建设等，吸引广大经销代理商、市政机构、安装工程公司、暖通工程公司、家装公司、咨询公司、设计院、酒店、房地产等领域中外专业观众到场参观。
第三届BUILDEX CHINA上海国际建筑水展将于2018年5月31-6月2日在国家会展中心（上海）6.2H馆盛大举行。
本届展会规模将增至28000㎡，届时将有500多家展商和27000多名专业观众共襄盛举。
建筑给排水知识点总结
建筑给排水知识点总结一、给水系统1、系统组成：（1）引入管：连接建筑物外给水管和建筑物的入口处；（2）水表节点：安装在引入管上，用来计量建筑物的总用水量；（3）供水设备：包括水箱、水泵、水池等，为建筑物提供稳定可靠的水源；（4）配水设备：包括配水管、配水箱、配水池等，为建筑物内的各个用水点提供水量和水压；（5）用水设备：包括淋浴器、洗脸盆、洗衣机等，为建筑物内生活提供便利。
2、系统特点：（1）供水设备和水泵的选择应考虑扬程和流量等参数；（2）配水管和配水箱的设计应考虑水压和水量等参数；（3）给水系统的管道应选择耐腐蚀、耐压、耐温的材料；（4）给水系统的安装应保证供水安全可靠。
二、排水系统1、系统组成：（1）污水立管：收集建筑物内各个卫生器具的污水；（2）横支管：将污水从污水立管引入排水系统；（3）排水干管：将污水从建筑物内排出；（4）污水处理设备：包括化粪池、污水处理装置等，对污水进行处理。
2、系统特点：（1）排水系统的管道应选择耐腐蚀、耐压、耐温的材料；（2）排水系统的安装应保证排水畅通、无异味散发；（3）污水处理设备应满足环保要求，处理后的污水应达到国家排放标准。
三、消防系统1、系统组成：（1）消防水池：储存消防用水；（2）消防水泵：将消防水池的水抽送到消防管网中；（3）消防管网：连接各个消防设备，包括消火栓、喷淋头等；（4）消防设备：包括灭火器、消防栓等，用于扑灭火灾。
2、系统特点：（1）消防系统的管道应选择耐腐蚀、耐压、耐温的材料；（2）消防设备的选择应满足建筑物内的防火要求；（3）消防系统的安装应保证安全可靠，便于使用。
给排水工程师年终总结一、工作总体回顾一年来，本人在公司各级领导的正确领导下，在同事们的团结合作和关心帮助下，较好地完成了今年的各项工作任务，在业务素质和思想政治方面都有了更进一步的提高。
现将过去一年的工作情况总结如下：1、思想政治表现、品德修养及职业道德方面。
一年来，本人认真遵守劳动纪律，按时出勤，有效利用工作时间；坚守岗位，需要加班完成工作按时加班加点，保证工作能按时完成。
建筑给水排水课程知识重点回顾
第1章建筑内部的给水系统§1－1给水系统的分类和组成一、给水系统的分类给水系统按用途可分为3类：（1）生活给水系统水量不均匀，水质需符合规定的饮用水质标准（2）生产给水系统水量均匀，水质随生产工艺而异（3）消防给水系统有较高的水压要求二、给水系统的组成1、引入管：建筑（小区）总进水管2、水表节点：水表及前后的阀门、泻水装置3、管道系统：给水干管、立管和支管4、配水装置和用水设备：各类配水龙头及生产、消防设备5、给水附件：起调节和控制作用的各类阀门6、增压和贮水设备：包括水泵、水箱和气压贮水设备。
三、给水系统的管材、附件和水表1、常用给水管材及连接方法（1）钢管a.分类：无缝钢管焊接钢管（镀锌钢管和不镀锌钢管）b.特点：强度大，重量轻；易腐蚀c.适用范围：高压管段、室内管道（不埋地）（2）铸铁管a.分类：高压铸铁管b.特点：耐腐蚀，寿命长；普压铸铁管重量大，难安装低压铸铁管质地脆，易损坏c.适用范围：埋地给水管道、室内排水管道（3）塑料管a.分类：聚氯乙烯管、聚丙烯管、聚丁烯管、铝塑管b.特点：强度高，重量轻，耐腐蚀，易安装；耐久性差c.使用范围：广泛用于室内给排水管段2、给水管道的连接（1）螺纹连接（2）焊接（3）粘接（4）法兰连接3、给水附件（1）配水附件：各类水龙头（2）控制附件：各类阀门a.截止阀b.闸阀c.止回阀d.浮球阀e.安全阀4、水表（1）作用：计量用水量（2）工作原理：管径一定时，流量与流速成正比（3）构造：表壳、翼轮、减速装置、记录装置（4）分类：a.螺翼式水表和旋翼式水表b.干式水表和湿式水表（5）性能：（用性能参数表示）（6）选用原则：通过水表的设计生活用水量接近（不超过）水表的额定（公称）流量（7）安装地点：便于安装、维护和检修给水方式的基本类型（低层建筑给水方式）有以下几种：1.直接给水方式适用条件：外网的水压在一天中的任何时刻均能满足室内水压要求。
主要特点：简单，经济，无能耗，易管理。
1.1建筑给水系统的分类、组成
第一章 建筑给水系统
建筑给水系统的分类
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 共用给 水系统
消防给水系统 消防给水系统供民用建筑、公共建筑、 消防给水系统供民用建筑、公共建筑、 以及工业企业建筑中的各种消防设备的用水。 以及工业企业建筑中的各种消防设备的用水。 一般高层住宅、大型公共建筑、 一般高层住宅、大型公共建筑、车间都需要 设消防供水系统。 设消防供水系统。 消防给水系统可以划分为： 消防给水系统可以划分为：消火栓给水 系统、自动喷水灭火系统、水喷雾灭火系统。 系统、自动喷水灭火系统、水喷雾灭火系统。 消防给水要求
生活给水系统 生活给水系统包括供民用住宅、 1. 生活给水系统包括供民用住宅、公 共建筑以及工业企业建筑内饮用、烹调、 共建筑以及工业企业建筑内饮用、烹调、 盥洗、洗涤、淋浴等生活用水。 盥洗、洗涤、淋浴等生活用水。 根据用水需求的不同， 2. 根据用水需求的不同，生活给水系 统又可再分为： 优质饮水系统、 统又可再分为： 优质饮水系统、饮用水系 建筑中水系统。 统、建筑中水系统。 生活给水要求
单击这里 查看给水附件图片
给水系统组成
给水附件
液压水位控制阀
泄压阀
可调式减压阀
比例减压阀
消声止回阀
配水附件：包括各类卫生器具和用水设备的配水龙头和生产、 消防等用水设备等。
单把立式菜盆龙头
面盆单把龙头
第一章 建筑给水系统
建筑给水系统的组成
引入管 水表节点 建筑给水管网（管道系统） 建筑给水管网（管道系统） 给水附件 增压、 增压、贮水设备 消防给水系统 水源
建筑给水系统的组成
建筑给水系统的组成
建筑给水系统主要由给水设施、给水压力控制装置、用水排水管道、水表装置及市政排水设施等组成。
给水设施是指给水系统的原始设施，主要有蓄水池、调节池及其他类似的水库，这些设施的作用是储存给水；
给水压力控制装置是指根据水压的变化和管网使用情况，控制给水压力的设备，主要有水压补偿器、定压阀等；
用水排水管道是指安装在建筑物内，用于将用水从生活用房运输到排水沟或市政排水设施的管道；
水表装置是指安装在建筑物内用于计量用水量的装置；
市政排水设施是指收集建筑物内污水的设施，以及将污水排至污水处理厂的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水系统的组成：1水源2管网a引入管b干管c立管d配水支管3计量设备4给水附件（阀门，水龙头等）5升压和贮水设备（水箱，水泵，气压装置，水池）6建筑消防设备7给水局部处理设备
H=9.81H
1+H
2
+H
3
+H
4
+H
5
．
当量公式
建筑内给水系统的给水方式：1建筑内给水系统方式的选择原则，（1）在满足用户要求的前提下，应力求给水系统简单、管道长度短，以降低工程费用及运行管理费用。
（2）应充分利用城市管网水压直接供水，如果室外给水管网水压不能满足整个建筑物用水要求时，可以考虑建筑物下面数层利用室外管网水压直接供水，建筑物上面几层采用加压供水。
（3）供水应安全可靠，管理、维修方便。
（4）当两种及两种以上用水的水质接近时，应尽量采用共用给水系统。
（5）生产给水系统在经济技术比较合理时，应尽量采用循环给水系统或复用给水系统，以节约用水。
（6）生活给水系统中，卫生器具给水配件处的静水水压不得大于0.6Mpa，如超过该值，宜采用竖向分区供水，以防使用不便和卫生器具及配件破裂漏水，造成维修工作量的增加。
（7）生产给水系统最大静水压力，应根据工艺要求及各种用水设备的工作压力和管道、阀门、仪表等的工作压力确定。
2按系统的组成来分，室内给水的基本方式：(1)直接给水方式（2）设有水箱的给水方式（3）设有水泵的给水方式（4）设贮水池、水泵和水箱联合工作的给水方式（5）设气压给水装置的供水方式。
建筑内给水系统管路布置形式:下行上给式，上行下给式。
防止水质污染：
被污染的原因，与接触的材料选择不当，水在贮存设备中停留时间过长，贮水池的人孔、通气管、溢流管等构造不合理及溢流，排污管与市政排水管道连接不妥所造成倒灌，饮水管道与非饮水管道及用水设备的连接不合理等。
A生活饮用水管道布置及敷设中的防水质污染1城市给水管道严禁与自备水源的供水管道直接连接2生活饮用水不得因管道产生虹吸回流而受污染3从给水管道上直接接出下列用水管道时，应在这些用水管道上设置管道倒流防止器或其他有效的防止倒流污染的装置4严禁生活饮用水管道与大便器直接连接5生活饮用水管道应避开毒物污染区，当条件限制不能避开时，应采取防护措施6在非饮用水管道上接出水嘴或取水短管时，应采取防止误饮误用的措施B贮水池、水箱的防水质污染1生活饮用水池（箱）应与其他用水的水池（箱）分开设置2埋地式生活饮用水贮水池周围10m以内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源，周围2m以内不得有污水管和污染物口3建筑物内生活饮用水水池（箱）体应采用独立结构形式，不得利用建筑物的本体结构形式作为水池（箱）的壁板、底板及顶盖4建筑物内生活饮用水水池（箱）宜设在专用房间内，其上方的房间不应该有厕所、浴室、盥洗室、厨房、污水处理间等5生活饮用水水池（箱）的构造和配管，应符合下列规定1）人孔、通气管、溢流管等应有防止昆虫爬入水箱（池）的措施2）进水管应在水池（箱）的溢流水位以上接入，当溢流水位难以确定时，进水管口的最低点高出溢流边缘的高度等于进水管管径，但最小不应小于25mm,最大不大于150mm。
3）进水管布置不得产生水流短路，必要时应设导流装置。
4）不得接纳消防管道式压水、泄压水等回流水或溢流水。
5）泄水管和溢流管的出口，不得直接与排水构筑物或排水管道相连接，应采取间接排水的方式。
6）水池（箱）材质、衬砌材料和内壁涂料，不得影响水质。
6当生活饮用水水池（箱）内的贮水，48h内不能得到更新时，应设置水消毒处理装置。
建筑给水用管材按材料分有两大类：金属材料和非金属材料。
钢管：强度高、承受内压力大、抗震性能好、重量比铸铁管轻、光滑，容易加工和安装等优点，但抗腐蚀性能差，造价较高。
塑料管：密度小、比强的大、化学稳定性好、耐腐蚀、管内壁光滑、水力条件好、重量轻、
安装方便、容易切割，在热状态下可以焊接和粘合等特点，另外，塑料管线性膨胀系数较大，其施工方法与传统管材的施工方法有较大的区别，需要在工程实际中正确处理。
缺点是不能抵抗强氧化剂的作用，强度低，耐热性差。
建筑给水管材的管径规格常用的表示方法有以下几种：镀锌焊接钢管、不镀锌焊接钢管、铸铁管的管径常以公称直径DN表示；电焊钢管、无缝钢管的管径以D（外径）X（壁厚）表示；塑料管材的管径以D e（外径）X（壁厚）表示，单位均为mm。
给水管道的连接：1螺纹连接2焊接1）电焊2）气焊3)塑料焊接3法兰连接4塑料粘接5承插连接
给水管道附件：A配水附件1截止阀式配水龙头2旋塞式配水龙头3混合配水龙头B控制附件1控制附件的种类1）闸阀2）截止阀3）旋塞阀4）至回阀5）浮球阀6）安全阀7）减压阀2控制附件的设置3止回阀的设置4减压阀的设置5其他特殊阀门的设置。
