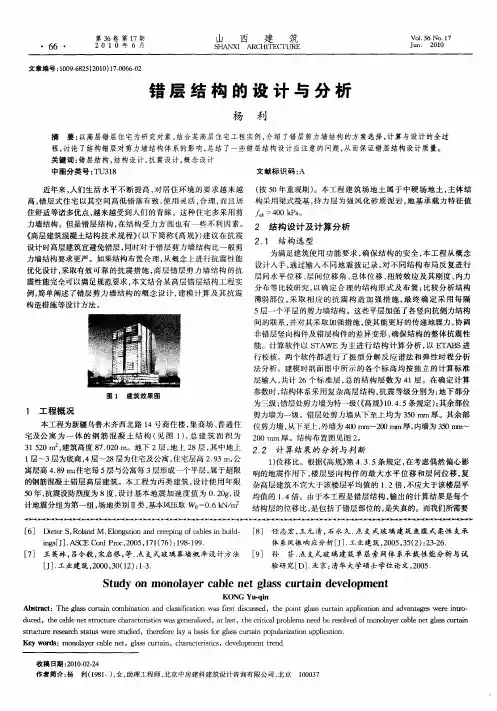

错层结构设计简析
错层结构的设计与分析
６ ・ ６
第３ ６卷 第 １ ７期 ２０ １０年 ６月
山 西 建 筑
Ｓ ＨＡＮＸ Ｉ ＡＲＣＨＩ ＴＥ（ ＵＲＥ
Ｖ０ ． ６ Ｎｏ． ７ 】３ １
Ｊ ｎ． ２ １ ｕ ００
文章编号 ：０ ９６ ２ 《０ ０ １—０ ６０ １ ０ —８ ５ ２ １ ）７０ ６—２
，
１ －３层为 底 商 ， －２ 层 为住 宅 及 公 寓 ， 宅 层 高 ２９ 公 层 ４层 ８ 住 ．３ｍ，
１ 位移 比。根据《 ） 高规》 ４ ３ ５条规定 ， 第 ．． 在考虑偶然 偏心影 寓层 高 ４８ ．９ｍ； 宅 每 ５ 与公 寓 每 ３ 住 层 层形 成 一 个 平 层 ， 于 超 限 响的地震作用下 ， 层竖 向构件 的最大水 平位 移和层 间位 移 ， 属 楼 复 的钢筋混凝土错 层高层建筑。本工程为丙类建筑 ， 设计使用 年限 杂高层建筑 不宜大于该楼层平均值 的 １２倍 ， ． 不应大于该 楼层平 ５ ｏ年， 抗震设防烈度为 ８ ， 度 设计基 本地震加速 度值 为 ０ ２ ｇ 设 均值 的 １４倍。 由于本 工程是错层 结构 ， 出的计算结果是每个 ．０ ， ． 输 计地震分组为第一组 ， 场地类别 Ⅱ类 ， 基本风压取 ｗ０ ０６ ／ 结构层 的位移 比， ＝ ． Ｈ 是包括 了错层部位的 ， 是失真 的。而我们所需要
［ ］ Ｄｅｅ Ｓ Ｒ ｌ ｄＭ ． ｌ ｇｔ ｎａｄｃｅｐｎ ｆ ａ ｌ ｕｌ— ［ ］ 任 志 宏 ， 元 清 ， 永 久 ． 支 式 玻 璃 建 筑 鱼 腹 式 柔 性 支承 ６ ｉ ｒ ， ｏ ｎ Ｅｏ ａｏ ｒｅｉ ｏ ｂｅ ｉ ｂ ｉ ８ ｔ ａ ｎ ｉ ｎ ｇ ｃ ｓｎ ｄ 王 石 点
ｉｇ［］ＫＳ ＥＣ ｎ ｒｃ２ ０ ，７ （６ ：９ —９ ． ｎ ｓＪ ． Ｃ ｏｆ ｏ ，０５ １ １７ ） １８１ ９ Ｐ ［］工业建筑，０ ０ ３ （２ ：－． Ｊ． ２０ ，０ １） １３
建筑工程错层结构设计若干问题思考

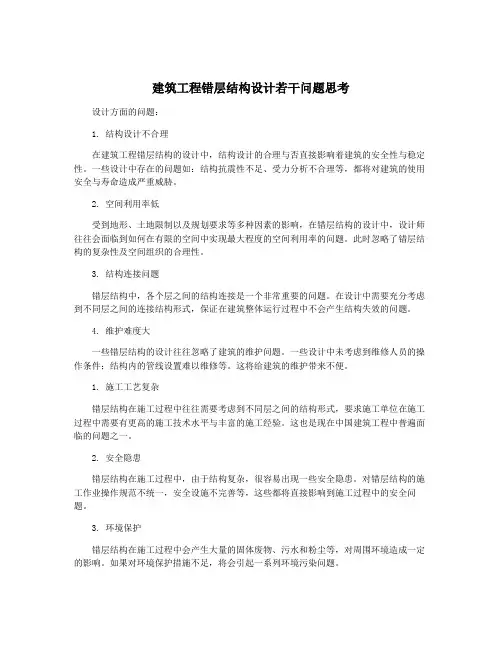

建筑工程错层结构设计若干问题思考设计方面的问题：1. 结构设计不合理在建筑工程错层结构的设计中，结构设计的合理与否直接影响着建筑的安全性与稳定性。
一些设计中存在的问题如：结构抗震性不足、受力分析不合理等，都将对建筑的使用安全与寿命造成严重威胁。
2. 空间利用率低受到地形、土地限制以及规划要求等多种因素的影响，在错层结构的设计中，设计师往往会面临到如何在有限的空间中实现最大程度的空间利用率的问题。
此时忽略了错层结构的复杂性及空间组织的合理性。
3. 结构连接问题错层结构中，各个层之间的结构连接是一个非常重要的问题。
在设计中需要充分考虑到不同层之间的连接结构形式，保证在建筑整体运行过程中不会产生结构失效的问题。
4. 维护难度大一些错层结构的设计往往忽略了建筑的维护问题。
一些设计中未考虑到维修人员的操作条件；结构内的管线设置难以维修等。
这将给建筑的维护带来不便。
1. 施工工艺复杂错层结构在施工过程中往往需要考虑到不同层之间的结构形式，要求施工单位在施工过程中需要有更高的施工技术水平与丰富的施工经验。
这也是现在中国建筑工程中普遍面临的问题之一。
2. 安全隐患错层结构在施工过程中，由于结构复杂，很容易出现一些安全隐患。
对错层结构的施工作业操作规范不统一，安全设施不完善等，这些都将直接影响到施工过程中的安全问题。
3. 环境保护错层结构在施工过程中会产生大量的固体废物、污水和粉尘等，对周围环境造成一定的影响。
如果对环境保护措施不足，将会引起一系列环境污染问题。
4. 施工进度延误错层结构的施工过程中，由于结构复杂、工序繁琐等原因，很容易导致施工进度延误。
这也是目前建筑工程中的普遍问题之一。
在面对以上问题的时候，设计师和施工单位应该进行深入思考，通过合理的设计与科学的施工技朋，逐步解决这些问题。
建筑工程错层结构设计与施工时的问题不仅仅是一种挑战，更是一种机遇。
通过不断的研究、探讨与实践，相信一定能够解决这些问题，提高错层结构建筑的质量与安全性。
高层建筑错层结构设计
高层建筑错层结构设计摘要：本文对高层建筑中的错层结构做了明确的分析，并阐述了设计思路，最后对结构专业遇到错层设计时提出了几点建议。
关键词：错层结构；短柱；矮墙；抗震前言建筑发展到今天，错层结构对提升建筑的品味有着不可替代的作用，因而它在工程中的应用越来越广泛了。
所谓错层结构是指在建筑中同层楼板不在同一高度，并且高差大于梁高（或大于500mm）的结构类型。
对于错层结构，一般认为其不利因素有两个方面：第一，由于楼板分成数块，且相互错置，削弱了楼板协调结构整体受力的能力；第二，由于楼板错层，在一些部位形成竖向短构件，使受力集中，不利于抗震。
前者由于错层楼板的相对变位，所以在错层构件中产生很大的变形能力；后者则有可能在同向受力中由于错层构件刚度大，而产生内力集中。
错层结构中的竖向短构件往往容易被忽视，尤其是错层程度较小时。
而实际上，当错层形成竖向短构件时，其脆性剪切破坏是非常危险的。
如果不加以重视，当建筑遭遇地震灾害时，危害是灾难性的。
下面对高层建筑中的错层结构设计做以下介绍：一、错层结构的难点分析：1、错层结构楼板不连续，在没有楼板的区域内，存在越层构件和不受梁板约束的自由节点，使内力计算十分复杂。
2、错层结构的各层楼板布置不均匀、不对称，各相邻楼板的质心和刚心严重偏置，会发生较大的扭转效应。
3、错层结构引起楼层概念模糊，使以层模型为基础的计算分析参数与实际情况不符。
4、错层结构的层高不一致，造成了各层刚度和延性的不同，使部分竖向构件承担更多的地震作用，形成延性较差的短柱和矮墙等，对结构抗震十分不利。
二、错层结构的模型输入：1、对于局部框架错层结构：利用修改梁节点标高的方式输入错层梁，利用梁确定错层楼板的标高和范围。
2、对于大范围框架错层结构：增加标准层，以楼板为界，将错层划分为多个楼层输入。
3、对于剪力墙错层结构：增加标准层，没有楼板之处将楼板开洞或将楼板厚度设置为0。
洞口产生的连梁采用框架梁输入，墙只布置到洞边，梁的高度可以大于层高。
局部错层结构的设计策略分析
局部错层结构的设计策略分析针对局部错层结构因楼板不连续导致结构整体性差，错层处出现框架短柱、框架梁发生扭转，使得结构抗震性能降低的问题，就此以一个具体局部错层结构为例，从结构平面布置、理论计算和构造处理等三方面，讨论了局部错层结构设计的措施和详细过程。
结果表明，通过以上这些措施综合使用，可有效地减小错层对结构抗震造成的不利影响。
标签：局部错层结构；设计；策略分析局部错层结构是一种在建筑中很常见的现象，随着建筑行业的迅猛发展，针对于这种局部错层结构设计方案也越来越完善。
但是在其发展的过程中，也出现了许许多多的难题，例如在建筑的错层结构设计方案指导下，使得局部楼板的连续性大大降低，这种问题就会导致整个建筑物的水平传力出现断点现象，使整个建筑的抗震能力降低，严重的影响了建筑物的工程质量。
在工业建筑中，结构错层的现象出现的较为普遍，一般来说，在建筑中不同功能的区域会产生一定的高度差。
这种错层式的架构就会将不同功能和不同工艺的建筑空间互相分裂开来，如果一旦出现地震的情况，这种错层式架构极有可能导致整个建筑物的受力不均匀，从而导致建筑物的坍塌现象。
针对于这种情况，对于局部错层结构的优化设计就成为了建筑设计领域需要迫切去解决的问题。
1、某省电厂中水处理站的局部错层结构设计策略分析某省电厂水处理站工程是一项具有重大影响力的工业建筑工程，具有重大的工业效益。
由于该工程内部设施众多，工艺要求较高，因此在建筑的设计建设过程中需要利用局部错层结构，电厂是当地重要的电能源泉，一旦出现问题，对于当地的影响是十分巨大的，因此对于电厂水处理站的错层结构一定要使用最优的策略进行设计。
该水处理站的设防烈度为7度，设计的基本加速度为0.15g，在局部错层结构的具体设计过程中，对于错层结构薄弱部位的精细化处理是整个工程设计的关键。
因此在工程设计中要从多角度入手，在整体的设计理念以及抗震构造措施等方面进行系统的优化设计，对整个建筑的稳定性做到全面的保障。
