弱电施工图设计说明

合集下载

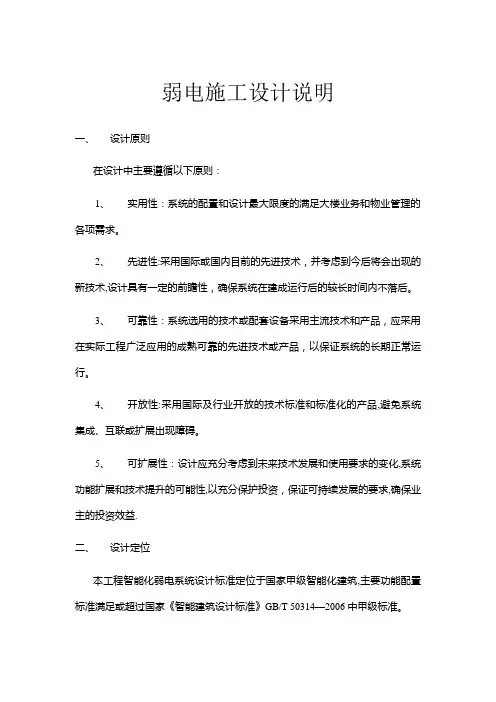

弱电施工设计说明

弱电施工设计说明

弱电施工设计说明一、设计原则在设计中主要遵循以下原则:1、实用性:系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。

2、先进性:采用国际或国内目前的先进技术,并考虑到今后将会出现的新技术,设计具有一定的前瞻性,确保系统在建成运行后的较长时间内不落后。

3、可靠性:系统选用的技术或配套设备采用主流技术和产品,应采用在实际工程广泛应用的成熟可靠的先进技术或产品,以保证系统的长期正常运行。

4、开放性:采用国际及行业开放的技术标准和标准化的产品,避免系统集成、互联或扩展出现障碍。

5、可扩展性:设计应充分考虑到未来技术发展和使用要求的变化,系统功能扩展和技术提升的可能性,以充分保护投资,保证可持续发展的要求,确保业主的投资效益.二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑,主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314—2006中甲级标准。

三、设计标准及规范《智能建筑设计标准》GB/T 50314—2006《建筑与建筑群综合布线系统工程设计规范》GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》GB 50312—2007《民用闭路监控电视系统工程技术规范》GB50198—94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》GB50016—2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367—2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 《电气装置安装工程电缆线路施工及验收规范》GB50168—2006《电气装置安装工程低压电器施工及验收规范》GB50254—96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16—2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74—2000《安全防范工程程序与要求》GA/75—94《建筑电气工程施工质量验收规范》GB50303—2002《电子信息系统机房设计规范》GB50174—2008《电子计算机房施工质量验收规范》GB50462—2008《电子计算机场地通用规范》GB2887—2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。

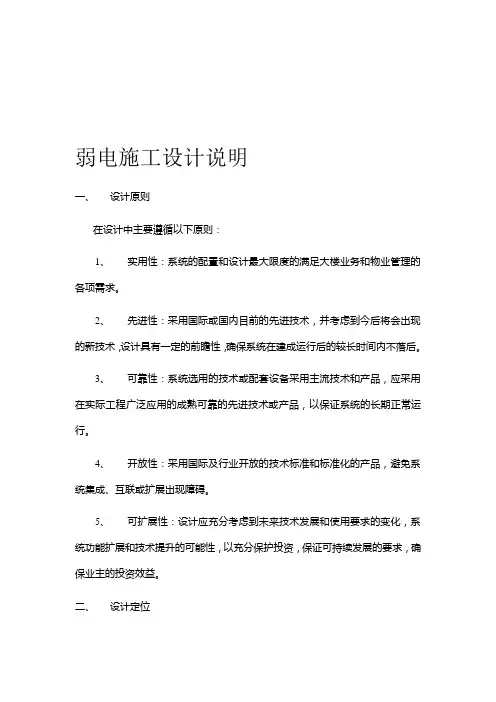

弱电施工设计说明

弱电施工设计说明

弱电施工设计说明一、设计原则在设计中主要遵循以下原则:1、实用性:系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。

2、先进性:采用国际或国内目前的先进技术,并考虑到今后将会出现的新技术,设计具有一定的前瞻性,确保系统在建成运行后的较长时间内不落后。

3、可靠性:系统选用的技术或配套设备采用主流技术和产品,应采用在实际工程广泛应用的成熟可靠的先进技术或产品,以保证系统的长期正常运行。

4、开放性:采用国际及行业开放的技术标准和标准化的产品,避免系统集成、互联或扩展出现障碍。

5、可扩展性:设计应充分考虑到未来技术发展和使用要求的变化,系统功能扩展和技术提升的可能性,以充分保护投资,保证可持续发展的要求,确保业主的投资效益。

二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑,主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006中甲级标准。

三、设计标准及规范《智能建筑设计标准》GB/T 50314-2006《建筑与建筑群综合布线系统工程设计规范》GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》GB 50312-2007《民用闭路监控电视系统工程技术规范》GB50198-94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。

弱电图纸图例说明范本

弱电图纸图例说明范本

弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。

3、制图比例如下:4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求,图框缩放以比例大小缩放。

工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如下:2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。

3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。

4、图纸设计线型:同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。

4、文字说明统一采用“宋体”或“仿宋体”字,字号大小根据下列要求缩放:5、图纸设计过程中,如下列情况必须添加索引线说明:1) 敷设管、桥架的规格大小时;2) 当管线穿墙时,注明穿墙空洞;3) 当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4) 当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。

(完整版)弱电施工图制图

(完整版)弱电施工图制图

弱电系统工程施工图制图指引xxxxxxxx有限公司2022年4月目录1弱电施工图深度要求 (4)1.1 技术深度要求 (4)1.2 设计深度要求 (4)2施工图制图指引细则 (6)2.1 工作目标 (6)2.2 适用范围 (6)2.3 制图规范 (6)2.3.1原建筑设计图整理 (6)2.3.2图纸目录 (7)2.3.3制图阶段、图纸编号 (7)2.3.4图纸幅面 (8)2.3.5图层 (9)2.3.6图例 (9)2.3.7颜色 (10)2.3.8线型 (10)2.3.9图线 (11)2.3.10标注 (12)2.3.11引出线 (14)2.3.12索引符号与详图符号 (17)2.3.13标高符号 (19)2.3.14图名 (20)2.3.15文字 (20)2.3.16比例 (22)2.3.17标题栏及图签栏 (23)2.4 图纸内容 (25)2.4.1设计说明 (25)2.4.2主要设备材料表 (25)2.4.3详图/大样图 (25)2.4.4设备连接系统图 (26)2.4.5平面布置图 (29)2.5 信息点、弱电要素编号规则 (30)3其它规定 (30)3.1 施工图电子文档的提交 (30)3.2 施工图折叠样式及规格 (31)3.3 制图工具软件 (31)3.4 弱电信息数据统计表 (31)3.4.1附表1 各普通要素弱电数量配置表 (32)3.4.2附表2 通信要素用电量配置表 (33)3.4.3附表3 电源线路线缆明细表 (33)3.4.4附表4 综合布线线缆路由明细表 (34)3.4.5附表5 通信电源设备配置明细表 (35)3.4.6附表6 主材设备表 (36)3.4.7附表7 弱电信息数据统计报审表 (37)3.4.8附表8 设计图纸会审记录(一) (38)3.4.9附表9 设计图纸会审记录(二) (39)3.4.10附表10 施工图设计任务时间表 (40)1 弱电施工图深度要求1.1技术深度要求(1)明确有哪些弱电系统,各系统要实现哪些功能,以设计说明及系统图体现;(2)明确各系统设备厂家、技术指标、技术类型,以设备材料表及系统图体现;(3)明确各子系统的点位数量、布置和弱电井、控制室位置,以平面图体现;(4)明确公共区域线槽规格路由,以平面图体现。

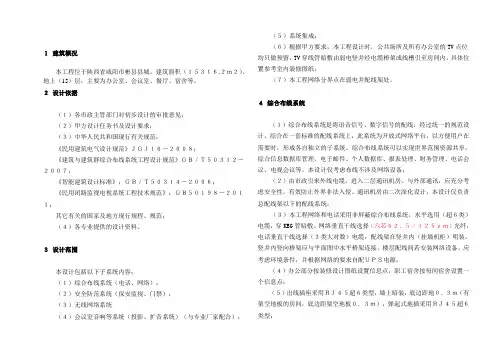

弱电施工图纸设计说明资料

弱电施工图纸设计说明资料

1建筑概况本工程位于陕西省咸阳市彬县县城。

建筑面积(15316.2m2)。

地上(15)层,主要为办公室、会议室、餐厅、宿舍等。

2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ16-2008;《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;《智能建筑设计标准》;GB/T50314-2006;《民用闭路监视电视系统工程技术规范》;GB50198-2011;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。

3设计范围本设计包括以下子系统内容:(1)综合布线系统(电话、网络);(2)安全防范系统(保安监视、门禁);(3)无线网络系统(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);(5)系统集成;(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;(7)本工程网络分界点在弱电井配线架处。

4综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。

综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。

本设计仅考虑布线不涉及网络设备;(2)由市政引来外线电缆,进入二层通讯机房。

与外部通讯,应充分考虑安全性,有效防止外界非法入侵。

通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。

网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。

一套完整的弱电施工图设计说明书,22个子系统

一套完整的弱电施工图设计说明书,22个子系统

一套完整的弱电施工图设计说明书,22个子系统前言大家好,我是林总,校园弱电工程施工图设计说明,之前我们发过很多项目的设计说明,包含办公楼、酒店、医院、小区等等,校园施工图纸设计说明也有,今天分享一套新版的设计说明,包含22个子系统,仅供参考学习。

正文一、工程概况本项目概况见建筑专业概述。

二、设计依据1建设设计单位提供的建筑CAD图纸。

2方案公司提供的扩初点位和架构3《智能建筑设计标准》(GB 50314-2015)4《综合布线系统工程设计规范》(GB 50311-2016)5《建筑物防雷设计规范》(GB 50057-2010)6《数据中心设计规范》(GB 50174-2017)7《民用闭路监视电视系统工程技术规范》(GB 50198-2011)8《建筑电气工程施工质量验收规范》(GB 50303-2015)9《建筑物电子信息系统防雷技术规范》(GB 50343-2012)10《安全防范工程技术标准》(GB 50348-2018)11《厅堂扩声系统设计规范》(GB 50371-2006)12《视频安防监控系统工程设计规范》(GB 50395-2007)13《出入口控制系统工程设计规范》(GB 50396-2007)14《公共广播系统工程技术规范》(GB 50526-2010)15《电子会议系统工程设计规范》(GB 50799-2012)16《建筑设备监控系统工程技术规范》(JGJ/T 334-2014)17《安全防范系统通用图形符号》(GA/T 74-2017)18《停车场(库)安全管理系统技术要求》(GA/T 761-2008)19《安全防范系统验收规则》(GA 308-2001)20《视频安防监控系统技术要求》(GA/T 367-2001)21《入侵报警系统技术要求》(GA/T 368-2001)22《电子巡查系统技术要求》(GA/T 644-2006)23《安全防范系统雷电浪涌防护技术要求》(GA/T 670-2006)其它有效的相关规范及标准。

(完整版)弱电施工图制图

(完整版)弱电施工图制图

弱电系统工程施工图制图指引xxxxxxxx有限公司2020年5月xxxxxxxx有限公司弱电施工图制图指引目录1弱电施工图深度要求 (4)1.1 技术深度要求1.2 设计深度要求 (4) (4)2施工图制图指引细则 (6)2.1 工作目标 (6)2.2 适用范围 (6)2.3 制图规范 (6)原建筑设计图整理 (6)图纸目录 (7)制图阶段、图纸编号 (7)图纸幅面 (8)图层 (9)图例 (9)颜色 (10)线型 (10)图线 (11)注明 (12)引出线 (14)索引符号与详图符号 (17)标高符号 (19)图名 (20)文字 (20)比率 (22)标题栏及图签栏 (23)2.4 图纸内容 (25)设计说明 (25)主要设备资料表 (25)2弱电施工图制图指引2.4.3详图 /大样图 (25)2.4.4设备连结系统图 (26)2.4.5平面部署图 (29)2.5信息点、弱电要素编号规则 (30)3 其他规定 (30)3.1施工图电子文档的提交 (30)3.2施工图折叠样式及规格 (31)3.3制图工具软件 (31)3.4弱电信息数据统计表 (31)3.4.1附表 1各一般要素弱电数量配置表 (32)3.4.2附表 2通信要素用电量配置表 (33)3.4.3附表 3电源线路线缆明细表 (33)3.4.4附表 4综合布线线缆路由明细表 (34)3.4.5附表 5通信电源设备配置明细表 (35)3.4.6附表 6主材设备表 (36)3.4.7附表 7弱电信息数据统计报审表 (37)3.4.8附表 8设计图纸会审记录(一 ) (38)3.4.9附表 9设计图纸会审记录(二 ) (39)3.4.10附表 10 施工图设计任务时间表 (40)31弱电施工图深度要求1.1 技术深度要求(1)明确有哪些弱电系统,各系统要实现哪些功能,以设计说明及系统图表现;(2)明确各系统设备厂家、技术指标、技术种类,以设备资料表及系统图表现;(3)明确各子系统的点位数量、部署和弱电井、控制室地址,以平面图表现;(4)明确公共地域线槽规格路由,以平面图表现。

弱电施工图纸设计说明

弱电施工图纸设计说明

弱电施工图纸设计说明一、工程概述本弱电施工图纸设计旨在为具体项目名称提供全面、可靠且高效的弱电系统解决方案。

该项目位于项目地点,总建筑面积为建筑面积平方米,涵盖了建筑功能,如办公、住宅、商业等多种用途。

二、设计依据1、国家及地方现行的有关设计规范、规程及标准,如《智能建筑设计标准》(GB 50314-2015)、《综合布线系统工程设计规范》(GB 50311-2016)等。

2、建设单位提供的设计任务书及相关要求。

3、建筑、结构、给排水、电气等相关专业提供的设计图纸和资料。

三、设计范围本次弱电系统设计包括以下子系统:1、综合布线系统2、计算机网络系统3、安全防范系统(包括视频监控系统、入侵报警系统、门禁管理系统等)4、有线电视系统5、背景音乐及紧急广播系统6、多媒体会议系统7、机房工程四、综合布线系统1、系统概述综合布线系统是整个弱电系统的基础,为各类信息的传输提供高速、稳定的通道。

2、工作区子系统根据不同的使用功能,在工作区设置相应的信息插座,包括语音插座和数据插座。

插座采用符合标准的 RJ45 模块,安装高度距地面具体高度。

3、水平子系统水平线缆采用六类非屏蔽双绞线,满足语音、数据及图像等信号的传输要求。

线缆沿金属线槽或 PVC 管敷设至各工作区。

4、垂直子系统垂直干线采用大对数电缆和光纤,分别用于语音和数据的传输。

电缆和光纤敷设在弱电竖井内的桥架中。

5、管理子系统在每层的弱电间设置配线架,对水平线缆和垂直干线进行管理和连接。

6、设备间子系统设备间位于具体位置,安装有网络设备、服务器等核心设备。

五、计算机网络系统1、系统架构采用核心层、汇聚层和接入层的三层网络架构,确保网络的稳定性和可扩展性。

2、核心层核心交换机具备高速转发能力和强大的路由功能,负责整个网络的数据交换。

3、汇聚层汇聚交换机连接多个接入层交换机,对数据进行汇聚和处理。

4、接入层接入层交换机为终端设备提供网络接入,实现用户与网络的连接。

弱电施工设计说明

弱电施工设计说明

弱电施工设计说明一、设计原则在设计中主要遵循以下原则:1、实用性:系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。

2、先进性:采用国际或国内目前的先进技术,并考虑到今后将会出现的新技术,设计具有一定的前瞻性,确保系统在建成运行后的较长时间内不落后。

3、可靠性:系统选用的技术或配套设备采用主流技术和产品,应采用在实际工程广泛应用的成熟可靠的先进技术或产品,以保证系统的长期正常运行。

4、开放性:采用国际及行业开放的技术标准和标准化的产品,避免系统集成、互联或扩展出现障碍。

5、可扩展性:设计应充分考虑到未来技术发展和使用要求的变化,系统功能扩展和技术提升的可能性,以充分保护投资,保证可持续发展的要求,确保业主的投资效益。

二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑,主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006中甲级标准。

三、设计标准及规范《智能建筑设计标准》GB/T 50314-2006《建筑与建筑群综合布线系统工程设计规范》 GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》 GB 50312-2007《民用闭路监控电视系统工程技术规范》 GB50198-94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》 GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。

弱电施工图要求及说明

弱电施工图要求及说明

一、完整的弱电施工图应包含的内容:(1)图纸目录。

先列新绘制图纸,后列选用的标准图或重复利用图。

标明图纸内容、图号、图幅。

(2)设计说明及图例。

设计说明按各弱电子系统分别叙述。

应说明设计的依据(原设计院的施工图和招投标文件)、遵循的标准,各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标准设备的订货说明。

(3)设备材料表。

分系统罗列各系统的设备材料的选型规格、数量、品牌。

(4)系统图。

表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明。

对于楼宇自控系统,还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型(AI、AO、DI、DO)及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。

(5)平面敷设图。

分层表现该层上弱电相关设备的位置、标高、安装方式,线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向,弱电井的位置及井内设备材料布置示意,控制室的位置。

(6)弱电井,控制室布置平、剖面图。

表现弱电井内的设备、线槽、管路的布置,控制室内的操作台、显示屏、工作人员衣物柜的布置。

明确弱电井内的电源要求、控制室内的装修要求和电源要求。

由于弱电井内还有消防系统的设备,井内布置时需业主、监理、消防等相关方协商确定。

(7)室外管线图。

标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号,与其他管线平行和交叉的坐标、标高,与城市或园区管网的衔接位置。

(8)设备配线连线图。

各系统外接线量复杂的设备需提供接线图,如楼字自控系统的控制器、门禁管理系统的控制器、停车管理系统、电视监控系统控制室内设备间连线。

背景音乐控制室内设备间连线等等。

外接线简单的可注明参见设备说明书,如摄像机、扬声器等的接线。

工程项目弱电施工图设计说明

工程项目弱电施工图设计说明

弱电施工图设计说明作者:不详来源:发布时间:2006-3-1 17:32:38 发布人:george减小字体增大字体摘要施工图的设计说明非常重要,在实行设计终身负责制的今天,尤为如此。

文章阐述的弱电设计说明是作者结合多年设计经验,力求全面、翔实,希望对建筑电气设计同行有所帮助。

关键词楼宇自控综合布线有线电视安全防停车场管理广播火灾自动报警及消防联动1建筑概况本工程位于()()路与()路交*口()。

建筑面积(m2)。

地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类防火建筑。

建筑主体高度(m),裙房高度(m)。

结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。

2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民国现行有关规:《民用建筑电气设计规》JGJ/T16-92;《高层民用建筑设计防火规》GB50045-95(2001年版);《火灾自动报警系统设计规》GB50116-98;《建筑与建筑群综合布线系统工程设计规》GB/T50311-2000;《汽车库、修车库、停车场设计防火规》GB50067-97;《人民防空地下室设计规》GB50038-94;《人民防空工程设计防火规》;GB50098-98;《智能建筑设计标准》;GB/T50314-2000;《民用闭路监视电视系统工程技术规》;GB50198-94;《有线电视系统工程技术规》GB50200-94;其它有关的国家及地方现行规程、规;(4)各专业提供的设计资料。

3设计围本设计包括红线的以下容:(1)楼宇自控系统;(2)综合布线系统(、计算机)(不涉及网络设备);(3)有线电视及卫星电视系统;(4)安全防系统(保安监视、门禁、入侵探测);(5)同声传译系统;(6)停车场管理系统;(7)微蜂窝机站;(8)广播系统(包括背景音乐及紧急广播);(9)火灾自动报警及消防联动系统;(10)报告厅、多功能厅等的音响系统(与专业厂家配合);(11)系统集成;(12)根据甲方()文,本工程设计时,公共场所及所有办公室的弱电设备均只做预留,弱电由弱电竖井经电缆桥架或线槽引至房间门口,待以后由室装修设计负责进行二次设计;(13)本工程电信分界点在总配线架处。

弱电施工图纸设计说明

弱电施工图纸设计说明

摘要:施工图的设计说明非常重要,在实行设计终身负责制的今天,尤为如此。

文章阐述的弱电设计说明是作者结合多年设计经验,力求全面、翔实,希望对建筑电气设计同行有所帮助。

关键词:楼宇自控综合布线有线电视安全防范停车场管理广播火灾自动报警及消防联动1建筑概况本工程位于()()路与()路交叉口()。

建筑面积(m2)。

地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类防火建筑。

建筑主体高度(m),裙房高度(m)。

结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。

2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ/T16-92;《高层民用建筑设计防火规范》GB50045-95(2001年版);《火灾自动报警系统设计规范》GB50116-98;《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000;《汽车库、修车库、停车场设计防火规范》GB50067-97;《人民防空地下室设计规范》GB50038-94;《人民防空工程设计防火规范》;GB50098-98;《智能建筑设计标准》;GB/T50314-2000;《民用闭路监视电视系统工程技术规范》;GB50198-94;《有线电视系统工程技术规范》GB50200-94;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。

3设计范围本设计包括红线内的以下内容:(1)楼宇自控系统;(2)综合布线系统(电话、计算机)(不涉及网络设备);(3)有线电视及卫星电视系统;(4)安全防范系统(保安监视、门禁、入侵探测);(5)同声传译系统;(6)停车场管理系统;(7)微蜂窝机站;(8)广播系统(包括背景音乐及紧急广播);(9)火灾自动报警及消防联动系统;(10)报告厅、多功能厅等的音响系统(与专业厂家配合);(11)系统集成;(12)根据甲方()文,本工程设计时,公共场所及所有办公室的弱电设备均只做预留,弱电由弱电竖井经电缆桥架或线槽引至房间门口,待以后由室内装修设计负责进行二次设计;(13)本工程电信分界点在总配线架处。

弱电施工设计说明

弱电施工设计说明

弱电施工设计说明1 设计依据1.1 建筑概况:本工程位于(省市) (区)(路)。

总建筑面积约m2。

地下层,主要为,地上层,主要为等。

本工程属于类(办公)建筑。

建筑主体高度m,裙房高度m。

结构形式为。

基础形式为。

建筑类别为:类,防火保护对象分级为级。

1.2 相关专业提供给的工程设计资料。

1.3 各市政主管部门对初步设计的审批意见。

1.4 甲方提供的设计任务书及设计要求。

1.5 国家现行的主要规范、规程及相关行业标准:《火灾自动报警系统设计规范》GB50116-98;《综合布线系统工程设计规范》GB50311-2007;《智能建筑设计标准》GB/T50314-《安全防范工程技术规范》GB50348-2004;《建筑物电子信息系统防雷技术规范》GB50343-2004;《入侵报警系统工程设计规范》GB50394-2007;《视频安防监控系统工程设计规范》GB50395-2007;《出入口控制系统工程设计规范》GB50396-2007;《民用建筑电气设计规范》JGJ16-2008等。

2 设计范围2.1 本设计包括红线内的以下内容:火灾自动报警系统、安全技术防范系统、有线电视和卫星电视接收系统、广播、扩声及会议系统、建筑设备监控系统、计算机网络系统、通信网络系统、综合布线系统、智能化系统集成。

2.2 移动通讯信号覆盖系统由电信部门负责设计、安装。

2.3 本工程电信分界点为地下一层弱电间电信总配线架处;有线电视分界点在光端机房。

电话交换系统、接入网等通信设施由电信部门负责设计、安装。

本设计仅负责总配线架以下的配线系统设计,并配合土建预留水平和垂直通路。

3 火灾自动报警系统3.1 防护等级本工程火灾自动报警系统的保护对象分级按级设置。

3.2 消防控制室3.2.1 本工程消防控制室设在首层,并设有直接通往室外的出口。

3.2.2 消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电气火灾报警主机、电梯监控盘和电源设备等组成。

弱电施工图设计方案说明

弱电施工图设计方案说明

施工图设计说明工程概况建设单位:安宁职业教育基地管理委员会项目名称:中共安宁市委党校、安宁市行政学校异地新建项目项目地点:安宁市职教园区项目建设规模:本项目共拟建地上11层,地下1层。

总建筑面:约19353.21平方。

建筑高度:43.5米。

建筑形式:框剪结构。

建筑分类:一类高层综合楼,建筑功能:食堂,教室,办公,学员宿舍。

设计依据及验收规范(1)市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《智能建筑工程质量验收规范》(GB 50339—2013)《建筑智能化系统工程设计规范》DGJ32/D01-2003《智能建筑设计标准》 (GB/T 50314—2006)《民用建筑电气设计规范》JGJ16-2008;《工程建设施工企业质量管理规范》GB/T 50430-2007《安全防范工程技术规范》 (GB 50348—2004)《视频安防监控系统工程设计规范》GB/T 50395-2007《出入口控制系统工程设计规范》GB/T 50396-2007《入侵报警系统工程设计规范》GB/T 50394-2007《综合布线系统工程验收规范》(GB 50312—2007)《综合布线系统工程设计规范》(GB 50311—2007)《安全防范工程验收规则》(GA308-2001)《安全防范工程程序与要求》(GA/T75-94)《安全防范系统通用图形符号》(GA/T74-2000)《建筑电气工程设计常用图形和文字符合》(00D001)《建筑与建筑群综合布线系统工程施工验收规范》(GB/ 50311-2000) 《建筑物电子信息系统防雷技术规范》GB50343-2004《电子信息系统机房设计规范》GB50174-2008;《电子信息系统机房施工及验收规范》GB 50462-2008;《公共建筑节能设计标准》GB50189-2005(4)各专业提供的设计资料。

3设计范围:(1)综合布线系统;(2)有线电视系统;(3)安全防范系统;(4)门禁系统;(5)会议室系统;(6)停车场管理系统;(7)广播系统(8)公共信息发布系统;(9)周界报警系统(10)机房建设;(11)无线网络覆盖;1综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。

调研弱电实施施工图要求及说明

调研弱电实施施工图要求及说明

一、完整的弱电施工图应包含的内容:(1)图纸目录。

先列新绘制图纸,后列选用的标准图或重复利用图。

标明图纸内容、图号、图幅。

(2)设计说明及图例。

设计说明按各弱电子系统分别叙述。

应说明设计的依据(原设计院的施工图和招投标文件)、遵循的标准,各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标准设备的订货说明。

(3)设备材料表。

分系统罗列各系统的设备材料的选型规格、数量、品牌。

(4)系统图。

表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明。

对于楼宇自控系统,还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型(、、、)及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。

(5)平面敷设图。

分层表现该层上弱电相关设备的位置、标高、安装方式,线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向,弱电井的位置及井内设备材料布置示意,控制室的位置。

(6)弱电井,控制室布置平、剖面图。

表现弱电井内的设备、线槽、管路的布置,控制室内的操作台、显示屏、工作人员衣物柜的布置。

明确弱电井内的电源要求、控制室内的装修要求和电源要求。

由于弱电井内还有消防系统的设备,井内布置时需业主、监理、消防等相关方协商确定。

(7)室外管线图。

标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号,与其他管线平行和交叉的坐标、标高,与城市或园区管网的衔接位置。

(8)设备配线连线图。

各系统外接线量复杂的设备需提供接线图,如楼字自控系统的控制器、门禁管理系统的控制器、停车管理系统、电视监控系统控制室内设备间连线。

背景音乐控制室内设备间连线等等。

外接线简单的可注明参见设备说明书,如摄像机、扬声器等的接线。

(9)电气接口图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弱电施工图设计说明建筑概况本工程位于() ()路与()路交*口()。

建筑面积(m2)。

地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类防火建筑。

建筑主体高度(m),裙房高度(m)。

结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。

2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ/T16-92;《高层民用建筑设计防火规范》GB50045-95(2001年版);《火灾自动报警系统设计规范》GB50116-98;《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000;《汽车库、修车库、停车场设计防火规范》GB50067-97;《人民防空地下室设计规范》GB50038-94;《人民防空工程设计防火规范》;GB50098-98;《智能建筑设计标准》;GB/T50314-2000;《民用闭路监视电视系统工程技术规范》;GB50198-94;《有线电视系统工程技术规范》GB50200-94;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。

3设计范围本设计包括红线内的以下内容:(1)楼宇自控系统;(2)综合布线系统(电话、计算机)(不涉及网络设备);(3)有线电视及卫星电视系统;(4)安全防范系统(保安监视、门禁、入侵探测);(5)同声传译系统;(6)停车场管理系统;(7)微蜂窝机站;(8)广播系统(包括背景音乐及紧急广播);(9)火灾自动报警及消防联动系统;(10)报告厅、多功能厅等的音响系统(与专业厂家配合);(11)系统集成;(12)根据甲方()文,本工程设计时,公共场所及所有办公室的弱电设备均只做预留,弱电由弱电竖井经电缆桥架或线槽引至房间门口,待以后由室内装修设计负责进行二次设计;(13)本工程电信分界点在总配线架处。

4楼宇自控系统(BAS)(1)空调、制冷、供暖、通风、给排水、变配电系统、柴油发电机系统、公共区域照明等均纳入BAS系统进行监控或监视;(2)监控中心设于()层。

()设置分站;(3)BAS应具备机组的手/自动状态监视、启停控制、运行状态显示、故障报警、温度监测、湿度监测、控制及实现相关的各种逻辑控制关系等功能;(4)消防类水泵、风机不进入BAS;(5)冷冻机应能从其控制屏(箱)内送出机组的运行状态、故障信号;能接受由BA系统发出的控制冷冻机的起、停信号;能根据控制系统的要求,进行制冷系统的顺序起停;(6)BAS包括:①冷冻机、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制,状态显示,故障报警;②压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制;③送、排风机的时间程序控制;④温、湿度等参数的测量记录;⑤变配电所内高压进线、出线及联络开关的状态,进、出线电流、电压、有功功率、无功功率、计量;低压进线及联络开关状态、电流、电压、电量、功率因数等参数的测量记录;干式变压器运行温度显示、超温报警;∙2009-7-8 22:30∙回复∙∙熊猫大神∙6位粉丝∙2楼⑥公共场所照明、室外照明、节日照明、车库照明等的时间程序控制或光敏⑦高位水箱水位显示及溢流报警;⑧污水坑水位显示及溢流报警;⑨柴油发电机的状态显示,如:电压、电流、频率等,蓄电池电压、日用油箱液位,所有故障报警;⑩给水泵运行状态;紒纭矠储油装置油位显示、低位报警;紒紝矠扶梯、电梯的运行状态、故障报警;紒紞矠航空障碍灯的控制及状态、故障报警等;紒紟矠热力站监视;一氧化碳浓度报警;(7)监控中心内的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC控制器等均由承包商成套供货;(8)BAS控制器之间的通讯线预留管线均为(2SC20)热镀锌钢管,全部串在一起引至()层BAS控制室;(9)控制器至各种传感器、变送器、阀门等的控制线、控制器的电源,均由承包商进行深化设计。

5综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。

综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。

本设计仅考虑布线不涉及网络设备;(2)由市政引来外线电缆,进入()房。

与外部通讯,应充分考虑安全性,有效防止外界非法入侵。

通讯机房由电信部门设计,本设计仅负责总配线架以下的配线系统;(3)本工程计算机和电话采用非屏蔽综合布线系统,水平选用(超5类)电缆,穿镀锌钢管暗敷。

计算机垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙或落地机柜)明装。

竖井内竖向桥架应与平面图中水平楼层配线间若安装网络设备,应考虑环境条件,并根据网络的要求自配UPS电源;(4)办公部分按(6)m2左右一组信息点设置,会议室按(10)m2左右一组信息点设置,证券按(3)m2左右一组信息点设置,()设置光纤到点服务;(5)楼层配线间提供租客与其他部门的被动式和主动式电子联接;(6)出线插座采用RJ45超5类型,暗装,底边距地0.3地板的房间,底边距架空地板0.3m);(7)屋顶为承租者提供(VSAT)小口径卫星(1.2~2.4m)终端站基础,为VSAT客户提供服务;(8)电视会议系统可根据甲方的要求设置。

本工程在()设置电视会议系统,将计算机、电话机、数字摄像机、数字照相机、录相机、收音机、CD、VCD、DVD、话筒、大屏幕投影、灯光控制、电子地图、电子白板等设备集(9)有关综合布线系统的构成待确定厂家后与甲方协商确定。

网络设备则根据最终用户的需求自行配备;(10)系统所有器件均由承包商负责成套供货、安装、调试;(11)系统的深化设计由承包商负责,设计院负责审核及与其他系统的接口的协调事宜。

6有线电视及卫星电视系统(1)普通电视信号由室外有线电视信号引来,屋顶设卫星天线,接收卫星信号,系50、750、860)MHz(双向)高隔离度的邻频传输系统;(2)系统输出口频道间载波电平差:任意频道间≤10dB,相邻频道间≤3dB,频道频率稳定度±25kHz,图像/伴音频率间隔稳定度±5kHz,用户电平要求(64、68±4)dB,图像清晰度应在四级以上;(3)在()预留()个卫星天线基座,天线数量及接收节目内容与甲方商定;∙2009-7-8 22:30 ∙回复∙∙熊猫大神∙6位粉丝∙3楼(4)有线电视系统,下行模拟电视频道数应>59个;(5)前端设备设在顶层电视机房内。

天线具体位置待建到顶层实测,且确定厂家后再确定基础作法;(6)干线电缆选用SYWV-75-9P2(P4)(单向系统两屏蔽、双向系统四屏蔽电缆),SC25。

支线电缆选用SYWV-75-5P2(P4)(两屏蔽、四屏蔽电缆),SC20。

穿热镀锌钢管暗敷;(7)用户出线口暗装,底边距地0.3m;(8)竖井内电视分配器分支器箱底边距地1.5m明装。

竖井以外的分支器设200×200×100盒安装在吊顶上50mm,此处吊顶应预留检修口。

无吊顶处距顶板300mm;(9)系统的深化设计由承包商负责,设计院负责审核及与其他系统的接口的协调事宜。

7安全防范系统7.1保安监视系统(1)保安监视机房设在一层(与消防中心合用);(2)在本工程各出入口,电梯轿箱内及(二)层以上各层走道内设保安监视摄像机;(3)所有摄像机的电源,由主机供给。

主机自带UPS电源,工作时间≥(20分钟);(4)系统控制方式为编码控制;(5)摄像机采用电荷耦合式摄像机,带自动增益控制、逆光补偿、电子高亮度控制等,根据安装地点监视要求,配备相应的摄像机。

()场所摄像机带入侵探测器、声音监测、容貌识别功能;(6)中心主机系统采用全矩阵系统,所有视频信号可手动及自动切换;(7)所有摄像点应同时录像,录像选用()台数字硬盘录像系统,内置高速硬盘,容量不低于动态录像储存一个月的空间,并可随时提供调阅及快速检索,图像应包含摄像机机位、日期、时间等。

图像分辨率不低于(640×480)像素,并配备光盘刻录机;(8)按系统图所示做时序切换。

切换时间为1~30秒可调,同时可手动选择某一摄像机进行跟踪、录像。

系统配置()台(〃)黑白监视器,配置()台 〃)彩色监视器。

监视器应为专用监视器;(9)监视器的图像质量按五级损伤制评定,图像质量不应低于4分;(10)监视器图像水平清晰度:黑白监视器不应低于(600、500、400)线,彩色监视器不应低于(400、270)线;(11)监视器图像画面的灰度不应低于8级;(12)每个普通监视点设2SC25热镀锌钢管,带云台监视点设3SC25热镀锌钢管,暗敷在楼板或墙内;(13)系统各路视频信号,在监视器输入端的电平值应为1Vp-p±3dBVBS;(14)系统各部分信噪比指标分配应符合:摄像部分为40dB、传输部分为50dB、显示部分为45dB的要求;(15)在()设打劫报警装置,装置设在工作人员宜接触的地方,打劫信号送至保安监视机房;(16)系统所有器件均由承包商负责成套供货、安装、调试,并协助甲方通过北京安防办的验收;(17)系统的深化设计由承包商负责,设计院负责审核及与其他系统接口的协调事宜。

7.2门禁系统(1)门禁系统机房(与消防控制室合用);(2)在重要场所的出入口设有门磁开关、电子门锁、读卡器、门内手动开关,对通过对象及通行的时间进行控制、监视及设定;(3)系统应具有以下功能:①记录、修改、查询所有持卡人的资料,并可随时修改持卡人通行权限。

②监视、记录所有出入情况及出入时间;③监视门磁开关状态,具有报警功能;④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。

⑤对非法侵入或破坏进行报警并进行记录;∙2009-7-8 22:30∙回复∙∙熊猫大神∙6位粉丝∙4楼⑥当火灾信号发出后,自动打开相应防火分区安全疏散通道的电子门锁,方便人员疏散。

(4)现场控制器设在(就地、弱电竖井内),走道管线在(弱电线槽内)敷设,从线槽至控制模块穿(SC20)热镀锌钢管。

控制模块至请求开门按钮、读卡器、门磁开关、电控锁等暗敷(SC15)热镀锌钢管,门磁开关、电控锁等应注意与门配合;(5)系统允许每个门可单独提供所有操作功能,系统信息通信采用标准接口及协议;(6)系统所有器件均由承包商负责成套供货、安装、调试;(7)系统的深化设计由承包商负责,设计院负责审核及与其他系统接口的协调事宜。
