LVDS屏线及屏接口定义
转载 什么是LVDS及LVDS针脚定义
转载什么是LVDS及LVDS针脚定义[转载]什么是LVDS及LVDS针脚定义2010年06月01日 什么是LVDS？ 现在的液晶显示屏普遍采用LVDS接口，那么什么是LVDS呢？ LVDS（Low Voltage Differential Signaling)即低压差分信号传输，是一种满足当今高性能数据传输应用的新型技术。
由于其可使系统供电电压低至 2V，因此它还能满足未来应用的需要。
此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。
LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN and 450mV MAX)和快速过渡时间。
这可以让产品达到自 100 Mbps 至超过 1 Gbps的高数据速率。
此外，这种低压摆幅可以降低功耗消散，同时具备差分传输的优点。
LVDS技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。
通道链路芯片组多路复用和解多路复用慢速 TTL信号线路以提供窄式高速低功耗 LVDS 接口。
这些芯片组可以大幅节省系统的电缆和连接器成本，并且可以减少连接器所占面积所需的物理空间。
LVDS 解决方案为设计人员解决高速 I/O 接口问题提供了新选择。
LVDS 为当今和未来的高带宽数据传输应用提供毫瓦每千兆位的方案。
更先进的总线 LVDS (BLVDS)是在LVDS 基础上面发展起来的，总线 LVDS (BLVDS) 是基于 LVDS技术的总线接口电路的一个新系列，专门用于实现多点电缆或背板应用。
它不同于标准的LVDS，提供增强的驱动电流，以处理多点应用中所需的双重传输。
BLVDS 具备大约 250mV 的低压差分信号以及快速的过渡时间。
这可以让产品达到自 100 Mbps 至超过 1Gbps 的高数据传输速率。
此外，低电压摆幅可以降低功耗和噪声至最小化。
差分数据传输配置提供有源总线的 +/-1V 共模范围和热插拔器件。
BLVDS 产品有两种类型，可以为所有总线配置提供最优化的接口器件。
常见LVDS屏接口定义
2常见屏的接口LVDS接口：比较常见的接口，有14针插接口，20P针插、30针插和片插等多为LVDS接口LVDS常用的驱动板：2023（支持17寸以下含17寸的所有LVDS屏VGA烧录模式）2025（支持19寸以下含19寸以下的所有LVDS屏VGA烧录模式）NTA91B（支持22寸或1680*1050以下的所有LVDS屏VGA烧录模式）2621免程序驱动板（直接跳线就可支持14-19等LVDS屏免烧录）TTL接口：（与LVDS的屏线区别TTL的屏线相对较多）TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣41扣30软排线+40软排线60扣70扣80扣等，特点线比较多驱动板：RTMC7B（新款TTL驱动板支持所有TTL接口协议还可支持TMDS TCON接口屏代替2013 2533 2033等驱动板）鼎科2033V免程序驱动板RSDS接口：单50软排线、双40软排线（50+30）软排线一般为RSDS接口。
驱动板：MA4B:支持双40 30+50 单50软排线RSDS专用驱动板TCON接口：Timing Controller（不常用）现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片，因为目前的很多驱动板IC都可以直接处理RSDS 信号了。
TMDS接口（不常用）是一种类似于LVDS的接口。
该接口在液晶发展中属于昙花一现。
典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。
最新到货！！超小体积四灯小口高压板特价销售，联想方正系列超小体积电源高压一体板疯狂特价销•上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了常见TTL屏线D6T（单6位TTL）：31扣针，41扣针。
常见LVDS屏接口定义讲解
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）
20PIN单8定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+
plus signal of odd channel 2(LVDS)
第一组数据6
7
GND
ground
地
8
RXOC-
minus signal of odd clock channel (LVDS)
第一组时钟信号
9
RXOC+
plus signal of odd clock channel (LVDS)
第一组时钟信号
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）
20PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
第二组数据8
24
GND
ground
地
25
NC
NC
空
26
NC
Test pin
空
27
NC
NC
空
28
VCC
Power supply input voltage(5.0 V)
常用LVDS液晶屏线定义
常用LVDS液晶屏线定义：针插单6位(DF14)屏线定义：1-2:电源,3-4:接地,5-6:第1 组,7 空,8-9 第2 组10:空,11-12:第3 组,13:空,14-15:第4组,16,17,18,19,20:空,如图所示:针插单8位(DF14)屏线定义：1-2:电源,3-4:接地，5-6:第1 组,7 空,8-9 第2 组10:空,11-12:第3 组,13:空,14-15:第4 组,16: 空,17-18:第5 组,19,20:空，如图所示:针插双6位(DF14)20针转30针,屏线定义：1-2:电源,3-4:接地,5-6:第1 组,7-8:第2 组,9-10:第3 组,11-12:第4 组,13-14:第5 组,15-16: 第6组,17-18:第7组,19-20:第8组如图所示:片插（刀口形FI-X）单6位20针转30针屏线定义：1:地,2-3:VCC,4-5-6-7:接地,8-9:第1 组,10:接地,11-12:第2 组,13:接地,14-15:第3 组,16:接地,17-18:第4 组，19-20-21-22-23-24-25-26-27-28-29-30,如图所示:片捕单6位屏线|m20转30片插片插（刀口形FI-X）双6位，屏线定义：针插20针双&逓少必30针转20针插1:接地,2-3:电源,4-5-6-7:空,8-9:第 1 组,10:黑线,11-12:第 2 组,13:黑,14-15:第 3 组,16: 空,17-18:第 4 组,19:空,20-21:第5 组,22:空,23-24:第6 组,25:空,26-27:第7 组,28:空,29-30: 第8组如图所示:片插（刀口形FI-X）屏线定义-双8位（17,19,22最常用的屏线定义）1-2:第1 组,3-4:第2 组,5-6:第3 组,7:GND,8-9:第4 组,10-11:第5 组,12-13:第6 组,14:GND15-16:第7 组,17:GND,18-19:第8 组.20-21:第9 组,22-23:第10 组,24:GND,25-26-27:空,28-29-30:VCC如图所示：片插(刀口形FI-X )双8位反线屏线定义：1-2-3:VCC,4-5-6-7-8-9: 接地,10-11:第1 组,12-13:第2 组,14-15:第3 组,16-17:第4 组,18-19:第5 组,20-21:第6 组,22-23:第7 组,24-25:第8 组,26-27:第9 组,28-29:第10 组,30:GND:如图所示:针插(DF14)双8位屏线定义：1:空,2-3:第1 组,4-5:第2 组,6-7:第3 组,8-9:第4 组,10-11:第5 组,12-13:第6 组,14-15: 第7 组,16-17:第8 组,18-19:第9 组,20-21:第10 组,22-23-24-25:空,26-27:接地,28 空,29-30: 电源，如图所示：片插单6位14针(DF19)小口：1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组，13-14:空脚如图所示；特殊屏线引脚定义：18.5寸(CLAA185WA,M185B1,等)有一些大屏液晶电视也用此线(V260B1)常用屏线：1-2-3:空,4:接地,5-6:第1 组,7:空,8-9:第2 组,10:空,11-12:第3 组,13:空,14-15:第4 组,16: 空,17-18:第5 组,19:接地,20-21-22:空,23-24-25:接地,26-27-28-29-30:电源如图所示:1&5寸睢8屏线LP133x3 DF14/D6 20-20:1-2:电源,3-4:接地,5-6-7:空,8-9:第1 组,10:空,11-12:第2 组,13:空,14-15 第3 组,16:空,17-18:第4 组,19-20:空,如图所示:LP133X4:1-2-3-4:电源,5-6-7-8:接地,9-10:第1 组,11:空,12-13:第2 组,14:空,15-16:第3 组,17: 空,18-19:第4组,20:空如上图所示：LTM12C270:液晶屏插口定义：1-2:电源,3-4:接地,5-6:第1 组,7-8 空,9-10 第2 组,11-12:空脚,13-14:第3 组,15-16:空脚,17-18:第4 组,19-20:空脚,如图所示:(ITXG71D)+5v:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组,13-20:空脚如图所示: LTM12C270ITXG71D。

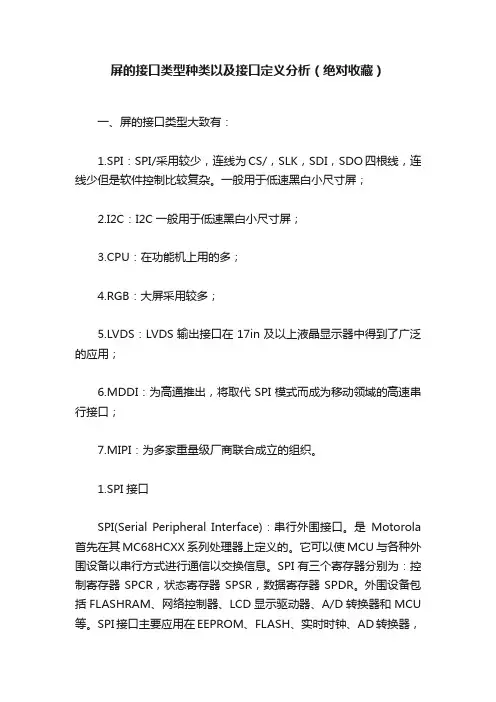

屏的接口类型种类以及接口定义分析（绝对收藏）
屏的接口类型种类以及接口定义分析（绝对收藏）一、屏的接口类型大致有：1.SPI：SPI/采用较少，连线为CS/，SLK，SDI，SDO四根线，连线少但是软件控制比较复杂。
一般用于低速黑白小尺寸屏；2.I2C：I2C一般用于低速黑白小尺寸屏；3.CPU：在功能机上用的多；4.RGB：大屏采用较多；5.LVDS：LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用；6.MDDI：为高通推出，将取代SPI模式而成为移动领域的高速串行接口；7.MIPI：为多家重量级厂商联合成立的组织。
1.SPI接口SPI(Serial Peripheral Interface)：串行外围接口。
是Motorola 首先在其MC68HCXX系列处理器上定义的。
它可以使MCU与各种外围设备以串行方式进行通信以交换信息。
SPI有三个寄存器分别为：控制寄存器SPCR，状态寄存器SPSR，数据寄存器SPDR。
外围设备包括FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和MCU 等。
SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。
2.I2C接口I2C(Inter－Integrated Circuit)：I2C总线是一种由NXP(原PHILIPS公司)开发的两线式串行总线，最主要的优点是其简单性和有效性。
总线是用于连接微控制器及其外围设备。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
3.CPU接口CPU：在智能机之前的功能机上用的多，手机进入到大屏时代后，并口的传输速度跟不上，特别是面临高清播放的应用，能力不足，所以出现了MDDI和MIPI。
4.RGB接口RGB：大屏采用较多的模式，数据位传输也有6位，16位和18位之分。
lvds液晶屏逻辑板接口引脚功能详解
lvds 液晶屏逻辑板接口引脚功能详解lvds 液晶屏逻辑板接口引脚功能详解先讲一个案例，前几天修了一台杂牌37E9BD 的机器，MS68B 机芯，配AU 标清屏！用的主芯片是台湾晨星的MST6M68FQ-LF 。
机器的故障现象也挺怪，开机之后机器背光正常点亮，而且能正常的听到开机音乐，遥控也能关机！但是屏幕上却显示的是红，绿，白，蓝等交替变化的光栅！光栅交替变化一段时间后图像就能一直正常显示了，而且当机器正常时马上关机，紧接着再开机的话机器也是正常的！如果关机时间稍长，再开机的话，机器就会重复上述故障了！由上述故障分析，由于机器能够正常开机，且能听见开机音乐，遥控也基本正常初步判断机器主芯片工作的核心条件是满足的，之所以液晶屏显示，红，绿，白，蓝等单色光栅是因为液晶屏处在自检状态下。
说到屏自检，简单的说一下，LG 屏，AU 屏有时当逻辑板没有识别到正常的CLK 信号时，逻辑板会向液晶屏输出自检信号，即上述红，绿，蓝，白等单色光栅。
要注意的是有时逻辑板不正常，屏也会自检的！出故障时，测量屏线LVDS 信号线上电压均在1V 左右，基本正常，屏供电12V 也很正常,为了区分一下是否是逻辑板不良，找来一块其他机芯的主板调整好屏线在该屏上试机，发现机器始终是正常的，看来故障确定在主板上了，从故障现象上看，故障一定在主芯片MST6M68FQ 附近，或是软件不良。
由于热机故障消失，软件可能性偏小！首先在出故障时逐脚测量了主芯片的供电，发现全部正常！由于控制等都是正常的，所以总线，复位应该是没事的！在代换晶振，发现故障依旧后，尝试在线用MST 升级小板升级了一遍FLASH ，由于没有相同版本的，找了一个同机芯的软件换上，开机机器依然自检！（该机芯配有多种屏，其主程序中已对不同屏所对应的屏参打包，所以即使抄了不同版本的软件出现花屏，进总线调整一下屏参就OK 了），修到这里我于是判断，看来系主芯片MST6M68FQ 损坏无疑了！于是将主芯片更换！开机之后我却傻眼了，机器依然自检！！！并且更糟糕的是，以前自检5 分钟左右机器就正常了，可现在却是始终在自检了，一直也好不了！！！狂晕啊！！！这还能有哪的事情呢？由于主芯片的工作条件一切正常，主芯片也换过了，软件也没问题，那唯一的可能性就是LVDS 输出电路了，于是将LVDS 输出电路上的信号耦合电感逐个测量，发全部正常！无意中看到图纸上屏线接口附近除了耦合电感外，还标有VBR, ，DCR，LVDS SEL 几个功能控制脚！下面介绍一下这几个功能脚的作用。
显示器芯片级维修课程-LVDS 屏线以及接口(第十讲)
4、根据屏参数选择对应的驱动程序。 例： PC-202S
指SCALER 芯片型号
例：LTM150XN07-XGA-5V-SI8L-NA-5KEY 注：尺寸、显示模式、色差对得上的程序都可以刷，没有原程序后找其他程序。
注：薄屏全部3.3V供电，厚屏全部红5V供电。 如何确定屏接口类型：
1、量供电脚和接地脚。 2、量每组差分之间值一致，在100欧或120欧左右。
点屏配板和刷写程序 1、根据屏的型号确定屏的参数：
例：LTM150XKN07-
生产厂家(三星) 屏幕大小尺寸(15寸) XGA显示模式：1280*768
2、根据客户需求配板： 接口： PC+DVI AV TV HDMI USB SD CF
1
3
5
7
11
13 15
17 时 19 色 21 23
25 27 时 29 色 31
色度差分
钟度
差
差 色度差分
钟度 差差
分分
分分
SI6L(四组双绞线) SI8L(五组双绞线)
D06L(八组双绞线)
D08L(十组双绞线)
LVDS屏线采用双绞差分传输，按接口类型分为： 片插：FIX 30P/SI6L 、SI8L、D06L、D08L 20P/SI6L、SI8L 针插：DF-14(最厚、孔最大):30P/D08L 20P/D06L、SI6L、SI8L DF-19(最薄、孔最小):14P/SI6L 20P/SI6L、SI8L 30P/D08L 51146:20P/SI6L、SI8L、D06L 30P/D08L LG专用 D08L东芝专用 FIS:IBM早期专用
偶数
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
区分LVDS屏线及屏接口定义
区分LVDS屏线及屏接⼝定义 1、 LVDS屏线按位数主要分为单6位，双6位，单8位，双8位。
我们取英⽂Single（单）和Doubel（双）的⾸字母分别命名单6位-S6，双6位-D6，单8位-S8，双8位-D8。
2、 LVDS屏线由VCC（电源线，⼀般为红⾊），GND（地线，⼀般为⿊⾊），差分信号（⼀般为多组蓝⽩双绞线）三部分组成。
如果差分信号蓝⽩双绞线为4组，即对应单6-S6；如果差分信号蓝⽩双绞线为5组，即对应单8-S8；如果差分信号蓝⽩双绞线为8组，即对应双6-D6；如果差分信号蓝⽩双绞线为10组，即对应双8-D8。
有12组的为双10位，欣⾬⾼科LVDS仪暂不⽀持，这⾥就不展开介绍。
3、了解上⾯基础后，我们拿出要测试的屏。
通过百度搜索屏型号，在屏库⾥提取相关信息，选取屏线。
CLAA220WA这个型号我们提取双路8位，FIX-30，就是FIX-30-D8（双8）线。
选取屏线后我们可以进⾏验证。
电源线3根导通或者⾄少2根导通，因为有些本屏有⼀根可能是VEDID没有与VCC导通。
地线通常全部导通。
每组蓝⽩差分双绞线之间⽤导通档值为100左右（通常在75-150这个范围）。
同时满⾜三部分的条件基本可以确定屏线正确。
4、给⼤家介绍⼏种接⼝的名字：⽤的最多的是FIX-30-D8（双8），除了1366*768这个分辨率的电视PC屏，基本都是⽤这个双8线，譬如17正，19正，19宽，20宽，21.5宽，22宽，23.6宽，24宽，27宽等等。
32⼨及以上1920*1200以下的屏会在另⼀章节单独讲解。
FIX-30-S8（单8）基本应⽤15.6，18.5和21.6的电视PC屏，⽽且都是1366*768的分辨率。
FIX-30-S6（单6）多⽤于笔记本屏的14.0正，14.1正或宽，15.0正或15.4宽，15.6宽，分辨率为1366*768，1280*800，1024*768等。
FIX-30-D6多⽤于笔记本屏15.0正，15.4宽，17.0宽，17.1宽，分辨率多为1440*900，1680*1050，1920*1080，1920*1200，1440*1050，1600*1200等。
常用LVDS液晶屏线定义
常用LVDS液晶屏线定义:针插单6位(DF14)屏线定义:1-2:电源,3-4:接地,5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16,17,18,19,20:空,如图所示:针插单8位(DF14)屏线定义:1-2:电源,3-4:接地，5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16:空,17-18:第5组,19,20:空,如图所示:针插双6位(DF14)20针转30针,屏线定义:1-2:电源,3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组,13-14:第5组,15-16:第6组,17-18:第7组,19-20:第8组如图所示:片插(刀口形FI-X)单6位20针转30针屏线定义:1:地,2-3:VCC,4-5-6-7:接地,8-9: 第1组,10:接地,11-12:第2组,13:接地,14-15:第3组,16:接地,17-18: 第4组, 19-20-21-22-23-24-25-26-27-28-29-30,如图所示:片插(刀口形FI-X)双6位,屏线定义:1:接地,2-3:电源,4-5-6-7:空,8-9:第1组,10:黑线,11-12:第2组,13:黑,14-15:第3组,16:空,17-18:第4组,19:空,20-21:第5组,22:空,23-24:第6组,25:空,26-27:第7组,28:空,29-30:第8组如图所示:片插(刀口形FI-X) 屏线定义-双8位(17,19,22最常用的屏线定义)1-2: 第1组,3-4: 第2组,5-6: 第3组,7:GND,8-9:第4组,10-11:第5组,12-13:第6组,14:GND15-16:第7组,17:GND,18-19:第8组.20-21:第9组,22-23:第10组,24:GND,25-26-27:空,28-29-30:VCC如图所示：片插(刀口形FI-X )双8位反线屏线定义:1-2-3:VCC,4-5-6-7-8-9:接地,10-11: 第1组,12-13:第2组,14-15:第3组,16-17: 第4组,18-19:第5组,20-21:第6组,22-23:第7组,24-25:第8组,26-27:第9组,28-29:第10组,30:GND:如图所示:针插(DF14)双8位屏线定义:1:空,2-3:第1组,4-5: 第2组,6-7:第3组,8-9:第4组,10-11: 第5组,12-13:第6组,14-15:第7组,16-17:第8组,18-19:第9组,20-21:第10组,22-23-24-25:空,26-27:接地,28空,29-30:电源,如图所示:片插单6位14针(DF19)小口:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组, 13-14:空脚如图所示；特殊屏线引脚定义:18.5寸(CLAA185WA,M185B1,等)有一些大屏液晶电视也用此线(V260B1)常用屏线:1-2-3:空,4:接地,5-6:第1组,7:空,8-9:第2组,10:空,11-12:第3组,13:空,14-15:第4组,16:空,17-18:第5组,19:接地,20-21-22:空,23-24-25:接地,26-27-28-29-30:电源如图所示:LP133x3 DF14/D6 20-20:1-2:电源,3-4:接地,5-6-7:空,8-9:第1组,10:空,11-12:第2组,13:空,14-15第3组,16:空,17-18:第4组,19-20:空,如图所示:LP133X4:1-2-3-4:电源,5-6-7-8:接地,9-10:第1组,11:空,12-13:第2组,14:空,15-16:第3组,17:空,18-19:第4组,20:空如上图所示:LTM12C270:液晶屏插口定义:1-2:电源,3-4:接地,5-6:第1组,7-8空,9-10第2组,11-12:空脚,13-14:第3组,15-16:空脚,17-18:第4组,19-20:空脚,如图所示:(ITXG71D)+5v:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组, 13-20:空脚如图所示:。
液晶屏 屏线的分类及定义
液晶屏 屏线的分类及定义1、屏的接口类型液晶屏的接口类型一般有TTL、LVDS、RMDS、TMDS、RSDS等一些接口形式。
TTL （Transistor-TransistorLogic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。
TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号。
TTL屏要求驱动板输入单或双6位或8位的三基色的TTL电平（3V左右），所以连接线用得比较多，一般有31扣、41扣、30+40软排线、60扣、70扣、80扣等，特点是线比较多。
LVDS（LowVoltageDifferentialSignal）即低电压差分信号。
LVDS的工作原理是用一颗专门的IC，把输入的TTL信号编码成LVDS信号，6位为4组差分，8位为5组差分。
这个编码过程是在我们计算机主板上完成的。
在屏的另一边，也有一颗相同功能的译码IC ，把LVDS信号变成TTL信号，屏最终用的还是TTL信号。
因为LVDS信号电平为1V左右，而且-线和+线之间的干扰还能互相抵消。
所以抗干扰能力非常强。
LVDS比较常见的接口有14针插接口、20P针插、30针插和片插等。
RSDS（reducedswingdifferentialsignal）即低摆幅差分信号。
与LVDS类似，区别在于针对的应用不同。
RSDS接口利用双沿信号触发器以串行方式发送数据。
RSDS接口常见的有单40针软排线、双40针软排线、单50针软排线、30+50针软排线等。
TMDS（TransitionMinimizedDifferentialSignaling）最小化传输差分信号。
和LVDS类似，可以将像素数据编码，并通过串行连接传递。
TMDS包括3个RGB数据和1个始终，共计4个通道的传输回路（称为1个TMDS连接）。
TMDS是把8位的RGB视频数据转变成10位转换最小化、DC平衡的数据，再完成数据的串行处理；接收端设备对串行数据解串行变成并行数据，再转换成8位视频信号。
教你区分LVDS屏线及屏接口定义：
教你区分LVDS屏线及屏接口定义：教你区分LVDS屏线及屏接口定义：现在碰到液晶屏大多是LVDS屏线,经常碰到什么单6,双6 单8双8.如何区分呢? 我以前也不知道,后在网上收集学习后才弄明白。
方法1数带“ -”的这种信号线一共有几对，有10对的减2对就是双8，有8对的减2对就是双6。
有5对的减掉1对是单8，有4对的减掉1对是单6，数 /-线一共有多少对。
说通俗点就是4对————单6 5对————单8 8对————双6 10对————双8方法2 拧开螺丝看看主板里面的电路，一般每对数据线之间都有一个100欧姆的电阻，看到4个的话就是单6位的屏，看到8个的话就是双六位，5个的话一般是单8位，有10个一般就是双8位，当然有资料的话就不用这么麻烦，也有TMDS也用这种20PIN的连接头的，比如LG的LP141X1，不过基本上很少lvds的接口的定义 20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0 7：地 8：R1- 9：R1 10：地 11：R2- 12：R2 13：地 14：CLK- 15：CLK 16空 17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）,20PIN双6定义 1：电源2：电源3：地4：地5：R0- 6：R0 7：R1- 8：R1 9：R2- 10：R2 11：CLK- 12：CLK 13：RO1- 14：RO1 15：RO2- 16：RO2 17：RO3- 18：RO3 ; 19：CLK1- 20：CLK1每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0 7：地 8：R1- 9：R1 10：地 11：R2- 12：R2 13：地 14：CLK- 15：CLK 16：R3- 17：R3每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0 10：地 11：R1- 12：R1 13：地 14：R2- 15：R2 16：地 17：CLK- 18：CLK 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0 10：地 11：R1- 12：R1 13：地 14：R2- 15：R2 16：地 17：CLK- 18：CLK 19：地 20：R3- 21：R3 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0 7：地 8：R1- 9：R1 10：地 11：R2- 12：R2 13：地 14：CLK- 15：CLK 16：地 17：RS0- 18：RS0 19：地20：RS1- 21：RS1 22：地23：RS2- 24：RS2 25：地 26：CLK2- 27：CLK2每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0 10：R1- 11：R1 12：R2- 13：R2 14：地 15：CLK- 16：CLK 17：地 18：R3- 19：R3 20：RB0-21：RB0 22：RB1- 23：RB1 24：地25：RB2- 26：RB2 27：CLK2- 28：CLK2 29：RB3- 30：RB3 每组信号线之间电阻为（数字表120欧左右)。
常规LVDS接口液晶屏定义
郑亚军428的空间主页博客相册个人档案好友查看文章常规LVDS接口液晶屏定义2009-08-08 18:3720PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空 24：空 25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空 25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
lvds液晶屏幕接口详解 (2)
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
常见LVDS屏接口定义讲解
每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（8 组相同阻 值） 20PIN 单 8 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R 2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（5 组相同阻 值） 30PIN 双 8 定义： 1：电源 2：电源 3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R 1+ 12：R213：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R 3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27： CLK228：CLK2+ 29：RB3- 30：RB3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（10 组相同 阻值） 一般 14PIN、20PIN、30PIN 为 LVDS 接口，15 寸（含 15 寸）以下多为 3.3V 供电 1 7（含 17）以上多为 5V 供电。这只是常见屏是这样规律，而不是所有的都是这样。
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39
GND +RED3 +RED4 +RED5 GND GND GND +GREEN0 +GREEN1 +GREEN2 GND +GREEN3 +GREEN4 +GREEN5 GND GND GND +BLUE0 +BLUE1 +BLUE2 GND +BLUE3 +BLUE4 +BLUE5 GND +DSPTMG Reserved VDD (+3.3V)
lvds液晶屏幕接口详解
1．LVDS输出接口概述之五兆芳芳创作液晶显示器驱动板输出的数字信号中，除了包含RGB数据信号外，还包含行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超出28MHz.采取TTL接口，数据传输速率不高，传输距离较短，且抗电磁搅扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采取排线的方法来传送，整个排线数量达几十路，不单连接便利，并且不适合超薄化的趋势.采取LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输.那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技巧接口.它是美国NS公司（美国国度半导体公司）为克服以TTL电平方法传输宽带高码率数据时功耗大、EMI电磁搅扰大等缺点而研制的一种数字视频信号传输方法.LVDS输出接口利用很是低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输.采取LVDS输出接口，可以使得信号在差分PCB 线或平衡电缆上以几百Mbit／s的速率传输，由于采取低压和低电流驱动方法，因此，实现了低噪声和低功耗.目前，LVDS输出接口在17in及以上液晶显示器中得到了普遍的应用.2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包含两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS 输入接口电路（LVDS接收器）.LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路.图1所示为LVDS接口电路的组成示意图.图1 LVDS接口电路的组成示意图在数据传输进程中，还必须有时钟信号的介入，LVDS接口无论传输数据仍是传输时钟，都采取差分信号对的形式进行传输.所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）.需要说明的是，不合的液晶显示器，其驱动板上的LVDS 发送器不尽相同，有些LVDS发送器为一片或两片独立的芯片（如DS90C383），有些则集成在主控芯片中（如主控芯片gm5221内部就集成了LVDS发送器）.3．LVDS输出接口电路类型与TTL输出接口相同，LVDS输出接口也分为以下四种类型：（l）单路6位LVDS输出接口这种接口电路中，采取单路方法传输，每个基色（即RGB三色中的其中任何一种颜色）信号采取6位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－），共18位RGB（6bit X 3（RGB3色））数据，因此，也称18位或18bit LVDS接口.此，也称18位或18bit LVDS接口.（2）双路6位LVDS输出接口这种接口电路中，采取双路方法传输，每个基色信号采取6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit LVDS接口.（3）单路8位1TL输出接口这种接口电路中，采取单路方法传输，每个基色信号采取8位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3+,TXOUT3-），共24位RGB 数据(8bit X 3)，因此，也称24位或24bit LVDS接口.（4）双路8位1TL输出位接口这种接口电路中，采取双路方法传输，每个基色信号采取8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS接口4．典型LVDS发送芯片介绍典型的LVDS发送芯片分为四通道、五通道和十通道几种，下面扼要进行介绍.（1）四通道LVDS发送芯片图2 所示为四通道LVDS发送芯片（DS90C365）内部框图.包含了三个数据信号（其中包含RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道.图2 4通道LVDS发送芯片内部框图4通道LVDS发送芯片主要用于驱动6bit液晶面板.使用四通道LVDS发送芯片可以组成单路6bit LVDS接自电路和奇／偶双路6bit LVDS接口电路.（2）五通道LVDS发送芯片图3 所示为五通道LVDS发送芯片（DS90C385）内部框图.包含了四个数据信号（其中包含RGB、数据使能DE、行同步信号IIS、场同步信号vs）通道和一个时钟信号发送通道.图3 5通道LVDS发送芯片内部框图五通道LVDS发送芯片主要用于驱动8bit液晶面板.使用五通道LVDS发送芯片主要用来组成单路8bit LVDS接口电路和奇／偶双路8bit LVDS接口电路.（3）十通道LVDS发送芯片图4所示为十通道LVDS发送芯片（DS90C387）内部框图.包含了八个数据信号（其中包含RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道.图4 十通道LV DS发送芯片内部框图十通道LVDS发送芯片主要用于驱动8bit液晶面板.使用十通道LYDS发送芯片主要用来组成奇／偶双路8bit LVDS位接口电路.在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做的目的是可以加倍灵活的适应不合类型的LVDS接收芯片.当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道的时钟信号便可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LYDS发送芯片需要为每个LVDS接收芯片提供单独的时钟信号.5．LVDS发送芯片的输入与输出信号（1）LVDS发送芯片的输入信号LVDS发送芯片的输入信号来自主控芯片，输入信号包含RGB数据信号、时钟信号和控制信号三大类.①数据信号：为了说明的便利，将RGB信号以及数据选通DE和行场同步信号都算作数据信号.在供6bit液晶面板使用的四通道LVDS发送芯片中，共有十八个RGB信号输入引脚，辨别是R0～R5红基色数据（6bit 红基色数据，R0为最低有效位，R5为最高有效位）六个，G0～G5绿基色数据六个，B0～B5蓝基色数据六个；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚.也就是说，在四通道LYDS 发送芯片中，共有二十一个数据信号输入引脚.在供8bit液晶面板使用的五通道LVDS发送芯片中，共有二十四个RGB信号输入引脚，辨别是红基色数据R0～W（8bit 红基色数据，R0为最低有效位，R7为最高有效位）八个，绿基色数据G0～G7八个，蓝基色数据B0～B7八个；一个有效显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚；一个各用输入引脚.也就是说，在五通道LVDS发送芯片中，共有二十八个数据信号输入引脚.应该注意的是，液晶面板的输入信号中都必须要有DE信号，但有的液晶面板只使用单一的DE信号而不使用行场同步信号.因此，应用于不合的液晶面板时，有的LVDS发送芯片可能只需输入DE信号，而有的需要同时输入DE和行场同步信号.②输入时钟信号：即像素时钟信号，也称为数据移位时钟（在LVDS发送芯片中，将输入的并行RGB数据转换成串行数据时要使用移位存放器）.像素时钟信号是传输数据和对数据信号进行读取的基准.③待机控制信号（POWER DOWN）：当此信号有效时（一般为低电平时），将封闭LVDS发送芯片中时钟PLL锁相环电路的供电，停止IC的输出.④数据取样点选择信号：用来选择使用时钟脉冲的上升沿仍是下降沿读取所输入的RGB数据.有的LVDS发送芯片可能其实不设置待机控制信号和数据取样点选择信号，但也有的除了上述两个控制信号还设置有其他一些控制信号.（2）LVDS发送芯片的输出信号LVDS发送芯片将以并行方法输入的TTL电平RGB数据信号转换成串行的LVDS信号后，直接送往液晶面板侧的LVDS 接收芯片.LVDS发送芯片的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号.由于LVDS发送芯片是以差分信号的形式进行输出，因此，输出信号为两条线，一条线输出正信号，另一条线输出负信号.①时钟信号输出：LVDS发送芯片输出的时钟信号频率与输入时钟信号（像素时钟信号）频率相同.时钟信号的输出常暗示为：TXCLK＋和TXCLK－，时钟信号占用LVDS发送芯片的一个通道.②LVDS串行数据信号输出：对于四通道LVDS发送芯片，串行数据占用三个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－.对于五通道LVDS发送芯片，串行数据占用四个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUTI－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－.对于十通道LVDS发送芯片，串行数据占用八个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－，TXOUT4＋、TXOUT4－，TXOUT5＋、TXOUT5－，TXOUT6＋、TXOUT6－，TXOUT7＋、TXOLT7－.如果只看电路图，是不克不及从LVDS发送芯片的输出信号TXOUT－、TXOUT0＋中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的（或说这些数据的格局是怎样的）.事实上，不合厂家生产的LVDS发送芯片，其输出数据排列方法可能是不合的.因此，液晶显示器驱动板上的LVDS发送芯片的输出数据格局必须与液晶面板LVDS接收芯片要求的数据格局相同，不然，驱动板与液晶面板不匹配.这也是改换液晶面板时必须考虑的一个问题.专家点拔LVDS发送芯片在一个时钟脉冲周期内，每个数据通道都输出7bit的串行数据信号，而不是罕有的8bit数据，如图5所示图5LVDS接口电路在一个时钟脉冲周期内传输7bit数据（3）LVDS发送芯片输出信号的格局LVDS发送芯片输出信号的格局，即LVDS发送芯片输入的RGB数据，以及行同步信号HS、场同步信号VS、有效显示数据使能信号DE在各个输出通道中数据位的排列顺序.由于几个大的LYDS芯片生产厂家制定了不合的尺度，因此，存在着几种不合的LVDS发送芯片数据输出格局，在改换液晶显示器驱动板或改换液晶面板时，必须弄清LVDS接口液晶面板所要求的LVDS信号格局，使液晶显示器驱动板侧LVDS发送芯片的输出数据格局与液晶面板LVDS接收芯片所要求的数据格局相同.①单路6bit LVDS发送芯片数据输出格局：单路6bit LVDS发送电路使用四通道LVDS发送芯片，输出信号格局如图6所示.图6 单路6bit LVDS发送芯片数据输出格局图6中NA的意思是未使用.此例为控制信号仅使用DE的模式，未使用行同步信号HS和场同步信号VS.关于DE、IIS、VS信号的使用问题，将在第9章进行介绍.当控制信号为DE＋行场同步信号模式时，图中的两个NA改换为场同步信号VS和行同步信号HS.②双路6bit LVDS发送芯片数据输出格局：双路6bit LVDS 发送电路使用两片四通道LVDS发送芯片，输出信号格局如图7所示.图7 双路6bit LVDS发送芯片数据输出格局从图7中可以看出，双路6bit LVDS发送芯片数据输出格局与单路6bit LVDS发送芯片数据输出格局是相同的，只不过一路传送奇数像素RGB数据，另工路传送偶数像素RGB数据.OR0、OR1、…中的“O”代表奇数像素，ER0、ER1、…中的“E”代表偶数像素.③单路8bit LVDS发送芯片数据输出格局：单路8bit LVDS发送电路使用五通道LVDS发送芯片，输出信号格局有多种，下面只介绍其中的两种.图8所示是其中的一种输出信号格局.图9所示是产生这种数据信号格局的电路接法.图8 单路8bit LVDS发送芯片数据输出格局之一图9 所示数据输出格局的电路接法图10 所示为单路8bit LVDS发送芯片的另一种数据输出格局.图10 单路8bit LVDS发送芯片数据输出格局之二图11 所示格局中的控制信号仅使用DE模式，当控制信号为DE＋行场同步信号模式时，第二数据通道TXOUT2中的两个NA应改换为场同步信号VS和行同步信号HS（通过对驱动板编程可改写）.从以上两种输出格局中可以看出，数据信号的排列顺序不同很大，不过，要想让其排列一致，完全可以通过对驱动板编程来完成.图11 双路8bit LVDS发送芯片数据输出格局之一④双路8bit LVDS发送芯片数据输出格局：双路8bit LVDS发送电路使用两片五通道LVDS发送芯片或一片十通道LVDS发送芯片，双路8bit LVDS发送芯片数据输出格局也有多种形式，图11所示是其中的一种.上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松弄会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V.罕有的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：知识点：TTL接口的屏线明显比LVDS的屏线多罕有31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了罕有TTL屏线D6T（单6位TTL）：31扣针，41扣针.对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口. S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针.主要为台式机的14寸，15寸液晶屏.S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）。
常规LVDS接口液晶屏定义
常规LVDS接⼝液晶屏定义低电压差分信号传输(Low Voltage Differential Sig-naling，LVDs)是20世纪90年代才出现的⼀种新型的适⽤于⾼速数据传输的的接⼝技术，最早由美国国家半导体公司提出，在信号完整性⽅⾯有良好的性能，可确保铜导线能够⽀持千兆位以上的数据传输。
这种技术的核⼼是采⽤极低的电压摆幅⾼速差动传输数据，可以实现点对点或⼀点对多点的连接，并具有低功耗、低误码率、低串扰和低辐射等特点，在计算机、通信设备、消费电⼦等⽅⾯得到了⼴泛应⽤，并通过TIA／EIA的确认，成为该组织的标准(ANSI／TIA／EIA-644)。
1 LVDS基本原理和特点LVDS的⼯作原理如图1所⽰。
驱动器由⼀个恒定电流源(通常为3.5 mA)驱动⼀对差分信号线组成，接收器有很⾼的DC输⼊阻抗，⼏乎不会消耗电流，与传输线阻抗匹配的终端电阻(约为100 Ω)跨接在两条差分信号线上，并尽可能靠近接收器输⼊端，绝⼤部分的驱动电流将流经100Ω的终端电阻，并在接收器输⼊端产⽣⼤约350 mV的压降。
当驱动状态反转时，流经电阻的电流⽅向改变，于是在接收端产⽣了⼀个有效“O”或“1”的逻辑状态。
成本等⽅⾯有着众多优点：⾼速传输能⼒LVDS驱动器能以超过155.5 Mb／s的速度驱动双绞线对，距离超过10 m。
ANSI／TIA／EIA-644标准中就推荐了655 Mb／s的最⼤速率和1.923 Gb／s的⽆失真媒质上的理论极限速率。
低噪声因为低电压摆幅、低边沿速率、奇模式差分信号以及恒流驱动器，LVDS产⽣的电磁⼲扰低。
当差分传输线紧耦合时，噪声抑制能⼒更强。
低功耗 LVDS器件⽤CMOS⼯艺实现了低的静态功耗；恒流源模式驱动设计降低系统功耗，并极⼤地降低了Iss的频率成分对功耗的影响。
节省成本LVDS器件⽤低成本的电缆线和连接器件就可以达到很⾼的速率。
LVDS产⽣极低的噪声，噪声控制和EMI等问题也迎刃⽽解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LVDS屏线及屏接口定义
现在碰到液晶屏大多是LVDS屏线,经常碰到什么单6,双6 单8双8.如何区分呢?
方法数带“+-”的这种信号
线一共有几对，有10对的减2对就是双8，有8对的减2对就是双6。
有5对的
减掉1对是单8，有4对的减掉1对是单6，数+/-线一共有多少对。
说通俗点就
4对——单6 5对——单8 8对——双6 10对——双8
方法2
拧开螺丝看看主板里面的电路，一般每对数据线之间都有一个100欧姆的电阻
，看到4个的话就是单6位的屏，看到8个的话就是双六位，5个的话一般是单8位，有10个一般就是双8位，当然有资料的话就不用这么麻烦，也有TMDS 也用这种20PIN的连接头的，比如LG的LP141X1，不过基本上很少lvds的接口的定义20PIN单6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表120欧左右）
20PIN双6定义
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+;19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）
X20PIN单8定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表120欧左右）
30PIN单6定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）'
30PIN单8定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：
R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）
30PIN双6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）
30PIN双8定义：
1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右)。
