音频大地电磁法(AMT)EH4数据采集班报
天然场音频大地电磁法(AMT)在陕西某矿山工程勘查中的应用
空间分布的一种物探方法。影响电阻率的主要因素有矿物成
分、矿石的结构、构造及含水情况等。根据经验统计和工区
地球物理反演结果分析，得出各类矿体的反演电阻率值（见
250~1050
1 勘查区域的地质概况 勘查区处于低中山区，多呈沟壑纵横的塬、梁、峁发育
的黄土地貌，地势中部高两端低，坡形北段较缓，南段地形 切割较大，相对高差在 100m~300m 之间，测线范围内地面 高程在 800m~1100m 之间。研究区域主要分布有新生界第 四系沉积岩及中生界细粒石英砂岩、泥岩及长石石英砂岩， 河流及沟谷地带零星出露有奥陶系灰岩。
Abstract: Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｉｎｔｒｏｄｕｃｅｓ ａｎ ｅｆｆｅｃｔｉｖｅ ｍｅａｎｓ ｏｆ ｎａｔｕｒａｌ ｆｉｅｌｄ ａｕｄｉｏ ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ （ＡＭＴ） ｉｎ ｔｈｅ ｅｎｇｉｎｅｅｒｉｎｇ ｅｘｐｌｏｒａｔｉｏｎ ｏｆ ａ ｍｉｎｅ ｉｎ Ｓｈａａｎｘｉ Ｐｒｏｖｉｎｃｅ， ｆｏｃｕｓｉｎｇ ｏｎ ｔｈｅ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ， ｐｒｏｃｅｓｓｉｎｇ， ｔｗｏ－ｄｉｍｅｎｓｉｏｎａｌ ｉｎｖｅｒｓｉｏｎ ｏｆ ａｕｄｉｏ ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ ａｎｄ ｔｈｅ ｅｘｐｌｏｒａｔｉｏｎ ｅｆｆｅｃｔ ｏｆ ｆａｕｌｔ ｓｔｒｕｃｔｕｒｅ ｕｎｄｅｒ ｃｏｍｐｌｅｘ ｔｅｒｒａｉｎ ｃｏｎｄｉｔｉｏｎｓ． Ｔｈｅ ｅｘａｍｐｌｅ ｓｈｏｗｓ ｔｈａｔ ＡＭＴ ｍｅｔｈｏｄ ｈａｓ ａ ｇｏｏｄ ｅｆｆｅｃｔ ｉｎ ｍｉｎｅ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｅｘｐｌｏｒａｔｉｏｎ， ｗｈｉｃｈ ｐｒｏｖｉｄｅｓ ａ ｂａｓｉｓ ｆｏｒ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｍｉｎｅｒａｌ ｒｅｓｏｕｒｃｅｓ． Keywords: ａｕｄｉｏ ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ； ＡＭＴ； Ｍｉｎｅ ｅｎｇｉｎｅｅｒｉｎｇ ｅｘｐｌｏｒａｔｉｏｎ
音频大地电磁(AMT)实习
1
地球物理学院
音频大地电磁测深（AMT）
第 1 章 实习目的与意义
在本次生产实习中，我们需要了解 MT （大地电磁法） 及 AMT （音频大 地电 磁法）的基本原理，初步掌握 AMT 法在实际生产过程中的操作流程和相关 仪器及数据处理软件的使用，熟悉 AMT 法在实际应用中的特点及其适用范围， 并将理论与实践结合，加深对课本上的知识的了解，对于此方法有进一步的认 识。
学生（签名） ：
指导 教师 评语 成绩评定： 指导教师（签名）： 年
1 1
月
日
实习类型生产音频大地电磁测深amt实习报告学院名称地球物理学院专业名称勘查学生姓名学生学号指导教师实习地点实习成绩二一五年九月二一五年十一月地球物理学院21amtmt简介22基本原理实习目的与意义在本次生产实习中我们需要了解mt大地电磁法amt音频大地电磁法的基本原理初步掌握amt法在实际生产过程中的操作流程和相关仪器及数据处理软件的使用熟悉amt法在实际应用中的特点及其适用范围并将理论与实践结合加深对课本上的知识的了解对于此方法有进一步的认音频大地电磁amt原理amt是电法勘探中的一种重要方法其测量原理与大地电磁mt是一样的
(1)
在上式中， 为电阻率（ ） ， f 为频率（ Hz ） ，Zs 为测深。由该式可以知 道穿透深度与频率以及电阻率的关系。 当介质电阻率随深度变化时，当介质层数趋于 1 时，所求出的电阻率为平均 值。由于地层为多层甚至更为复杂的构造，所以视电阻率 s 能代表地层的平均电 阻率，而并非实际的介质电阻率。根据电磁场的趋肤效应，低频信号计算出的电 阻率较深部介质的电阻率高，所以高频信号则用于计算浅层或者第一层的电阻率 值。
图 4-4 Robust 参数处理界面 5、数据处理。点击 “Process”键，进入数据处理流程，Robust 数据处理 界面为 Dos 界面，中间不需要人工干预，处理结束后完成代号为 0 是成功处理 数据的标志。如图 4-5 所示。

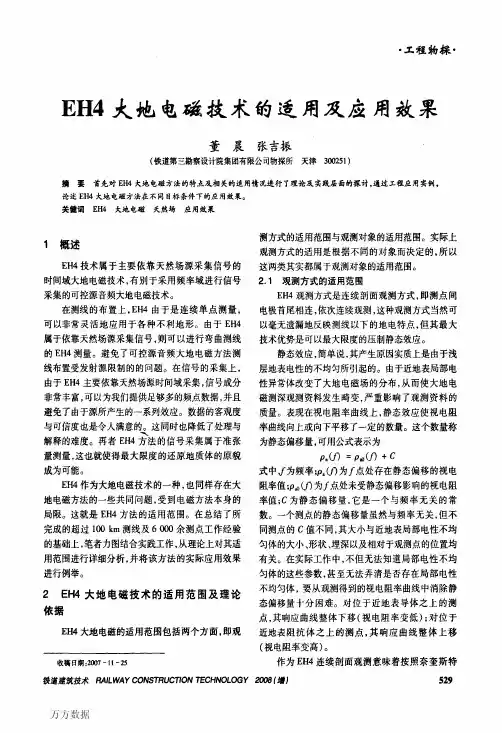

EH4大地电磁技术的适用及应用效果
ａ．地电模型
ｂ．二维地电模型 圈１ 二维起伏地形条件的地电模型及水
平地形的二维地电模型
图２大地电磁二维纯地形影响 起伏地形条件下的地电结构的视电阻率曲线比 较复杂，图３是图ｌａ模型的视电阻率曲线，与图１ｂ 模型结果（图４）相对比，１－Ｅ极化曲线尚能看出是地 形引起干扰场与地下电性结构引起的场的叠加。对 于ＴＭ极化曲线，由于地形引起的畸变及位移十分强 烈，几乎完全掩盖了地电结构场响应。因此，在不连 续观测方式下由于地形影响所造成的ＴＭ极化方式 产生的数据畸变是不容忽视的。并且经模型模拟实 验表明，在通过包括空间滤波的方法对数据进行校正 后对ＴＥ模式可以获得较好的校正效果，但ＴＭ模式
ｐ。∽＝Ｐ柚∽＋Ｃ 式中，为频率；ｐ。∽为厂点处存在静态偏移的视电 阻率值；ｐ曲∽为厂点处未受静态偏移影响的视电阻
率值；Ｃ为静态偏移量，它是一个与频率无关的常 数。一个测点的静态偏移量虽然与频率无关，但不 同测点的Ｃ值不同，其大小与近地表局部电性不均 匀体的大小、形状、埋深以及相对于观测点的位置均 有关。在实际工作中，不但无法知道局部电性不均 匀体的这些参数，甚至无法弄清是否存在局部电性 不均匀体，要从观测得到的视电阻率曲线中消除静 态偏移量十分困难。对位于近地表导体之上的测 点，其响应曲线整体下移（视电阻率变低）；对位于 近地表阻抗体之上的测点，其响应曲线整体上移 （视电阻率变高）。
（２）雁门关隧道ＤＫｌｌ８＋３００一ＤＫｌ２０＋７００段
的ＥＨ４二维反演断面瞰图６）
图６雁门关隧道ＤＫｌｌ８＋３００一ＤＫｌ２０＋ ７００段ＥＨ－４反演断面图
２５ ｍ。
如果单纯根据ＥＨ４的成果很难确定断层的准 确位置及倾向，且不可能确定其宽度。但可以大 致确定土石分界，图中的蓝线即为该土石界线，这 一结论也是和该处的电测深解释结果、钻孔资料 相符的。
EH4高频大地电磁测深的数据插值处理方法
EH4高频大地电磁测深的数据插值处理方法康全【摘要】在地质勘查工作中,地球物理方法应用广泛,基于电磁感应原理的EH4高频大地电磁测深是探测大埋深矿产资源的有效方法,本文结合笔者多年工作经验,阐述了EH4高频大地电磁测深的数据插值处理方法.【期刊名称】《低碳世界》【年(卷),期】2017(000)009【总页数】2页(P40-41)【关键词】EH4;高频;大地电磁;测深;数据插值处理【作者】康全【作者单位】湖南省地质矿产勘查开发局418队,湖南娄底417000【正文语种】中文【中图分类】P631.325目前，适用于地下1km至几百米上下深度范围的电法仪器相对较少，研制开发出一种既轻便又可以勘探浅、中深度的电法仪器十分必要，基于此EH4高频大地电磁测深应运而生。
1.1 EH4高频大地电磁测深的产生20世纪90年代中期，美国EMI公司和Geometrics公司联合研制出EH4，这是全新概念的电导率张量测量仪，其利用大地电磁的测量原理，同时配置了磁偶极子发射源。
1.2 EH4方法的重要意义EH4遵循大地电磁测深（MT）的基本原理，支持音频大地电磁测深（AMT）和可控源音频大地电磁测深（CSAMT），属于部分可控源与天然场源相结合的一种大地电磁测深系统，为1000m左右范围的电法勘探提供了一种具有现实价值的新手段。
1.3 EH4方法基本原理通过观测天然变化的电磁场水平分量，将电磁场信号转换成视电阻率曲线和相位曲线，然后反演求得各地层的电阻率和厚度值。
大陆普遍存在地壳内和上地幔高导层。
壳内高导层大多出现在中地壳，有些高导层与壳内低速层有较好相关性，主要反映脱水相变和部分熔融。
一些强震区的中地壳也发育高导层。
高导层的分布与地球动力学过程密切相关。
上地幔高导层顶部深度变化较大，主要反映软流层起伏。
有些埋深较浅的上地幔高导层不同于高导软流层。
EH4属于部分可控源与天然场源相结合的一种大地电磁测深系统，其观测的基本参数为：正交的电场分量（Ex，Ey）和磁场分量（Hx，Hy）的时间序列。
音频大地电磁测深(AMT)方法在西藏某金矿的应用效果
地质勘探G eological prospecting音频大地电磁测深（AMT）方法在西藏某金矿的应用效果宁 堃，李才江，邹 浩（四川省核工业地质局二八二大队，四川 德阳 ６１８０００）摘 要：本文从方法原理和应用实例方面介绍音频大地电磁测深（ＡＭＴ）方法在西藏某金矿上的应用研究。
研究结果表明，利用音频大地电磁测深（ＡＭＴ）方法在寻找赋矿脉岩、隐伏赋矿断裂破碎带及圈定隐伏岩体等方面是行之有效的。
关键词：音频大地电磁测深；金矿中图分类号：Ｐ６３１．３２５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１８）０５－０１７２－３The application effect of audio magnetotelluric sounding (AMT) method in a gold mine in TibetNING Kun, LI Cai-jiang, ZOU Hao（Ｓｉｃｈｕａｎ ｐｒｏｖｉｎｃｉａｌ Ｎｕｃｌｅａｒ Ｉｎｄｕｓｔｒｙ Ｇｅｏｌｏｇｙ Ｂｕｒｅａｕ ２８２ ｂｒｉｇａｄｅ， Ｓｉｃｈｕａｎ Ｄｅｙａｎｇ ６１８０００）Abstract: Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ａｕｄｉｏ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ （ＡＭＴ） ｍｅｔｈｏｄ ｉｎ ａ ｇｏｌｄ ｍｉｎｅ ｉｎ Ｔｉｂｅｔ ｉｓ ｉｎｔｒｏｄｕｃｅｄ ｆｒｏｍ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｍｅｔｈｏｄ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ． Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｕｓｅ ｏｆ ａｕｄｉｏ ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ （ＡＭＴ） ｍｅｔｈｏｄ ｉｓ ｅｆｆｅｃｔｉｖｅ ｉｎ ｆｉｎｄｉｎｇ ｏｒｅ ｖｅｉｎ ｒｏｃｋｓ， ｃｏｎｃｅａｌｅｄ ｏｒｅ ｂｅａｒｉｎｇ ｆｒａｃｔｕｒｅ ｚｏｎｅｓ ａｎｄ ｄｅｌｉｎｅａｔｉｎｇ ｃｏｎｃｅａｌｅｄ ｒｏｃｋ ｍａｓｓｅｓ．Keywords: Ａｕｄｉｏ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ； ｇｏｌｄ ｍｉｎｅ众所周知，应用物探方法寻找金属矿产已经取得了比较好的效果，但应用物探方法直接找金矿的工作较少，效果也不稳定，其主要原因是金在矿石中的含量仅为ppm级，不足以影响矿石的物理特性。
音频大地电磁测深(AMT)方法在池沟地区寻找隐伏铜矿体的应用研究
音频大地电磁测深（AMT）方法在池沟地区寻找隐伏铜矿体的应用研究摘要音频大地电磁测深（AMT）方法作为一种对地下地质结构解析度高、有效探测深度适中（800～1200m）的地球物理测深方法，可以较为精确的解析、探测地质体的三维形态、规模、产状特征。
近年来，在南秦岭池沟地区寻找斑岩型铜矿的找矿工作中，通过音频大地电磁测深（AMT）测量，探测了深部斑岩体侵位形态、规模、产状特征及隐伏矿体的赋存部位等，经钻探工程验证，深部斑岩体产状形态、矿化特征等与物探异常基本吻合，证明利用该方法在本区探测斑岩体产态特征及隐伏矿体是可行的，音频大地电磁测深为本区成本低、效率高的有效工作方法。
关键词音频大地电磁测深；隐伏矿体；池沟地区；有效方法2012年作者单位在柞-山盆地池沟地区采用了音频大地电磁测深（AMT）方法进行了斑岩型铜矿找矿及研究工作，探测了斑岩体侵位形态、产状特征、赋矿部位等，经钻探工程验证，基本探明了斑岩体产态特征，发现了深部隐伏铜矿体，证明该方法有效，为该区以后的勘查工作指明了方向。
1 工作区地质及地球物理概况1.1 地质概况柞～山盆地位于秦岭海西褶皱带东段北部，夹持于华北板块与扬子板块的主缝合带商-丹大断裂与山阳～凤镇断裂之间。
区域出露地层由下至上依次为主要为中～上泥盆统牛耳川组（D2n）、池沟组（D2c）、青石垭组（D2q）、下东沟组（D3xd）、桐峪寺组（D3t）及少量下石炭统地层，岩性为一套浅变质海相细碎屑岩～碳酸盐岩，属浅海～半深海浊流沉积，沉积韵律层发育。
区内断裂构造十分发育，近EW向的山阳～凤镇断裂、商～丹断裂和红岩寺～黑山街复式向斜构成区域构造主体，其次发育少量平行的次级断裂、褶皱构造。
另外，在柞水凤沟～干沟、二峪河一带还发育两条南北向基底断裂，这些断裂经纬交错，形成秦岭造山带“立交桥”式的构造特征，为后期成岩、成矿奠定了基础[1]。
区内岩浆活动频繁，多沿断裂或其旁侧分布，其中以印支期和燕山期的岩浆活动最为强烈，分布最为广泛。
水文地质调查中高频大地电磁测深法(eh-4)的应用
本次开展水文地质地区位于青海省东南部拉脊山 山 脉 处 ，深 居 内 陆 ，远 隔 海 洋 昼 夜 温 差 大 ，属 于 典 型 的 半干旱大陆性气候区。按照地貌成因和形态特征，可以 工作区为侵蚀构造中高山，山体走向与构造线方向一 致，海拔 3500~4400 m，相对高差 600~800 m，基岩裸露， 寒冻风化作用强烈。在重点调查的中高山地带主要出 露的地层为寒武系（∈）、白垩系（K）和第四系地层。寒 武系（∈）地层主要由灰绿、暗绿色变质安山岩、安山凝 灰岩等组成，白垩系（K）地层主要由砾岩、砂砾岩、砂岩 及页岩等组成，第四系地层主要由黄土状土、砂砾卵石 及草甸土组成。
作者简介：苏世杰（1991-），男，甘肃临洮人，大学本科，助理工程师，主要从事水工环矿物探技术工作。
184
第1期
苏世杰：水文地质调查中高频大地电磁测深法（EH-4）的应用
3 推断解释
本次工作运用高频大地电磁测深法（EH-4），勘测 了 1条剖面，41 个物理点。以 185毅方位，由北向南沿沟 谷布设，剖面地势北高南低。从剖面 EH-4 反演图可以 看出，剖面电阻率等值线横向差异明显，剖面距 0耀600m 电阻率值高（籽=300~1000 赘·M），推测其岩性为凝灰岩，
地层、岩石物性是物探解释的基础和依据，它的变 化是引起地球物理方法曲线形态特征变化的主要因 素。本次资料解释主要依据工区已有钻孔柱状图、测井 资料和实测物性数据综合分析得出，该工区第四系（Q） 草甸土电阻率值相对较低，是整个工区表部的中低阻 电性特征，其值为 60~170 Ω·m。白垩系（K）砂岩，电阻 率相对较低，是本次高频大地电磁测深法（EH-4）探测 有效深度内的低阻值电性层，电阻率在 80 Ω·m 左右。 寒武系（∈）凝灰岩，电阻率值相对较高，是本次高频大 地电磁测深法 （EH-4） 探测有效深度内的高阻值电性 层，电阻率在 300~1000 Ω·m，由于断层影响，在凝灰岩
音频大地电磁测深(EH-4)在隐伏断裂调查中的应用
音频大地电磁测深（EH-4）在隐伏断裂调查中的应用摘要：在隐伏地质构造调查中，常使用直流电阻率法等地球物理探测技术，但受到地形、地表低阻体等因素的干扰，常规电法勘探深度有限，而音频大地电磁测深恰好弥补常规电法这一不足。
本文以EH-4电磁成像系统为例简单介绍了音频大地电磁测深，并结合实例说明音频大地电磁测深（EH-4）在隐伏断裂调查中的应用效果。
关键词：音频大地电磁 EH-4 断裂调查前言断裂调查对地质工作都来说显得尤为重要，地质矿产调查中断裂构造往往与成矿有密切的关系，在工程勘察中断裂也会对工程建设、地质环境有着重大的影响。
在地表出露的断裂较容易识别，但多数情况下，断裂构造往往隐伏于地表几十至几百米之下，而地表之下数十米至一千米左右范围内的深度，与人类基础建设、地质开发关系密切。
多年来，音频大地电磁测深（EH-4）凭借其在隐伏断裂调查的优势特点，广泛应用于矿产勘查、地热开发、工程建设等领域，并取得了显著的地质效果。
本文简单介绍音频大地电磁测深（EH-4）的工作原理及方法技术，并以工程实例阐述了该方法在隐伏断裂中的应用。
1 音频大地电磁测深（EH-4）工作原理音频大地电磁测深属于电磁法中的一种勘探方法。
它是以地下岩土的导电性与导磁性差异为物质基础，通过观测和研究电磁场空间与时间分布，以达到探测地下地质构造、解决地质问题的目的。
EH-4电磁成像系统是一套以电磁理论为基础的大地电磁测深系统，其场源为部分可控源与天然场源相结合，采用大地电磁场的声频部分（10～100kHz）进行工作。
其理论探测深度能达到几千米，广泛应用于金属矿产、油气勘查、工程环境等各领域，是地球物理勘查技术中的重要方法。
EH-4电磁成像系统工作时观测的基本参数为正交的电场分量Ex、Ey和磁场分量Hx、Hy的时间序列，通过傅立叶变化将时间域的电磁信号变成频率域信号，最后计算视电阻率ρ：式中h勘探深度，单位为m；δ为穿透深度，单位为m；ρ为视电阻率，单位Ω.m；f为频率，单位为Hz。
音频大地电磁测深(AMT)方法在池沟地区寻找隐伏铜矿体的应用研究
音频大地电磁测深（AMT）方法在池沟地区寻找隐伏铜矿体的应用研究作者：郭延辉杨悦刘凯来源：《科学与信息化》2018年第23期摘要音频大地电磁测深（AMT）方法作为一种对地下地质结构解析度高、有效探测深度适中（800～1200m）的地球物理测深方法，可以较为精确的解析、探测地质体的三维形态、规模、产状特征。
近年来，在南秦岭池沟地区寻找斑岩型铜矿的找矿工作中，通过音频大地电磁测深（AMT）测量，探测了深部斑岩体侵位形态、规模、产状特征及隐伏矿体的赋存部位等，经钻探工程验证，深部斑岩体产状形态、矿化特征等与物探异常基本吻合，证明利用该方法在本区探测斑岩体产态特征及隐伏矿体是可行的，音频大地电磁测深为本区成本低、效率高的有效工作方法。
关键词音频大地电磁测深；隐伏矿体；池沟地区；有效方法2012年作者单位在柞-山盆地池沟地区采用了音频大地电磁测深（AMT）方法进行了斑岩型铜矿找矿及研究工作，探测了斑岩体侵位形态、产状特征、赋矿部位等，经钻探工程验证，基本探明了斑岩体产态特征，发现了深部隐伏铜矿体，证明该方法有效，为该区以后的勘查工作指明了方向。
1 工作区地质及地球物理概况1.1 地质概况柞～山盆地位于秦岭海西褶皱带东段北部，夹持于华北板块与扬子板块的主缝合带商-丹大断裂与山阳～凤镇断裂之间。
区域出露地层由下至上依次为主要为中～上泥盆统牛耳川组（D2n）、池沟组（D2c）、青石垭组（D2q）、下东沟组（D3xd）、桐峪寺组（D3t）及少量下石炭统地层，岩性为一套浅变质海相细碎屑岩～碳酸盐岩，属浅海～半深海浊流沉积，沉积韵律层发育。
区内断裂构造十分发育，近EW向的山阳～凤镇断裂、商～丹断裂和红岩寺～黑山街复式向斜构成区域构造主体，其次发育少量平行的次级断裂、褶皱构造。
另外，在柞水凤沟～干沟、二峪河一带还发育两条南北向基底断裂，这些断裂经纬交错，形成秦岭造山带“立交桥”式的构造特征，为后期成岩、成矿奠定了基础[1]。
EH-4使用说明书-中文版
简介0.0 简介Stratagem这套仪器是一种用来测量地下几米到一公里多深的地球电阻率的特殊大地电磁测深（MT）仪器。
这套仪器既可以使用天然场源的大地电磁信号，又可以使用人工场源的电磁信号，以此来获得测量点下的电性结构。
大地电磁测深（MT）仪器是通过同时对一系列当地电场和磁场波动的测量来获得地表的电阻抗。
这些野外测量要经过几分钟；傅立叶变换以后以能谱存储起来。
这些通过能谱值计算出来的表面阻抗是一个复杂的频率函数，在这个频率函数中，高频数据受到浅部或附近的地质体的影响，而低频数据受到深部或远处地质体的影响。
一个大地电磁（MT）测量给出了测量点以下垂直电阻率的估计值，同时也表明了在测量点的地电复杂性。
在那些点到点电阻率分布变化不快的地方，电阻率的探测是一个对测量点下地电分层的一个合理估计。
Stratagem这套系统是由两个基本组件构成：一个接受机，一个发射机。
在高频段，天然信号通常比较微弱，使用发射机能够提高数据的质量；对于某些应用或某些情况下，由发射机提供的额外的高频信号我们可以不必使用。
Stratagem这套仪器可以有效的用于地下水调查、环境的地下特征调查、矿产与地热勘探及工程研究。
因为该仪器的供电电池既灵巧致密又便携，所以即使在崎岖的山区和恶劣的地区也能顺利的操作和工作，Stratagem系统的快速采集速度和便携性为我们的勘察设计提供了灵活性。
表面阻抗可以很快的以电阻率的形式显示出来，也可以一组组处理，并实时在剖面中呈现出来，这种实时显现的灵活多样性能够让调查者根据对初步处理和测量结果的分析而改变测量设计。
1．0系统配件以下说明的是Stratagem的各个组件。
该系统配置的标准接收机设计的采集频宽为100KHz到11.7Hz。
可选的接收机组件和标准的接收机一块使用它的采集频率可以从1000Hz 扩展到0.1Hz。
标准配件及它们的连接见图一和图二。
标准接收机配件4 不锈钢电极1 系统地电极与接地电缆4 带有26米电缆的缓冲电极1 前置放大器2 磁探头（型号BF6）2 磁探头连接线1 EH4主机1 IBM键盘1 主机控制电缆1 主机电源线1 操作说明书1 深循环12伏可充电电池（不包括在电解组件）可选接受机组件4 非极化电极（铜-硫酸铜）4 100米电极线2 磁探头（BF10）2 磁探头连接线发射机组件（400A㎡）2 发射天线组合1 中心扣环1 发射机1 发射机电源线和接地电极1 发射控制器和电缆1 发射机存储包1深循环12伏可充电电池(NOT included with lease-pool units)发射机组件（5000安系统）2 发射天线组合1 循环回路天线组件4 带拉杆的夹板回路天线组件7 高标准的金属电极8 发射机1发射机电源线和接地电极1发射控制器电缆组1深循环12伏可充电电池(NOT included with lease-pool units)可选有用配件罗盘（秀珍经纬仪可以定方向，校准磁探头水平）水平仪（如没有袖珍经纬仪可用的情况下可以用用来校准磁探头水平）测量尺（至少30米长）水容器（装水用来湿润非极化电极）铲子和挖壕工具（用来埋磁传感器和非极化电极）小铁锤或地质锤（使钢电极插入坚硬的土里）万用表（用来检查电池，测量电阻，检查接触电阻和电路接通）彩旗和塑料锥（用来标主测点）对讲机及充电器（用于发射机与接收机两地之间的人员通讯）外部的框架背包（用于携带主机）野外的笔记本或文件夹（用于野外记录和热敏打印机的输出）12伏电池充电器系统备份：时间序列文件因太大而不能存储在高密度软盘上，一般情况一天中生成的数据大概在50到100M之间。
EH4双源大地电磁测深系统及其应用
5f H
如何达到测深的目的？
电磁波在大地介质中的穿透深度（或趋肤深度） 与频率有关。穿透深度可由下式表示：
503
(m)
f
高频的资料主要反映浅部介质的电性特征，而低 频资料则主要反映深部介质的电性变化特征。
在一个宽频带上测量E和H，并由此计算出不同频 率下的卡尼亚视电阻率和相位，可以确定地下岩 层的电性结构和地质构造。
EH4在矿产勘探中的应用
实例1：甘肃某金矿区EH4勘探
345°
0 0 -20 -40 -60 -80 -100 -120 -140 -160 -180 -200 -220 -240 -260 -280 -300 -320 -340 -360 -380 -400 -420 -440 -460 -480 -500 -520 -540 -560 -580 -600
一、方法简介及发展现状 二、EH4的工作原理 三、EH4的应用实例
众所周知，地下一千米至几百米上下的范围内， 正是人类经济、文明活动在地壳上层最活跃的深 度。而适用于该深度范围的电法仪器相对较少， 也正是这种现状激发了国内外众多的科学家和仪 器制造商要研制开发出一种既轻便又可以勘探浅、 中深度的电法仪器。
砾岩；
0.00
（２）中等电阻率（１K～２
KΩ·ｍ）电性体呈不规则团块状、
透镜状产出，可能是矿体产出部
位；
（３）高阻（２K～５KΩ·ｍ）
电性体，呈柱状、不规则团块状
花岗岩
隐爆花岗质 和岩体状产于低电阻率电性体之
胶结角砾岩
中，浅部（＞３０００ｍ）不规
硅化矿化体
则团块状和透镜状应为隐爆岩浆
白山组地层
角砾岩，深部（＞３０００ｍ）
EH4技术发展现状
AMT音频大地电磁法实验报告
本科生实习报告实习类型生产实习题目AMT生产实习学院名称地球物理学院专业名称勘查技术与工程学生姓名ZRY学生学号指导教师实习地点东苑及5417实习成绩二〇一二年十一月二〇一二年十一月目录AMT音频大地电磁法摘要学会使用V8仪器以及野外音频大地电磁法测量的基本原理和方法，从而进行数据资料的采集；此外也需要学会使用SSMT2000软件对所采集的电磁信号进行处理，最终通过一系列的计算得到最终的成果，这是要求学会AMT数据资料的处理与解释。
关键字：V8；SMT；SSMT2000第1章AMT数据资料的采集1.1数据采集仪器V8主机，AMTC-30磁棒，不极化电极，GPS，电线及屏蔽电缆，CF卡以及读卡器，蓄电池等，参数设计工具软件TBLEDIT.exe，台式机或笔记本电脑。
其中V8多功能电法仪具备时间域的常规电剖面、电测深、高密度电法、瞬变电磁测量功能；具备频率域的MT（大地电磁法）AMT（音频大地电磁法）CSAMT（可控源音频大地电磁法）SIP（频谱激电）勘探测量功能.1.2实习内容1.学习使用V8仪器，会熟练操作V8仪器；2.学会AMT数据资料采集的野外布线方式；3.掌握音频大地电磁法的基本原理以及操作方式。
1.3V8布线方式1.3.1“十”字布极法图 1“十”字布极法工作特点：AMT/MT单点测；张量观测：五分量测量；为适应不同地形条件。
1.3.2“L”型布极法图 2 “L”型布极法工作特点：AMT/MT单点测；张量观测：五分量测量；为适应不同地形条件。
1.3.3“T”字型布极法图 3 “T”字型布极法工作特点：AMT/MT单点测；张量观测：五分量测量；为适应不同地形条件。
1.3.4 RXU-3ER连接方法图 44 RXU-3ER连接方法工作特点：AMT/MT单点测深；张量观测：2电道观测；也有三种布极方法；只测量两个电道与V8主机共用磁道；提高工作效率本次实习采用的是“十”字布极法。
1.4实习步骤AMT工作方法的参数设计1.接收极距测点点距，横向分辩力与测点距相关；2.发射源长度AB＝1/4～1/3倍收发距长度，2～3km，越长场强大，信号越强；3.收发距：指收测线与发射源AB之间的线距；4.尽量保证目标探测频段处在远区，r＞6～7倍最大目标探深；5.保证观测信号有足够的强度(发射电流要求)。
EH-4在地热资源勘查中的应用
科学中国人2016年11月EH-4在地热资源勘查中的应用杨殿宝河北省地球物理勘查院地热资源是一种十分宝贵的综合性矿产资源，其功能多，用途广，不仅是一种洁净的能源资源，可供发电、采暖、医疗等利用，而且还是一种可供提取溴、碘、硼砂、钾盐、等工业原料的热卤水资源和天然肥水资源。
在地热资源勘查中因埋藏深度的不同，所选择勘测的仪器方法也不同，本文主要介绍EH4（连续电导率剖面仪）在浅、中深部地热资源勘查中的应用。
EH-4（连续电导率剖面仪）由Geometrics公司研制。
是一种电导率张量测量仪。
利用大地电磁的测量原理，测量TE\TM两个模式的电阻率。
配置了磁偶极子发射源，发射频率从1KHZ～70KHZ，以弥补大地电磁场1KHZ～5KHZ寂静区信号不足。
EH-4遵循大地电磁测深（MT）的基本原理，支持音频大地电磁测深（AMT）和可控源音频大地电磁测深（CSAMT）,属于部分可控源与天然场源相结合的一种大地电磁测深系统。
经历了十几年的使用与发展，已成为一种稳定成熟的电磁测深仪器。
EH-4又称StratagemMT，既可控源变频大地电磁测量，所不同的是其磁偶极子发射天线为X，Y方向的垂直线圈。
垂直磁偶极子发射的场以TE型波为主，分辨率高，分层定厚能力强。
EH4可以使用人工电磁场和天然电磁场两种场源。
因此其相较同类型仪器的独特之处包括：①人工场源用在信号较弱或没有信号的地区，保证全频段观测到可靠信号；②它支持张量人工场源的测量，反演X-Y电导率张量成像剖面，对判断二维构造特别有利，而一般人工场源电磁测深仅能进行标量测量，不能正确判断二维构造；③整套仪器设备轻便，观测时间短，完成一个800米深度的电磁测深，大约只需15分钟左右，具有较高的工作效率，为进行EMAP连续观测提供技术保证；④实时数据处理与成像，资料解释简捷，图像更直观。
EH-4通过发射和接收地面电磁波来达到电阻率或电导率的测深。
连续的测深点阵组成地下二维电阻率剖面、甚至三维立体电阻率成像。
EH4双源大地电磁测深系统及其应用
N
布尔克斯岱金矿床
矿化蚀变带长约1500米，已控制了I、II号矿体，走向95 , 倾向 185, 倾角 75。
该矿床的地表氧 化矿采尽后已废 弃多年。钻探控 制深度<200米。
为了验证成矿理论和成矿预测，又开展了深部地球物理工作，漏斗
Fe
Fe
1
Fe 360 83
孔深850m
凝 灰岩 安山岩 V 硅化、黄铁矿化安山岩 I 金矿体及编号 竣工钻孔及编号
人工场源用在信号较弱或没有信号的地区，保证全频 段观测到可靠信号；
它支持张量人工场源的测量，反演X-Y电导率张量成 像剖面，对判断二维构造特别有利，而一般人工场源 电磁测深仅能进行标量测量，不能正确判断二维构造；
整套仪器设备轻便，观测时间短，完成一个1000米深 度的电磁测深，大约只需15分钟左右，具有较高的工 作效率，为进行EMAP连续观测提供技术保证；
实时数据处理与成像，资料解释简捷，图像直观。
一、方法简介及发展现状 二、EH4的工作原理 三、EH4的应用实例
基本原理
EH4属于部分可控源与天然场源相结合的一种大地 电磁测深系统。其观测的基本参数为：正交的电 场分量（Ex,Ey）和磁场分量（Hx,Hy）的时间序 列。然后通过傅立叶变化将时间域的电磁信号变 成频谱信号，得到Ex、Ey、Hx、Hy，最后计算卡尼 亚电阻率：
0
已知冻土
已知融区
850
675
500
419
352
295
248
208
174
146
103
86
72
61
51
43
冻土下限
20
40
60
80 100 120 140 160 180
TEM和AMT在贵州隐伏铝土矿勘查中的运用
TEM和AMT在贵州隐伏铝土矿勘查中的运用简要介绍了AMT和TEM的工作原理和方法，以及贵州遵义后槽铝土矿区的地质和地球物理特征。
比较了AMT和TEM方法在后槽铝土矿区勘查剖面中的应用效果。
经过对两种方法解释结果的对比，得知AMT的勘查效果较TEM 更好。
AMT在建立电性模型的基础上能够较准确的定位矿系底部的高阻面的起伏情况和埋藏深度，对指导周边铝土矿的勘查工作有重大指导大意义。
标签：铝土矿AMT TEM 野外工作方法遵义1引言贵州省是全国铝土矿资源的主要产区之一，也是我国铝业的重要生产基地。
随着铝业经济的高速发展，我省对铝土矿资源的需求量越来越大，地质找矿工作压力及难度增大，铝土矿勘查工作正在从浅表向深部推进。
为了提高找矿效率，节约勘查成本，运用新技术，采用新方法找矿成为当今找矿发展的必然趋势。
在经过论证后，选取在遵义县后槽铝土矿区现有勘探剖面上采用不同的物探工作方法进行了方法试验，在本次试验性勘查工作中，采用瞬变电磁法（TEM）和音频大地电磁发（AMT）两种方法，采用的设备为EMRS—2B型电磁矿产勘探仪和EH4连续电导率剖面仪。
2矿区地质概况及地球物理特征2.1矿区地质概况遵义县后槽铝土矿区在大地构造上属扬子陆块一级构造单元内的上扬子陆块二级构造单元，扬子陆块被动边缘褶冲带三级构造单元内之凤岗滑脱褶皱带内，位于北北东向的黔中—渝南铝土矿成矿带中段的遵义铝土矿带内[1]。
区内含矿岩系厚度及铝土矿矿体的形态、规模等地质特征与其底部的古岩溶洼地的形态、规模呈正相关关系：古岩溶洼地越深，含矿岩系厚度就越厚；在含矿岩系厚度大于10m时，形成铝土矿矿体的可能性越高。
矿区内出露地层从老到新有：寒武系中上统娄山关群（C2-3ls）、奥陶系下统桐梓组（O1t）、石炭系下统九架炉组（C1j）、二叠系中统梁山组（P2l）/栖霞组（P2q）和第四系（Q）。
2.2矿区岩（矿）石地球物理特征在进行物探剖面测量之前，首先对矿区岩（矿）石物性数据进行系统的采集，为物探测量剖面成果解释建立数据基础。
音频大地电磁法在贵州石阡青阳地区锰矿中的应用
音频大地电磁法在贵州石阡青阳地区锰矿中的应用贵州石阡青阳地区具有丰富的锰矿资源，在锰矿勘探过程中，常常使用地球物理勘探方法来获取地下矿体的信息。
音频大地电磁法是一种常用的地球物理勘探方法，本文将对其在贵州石阡青阳地区锰矿中的应用进行探讨。
音频大地电磁法（AMT）是一种利用自然界地磁场与地下介质的相互作用原理进行勘探的电磁方法。
它通过测量地下各层次的电阻率变化来推测地下岩体的构造、性质及矿化程度。
AMT方法具有深部探测深、解释简便、勘探形象等优势，因此在锰矿的勘探中得到了广泛应用。
AMT方法在贵州石阡青阳地区锰矿勘探中的应用主要体现在以下几个方面：AMT方法能够提供较为准确的地下电阻率信息，从而确定矿体的位置。
石阡青阳地区的锰矿通常分布在地下深部，利用传统的地面地球物理方法无法很好地勘探到目标矿体。
而AMT方法通过测量地下不同层次的电阻率分布，可以准确推测出潜在的矿体所处的位置。
这对进一步的勘探和开采具有重要意义。
AMT方法可以揭示地下矿体的性质和矿化程度。
石阡青阳地区的锰矿矿化形式多样，有些是层状、点状或脉状分布，有些是与岩石团块结合在一起等，为了进一步了解这些矿体的性质和矿化程度，需要进行深入的勘探工作。
AMT方法通过测量不同深度的电阻率变化，可以推测出矿体的储量、分布及性质情况，为后续的开采工作提供重要参考。
AMT方法还可以辅助矿区地质构造解析。
石阡青阳地区的地质构造复杂，同时存在断裂、褶皱等构造特征，这些地质构造对于矿体的形成和分布具有重要影响。
AMT方法通过测量地下不同深度的电阻率变化，可以描绘出地下构造的分布情况，从而帮助矿区地质工作者更好地理解地下构造对矿体的控制作用，为后续的勘探和开采提供指导。
音频大地电磁(EH4)在芦家地铁矿区勘查中的应用
２ ． ３侵入岩 矿区内侵入岩不发育， 以岩脉产出， 分布在矿区中部及南部， 岩 性主要为正长斑岩脉， 总体走向呈ＮＥ ， 倾向Ｓ Ｅ， 倾角７ ０ 。 －８ ０ 。 。 矿区 内其它一些岩脉规模不大， 包括： 花岗斑岩、 石英闪长岩及石英脉。 ３ ， 矿床地质特征 矿区铁矿体主要赋存于太古值
（ １ Ｏ 一 × ４ ・ Ｓ Ｉ ）
均值
（ １ ０ × ４ ７ ｒ ・ Ｓ Ｉ ）
１ ０ ９ ２ ５ ９ ７ ７ ３ ８
４ ５ ３ ２ １ ９ ５ ８ ３ ２ ９ ６ ６ ０ ９
５ ０ ２ ０ ０ ５ ０ ０ １ ０ ０ ０ ０ ０
矿 区主要分布凝灰岩、 角砾岩、 片麻岩、 磁铁矿石等岩性。 凝灰 岩、 角砾岩近无磁 ， 片麻岩稍具磁性， 铁矿石磁性最强， 磁化率均值 达ｌ Ｏ 万（ １ ０ － ￣ ４ ｎ ・ Ｓ Ｉ ） ， 产生较 强磁场 。 磁铁矿具有低电阻率、 高磁场值的特性， 随矿石品位的增高， 电
大， 矿区北部凝灰岩与片麻岩接触关系为断层接触。 Ｎ Ｗ断层对矿体
部磁异常实施Ｅ Ｈ ４ ￣ 忙 测量， 依据地电分布特征， 对深部矿体基本形态、 规 模 以及构遣特征等进一 步解译。 电、 磁 综合方法的有效配合， 为研 究该 区的构遣特征 、 矿（ 化） 体 赋存 部位 及为深部 验证钻孔的布设， 提供 了 丰 富的物探资料与信息。 【 关 键词 】音频大地电磁 测深 ； 反演断面
４ ． 矿 区地 球物 理特 征 本区测得四种岩性标本。 岩石磁化率参数统计结果见表１ 。 岩（ 矿） 石磁 化率 参数 统计 表 表 ｌ
岩性 凝灰岩 角砾岩 片麻岩 铁矿石 块 数 ９ ７ ｌ １ １ ６ 最小值 （
１ Ｏ 一 × ４ ７ ｒ ・ Ｓ Ｉ １
