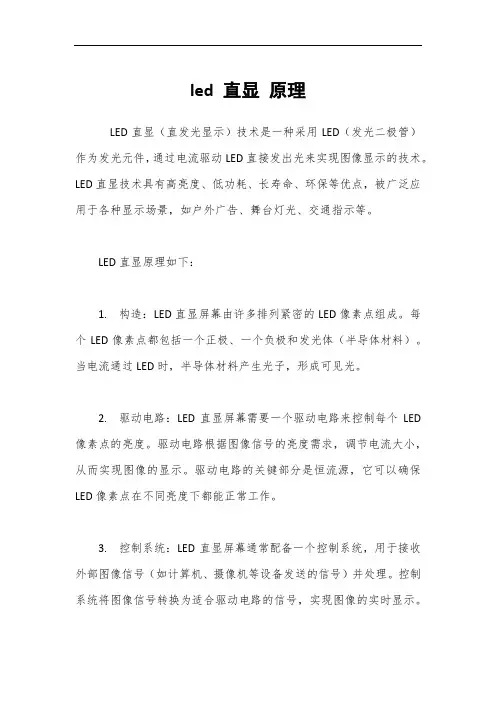

led 直显原理LED直显(直发光显示)技术是一种采用LED(发光二极管)作为发光元件,通过电流驱动LED直接发出光来实现图像显示的技术。

LED直显技术具有高亮度、低功耗、长寿命、环保等优点,被广泛应用于各种显示场景,如户外广告、舞台灯光、交通指示等。

LED直显原理如下:1. 构造:LED直显屏幕由许多排列紧密的LED像素点组成。

每个LED像素点都包括一个正极、一个负极和发光体(半导体材料)。

当电流通过LED时,半导体材料产生光子,形成可见光。

2. 驱动电路:LED直显屏幕需要一个驱动电路来控制每个LED 像素点的亮度。

驱动电路根据图像信号的亮度需求,调节电流大小,从而实现图像的显示。

驱动电路的关键部分是恒流源,它可以确保LED像素点在不同亮度下都能正常工作。

3. 控制系统:LED直显屏幕通常配备一个控制系统,用于接收外部图像信号(如计算机、摄像机等设备发送的信号)并处理。

控制系统将图像信号转换为适合驱动电路的信号,实现图像的实时显示。

4. 像素间距:LED直显屏幕的像素间距是指相邻LED像素点之间的距离。

像素间距越小,显示效果越清晰。

目前,市场上主要有小间距、中间距和大间距LED直显产品。

5. 颜色混合:LED直显屏幕通常采用红、绿、蓝(RGB)三原色LED像素点,通过不同的颜色组合实现各种颜色的显示。

在某些应用场景下,也可能使用其他颜色的LED,如纯白色、纯蓝色等。

6. 散热处理:LED直显屏幕在工作过程中会产生一定的热量,合理的散热设计有助于提高产品的稳定性和寿命。

常见的散热措施包括内置散热器、外置风扇、液冷等。

通过以上原理,LED直显技术实现了图像的直接显示。

随着LED 材料、驱动电路和控制系统的不断进步,LED直显技术在清晰度、亮度、色彩等方面取得了显著的提升,为各种显示场景提供了良好的解决方案。

led显示屏的显示原理

led显示屏的显示原理

led显示屏的显示原理
LED显示屏的显示原理是利用发光二极管(Light Emitting Diode)的特性实现的。

LED是一种能够将电能直接转化为光
能的半导体器件。

LED显示屏由许多发光二极管组成,每个发光二极管被称为
一个像素。

每个像素可以发出不同颜色的光,通过调节不同颜色的LED的亮度和组合方式,可以显示出丰富多彩的图像。

LED显示屏的每个像素由三个LED组成,颜色分别为红色、
绿色和蓝色。

通过调节这三种颜色LED的亮度,可以产生从
黑色到白色的不同亮度级别,并且通过不同的组合方式,可以产生各种颜色的光。

LED显示屏的显示原理是利用人眼对颜色的视觉暂留效应。

当LED的亮度和颜色变化得足够快时,人眼无法察觉到每个
像素的变化,从而形成连续的图像。

LED显示屏内部还有一个驱动电路,用来控制每个像素的亮
度和颜色。

驱动电路接收到输入信号后,会根据信号的内容改变LED的亮度和颜色,从而实现图像的显示。

LED显示屏广泛应用于室内外的大型屏幕、电视、手机屏幕、电子显示器等各种场景。

它具有色彩鲜艳、对比度高、能耗低、响应速度快等优点,因此成为现代显示技术中重要的一种。

LED工作原理

LED工作原理

LED工作原理LED(Light Emitting Diode)是一种半导体器件,具有电流通过时发光的特性。

LED广泛应用于照明、显示、通信等领域,具有高效、长寿命、低功耗等优点。

本文将详细介绍LED的工作原理及其相关知识。

一、LED的结构LED的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中掺入了杂质,使其富余正电荷,称为“空穴”;N型半导体中掺入了杂质,使其富余负电荷,称为“电子”。

当P型和N型半导体通过PN结构连接时,形成为了一个电子从N型半导体流向P型半导体的通道。

二、LED的发光原理当外加正向电压时,P型半导体的空穴和N型半导体的电子会在PN结附近的耗尽层相遇,发生复合。

在这个过程中,能量会以光的形式释放出来,产生发光现象。

发光的颜色与LED所使用的半导体材料的能带结构有关。

三、LED的发光颜色LED的发光颜色由半导体材料的能带结构决定。

常见的LED发光颜色包括红色、绿色、蓝色和白色等。

不同的半导体材料具有不同的能带结构,因此可以发射不同颜色的光。

四、LED的工作电压和电流LED的工作电压和电流是其正常工作的重要参数。

通常情况下,LED的工作电压在2V至4V之间,工作电流在5mA至20mA之间。

超过这些电压和电流范围,LED可能会受到损坏。

五、LED的亮度和发光效率LED的亮度和发光效率是其性能的重要指标。

亮度指LED单位面积上的光通量,通常以流明(lm)为单位。

发光效率指LED单位电能转化为光能的效率,通常以流明/瓦(lm/W)为单位。

LED的亮度和发光效率与其材料、结构和工艺等因素有关。

六、LED的寿命LED的寿命是指其在正常工作条件下能够保持一定亮度的时间。

LED的寿命受到多种因素的影响,包括电流、温度、湿度等。

通常情况下,LED的寿命可以达到几万小时以上。

七、LED的驱动电路LED的驱动电路主要包括电流驱动和电压驱动两种方式。

电流驱动是通过控制电流大小来控制LED的亮度;电压驱动是通过控制电压大小来控制LED的亮度。

led点阵显示屏工作原理

led点阵显示屏工作原理

led点阵显示屏工作原理
LED点阵显示屏是一种使用LED灯珠组成像素点的显示设备,可以显示文字、图像和动态效果。

它是由许多个LED灯珠组
成的矩阵,每个LED灯珠充当一个像素点。

LED点阵显示屏的工作原理是通过控制每个LED灯珠的亮灭
状态来显示图像。

每个像素点都有一个控制器,控制器通过电信号控制LED灯珠的开关状态。

当需要显示某个像素点时,
相应的控制器发送控制信号,使对应的LED灯珠点亮,而其
他灯珠则保持熄灭状态。

通过不同的LED灯珠亮灭组合,可
以显示出不同的图案和文字。

LED点阵显示屏通常采用的是逐行扫描的方式进行显示。


需要显示一行像素点时,控制器按照预设的规律依次发送控制信号,点亮该行的LED灯珠。

然后快速切换到下一行,再次
发送控制信号。

通过不断重复这个过程,整个屏幕的像素点逐行点亮,最终形成完整的图案。

此外,LED点阵显示屏还需要外部的控制电路来生成控制信号。

通常使用的是微控制器或专门的驱动芯片,通过编程控制LED灯珠的亮灭状态。

控制信号可以通过串行通信或并行通
信的方式传输到控制器。

总的来说,LED点阵显示屏通过控制LED灯珠的亮灭状态来
显示图案和文字。

通过逐行扫描的方式进行显示,并使用控制电路生成相应的控制信号。

这样就能够实现LED点阵显示屏
的工作原理。

LED显示屏工作原理及工程技术

LED显示屏工作原理及工程技术

LED显示屏工作原理及工程技术工作原理LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点,自20世纪80年代后期开始,随着LED制造技术的不断完善,在国外得到了广泛的应用。

在我国改革开放之后,特别是进入90年代国民经济高速增长,对公众场合发布信息的需求日益强烈,LED显示屏的出现正好适应了这一市场形势,因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。

LED显示屏经历了从单色、双色图文显示屏,到图象显示屏,一直到今天的全彩色视频显示屏的发展过程。

无论在期间的性能(提高亮度LED显示器及蓝色发光灯等)和系统的组成(计算机化的全动态显示系统)等方面都取得了长足的进步。

目前已经达到的超高亮度全彩色视频显示的水平,可以说能够满足各种应用条件的要求。

其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。

我国LED显示屏的发展可以说基本上与世界水平同步,至今已经形成了一个具有相当发展潜力的产业。

应该指出的是,我国LED产业不但在应用技术上取得了巨大的成功,而且在创新能力上有出色的表现,例如北京中庆数据设备公司研制的 ZQL9701超大规模芯片,就代表了当前LED显示屏控制电路的国际水平。

与国内LED显示屏产业的迅速发展相比,目前关于LED显示屏的图书资料显得太少,不便于设计制造人员及运用维护人员的工作,由此萌发了编写一本 LED 显示屏技术用书的想法,适逢电子科技大学出版社之邀,斗胆动笔草就本书。

书中分别就LED显示屏的概况、LED显示器件、图文显示屏、图象显示屏、视频显示屏等有关技术问题进行了叙述,以期使从事各类LED显示屏工作的读者能够从本书中得到一些有用的材料。

由于LED显示屏是多种综合应用的产品,涉及光电子学、半导体器件、数字电子电路、大规模集成电路、单片机及微机等各个方路及方法还要花较大篇幅进行介绍,容易冲淡主题。

led显示屏控制原理

led显示屏控制原理

led显示屏控制原理
LED显示屏控制原理是指通过控制LED屏幕上的LED点阵电路来实现图像、文字、视频等内容的显示。

1. 数据输入:将要显示的内容转换为二进制数或者灰度值,作为LED点阵的控制信号输入。

2. 选址扫描:LED屏幕是由多个LED点阵组成的,每个点阵可以独立控制。

通过选址扫描技术,逐个选择每个点阵,并给其输入相应的控制信号。

3. 行驱动:在选址扫描的过程中,将选中的LED点阵与行驱动电路相连接。

行驱动电路产生的电流经过LED点阵中的LED灯珠,使其发光。

行驱动电路可以是常流驱动电路,也可以是液晶行驱动电路。

4. 列驱动:列驱动电路与多个LED点阵的列连接,负责为点阵中的LED灯珠提供高低电压信号,控制其发光和熄灭。

5. 控制板:通过控制板,可以实现对LED屏幕的亮度、颜色等参数的调节和控制。

整个控制过程基本上可以分为两步:行选址扫描和列驱动。

行选址扫描通过选址控制信号逐个选中LED点阵,然后通过行驱动电路给点阵中的LED灯珠供电,使其发光。

而列驱动电路则负责控制LED灯珠的亮灭状态。

通过控制不同的行选址和列驱动信号,可以实现LED屏幕上各种复杂的图像、文字和视频的显示。

led显示屏工作原理

led显示屏工作原理

led显示屏工作原理
LED显示屏工作原理:
LED显示屏是一种使用发光二极管(LED)作为显示元素的显示设备。

LED是一种半导体器件,具有正向电压时放出光线的特性。

LED显示屏由很多个LED组成的一个矩阵,每个LED 称为像素。

LED显示屏的工作原理是通过在LED之间施加不同的电压,控制LED的亮灭状态从而显示出不同的图像或文字。

LED显示屏通常由以下几个核心组件组成:
1. LED模组:包含多个LED组成的一个模块,每个LED模组通常由一个红、绿、蓝三个LED组成,称为RGB颜色值。

2. 驱动电路:负责产生不同的电压以控制LED的亮灭状态。

通常使用行列扫描的方式分别控制每个LED点的亮度。

3. 控制系统:通过控制电脑或其他设备发送信号给驱动电路,以实现显示不同的内容。

LED显示屏的显示原理是利用人眼对光的视觉暂留效应。

通过不同LED的亮灭组合,形成图像或文字,因为人眼在短时间内无法感知到LED点的亮灭变化,从而形成连续的图像或文字显示效果。

LED显示屏的颜色显示是通过RGB三原色的不同亮度来混合显示的。

通过控制红、绿、蓝三个LED的亮灭程度,可以产生不同的颜色。

LED显示屏具有亮度高、色彩丰富、能耗低等优点,广泛应用于室内外广告、舞台演出、体育场馆、交通信号等领域。

它成为多种场景下的主要显示设备,满足人们对高质量、高清晰度的显示需求。

LED点阵显示屏工作原理及驱动程序

LED点阵显示屏工作原理及驱动程序

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏,因为没有控制器,所以对显示屏的工作原理进行了一番研究,利用手头上的元件,搭了一块电路板,编写了一段程序就放置一边了,这几天有时间,把原来的89C51汇编程序改了一下,改为AT89C2051和STC11F04E单片机能用的程序,放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图:下面是接口电路板图:下面是电路原理图:工作原理:这块显示屏是分为上下共32行LED点阵,水平有4块16*16点阵,所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描,列用74ls595控制,当138扫描到某一行时,595决定哪一列该亮,就这样快速扫描,就形成了图像了。

参见下图:以单色单元板为例走线方式如下图:各信号走向如下:l JP1排针16脚信号A->74HC245的第2脚(信号放大)->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚(信号放大)->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚(信号放大)->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚(信号放大)->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板,JP1各端口含义如下:ABCD是显示屏电路板上的74LS138地址译码端,单片机寄存器R3控制行扫描,当R3从00000000到00010000增加时ABCD的变化给138译码,当R3=0FH 时正好扫描16行,当进位到10时扫描结束,OE是138的片选使能端,低电平有效。

电子显示屏工作原理

电子显示屏工作原理

电子显示屏工作原理电子显示屏,也称LED显示屏,是一种高亮度、高清晰度的电子设备,广泛应用于户外广告牌、电子信息显示、舞台背景等领域。

本文将介绍电子显示屏的工作原理。

一、基本构成电子显示屏主要由发光二极管(LED)、驱动电路、控制电路和外壳等部分组成。

1. 发光二极管(LED):是电子显示屏最重要的组成部分,通过半导体材料的特性能将电能转化为光能。

2. 驱动电路:负责向LED提供动力,控制LED的亮度和颜色。

常见的驱动方式有常流驱动和矩阵驱动。

3. 控制电路:控制整个显示屏的各项功能,接收外部信号,并转化为显示屏上的对应内容。

4. 外壳:保护电子显示屏的内部元件,同时具备防水、防尘、耐高温等特性。

二、工作原理电子显示屏的工作原理可以概括为电能转化为光能,具体可分为点阵驱动和矩阵驱动两种方式。

1. 点阵驱动方式点阵驱动是使用传统的7段数码管模型作为基本显示单元,通过发光二极管(LED)按照特定排列方式进行排列。

显示内容是通过控制LED的亮灭来实现。

点阵驱动方式按照显示的位数可以分为4位、8位、16位等,通常使用较少的IO引脚来控制显示。

通过控制驱动电路和控制电路,发出特定的信号给LED,从而显示出相应的字符、数字或符号等。

2. 矩阵驱动方式矩阵驱动是将LED按照一定规格排列成矩阵,并使用列选和行选的方式对LED进行控制。

矩阵驱动方式可分为静态矩阵和动态矩阵两种。

静态矩阵是通过显示内容设置LED的亮灭来实现;而动态矩阵是通过高频率的刷新,使得人眼看到的是连续的画面。

矩阵驱动方式相对于点阵驱动方式来说,可以实现更高的分辨率和更复杂的显示效果。

三、工作流程电子显示屏的工作流程主要包括信号输入、信号处理、列选与行选、驱动LED的亮灭。

1. 信号输入:控制电路接收到外部设备(如电脑、机器人等)发来的信号。

2. 信号处理:控制电路将接收到的信号进行处理,转化为LED可以识别的信号。

3. 列选与行选:矩阵驱动方式下,控制电路对列选和行选进行控制,选择要点亮的LED。

led点阵屏工作原理

led点阵屏工作原理

led点阵屏工作原理
LED点阵屏是由许多LED灯组成的显示装置,其工作原理如下:
1. 电路控制:点阵屏由驱动电路控制,驱动电路接收来自主控芯片或者其他控制器的信号,并将其转化为各个LED灯的亮
灭控制信号。

2. 能源供应:点阵屏需要外部提供电源以供给LED灯的工作,一般采用直流电源。

3. LED灯发光:点阵屏上的每个LED灯都是一个发光二极管。

当驱动电路发送亮灭控制信号时,“亮”状态的信号会使得
LED灯通电,使其发光。

4. 扫描显示:点阵屏将显示的内容通过二进制编码的方式传输到驱动电路,驱动电路则按照一定的规律控制点阵屏中LED
灯的亮灭,实现内容的显示。

通常情况下,点阵屏会采用多行、多列的方式进行扫描显示,通过快速的扫描刷新,给人的感觉是整个屏幕在同时显示。

5. 彩色显示控制:对于彩色的LED点阵屏,每个LED灯会由
多个不同颜色的LED芯片组成,通过调节每个LED芯片的亮
度和亮灭时间来实现不同颜色的混合显示效果。

综上所述,LED点阵屏通过电路控制、LED灯的发光、扫描
显示等步骤来实现各种不同内容的显示功能。

led彩色显示屏控制原理

led彩色显示屏控制原理

led彩色显示屏控制原理LED彩色显示屏控制原理LED(Light Emitting Diode)彩色显示屏是一种广泛应用于室内外广告、信息展示等领域的显示设备。

它通过控制LED的发光来展示图像、文字和视频等内容。

那么,LED彩色显示屏的控制原理是什么呢?LED彩色显示屏的控制原理主要包括以下几个方面:1. 电路驱动原理:LED彩色显示屏通过电路驱动LED灯珠的发光。

一般来说,LED灯珠是由多个独立的LED芯片组成,每个芯片对应一个像素点。

通过适当的电流控制,LED芯片可以发出不同颜色的光,进而形成图像和视频。

2. 像素控制原理:LED彩色显示屏的最小显示单位是像素,每个像素点由多个LED灯珠组成。

通过逐行或逐列的方式,对每个像素点的LED灯珠进行控制,可以显示出不同的亮度和颜色。

例如,通过控制每个像素点的红、绿、蓝(RGB)三个颜色的LED灯珠亮度,可以形成各种颜色的显示效果。

3. 控制系统原理:LED彩色显示屏的控制系统通常由控制卡、发送卡、接收卡和显示屏等组成。

控制卡是控制整个显示屏的核心设备,负责接收来自计算机或其他设备的信号,并将信号转化为LED灯珠的控制信号。

发送卡用于将控制信号传输到显示屏上,而接收卡则用于接收并解码控制信号,最终驱动LED灯珠发光。

4. 色彩管理原理:LED彩色显示屏的色彩管理是通过控制不同颜色的LED灯珠亮度来实现的。

一般来说,LED彩色显示屏使用RGB色彩模型,即红、绿、蓝三原色的组合来形成其他颜色。

通过调整每个颜色的亮度,可以实现各种色彩的精确控制。

此外,还可以通过调整亮度和色温等参数,对显示效果进行优化。

5. 显示内容控制原理:LED彩色显示屏可以显示各种内容,包括文字、图像、视频等。

显示内容的控制是通过控制系统发送相应的信号来实现的。

例如,通过发送文本字符的ASCII码,可以显示出相应的文字;通过发送像素点的坐标和颜色值,可以显示出图像;通过发送视频数据,可以实现视频的播放。

led显示屏工作原理

led显示屏工作原理

led显示屏工作原理LED显示屏工作原理LED(Light Emitting Diode)即发光二极管,是一种能够将电能直接转换为光能的半导体器件。

LED显示屏则是利用大量的LED组成的电子显示设备,广泛应用于室内外的广告牌、电子显示屏、指示灯等。

本文将详细介绍LED显示屏的工作原理。

一、发光二极管的特性发光二极管是一种直流电器件,具有双向导电性质。

当正向电压施加到发光二极管时,电子从N区(负极)向P区(正极)移动,与空穴复合产生能量,进而发光。

而当反向电压施加到LED时,电子和空穴不会复合,因此不发光。

二、LED显示屏的构成LED显示屏由许多LED组成,这些LED按照一定的排列方式连接在一起。

LED的排列密度决定了显示屏的分辨率和显示效果。

LED 显示屏通常由多个模块组成,每个模块由一个或多个LED电路板组成。

三、LED的驱动原理LED显示屏的驱动原理是通过驱动电路控制LED的亮灭。

驱动电路通常由扫描电路和数据电路组成。

扫描电路控制LED的亮灭顺序,将数据电路传输的信号转换为LED的亮度。

数据电路则负责将接收到的数据转换成LED的亮度控制信号。

四、LED的亮度控制LED的亮度控制可以通过改变电流和脉宽调制实现。

改变电流可以改变LED的亮度,而脉宽调制则通过改变LED的开关时间比例来控制亮度。

亮度控制可以通过控制电流的大小和频率来实现。

五、LED的颜色显示LED显示屏可以显示多种颜色,这是因为LED可以发出不同颜色的光。

不同颜色的LED是由不同材料制成的,例如红色LED使用的是砷化镓材料,绿色LED使用的是磷化铝镓材料,蓝色LED使用的是氮化镓材料。

六、控制系统LED显示屏的控制系统是整个显示屏的大脑,负责接收、处理和发送信号。

控制系统通常由硬件和软件两部分组成。

硬件包括主控卡、显示卡、电源等,而软件则负责编写显示内容和控制信号。

七、显示内容LED显示屏可以显示文字、图像、视频等内容。

显示内容可以通过控制系统的软件来编辑和设置。

led显示扫描原理

led显示扫描原理

led显示扫描原理一、LED显示器的基本原理LED显示器是一种用来显示数字和字符的设备,它采用了发光二极管(LED)作为显示元件。

LED是一种半导体器件,当电流通过时,会发出可见光。

因此,通过控制电流大小和方向,可以实现不同颜色和亮度的显示效果。

二、LED显示器的工作原理1. LED的基本结构LED由两个半导体材料构成:P型半导体和N型半导体。

两者之间形成PN结,在正向偏置时,电子从N型半导体向P型半导体移动,在PN结处与空穴复合时会释放出能量,产生光子。

这些光子会在晶格中反复反射,并最终以可见光的形式逸出。

2. LED的控制方式LED可以通过改变电流大小和方向来控制亮度和颜色。

通常使用PWM(脉冲宽度调制)技术来控制电流大小。

PWM技术是将一个周期性信号分为若干个等宽的时间段,在每个时间段内改变信号的幅值或频率。

在LED驱动中,PWM信号控制了每个时间段内LED所接收到的电流大小。

3. LED显示器的组成LED显示器由若干个LED灯组成,这些LED灯按照一定的排列方式连接在一起,形成一个显示屏。

每个LED灯都需要一个控制电路来控制其亮度和颜色。

这些控制电路通常由驱动芯片和电容器组成。

三、LED显示器的扫描原理1. 静态扫描静态扫描是最简单的LED显示器扫描方式。

在静态扫描中,每个LED 灯都有一个独立的控制信号,所有的控制信号同时工作。

例如,在一个4位数码管中,每个数字都由7个LED灯组成,因此需要28个控制信号。

2. 动态扫描动态扫描是一种更为高效的扫描方式。

在动态扫描中,所有的LED灯共享一个控制信号线。

例如,在一个4位数码管中,只需要7根控制信号线即可。

动态扫描通常采用时间分配技术来实现。

具体来说,在一个4位数码管中,每次只有一位数字被显示出来。

为了使人眼感觉到所有数字都同时显示出来了,需要以很高的速度不断地切换数字。

四、LED显示器的优点1. 低功耗LED显示器的功耗非常低,通常只有液晶显示器的1/10左右。

led段码驱动电路

led段码驱动电路

LED段码驱动电路1. 引言LED段码驱动电路是一种用于控制和驱动LED显示器的电路。

它通过对LED的正向电流进行控制,使得特定的LED段亮起,从而实现数字、字母和符号等信息的显示。

本文将介绍LED段码驱动电路的工作原理、设计要点以及常见应用等内容。

2. 工作原理LED段码驱动电路通常由数字集成电路(如译码器)、逻辑门、传输门以及限流电阻等元件组成。

其工作原理如下:1.输入信号:用户通过输入信号(例如二进制数)来指定要显示的数字、字母或符号。

2.译码:输入信号经过译码器进行解码,将其转换为控制各个LED段亮灭状态的输出信号。

3.控制逻辑:输出信号经过逻辑门进行处理,根据预设的逻辑关系生成各个LED段的控制信号。

4.传输与放大:控制信号经过传输门进行放大和缓冲,在保证足够的驱动能力的同时,避免对前级电路产生负载影响。

5.LED驱动:控制信号通过限流电阻连接到相应的LED段,通过正向电流驱动LED段亮起。

3. 设计要点在设计LED段码驱动电路时,需要考虑以下几个要点:3.1. 译码器的选择选择合适的译码器对于实现LED段码驱动电路至关重要。

常见的译码器有BCD-7段译码器、74LS47等。

选择译码器时需要考虑输入信号的格式和数量,以及输出信号与LED段之间的对应关系。

3.2. 逻辑门和传输门的配置根据实际需求,选择合适的逻辑门和传输门进行控制信号处理和放大。

常见的逻辑门有与门、或门、非门等;常见的传输门有三态缓冲器、锁存器等。

根据具体应用场景和性能要求,进行合理配置。

3.3. 控制信号与LED段之间的连接方式控制信号与LED段之间可以采用直接连接或者通过限流电阻连接。

直接连接方式简单方便,但需要保证控制信号输出能力足够;通过限流电阻连接方式可以避免控制信号输出能力不足导致亮度不均匀问题。

3.4. 供电电源和功耗管理LED段码驱动电路需要提供稳定的供电电源,并进行功耗管理。

合理选择供电电源的类型和额定功率,确保电路正常工作并避免过载。

LED显示屏技术方案

LED显示屏技术方案

LED显示屏技术方案一、LED显示屏的基本原理LED显示屏是一种采用发光二极管(LED)作为显示单元的平面显示设备。

其基本原理是利用半导体材料的特性,在外加电场作用下,电子和空穴结合并产生光。

LED显示屏通常由许多个LED单元组成的矩阵阵列,通过控制单元的电流和亮度来实现不同的图形和文字显示。

1.模组方案模组是LED显示屏的基本组成单元,通常由许多个LED单元组成,具有电源、控制芯片、亮度调整电路等功能。

模组方案具有可拆卸性和可重复使用性的优点,便于维护和更新。

2.驱动方案驱动方案是指如何控制各个LED单元的电流和亮度,以实现显示效果。

常见的驱动方式有静态扫描、动态扫描和静态全彩驱动。

静态扫描驱动方式适用于单色和双色显示屏;动态扫描驱动方式适用于全彩显示屏;静态全彩驱动方式适用于分区域控制的全彩显示屏。

3.控制系统方案控制系统方案是指如何实现对LED显示屏的整体控制和管理。

常见的控制系统方案有单机控制和云端控制。

单机控制指的是通过连接本地主机来控制显示内容;云端控制指的是通过互联网连接到云端服务器,实现远程控制和管理,更加灵活和便捷。

4.点间距方案点间距是指LED显示屏上相邻两个LED单元之间的距离,通常用像素间距来表示。

常见的点间距有P2、P2.5、P3、P4等。

点间距越小,像素密度越高,画面显示效果越细腻。

5.色彩方案色彩方案是指显示屏能够呈现的颜色范围。

常见的色彩方案有单色、双色和全彩。

单色指只能显示单一颜色;双色指可以同时显示两种颜色(通常是红色和绿色);全彩指可以显示各种颜色,通常通过三原色(红、绿、蓝)的混色来实现。

6.显示效果方案显示效果方案是指显示屏能够呈现的特殊效果,如动态效果、视频播放、文字滚动等。

这需要结合硬件和软件的技术支持,通常需要配备强大的控制系统和专业的软件开发。

三、LED显示屏的应用领域1.室内应用:大型商场、会议室、体育馆、剧院等室内场所常用LED显示屏来进行宣传、广告和信息发布。

led恒流驱动电源电路原理

led恒流驱动电源电路原理

led恒流驱动电源电路原理LED恒流驱动电源电路原理LED恒流驱动电源电路是一种常用于LED照明应用的电路,它能够稳定地提供恒定的电流给LED,从而确保LED的亮度和寿命。

本文将介绍LED恒流驱动电源电路的原理及其工作方式。

一、LED电流特性LED是一种半导体器件,其亮度和颜色与通过其的电流密切相关。

一般来说,LED的亮度随着电流的增加而增加,但当电流过大时,LED的寿命会大大缩短。

因此,在LED应用中,为了保证其亮度和寿命,需要通过恒流驱动电源来提供稳定的电流。

二、LED恒流驱动电源的原理LED恒流驱动电源电路的基本原理是通过电流反馈控制来保持LED 的工作电流恒定。

其工作流程如下:1. 电流检测:在电路中添加一个电流检测电阻,将LED的工作电流通过该电阻引出,形成一个电压信号。

这个电压信号与LED的工作电流成正比。

2. 反馈控制:将电流检测电阻的电压信号与参考电压进行比较,得到一个误差信号。

根据误差信号的大小,控制一个功率晶体管的导通时间,从而调节电流输出。

3. 电流稳定:通过不断调节功率晶体管的导通时间,使得误差信号趋近于零,从而实现LED的电流恒定输出。

三、LED恒流驱动电源电路的特点1. 稳定性:LED恒流驱动电源电路能够实现对LED工作电流的精确控制,从而保证LED的亮度和寿命的稳定性。

2. 高效性:由于LED恒流驱动电源电路能够提供精确的电流输出,避免了过大的电流损耗,因此具有较高的能量转换效率。

3. 可靠性:LED恒流驱动电源电路在设计时可以考虑到LED的特性和工作环境,采用合适的保护措施,如过流、过温等保护功能,提高了电路的可靠性。

4. 调节范围广:通过调节参考电压和电流检测电阻的阻值,可以实现对LED工作电流的调节范围,满足不同应用需求。

四、应用场景LED恒流驱动电源电路广泛应用于LED照明、显示屏、车灯等领域。

其稳定的电流输出特性使得LED在不同工作环境下都能保持稳定的亮度和寿命,提高了LED应用的质量和可靠性。

led屏显示模块的组成及工作原理介绍

led屏显示模块的组成及工作原理介绍

led屏显示模块的组成及工作原理介绍一、引言LED(Light Emitting Diode)是一种半导体器件,具有发光效果。

LED屏显示模块是由多个LED组成的,可以用于信息显示、广告宣传、户外大屏幕等领域。

本文将介绍LED屏显示模块的组成和工作原理。

二、组成LED屏显示模块主要由以下几个部分组成:1. LED芯片:LED芯片是LED屏显示模块的核心部件,通过半导体材料的发光效应实现发光。

LED芯片的种类有很多,常见的有单色LED、双色LED和全彩LED,分别可以发出单一颜色、两种颜色和多种颜色的光。

2. 控制电路:控制电路是LED屏显示模块的重要组成部分,用于控制LED的亮灭和颜色。

控制电路通常包括驱动芯片、控制芯片和接口电路等。

驱动芯片用于提供电流给LED,控制芯片用于控制LED 的亮灭和颜色,接口电路用于与外部设备进行连接。

3. 灯珠:灯珠是LED屏显示模块中的发光元件,是由LED芯片和封装材料组成的。

灯珠的封装材料通常有透明和不透明两种,透明封装材料可以提高LED的亮度,不透明封装材料可以提高LED的均匀性。

4. 驱动板:驱动板是LED屏显示模块的主要控制部分,用于接收外部信号并控制LED的亮灭和颜色。

驱动板通常由控制芯片、存储器、时钟电路和电源电路等组成。

5. 辅助部件:LED屏显示模块还包括一些辅助部件,如散热器、电源适配器、连接线等。

散热器用于散热,保证LED的正常工作温度;电源适配器用于提供电源给LED屏显示模块;连接线用于连接LED 屏显示模块和外部设备。

三、工作原理LED屏显示模块的工作原理是通过控制LED的亮灭和颜色来实现信息的显示。

其工作原理如下:1. 接收信号:LED屏显示模块通过驱动板接收外部的信号,这些信号可以是视频信号、图像信号或文字信号等。

2. 解码处理:驱动板将接收到的信号进行解码处理,将其转换为LED屏显示模块可以识别的信号格式。

解码处理的过程包括信号解析、图像处理、亮度调节等。

LED显示屏控制技术与硬件电路设计

LED显示屏控制技术与硬件电路设计

LED显示屏控制技术与硬件电路设计随着科技不断进步和发展,LED显示屏成为了人们生活中不可或缺的一项物品,它既广泛应用于商业领域中,又在户外广告栏目和体育赛事中得到了广泛使用。

而LED显示屏的运行和控制需要配合相关的电路设计和技术,以确保其正常运作,达到最佳显示效果。

本文将介绍LED显示屏控制技术与硬件电路设计相关知识,帮助大家更加了解和理解LED显示屏的工作原理和运行机制。

一、LED显示屏控制技术1.1 基本概念LED显示屏控制技术主要用于控制LED显示屏的显示内容和显示方式。

它可以通过信号源控制器、计算机控制器或手控装置等不同的控制方式实现对LED显示屏的调控。

控制技术的过程主要分为以下三个步骤:1)数据输入:将要显示的内容输入到控制器中;2)数据处理:控制器对输入的数据进行处理和变换;3)数据输出:控制器通过硬件输出电路将处理后的数据转化为LED点阵的显示内容。

1.2 控制方法LED显示屏控制的方法有以下几种:1)串行控制:主要应用于单色LED点阵屏幕,优点是数据传输距离远、速度慢,缺点是传输效率低。

2)并行控制:适用于多色LED点阵屏幕,优点是传输速度快、效率高,缺点是数据传输距离短。

3)以太网控制:主要应用于跨越较远的地理位置,控制信号稳定,并能实现远程或实时操作。

1.3 控制协议目前常用的LED显示屏控制协议有以下几种:1)TTL控制协议:主要用于单色点阵屏幕,传输速度慢,协议简单。

2)SPI控制协议:较为常用,涉及到的数据线较多,通过硬件电路进行控制,控制效率高。

3)DMX控制协议:广泛应用于舞台灯光和影视制作领域,也可用于LED显示屏的控制。

1.4 控制系统LED显示屏控制系统主要由以下几部分组成:1)信号源:信号源提供显示内容和控制信号。

2)控制器:可预设显示画面、颜色和亮度等参数,进行现场调整和监控。

3)处理器:处理控制器输出的数据。

4)输出接口:输出处理器处理后的数据,实现LED点阵的显示。

led显示屏模块工作原理

led显示屏模块工作原理

led显示屏模块工作原理LED(Light Emitting Diode,发光二极管)显示屏模块是一种通过电子元器件发光实现显示功能的设备。

它由许多LED小灯泡组成,这些小灯泡可以通过控制电流的方式实现亮灭的切换,从而显示出不同的图形和文字。

LED显示屏模块一般由以下几个主要部分组成:1.LED芯片:LED芯片是整个显示屏的核心部件,其通过半导体材料的P-N结发出不同频谱的光。

目前常用的LED芯片有红色、绿色和蓝色三基色的芯片,它们可以通过不同的亮灭组合显示出不同的颜色。

2.驱动电路:驱动电路是控制LED芯片亮灭的关键部分。

它根据输入的控制信号,通过开关电流的方式控制LED芯片的亮灭。

驱动电路一般由数码管芯片、移位寄存器、驱动芯片等组成,其中驱动芯片起到了发挥控制作用的关键作用。

3.控制芯片:控制芯片主要负责接收来自外部的信号,并将其转换为驱动电路可识别的控制信号。

常见的控制芯片有8051系列单片机、AVR 单片机等,它们能够实现对显示屏内容的实时控制和更新。

4.电源:LED显示屏模块需要一定的电能来保证其正常工作,因此需要一个稳定的电源来供电。

电源一般通过交流电-直流电的变换器实现,可以将市电电能转换为显示屏所需的直流电能。

LED显示屏模块的工作原理如下:1.数据输入:用户通过外部设备(如电脑、控制终端等)输入需要显示的图形和文字数据。

这些数据经过处理后转换为控制芯片可识别的控制信号。

2.控制信号传输:控制芯片将处理好的控制信号传输给驱动电路模块。

其中,控制信号中包括了要显示的内容、显示方式、颜色、亮度等相关信息。

3.驱动电路控制:驱动电路根据收到的控制信号,控制LED芯片的亮灭。

驱动电路通过开关电流的方式实现亮灭的切换,从而控制LED显示屏每个像素点的显示状态。

4.光发射:当LED芯片受到驱动电路的控制,通电时会发出光,这些光以一定的亮度和颜色显示在LED显示屏模块上。

根据不同的亮灭组合,LED显示屏可以显示出各种图案和文字。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机采用AT89C51。

系统采用12MHz或更高频率的晶振,以获得较高的刷新频率,使显示更稳定。

单片价的串口与列驱动器相连,用来送显示数据。

P1口低4位与行驱动器相连,送出行选信号,P1.5~P1.7口则用来发送控制信号。

P0和P2口空闲,在必要时可以扩展系统的ROM和RAM。

2.2时钟脉冲电路
AT89C51的最高时钟脉冲频率已经达到24MHz,它内部已经具备了振荡电路,只要在AT89C51的两个引脚(即19、18脚)连接到简单的石英振荡晶体的2个管脚即可,同时晶体的2个管脚也要用30pF的电容耦合到地,如图3所示。

图3时钟脉冲电路
2.3复位电路
AT89C51的复位引脚(RESET)是第9脚,当此引脚连接高电平超过2个机器周期时,即可产生复位的动作。

以24MHz的时钟脉冲为例,每个时钟脉冲为05μs,两个机器周期为1μs,因此,在第9脚上连接1个2μs的高电平脉冲,即可产生复位动作。

最简单的就是只有1个电阻跟1个电容就可构成可靠复位的电路,电阻选择10kΩ,电容选择10μF,如图4所示。

图4复位电路
2.4点阵显示驱动电路设计
采取分立元件三极管作驱动电路,驱动电路如图5所示。

图5点阵显示驱动电路
3系统软件设计
显示屏软件的主要功能是向显示屏提供显示数据,并产生各种控制信号,使屏幕按设计的要求显示。

根据软件分层次设计的原理,可把显示屏的软件系统分成两大层:第一层是底层的显示驱动程序,第二层是上层的系统应用程序。

显示驱动程序负责向点阵屏传送特定组合的显示数据,并负责产生行扫描信号和其他控制信号,配合完成LED显示屏的扫描显示工作。

显示驱动程序由显示子程序实现;系统环境设置(初始化)由系统初始化程序完成;显示效果处理等工作,则由主程序通过调用子程序来实现。

3.1显示驱动程序
显示驱动程序在进入中断后首先要对定时器T0重新赋初值,以保证显示屏刷新率的稳定。

16行扫描格式的显示屏刷新率(帧频)的计算公式如下:
其中:F为晶振频率;T为定时器T0初值(工作在16位定时器模式)。

其次,显示驱动程序查询当前点亮的行号,从显示缓存区内读取下一行的显示数据,并通过串口发送给移位寄存器。

为消除在切换行显示数据时产生的拖尾现象,驱动程序先要关闭显示屏,即消隐,等显示数据输入输出锁存器后,再输出新的行号,重新打开显示。

图6所示为显示驱动程序(显示屏扫描函数)流程图。

图6显示驱动程序流程图
3.2系统主程序
系统主程序开始以后,首先是对系统环境初始化,包括设置串口、定时器、中断、端口。

然后以“卷帘出”效果显示文字或图案,停留几秒钟,接着向上滚动
显示汉字或图形,停留几秒后,再左移显示汉字或图形、右移显示等。

最后以“卷帘入”效果隐去文字。

图7所示为系统主程序的流程图。

图7系统主程序的流程图
4软件仿真与硬件实现
4.1软件仿真
本设计的核心单元是单片机AT89C51,所以选用单片机仿真软件Proteus7.O和Keil对整体设计进行软件仿真。

运行Proteus中的ISIS模块对设计好的原理图进行布图,仿真电路如图8所示。

图8仿真电路
将完整的源程序Copy到Keil仿真开发环境里,运行调试。

把编译好的源程序加载到仿真电路图中,运行程序,在点阵显示屏上按设计的显示效果依次以“卷帘入”、“左卷帘”、“右卷帘”、“卷帘出”显示结果正确。

4.2硬件实现
软件仿真通过后,充分证明了方案的正确性与可行性。

按照设计方案进行硬件电路的搭建并进行调试。

结果正确如下图9所示。

图9硬件实物图
5结束语
本文通过设计基于单片机的LED点阵显示控制的设计,对LED显示模块单元如何进行行列信号控制及信号传输中的驱动问题进行了研究。

给出了硬件的原理以及连接的方法,软件的设计流程以及部分代码,并给出了完整的电路图,结果可以正常显示汉字、图片信息,并且可动态显示。

相关文档
最新文档
