NSE高速板链式提升机设计手册
一级-链式提升机（有全套CAD图纸）
目录设计计划任务书﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1传动方案说明﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎2电动机的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎3传动装置的运动和动力参数﹎﹎﹎﹎﹎﹎﹎﹎5传动件的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎6轴的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎8联轴器的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎10滚动轴承的选择及计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎13键联接的选择及校核计算﹎﹎﹎﹎﹎﹎﹎﹎﹎14减速器附件的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎15润滑与密封﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎16设计小结﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎16参考资料﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎161.拟定传动方案 为了估计传动装置的总传动比范围，以便选择合适的传动机构和传动方案，可先由已知条件计算其驱动卷筒的转速nw,即v=1.1m/s;D=350mm;nw=60*1000*v/(∏*D)=60*1000*1.1/(3.14*350 )一般常选用同步转速为１０００r/min或１５００r/min 的电动机作为原动机，因此传动装置总传动比约为１7或25。
2.选择电动机１）电动机类型和结构形式按工作要求和工作条件，选用一般用途的Ｙ（ＩＰ４４）系列三相异步电动机。
它为卧式封闭结构。
２）电动机容量（１）卷筒轴的输出功率ＰｗF=2800r/min;Pw=F*v/1000=2800*1.1/1000(2)电动机输出功率PdPd=Pw/t传动装置的总效率 t=t1*t2^2*t3*t4*t5式中，t1,t2,…为从电动机到卷筒之间的各传动机构和轴承的效率。
由表２－４查得：弹性联轴器1个Nw=60.0241r/min Pw=3.08Kwt4=0.99;滚动轴承2对t2=0.99;圆柱齿轮闭式1对t3=0.97;V带开式传动1幅t1=0.95;卷筒轴滑动轴承润滑良好1对t5=0.98;则t=t1*t2^2*t3*t4*t5=0.95*0.99^2*0.97*0.99* 0.98＝0.8762故Pd=Pw/t=3.08/0.8762（３）电动机额定功率Ped由第二十章表２０－１选取电动机额定功率ped=4KW。
链式提升机设计说明书
毕业设计（论文）题目链式提升机设计院（系）机械工程学院专业班级学生姓名学号指导教师职称评阅教师职称2016年 4 月 23 日摘要本次毕业设计是关于链式提升机的设计，首先对链式提升机作了简单的概述；接着分析了该提升机的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的链条提升机各主要零部件进行了校核。
链式提升机由驱动机构，机架，机架，以及链传动，滚筒传动等几个部分组成。
目前，链式提升机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式链条提升机就是其中的一个。
在链式提升机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造链式提升机过程中存在着很多不足。
本次设计是关于链式提升机设计，通过对传统的链式提升机的结构进行了改进和优化，使得此种类型的倾斜提升机的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词：链式提升机驱动机构结构参考价值ABSTRACTThis graduation design is the optimization design of driving roller conveyor, first on the driving roller type conveyer is summarized; then analyzed the selection principle and calculating method of driving roller conveyor; then calculated based on these design criteria and abase is designed; then checked on the main parts selected conveyor. Is the drive roller conveyor consists of four main parts: driving device, tension device, middle rack, and the moving part. Finally, a simple description of the installation and maintenance of transport. At present, the drive roller conveyor is moving towards long distance, high speed, low friction direction, air cushion conveyor in recent years is one of the. In the design, driving roller type conveyer manufacture and application, at present our country compared with foreign advanced level there are still large gaps, domestic in the design and manufacture of driving .This design is the optimization design of driving roller conveyor, by comparing the control, structure driven roller conveyor for the traditional are improved and optimized, the applicable range of driving roller conveyor of the type of a broader, more flexible, and has certain reference value to the selection and design of the work.Keywords：Driving roller type conveyer optimal ;Crankshaft;Processing craft;Type selection design目录摘要 (I)ABSTRACT (II)一课题研究的内容................................... 错误！未定义书签。
NE板链提升机使用说明书
NE型高速板链斗式提升机NE Type High Speed Drag Chain Elevator产品使用说明书User’s Guidance目录Contents本使用说明书是根据客户的使用需求由一下构成This manual comprises the following based on user’s requirements产品信息Product profile (3)安全注意事项Security items (4)警告！Warning! (5)特别提示！Special notice! (6)一、提升机的用途及特点Purpose and characteristics (7)二、提升机的技术规范Technical Specifications (8)三、提升机的结构及安装简图 (9)四、提升机的搬运、安装和废品处理Moving, installation and disposal (10)1、提升机的搬运、吊装Moving and hoisting of the bucket elevator (10)2、提升机的安装说明Installation specification (10)3、提升机的安装要求Installation requirement (11)4、拆卸和废品处理Unpacking and disposed parts handling (12)五、提升机的试车注意事项Commissioning attention (13)六、提升机的保养和润滑Maintenance and oiling (15)七、提升机的使用维修Operation maintenance (17)八、提升机的故障分析Problem analysis (18)九、提升机运转的安全警告Safe warning of the bucket elevator (19)产品信息Product profile产品型号Model:1、NE300-45.03m-1左装(Left)输送物料Material 石灰石等混合料Compound of limestone, etc 物料容重Density 1.2t/m3运行速度Speed 33 m/min电机功率Motor power 75kW设备编号Equipment code S41.07安全注意事项Security items■为了安全、正确的使用本机，使用前务必认真阅读本事项，在熟记设备原理、安全信息及注意事项后使用。
链式提升机传动课程设计
链式提升机传动课程设计一、课程目标知识目标：1. 学生能理解链式提升机传动的基本原理，掌握其传动系统的组成及各部分功能。
2. 学生能够掌握链式提升机传动过程中的能量转换及效率计算方法。
3. 学生能够了解链式提升机传动在工程实践中的应用及发展趋势。
技能目标：1. 学生能够运用所学知识，分析并解决链式提升机传动中的一般性问题。
2. 学生能够通过实际操作，掌握链式提升机传动系统的安装、调试和维护方法。
3. 学生能够运用计算工具，对链式提升机传动系统的性能进行评估和分析。
情感态度价值观目标：1. 培养学生热爱机械工程，关注链式提升机传动技术的发展，增强学生的专业认同感。
2. 培养学生严谨的科学态度，通过团队合作，提高学生的沟通与协作能力。
3. 培养学生具备节能环保意识，关注链式提升机传动在工程实践中的节能减排问题。
本课程针对高年级学生，结合学科特点，注重理论知识与实际应用相结合。
课程目标旨在帮助学生掌握链式提升机传动的基本知识和技能，培养学生在实际工程中的应用能力，同时激发学生的专业兴趣，提高学生的综合素质。
通过课程学习，学生能够达到以上所述知识、技能和情感态度价值观目标，为后续专业课程学习和未来从事相关工作奠定基础。
二、教学内容1. 链式提升机传动原理及组成- 链式提升机的基本工作原理- 链式提升机传动系统的组成及各部分功能- 教材第3章第1节内容2. 链式提升机传动系统能量转换与效率计算- 能量转换过程分析- 效率计算方法- 教材第3章第2节内容3. 链式提升机传动系统在实际工程中的应用- 链式提升机传动在不同领域的应用案例- 链式提升机传动技术的发展趋势- 教材第3章第3节内容4. 链式提升机传动系统的安装、调试与维护- 链式提升机传动系统的安装方法与注意事项- 调试流程及技巧- 维护保养措施- 教材第3章第4节内容5. 链式提升机传动系统性能评估与分析- 性能评估指标与方法- 常用计算工具及软件的应用- 教材第3章第5节内容教学内容依据课程目标进行选择和组织，保证科学性和系统性。
NE型板链斗式提升机使用说明书
NE型板链斗式提升机使用说明书NE型板链斗式提升机使用说明书2011年07月30日重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
| 关闭网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭粉尘加湿机_斗式提升机_螺旋输送机盛康盛康机械生产粉尘加湿机、斗式提升机、螺旋输送机、星型卸料器、链式输送机、刮板机等斗式提升机产品信息Product profile产品型号Model：1. NE300 Y75左(left)-36.5输送物料Material 石灰石粘土铁粉等混合料Compound of limestone, clay and iron powder, etc物料容重Density 1.4t/m3输送量 Capacity 300t/h运行速度 Speed 31m/min电机功率 Motor power 75kW驱动装置形式 Drive unit mounting 左装(left)设备编号 Equipment code 3030-1-ER01设备重量 Weight 38065Kg制造日期 Manufacturing date 2006.112.NE150 Y15左-24.27输送物料Material 窑灰 Kiln ash物料容重Density 0.8t/m3输送量 Capacity 100t/h运行速度 Speed 31m/min电机功率 Motor power 15kW驱动装置形式 Drive unit mounting 左装设备编号 Equipment code 3030-1-ER02设备重量 Weight 15679Kg制造日期 Manufacturing date 2006.11安全注意事项 Security items■为了安全、正确的使用本机，使用前务必认真阅读本事项，在熟记设备原理、安全信息及注意事项后使用。

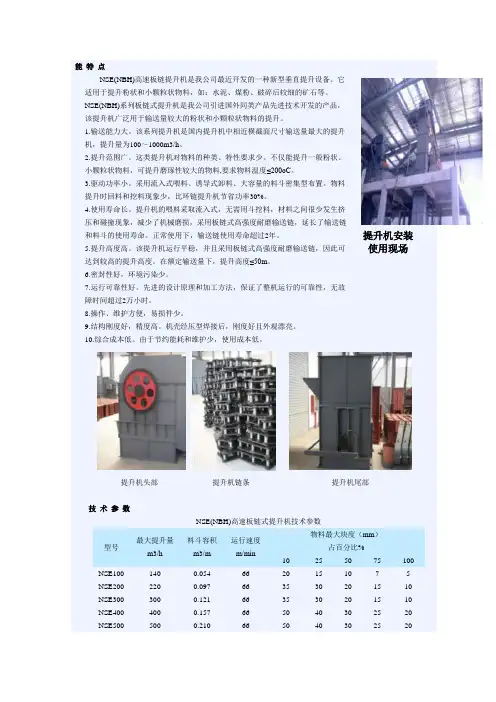

水泥工业提升机
能 特 点NSE(NBH)高速板链提升机是我公司最近开发的一种新型垂直提升设备。
它适用于提升粉状和小颗粒状物料，如：水泥、煤粉、破碎后较细的矿石等。
NSE(NBH)系列板链式提升机是我公司引进国外同类产品先进技术开发的产品，该提升机广泛用于输送量较大的粉状和小颗粒状物料的提升。
1.输送能力大。
该系列提升机是国内提升机中相近横截面尺寸输送量最大的提升机，提升量为100～1000m3/h 。
2.提升范围广。
这类提升机对物料的种类、特性要求少。
不仅能提升一般粉状、小颗粒状物料，可提升磨琢性较大的物料,要求物料温度≤200oC 。
3.驱动功率小。
采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。
物料提升时回料和挖料现象少，比环链提升机节省功率30%。
4.使用寿命长。
提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，减少了机械磨损，采用板链式高强度耐磨输送链，延长了输送链和料斗的使用寿命。
正常使用下，输送链使用寿命超过2年。
5.提升高度高。
该提升机运行平稳，并且采用板链式高强度耐磨输送链，因此可达到较高的提升高度。
在额定输送量下，提升高度≤50m 。
6.密封性好，环境污染少。
7.运行可靠性好。
先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。
8.操作、维护方便，易损件少。
9.结构刚度好，精度高。
机壳经压型焊接后，刚度好且外观漂亮。
10.综合成本低。
由于节约能耗和维护少，使用成本低。
提升机安装使用现场提升机头部提升机链条 提升机尾部技 术 参 数NSE(NBH)高速板链式提升机技术参数型号最大提升量m3/h 料斗容积m3/m 运行速度m/min 物料最大块度（mm ）占百分比% 10 25 50 75 100 NSE100 140 0.054 66 20 15 10 7 5 NSE200 220 0.097 66 35 30 20 15 10 NSE300 300 0.121 66 35 30 20 15 10 NSE400 400 0.157 66 50 40 30 25 20 NSE5005000.210665040302520NSE600 600 0.240 66 50 40 30 25 20 NSE700 700 0.280 66 65 60 40 35 30 NSE800 800 0.320 66 65 60 40 35 30 NSE1001000 0.391 66 65 60 40 35 30注：最大提升量是用料斗填充系数为0.65、链速为66m/min时计算而得性能特点ZLY-BS板式中央链提升机是我公司引进外国先进技术结合现有多年生产提升机的经验基础上研发而成的一种超高度在提升量高链速的提升机。
NE板链斗式提升机作业指导书
NE板链斗式提升机作业指导书一、技术规范3NE100提升量110m/h，料斗容积32.5L，填充率70%，链速31m/min，二、结构概述NE板链斗式提升机由运行部件、驱动装置、上部装置、中部装置、中部机壳、下部装置组成。
1、运行部件：由料斗和套滚子链条组成。
2、驱动装置：采取Y系列电动机，通过减速机和链传动电机。
驱动装置分左装和右装两种。
分别与提升机左右装对应。
左装：人在减速机输出轴端，面对减速机，驱动装置在机右侧。
右装：人在减速机输出轴端，面对减速机，驱动装置在机左侧。
3、上部装置：安装有轨道（双排链），逆止器、卸料品装有防回料橡胶板。
4、中部机壳：部分中间节有轨道（双排链）（以防止链条工作中摆动），或检修口。
5、下部装置：安装有张紧装置，采取坠中箱张紧。
6、支架：支架起稳定中间节作用，有室内及室外二种形式。
室内支架的数量与穿越楼板层相同，室外支架在一般情况下约8-10米设置一个，但根据现场情况进行增减，该部分结构件，由用户自备。
三、安装与调整安装1、根据h述基础荷重和士壤情况，按附图地脚孔尺寸，打好提升机基础。
基础的水平度允差不大于1／1000。
2、要在提升机尾部侧面，留有足够的空间，用来装、卸尾轮轴。
3、检查提升机零部件是否齐全，在运输和保管中是否有损坏部件，破损的零部件补充齐全，然后进行安装。
4、将提升机尾部安装在基础上，拧紧地脚螺栓、螺母，尾部上法兰水平度允差不大于1／1000。
5、按图纸的顺序逐次进行安装。
每节安装后上法兰面的水平度允差为1／1000。
如不平整时，允许用石棉垫或石棉绳调整。
6、由丁装卸和长途运输，电机与减速器的同轴度可能发生变化，安装前必‘。
电机须检验。
电机与减速器轴径向位移允差不大于0.2mm，角位移不人于30与液力偶合器轴向间隙为2-4mm。
7、机头己全部调整到位，不允许松动各部位螺栓来调节机头水平度及垂直度，只允许在机头与平台连接处加垫片或毛毡垫来调整机头的整体水平。
板链式提升机操作规程
板链式提升机操作规程1 概述NE板链式提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上，在驱动装置作用下，驱动链轮带动牵引构件和料斗作回转性的循环运动，物料由下部进料口喂入各料斗，当物料被提升至上链轮时，在重力和离心力的作用下由出料口卸出。
2 提升机的结构2.1 NE型板链式提升机主要由下列几部分组成：上部装置、驱动装置、运行部件、中部机壳和下部装置等。
2.2上部装置：安装有传动链轮组，上部机壳、左、右半罩、逆止器、卸料口等。
其中卸料口装有防回料橡胶板，对于双排链，在上部机壳上装有轨道。
2.3驱动装置：采用XWD系列产摆线针轮减速机，并通过链传动减速，使结构更合理紧凑。
驱动平台上可根据用需要安装检修架和栏杆。
2.4驱动装置分左装和右装两种：左装：面对进料口，驱动装置在机壳左侧。
右装：面对进料口，驱动装置在机壳右侧。
2.5运行部件：由料斗和套筒滚子链组成。
2.6中部机壳：分为标准中部机壳（2.5m）、带轨道中部机壳（2.5m）、带检视门中部机壳(2.5m)和非标准中部机壳四大种，其中非标中部机壳分为1m和1.5m两种，以备不同高度的提升机选用。
2.7下部装置：由拉紧链轮组，下部机壳，进料口和拉紧装置组成，NE-30和NE-50采用弹簧张紧，NE-100~NE-800采用坠重箱张紧。
3 提升机的特点3.1提升范围广。
这类提升机对物料的种类，特性及块度的要求少。
不仅可提升粉状、粒状和块状物料，而且可提升磨琢性物料。
物料温度≤250℃。
3.2输送能力大。
该系列提升机具有NE-Y30～NE-Y800多种规格。
提升量范围为15800m3/h，规格齐全。
3.3驱动功率小。
这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。
物料提升时，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链提升机的25%—45%。
3.4 使用寿命长。
提升机的喂料采取流入式，物料之间很少发生挤压和碰撞现象；本机结构设计保证物料在喂料、提升和卸料中不撤落，这就防止了磨料磨损，输送采用板链式高强度耐磨链条，延长了链条和料斗的使用寿命根据国外同类产品在生产中长期的实践表明，输送链使用寿命超过5年。
提升系统设计计算和安装说明书
提升系统设计计算及安装说明书1、立柱基础采用1500×1500mm，深1000mm的混凝土墩，C30砼浇筑，并预埋连接4个Φ22圆钢预埋件。
2、提升设备（电动葫芦）设置4个电动葫芦，额定起重量为10T，提升速度14m/min。
电动葫芦为带有运行小车的自动式钢丝绳电动葫芦。
3、提升架结构①、立柱用无缝钢管制作而成，柱距、跨度及钢管型号详见设计图纸。
②、柱间采用单根槽钢[20b连接。
③、主梁采用40b工字钢，为增加主梁刚度，主梁和立柱间设置工字钢16的斜撑。
④、下吊式轨道梁为40b工字钢，通过缀板和主梁焊接，缀板用20mm 钢板。
4、提升系统计算一、轨道梁验算（单位：Pa、m）轨道梁形式 :由图可以看出，取其中最不利受力单元的力学模型如下：根据结构力学分析，在等截面简支梁中点为最大挠度，最不利荷载处即为挠度最大或剪力最大处。
剪力最大在支座处，综合考虑电葫芦自重为10KN、吊车梁自重4.25KN、起吊重物重量100KN，外加其它不确定因素产生的附加荷载，最后确定集中荷载P=120KN，根据力学模型分析，简支梁集中应力在中点时，即为最不利荷载。
在简支梁上任取一点加一竖向单位荷载作为虚拟状态，分别求出实际荷载和单位荷载作用下梁的弯距，设X为梁上一点，0≤X≤L/2，则有：因为对称，所以当X = L/2时，有最大值M max = PL/4=1.725×105 N·m材料为Q235钢，由手册得抗弯强度：[σ]=215 MPa选用工40b，其截面特征为：I=22781cm4，W=1139cm31、由强度条件σ= M x /γx W nx+ M y /1.2Wγx W nx≤[σ]得，由于M x=0，所以0+1.725×105/1.2×1139×10-6=126.21MPa≤[σ]=215MPa结论一：设计满足强度要求2、由y max=PL3 /48EI得，最大挠度，y max=1.2×105×5.753/48×2.06×1011×22781×10-8=10.13mm由刚度条件：y max≤L/400得：y max=10.13mm≤L/400=5.75/400=14.375mm结论二：设计满足刚度要求。
NE、NSE斗式提升机
一、斗式提升机基本结构
斗式提升机主要由头部、尾部、中间壳体、链条、料斗、头部传动等部件组成，其结构如下图所示。
二、斗式提升机安装
1、斗式提升机安装顺序
安装前准备尾部安装中间壳体安装头部安装
头部平台安装减速机安装链条与料斗安装
2、斗式提升机安装步骤
2.1 斗式提升机安装前的准备
a、清理现场：安装前首先清理现场，从基础开始至每层楼板要将杂物清理干净；
b、准备必要的安装工具及设备（吊车、电动绞车、手动葫芦、电焊机、气割设备、经纬仪、水平仪及相关工具）；
c、人员准备：技术人员及焊工、安装工、钳工等；
d、安装前必须仔细阅读斗式提升机安装使用说明书。
2.2 头部平台装配
平台分为整体平台和分体平台：
a、整体平台：在现场焊接栏杆和吊架；
b、分体平台：分体式平台一般由于面积大，为了运输方便，设
计为分体，现场再组装焊接；
c、支撑的焊接：分体平台的支撑一般也在现场焊接。
其焊接步骤为：焊接平台；焊接支撑；焊接护拦和吊架
2.3 斗式提升机尾部的安装
首先在基础上安装尾部，使尾部壳体与水平面垂直，x、y两个方向与水平面的垂直度都应≤1mm，拧紧地脚螺栓（或焊接好预埋铁）；。
NSE系列高速板链斗式提升机工作原理
工作原理：NSE系列高速板链斗式提升机是我公司引进国外同类产品先进技术开发的一种新型垂直提升设备。
在各工业国家，这类产品被广泛用于提升粉状和小颗粒状物料。
NSE系列板链斗式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同，选择不同的提升速度，最大提升速度≤70m/min，最大提升高度65m。
另外，我公司还可根据用户要求设计输送量介于上述型号之间的扩展型号。
性能特点：技术参数结构组成：NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件──由料斗和套筒滚子链组成。
驱动装置──由驱动平台、驱动组合、传动链组成。
驱动组合通常由ZSY硬齿面减速机（或JZQ减速机）、YOX液力偶合器、Y系列电机、XWD减速机、电磁离合器（或手动离合器）组成。
驱动装置分左装和右装两种。
分别与提升机左、右装对应。
左装：为人面对进料口，驱动装置组合和传动链轮在左侧。
右装：为人面对进料口，驱动装置组合和传动链轮在右侧。
上部装置──有上部机壳（安装有轨道）、上罩、卸料口（装有防回料板）、头轴装配、逆止器等部件。
中部机壳──分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节（均为2.5米高）和1米、1.5米高的非标准中间节，使得提升机能以0.5米一档来获得不同的高度。
下部装置──包括下部机壳、进料口、尾轴装配、张紧装置。
产品尺寸：产品外形空气输送槽是气力输送装置的一种变态结构，属于密相流态化输送设备。
其结构如图1所示，槽体由普通钢板制成上下两个槽并用螺栓连接而成，在两槽之间安装透气板，整个输送槽倾斜布置，一般与水平面成4°～8°的倾斜角。
当压缩空气从下槽供入便沿着槽体长度均匀地透过透气板进入上槽粉状物料中，减少摩擦系数使物料呈流态化并沿着槽体倾斜向下流动，空气则通过上部各孔口的布质过滤器除尘后排入大气。
刍议NSE型板链式提升机下部链轮装置的改进
刍议NSE型板链式提升机下部链轮装置的改进作者：闭耀刚来源：《科学导报·学术》2020年第21期摘要：在现阶段的生产实践中，提升机被广泛的应用，比如在矿石、煤、水泥石料的生产使用实践中，对其进行运送的就是提升机。
对提升机的具体利用进行分析可知其有多种型号，而且不同型号在具体应用的过程中会有不同的效果，所以在提升机应用的过程中需要基于实践做型号选择。
NSE型板链式提升机是目前实践中利用最为广泛的一种提升机，其在具体使用的过程中时常会因为下部链轮装置的问题出现运行故障或者是效率低下的问题，因此要保证其应用，需要对下部链轮装置进行改进。
文章针对设备改进做分析，旨在为实践提供帮助。
关键词：NSE型板链式提升机;下部链轮装置;改进提升机在现阶段的生产实践中有重要的影响，分析提升机在实践中存在的具体问题并对问题做改善，这于提高提升机的应用价值有突出的意义。
就目前的资料分析来看，NSE型板链式提升机的现实应用比较的广泛，主要是因为此种提升机的综合利用效果显著，不过在现实应用中，NSE型板链式提升机常常会出现下部链轮装置的相关问题，造成设备应用价值的下降。
为了提高设备的综合利用效果，分析研究相关内容现实意义显著。
一、NSE型板链式提升机概述要对NSE型板链式提升机的相关内容进行改进，首先需要明确NSE型板链式提升机的具体概念，同时还要对NSE型板链式提升机的普遍利用做分析，这样，NSE型板链式提升机的改进分析才会有更突出的社会价值。
（一）概念界定要了解NSE型板链式提升机，首先需要明确什么是提升机[1]。
从目前的概念分析来看，所谓的提升机具体指的是一种垂直提升设备，其主要被用来提升各种物料，如：矿石、煤、水泥熟料等。
NSE系列板链式提升机是行业内具有头先进技术的提升机产品，其在各个工业国家有着非常普遍的应用。
就目前的资料统计来看，现在市场中被广泛使用的NSE型板链式提升机具有多种型号，比如NSE50、NSE100、NSE150、NSE200、NSE300、等。
NSE斗式提升机设计
洛阳理工学院毕业设计（论文）NSE bucket elevator designABSTRACTThe task is to study the design of bucket elevator NSE working principle, performance and features, using the method of integrating theory with practice, study the impact of bucket elevator efficiency factors, carry out the necessary structural improvements to the program structure and implementation of design. At the same time, the relevant structural parameters and process parameters of the design and calculation, the all over program design, the general assembly, as well as transmission, body parts and related parts and components such as design and graphics. Design options are as follows:(1) bucket elevator to the working principle of an in-depth study, in accordance with TH250 bucket elevator capacity and use of the work requirements of the overall program design.(2) design a reasonable hoist the strength of the structure and components to ensure stability.(3) design a reasonable drive to ensure the efficient operation.The bucket elevator with throughput, and enhance the high degree of high, stable and reliable, easy operation and maintenance, long life and other significant features. Bucket elevator for conveying powder, granular and small block of low-wear properties of cut, material packing density of less than 1.5t / m, material temperature does not exceed 250 ℃, is widely used to enhance cement machinery.KEY WORDS: Bucket elevator, Structural Design, Stability, ApplyI目录前言 (1)第1章本课题介绍及设计理论 (2)1.1概述 (2)1.2斗式提升机分类 (3)1.3斗式提升机的装载和卸载 (3)1.4常用斗提机选用及相关计算 (4)1.5斗式提升机的主要部件 (6)1.6斗式提升机的工作原理 (7)第2章提升机主要参数确定及主要结构设计 (9)2.1提升功率的确定 (9)2.2电动机选择 (10)2.3减速机选择 (10)2.4轴的材料及热处理 (10)2.5轴的结构设计 (10)2.6轴的强度校核计算 (12)2.7轴承选用 (15)2.8键的设计校核 (16)2.9联轴器的选择 (16)2.10驱动链轮的结构设计 (17)2.11提升机主要参数的计算 (18)2.12头部罩壳的选材及连接 (19)2.13中部区段的设计选材 (20)2.14料斗与板链的设计......................................................................................21 第3章斗式提升机的安装、操作与维护. (23)结论 (25)谢辞 (26)参考文献 (27)洛阳理工学院毕业设计（论文）前言斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。
NE提升机使用说明书
NE型板链式高效斗式提升机使操用作说明书石家庄曲寨水泥限公司（矿渣磨分公司）前言提升机是应用最广泛的一种垂直提升设备，它被用来提升各种物料，如：矿石、煤、水泥熟料等。
NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
提升机的特点1．提升范围广。
这类提升机对物料的种类、特性及块度的要求少。
不仅可提升粉状、粒状和块状物料，而且可提升磨逐性物料，物料温度≤250℃。
2．输送能力大。
该系列提升机具有NE15-NE800多种规格。
提升量范围为10-800m3/h。
3．驱动功率小。
这类提升机采取流入喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速中等提升量大。
物料提升时，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链提升机的25%-35%。
4．使用寿命长。
提升机的喂料采取流入式，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撤落，这就防止了磨粒磨损，输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。
5．提升高度高。
该系列提升机链速中等，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度（高达50m）。
6．密封性好，环境污染少。
7．运行可靠性好。
先进的设计原理，保证了整机运行的可靠性。
8．操作、维修方便、易损件少。
9．机械尺寸小。
与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10．结构精度高。
机壳经折边、焊接、机刚性好，外观漂亮。
11．使用成本低。
一、提升机的技术规范NE系列提升机的技术规范见表1：表1提升机的结构NE系列板链式提升机由运行部件、驱动装置、上部装置、中部机壳、中部装置、下部装置等组成。
运行部件——由料斗和套筒滚子链条组成，NE15、NE30采用单排，NE50-NE800采用双排链。
驱动装置——采用多种驱动组合驱动（依用户实际需要而定）。
提高NE板链提升机输送量的技改案例
提高NE板链提升机输送量的技改案例某水泥厂一台NE150×25.95m板链提升机，输送量为150m3/h，用于提升立磨外排石灰石混合料。
由于系统提高产能，要求将提升机的输送量达到230m3/h，并在保留原来壳体的基础上进行技术改造。
1技改方案可行性分析保留原来的壳体，就意味着只能通过提高提升机的速度，才能提高输送量。
由于NE150链轮齿数为11齿，链节距为200mm。
根据链传动理论核算，最高速度只能达到35m/min。
否则由于链传动多边效应的作用，提升机无法正常运行。
只有将链轮改为多齿和小节距的形式，才能达到提高提升机速度的目的。
2技改方案的具体实施2.1更换头轮将头轮设计成22齿，链节距100mm，节圆直径d=709.9mm的结构形式，（其节圆直径正好与原NE150头轮节圆直径相等），这样料斗唇边和壳体间的间隙保持不变，保留原壳体方案得以实现。
由于尾轮为光轮结构，无需更换。
2.2 更换链条把原节距200mm链条改为节距100mm的链条。
2.3 更换电机把原来6级电机更换为4级电机，这样提升机速度由原来的30m/min 提高到46m/min。
2.4下降出料口把原来出料口下降两个斗距，800mm，延长落料时间，避免了因提速导致落料时间不够从而产生回料现象的发生。
2.5 核算输送量在原斗容不变的情况下，改造后的输送量=150m3/h÷30m/min×46m/min=230m3/h。
3结束语按上诉方案改造后，提升机输送量满足厂方的要求。
使用一年多来，无故障发生，运行平稳可靠，得到用户的高度评价。
这种技改方案科学，简单，易操作，更换下来的头轮，链条，可做备件用于其它NE150斗提机上，节约了大量资金和安装时间。
有了这次成功经验，我们用同样方案对另一台NE300斗提机进行了技改，输送量由原来的300 m3/h提高到450 m3/h，也非常成功。
我们认为对于各种规格的NE提升机都可以按上述方案技术改造，值得推广。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NSE高速板链式提升机
设
计
手
册
前言
NSE提升机是我公司96年开发的一种新型垂直提升设备，它适用于粉状和小颗粒状物料等散装物料，如：水泥、煤粉、破碎后较细的矿石等的提升。
NSE系列板链式得升机是我公司引进国外同类产品先进技术开发的产品，在各工业国家，这类输送机广泛用于水泥库水泥成品以及其他小颗物料的提升上。
NSE系列板链式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同分为输送粉状物料的基型（NSE***）和输送小颗粒物料的D型（NSE***/D），另外，我司还可根据用户要求设计输送量介于上述基本型之间的扩展型号。
NSE系列板链式提升机被列入场1995年度浙江省新产品开发项目。
一、 特点
1、输送能力大。
该系列提升机是国内同业提升机中相近结构尺寸输送量最大的提升机，提升量为100~1000立米/时，与通常的NE型板链式提升机相比，同体积的NSE提升机提升能力大约高出50%左右。
2、提升范围广。
这类提升机对物料的种类、特性要求少。
不公能提升一般粉料、小颗粒料，而且可提长磨琢性较大物料。
通常要求料温≤200℃，特殊设计下，允许料温≤350℃。
3、耗用功率少，采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。
在物料提升时几乎无回和挖料现象，因此无功效少，比环链提升机节省能耗约30%。
4、使用寿命长。
提升机的喂料采取流入式无需用斗挖料，
很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、提升和卸料时少有撒落，减少了机械磨损，采用板链式高强度耐磨输送链，大大延长了链条和料斗的使用寿命。
正常使用下，输送链使寿命超过3年。
5、提升高度高。
该系列提升机不用料斗、运行平稳，且采用了短节距板链式高强度链条，比强度高，因此可达较高的提升高度。
在额定输送量下，可提升最高高度达50米左右。
6、密封性好，环境污染少。
7、运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性无故障时间超过2万小时。
8、操作、维修方便，易损件少。
9、结构刚性好，精度高。
机壳经折边和中间压凸，经焊接后，刚性了且外观漂亮。
10、综合成体低。
虽然，一次性投资费用略高，但由于节能和维修少，
综合使用成本低。
二、 技术规范
NSE系列提升机的技术规范见表一：
三、 结构
NSE板链式提升机由运行部亻、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件——由料斗和套筒滚子链组成。
驱动装置——由驱动平台、驱动组合、传动链组成，驱动组合通常由NSY 硬齿面减速机（或JZQ减速机）、TOX液力耦合器、Y系列电机、XWD减速电机、电磁离合器组成。
驱动组合在驱动平台上的安装位置分左装和右
装两种。
左装——面对进料口。
驱动驵合和传动链在机壳的左侧。
右装——面对进料口，驱动组合和传动链要机壳的右侧。
上部装置—有上部机壳、上罩、卸料口、上轴装配、逆止器。
中部机壳—分为与上部装置联接的带有撑中间节、带检视门中间节，标准中间节、（均为2.5米高）和1米、1.5米高的非标准中间节，使得提升机能以0.5米一档来获得不同的高度。
下部装置——包括下部机壳、进料口、尾轴装配、张紧装置。
表一NSE系列板链式提升机的技术规范：
四、 动力配备
NSE100、200、300、400、500、600提升机的最大提升量、最大提升高度及动力配备表公列见表二、三、四、五、六、七。
表八为各驱动组合配备表，选择NSE700、800、1000型提升机时，请与本公司技术科联系。
