磁盘阵列RAID的建立和系统安装（图解）

磁盘阵列RAID的建立和系统安装（图解）SATA和RAID在提升硬盘性能方面，确实给用户带来新的性能。

目前Intel、VIA、NVIDIA在各自的芯片组里都加入了SATA和RAID 功能.所以这里偶转帖一个用NVIDIA的RAID做了图，供大家参考。

以后会陆续转帖INTEL和VIA的RAID图片供大家参考。

1、BIOS设置和RAID设置nForce系列芯片组的BIOS里有关SATA和RAID的设置选项有两处，都在Integrated Peripherals（整合周边）菜单内。

SATA的设置项：Serial-ATA，设定值有[Enabled], [Disabled]。

这项的用途是开启或关闭板载Serial-ATA控制器。

使用SATA硬盘必须把此项设置为[Enabled]。

如果不使用SATA硬盘可以将此项设置为[Disabled]，可以减少占用的中断资源。

RAID的设置项在Integrated Peripherals/Onboard Device（板载设备）菜单内，光标移到Onboard Device，按<Enter>进入如子菜单：其中RAID Config就是RAID配置选项，光标移到RAID Config，按<Enter>就进入如RAID配置菜单：菜单的第一项IDE RAID是确定是否设置RAID，设定值有[Enabled], [Disabled]。

如果不做RAID，就保持缺省值[Disabled]，此时下面的选项是不可设置的灰色。

如果做RAID就选择[Enabled]，这时下面的选项才变成可以设置的黄色。

IDE RAID下面是4个IDE （PATA）通道，再下面是SATA通道。

nForce2芯片组是2个SATA 通道，nForce3/4芯片组是4个SATA通道。

可以根据你自己的意图设置，准备用哪个通道的硬盘做RAID，就把那个通道设置为[Enabled]。

下图是设置实例，设置主通道的主盘和副通道的副盘做RAID：设置完成就可退出保存BIOS设置，重新启动。

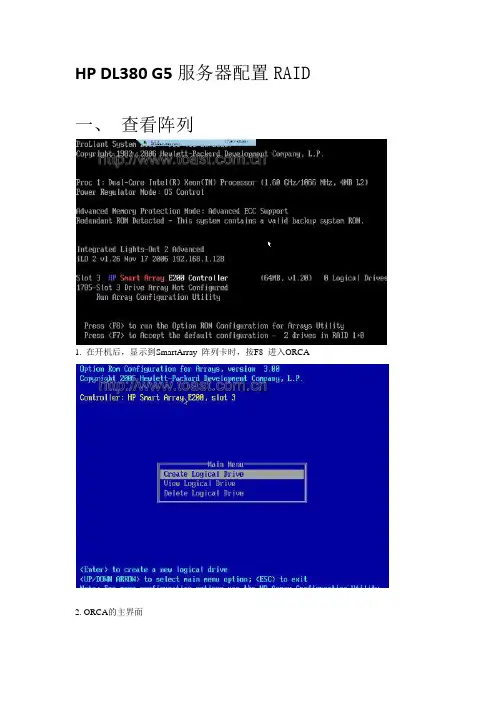

HP DL380 G5服务器配置RAID

HP DL380 G5服务器配置RAID 一、查看阵列
1. 在开机后，显示到SmartArray 阵列卡时，按F8 进入ORCA
2. ORCA的主界面
3. 选择view logical drive选项来查看现有阵列，因未做阵列，所以显示如上图所示，此时按
esc键返回到主界面
二、创建阵列
4. 如要创建新阵列，选择create logical drive选项，并按enter键，进入阵列配置界面
5. 用上下键来滚动，空格键来选择，用tab键来跳到其他不同选项中，其中带[X] 标志表示
已经被选择，如上图，选择了两块硬盘做RAID 1+0,无在线热备硬盘，不启用最大分区选项
6. 当确认配置完毕后，按enter键确认，再按F8键保存配置，如上图所示
7. 按enter键继续
8. 此时，会显示出以创建好的阵列，如上图所示
9. 按回车键可以查看阵列的详细信息
三、删除阵列
10. 如需删除已有阵列，在主界面中选择delete logical drive选项
11. 选择阵列后，按F8来删除
12. 按F3确认
13. 按enter键继续
14. 此时阵列已删除。

HP服务器RAID配置

HP服务器RAID配置在企业级服务器中，RAID（冗余磁盘阵列）配置对于数据存储和容错性能起着重要的作用。

特别是在HP（惠普）服务器上，正确配置RAID可以提高数据可靠性、读写速度和系统的可用性。

本文将详细介绍HP服务器RAID配置的步骤和注意事项。

一、了解RAID概念RAID是一种将多块硬盘组合成一个或多个逻辑驱动器的技术。

通过在多个硬盘之间分布数据，RAID可以提供更好的性能和冗余，从而降低数据丢失的风险。

在HP服务器上，我们通常使用HP Smart Array 配置RAID。

二、准备工作在进行RAID配置之前，确保你已经备份了重要的数据。

因为RAID配置会格式化硬盘，导致数据丢失。

另外，确保所有硬盘已经正确安装在服务器上。

三、进入BIOS界面1. 重启HP服务器并按下适当的功能键（通常是F9或F10）进入BIOS界面。

2. 在BIOS界面中，找到"System Configuration"或类似选项。

3. 找到"Smart Array"或类似选项，并进入配置界面。

四、创建逻辑驱动器1. 在HP Smart Array配置界面中，选择"Create Logical Drive"或类似选项。

2. 在弹出的窗口中，选择要创建RAID的硬盘。

通常，至少需要两块硬盘才能创建RAID。

3. 根据需求选择RAID级别。

常用的RAID级别包括RAID 0、RAID 1、RAID 5和RAID 10。

每个级别都有其自身的优点和限制。

4. 配置逻辑驱动器的大小。

这取决于你的存储需求和可用硬盘空间。

5. 确认配置并开始创建逻辑驱动器。

五、配置RAID高级选项（可选）1. 如果需要进行高级配置，可以选择"Advanced Options"或类似选项。

2. 在高级选项中，你可以设置缓存策略、故障转移和其他性能和可靠性相关的参数。

3. 阅读相关文档并根据需要进行配置。

HP磁盘阵列的扩展和迁移图文教程

阵列的扩容和迁移实验步骤：将硬盘添加到硬盘槽位中，然后开机使用smartstart光盘进行引导进入ACU默认选择SmartStart 8.0，默认英语，然后继续。

然后选择Maintain Server。

然后点击configuration array这样就进入了阵列的配置界面，下面开始。

1.硬盘扩容这里做扩容的试验准备的是两块36.4G的硬盘，之前先通过ACU进行配置，如下图：先将第二个硬盘添加到这个阵列中，点击parallel SCSI Array A，然后点击右边Expand Array，如下图：然后选中36.4G Drives，再点击OK然后可以看到有36.4G的Unused Space然后开始对逻辑盘1进行扩容，点击Logical Drive 1，再点击右边的Extends Size，如下图：然后会出现下图，默认新添加的硬盘容量.在这个位置需要注意一下，不能默认这个容量点击OK，因为在位置1显示的是原来使用一个硬盘做的RAID 0的容量，位置2显示的是两个硬盘的总容量。

现在新添加了一个硬盘做扩容，所以在位置1需要添入的是两个硬盘的总容量，然后点击OK，会出现一个警告提示，点击OK即可。

如下图所示的位置提示。

然后可以看到下图所示，Logical Drive 1 的容量是69452MB。

到这个位置，扩容结束，添加进来的unused space都划分到逻辑盘一里面。

2.阵列迁移在阵列迁移，这里一共使用了4个36.4G大小的硬盘，在ACU中可以看到如下图的显示：一．建立逻辑盘先使用一个硬盘建立一个逻辑盘，然后点击OK，如下图所示：建立完成之后，这个空间是unused space，如下图所示：需要对这个unused space进行创建逻辑盘，点击unused space然后选择右边的create logical drive，会出现下图所示：选择raid 0，然后点击OK。

出现警告信息，继续选择OK。

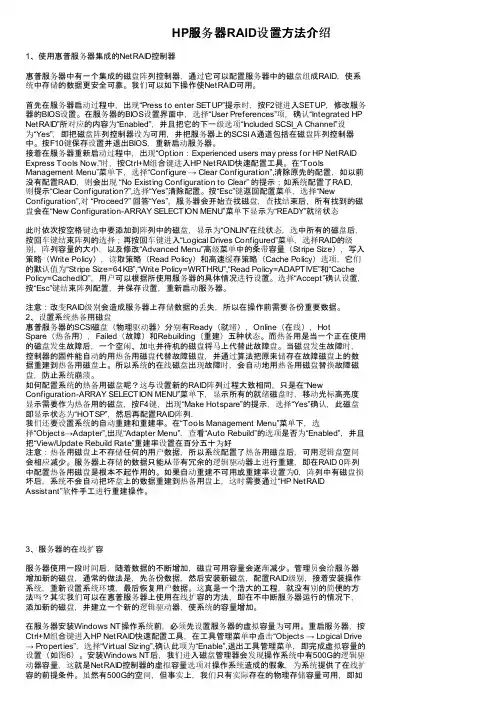

HP服务器RAID设置方法介绍

HP服务器RAID设置方法介绍1、使用惠普服务器集成的NetRAID控制器惠普服务器中有一个集成的磁盘阵列控制器，通过它可以配置服务器中的磁盘组成RAID，使系统中存储的数据更安全可靠。

我们可以如下操作使NetRAID可用。

首先在服务器启动过程中，出现“Press to enter SETUP”提示时，按F2键进入SETUP，修改服务器的BIOS设置。

在服务器的BIOS设置界面中，选择“User Preferences”项，确认“Integrated HP NetRAID”所对应的内容为“Enabled”，并且把它的下一级选项“Included SCSI_A Channel”设为“Yes”，即把磁盘阵列控制器设为可用，并把服务器上的SCSI A通道包括在磁盘阵列控制器中。

按F10键保存设置并退出BIOS，重新启动服务器。

接着在服务器重新启动过程中，出现“Option：Experienced users may press for HP NetRAID Express Tools Now.”时，按Ctrl+M组合键进入HP NetRAID快速配置工具。

在“Tools Management Menu”菜单下，选择“Configure → Clear Configuration”,清除原先的配置，如以前没有配置RAID，则会出现 “No Existing Configuration to Clear” 的提示；如系统配置了RAID，则提示“Clear Configuration?”,选择“Yes”清除配置。

按“Esc”键返回配置菜单，选择“New Configuration”,对 “Proceed?” 回答“Yes”，服务器会开始查找磁盘，查找结束后，所有找到的磁盘会在“New Configuration-ARRAY SELECTION MENU”菜单下显示为“READY”就绪状态此时依次按空格键选中要添加到阵列中的磁盘，显示为“ONLIN”在线状态，选中所有的磁盘后，按回车键结束阵列的选择；再按回车键进入“Logical Drives Configured”菜单，选择RAID的级别，阵列容量的大小，以及修改“Advanced Menu”高级菜单中的条带容量（Stripe Size），写入策略（Write Policy），读取策略（Read Policy）和高速缓存策略（Cache Policy）选项，它们的默认值为“Stripe Size=64KB”,“Write Policy=WRTHRU”,“Read Policy=ADAPTIVE”和“Cache Policy=CachedIO”，用户可以根据所使用服务器的具体情况进行设置。

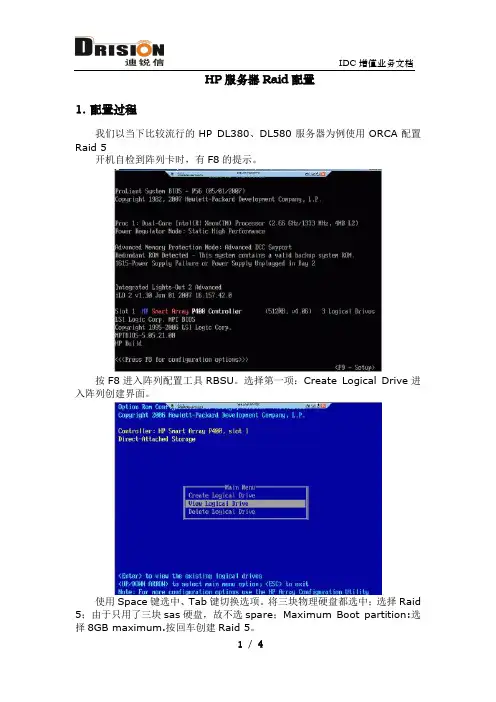

HP服务器Raid配置指南

HP服务器Raid配置
1.配置过程
我们以当下比较流行的HP DL380、DL580服务器为例使用ORCA配置Raid 5
开机自检到阵列卡时，有F8的提示。

按F8进入阵列配置工具RBSU。

选择第一项：Create Logical Drive进入阵列创建界面。

使用Space键选中、Tab键切换选项。

将三块物理硬盘都选中；选择Raid 5；由于只用了三块sas硬盘，故不选spare；Maximum Boot partition:选择8GB maximum.按回车创建Raid 5。

按F8保存配置。

提示设置已保存，按回车键继续。

回到主界面，选择View Loagical Driver，按回车查看阵列信息。

显示有一个logical drive，级别为Raid 5，状态OK。

再按回车查看详细信息。

显示阵列中物理盘的参数和状态以及是否有Spare 盘。

HP PC服务器主机阵列配置

HP Proliant系列服务器阵列配置开机自检到阵列卡界面，在阵列卡初始化完之后，会出现配置阵列的快捷键，如图1 示:图1按F8 进入ORCA 配置界面(ORCA=Option Rom Configuration for Arrays):出现主菜单，界面如图 2 示:图2新硬盘配置新阵列的话，请选择Create Logical Drive, 进入后，如图 3 示:图3在配置界面的左侧，是阵列卡所连接的物理硬盘，右侧上面是阵列级别选项，右侧中间是HOTSPARE 盘的选项，下面是Maximum Boot partition 选项( 此选项用在Windows NT4.0 操作系统上，用来选择最大启动分区，可选择默认选项)现在用 2 块硬盘做raid1 ，加一块硬盘做HOTSPARE ，选择一块18.2gb ，一块36.4gb 作为raid1 ，一块36.4gb 做HOTSPARE （注：raid1 级别，两块硬盘容量必须一致，如果不一致，以最小容量的盘为准）按SPACE 键（空格键）选择 2 块硬盘, 选择成功后会在[ ] 前面有X 的提示，如图4:图4选择物理盘后，按TAB 键到右侧上面，来选择阵列级别，ORCA 自动识别为raid1 如图5 示:图5再按TAB 键到Spare 选项，来选择HOTSPARE 盘，依旧按Space 键来选定，选择后如图6 示:图6注：选择Spare 盘后会在[ ]Use one drive as spare 选项前多了一个S ，在没选择的物理盘前面也变成了[S]按Enter 创建逻辑盘，会出现如图7 提示：图7F8 保存配置，结果如图8-1 ，8-2 示：8-18-2配置完成后，回到主菜单，选择第 2 项查看阵列配置状态，如图9-1,9-2 示:9-1显示的是新配置的逻辑盘的状态（注意看有with online spare 的提示，HOTSPARE 盘在阵列中没有任何指示灯提示），再按Enter 后会出现各个物理盘的状态，如9-3 所示：至此，按F8 后进入的ORCA 配置阵列完成，如果要删除阵列，可以在主菜单选择第3 项Delete logical drive 来删除阵列（删除阵列会导致硬盘数据完全丢失）HP SMART ARRAY 系列的阵列卡除了字符界面配置阵列外，还提供了强大的图形化阵列配置工具Array Configuration Utility-XE(ACU-XE) ，此工具配送在随机所带Smart Start 光盘里，ACU 可以在Smart Star 引导服务器后启动（适合任何操作系统），或者在MicroSoft 系列的Windows 系列操作系统里启动，然后进行在线配置，配置过程与Smart Start 引导服务器后启动ACU 类似首先，将Smart Start 光盘放进光驱里，然后重新启动服务器，进入SmartStart 主界面，如图1-1 示1-1在横向选择页面选择Maintenance 选项，如1-2 示1-2选择第一项，array configuration utility, 进入acu 的配置界面，如1-3 示:1-3在acu 配置菜单的左侧是阵列的型号，如果服务器上有多块hp 阵列卡，在acu 里面会全部显示出来，可选择不同的阵列卡进行阵列配置，在中间所显示的是在此阵列卡下的逻辑盘信息，可看到配置了一个logical drive ，并且有hotspare 盘，在右侧是阵列配置的相关选项，右上角是阵列卡的相关选项，如图2-1 示2-1选择Controller Settings 后进入阵列卡配置界面，可对阵列卡进行相关配置，如图2-2 示2-2普通用户保持默认即可，如需更详细资料，请参阅acu 用户手册选择Logical Drive Array Accelerator Settings 可对Logical Drive 启动写缓存功能（需要额外安装阵列卡电池背板BBWC—BBWC= Battery Backed Write Cache ），某些型号的阵列卡本身不自带BBWC ，需要额外购买。

HP DL380 RAID5 配置方法

HP DL380 RAID5 配置方法一，自动配置：通过HP SmartStart（V7.51）随机光盘自动配置RAID5，即：使用光盘引导机器，不用做任何操作，机器自动配置为RAID5 注：对于现有的4块型号大小相同的磁盘自动配置为RAID5。

二，手工配置（修改）当通过HP SmartStart光盘引导后，画面最后停止在选择语种画面时，选择相应的语种—点击“Next”后—出现三个按钮，分别是（Deploy Server(用于安装操作系统)、Maintain Server（用于配置机器如：磁盘阵列等）、VieW Documentation（查看文档））--点击“Maintain Server”会出现四个按钮其中第一个是：Configure Array，点击按钮“Configure Array”进入配置画面：如下图，为配置磁盘阵列画面。

第一步：选择要配置到阵列中磁盘：（RAID5 需要最少3块磁盘），点击“”OK第二步：创建逻辑驱动器第三步：选择创建的RAID级别和Stripe Size大小（数据库建议使用16Kb，可以节省空间），点击“OK”。

第四步：保存后选择 RAID卡，如下图所示：选择右侧的逻辑驱动器，点击“OK”第五步：配置一些磁盘阵列参数，按默认即可。

可选操作1，修改 Stripe Size：选择逻辑驱动器后，点击右侧的 Migrate RAID/Stripe Size后，在下图所示中修改。

2，查看队列的详细信息：选择创建的队列后，点击右侧“More Information”注意：每次修改或配置完成后要保存，见第二步图中的（Save按钮）所示：本文以 HP ProLiant DL385 服务器为例说明了在 HP ProLiant 服务器上导航安装 Windows 2000 Advance Server 的正常安装步骤；SmartArray P600 阵列卡， SmartStart CD 版本以 7.4 为例。

惠普服务器RAID配置指南

HP服务器RAID配置磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。

磁盘阵列所利用的技术基础是RAID（廉价冗余磁盘阵列）技术。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。

下面我们以HP服务器为例，来解析RAID配置是如何一步步实现的。

对于HP服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。

本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做Raid 5为例）III.更改RAID 配置IV.RAID 10,30,50 配置V.手动RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列启动机器，当屏幕显示：”Press F2to enter setup”, 敲F2 键进入系统配置菜单。

屏幕显示主菜单：1)LH3/LH4用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按‟F10‟ 存盘退出，重新启动机器。

在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Enable]Include SCSI-A Channel [Yes]Include SCSI-B Channel [No](注：如果扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把SCSI-B也设置成[Yes]).如果不需要使用NetRaid卡，在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Disable]Include SCSI-A Channel [No]Include SCSI-B Channel [No]2)LH3000 LH6000在“Configuration “菜单菜单项下需如下设置：Embedded Lan and Scsi Settings ->Hp Netraid /LVD Scsi 有两个选项 Enable Hp NetraidEnable LVD Scsi如选择Enable Hp Netraid 则为阵列。

HP磁盘阵列柜配置手册MSA2000

磁盘阵列柜配置手册磁盘阵列柜配置1.物理连接(1)按图1-1所示，将磁盘阵列柜上的1、2号HBA卡控制器分别与主、从数据库服务器的HBA卡连接。

a)按图1-1所示，将主、从数据库服务器的串口端口连接。

图1-1注：具体实物如下所示：磁盘阵列柜服务器2.操作终端设置(1)使用网线将笔记本电脑与正在使用的HBA卡控制器连接（插入的控制器为正在使用）。

(2)配置笔记本电脑IP地址为10.0.0.200做为MSA 2000的控制机器。

如图1-2所示：(3)打开控制机器的IE 浏览器,地址栏输入:http://10.0.0.2/3(10.0.0.2为1号控制器的IP ，10.0.0.3为2号控制器的IP)回车,进入MSA 2000的管理配置界面,并输入用户名:manage;密码:!manage 如图1-3所示：3.磁盘阵列柜配置 3.1创建阵列图1-2图1-3(1)进入配置界面后，在左边选择”manage ”菜单,选择”creat a vdisk ”,在左边选择手动创建”manual virtual disk created ”,如图1-4所示：(2)输入创建的阵列的名称,如”msa20”选择需要创建的阵列的类型,RAID5 如图1-5所示：(3)勾选需要做阵列的硬盘,假如需要使用一个硬盘做在线的备用盘,需要在“would you like to dedicated spare drives for this virtual disk ”选图1-4图1-5择”yes ”，点击”continue ”，如图1-6所示：(4)勾选需要做” spare disk ”在线备用的硬盘，点击”continue ”，如图1-7所示：3.2创建卷（Volum ）(1)选择硬盘创建中,选择创建2个卷，点击 “creat virtual disk ”如图图1-6图1-71-8所示：(2)输入两个卷的容量,点击”add volumes ”，注意，卷的容量必须为整数，若输入的容量为小数，则卷的创建失败。

HP RAID 磁盘阵列配置图解

本文介绍DL380, DL580, DL360 服务器系列配置Raid 5的两种方法: 使用ORCA配置和使用Smart Start7.91中的Array Configuration Utility(ACU)配置。

SOLUTION:1.使用ORCA配置Raid 5a.开机自检到阵列卡时，有F8的提示。

b.按F8进入阵列配置工具RBSU。

选择第一项：Create Logical Drive进入阵列创建界面。

c.使用Space键选中、Tab键切换选项。

将三块物理硬盘都选中；选择Raid 5；由于只用了三块sas硬盘，故不选spare；Maximum Boot partition:选择8GB maximum.按回车创建Raid 5。

d.按F8保存配置。

e.提示设置已保存，按回车键继续。

f.回到主界面，选择View Loagical Driver，按回车查看阵列信息。

g.显示有一个logical drive，级别为Raid 5，状态OK。

h.再按回车查看详细信息。

显示阵列中物理盘的参数和状态以及是否有Spare盘。

2.使用Smart Start7.91中的Array Configuration Utility(ACU)配置Raid 5。

a.进入ACU（其中有两种方式可进入ACU）：▪用Smart Start7.91光盘引导进入Smart Start的主界面，选择Maintain Server-Configure Array。

▪如果系统（以Windows系统为例）下已经安装了Proliant Support Pack（PSP包），则在开始-程序-HP System tools-HP ArrayConfiguration Utility打开ACU。

b.创建Array。

在Configuration View选中Smart Array P400 in Slot3；在Comman Tasks选择Create Array。

HP Smart Storage Administrator - 配置阵列的方法

HP Smart Storage Administrator -配置阵列的方法
By Zou Weijie
01/09/2014
目录
实验环境： (1)
进入SSA: (1)
创建阵列： (3)
查看阵列: (7)
实验环境：
进入SSA:
服务器自检时，通过F10进入IP，并按下图选择：
如下图：
进入SSA后第一个界面如下图：
创建阵列：
如下图顺序选择即可进入阵列配置界面：
选择“Create Array”：
此处选择配置阵列所需硬盘：
如下图出现绿勾代表选择：
鼠标移至界面右下角，选择“Create Array”即可创建Array：
如下图：
RAID Level:设置raid的类型;
Size:设置此阵列的大小，一般默认即可；
将鼠标移至界面右下角，选择“Create Logical Drive”即可创建阵列：
此时可以看到整个阵列的预览，将鼠标移至界面右下角，选择“Finish”即可开始创建：
查看阵列:
选择“Finish”后即可看到当前阵列状态，可以通过下图红框部分查看当前阵列健康度：
如下图，可以查看当前的Array：
如下，可以看到当前阵列的类型和大小：
点击当前的Logical Drive，可以看到此阵列的详情：。

HP服务器重建RAID指南

1当开机自检时，看到红色Smart Array字样的时候按F8进入ORCA配置界面
配置阵列
查看阵列信息
删除阵列
许可证
2在点击View Logical Drive之后发现现在，的阵列情况为Raid 1容量为250GB
点击Delete Logical Drive之后，按F8进行删除。

如果确认删除就按F3 ，反之按ESC取消删除。

3查看Manage License Keys
添加
查看
删除
4点击Create Logical Drive之后，重新配置Raid，在Available Physical Drive中选择所要添加的硬盘；在RAID Configuration中选择所以创建的Raid级别；因为这次实验选择两块硬盘做Raid 1，所以无法创建Spare盘；最后在Maximum Boot Partition 中默认即可。

选好之后点击Enter 之后会出现一下界面F8保存阵列，ESC不保存
做完阵列之后重新查看下阵列信息。

HP380G6配置阵列

1、放入引导盘后启动服务器。

2、进入HP Log页面
3、选择安装语言和键盘类型。

4、协议条款，点击同意继续。

5、进入到Smart start光盘主界面。

请注意：如果您已经配置了阵列，请直接跳转到步骤，如果没有配置阵列，请参照文档继续设置。

点击Maintenance进入工具菜单。

6、选择HP Array Configuration Utility（ACU）配置阵列。

7、进入ACU后，configuration中，下拉菜单中选中您需要使用的阵列卡。

8、点中阵列卡后，显示您可用的磁盘，选择右侧Create Array。

9、右侧界面中，选中需要配置的硬盘打勾，选OK。

10、在左侧产生了Array A，点选此Array，右侧选择Create Logical Drive。

11、选择Raid级别、Stripe Size和Size等选项，然后选Save。

注：如果需要设置多个Logical Drive（逻辑分区），您可以在Size的other中填入您需要的第一个分区大小（GB）后保存，剩余逻辑分区设置参考以上步骤重复设置直到剩余容量分配完毕（由于阵列卡支持逻辑分区不同及是否带缓存等都会影响到逻辑分区可分配数量，如遇问题请联系800工程师咨询）如果不需要分区请继续参考下方设置即可。

12、左侧生成了Logical Drive1，点中右侧more information可以看到状态。

13、Status显示ok，表示阵列做好了，点击左下角Exit ACU退出。
