转子流量计原理及应用
转子流量计工作原理
转子流量计工作原理集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#转子流量计工作原理转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。
转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。
当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。
流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。
当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。
此时，重力=动压力+浮力。
对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。
因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。
对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。
这就是转子流童计的计量原理。
转子稳定时公式：()t f V g P A ρρ-=∆⋅ （1-1）其中：t ρ为转子的密度；f ρ为流体的密度；V 为转子的体积；P ∆为转子前后的压差（P ∆是一常数）；A 为转子的最大截面积。
图1 转子流量计测量原理其具体工作过程为：流量增加→浮子节流作用产生的压差力也增加→浮子上升→浮子与锥形管壁间的环形流通面积增大→流过此环隙的流速降低→压差力随之下降，直到其恢复为原来的压差数值为止→转子就平衡在比原来高的位置上了。
因此，浮子的停浮高度与流量大小成对应关系。
已知稳定时公式（1-1），再由流量方程式v q A αε=（1-2） 得流量公式v q A αε=（1-3）其中：0A —环隙面积，对应于转子高度h ；α—流量系数；近似有：0A ch =；系数c 与转子和锥管的几何形状及尺寸有关。

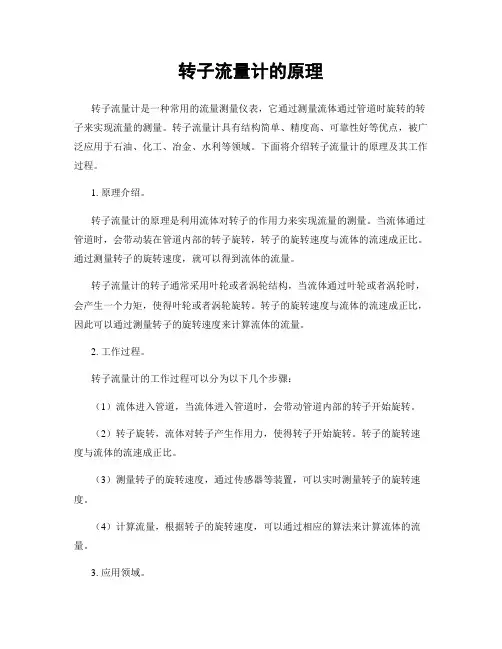

转子流量计的原理
转子流量计的原理转子流量计是一种常用的流量测量仪表，它通过测量流体通过管道时旋转的转子来实现流量的测量。
转子流量计具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
下面将介绍转子流量计的原理及其工作过程。
1. 原理介绍。
转子流量计的原理是利用流体对转子的作用力来实现流量的测量。
当流体通过管道时，会带动装在管道内部的转子旋转，转子的旋转速度与流体的流速成正比。
通过测量转子的旋转速度，就可以得到流体的流量。
转子流量计的转子通常采用叶轮或者涡轮结构，当流体通过叶轮或者涡轮时，会产生一个力矩，使得叶轮或者涡轮旋转。
转子的旋转速度与流体的流速成正比，因此可以通过测量转子的旋转速度来计算流体的流量。
2. 工作过程。
转子流量计的工作过程可以分为以下几个步骤：（1）流体进入管道，当流体进入管道时，会带动管道内部的转子开始旋转。
（2）转子旋转，流体对转子产生作用力，使得转子开始旋转。
转子的旋转速度与流体的流速成正比。
（3）测量转子的旋转速度，通过传感器等装置，可以实时测量转子的旋转速度。
（4）计算流量，根据转子的旋转速度，可以通过相应的算法来计算流体的流量。
3. 应用领域。
转子流量计具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
在石油行业，转子流量计常用于原油、天然气等流体的流量测量；在化工行业，转子流量计常用于酸碱溶液、气体等流体的流量测量；在水利行业，转子流量计常用于水的流量测量等。
总结：转子流量计通过测量流体对转子的作用力来实现流量的测量，具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
通过了解转子流量计的原理及其工作过程，可以更好地理解其在实际应用中的作用，为工程技术人员提供参考和借鉴。

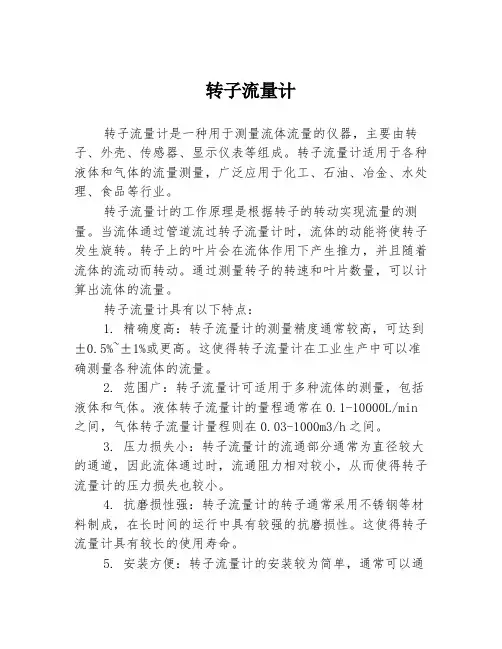

转子流量计
转子流量计转子流量计是一种用于测量流体流量的仪器，主要由转子、外壳、传感器、显示仪表等组成。
转子流量计适用于各种液体和气体的流量测量，广泛应用于化工、石油、冶金、水处理、食品等行业。
转子流量计的工作原理是根据转子的转动实现流量的测量。
当流体通过管道流过转子流量计时，流体的动能将使转子发生旋转。
转子上的叶片会在流体作用下产生推力，并且随着流体的流动而转动。
通过测量转子的转速和叶片数量，可以计算出流体的流量。
转子流量计具有以下特点：1. 精确度高：转子流量计的测量精度通常较高，可达到±0.5%~±1%或更高。
这使得转子流量计在工业生产中可以准确测量各种流体的流量。
2. 范围广：转子流量计可适用于多种流体的测量，包括液体和气体。
液体转子流量计的量程通常在0.1-10000L/min 之间，气体转子流量计量程则在0.03-1000m3/h之间。
3. 压力损失小：转子流量计的流通部分通常为直径较大的通道，因此流体通过时，流通阻力相对较小，从而使得转子流量计的压力损失也较小。
4. 抗磨损性强：转子流量计的转子通常采用不锈钢等材料制成，在长时间的运行中具有较强的抗磨损性。
这使得转子流量计具有较长的使用寿命。
5. 安装方便：转子流量计的安装较为简单，通常可以通过法兰连接或螺纹连接等方式与管道连接起来。
同时，转子流量计的体积较小，占用空间较少。
6. 易于维护：转子流量计结构简单，易于拆卸和清洗。
一般情况下，转子流量计仅需进行定期维护和校准，即可保持良好的工作状态。
转子流量计作为一种常见的流量测量仪器，广泛应用于工业生产和实验室等领域。
它能够准确测量流体的流量，帮助工程师和技术人员进行流程控制和质量监控，提高生产效率和产品质量。
在今后的发展中，转子流量计将继续优化和创新，以满足不断变化的流量测量需求，为工业发展做出更大的贡献。

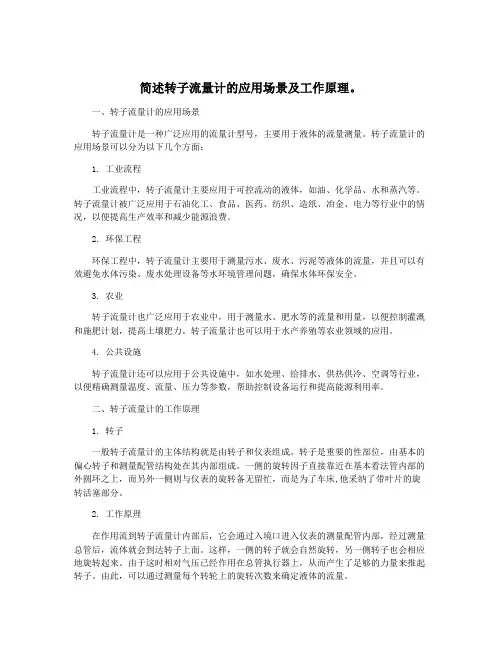

简述转子流量计的应用场景及工作原理。
简述转子流量计的应用场景及工作原理。
一、转子流量计的应用场景转子流量计是一种广泛应用的流量计型号，主要用于液体的流量测量。
转子流量计的应用场景可以分为以下几个方面：1. 工业流程工业流程中，转子流量计主要应用于可控流动的液体，如油、化学品、水和蒸汽等。
转子流量计被广泛应用于石油化工、食品、医药、纺织、造纸、冶金、电力等行业中的情况，以便提高生产效率和减少能源浪费。
2. 环保工程环保工程中，转子流量计主要用于测量污水、废水、污泥等液体的流量，并且可以有效避免水体污染、废水处理设备等水环境管理问题，确保水体环保安全。
3. 农业转子流量计也广泛应用于农业中，用于测量水、肥水等的流量和用量，以便控制灌溉和施肥计划，提高土壤肥力。
转子流量计也可以用于水产养殖等农业领域的应用。
4. 公共设施转子流量计还可以应用于公共设施中，如水处理、给排水、供热供冷、空调等行业，以便精确测量温度、流量、压力等参数，帮助控制设备运行和提高能源利用率。
二、转子流量计的工作原理1. 转子一般转子流量计的主体结构就是由转子和仪表组成。
转子是重要的性部位，由基本的偏心转子和测量配管结构处在其内部组成。
一侧的旋转因子直接靠近在基本看法管内部的外圆环之上，而另外一侧则与仪表的旋转备无留忙，而是为了车床,他采纳了带叶片的旋转活塞部分。
2. 工作原理在作用流到转子流量计内部后，它会通过入境口进入仪表的测量配管内部，经过测量总管后，流体就会到达转子上面。
这样，一侧的转子就会自然旋转，另一侧转子也会相应地旋转起来。
由于这时相对气压已经作用在总管执行器上，从而产生了足够的力量来推起转子。
由此，可以通过测量每个转轮上的旋转次数来确定液体的流量。
3. 转子流量计的优点（1）精度高：转子流量计使用高精度的机械式结构，能够达到极高的精度，最高可以达到0.2%。
（2）适用范围广：转子流量计可以适用于各种液体，包括腐蚀性流体、高粘度流体等。
（3）抗干扰性强：转子流量计可以有效地应对工作环境中的振动、噪音等干扰因素。

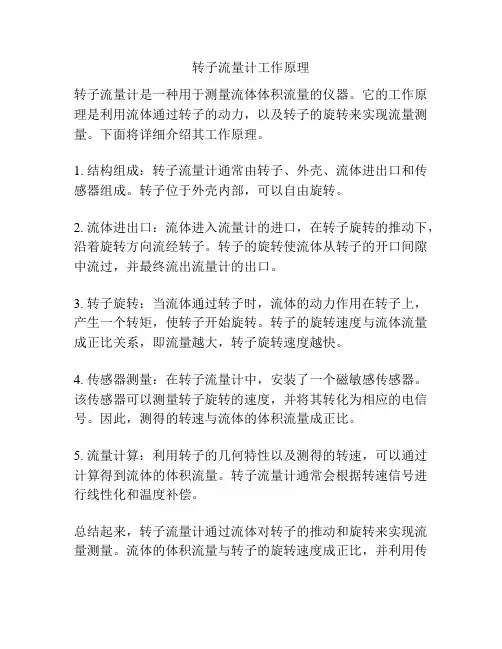

转子流量计工作原理
转子流量计工作原理
转子流量计是一种用于测量流体体积流量的仪器。
它的工作原理是利用流体通过转子的动力，以及转子的旋转来实现流量测量。
下面将详细介绍其工作原理。
1. 结构组成：转子流量计通常由转子、外壳、流体进出口和传感器组成。
转子位于外壳内部，可以自由旋转。
2. 流体进出口：流体进入流量计的进口，在转子旋转的推动下，沿着旋转方向流经转子。
转子的旋转使流体从转子的开口间隙中流过，并最终流出流量计的出口。
3. 转子旋转：当流体通过转子时，流体的动力作用在转子上，产生一个转矩，使转子开始旋转。
转子的旋转速度与流体流量成正比关系，即流量越大，转子旋转速度越快。
4. 传感器测量：在转子流量计中，安装了一个磁敏感传感器。
该传感器可以测量转子旋转的速度，并将其转化为相应的电信号。
因此，测得的转速与流体的体积流量成正比。
5. 流量计算：利用转子的几何特性以及测得的转速，可以通过计算得到流体的体积流量。
转子流量计通常会根据转速信号进行线性化和温度补偿。
总结起来，转子流量计通过流体对转子的推动和旋转来实现流量测量。
流体的体积流量与转子的旋转速度成正比，并利用传
感器将转速转化为电信号进一步计算。
转子流量计广泛应用于工业和相关领域的流体流量测量。
转子流量计工作原理
转子流量计工作原理转子流量计是一种常用的流量计，可以用于液体和气体的流量测量。
它的工作原理是利用流体通过转子的旋转来测量流量大小，本文将详细介绍转子流量计的工作原理。
工作原理转子流量计由测量管道、转子、传感器和计算器四部分组成。
流体从测量管道中通过时，会使得转子开始旋转，转子的旋转速度与流体流速成正比，即当流量增大时，转子的转速也会相应增大。
转子上安装有磁铁，而在传感器周围安装有一个探头，探头可以探测到磁铁的旋转，从而检测转子的转速。
通过计算转子的旋转速度，就可以计算出流量的大小。
转子流量计的精度主要取决于转子的形状，正好与流体测量管直径相等的转子可以达到最高精度。
同时，传感器的灵敏度也会影响精度。
类型根据转子材料，转子流量计可分为金属转子流量计和塑料转子流量计。
由于金属转子流量计耐高温和高压，适用于高温、高压、腐蚀性介质的流量测量；塑料转子流量计更适用于饮用水、污水处理、环保水处理等场合。
根据传感器的类型，转子流量计又可分为霍尔传感器转子流量计、压电传感器转子流量计和电容传感器转子流量计。
目前最常用的是霍尔传感器转子流量计，它的精度高，工作稳定可靠。
应用场景转子流量计的应用非常广泛，常见的应用场景包括：化工、环保、冶金、电力、石油、轻工、医药、食品等行业。
在电站中，用于测量冷却水循环量、介质换热器的流量；在化工行业中，用于测量各种液体介质的使用量；在食品行业中，用于测量各种液体输送系统的流量等等。
优势相比于其他类型的流量计，转子流量计具有以下优势：1.准确性高，误差小。
转子流量计的测量精度一般可以达到1% ~ 2%；2.测量范围广，可测量流量的范围很宽，从小流量到大流量均可应用；3.适应性好，可以测量水、油、气等多种流体介质；4.维护简单，转子流量计结构简单，维护方便。
不足尽管转子流量计有很多优点，但是它也有一些不足之处：1.价格较高。
由于转子流量计需要使用多个部件组成，因此它的成本较高，而且需要专业人员进行定期检修维护；2.不适合测量高粘度流体，由于转子流量计的粘滞度很低，因此不适合用于测量高粘度流体的流量；3.安装要求高，转子流量计对于安装环境的要求比较高，要求管道内必须是流体的稳定状态，否则会影响测量精度。
转子流量计量程
转子流量计量程一、什么是转子流量计量程转子流量计是一种用于测量流体流速的仪表，通过测量通过管道的流体对转子的推动力来确定流量大小。
转子流量计量程指的是仪表所能测量的最大流量范围。
二、转子流量计的工作原理转子流量计工作原理如下： 1. 流体通过管道流动时，会对转子产生推动力，推动转子旋转。
2. 转子旋转的角速度与流体流速成正比。
3. 通过测量转子旋转的速度，可以确定流体的流速，进而计算出流量。
三、转子流量计量程的重要性转子流量计的量程决定了它能够测量的最大流量范围。
一个合适的量程可以确保仪表在正常工作条件下准确测量流量，提供可靠的数据。
过小的量程可能导致流量超出仪表的测量范围，无法正常工作；过大的量程则可能使仪表的测量精度降低，无法满足实际需求。
四、确定转子流量计量程的方法确定转子流量计量程的方法如下： 1. 确定流体的最大流量：根据实际需求和流体介质的特性，确定流体的最大流量。
2. 考虑额外因素：除了最大流量外，还需要考虑流体的温度、压力、粘度等因素对仪表性能的影响。
3. 选择合适的量程：根据流体的最大流量和额外因素，选择一个合适的量程。
五、转子流量计量程选择的注意事项在选择转子流量计量程时，需要注意以下几点： 1. 考虑流量的波动性：如果流量存在较大的波动性，建议选择稍大于最大流量的量程，以保证仪表的稳定性和测量精度。
2. 考虑系统的最大压力和温度：转子流量计在工作时需要承受一定的压力和温度，应根据系统的最大压力和温度选择合适的量程。
3. 考虑粘度变化：某些情况下，流体的粘度会发生变化，需要选择适合流体粘度变化的量程。
六、转子流量计量程的影响因素转子流量计量程受以下因素的影响： 1. 测量精度：过小的量程可能导致测量精度降低。
2. 流体压力和温度：高压、高温条件下，量程需要相应增大。
3. 流体粘度：高粘度流体需要选择适当的量程，以保证测量精度。
4. 系统需求：根据系统需求选择合适的量程。
转子流量计的原理
转子流量计的原理
转子流量计是一种常用的流量测量仪器，其原理基于转子在流体中旋转的运动。
在实际工业生产中，转子流量计广泛应用于液体和气体的流量测量，具有测量范围广、精度高、稳定性好等优点。
下面将从转子流量计的工作原理、结构特点和应用领域等方面进行介绍。
首先，转子流量计的工作原理是基于转子在流体中旋转的运动。
当流体通过管
道流过转子流量计时，转子受到流体的冲击产生旋转运动，其转速与流体的流量成正比。
通过测量转子的转速，就可以准确地得到流体的流量。
转子流量计通常采用磁性耦合装置将转子的转速传递给测量仪表，从而实现对流量的准确测量。
其次，转子流量计的结构特点主要包括转子、传感器、显示仪表等部分。
转子
通常采用多叶片结构，能够适应不同流体的测量要求，传感器则用于接收和传递转子的转速信号，显示仪表用于实时显示流量数据。
转子流量计的结构设计紧凑，安装方便，适用于各种管道和工艺条件。
此外，转子流量计具有广泛的应用领域。
在化工、石油、冶金、电力等行业，
转子流量计被广泛应用于液体和气体的流量测量。
由于其测量精度高、稳定性好、适应性强，能够满足不同工艺条件下的流量测量要求，因此受到了广泛的青睐。
总的来说，转子流量计是一种基于转子旋转运动原理的流量测量仪器，具有测
量范围广、精度高、稳定性好等优点。
其结构紧凑，安装方便，适用于各种管道和工艺条件。
在化工、石油、冶金、电力等行业有着广泛的应用。
希望通过本文的介绍，能够对转子流量计的原理有所了解，为实际应用提供参考。
转子(浮子)流量计工作原理
下面为转子流量计工作原理的动画演示 转子流量计工作原理动画演示
qv = A0 2∆p
（1-2）
得流量公式
qv = A0 2V ( t − f ) g
f A
（1-3）
其中： A0 —环隙面积，对应于转子高度 h ； —流量系数；近似有： A0 = ch ；系 数 c 与转子和锥管的几何形状及尺寸有关。 流量方程式可写成：
qv = ch 2V ( t − f ) g
V ( t − f ) g = ∆P ⋅ A
（1-1）
其中： t 为转子的密度； f 为流体的密度；V 为转子的体积；∆P 为转子前 后的压差（ ∆P 是一常数） ； A 为转子的最大截面积。
图 1 转子流量计测量原理
其具体工作过程为： 流量增加→浮子节流作用产生的压差力也增加→浮子上 升→浮子与锥形管壁间的环形流通面积增大→流过此环隙的流速降低→压差力 随之下降， 直到其恢复为原来的压差数值为止→转子就平衡在比原来高的位置上 了。因此，浮子的停浮高度与流量大小成对应关系。 已知稳定时公式（− f ) g
f A
（1-4）
令 = c （仪表常数） 。由公式（1-4）可知，浮子的停浮高度 h 与流量 qv 成对 应关系。 图 2 为玻璃转子流量计的外观简图。图 3 为金属转子流量计的外观简图。
图 2 玻璃转子流量计外观图
图3
金属转子流量计外观图
转子流量计工作原理
转子流量计又称浮子流量计， 是变面积式流量计的一种， 它是由一个锥形管 和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。 转子流量计本体 可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。当流体 自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子 在压力差的作用下上升， 这时作用在转子上的力有三个： 流体对转子的动压力 （向 上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。 流量计垂直安装时， 转子重心与锥管管轴会相重合， 作用在转子上的三个力 都平行于管轴。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。 此时，重力=动压力+浮力。对于给定的转子流量计，转子大小和形状己经确定， 因此它在流体中的浮力和自身重力都是已知的常量， 唯有流体对浮子的动压力是 随来流流速的大小而变化的。 因此当来流流速变大或变小时， 转子将作向上或向 下的移动， 相应位置的流动截面积也发生变化， 直到流速变成平衡时对应的速度， 转子就在新的位置上稳定。 对于一台给定的转子流量计， 转子在锥管中的位置与 流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。 转子稳定时公式：
转子流量计工作原理
转子流量计工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII转子流量计工作原理转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。
转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。
当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。
流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。
当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。
此时，重力=动压力+浮力。
对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。
因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。
对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。
这就是转子流童计的计量原理。
转子稳定时公式：()t f V g P A ρρ-=∆⋅ （1-1）其中：t ρ为转子的密度；f ρ为流体的密度；V 为转子的体积；P ∆为转子前后的压差（P ∆是一常数）；A 为转子的最大截面积。
图1 转子流量计测量原理其具体工作过程为：流量增加→浮子节流作用产生的压差力也增加→浮子上升→浮子与锥形管壁间的环形流通面积增大→流过此环隙的流速降低→压差力随之下降，直到其恢复为原来的压差数值为止→转子就平衡在比原来高的位置上了。
因此，浮子的停浮高度与流量大小成对应关系。
已知稳定时公式（1-1），再由流量方程式2v p q A αερ∆=（1-2） 得流量公式 2()t f v f V g q A A ρραερ-= （1-3） 其中：0A —环隙面积，对应于转子高度h ；α—流量系数；近似有：0A ch =；系数c 与转子和锥管的几何形状及尺寸有关。
金属转子流量计的工作原理
金属转子流量计的工作原理
金属转子流量计的工作原理是基于浮子位置测量原理。
金属转子流量计由两个部件组成，一个是锥形管，另一个是置于锥形管中的转子。
当流体流经转子时，流体对转子的作用力与转子的重力相平衡，使转子保持在一个高度，这个高度与流体的流量有着相互对应的关系。
具体来说，当流体的流量足够大时，所产生的作用力将转子托起，并使之升高。
同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。
当被测流体流动时对转子的作用力，正好等于转子在流体中的重量时（称为显示重量），转子受力处于平衡状态而停留在某一高度。
这个高度可以通过内部的磁铁传输到外部的指示器，指示器正确地指出此时的流量值。
因此，金属转子流量计是一种变面积式流量计，可以测量通过管道直径D的流量。
它具有压损小、量程比大、维护方便等优点。
玻璃转子流量计原理
玻璃转子流量计原理玻璃转子流量计是一种常用的流量测量仪表，它利用玻璃转子在流体中的旋转来测量流体的流量。
它的原理是基于流体力学和机械原理，通过测量玻璃转子的旋转来确定流体的流量大小。
下面我们将详细介绍玻璃转子流量计的原理。
首先，玻璃转子流量计的基本结构包括流量计本体、传感器和显示仪表。
流量计本体通常由进口、出口和转子腔组成，流体从进口进入转子腔，通过转子腔的旋转作用后流出出口。
传感器用于检测转子的旋转情况，并将信号传输给显示仪表进行显示和记录。
其次，玻璃转子流量计的原理是利用流体对转子的作用力来测量流体的流量。
当流体通过转子腔时，转子受到流体的冲击力和扭矩，从而产生旋转。
根据流体的流量大小，转子的旋转速度也会相应改变。
传感器检测到转子的旋转情况后，通过内部算法将旋转速度转换为流体的流量大小，并显示在仪表上。
此外，玻璃转子流量计的原理还涉及到转子的结构设计和流体的特性。
转子通常采用轴承支撑，以减小摩擦阻力和延长使用寿命；而流体的密度、粘度和流速等特性也会影响到转子的旋转情况，需要在设计和使用时进行考虑。
总的来说，玻璃转子流量计的原理是基于流体对转子的作用力来测量流体的流量。
通过测量转子的旋转情况，可以准确地获取流体的流量大小。
这种原理使得玻璃转子流量计在工业生产和实验室研究中得到广泛应用，成为一种重要的流量测量仪表。
因此，了解玻璃转子流量计的原理对于正确使用和维护该仪表具有重要意义。
只有深入理解其原理，才能更好地发挥其在流量测量中的作用，确保流体系统的正常运行和实验数据的准确性。
希望本文能够帮助读者更好地理解玻璃转子流量计的原理，并在实际应用中发挥其作用。
气体转子流量计原理
气体转子流量计原理
气体转子流量计是一种常用的流量测量仪器，基于转子运动的原理进行流量测量。
其工作原理如下：
1. 转子运动原理：气体转子流量计包含一个转子，当气体通过流量计时，气体压力作用在转子上，使其开始旋转。
2. 转子转速测量：通过测量转子的转速可以得知气体的流量，通常使用光电传感器或霍尔传感器来对转子转速进行检测。
3. 转速与流量关系：根据经验公式或者实验测定，将转子转速与气体流量之间的关系建立起来，可以得到流量计的校准曲线。
4. 校准与输出：在使用气体转子流量计之前，需要进行校准，将转子转速与实际流量进行比对，调整并建立准确的转速与流量关系。
校准完成后，流量计可以输出所测得的气体流量。
需要注意的是，不同类型的气体转子流量计可能有不同的工作原理和细节，但总体上都是基于转子运动的原理进行流量测量的。
在实际应用中，根据需要可以选择不同类型的气体转子流量计，例如体积型流量计、质量型流量计等。
此外，还需要根据流量计的具体特点和使用要求进行正确安装和操作，以确保测量结果的准确性和可靠性。
转子流量计工作原理
转子流量计工作原理 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT转子流量计工作原理转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。
转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。
当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。
流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。
当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。
此时，重力=动压力+浮力。
对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。
因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。
对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。
这就是转子流童计的计量原理。
转子稳定时公式：()t f V g P A ρρ-=∆⋅ （1-1）其中：t ρ为转子的密度；f ρ为流体的密度；V 为转子的体积；P ∆为转子前后的压差（P ∆是一常数）；A 为转子的最大截面积。
图1 转子流量计测量原理其具体工作过程为：流量增加→浮子节流作用产生的压差力也增加→浮子上升→浮子与锥形管壁间的环形流通面积增大→流过此环隙的流速降低→压差力随之下降，直到其恢复为原来的压差数值为止→转子就平衡在比原来高的位置上了。
因此，浮子的停浮高度与流量大小成对应关系。
已知稳定时公式（1-1），再由流量方程式v q A αε=（1-2） 得流量公式v q A αε=（1-3）其中：0A —环隙面积，对应于转子高度h ；α—流量系数；近似有：0A ch =；系数c 与转子和锥管的几何形状及尺寸有关。
