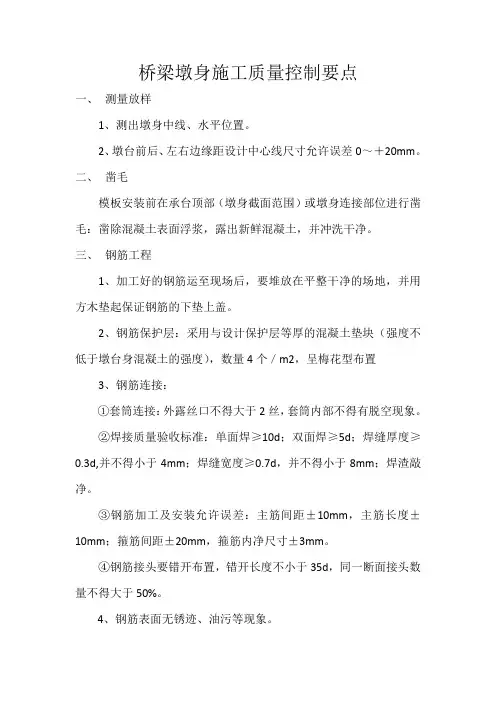

墩身施工质量控制要点

中铁大桥局贵广南广铁路广州枢纽工程项目部四

工区墩身施工质量要点控制

一、施工工艺流程

测量放线→承台顶凿毛、清理→拼装脚手架→分节绑扎墩身钢筋→分节安装墩身模板→分节钢筋、模板检查验收→分节浇注墩身混凝土→分节墩身混凝土养护、拆模及验收→重复进行分节墩身施工，直至墩身施工完成→安装墩帽模板→绑扎墩帽钢筋→墩帽钢筋、模板检查验收→浇注墩帽混凝土→墩帽混凝土养护、拆模及验收。

二、测量放线及凿毛

测放墩身十字线，将墩身底口轮廓线放出并崩线，进行崩线凿毛，凿毛面露出足够数量的新鲜碎石方可，并将凿毛区混凝土碎屑清理干净。

三、支架搭设

搭设钢管脚手架作为钢筋绑扎的施工平台。

四、钢筋加工、安装

钢筋进场检验与存放：

进场钢筋要有质量保证书，并按规范要求对原材料进行自检和抽检，确认合格后方可使用，钢筋表面应洁净、无损伤。

钢筋存放时，无论是在钢筋加工场，还是在现场都应该进行有效抄垫，使钢筋不能与泥土或其它杂物接触，防止钢筋污染。

钢筋存放地要准备覆盖材料，雨雪天及时覆盖。

不同种类的钢筋，应该设置标识，分类存放，设置醒目标识。

钢筋加工：

钢筋在加工弯制前应调直，并符合下列规定：

钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净；钢筋应平直，不允许有局部弯折；

加工后的钢筋不允许有削弱钢筋截面的伤痕；

受拉热轧带肋（月牙肋、等高肋）钢筋的末端，应采用直角弯钩，弯钩直线段长度不小于3d，直钩的弯曲直径不小于5d。

钢筋加工允许偏差详见下表：

钢筋加工允许偏差及检验方法（表1）

规定值或项检查项检查方m许偏10

受力钢筋全1尺3

2箍筋内净尺寸钢筋接头：滚轧直螺纹连接：号优质碳素结构钢或经检验符合

要求的钢材，提货单位要提供连接套筒宜选用45 质量保证书；钢筋接头处下料

时不允许采用热加工的方法切断，钢筋端面平整并与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应调直；滚轧头表面不得有影响接头性能的损坏及锈蚀。滚轧头有效螺纹长度应满足计规定；滚轧头加工时使

用水性润滑液，不允许使用油性润滑液；1/2接头有效螺纹长度不小于，0.2mm 滚轧头有效螺纹中径的圆柱度误差不得超过．

连接套筒长度，且允许误差为＋2P（P为螺纹螺距）；

连接套筒内螺纹采用专用的螺纹塞规检验，塞通规应顺利通过，塞止规旋入长度不得超过3P；

滚轧头加工完毕后要依据《现场钢筋丝头加工质量检验记录表》中各检查项逐一进行检验，并记录；

对滚轧头滚轧过后存在较多的毛刺要逐一检查，采用电动砂轮机进行打磨处理；滚轧头检验合格后，立即带上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏滚轧头；

现场连接套筒的安装依据《现场钢筋接头连接质量记录表》中各检查项进行检验并记录，钢筋连接完毕后，连接套筒外应有外露有效螺纹，且连接套筒单边外露

有效螺纹不得超过2P。扭紧力矩值为300（N.M），要逐根进行检验；

螺纹中径公差要满足GB/T197中6H级精度规定的要求，螺纹牙型应饱满，连

接套筒不得有裂纹，表面及内螺纹不得有严重的锈蚀及其它肉眼可见的缺陷；滚轧头的现场检验按验收批进行，在同一条件下（指钢筋生产厂、批号、级别、

直径、焊工、焊接工艺和焊机等均相同）的接头，以500个为一个验收批进行检验与验收，不足500个按一个验收批进行验收；

钢筋滚轧螺纹示意图

闪光对焊接头：

冬期钢筋的闪光对焊宜在室内进行，焊接时的环境气温不能低于0℃。钢筋要提

前运入车间，焊毕后的钢筋应待完全冷却后才能运往室外；

每批钢筋正式闪光对焊前要先选定焊接工艺和参数，按实际条件进行试焊，并检验接头外观质量及规定的力学性能，在试焊质量合格和焊接工艺（参数）确定后，方可成批焊接；

进行闪光对焊的操作人员必须持证上岗，并进行必要的培训和考试；

闪光对焊接头的外观质量要求：

接头周缘应有适当的镦粗部分，并不得大于2mm。

钢筋表面不应有明显的烧伤或裂纹。

接头弯折的角度不得大于4°。

接头轴线的偏移不得大于0.1d，并不大于2mm。

碰焊毛刺和浮渣需要进行敲平及清除处理。

带肋钢筋在碰焊过程中要肋——肋在一条直线上。

对每根碰焊接头逐一进行外观检查，检查不合格的接头经剔出重焊后方可提交二次验收。

电弧焊（搭接焊）：

单面焊缝搭接焊钢筋搭接长度如下：钢筋搭接长度不小于10d（Ⅱ级）,焊缝长度不小于搭接长度，焊缝高度大于或等于0.35d，并不得小于4㎜，焊缝宽度b 等于或大于0.5d，并不得小于6㎜；

双面焊缝搭接焊钢筋搭接长度如下：钢筋搭接长度不小于5d（Ⅱ级），焊缝长度、焊缝高度、焊缝宽度要求同单面焊缝搭接焊要求；

搭接焊钢筋端部要进行预弯，预弯角度15度；

钢筋与钢板进行搭接焊时，搭接长度不小于4 d（Ⅰ级钢筋）或5 d（Ⅱ级钢筋）；

采用电弧搭接焊接头要逐一进行外观检查，焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤。用小锤敲击时，钢筋发出和母材相同的清脆声；

电弧搭接焊使用的焊条应符合设计要求，当无设计要求时按规范要求选用。

进行电弧搭接焊的操作人员必须持证上岗，并进行必要的培训和考试；

钢筋搭接焊焊缝示意图

2）钢筋电弧焊接头允许偏差（表

项目类别允许偏差

0.5d 帮条对焊接头中心纵向偏移电°4 弯折角弧

搭接焊接头钢筋轴线3mm

移偏焊且不大于0.1d, 接0 +0.5d～焊缝高度头0

～+0.1 焊缝宽度．

焊缝长度-0.5d

0.05d,且不大于0.5mm

咬肉高度2个数量2d长的焊缝表面上，在焊缝的气孔及夹渣6mm2

面积

为钢筋直径；、D注：1 2、当允许偏差在同一项目内有2个数值时，以较

严的数据控制。

电弧焊（帮条焊）：

帮条焊采用的帮条宜于被焊钢筋级别、直径相同，当帮条与被焊钢筋材质相同均为Ⅱ级钢筋时，两帮条钢筋直径不小于0.9 d（d为被焊钢筋直径）；

单面焊缝帮条焊帮条长度如下：钢筋搭接长度不小于10d（Ⅱ级）, 焊缝长度、焊缝高度、焊缝宽度要求同单面焊缝搭接焊要求；

双面焊缝帮条焊帮条长度如下：钢筋搭接长度不小于5d（Ⅱ级）, 焊缝长度、

焊缝高度、焊缝宽度要求同单面焊缝搭接焊要求；

进行电弧帮条焊的操作人员必须持证上岗，并进行必要的培训和考试；

采用电弧帮条焊的接头要逐一进行外观检查，焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤。用小锤敲击时，钢筋发出和母材相同的清脆声；

电弧帮条焊使用的焊条应符合设计要求，当无设计要求时按规范要求选用；

；2钢筋帮条焊接头允许偏差见表．
