偏心受压格构柱设计
混凝土柱设计中的偏心受压研究
混凝土柱设计中的偏心受压研究一、背景和意义混凝土柱是建筑结构中重要的承载构件，常常承受竖向荷载和剪力作用。
在实际工程中，由于各种原因，柱的受力状态可能会变得复杂，例如柱的受力偏心可能会导致柱的受压破坏。
因此，研究混凝土柱设计中的偏心受压现象，对于提高混凝土柱的受力性能和安全性具有重要的意义。
二、偏心受压的定义和分类偏心受压是指轴向受力作用下混凝土柱的受力偏心所引起的受压破坏。
偏心受压的分类与偏心距的大小有关，可分为小偏心受压和大偏心受压。
小偏心受压是指偏心距小于柱截面尺寸的1/6时，混凝土柱的受力偏心可以近似看作是纯轴向受力和轴向弯曲受力的叠加。
在设计时，可以将偏心距计入柱的截面尺寸中，采用几何相似原理进行计算。
大偏心受压是指偏心距大于柱截面尺寸的1/6时，混凝土柱的受力偏心会引起轴向压应力和弯曲应力的不均匀分布，从而引起柱的受压破坏。
在设计时，必须考虑偏心距所引起的偏心率和弯矩增大系数等因素，采用复杂计算方法进行设计。
三、偏心受压的影响因素偏心受压的受力状态受到多种因素的影响，主要包括以下几点：1.偏心距大小：偏心距越大，柱的受力状态越复杂，受力偏心越容易引起偏心受压。
2.柱截面形状：柱的截面形状对偏心受压的受力状态有重要影响。
一般来说，矩形截面的偏心受压性能较好，而圆形和多边形截面的受力性能较差。
3.混凝土强度：混凝土的强度直接影响柱的受力性能。
一般来说，混凝土的强度越高，柱的受力性能越好。
4.纵向配筋率：纵向配筋率对柱的受力性能也有重要影响。
适当增加纵向配筋率可以提高柱的受力性能，但过多的纵向配筋会增加柱的刚度，降低柔性，对柱的受力性能不利。
四、偏心受压的设计方法在混凝土柱设计中，为了避免偏心受压现象的发生，需要采用合适的设计方法，保证柱的受力状态稳定可靠。
具体的设计方法如下：1.确定偏心距大小：在设计时，需要根据实际情况确定偏心距大小，并考虑柱的截面形状、混凝土强度和纵向配筋率等因素进行综合考虑。
《偏心受压柱》课件
节点设计
节点设计是结构设计的关键环节 ，需要考虑节点的连接方式、传
力路径和构造要求。
构造措施
根据计算结果和节点设计，采取 相应的构造措施，如加腋、加强 筋等，以提高柱的承载能力和稳
定性。
04
偏心受压柱的施工与维护
Chapter
施工工艺
基础施工
按照设计要求进行基础开挖、 排水、混凝土浇筑等作业，确 保基础稳固。
材料选择
钢材
高强度钢材能够提供良好的承载 能力和耐久性，适用于大型建筑
和重要结构。
混凝土
混凝土具有较好的抗压性能和耐久 性，适用于一般民用建筑和临时结 构。
其他材料
根据特殊需求，可以选择其他适合 的材料，如铝合金、玻璃钢等。
结构设计
计算分析
根据柱的承载要求和使用环境， 进行详细的计算和分析，确定合
《偏心受压柱》PPT课件
目录
• 偏心受压柱的基本概念 • 偏心受压柱的受力分析 • 偏心受压柱的设计与优化 • 偏心受压柱的施工与维护 • 偏心受压柱的案例分析
01
偏心受压柱的基本概念
Chapter
定义与特性
定义
偏心受压柱是指承受轴向力和弯 矩的柱子，其中轴向力偏离柱子 的中心线。
特性
偏心受压柱在承受压力时会产生 弯曲和剪切变形，其承载能力与 截面尺寸、材料强度、偏心距等 因素有关。
质量检测
对偏心受压柱的尺寸进行测量， 包括长度、直径、厚度等，确保 符合设计要求。
对柱体与其他结构或部件的连接 部位进行检查和试验，确保连接 牢固、无松动现象。
外观检测 尺寸检测 强度检测 连接检测
对偏心受压柱的外观进行检查， 包括表面平整度、无裂纹、无明 显缺陷等。

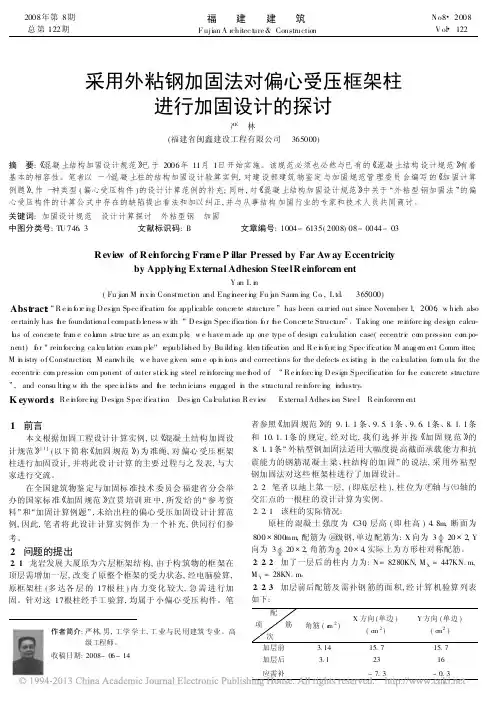

采用外粘钢加固法对偏心受压框架柱进行加固设计的探讨
