全自动增压给水设备控制(DOC)
供水系统控制
1 绪论本设计介绍了一套采用PLC和变频器进行压力调解多台水泵变频控制方案。
控制系统通过PLC调节变频器的输出，自动控制给水泵投入的台数和电机的转速，实现闭环自动调解恒压供水。
运行结果表明,该系统具有压力稳定、操作简便、节约能源以及可靠性强等特点。
采用变频器和可编程控制器等现代控制设备和技术实现恒定水压供水，是供水领域技术革新的必然趋势，以往采用的水塔供水既不卫生又不经济，更重要的是浪费了大量的能源，本文介绍的变频调速恒压供水系统以其有效的实用性，彻底解决了上述问题，是一项颇有实用价值的调速系统，为已有的供水系统技术改造提供了切实可行的途径。
PLC自问世以来，发展异常迅猛。
时至今日已拥有门类齐全的各种功能模块和强大的网络通讯能力，其应用范围可以覆盖现代工业的各个领域，满足各类受控对象的不同控制要求。
变频调速技术是一种新型的、成熟的交流电机无级调速驱动技术，它以其独特的控制性被广泛应用在速度控制领域。
将PLC与变频器结合可大大优化传统的供水系统。
传统的供水系统，大体有两种：一种是采用高位水箱，另一种是采用恒速泵打水。
前者造价较高，投资成本大。
后者使泵满负荷运转，无法调节水量，因此浪费电能。
以上两种方式还有着共同缺点，就是管道中水压不稳，时高时低。
如今，供水系统已越来越多地采用变频恒压供水。
例如，某化工厂的废水处理采用循环系统，将生产车间的废水收集至废水池，经一系列物理、化学处理后，回送至车间使用。
该控制系统主要由两部分组成，即水处理系统和自动恒压供水系统。
自动恒压供水系统可根据生产车间瞬时变化的用水量，以及与其对应的压力两种参数，通过PLC和变频器自动调节水泵的转数及台数，来改变水泵出口的压力和流量，使车间的用水压力保持恒定值。
针对以往供水系统的弊端，本课题采用恒压供水控制方案，即供水管道的压力始终恒定。
具体的做法是通过安装在供水管道里的压力传感器所获得的模拟信号（4～200A）传至PLC，经CPU运算处理后与设定的信号进行比较，得出最佳的运行工况参数，由系统的输出模块输出逻辑控制令和变频器的频率设定值，控制泵站投水泵的台数及变量泵的运行工况，并实现对每台水泵根据CPU 指令实施软启动、软切换及变频运行。
设备控制器_全自动管道加压循环水自控图
全自动软水器运行规程
全自动软水器运行规程一、工作原理当含有多种离子的原水通过软水罐树脂时，水中Ca2+、Mg2+离子被树脂吸引，同时交换释放了Na+离子，从而使硬水得以软化。
当树脂Ca2+、Mg2+离子的容量饱和之后，就必须进行再生，过程就是用盐水箱中的食盐水冲洗树脂层，把树脂上的硬度离子再置换出来，随冲洗水排出罐外，树脂又恢复了软化交换的能力。
二、工作方式全自动软水器系统主要由多路阀、控制器、树脂罐、盐箱组成，多路阀是在同一阀体内设计有多个通路阀门，控制器根据预选设定的程序向多路阀发出指令，自动操作各个通路的开断，自动完成运行、停止、再生、反洗和正洗各个工艺过程。
三、设备技术指标原水硬度≤6.5mmol/L 自用水耗＜2%盐耗量＜140g/9.N 出水硬度≤6.5mmol/L工作水压0.25-0.35MPa 原水浊度＜5度交换容量~1000Gn/m3树脂工作温度＜1-50℃（由实际采用的树脂交换能力确定）1、技术参数：设备型号：KS2900#6-900设备出力：30m３/h设备规格：Φ900mm×2个（离子罐）运行方式：同进出水，分别再生控制方式：流量控制工作压力： 0.25-0.35MPa工作温度： 8-50℃填料层高度： 1500mm出水硬度：＜0.03mmol/L2、外形尺寸：2000mm×2000mm×2500mm（长×宽×高）3、设备材质：离子罐材质为玻璃钢缠绕；设备管路材质为PVC；四、设备的操作步骤1、缓慢地打开进水阀至1／4的位置，（注意：阀门开启不要过大过快，以防树脂流失），此时可以听到水从排水管缓慢流出的声音。
2、待空气排净后，全部打开进水阀门。
3、用桶或水管往盐罐内加水（仅在设备投入运行时操作），并按照要求加入再生用大颗粒工业用盐（禁用细盐、碘盐）。
4、接通电源，旋转手动旋钮，启动一次再生。
5、再生自动完成后，从取样阀取水化验，合格后即可投入使用。

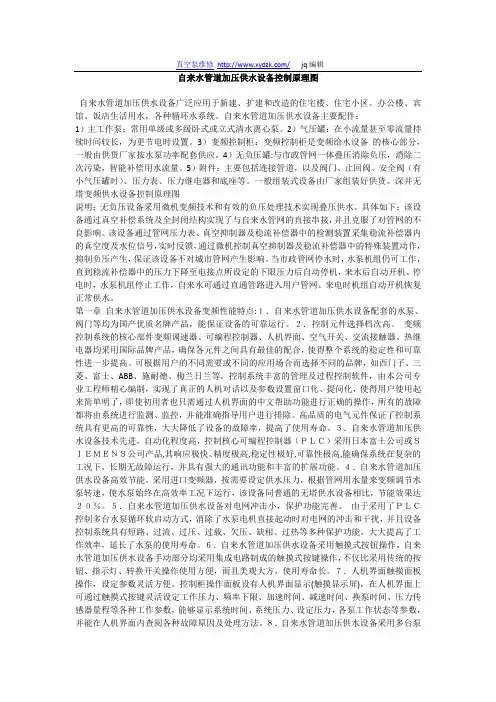

自来水管道加压供水设备控制原理图
真空泵维修/jq编辑自来水管道加压供水设备控制原理图自来水管道加压供水设备广泛应用于新建、扩建和改造的住宅楼、住宅小区、办公楼、宾馆、饭店生活用水，各种循环水系统。
自来水管道加压供水设备主要配件：1）主工作泵：常用单级或多级卧式或立式清水离心泵。
2）气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3）变频控制柜：变频控制柜是变频给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4）无负压罐:与市政管网一体叠压消除负压，消除二次污染，智能补偿用水流量。
5）附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。
一般组装式设备由厂家组装好供货。
深井无塔变频供水设备控制原理图说明：无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。
具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。
来电时机组自动开机恢复正常供水。
第一章自来水管道加压供水设备变频性能特点:１．自来水管道加压供水设备配套的水泵、阀门等均为国产优质名牌产品，能保证设备的可靠运行。
２．控制元件选择档次高。
变频控制系统的核心部件变频调速器、可编程控制器、人机界面、空气开关、交流接触器、热继电器均采用国际品牌产品，确保各元件之间具有最佳的配合，使得整个系统的稳定性和可靠性进一步提高。
可根据用户的不同需要或不同的应用场合而选择不同的品牌，如西门子、三菱、富士、ABB、施耐德、梅兰日兰等。
立元全自动变频水泵控制器说明书
立元全自动变频水泵控制器说明书一、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新代机电一体化高科技节能供水设备。
一般给水管网中的水压(自来水厂的一次供水压力)已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。
无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。
水箱式供水的用户管网水压较稳定，具有一定的贮水能力。
但水箱(或水塔)的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。
它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大:气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。
变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值:即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大:用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。
这样就保证了整个管网满足了用户对水压(与用户设定的压力一致)和水量(随用水量变化而变化)的要求，同时达到了提高供水品质和高效节能的目的，用多少水，供多少水”;采用该设备不需建造高位水箱、水塔，无水质的二次污染，是一种理想的现代化建筑供水设备。
新型的变频恒压供水与传统的水箱式和气压罐式供水方式相比，不论是设备的投资额，运行的经济性，还是系统的稳定性、可靠性，节能效果，自动化程度等方面都具有无法比拟的优势。
这些优越性引起了几平所有供水设备)家的高度重视，争相开发、生产这一新技术产品。
