电力电缆结构及种类
3 电力电缆的类型-电力电缆施工技术
17
35kV 以上的高压电力电缆目前主要产品是110 、220 、 330 、400 、500kV 电压级的自容式充油电缆， 这些电缆除具有优良的绝缘性能外，还能承受很高的工作电 场强度，具有很低的介质损耗、良好的散热性、可靠的护层 防护以及配套的接头附件等。 充油电缆根据充油通道不同分为自容式充油电缆和钢管充油 电缆两种． 按内部油压大小的不同，充油电缆可分为高油压、中油压和 低油压三种，其工作油压分别为1 -1.5Mpa、0 . 4 - 0 . 8MPa , 0 . 02 – 0.3MPa 。 充油电缆不同于其他电缆，它是利用压力箱向电缆绝缘内部 补充绝缘油的办法，消除因温度变化而在纸绝缘层中形成的 气隙，以提高电缆的工作电场强度的一种电缆。 自容式充油电缆一般简称为充油电缆。它分单芯和三芯（两 种。单芯电缆的电压等级为60 一750kV 。三芯电缆的电压 18 等级为35-132kV 。
管道充气电缆，又称压缩气体绝缘电缆。 它的结构是在内外两个圆管道之间充以一定 压力（一般是0.2∽0.5MPA）的SF6气体， 所充气体是绝缘层的一部分。 内圆管（铝管或铜管)为导电线芯，由固体绝 缘垫片，每隔一定距离支撑在外圆管
26
管道充气电缆结构原理
管道充气电缆结构原理 (a)刚性型;（b）挠性型 1－线芯;2－屏蔽;3－外护层
33
2.超导电缆
三芯软导体交流超导电缆结构 1-相导体（镀铌铜带）；2-侵渍绝缘（聚乙稀带液氦）； 3-电缆屏蔽（镀铌铜带）；4-绝缘分隔片；5-抽真空管接 头；6-热绝缘；7-钢外壳；8-悬吊钢丝绳；9-内壳（不变 钢）；10-热屏蔽（铝-不变钢）
34
实用型髙温超导电缆单根的内 部结构
电缆的种类和选型
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
电缆的种类和选型
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1. 裸电线2.绕组线3. 电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1. 导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电（线）缆工作电流计算公式：单相I=P 宁(U x cos ①)P-功率(W);U-电压(220V);cos①-功率因素(0.8);1- 相线电流(A)三相I=P - (U X 1.732 X cos ①)P-功率(W);U-电压(380V);cos①-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化，在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级，如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电（线）缆类型线缆规格型号含义: 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
GYDL00101001 电力电缆的种类及命名

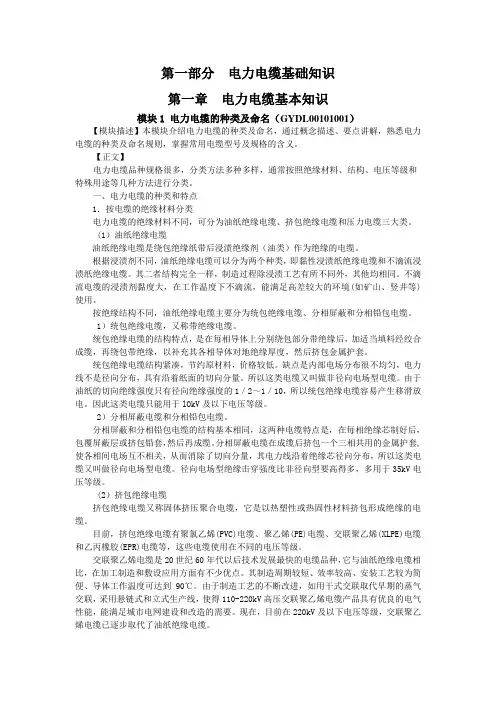

第一部分电力电缆基础知识第一章电力电缆基本知识模块1 电力电缆的种类及命名（GYDL00101001）【模块描述】本模块介绍电力电缆的种类及命名，通过概念描述、要点讲解，熟悉电力电缆的种类及命名规则，掌握常用电缆型号及规格的含义。
【正文】电力电缆品种规格很多，分类方法多种多样，通常按照绝缘材料、结构、电压等级和特殊用途等几种方法进行分类。
一、电力电缆的种类和特点1．按电缆的绝缘材料分类电力电缆的绝缘材料不同，可分为油纸绝缘电缆、挤包绝缘电缆和压力电缆三大类。
(1）油纸绝缘电缆油纸绝缘电缆是绕包绝缘纸带后浸渍绝缘剂（油类）作为绝缘的电缆。
根据浸渍剂不同，油纸绝缘电缆可以分为两个种类，即黏性浸渍纸绝缘电缆和不滴流浸渍纸绝缘电缆。
其二者结构完全一样，制造过程除浸渍工艺有所不同外，其他均相同。
不滴流电缆的浸渍剂黏度大，在工作温度下不滴流，能满足高差较大的环境(如矿山、竖井等)使用。
按绝缘结构不同，油纸绝缘电缆主要分为统包绝缘电缆、分相屏蔽和分相铅包电缆。
1）统包绝缘电缆，又称带绝缘电缆。
统包绝缘电缆的结构特点，是在每相导体上分别绕包部分带绝缘后，加适当填料经绞合成缆，再绕包带绝缘，以补充其各相导体对地绝缘厚度，然后挤包金属护套。
统包绝缘电缆结构紧凑，节约原材料，价格较低。
缺点是内部电场分布很不均匀，电力线不是径向分布，具有沿着纸面的切向分量。
所以这类电缆又叫做非径向电场型电缆。
由于油纸的切向绝缘强度只有径向绝缘强度的1／2～1／10，所以统包绝缘电缆容易产生移滑放电。
因此这类电缆只能用于lOkV及以下电压等级。
2）分相屏蔽电缆和分相铅包电缆。
分相屏蔽和分相铅包电缆的结构基本相同，这两种电缆特点是，在每相绝缘芯制好后，包覆屏蔽层或挤包铅套，然后再成缆。
分相屏蔽电缆在成缆后挤包一个三相共用的金属护套,使各相间电场互不相关，从而消除了切向分量，其电力线沿着绝缘芯径向分布，所以这类电缆又叫做径向电场型电缆。
径向电场型绝缘击穿强度比非径向型要高得多，多用于35kV电压等级。
电力电缆 PPT
2.绝缘层
使各导体之间及导体与包皮之间相互绝缘。
使用的材料：橡胶、聚乙烯、聚氯乙烯、交联聚 乙烯、聚丁烯、棉、麻、丝、绸、纸、矿物油、 植物油、气体等。
3.保护层
保护导体和绝缘层，防止外力损伤、水分侵入和绝 缘油外流。分内保护层和外保护层。内保护层由铝、 铅或塑料制成，外保护层由内衬层和外被层组成。
并保持恒定的油压。
易受机械损伤。
四、电力电缆的种类及特点
（1）刚性外壳
单芯电缆外壳材料一般采用非磁性铝合金，结构设计成同轴型。
四、电力电缆的种类及特点
（1）按电压等级分
低压电缆（1kV及以下）；中压电缆（3、6、l0、 35kV）；高压电缆（60kV及以上）。
（2）按电缆导电线芯截面分
2.5，4，6，110，16，25，35，50，70，95， 120，150，185，240，300，400，500，625，
（3）80按0m电m缆2。芯数分
三、电力电缆的型号 特征代号。统包型不用
表示，F－分相铅包分 ZZ容RA式－（充阻IA油燃）电，－缆N本H安－，导芯铝耐C体 缺 芯火Y－代 省，自号 表。 示相 CCT，－Y－护－L滤－铜套充尘，油器D，用外 纤 套－P，被 维 ，不－Z层 层3滴屏－－代 ，油蔽直聚号2，，－乙。聚烯0－氯护无乙套，烯护1－
流Hale Waihona Puke 1 2 3 4 5 6 7—8
绝 Y交 X－－联缘聚橡套压聚层乙皮、2代乙2烯，号烯铜如0或Zk。或－带CV聚V交纸Y、径烯－内－Q橡L胶联ZW单烃－聚向护胶聚Q聚－，铅氯1芯层 ，氯加烯皱0Y包乙乙（ H烃、2强J纹，F烯－烯护，2标－、铝L，2，套－非称套0无Y）/铝燃铠 无 （ 钢 钢 丝 丝，1－截铠代×包性2装 ， 丝 丝 （ ）F聚面号装－44，橡24层 ） ，乙－表。氯积－ 4、H胶4代 ，烯钢 －V示丁－双 －4，聚3号，带 双0钢 － 粗铜。0氯、 粗带 细 圆m芯0粗 圆乙－圆 钢m、额 字圆 钢稀²定表纸的护电示绝自套压，缘容。k、V、式以额铅数充定护油电 电缆。
电力电缆结构及种类
铠装层作用是保护电缆不被外力损伤.最常见地是钢带铠装与钢丝铠装，还有铝带铠装、不锈钢带铠装等.钢带铠装主要作用是抗压用，钢丝铠装主要是抗拉用.根据电缆地大小，铠装用地钢带厚度是不一样地，这在各电缆标准中都有规定.文档来自于网络搜索
.外护层：
在电缆最外层起保护作用地部件.主要有三种类：塑料类、橡皮类及金属类.
绝缘材料有多种多样，有地 要求介电系数要小，以减少损耗，有地要求有阻燃性能或能耐高温，有地要求电缆在燃烧时不会或少产生浓烟或有害气体，有地要求能耐油、耐腐蚀，有地则要求柔软等.文档来自于网络搜索
.屏蔽层：
在绝缘层外，外护层内，作用是限制电场和电磁干扰.
对于不同类型地电缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝（铝合金丝）编织、铜带、铝箔、铝（钢）塑带、钢带等绕包或纵包等.文档来自于网络搜索
一、电力电缆地基本结构
不论是何种种类地电力电缆，其最基本地组成有三部分，即导体、绝缘层和护层.对于中压及以上电压等级地电力电缆，导体在输送电能时，具有高电位.为了改善电场地分布情况，减小导体表面和绝缘层外表面处地电场畸变，避免尖端放电，电缆还要有内外屏蔽层.总得来说，电力电缆地基本结构必须有导体（也可称线芯）、绝缘层、屏蔽层和护层四部分组成，这四部分在组成和结构上得差异，就形成了不同类型、不同用途地电力电缆，多芯电缆绝缘线芯之间，还需要添加填芯和填料，以利于将电缆绞制成圆形，便于生产制造和施工敷设.文档来自于网络搜索
（）自容式充油电力电缆
其中塑料类最常用地是聚氯乙烯塑料、聚乙烯塑料，还有根据电缆特性有阻燃型、低烟低卤型、低烟无卤型等.
二、电力电缆地分类
.按电压等级分类
按电压等级可分为①低压电力电缆（）；②中压电力电缆（～）；③高压电力电缆( )；④超高压电力电缆（～）.文档来自于网络搜索
电力电缆线路(01)资料
四、电力电缆运行
1 ．电力电缆投入运行 2 ．电力电缆线路巡视检查 3 ．电力电缆试验
1 ．电力电缆投入运行
1）新装电缆线路，须经过验收检查合格，并办理验收手 续方可投人运行。 2）停电超过一个星期但不满一个月的电缆，重新投人运 行前，应摇测其绝缘电阻值，与上次试验记录比较（换算 到同一温度下）不得降低 30% ，否则须做直流耐压试验。
2 ．电力电缆线路故障原因及对策
（6）户内终端头漏油
终端头漏油，破坏了密封结构，使电缆端部浸渍剂 流失干枯，热阻增加，绝缘加速老化，易吸收潮气，造成 热击穿。 发现终端头渗漏油时应加强巡视，严重时应停电重做。
六、复习题
一、选择题 1．电缆的绝缘屏蔽层一般采用（ ）。 A ．金属化纸带 B ．半导电纸带 C ．绝缘纸带 D ．金属化纸带、半导电纸带或绝缘纸带 答案： B
1 ．电缆线路优点
（1）不占用地上空间
地下敷设电缆不占用地上空间，一般不受地上建筑物的影响。
（2）供电可靠性高
直埋电缆及沟、隧道敷设电缆，不受雷电、风害、鸟害、挂
冰、人为故障等外界因素的影响，供电可靠性高。
（3）电击可能性小
电缆线路敷设于地下，无论发生何种故，由于带电部分在接 地屏蔽部分内，只会造成跳闸，不会伤害人畜，比较安全。
2.电力电缆线路巡视检查
（4）定期检查内容
1）直埋电缆线路。 线路标桩是否完整无缺；路径附近地面有无挖掘；沿路径 地面上有无堆放重物、建筑材料及临时建筑，有无腐蚀性 物质；室外露出地面电缆的保护设施有无移位、锈蚀，其 固定是否可靠；电缆进人建筑物处有无漏水现象。
电力电缆的结构和种类
电力电缆的结构和种类电力电缆是电力传输和分配中重要的设备，主要用于输送电能。
它的结构和种类决定了其在不同应用场景中的使用效果和性能。
1.导体：导体是电力电缆的核心部分，它主要由导电材料（如铜或铝）制成，用于传输电能。
导体可以分为单芯导体和多芯导体两种。
-单芯导体：由一个金属导体组成，适用于高电压和大功率传输，主要用于输电线路。
-多芯导体：由多个独立的导体组成，每个导体都有独立的绝缘层。
适用于低电压和小功率传输，主要用于建筑、室内布线和低压电网。
2.绝缘层：绝缘层是用于对导体进行绝缘保护的一层材料，其作用是防止电流外泄和电击等安全问题。
常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）和橡胶等。
绝缘层的材料选择根据电压等级、使用环境和性能需求而定。
3.绝缘护套：绝缘护套是保护绝缘层免受机械损伤和化学腐蚀等外界因素的影响。
绝缘护套通常由聚氯乙烯、交联聚乙烯等材料制成。
4.外护套：外护套是用于保护电力电缆外层的一层材料，其主要作用是防水、抗紫外线、耐磨和防火等。
常见的外护套材料有聚氯乙烯、聚乙烯等。
根据不同的应用场景和电力传输需求，电力电缆可以分为多种不同的类型，包括以下几种：1.低压电缆：适用于建筑、室内布线等低压电网传输，通常采用PVC绝缘层和PVC外护套。
2.高压电缆：适用于高压输电线路和变电站等场合，通常采用XLPE绝缘层和PVC或聚乙烯外护套。
3.耐火电缆：具有耐火性能较好的电缆，适用于防火要求较高的场合，通常采用阻燃护套和无烟零卤素材料。
4.海底电缆：专门用于海底布线和海洋油田等特殊场合，具有耐盐水腐蚀和耐压能力，通常采用特殊的绝缘和护套材料。
5.电力交联电缆：采用电力交联技术制造的电缆，具有更好的绝缘性能和耐电气应力能力，适用于高压输电线路和变电站等场合。
此外，根据电压等级，电力电缆可分为低压电缆、中压电缆、高压电缆和超高压电缆等。
总之，电力电缆的结构和种类是根据不同的电压等级、应用场景和性能要求而确定的。
电力电缆的结构和种类
导体材料： 铜-T（一般省略）铝-L
绝缘材料：聚氯乙烯-V
目前国内电缆常用线芯标称截面系列为2.5、4、6、10、16、25、 35、50、70、95、120、150、184、240、300、400、500、630、 800直至2500。
四、电力电缆的种类
㈢按导电芯数分类 电力电缆常用芯数有单芯、二芯、三芯、四芯、五芯。 单芯电缆常用来传送单相交流电、直流电及其它一些有特殊要求
在我国，110KV以下的电压被称为配电 电压，完成对电能进行降压处理并按一定 方式分配至电能用户的功能； 110~1000KV之间的电压被称为输电电压， 完成电能的远距离传输功能。
输电电压中，110~220KV之间的电压 为高压；330~750KV等级的输电电压为超 高压； 1000KV交流及直流正负660KV以上等级的
缘层的厚度也越厚，但并不成比例。 因为从电场强度方面考虑，同样电压等级的电缆当导体
截面积大时，绝缘层的厚度可以薄些。对于电压较低的电缆， 为保证电缆弯曲时，绝缘层具有一定的机械强度，绝缘层的 厚度则随导体截面的增大而加厚。
2、绝缘层
（３）绝缘层的材料主要有： ◆ 油浸电缆纸； ◆ 塑料； ◆ 橡胶。
电力内· 外线
项目二 课题一 电力电缆的结构和种类
项目二 课题一
电力电缆的结构和种类
每一个大目标 都是从多个小目标拆解而来 正视它 并消灭它
电力电缆与架空电力线路的敷设方法不
同，一般敷设在地面以下或建筑物的专用夹 层中。由于它不易受雷雨、风、鸟等外界伤 害，所以它的供电可靠性高，如果埋入地下， 对市容影响小并不易危及人身安全。但它有 成本高排除故障困难和电缆接头工艺复杂等 缺点，因此，在选用中，要权衡利弊。
外护层一般由内衬层、铠装层和外被层三部分组成。
电缆结构-分类-作用
1、常用的电线、电缆按用途分有哪些种类？答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。
2、绝缘电线有哪几种？答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。
3、电缆桥架适合于何种场合？答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。
4、电缆附件有哪些？答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。
5、什么叫电缆中间接头？答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
6、什么叫电气主接线？答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。
7、在选择电力电缆的截面时，应遵照哪些规定？答：电力电缆的选择应遵照以下原则：（1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求；（4）根据电缆长度验算电压降是否符合要求；（5）线路末端的最小短路电流应能使保护装置可靠的动作。
8、交联聚乙烯电缆和油纸电缆比较有哪些优点？答：（1）易安装，因为它允许最小弯曲半径小、且重量轻；（2）不受线路落差限制；（3）热性能好，允许工作温度高、传输容量大；（4）电缆附件简单，均为干式结构；（5）运行维护简单，无漏油问题；（6）价格较低；（7）可靠性高、故障率低；（8）制造工序少、工艺简单，经济效益显著。
9、固定交流单芯电缆的夹具有什么要求？为什么？答：夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆。
电线电缆的结构及主要组成部件
6.抗拉元件
钢芯铝绞线、架空绞线等种类的产品一般还有一些特殊组成构件，比如抗拉元件。在近几年开发使用的要求多次弯折、扭曲使用的电线电缆产品中，抗拉元件起着重要的作用。
4.护套层
当电线电缆产品在不同的环境中安装并运行时，必须具有对产品整体，特别是对绝缘层起保护作用的构件，这就是护套层了。
若使用的绝缘材料具有符合标准的优良的电绝缘性能，那么往往无法兼顾其对外力的防护能力，所以对于外界各种外力的抵抗、耐腐蚀、防老化以及防火性能等往往严重不足。而护套层，就是为了弥补此类问题而产生的特殊存在。
是指包覆在电线电缆导体外围，起着电气绝缘作用的构件。能确保传输的电流不泄露到外界，保障电线电缆的正常传输功能，同时确保外界事物及人身安全。
导体与绝缘层是构成电线电缆产品的两个最基本组成结构。
3.屏蔽层
是一种将电线电缆中的电磁场与外界的电磁场进行隔离或者是将电线电缆产品内部不同导线之间相互隔离的保护层。可以说屏蔽层是一种“电磁隔离屏”。
电线电缆的结构及组成部件
电线电缆产品的结构，大体上可分为导体、绝缘层、屏蔽层和护套层四部分组成。而根据其整体性能和使用条件的不同，不同电线电缆的结构组成也各不相同。
1.导体
导体是进行电流或电磁传输功能的最基本的结构组成。一般情况下，导体材料由铜、铝、铜包钢、铜包铝等导电性能优良的有色金属制成。
2.绝缘层
电力电缆种类介绍
1、产品简介输配电系统中重要组成部分，传输和分配大容量的电流。
本公司生产的1~35KV塑料绝缘电力电缆，其性能完全符合GB/T12706-2002和IEC60502-1997标准。
由其衍生的阻燃、耐火、耐寒、防水型电力电缆，更是形成系列、专业化，其中阻燃型电力电缆有A、B、C三类阻燃等级。
A类阻燃电缆采用了新型的阻燃结构，不仅电性能完全符合国家标准要求，而且成束燃烧试验也完全达到GB/T18380.3《成束电线或电缆的燃烧试验方法》中A类。
耐火型电力电缆整体性能优良可靠，其耐火性能符合GB/T12666.6-90《电线电缆燃烧试验方法----耐火特性试验方法》。
2、技术性能2.1、聚氯乙烯绝缘电缆导体的最高额定温度为70℃，短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
2.2、交联聚乙烯绝缘电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。
2.3聚氯乙烯绝缘或护套的电缆安装时的环境温度应不低于0℃，最小弯曲半径见表1-1：表1-1项目单芯电缆 多芯电缆无铠装有铠装无铠装有铠装安装时电缆最小弯曲半径20D 15D 15D 12D 靠近连接盒和终端电缆的最小弯曲半径15D 12D 12D 10D 注：D---电缆外径2.4、交流电压试验：U0为1~1.8KV电力电缆对应工频试验电压为2.5U+2KV，5min不击穿。
U0为3.6~18KV电力电缆对应工频试验电压为3.5U，5min不击穿。
U0为21~26KV电力电缆对应工频试验电压为2.5U，30min不击穿。
具体例行试验电压如表1-2：表1-2额定电压KV0.6 1.8 3.6 6 8.7 12 18 21 26试验电压KV3.5 6.5 12.5 21 30.5 42 63 53 65 2.5、局部放电试验：额定电压U0为1.8KV以上交联聚乙烯绝缘电缆应进行局部放电试验，在1.73U电压下局部放电量应不超过5PC。
电力电缆的结构和种类
电力电缆的结构和种类电力电缆是指用于输送电能的电缆，广泛应用于电力系统、工业、建筑、通信等领域。
根据不同的功率需求和使用环境，电力电缆的结构和种类也存在多样化。
下面将介绍电力电缆的结构和几种常见的电缆种类。
一、电力电缆的结构：1.导体：导体用于输送电流，通常由铜或铝制成。
铝导体被广泛用于输送高压和大容量的电力，而铜导体更适用于低压和中小容量的输电。
2.绝缘层：绝缘层位于导体外部，用于阻止电流的泄漏。
常见的绝缘材料有橡胶、交联聚乙烯（XLPE）和聚氯乙烯（PVC）等。
3.护套：护套是保护电力电缆的外部层，具有耐磨损、抗老化、防水、防火等特性。
常见护套材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）和聚乙烯（PE）等。
4.接头：电力电缆中的接头用于连接两根电缆的导体或连接电缆与设备的导体。
接头需要具备良好的导电性能和绝缘性能，以确保电能的安全输送。
二、电力电缆种类：1.低压电缆：低压电缆主要用于低压电力系统，额定电压一般为1kV以下。
根据绝缘材料的不同，低压电缆可以分为聚氯乙烯绝缘电缆（PVC电缆）和交联聚乙烯绝缘电缆（XLPE电缆）两类。
-PVC电缆：具有良好的耐热性、耐老化性和耐化学性，适用于室内和室外敷设。
常见的PVC电缆有VVR、VVRP和VV等。
-XLPE电缆：具有优异的耐热性、耐老化性和耐电压性能，适用于长距离输电和大容量电力传输。
常见的XLPE电缆有YJV、YJLV和YJV22等。
2.中压电缆：中压电缆用于中压电力系统，额定电压一般为3kV-35kV。
常见的中压电缆包括耐火电缆、阻燃电缆和非屏蔽电缆等。
-耐火电缆：采用阻燃剂和阻燃材料，具有较高的耐高温和阻燃性能，可在火灾中保持电力传输功能。
-阻燃电缆：在电缆护套中加入阻燃材料，能在火灾中抑制燃烧蔓延，降低火灾造成的损失。
-非屏蔽电缆：不带金属屏蔽层，适用于正常工作环境下的中压电力传输和配电系统。
3.高压电缆：高压电缆用于高压电力系统，额定电压一般为110kV以上。
电力电缆基本理论知识(2)
2、电缆护套。 用以防止绝缘层受潮、机械损伤以及光和化学侵蚀 性媒质等的作用。
（1）金属：铅或铝（看教材比较铅和铝的特性） 铅：密封性好，耐腐蚀性好，但机械强度差，易 龟裂。
铝：重量轻，机械性能好，但熔点高，耐腐蚀性差。
直径在40mm以上采用扎纹工艺即波纹铝护套 （2）非金属：有一定透水性。 塑料（聚氯乙烯和聚乙烯）、橡胶
一般交联聚乙烯护套为聚氯乙烯或聚乙烯护套。
3、外护层——包覆在电缆护套外面的保护覆盖层，保护电 缆免受机械损伤和腐蚀。 常用的有金属内护层的外护层和塑料护套内护层的外护层。 金属护套的外护层 (a)内衬层：金属护套与铠装之间，保护护套不被铠装扎 绕包型——沥青涂料、塑料带、无纺布。 挤包层——沥青涂料加聚氯乙烯或聚乙烯套。 (b)铠装层：（钢）金属带或金属丝，起机械保护作用（拉 力或压力） 钢带——承受压力，适应地下直埋敷设。 钢丝——承受拉力，适应水底或直埋敷设。 (c)外被层：密封和防潮，防止铠装层和金属护套遭受化学 腐蚀。
放电） ⑵耐老化性能 ⑶绝缘等级——最高允许运行温度
第一章 电缆线路基本结构和种类
3、目前电缆中广泛使用的绝缘材料种类和特点 （1）油浸纸绝缘 怕水，密封性要求高。淘汰。除
500kV及以上超高 压充油电缆外，基本被交联 电缆所取代 （2）橡胶绝缘——柔软、可柔性好，可移动用电和 供电装置。（怕油） （3）塑料绝缘 聚氯乙烯（PVC）电气性能和机械 强度大、耐酸耐碱、不延燃。介损大，运行温度 低，6KV以下电缆。
第一章 电缆线路基本结构和种类
缺点： 投资费用大（同样的截面，电缆的输送容量
比架空线路小）； 线路不易改变 ； 不易分支 ； 故障测寻、修复困难（直埋）； 电缆接头附件的制作工艺要求高，费用高
电力电缆绝缘
二、电力电缆试验
6、对三芯电缆外护套进行测试，当每千米的绝缘电阻低于 0.5M 时，应采用什么方法判断外护套是否进水？ 交联聚乙烯电缆的金属层、铠装层及其涂层用的材料有铜、铅、 铁、锌和铝等。这些金属的电极电位如某些金属的电极电位表所 示。当交联聚乙烯电缆的外护套破损并进水后，由于地下水是电 解质，在铠装层的镀锌钢带上会产生对地-0.76V的电位，如内衬 层也破损进水后，在镀锌钢带与铜屏蔽层之间形成原电池，会产 生0.334-（-0.76）≈1.1V的电位差，当进水很多时，测到的电位 差会变小。在原电池中铜为“正”极，镀锌钢带为“负”极。 对三芯电缆外护套进行测试，当每千米的绝缘电阻低于0.5M 时 用万用表的“正”、“负”表笔轮换测量铠装层对地或铠装层对 铜屏蔽的电阻，此时在测量回路内由于形成的原电池与万用表内 干电池相串联，当极性组合使电压相加时，测得的电阻值较小； 反之，测得的电阻值较大。因此上述两次测得的绝缘电阻值相差 较大时，表明已形成原电池，就可判断外护套和内衬层已破损进 水。
二、电力电缆试验
13、对电缆主绝缘直流耐压试验结果如何要求？ ⑴在试验电压作用下，5min不击穿。 ⑵耐压5min时的泄漏电流不应大于耐压1min时的泄漏电流。 14、为什么交联聚乙烯电缆不宜采用直流高电压进行耐压试验？ 其主要原因如下： ⑴交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。交联 聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘 结构。其介电常数为2.1~2.3，且一般不受温度变化的影响。在 交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数 决定的，即电场强度是按介电常数而反比例分配。这种分布是比 较稳定的。 在直流电压作用下，其绝缘层中的电场强度是按绝缘电阻系数而 正比例分配的。然而，绝缘电阻系数分布是不均匀的。这是因为 在交联聚乙烯电缆交联过程中不可避免地溶入一定量的副产品， 如甲烷、乙酰苯、聚乙醇等，它们具有相对小的绝缘电阻系数， 且在绝缘层径向的分布是不均的，所以，在直流电压下，交联聚 乙烯电缆绝缘层中的电场分布不同于理想的圆柱体绝缘力电缆试验
