fillarc合金焊条焊丝的化学成分及用途

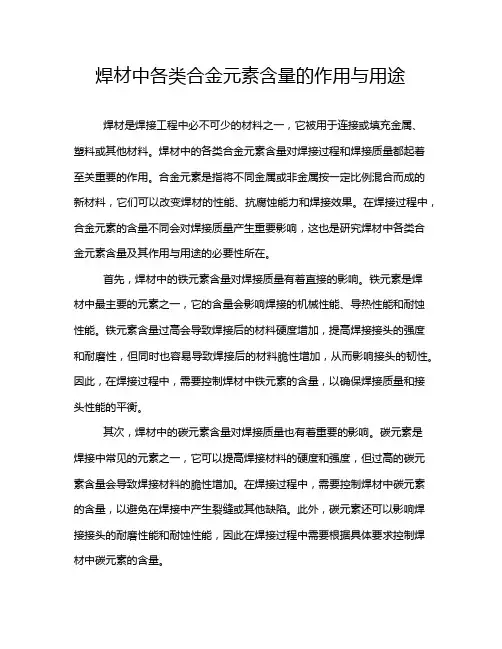

焊材中各类合金元素含量的作用与用途
焊材中各类合金元素含量的作用与用途焊材是焊接工程中必不可少的材料之一，它被用于连接或填充金属、塑料或其他材料。
焊材中的各类合金元素含量对焊接过程和焊接质量都起着至关重要的作用。
合金元素是指将不同金属或非金属按一定比例混合而成的新材料，它们可以改变焊材的性能、抗腐蚀能力和焊接效果。
在焊接过程中，合金元素的含量不同会对焊接质量产生重要影响，这也是研究焊材中各类合金元素含量及其作用与用途的必要性所在。
首先，焊材中的铁元素含量对焊接质量有着直接的影响。
铁元素是焊材中最主要的元素之一，它的含量会影响焊接的机械性能、导热性能和耐蚀性能。
铁元素含量过高会导致焊接后的材料硬度增加，提高焊接接头的强度和耐磨性，但同时也容易导致焊接后的材料脆性增加，从而影响接头的韧性。
因此，在焊接过程中，需要控制焊材中铁元素的含量，以确保焊接质量和接头性能的平衡。
其次，焊材中的碳元素含量对焊接质量也有着重要的影响。
碳元素是焊接中常见的元素之一，它可以提高焊接材料的硬度和强度，但过高的碳元素含量会导致焊接材料的脆性增加。
在焊接过程中，需要控制焊材中碳元素的含量，以避免在焊接中产生裂缝或其他缺陷。
此外，碳元素还可以影响焊接接头的耐磨性能和耐蚀性能，因此在焊接过程中需要根据具体要求控制焊材中碳元素的含量。
除了铁和碳元素外，焊材中还含有许多其他重要的合金元素，如锰、硅、镍、铬、钼等。
这些合金元素在焊接过程中扮演着各自重要的角色，对焊接质量和焊接效果都有着重要的影响。
例如，锰元素可以提高焊接材料的耐蚀性能和韧性，硅元素可以提高焊接材料的硬度和强度，镍元素可以提高焊接材料的耐磨性能和耐蚀性能，铬元素可以提高焊接材料的耐腐蚀性能，钼元素可以提高焊接材料的热稳定性和抗疲劳性能等。
因此，在焊接过程中需要根据具体要求控制焊材中各类合金元素的含量，以确保焊接质量和接头性能的需求。
总的来说，焊材中各类合金元素含量的作用与用途十分重要，它们直接影响着焊接过程和焊接质量。
各种焊丝及焊条的特性
一、铝及铝合金焊接材料应用纯铝焊丝ER1100性能特点：纯铝焊丝，铝含量≥99.5%,有极好的抗腐蚀性能，很高的导热与导电性能，以及极好的可加工性能。
对经阳极化处理的材料，需要配色时十分理想，推荐用于焊接1000系列铝合金。
典型化学成份：Si≤0.03、Cu≤0.002、Zn≤0.013、Fe≤0.18 、Mn≤0.003，AL 余量用途广泛用于铁路机车、电力、化学、食品等行业。
铝硅合金焊丝ER4047性能特点：本品为含硅12％的合金焊丝，适合焊接各种铸造及挤压成型铝合金。
低熔点及良好的流动性使母材焊接变形很小。
典型化学成份：Si 12、Mg≤0.10、Fe≤0.80、Cu≤0.03、Zn≤0.20、Mn≤0.15，AL余量用途：焊接或堆焊轻质合金加工业。
铝硅合金焊丝ER4043性能特点：本品为含硅5％的合金焊丝，适合焊接铸铝合金典型化学成份：Si 5、Mg≤0.10、Fe≤0.04、Cu≤0.05 ，AL余量用途：船舶、机车、化工、食品、运动器材、模具、家具、容器、集装箱铝镁合金焊丝ER5356性能特点：本品为含镁5％的合金焊丝，是一种用途广泛的通用型焊材，适合焊接或表面堆焊5％镁的铸锻铝合金，强度高，可锻性好，有良好的抗腐蚀性。
本品也能为经阳极化处理的焊接提供良好的配色。
典型化学成份：Mg 5、Cr 0.10、（Fe＋Si）0.3、Cu≤0.05、Zn 0.05、Mn 0.15、Ti 0.1，AL余量用途：自行车、铝滑板车等运动器材，机车车厢、化工压力容器、兵工生产、造船、航空等行业。
铝镁合金焊丝ER5183性能特点：本品为含镁3％的合金焊丝，适用于焊接或表面堆焊同等级的铝合金材料。
典型化学成份：Mg 3.5,Cr 0.2,Fe 0.15,Cu≤0.05, Zn 0.10,Mn 0.05,Ti 0.1，AL余量用途：化工压力容器、核工业、造船、制冷行业、锅炉、航空航天工业等三、CrMo耐热钢、低温钢焊接材料一、不锈钢手工焊条二、不锈钢药芯焊丝三、不锈钢实芯焊丝一、镍及镍合金焊材镍及镍合金焊材广泛应用于如离岸钻井平台，陆基或船基燃汽轮机，各种航天、航空发动机的高温燃烧室、核电、热电厂的相关设备、汽车的新型排气系统、军用武器装备以及石油精炼及各种化工设备等。
fillarc合金焊条焊丝的化学成分及用途教学文案
ARCOS/FILLARC/SMC ERNiCrMo-3 焊丝符合：GB/T15620 ERNiCrMo-3AWS A5.14 ERNiCrMo-3一、特性与用途：ERNiCrMo-3焊丝是Inconel 625系列的焊材，耐腐蚀性优，有高强度的熔敷金属，应用于Inconel 625、Alloy904L 焊接、异种材料焊接，广泛应用在多层焊接。
二、焊丝化学成分（%）C Mn Fe Si P S Ni Cu Mo Al Cr Nb Ti 典型值0.07 0.34 2.1 0.15 0.00150.003 59.0 0.11 9.1 0.32 19.8 3.64 0.3 保证值≤0.10 ≤0.5 ≤5.0 ≤0.50 ≤0.02 ≤0.015 ≥58.0 ≤0.5 8.0~10.0 ≤0.4 20~23 3.15~4.15 ≤0.4三、熔敷金属机械性能抗拉强度 MPa 伸长率 % 冲击值（J ）A KV -196℃ 典型值 780 42 145保证值 ≥760 -- --四、注意事项：1、所使用的氩气保护气体纯度要在99.997％以上且气体流量控制要适当。
2、施焊时必须有适当的防风措施，否则保护气体易受风的影响而致气体保护不良，使焊道恶化而发生气孔，打底时须背吹，防止产生不良焊道。
3、母材表面的铁锈、油污、灰尘等必须清除干净。
4、电源极性为DC-，道间温度建议在150℃以下。
5、为避免高温裂纹，必须降低热输入量。
ARCOS/FILLARC/SMC ERNiCu-7MONEL 400 合金自身的焊接；以及MONEL 400 合金与钢的焊接；用于钢的表面堆焊。
ERNiCu-7 MONEL 400 合金自身的焊接，以及MONEL 400 合金与钢的焊接；用埋弧焊方法对钢的表面进行堆焊；( 其缓冲层填充材料61 合金需用手工电弧焊方法熔敷) 成分：C≤0.15 Mn≤4.0 Fe≤2.5 P≤0.02 S≤0.015 Si≤1.25 Cu余量Ni≤62∽69 Co- A1≤1.25 Ti1.5∽3.0镍合金焊条的国标对照镍合金焊条型号GB/T：ENi-0说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。
fillarc合金焊条焊丝的化学成分及用途
ARCOS/FILLARC/SMC ERNiCrMo-3 焊丝符合：GB/T15620 ERNiCrMo-3AWS A5.14 ERNiCrMo-3一、特性与用途：ERNiCrMo-3焊丝是Inconel 625系列的焊材，耐腐蚀性优，有高强度的熔敷金属，应用于Inconel 625、Alloy904L焊接、异种材料焊接，广泛应用在多层焊接。
二、焊丝化学成分（%）C Mn Fe Si P S Ni Cu Mo Al Cr Nb Ti典型值0.07 0.34 2.1 0.15 0.0015 0.003 59.0 0.11 9.1 0.32 19.8 3.64 0.3保证值≤0.10≤0.5≤5.0≤0.50≤0.02≤0.015≥58.0≤0.58.0~10.0≤0.420~23 3.15~4.15≤0.4三、熔敷金属机械性能抗拉强度MPa 伸长率% 冲击值（J）A KV-196℃典型值780 42 145保证值≥760 -- --四、注意事项：1、所使用的氩气保护气体纯度要在99.997％以上且气体流量控制要适当。
2、施焊时必须有适当的防风措施，否则保护气体易受风的影响而致气体保护不良，使焊道恶化而发生气孔，打底时须背吹，防止产生不良焊道。
3、母材表面的铁锈、油污、灰尘等必须清除干净。
4、电源极性为DC-，道间温度建议在150℃以下。
5、为避免高温裂纹，必须降低热输入量。
ARCOS/FILLARC/SMC ERNiCu-7MONEL 400 合金自身的焊接；以及MONEL 400 合金与钢的焊接；用于钢的表面堆焊。
ERNiCu-7 MONEL 400 合金自身的焊接，以及MONEL 400 合金与钢的焊接；用埋弧焊方法对钢的表面进行堆焊；( 其缓冲层填充材料61 合金需用手工电弧焊方法熔敷) 成分：C≤0.15 Mn≤4.0 Fe≤2.5 P≤0.02 S≤0.015 Si≤1.25 Cu余量Ni≤62∽69 Co- A1≤1.25 Ti1.5∽3.0镍合金焊条的国标对照镍合金焊条型号GB/T：ENi-0说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。
焊丝的主要成分
焊丝的主要成分焊丝是一种用于焊接的金属材料，它的主要成分对于焊接工艺和焊接质量起着至关重要的作用。
在本文中，将介绍焊丝的主要成分以及它们的功能和特点。
一、焊丝的主要成分焊丝的主要成分通常包括金属和非金属元素。
金属元素是焊丝的基础，它们决定了焊丝的物理性能和化学性质。
而非金属元素则是焊丝中的添加剂，它们用于改善焊接过程和焊缝质量。
1.1 金属元素焊丝的金属元素主要包括铝（Al）、铜（Cu）、镍（Ni）、锌（Zn）、钛（Ti）等。
这些金属元素的含量和比例会根据不同的焊接材料和焊接要求进行调整。
例如，铝是常用的焊丝金属元素，它具有良好的导热性和可塑性，适合用于焊接铝及其合金材料。
铜则常用于焊接黄铜和铜等材料，它能够提高焊接接头的强度和耐腐蚀性。
1.2 非金属元素焊丝的非金属元素主要包括碳（C）、硅（Si）、锰（Mn）、钼（Mo）等。
这些非金属元素的添加可以改善焊接过程中的熔化性能、焊缝形态和力学性能。
例如，碳的添加可以增加焊接金属的硬度和强度，而硅的添加则可以提高焊接材料的耐热性和耐腐蚀性。
二、焊丝成分的功能和特点焊丝的不同成分具有不同的功能和特点，下面将分别介绍。
2.1 金属元素的功能和特点金属元素是焊丝的主要组成部分，它们的功能和特点如下：（1）导电性和导热性：金属元素具有良好的导电性和导热性，可以有效地传递电流和热量，促进焊接过程的进行和焊缝的形成。
（2）可塑性和延展性：金属元素具有良好的可塑性和延展性，可以在焊接过程中形成均匀、连续的焊缝，并适应焊接接头的变形和应力。
（3）强度和耐腐蚀性：金属元素的含量和比例可以调整焊接接头的强度和耐腐蚀性，提高焊接质量和使用寿命。
2.2 非金属元素的功能和特点非金属元素是焊丝中的添加剂，它们的功能和特点如下：（1）熔化性能：非金属元素的添加可以改善焊丝的熔化性能，降低熔化温度和焊接能量，提高焊接效率和焊缝质量。
（2）焊缝形态：非金属元素的添加可以改善焊缝的形态，减少焊接缺陷和裂纹的产生，提高焊接接头的密实性和美观度。
焊材中各类合金元素含量的作用与用途

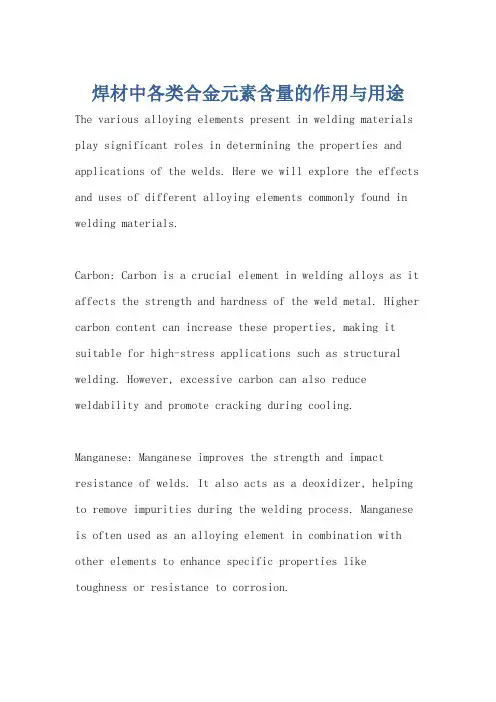

焊材中各类合金元素含量的作用与用途The various alloying elements present in welding materials play significant roles in determining the properties and applications of the welds. Here we will explore the effects and uses of different alloying elements commonly found in welding materials.Carbon: Carbon is a crucial element in welding alloys as it affects the strength and hardness of the weld metal. Higher carbon content can increase these properties, making it suitable for high-stress applications such as structural welding. However, excessive carbon can also reduce weldability and promote cracking during cooling.Manganese: Manganese improves the strength and impact resistance of welds. It also acts as a deoxidizer, helping to remove impurities during the welding process. Manganese is often used as an alloying element in combination with other elements to enhance specific properties like toughness or resistance to corrosion.Silicon: Silicon plays a vital role in enhancing fluidity and reducing brittleness in welded joints. It also improves the arc stability during welding. Additionally, silicon acts as a deoxidizer, preventing porosity formation in the weld metal.Sulfur: Sulfur is added to certain types of welding alloys to improve machinability, especially for free-machining steels or where post-weld machining operations are necessary. However, excessive sulfur content can lead to reduced ductility and overall mechanical properties of the weld metal.Phosphorus: Phosphorus improves strength and corrosion resistance but must be controlled carefully due to its embrittling effect at higher concentrations. This elementis often present in small quantities as an impurity in base metals but should be minimized or controlled when welding critical components.Chromium: Chromium provides excellent corrosion resistance to welded joints by forming oxide layers that protectagainst oxidation and other corrosive elements. Stainless steels are examples of alloys containing chromium for enhanced resistance to rust and corrosion.Nickel: Nickel increases toughness, ductility, and heat resistance of welds. It also enhances resistance to corrosion, especially in high-temperature environments. Nickel is commonly used in welding applications involving dissimilar materials or where high strength and excellent corrosion resistance are required.Tungsten: Tungsten is primarily used as an electrode material in gas tungsten arc welding (GTAW) or TIG welding. It has the highest melting point of any metal and offers excellent electrical conductivity. The presence of tungsten in the electrode ensures a stable and controllable arc, resulting in precise welds.Zinc: Zinc is often added as an alloying element to create galvanized steel. Welding zinc-coated metals can release toxic fumes, known as zinc oxide fumes. Proper ventilation and safety measures should be followed when working withsuch materials.In conclusion, the various alloying elements present in welding materials have distinct effects and uses. These elements influence properties like strength, toughness, corrosion resistance, and machinability, making themsuitable for specific applications. However, it isimportant to note that the composition and concentration of these elements must be carefully controlled to achieve desired weld quality and performance.在焊接材料中，各种合金元素的存在对于焊缝的性能和应用起着重要作用。
全部焊条焊丝化学成份及用途表正版
E4310
E4311
0.20
0.32/
0.60
0.30
0.035
0.040
—
330
420
22
-30℃
27
适用于低碳钢管及低合金管环缝，全位置立向下焊接。底层焊时单面焊双面成形操作容易
THJ426
E4316
0.10
1.25
0.90
0.035
0.040
—
330
420
22
-30℃
27
焊接重要的低碳钢及低合金钢结构，焊缝具有良好的力学性能和抗裂性能，可全位置焊接
THJ427
E4315
0.10
1.25
0.90
0.035
0.040
—
330
420
22
-30℃
27
用途和特点同THJ426，采用电源为支流反接
THJ501Fe15
E5024
0.12
1.25
0.90
0.035
0.040
—
400
490
17
0℃
27
焊接相应强度的碳钢及低合金钢结构，适用于平焊、平角焊。熔敷效率为150%
THJ506Fe16
E5028
0.12
1.60
0.90
0.035
0.040
—
400
490
22
-20℃
27
用途同THJ506，适用于平焊和平角焊缝，焊条熔敷率为160%左右
THJ507
E5015
0.10
0.85/
1.40
0.65
0.030
0.035
各种焊条焊丝的主要用途及选择
续表1
不锈钢焊条的主要用途
常用钢号推荐选用的焊接材料(JB/T4709—2000)
文案
常用钢号推荐选用的焊接材料(JB/T4709—2000)
文案
文案
文案
文案
碳钢焊条型号表示方法
E ×××××如E-4303
R耐吸潮焊条
耐吸潮和力学性能有特殊规定
附加代号，-1对冲击性能有特殊规定
表示药皮类型及焊接电流种类
表示焊条的焊接位置，“0”或”“1”表示全位置焊接，“2”表示适用于平焊及平焊角
表示熔敷金属抗拉强度的最小值
表示焊条
文案
碳钢焊条型号表示方法
E ×××××××如E-5015-1
附加元素，直接用元素符号表示
熔敷金属化学成分分类代号表示
表示药皮类型及焊接电流种类
表示焊条的焊接位置，“0”或”“1”表示全位置焊接，“2”表示
适用于平焊及平焊角
表示熔敷金属抗拉强度的最小值
表示焊条
不锈钢焊条型号表示方法
E
两位数字，表示药皮类型、焊接位置及焊接电流种类
元素符号，表示特殊要求的化学成分
三位数，熔敷金属化学成分代号（表1-1-7）
表示焊条
碳钢和低合金高强钢气保焊焊丝的选用
碳钢和低合金高强钢气保焊焊丝的选用
耐热钢气保焊焊丝的选用
异种耐热钢焊接用焊丝的选用
注：1.预热温度/℃：
a 250~350；
b 200~300；
c 150~250；
d 150~225；
e 100~200；
f 100
2.回火温度/℃。
焊丝的主要成分
焊丝的主要成分焊丝，作为焊接工艺中不可或缺的材料，其主要成分对于焊接质量和性能具有重要影响。
下面将从焊丝的主要成分及其作用、不同种类焊丝的成分特点以及焊丝成分对焊接质量的影响等方面进行详细介绍。
一、焊丝的主要成分及其作用焊丝的主要成分通常包括金属元素、化学元素和非金属元素等。
这些成分在焊接过程中起着不同的作用，主要包括以下几个方面：1.金属元素：焊丝中的金属元素主要是焊接材料，如铝、铜、镍、锌等。
这些金属元素能够提供焊接所需的强度和硬度，并在焊接过程中与母材发生冶金反应，形成焊缝。
2.化学元素：焊丝中的化学元素主要是合金元素，如碳、硅、锰、钼等。
这些元素能够改变焊接材料的物理和化学性质，提高焊接接头的强度、韧性和耐蚀性。
3.非金属元素：焊丝中的非金属元素主要是氧、氮、硫等。
这些元素会影响焊接材料的熔化温度、流动性和气孔形成倾向，对焊接质量和性能有一定的影响。
二、不同种类焊丝的成分特点根据焊接材料的不同，焊丝可以分为不同的类型，如铝焊丝、铜焊丝、镍焊丝、锌焊丝等。
不同种类焊丝的成分特点如下：1.铝焊丝：铝焊丝主要由纯铝或铝合金组成，具有良好的导电性、导热性和可焊性，广泛应用于铝及铝合金的焊接。
2.铜焊丝：铜焊丝主要由纯铜或铜合金制成，具有优良的导电性和导热性，适用于铜及铜合金的焊接。
3.镍焊丝：镍焊丝主要由纯镍或镍合金组成，具有高温强度和耐腐蚀性，常用于高温合金、不锈钢等材料的焊接。
4.锌焊丝：锌焊丝主要由纯锌或锌合金制成，具有良好的润湿性和耐腐蚀性，广泛应用于镀锌钢管、锌合金等材料的焊接。
三、焊丝成分对焊接质量的影响焊丝的成分对焊接质量和性能有着重要的影响。
不同成分的焊丝在焊接过程中会产生不同的效果，主要包括以下几个方面：1.焊接强度：焊丝中的金属元素和合金元素能够提供焊接接头所需的强度和硬度，影响焊接接头的拉伸强度和抗剪强度。
2.焊接韧性：焊丝中的合金元素能够改变焊接材料的物理性质，提高焊接接头的韧性和冲击韧性，降低焊接接头的脆性。
焊丝的主要成分
焊丝的主要成分
焊丝是一种焊接材料，主要用于在焊接过程中提供熔化金属的填充材料和保护材料。
焊丝的主要成分包括金属合金、药芯和包覆剂等。
金属合金是焊丝的主要成分之一。
不同种类的焊丝使用不同的金属合金作为基材，常见的金属合金有铜合金、铝合金、镍合金、钛合金等。
金属合金的选择取决于焊接材料的性质和应用领域的要求。
例如，铜合金焊丝具有良好的导电性和导热性，适用于焊接电子元器件和导线；铝合金焊丝具有较好的耐腐蚀性和低密度，在航空航天领域有广泛应用。
药芯是焊丝的另一个重要组成部分。
药芯是一种添加在金属合金中的化学物质，它可以改善焊接过程中金属的流动性和润湿性，提高焊接接头的质量。
常见的药芯有氧化剂、还原剂、脱氧剂、增溶剂等。
例如，氧化剂可以增加焊接接头的强度和耐腐蚀性；还原剂可以减少氧化反应，防止焊接接头氧化；脱氧剂可以去除金属合金中的氧气，减少气孔的产生；增溶剂可以提高焊接接头的润湿性，使金属更容易熔化和流动。
包覆剂是焊丝的外层保护层，它可以保护焊丝不受外界环境的影响，延长焊丝的使用寿命。
包覆剂通常由树脂、溶剂和稳定剂等组成。
树脂可以提供焊接过程中所需的热能和气体，稳定剂可以防止焊丝在高温下分解或氧化。
除了以上主要成分，焊丝还可能添加一些其他的化学物质，如助焊剂、增强剂等。
助焊剂可以提高焊接接头的润湿性和流动性，增强剂可以增加焊接接头的强度和耐腐蚀性。
焊丝的主要成分包括金属合金、药芯和包覆剂等。
这些成分的选择和配比取决于焊接材料的性质和应用领域的要求。
通过合理的成分设计和配比，焊丝可以提供优异的焊接性能，保证焊接接头的质量和可靠性。
焊丝和焊剂的标准-概述说明以及解释
焊丝和焊剂的标准-概述说明以及解释1.引言1.1 概述概述焊接是一种广泛应用于各个行业的方法，通过将两个或多个金属材料加热至熔化，然后冷却使它们连接在一起。
在焊接过程中，焊丝和焊剂被广泛用于提高焊接质量和强度。
焊丝是一种金属丝，通常由铜合金或铝合金制成，用于在焊接过程中提供熔化金属，并形成连接。
焊丝的质量要求非常重要，因为它直接影响到焊接接头的强度和质量。
焊丝应具有一定的延展性和耐腐蚀性，在焊接过程中能够提供均匀的熔化金属，并且必须符合特定的技术参数，例如直径、拉力和表面状态等。
另一方面，焊剂是一种化学物质，用于清洁、除氧化和预防氧化，并提供焊接接头的保护。
焊剂的成分要求具有良好的清洁性能和除氧化能力，以确保焊接时金属表面的纯净度和可焊接性。
焊剂还应符合特定的使用要求，例如使用温度、涂布方式和储存条件等。
本文将分别介绍焊丝和焊剂的标准，以帮助读者了解焊接过程中这两个关键材料的质量要求和技术参数。
焊丝的标准涵盖了质量要求和技术参数，包括直径、拉力、延展性和表面状态等。
焊剂的标准详细阐述了成分要求和使用要求，以保证焊接接头的质量和可焊接性。
通过了解焊丝和焊剂的标准，焊接操作人员可以选择适合特定应用领域和焊接要求的材料，并确保焊接接头的质量和可靠性。
此外，对于焊接材料的标准还可以为厂商提供参考，以保证产品质量，促进行业的健康发展。
在接下来的章节中，我们将详细介绍焊丝和焊剂的标准要求，并探讨未来的发展方向。
1.2文章结构文章结构主要是指文章的组成和布局。
在本篇文章中，我们将按照以下结构来组织内容：1. 引言1.1 概述1.2 文章结构（本部分要编写的内容）1.3 目的2. 正文2.1 焊丝标准2.1.1 质量要求2.1.2 技术参数2.2 焊剂标准2.2.1 成分要求2.2.2 使用要求3. 结论3.1 总结焊丝和焊剂的标准3.2 未来发展方向在文章结构部分，我们将介绍整篇文章的组织方式，包括章节的划分和各个章节的内容。
焊丝的主要成分
焊丝的主要成分
焊丝是一种用于焊接工艺的金属丝材料，主要成分包括金属元素和其他添加剂。
焊丝的成分直接影响着焊接的质量和性能。
本文将介绍焊丝的主要成分及其作用。
1. 铁（Fe）：铁是焊丝的主要成分之一，通常占据较高的比例。
铁具有良好的导电性和导热性，能够迅速传递热量，使焊接区域达到足够的温度，从而实现焊接。
2. 镍（Ni）：镍是一种常见的合金元素，在焊丝中起到增强焊接强度和耐腐蚀性的作用。
镍能够提高焊接金属的抗拉强度和硬度，同时增强焊缝的耐高温性能。
3. 铬（Cr）：铬是一种常见的合金元素，在焊丝中起到提高焊接金属的耐腐蚀性的作用。
铬能够与氧气形成一层致密的氧化膜，防止金属被进一步氧化，从而提高焊接金属的耐腐蚀性。
4. 钼（Mo）：钼是一种常用的合金元素，具有高熔点和良好的耐热性。
在焊接过程中，钼能够提高焊接金属的耐高温性能，防止焊接区域出现脆性破裂和变形现象。
5. 钛（Ti）：钛是一种常用的合金元素，具有良好的强度和耐腐蚀性。
在焊接过程中，钛能够提高焊接金属的抗拉强度和硬度，同时降低焊接区域的脆性。
除了以上主要成分外，焊丝中还可能添加其他元素和化合物，以实现特定的焊接要求。
例如，硼（B）可以改善焊接区域的润湿性，提高焊缝的质量；锰（Mn）可以提高焊接金属的韧性和冲击强度；钒（V）可以增强焊接金属的耐磨性等。
焊丝的主要成分是铁、镍、铬、钼和钛等金属元素，它们在焊接过程中发挥着不同的作用。
通过合理控制焊丝的成分和配比，可以提高焊接的质量和性能，满足不同焊接要求。
焊丝的成分选择应根据具体的焊接材料和工艺条件进行调整，以获得最佳的焊接效果。
铝焊丝主要做什么用
1.铝硅焊丝：是含硅5%的铝硅合金焊丝，熔点573-625℃，流动性好，抗热裂能力强，但延展性不足。
由于含硅量较高，用于高镁合金的焊接时，容易在焊缝中生成脆性Mg2Si，使接头的塑性和耐蚀性能降低。
此外焊缝表面颜色发暗，阳极化处理后更与母材颜色不同。
用作除铝镁合金以外的铝合金工件和铸件的氩弧焊及气焊时的填充材料。
常用于6061等600系列铝合金、3000系和2000系列铝合金及铸铝的焊接。
广泛用于铁路机车、化工、食品等行业。
2.铝硅钎料丝：比ER4043具更低熔点约500℃和更高流动性（硅含量12%），也可用作熔接材料。
可替代ER4043使用，含硅量更高，有助于减少热裂纹和产生更高的填角焊剪切力度。
常用于各种铝（薄）件、冷凝器、空调管、高压铝管、汽车水箱、油箱、等各种高难度焊接。
3.纯铝焊丝：是铝含量大于99.7%的纯铝焊丝，熔点647-658℃,具有良好的可焊性和耐腐蚀性，很高的导热和导电性能以及极好的加工性能，但强度较低。
用作纯铝的氩弧焊及填充材料，广泛应用于电解铝厂铝母线和导杆的连接以及电力、化学、食品等行业。
4.铝镁焊丝：是含镁近5%及较高锰含量的铝镁焊丝,具有良好的耐蚀性、抗热裂性，强度高可锻性好。
焊缝阳极化处理后仍为白色，能为焊接接头提供良好的配色，对于某些合金来讲，焊接接头强度略高于ER5356。
用作铝镁合金氩弧焊的填充金属，在机车车厢、化工压力容器、核工业、造船、制冷、锅炉及航空航天工业上获得应用。
郑州市鼎工机械设备有限公司从创立之初就着重于技术开发工作，经过多年的不断努力和技术积累，在与国内外客户的服务过程中，锤炼出了一批经验丰富、不断开发出具有先进水平设备的技术团队。
国内首台C02气保焊丝层绕机、埋弧焊丝层绕机和药芯焊丝层绕机，气保焊丝和埋弧焊丝分槽式镀铜生产线、主动放线式镀铜线均为我公司人员所研制生产，此外公司还生产了部分铜管、钢管和钛合金方面的特种设备。
焊丝的主要成分
焊丝的主要成分焊丝是一种用于焊接工艺中的重要材料，它的主要成分对焊接质量有着重要的影响。
本文将从焊丝的主要成分以及其在焊接过程中的作用进行详细介绍。
焊丝的主要成分包括金属成分和非金属成分。
金属成分是焊丝中占主导地位的部分，它们的种类和含量直接关系到焊接工艺的稳定性和焊接接头的品质。
常见的金属成分有铜、铝、锌、镍、铬等。
其中，铜是一种重要的金属成分，它具有良好的导电性和导热性，可增加焊接接头的强度和可靠性。
铝和锌是常用的助焊剂，它们能提高焊接接头的润湿性和延展性，使焊接更加稳定。
镍和铬等金属成分则可提高焊接接头的耐腐蚀性和抗氧化性。
除了金属成分，焊丝中还含有一定的非金属成分。
这些非金属成分主要是焊丝的辅助成分，它们的加入能够调节焊接接头的化学成分，提高焊接接头的性能。
常见的非金属成分有氧化物、碳化物、硅化物等。
氧化物是一种常见的非金属成分，它能够提供氧气来燃烧焊接区域的杂质，从而净化焊接接头，提高焊接接头的质量。
碳化物和硅化物则可增强焊接接头的硬度和强度，提高其抗磨损性和耐腐蚀性。
焊丝的主要成分对焊接过程和焊接接头的性能有着重要的影响。
首先，金属成分的种类和含量决定了焊接接头的化学成分和相变行为，直接影响焊接接头的强度、硬度和韧性等力学性能。
其次，金属成分的导电性和导热性会影响焊接过程中的能量传递和热量分布，进而影响焊接接头的形状和组织结构。
此外，非金属成分的加入能够调节焊接接头的化学成分和物理性质，提高焊接接头的性能和稳定性。
在实际的焊接工艺中，根据不同的焊接需求和材料特性，选择合适的焊丝成分是非常重要的。
合理选择焊丝成分可以提高焊接接头的质量和可靠性，确保焊接过程的稳定性和安全性。
因此，焊工在进行焊接操作前应仔细研究焊接材料的成分，并根据实际情况进行正确的选择。
焊丝的主要成分对焊接质量有着重要的影响。
金属成分和非金属成分的种类和含量直接关系到焊接接头的性能和稳定性。
合理选择焊丝成分可以提高焊接接头的质量和可靠性，确保焊接过程的稳定性和安全性。
CMC焊条
焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少.常用焊条有：CMC-E58刀口焊条特性与用途：适合于冷作钢损坏堆焊，特别是用于冷锻模、刀模、汽车冲压模、五金冲压模的切角、边。
对于剪切工具的生产中，同样可以通过堆焊于低合金或一般的钢材上作为剪切边。
也可以应用于耐磨耗机件之硬面制作。
注意事项：（1）于潮湿场地施工前，焊条先以150-200°C烘干30-50分钟。
（2）最好使用短电弧、速度和缓均匀倒退焊接、收尾时需往回焊一小段。
（3）焊道清理可用不锈钢刷清除，以免铁屑混入焊道金属中影响焊道材质（建议每层皆清洁一次）。
（4）需多层堆焊处，以CMC-E30N打底，可减少开裂的可能，并得到较好的焊接效果。
（5）如需低电流焊接，于起弧时可稍微挑高引弧端。
技术参数：硬度HRC 57-59主要成份Cr Si Mo Mn C W适用电流范围：CMC-EMagic7高硬度焊条特性与用途：CMC-Emagic7 为一常用刃口焊条，可直接焊于热处理后的Cr12MoV钢上，有较高的硬度表现，特殊碱性包覆可减少气孔产生；，如果注意道间温度，则不会随着焊层数增加而降低硬度；另外，直接焊于铸铁与铸钢之神奇电焊条，焊接附着性佳，从第1层开始即可得高硬度。
可角焊、立焊、平焊，熔填率奇高，可加速焊补效率，于交流焊时起火性稍差。
注意事项：（1）于潮湿场地施工前，焊条先以200-300°C烘干60分钟。
（2）焊道清理可用不锈钢刷清除，以免铁屑混入焊道金属中影响焊道材质（建议每层皆清洁一次）。
（3）需多层堆焊处，以CMC-E30N打底，可得到较好的焊接效果。
二保焊焊丝成分
二保焊焊丝成分一、引言二保焊焊丝是一种常用的焊接材料，广泛应用于工业生产中。
了解二保焊焊丝的成分对于正确选择和使用焊丝至关重要。
本文将介绍二保焊焊丝的成分及其特点。
二、二保焊焊丝成分二保焊焊丝的成分主要包括合金元素、钢材基体和涂层等。
下面将分别介绍这些成分的特点和作用。
1. 合金元素合金元素是二保焊焊丝中的重要组成部分，它们可以改善焊接性能和焊接接头的力学性能。
常见的合金元素有铬、镍、钼、钒等。
- 铬：添加铬可以提高焊接接头的耐蚀性和抗热裂性，尤其适用于焊接不锈钢。
- 镍：镍的加入可以增加焊接接头的强度和韧性，提高抗冲击性能。
- 钼：钼可以提高焊接接头的高温强度和耐热性，适用于焊接高温工作条件下的材料。
- 钒：钒的添加可改善焊接接头的晶间腐蚀性能，提升焊缝的质量。
2. 钢材基体钢材基体是二保焊焊丝的主体，它决定了焊接接头的力学性能和耐久性。
常见的钢材基体有低碳钢、中碳钢、合金钢等。
- 低碳钢：低碳钢具有良好的可塑性和可焊性，适用于焊接一般结构材料。
- 中碳钢：中碳钢具有较高的强度和硬度，适用于焊接要求较高强度的结构材料。
- 合金钢：合金钢含有一定量的合金元素，提高了焊接接头的强度和耐蚀性，适用于特殊环境下的焊接工作。
3. 涂层涂层是二保焊焊丝表面的一层覆盖物，它起到保护焊丝和焊接接头的作用。
常见的涂层有石墨、钛、铝、镁等。
- 石墨：石墨涂层可以减少焊接时的氧气接触，防止氧化和杂质的污染，提高焊接质量。
- 钛：钛涂层可以提高焊接接头的抗腐蚀性能，适用于焊接不锈钢等耐蚀材料。
- 铝：铝涂层可以提高焊接接头的强度和耐热性，适用于焊接高温工作条件下的材料。
- 镁：镁涂层可以提高焊接接头的韧性和耐冲击性能，适用于焊接需要较高韧性的材料。
三、二保焊焊丝的使用二保焊焊丝广泛应用于各个行业的焊接工作中。
根据不同的成分和特点，选择合适的二保焊焊丝可以提高焊接接头的质量和性能。
1. 不锈钢焊接对于不锈钢的焊接，可以选择含有铬、镍等合金元素的二保焊焊丝。
焊接材料的主要成分和特性
一、助焊剂助焊剂通常是以松香为主要成分的混合物，是保证焊接过程顺利进行的辅助材料。
助焊剂的主要作用是清除焊料和被焊母材（材料）表面的氧化物,使金属表面达到必要的清洁度.它防止焊接时表面的再次氧化,降低焊料表面张力,提高焊接性能.助焊剂性能的优劣，直接影响到电子产品的质量。
1.焊接材料的主要成分1）有机溶剂:酮类、醇类、酯类中的一种或几种混合物,常用的有乙醇、丙醇、丁醇;丙酮、甲苯异丁基甲酮;醋酸乙酯,醋酸丁酯等.作为液体成分。
2）表面活性剂:含卤素的表面活性剂活性强,助焊能力高,但因卤素离子很难清洗干净,离子残留度高,卤素元素(主要是氯化物)有强腐蚀性。
3）有机酸活化剂:由有机酸二元酸或芳香酸中的一种或几种组成,如丁二酸,戊二酸,衣康酸,邻羟基苯甲酸,葵二酸,庚二酸、苹果酸、琥珀酸等.其主要功能是除去引线脚上的氧化物和熔融焊料表面的氧化物,是助焊剂的关键成分之一。
4）防腐蚀剂:减少树脂、活化剂等固体成分在高温分解后残留的物质5）助溶剂:阻止活化剂等固体成分从溶液中脱溶的趋势,避免活化剂不良的非均匀分布成膜剂:引线脚焊锡过程中,所涂复的助焊剂沉淀、结晶,形成一层均匀的膜,其高温分解后的残余物因有成膜剂的存在,可快速固化、硬化、减小粘2、助焊剂的特性1）润湿(横向流动)：又称浸润，是指熔融焊料在金属表面形成均匀、平滑、连续并附着牢固的焊料层。
浸润程度主要决定于焊件表面的清洁程度及焊料的表面张力。
金属表面看起来是比较光滑的，但在显微镜下面看，有无数的凸凹不平、晶界和伤痕，的焊料就是沿着这些表面上的凸凹和伤痕靠毛细作用润湿扩散开去的，因此焊接时应使焊锡流淌。
流淌的过程一般是松香在前面清除氧化膜，焊锡紧跟其后，所以说润湿基本上是熔化的焊料沿着物体表面横向流动。
润湿的好坏用润湿角。
2）扩散(纵向流动) ：伴随着熔融焊料在被焊面上扩散的润湿现象还出现焊料向固体金属内部扩散的现象。
例如，用锡铅焊料焊接铜件，焊接过程中既有表面扩散，又有晶界扩散和晶内扩散。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ARCOS/FILLARC/SMC ERNiCrMo-3 焊丝
符合：GB/T15620 ERNiCrMo-3
AWS A5.14 ERNiCrMo-3
一、特性与用途：
ERNiCrMo-3焊丝是Inconel 625系列的焊材，耐腐蚀性优，有高强度的熔敷金属，应用于Inconel 625、Alloy904L 焊接、异种材料焊接，广泛应用在多层焊接。
二、焊丝化学成分（%）
C Mn Fe Si P S Ni Cu Mo Al Cr Nb Ti 典
型值
0.07 0.34 2.1 0.15 0.0015
0.003 59.0 0.11 9.1 0.32 19.8 3.64 0.3 保证值
≤0.10 ≤0.5 ≤5.0 ≤0.50 ≤0.02 ≤0.015 ≥58.0 ≤0.5 8.0~10.0 ≤0.4 20~23 3.15~4.15 ≤0.4
三、熔敷金属机械性能
抗拉强度 MPa 伸长率 % 冲击值（J ）A KV -196℃ 典型值 780 42 145
保证值 ≥760 -- --
四、注意事项：
1、所使用的氩气保护气体纯度要在99.997％以上且气体流量控制要适当。
2、施焊时必须有适当的防风措施，否则保护气体易受风的影响而致气体保护不良，使焊道恶化而发生气孔，打底时须背吹，防止产生不良焊道。
3、母材表面的铁锈、油污、灰尘等必须清除干净。
4、电源极性为DC-，道间温度建议在150℃以下。
5、为避免高温裂纹，必须降低热输入量。
ARCOS/FILLARC/SMC ERNiCu-7
MONEL 400 合金自身的焊接；以及MONEL 400 合金与钢的焊接；用于钢的表面堆焊。
ERNiCu-7 MONEL 400 合金自身的焊接，以及MONEL 400 合金与钢的焊接；用埋弧焊方法对钢的表面进行堆焊；( 其缓冲层填充材料61 合金需用手工电弧焊方法熔敷) 成分：C≤0.15 Mn≤4.0 Fe≤2.5 P≤0.02 S≤0.015 Si≤1.25 Cu余量Ni≤62∽69 Co- A1≤1.25 Ti1.5∽3.0
镍合金焊条的国标对照
镍合金焊条
型号GB/T：ENi-0
说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。
用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。
熔敷金属化学成份/%
C≤0.03Mn 0.6-1.1 Si≤1Ni≥92Fe≤0.5Ti 0.7-1.2 Nb 1.8-2.3
S≤0.015P≤0.015
型号GB/T：ENi-0 相当于AWS：ENi-1
说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。
用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。
熔敷金属化学成份/%
C≈0.04Mn≈1.5Ni≥92Fe≈3Ti≈0.5Nb≈1S≤0.015P≤0.015
型号GB/T：ENiCu-7 相当于AWS：ENiCu-7
说明：钛钙型药皮的Ni70Cu30蒙乃尔合金焊条，含适量的锰、铌，具有较好的抗裂性，焊接时电弧燃烧稳定，飞溅小，脱渣容易，焊接成形美观，采用交流或直流反接，采用直流反接。
用途：用于镍铜合金与异种钢的焊接，也可用作过渡层堆焊材料。
熔敷金属化学成份/%
C≤0.15Mn≤4Si≤1.5Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5S≤0.015
P≤0.02Al≤0.75Cu余量
ARCOS/FILLARC/SMC
Ni207镍及镍合金焊条
型号GB/T：ENiCu-7 相当于AWS：ENiCu-7
说明：低氢型蒙乃尔合金焊条，具有良好的抗裂性和焊接工艺性能。
用途：用于焊接蒙乃尔合金焊条或异种钢，也可用作过渡层堆焊材料。
熔敷金属化学成份/%
C≤0.15Mn≤4Si≤1.5Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5S≤0.015
P≤0.02Cu余量
ARCOS/FILLARC/SMC Ni307镍及镍合金焊条
型号GB/T：ENiCrMo-0
说明：低氢型Ni70Cr15耐热耐蚀合金焊条，焊缝中有适量的钼、铌等合金元素，熔敷金属具有良好的抗裂性，采用直流反接。
用途：用于焊接有耐热、耐蚀要求的镍基合金，也可用于一些难焊合金、异种钢的焊接及堆焊。
熔敷金属化学成份/%
C≈0.05Ni≈70Fe≤7Nb 3-5 Mo 2-6 Cr≈15
ARCOS/FILLARC/SMC Ni307A镍及镍合金焊条
型号GB/T：ENiCrFe-3 相当于AWS：ENiCrFe-3
说明：低氢型Ni70Cr15耐热合金焊条，焊缝中有适量的锰、铌等合金元素，熔敷金属具有良好的抗裂性，采用直流反接。
用途：用于焊接有耐热、耐蚀要求的镍基合金，如因康镍600、601等，也可用于一些难焊合金、异种钢的焊接及堆焊。
熔敷金属化学成份/%
C≤0.1Mn 5-9.5 Si≤1Ni 59 Fe≤10Ti≤1Nb+Ta 1-2.5
S≤0.015P≤0.03Cu≤0.5Cr 13-17
型号GB/T：ENiCrFe-3 相当于AWS：ENiCrFe-3
说明：低氢型镍铬耐热合金焊条，焊缝金属中有适量的锰，采用直流反接。
用途：用于焊接有耐热、耐蚀要求的镍基合金，如因康镍600、601等，也可用于异种钢的焊接或耐蚀堆焊材料。
熔敷金属化学成份/%
C≤0.1Mn 5-9.5 Si≤1Ni≥59Fe≤10Ti≤1Nb 1-2.5 S≤0.015
P≤0.03Cu≤0.5Cr 13-17
说明：低氢型镍铬钼合金焊条，焊缝金属中有适量的钼，抗裂性好。
用途：用于焊接镍基合金及铬镍奥氏体钢，也可用于异种钢焊接。
熔敷金属化学成份/%
C≤0.07Mn 0.5-1.7 Si≤0.5Ni 68-78 Nb 0.2-0.8 S≤0.012 P≤0.02Mo 8.5-11 Cr 13.5-16.5
型号GB/T：ENiCrMo-0 相当于AWS：ENiCrMo-0
说明：低氢型Ni70Cr15耐热合金焊条，焊缝金属中有适量的钼、铌等合金元素，熔敷金属具有良好的抗裂性，采用直流反接。
用途：用于焊接有耐热、耐蚀要求的镍基合金，也可用于一些难焊合金、异种钢的焊接及堆焊。
熔敷金属化学成份/%
C≤0.05Mn 1-5 Si≤0.75Ni余量Fe 4-8 Nb+Ta
1.5-5.5 S≤0.015P≤0.04Mo 3-7.5 Cr 13-17
型号GB/T：ENiCrMo-0 相当于AWS: ENiCrMo-0
说明：低氢型镍铬耐热耐蚀合金焊条，焊缝金属中有适量的钼、铌等合金元素，具有较好的抗裂性及耐蚀、耐磨性，焊接工艺良好，采用直流反接。
可全位置焊。
用途：用于核反应堆压力容器密封面堆焊及塔内构件焊接，也可用于复合钢、异种钢以及相同类型的镍基合金焊接。
熔敷金属化学成份/%
C0.035 Mn2.35 Si0.28 Ni余量Fe6.28 Nb3.27 S0.015 P0.015
Co0.03 Mo4.8 Cr15.76
型号GB/T：ENiCrFe-0
说明：低氢型镍铬耐热耐蚀合金焊条，焊缝金属具有较好的抗裂性及耐蚀性，焊接工艺性好，采用直流反接，可全位置焊。
用途：用于核电站稳压器、蒸发器管板接头的焊接，也可用于复合钢、异种钢以及相同类型的镍基合金焊接。
熔敷金属化学成份/%
C0.04 Mn4.65 Si0.13 Ni余量Fe5.92 Nb2.58 S0.02 P0.03 Co0.02
Al0.06 Cr18.55
型号GB/T：ENiCrFe-2 相当于AWS: ENiCrFe-2
说明：低氢型Ni70Cr15镍基合金焊条，熔敷金属含有适量的锰、钼和铌，具有良好的抗裂性，采用直流反接。
用途：用于焊接有耐热、耐蚀要求的镍基合金，也可用于异种钢的焊接或用作过渡层及堆焊焊条。
熔敷金属化学成份/%
C≤0.1Mn 1-3.5 Si≤0.75Ni≥62Fe≤12Nb+Ta0.5-3 S≤0.02
P≤0.03Mo 0.5-2.5 Cr 13-17 Cu≤0.5
HT-103镍及镍合金焊条
说明：低氢型镍铬铁合金焊条，抗热裂性能及耐晶间腐蚀、应力腐蚀能力优良。
用途：用于镍基合金和异种钢焊接，还可用于焊后不能热处理的大厚度铁素体钢构件的焊接。
熔敷金属化学成份/%
C≤0.1Mn 2-6 Si≤0.1Ni≥67Fe≤4Nb 1.5-3 S≤0.015P≤0.02
Mo≤2Cr 18-22
相当于AWS:ENiCrFe-7
说明：低氢型镍铬铁合金焊条，除具有优良的抗裂性和抗晶界腐蚀性能外，还具有优异的耐应力腐蚀性能。
用途：用于INCONEL690合金的焊接以及镍基合金和异种钢的焊接。
熔敷金属化学成份/%:
C≤0.05 Mn≤5.0Si≤0.75 Ni余量Fe 7.0-12.0 Ti≤0.5 Nb 1.0-2.5
S≤0.015P≤0.03Mo≤0.5Cr 28.0-31.5 Al≤0.5Cu≤0.5。
