[全]电工入门：摇表使用方法图解

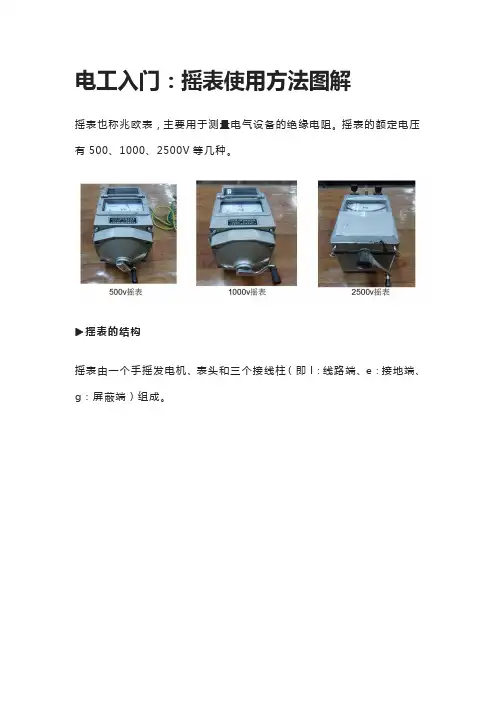

电工入门：摇表使用方法图解摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

▶摇表的结构摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

▶摇表的工作原理1、被测电阻Rx接在“L”与“E”端钮之间。

2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。

当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。

当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。

▶摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

▶摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

绝缘摇表的使用方法和步骤

绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试绝缘材料耐电压能力的仪器。

它能够测量绝缘材料在高电压下是否会发生电击或击穿现象，以此评估绝缘材料的质量和可靠性。

在使用绝缘摇表时，需要按照以下步骤进行操作：1. 准备工作在进行绝缘摇表测试之前，首先需要准备好测试样品和测试设备。

测试样品可以是绝缘材料的样品，如绝缘胶带、绝缘纸等。

测试设备包括绝缘摇表本身以及相应的电源和电压调节器。

2. 连接电源将绝缘摇表的电源线插入电源插座，并确保电源开关处于关闭状态。

然后，将电源线的另一端插入绝缘摇表的电源接口。

3. 连接测试样品将待测的绝缘材料样品连接到绝缘摇表的测试接口上。

通常，绝缘摇表的测试接口是一个金属夹子或插头，可以将测试样品固定在上面。

在连接测试样品之前，需要确保测试样品的表面是干净和干燥的，以免影响测试结果。

4. 设置电压通过电压调节器，设置所需的测试电压。

绝缘摇表通常具有可调节的电压范围，可以根据需要设置不同的电压值。

在设置电压时，需要根据待测样品的耐压能力和所需测试的标准来确定合适的电压值。

5. 开始测试当一切准备就绪后，可以开始进行绝缘摇表测试了。

首先，将电源开关打开，使绝缘摇表通电。

然后，慢慢调节电压调节器，逐渐增加测试电压，直到达到设定的电压值。

在测试过程中，可以通过观察绝缘材料样品表面是否有电弧放电或击穿现象来判断其耐压能力。

6. 记录测试结果在测试过程中，需要记录下测试样品的耐压能力。

可以记录测试时的电压值、测试时间以及观察到的电弧放电或击穿现象。

这些记录可以用于后续的数据分析和评估。

7. 结束测试当完成所有测试后，将电压调节器调回零电压位置。

然后，将电源开关关闭，并拔出电源线。

最后，将测试样品从绝缘摇表的测试接口上取下，并进行下一轮测试或其他处理。

绝缘摇表作为一种常用的绝缘测试仪器，广泛应用于电力、电子、通信、航空航天等领域。

通过使用绝缘摇表，可以对绝缘材料的耐压能力进行定量评估，从而保证电气设备的安全可靠性。

摇表工作原理

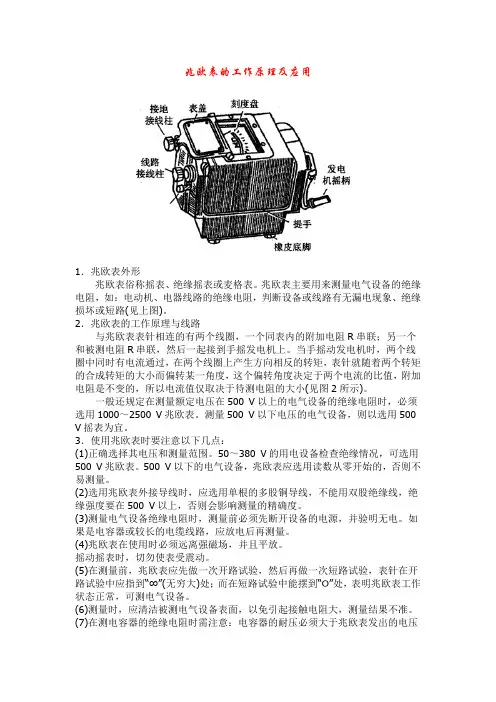

兆欧表的工作原理及应用1．兆欧表外形兆欧表俗称摇表、绝缘摇表或麦格表。

兆欧表主要用来测量电气设备的绝缘电阻，如：电动机、电器线路的绝缘电阻，判断设备或线路有无漏电现象、绝缘损坏或短路(见上图)。

2．兆欧表的工作原理与线路与兆欧表表针相连的有两个线圈，一个同表内的附加电阻R串联；另一个和被测电阻R串联，然后一起接到手摇发电机上。

当手摇动发电机时，两个线圈中同时有电流通过，在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度，这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小(见图2所示)。

一般还规定在测量额定电压在500 V以上的电气设备的绝缘电阻时，必须选用1000～2500 V兆欧表。

测量500 V以下电压的电气设备，则以选用500 V摇表为宜。

3．使用兆欧表时要注意以下几点：(1)正确选择其电压和测量范围。

50～380 V的用电设备检查绝缘情况，可选用500 V兆欧表。

500 V以下的电气设备，兆欧表应选用读数从零开始的，否则不易测量。

(2)选用兆欧表外接导线时，应选用单根的多股铜导线，不能用双股绝缘线，绝缘强度要在500 V以上，否则会影响测量的精确度。

(3)测量电气设备绝缘电阻时，测量前必须先断开设备的电源，并验明无电。

如果是电容器或较长的电缆线路，应放电后再测量。

(4)兆欧表在使用时必须远离强磁场，并且平放。

摇动摇表时，切勿使表受震动。

(5)在测量前，兆欧表应先做一次开路试验，然后再做一次短路试验，表针在开路试验中应指到“∞”(无穷大)处；而在短路试验中能摆到“O”处，表明兆欧表工作状态正常，可测电气设备。

(6)测量时，应清洁被测电气设备表面，以免引起接触电阻大，测量结果不准。

(7)在测电容器的绝缘电阻时需注意：电容器的耐压必须大于兆欧表发出的电压值。

测完电容后，应先取下摇表线再停止摇动摇把，以防已充电的电容向摇表放电而损坏仪表。

绝缘电阻测试工具(摇表)介绍

一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

绝缘摇表使用方法

绝缘摇表使用方法一、前言绝缘摇表是一种常用的电气测试仪器，主要用于检测电气设备的绝缘性能。

在实际工作中，正确使用绝缘摇表可以提高工作效率和测试准确度，同时也可以保证工作安全。

本文将详细介绍绝缘摇表的使用方法。

二、绝缘摇表的基本原理1. 绝缘摇表是一种基于电容原理的测试仪器。

其工作原理是利用高压直流电源对被测试设备施加高压电场，同时通过内部测量电路测量被测试设备上下两个极板之间的电容值。

2. 绝缘摇表的测量精度受多种因素影响，包括被测试设备的体积、形状、材料等因素，以及环境温度、湿度等因素。

因此，在进行具体测量前需要进行校准。

三、绝缘摇表的使用方法1. 准备工作在使用绝缘摇表前，需要进行以下准备工作：（1）检查仪器是否完好无损，并确认其内部电路是否正常；（2）检查高压直流电源是否正常，并确认其输出电压范围；（3）准备被测试设备，并确认其已经断电并接地。

2. 连接电路将高压直流电源的正负极分别与绝缘摇表的高压输出口和地线连接，然后将绝缘摇表的探头分别连接被测试设备上下两个极板。

3. 施加高压打开高压直流电源，调节输出电压为预定值。

在施加高压前应该先检查一下被测试设备是否已经完全断电并接地，并且应该保持一定的安全距离以避免发生意外事故。

4. 测量数据当施加高压后，绝缘摇表会自动测量被测试设备上下两个极板之间的电容值，并显示在仪器屏幕上。

此时需要注意读数精度和读数单位。

5. 记录数据在完成测量后，应该及时记录测量数据，并根据实际情况进行分析和处理。

如果需要多次测试同一设备，则需要在每次测试前进行校准。

四、注意事项1. 在使用绝缘摇表时，必须严格遵守操作规程，并保持仪器和被测试设备处于安全状态。

2. 在施加高压前应该先检查一下被测试设备是否已经完全断电并接地，并且应该保持一定的安全距离以避免发生意外事故。

3. 在测量数据时，应该注意读数精度和读数单位，并及时记录测量数据。

4. 如果需要多次测试同一设备，则需要在每次测试前进行校准。

摇表的结构原理与使用方法

精品课件
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。
精品课件
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
精品课件
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
• 1、使用摇表测量高压设备绝缘，应由两人担任。
• 2、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。
精品课件
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
• 9、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。移动引线时，必须注意监护，防止工作人员触电。
精品课件
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
China Resources （Luoyang）Thermal Power Co.,Ltd
（2）将被测设备与摇表正确接线。摇动手柄时应由慢渐快至额定转速 120r／min。
精品课件
摇表的使用
洛阳华润热电有限公司
China Resources （Luoyang）Thermal Power Co.,Ltd
线路端钮L 屏蔽端钮G

绝缘电阻表原理及测试使用方法

用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

摇表(绝缘电阻表)主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G：屏蔽端)。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表(绝缘电阻表)的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

图1 绝缘电阻表的测试原理a）测量机构b）串联电路c）并联电路1、2一线圈3一永久磁铁4一极掌5—环形铁心6一指针利用比率计制成的绝缘电阻表，基本原理图如1b、c所示，被测电阻接在E、L（Rx两端）处，U为手摇发电机的产生电压，流过可动线圈一个线圈的电流为I1，流过可动线圈另一个线圈的电流为I2，α为偏转转角，则对于串联和并联电路均存在α＝f（Rx），且偏转角α与U和I无关，只和R×的大小有关，这就是绝缘电阻表的测量电路原理。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷(Rc+R1+Rx)、R2=U÷(Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时(即X=∞(无穷大))，I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接(即Rx=0)，此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

摇表的结构原理与使用方法

二.摇表的工作原理
1、被测电阻Rx接在 “L”与“E”端钮之间。
2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。
外
部
接
线
手摇直流发电机
端钮
当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈 1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用
图4测量变压器各相线圈绝缘电阻
（4）测量电缆的绝缘电阻
1）铠装电缆测量电缆相对地的绝缘电阻时：将被测两端分别接(E)和 (L)两接线柱,将(G)接线柱引线接到电缆壳芯之间的绝缘层上。测量方法如图5所示。测量电缆相对相绝缘时：被测其中一相接“L”接线柱，将另外的任意一相接摇表“E”接线柱，转动摇表,即测得相间绝缘电阻值，用同样的方法测另二相间绝缘电阻值。测量方法如图6所示。
产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，
由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。
▪ 9、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。移动引线时，必须注意监护，防止工作人员触电。
▪ 10、摇测时，将摇表置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏摇表。
主讲人——王保红
一.摇表的结构与原理

兆欧表原理_兆欧表使用方法图解_兆欧表读数方法

兆欧表俗称摇表，是常用于测量电器设备、电缆的绝缘电阻和和高值电阻的专用仪表，是一种不带电测量电器设备及线路绝缘电阻的便携式的仪表，掌握兆欧表的使用是电工的基本技能，本文介绍兆欧表的使用。

兆欧表的结构兆欧表主要由手摇直流发电机、磁电式流比计、三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

兆欧表工作原理流比计的可动部分有两个绕向相反且互成一定角度的线圈，且其空气隙中的磁感应强度是不均匀的。

线圈1用于产生转动力矩，线圈2用于产生反作用力力矩。

被测电阻接在L（线）和E（地）两个端子上，形成了两个回路，一个是电流回路，一个是电压回路。

电流回路从电源正端经被测电阻Rx、限流电阻RA、可动线圈1回到电源负端。

电压回路从电源正端经限流电阻RV、可动线圈2回到电源负端。

由于空气隙中的磁感应强度不均匀，因此两个线圈产生的转矩T1和T2不仅与流过线圈的电流I1、I2有关，还与可动部分的偏转角α有关。

限流电阻RA、RV为固定值，在发电机电压不变时，电压回路的电流I2为常数，电流回路电流I1的大小与被测电阻Rx的大小成反比，所以流比计指针的偏转角α能直接反映被测电阻Rx的大小。

流比计指针的偏转角与电源电压的变化无关，电源电压U的波动对转动力矩和反作用力矩的干扰是相同的，因此流比计的准确度与电压无关。

兆欧表的使用方法图解兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。

发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。

直流发电机的容量很小，但电压很高（100—5000V）。

磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。

一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。

第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。

第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。

二、正确使用注意事项1、注意在摇动手柄时不得让L 和E 短接时间过长，否则将损坏兆欧表。
