进口康明斯KTA50-G3型1120KW技术参数及产品简介
KTA50-G3数据单
性能曲线号 C-4892-A 干排 1528数据单号 DS-4892-B 特征编号D283021DX02CPL 号湿排 N/A共 7 页安装图● 发动机单机：3884494 ● 带热交换器发动机： 整机数据型式…………………………………………………………..……….4冲程、60°V 型16缸柴油机 进气方式………………………………………………………..…………..…………..….增压中冷 缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159（6.25×6.25） 排量—L(in 3)……………………………………………………..…..……….….…….…50.3 (3067) 压缩比…………………………………………………………………….…….…..………….13.9:1发动机干质量发动机单机（干式排气管）—kg(lb.)…………………..…………………………...4858 (10700) 带热交换器（干式排气管）—kg(lb.)…………………..…………………..…….…5058 (11140) 发动机单机（湿式排气管）—kg(lb.)…………………..…………………………...N.A. 带热交换器（湿式排气管）—kg(lb.)…………………..……………………………N.A.发动机湿质量发动机单机（干式排气管）—kg(lb.)…………………..……………………………5160 (11365) 带热交换器（干式排气管）—kg(lb.)…………………..……………………………5432 (11965) 发动机单机（湿式排气管）—kg(lb.)…………………..……………………………N.A. 带热交换器（湿式排气管）—kg(lb.)…………………..……………………………N.A.转动惯量●带FW6009飞轮—kg ・m 2(lb.ft 2)……………………………………………………….11.4 (271) ●带FW6017飞轮—kg ・m 2(lb.ft 2)……………………………………………………….21.7 (515) 质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…..1206 (47.5) 质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……..…279 (11.0) 发动机悬置安装在缸体后端面处的最大允许弯矩—N ・m(lb.ft)……………………………..……..…6100 (4500) 排气系统最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)性能曲线号 C-4892-A 干排 1528数据单号 DS-4892-B 特征编号D283021DX02CPL 号湿排 N/A共 7 页进气系统 最大进气阻力●脏滤芯空滤器—kPa(inH 2O)………….….………………………………..……...…..….6.23 (25) ●标准型干净滤芯空滤器—kPa(inH 2O)…………….…………………….…………....…2.49 (10) ●重型干净滤芯空滤器—kPa(inH 2O)…………….……………………….…………....…3.74 (15) 冷却系统 冷却水容量仅发动机—带HX1134散热器—L(U.S.gal.)………………发动机外部最大冷却水阻力1800r/min —kPa(PSI)………………………………...………………...……..……..…..103 (15) 1500r/min —kPa(PSI)………………………………...……………..…..….…………...…69(10) 发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60) 标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93 (180-200) 压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10) 最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212) 流经HX6134热交换器的最小流量@90°F(32℃)—L/min(U.S.GPM)…..….……….……… N.A. HX6134热交换器进口处的最大压力—kPa(PSI)………………………………………...….... N.A. 润滑系统 机油压力低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20) 额定转速时—kPa(PSI)…………………………………………..………….….345-483 (50-70) 允许的最高机油温度—℃(°F)………………………………….…….……….…………121 (250) OP6024机油盘的容量高位—L(U.S.gal.)………………………………………………………....……………151 (40) 低位—L(U.S.gal.)……………………………………………………………….……...121 (32) 系统总容量（使用复合滤清器）—L(U.S.gal.)……………………….………...……..….177 (46.7) OP 机油盘的倾斜角前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30° 燃油系统燃油系统形式…………………………………………………………………….康明斯PT 直喷系统性能曲线号 C-4892-A 干排 1528数据单号 DS-4892-B 特征编号D283021DX02CPL 号湿排 N/A共 7 页PT 燃油泵允许的最大供油阻力干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4) 脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8) 回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5) 燃油泵最大流量—L/h(U.S.gph)………………………...………….……………….……625 (165) 电气系统起动马达（重型，正极啮合）—V……………………………………………….…….……..24 蓄电池充电系统，负极接地—A…………………………………………………………….…35 最大允许起动电阻—Ω…………………………………………………………….....….…0.002 推荐蓄电池最小容量●10℃(50°F)及以上—0°FCCA....................................................................1280 ●0℃(32°F)至10℃(50°F)—0°FCCA...........................................................1800 ●-18℃(0°F)至0℃(32°F)—0°FCCA (1800)发动机性能数据在恒负荷下的稳态波动率—%………………………………………………………………±0.25 典型发电机组自由场声压级噪音：不包括排气噪音，在额定负荷时、距发动机7.5m (24.6ft)；1800r/min —dBA……………………………………………………………………….…..94.61500r/min —dBA……………………………………………………………………………92.4 与排气管出口中心线平齐，水平距离1ft —dBA………………………………………………. N.A.所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。
康明斯KTA50型柴油发动机调教与试验分析
过１ ０ ７ ℃， 应停车检查并排除故障 ； 当油底壳 中机油
温度为 ９ ３～１ ０ ７ ℃， 测量 机 油 的压或 管接 头是否 漏油 。 ４ ） 冷 却液 的检查 。
①柴油机启动后加足冷却液并排除空气。 ②柴油机运转时水温不高于 ９ ３ ℃，且不可低于
余燃油， 燃烧产生积炭而使喷嘴过热 ， 甚至脱落。 对 于 重新装 配 的 Ｋ Ｔ Ａ ５ ０型 柴油 机 ， 应重 新调 整 喷油器的柱塞落座压力。对于使用过一段时间的柴 油机 ， 因磨损等原因会使原来正确的压力被破坏， 故 应及 时 的进行 调整 。调整 柱塞 落座 压力一 般先 进行
１ ） Ｐ Ｔ 喷油器柱塞落座压力 的调整。 在喷油器进 行喷油终 了柱塞锥体 占据了整个计量室后 ，柱塞还
要继 续下 行一 段距 离 ， 对 喷嘴施 加一 定 的压力 ， 以便
功器上进行 ，测功器是柴油机试验和磨合时期所用 的最简单和最正确 的设备。
１ ） 磨 合规 范 。 第一 步 ，以 １ ２ ０ ０ ｒ ／ ａ ｒ ｉ ｎ和 ２ ５ ％额定 负 荷 运转 ， 直 到水温 达 到 ７ １ ℃。
时 。所 不 同 的是康 明斯 柴油 机 还要 调 整 Ｐ ， ｒ喷油器 柱 塞落 座 压力 和气 门 的驱动 与 Ｐ ｒ ｒ 喷 油 器 的驱 动共
用 一根 凸轮轴 。
Ｋ Ｔ Ａ ５ ０型柴油 机 的试验 由柴 油机磨合 和性 能测 试两 部分 组成 。 新 的或 大修 后 的柴 油机 ， 必须 进行磨 合， 以使 运动零 件 的配合 表 面得到完 善 的结 合 。 柴油 机也 必须 经过试 运转 来检 验装 配过 程 中可能存 在 的 缺点 ， 以便及早 发 现和排 除 ， 在试验 的过程 中可 以进 行最 后 的调整 和复 核性 能 。康 明斯 柴油 机试 验在测
浅析康明斯KTA50发动机配气机构的检修

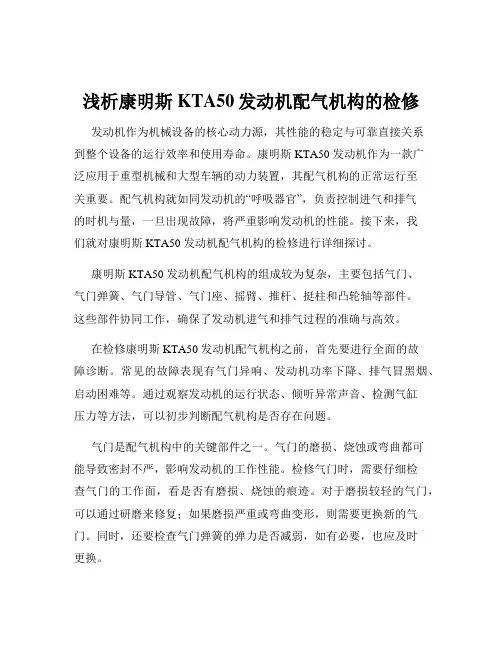

浅析康明斯KTA50发动机配气机构的检修发动机作为机械设备的核心动力源，其性能的稳定与可靠直接关系到整个设备的运行效率和使用寿命。
康明斯 KTA50 发动机作为一款广泛应用于重型机械和大型车辆的动力装置，其配气机构的正常运行至关重要。
配气机构就如同发动机的“呼吸器官”，负责控制进气和排气的时机与量，一旦出现故障，将严重影响发动机的性能。
接下来，我们就对康明斯 KTA50 发动机配气机构的检修进行详细探讨。
康明斯 KTA50 发动机配气机构的组成较为复杂，主要包括气门、气门弹簧、气门导管、气门座、摇臂、推杆、挺柱和凸轮轴等部件。
这些部件协同工作，确保了发动机进气和排气过程的准确与高效。
在检修康明斯 KTA50 发动机配气机构之前，首先要进行全面的故障诊断。
常见的故障表现有气门异响、发动机功率下降、排气冒黑烟、启动困难等。
通过观察发动机的运行状态、倾听异常声音、检测气缸压力等方法，可以初步判断配气机构是否存在问题。
气门是配气机构中的关键部件之一。
气门的磨损、烧蚀或弯曲都可能导致密封不严，影响发动机的工作性能。
检修气门时，需要仔细检查气门的工作面，看是否有磨损、烧蚀的痕迹。
对于磨损较轻的气门，可以通过研磨来修复；如果磨损严重或弯曲变形，则需要更换新的气门。
同时，还要检查气门弹簧的弹力是否减弱，如有必要，也应及时更换。
气门导管的作用是为气门的运动提供导向。
长期使用后，气门导管可能会出现磨损、拉伤等情况。
检查气门导管时，可以用内径千分尺测量其内径，若磨损超过允许限度，就需要更换新的导管。
气门座的密封性能对发动机的工作也有着重要影响。
如果气门座出现磨损、下陷或烧蚀，会导致气门关闭不严，引起漏气。
检修气门座时，通常采用铰削和研磨的方法进行修复，以恢复其良好的密封性能。
摇臂、推杆和挺柱在配气机构中起到传递动力的作用。
检查摇臂时，要注意观察其轴孔的磨损情况以及摇臂的工作面是否有损伤。
推杆和挺柱则要检查其表面是否有划伤、磨损等缺陷。

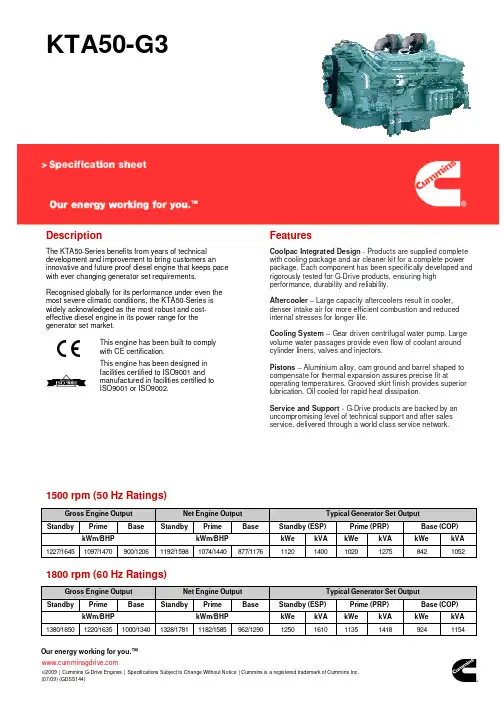

Cummins KTA50-G3 发动机说明书
