机器视觉检测的基础知识〜相机容来源网络，由“机械展（11万血2, 1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铳磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在机械展•相机都有哪些种类？我们常说的CCD就是相机么？除了2D平面相机，是否还有其他种类的相机，原理又是什么？下面这篇文章给您一一道来。
一，相机就是CCD么？通常，我们把所有相机都叫作CCD CCD B经成了相机的代名词。
正在使用被叫做CCD的很可能就是CMO S其实CCD和CMOS^称为感光元件，都是将光学图像转换为电子信号的半导体元件。
他们在检测光时都采用光电二极管，但是在信号的读取和制造方法上存在不同。
两者的区别如下：二，像素。
所谓像素，是指图像的最小构成单位。
电脑中的图像，是通过像素（或者称为PIXEL）这一规则排列的点的集合进行表现的。
每一个点都拥有色调和阶调等色彩信息，由此就可以描绘出彩色的图像。
▼例如：液晶显示器上会显示「分辨率：1280X 1024」等。
这表示横向的像素数为1280,纵向的像素数为1024。
这样的显示器的像素总数即为1280X 1024= 1,310,720。
由于像素数越多，则越可以表现出图像的细节，因此也可以说「清晰度更高」。
三，像素直径。
所谓像素直径，是指每个CCD 元件的大小，通常使用ym 作为单位。
严谨的说， 这个大小中包含了受光元件与信号传送通路。
（二像素间距，即某个像素的中心到邻近一个像素的中心的距离。
）。
也就是说，像素直径与像素间距的值是一样 的。
如果像素直径较小，则图像将通过较小的像素进行描绘， 因此可以获得更加 精细的图像。
可以通过像素直径和有效像素数，求出CCD 元件的受光部的大小。
假设某个CCD 元件的条件如下所示:•有效像素数…768 X 484•像素直径…8.4 ym X 9.8ym则受光部的大小为•横向 768 X 8.4ym = 6.4512 mm •纵向 484X 9.8ym =4.7432 mm四，CCD 勺大小。
机器视觉基础知识（ＰＤＦ）
机器视觉中的图像采集技术硬件基础知识
一、镜头基本概念（7）
镜头的调制传递函数MTF
第一节 工业镜头
机器视觉中的图像采集技术硬件基础知识
一、镜头基本概念（8）
镜头的调制传递函数MTF
第一节 工业镜头
机器视觉中的图像采集技术硬件基础知识
第一节 工业镜头
一、镜头基本概念（9）
镜头的调制传递函数MTF
机器视觉中的图像采集技术硬件基础知识
第一节 工业镜头
一、镜头基本概念（4）
镜头接口 – C-MOUNT 镜头的标准接口之一，镜头的接口螺纹参数： 公称直径：1“ 螺距：32牙 – CS－Mount是C－Mount的一个变种，区别仅仅在于 镜头定位面到图像传感器光敏面的距离的不同，C－ Mount 是17。5mm，CS－Mount是12。5mm。 – C/CS能够匹配的最大的图像传感器的尺寸不超过1“。
一、镜头基本概念（10）
系统的调制传递函数MTF
第一节 工业镜头
机器视觉中的图像采集技术硬件基础知识
第一节 工业镜头
二、镜头的分类（1）
按照等效焦距分为 广角镜头
等效焦距小于标准镜头（等效焦距为50mm）的镜头。特点 是最小工作距离短，景深大，视角大。常常表现为桶形畸变。 中焦距镜头 焦距介于广角镜头和长焦镜头之间的镜头。通常情况下畸变 校正较好。 长焦距镜头 等效焦距超过200mm的镜头。工作距离长，放大比大，畸变 常常表现为枕形状畸变。
像素速率（Pixel Rate）
相机每秒中能够输出像素的个数，仅仅对于数字相机有意 义。
机器视觉中的图像采集技术硬件基础知识
第二节 工业相机
一、工业相机的基本概念（5）
卷帘快门（Rolling Shutter）

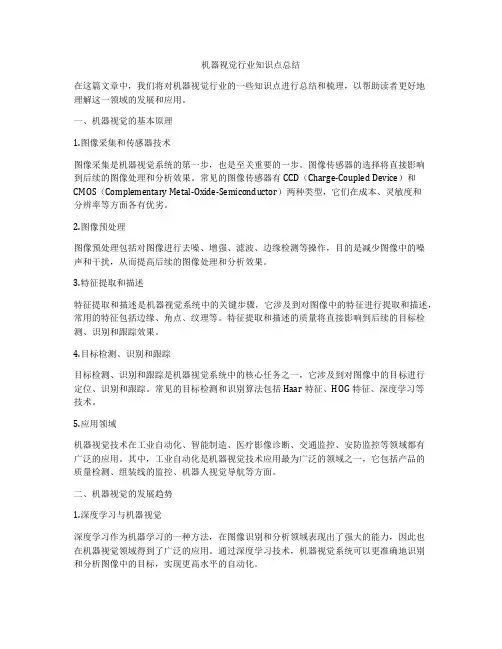

机器视觉行业知识点总结
机器视觉行业知识点总结在这篇文章中，我们将对机器视觉行业的一些知识点进行总结和梳理，以帮助读者更好地理解这一领域的发展和应用。
一、机器视觉的基本原理1.图像采集和传感器技术图像采集是机器视觉系统的第一步，也是至关重要的一步。
图像传感器的选择将直接影响到后续的图像处理和分析效果。
常见的图像传感器有CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）两种类型，它们在成本、灵敏度和分辨率等方面各有优劣。
2.图像预处理图像预处理包括对图像进行去噪、增强、滤波、边缘检测等操作，目的是减少图像中的噪声和干扰，从而提高后续的图像处理和分析效果。
3.特征提取和描述特征提取和描述是机器视觉系统中的关键步骤，它涉及到对图像中的特征进行提取和描述，常用的特征包括边缘、角点、纹理等。
特征提取和描述的质量将直接影响到后续的目标检测、识别和跟踪效果。
4.目标检测、识别和跟踪目标检测、识别和跟踪是机器视觉系统中的核心任务之一，它涉及到对图像中的目标进行定位、识别和跟踪。
常见的目标检测和识别算法包括Haar特征、HOG特征、深度学习等技术。
5.应用领域机器视觉技术在工业自动化、智能制造、医疗影像诊断、交通监控、安防监控等领域都有广泛的应用。
其中，工业自动化是机器视觉技术应用最为广泛的领域之一，它包括产品的质量检测、组装线的监控、机器人视觉导航等方面。
二、机器视觉的发展趋势1.深度学习与机器视觉深度学习作为机器学习的一种方法，在图像识别和分析领域表现出了强大的能力，因此也在机器视觉领域得到了广泛的应用。
通过深度学习技术，机器视觉系统可以更准确地识别和分析图像中的目标，实现更高水平的自动化。
2.智能传感器与机器视觉智能传感器集成了传感器、处理器和通信接口等功能，它可以直接在传感器端进行数据的处理和分析，从而减轻了计算机端的负担。
智能传感器的发展将进一步推动机器视觉系统的智能化和自动化。
视觉检测基础知识
目录 1 2 3 视觉由几大主要构成部分 视觉几大硬件是怎样搭配选型 视觉具体应用于那些方面
4
主要构件 1 2
相机
镜头
3
光源
4
软件
分析各部件作用 1
相机的主要作用是:工业相机是机器视觉系统中的一个关键组件 ，其最本质的功能就是将光信号转变成有序的电信号。选择合 适的相机也是机器视觉系统设计中的重要环节，相机的选择不 仅直接决定所采集到的图像分辨率、图像质量等，同时也与整 个系统的运行模式直接相关 1、像素数：指的是工业相机CCD 传感器的最大像素数，对于 一定尺寸的 CCD 芯片，像素数越多则意味着每一像素单元的面 积越小，因而由该芯片构成的工业相机的分辨率也就越高； 2、分辨率：是衡量工业相机优劣的一个重要参数，它指的是 当工业相机摄取等间隔排列的黑白相间条纹时，在监视器上能 够看到的最多线数。 3、最低照度：也是衡量工业相机优劣的一个重要参数，有 时省掉“最低”两个字而直接简称照度。它指的是当被摄景物的 光亮度低到一定程度而使工业相机输出的视频信号电平低到某 一规定值时的景物光亮度值； 4、信噪比：也是工业相机的一个主要参数。其基本定义是信 号对于噪声的比值乘以 20log 。CCD 工业相机的信噪比的典型 值一般为 45---55dB ；
光源示例图
软件 视觉软件有 很多版本,具 体是根据客 户的需求做 开发,如我们 常用的有尺 寸测量,机器 人引导,定 位,LOGO检 测,条码检测 等等
4
4
ห้องสมุดไป่ตู้
分析各部件作用 1
5、自动光圈接口 ：目前在市场上见到的标准 CCD 工业相机大 都带有驱动自动光圈镜头的接口，有些可同时提供两种驱动方 式（视频驱动、直流驱动）视频驱动方式是指工业相机将视频 信号电动机转动；直流驱动方式则是指工业相机内部增加了镜 头光圈电动机的驱动电路，可以直接输出直流控制电压到镜头 内的光圈电动机并使其转动。一般视频驱动自动光圈接口使用 3 个针，即电源正、视频、接地；而直流驱动自动光圈接口使 用 4 个针，即阻尼正、阻尼负、驱动正、驱动负 6、电子快门：是比照照相机的机械快门功能提出的一个术语 ，它相当于控制CCD 图像传感器的感光时间； 7、自动增益控制：工业相机输出的视频信号必须达到电视传 输规定的标准电平，即 0.7VPP ，为了能在不同的景物照度条件 下都能输出0.7VPP 的标准视频信号，必须使放大器的增益能够 在较大的范围内进行调节。这种增益调节通常都是通过检测视 频信号的平均电平而自动完成的，实现此功能的电路称为自动 增益控制电路，简称 AGC 电路； 8、背光补偿：也称作逆光 补偿或逆光补正，它可以有效补偿工业相机在逆光环境下拍摄 时画面主体黑暗的缺陷；
机器视觉基础知识
机器视觉基础知识
机器视觉基础知识是指基于人类视觉系统原理和计算机科学技术，通过视觉传感器获取并解析图像信息，实现对图像的理解、分析和处理的一门技术。
机器视觉技术在工业、医疗、安防等领域得到广泛应用，其基础知识包括以下几个方面：
1. 图像采集：机器视觉系统通过摄像机、激光雷达等视觉传感器采集图像信息，获取目标物体的外在特征。
2. 图像预处理：为了提高图像的质量和准确性，需要对采集到的图像进行去噪、滤波、增强等处理。
3. 特征提取：通过图像处理算法，提取目标物体的形状、颜色、纹理等特征，作为后续处理的基础。
4. 目标检测：通过特定的算法，实现对图像中目标物体的自动识别和定位，为后续的分析和决策提供基础。
5. 图像分割：将图像分为不同的区域，为目标的进一步分析和处理提供基础。
6. 物体跟踪：对连续的图像序列中的目标物体进行跟踪，分析其运动轨迹和状态变化。
7. 三维重建：通过多视角的图像信息，实现对目标物体的三维重建，为后续的仿真和虚拟现实应用提供基础。
机器视觉技术的发展和应用，需要深入掌握以上基础知识，结合实际应用场景，灵活运用各种算法和技术手段，不断提升机器视觉系统的性能和应用效果。

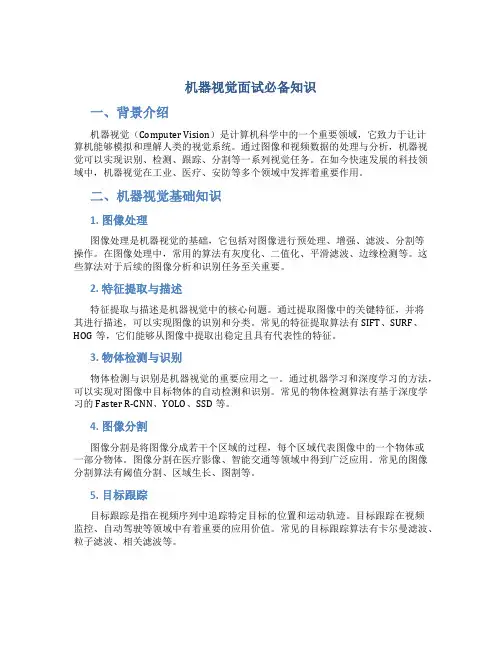

机器视觉面试必备知识
机器视觉面试必备知识一、背景介绍机器视觉（Computer Vision）是计算机科学中的一个重要领域，它致力于让计算机能够模拟和理解人类的视觉系统。
通过图像和视频数据的处理与分析，机器视觉可以实现识别、检测、跟踪、分割等一系列视觉任务。
在如今快速发展的科技领域中，机器视觉在工业、医疗、安防等多个领域中发挥着重要作用。
二、机器视觉基础知识1. 图像处理图像处理是机器视觉的基础，它包括对图像进行预处理、增强、滤波、分割等操作。
在图像处理中，常用的算法有灰度化、二值化、平滑滤波、边缘检测等。
这些算法对于后续的图像分析和识别任务至关重要。
2. 特征提取与描述特征提取与描述是机器视觉中的核心问题。
通过提取图像中的关键特征，并将其进行描述，可以实现图像的识别和分类。
常见的特征提取算法有SIFT、SURF、HOG等，它们能够从图像中提取出稳定且具有代表性的特征。
3. 物体检测与识别物体检测与识别是机器视觉的重要应用之一。
通过机器学习和深度学习的方法，可以实现对图像中目标物体的自动检测和识别。
常见的物体检测算法有基于深度学习的Faster R-CNN、YOLO、SSD等。
4. 图像分割图像分割是将图像分成若干个区域的过程，每个区域代表图像中的一个物体或一部分物体。
图像分割在医疗影像、智能交通等领域中得到广泛应用。
常见的图像分割算法有阈值分割、区域生长、图割等。
5. 目标跟踪目标跟踪是指在视频序列中追踪特定目标的位置和运动轨迹。
目标跟踪在视频监控、自动驾驶等领域中有着重要的应用价值。
常见的目标跟踪算法有卡尔曼滤波、粒子滤波、相关滤波等。
三、机器视觉的挑战与未来虽然机器视觉已取得显著进展，但仍存在一些挑战。
例如，光照变化、遮挡、姿态变化等因素会影响图像的处理和分析效果。
同时，大规模数据的获取和处理也是一个巨大的挑战。
未来，随着硬件技术和算法的不断进步，机器视觉将会有更广阔的应用前景。
预计在智能制造、智能医疗、智能交通等领域中，机器视觉将发挥更重要的作用。
机器视觉检测的基础知识【大全】
机器视觉检测的基础知识【大全】————————————————————————————————作者: ————————————————————————————————日期:机器视觉检测的基础知识~相机内容来源网络,由“深圳机械展（11万㎡，11０0多家展商,超10万观众）”收集整理!更多ｃnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展．相机都有哪些种类?我们常说的CCＤ就是相机么?除了2D平面相机,是否还有其他种类的相机,原理又是什么?下面这篇文章给您一一道来。
一，相机就是CCD么？通常，我们把所有相机都叫作CＣＤ,ＣCＤ已经成了相机的代名词。
正在使用被叫做CCD 的很可能就是ＣMOS。
其实CCＤ和CMOS都称为感光元件，都是将光学图像转换为电子信号的半导体元件。
他们在检测光时都采用光电二极管,但是在信号的读取和制造方法上存在不同。
两者的区别如下:二，像素。
所谓像素,是指图像的最小构成单位。
电脑中的图像，是通过像素(或者称为PＩＸＥL)这一规则排列的点的集合进行表现的。
每一个点都拥有色调和阶调等色彩信息,由此就可以描绘出彩色的图像。
▼例如:液晶显示器上会显示「分辨率:１280×1024」等。
这表示横向的像素数为１280,纵向的像素数为１０2４。
这样的显示器的像素总数即为1２8０×10２4=１，3１０,72０。
由于像素数越多，则越可以表现出图像的细节，因此也可以说「清晰度更高」。
三,像素直径。
所谓像素直径,是指每个ＣCＤ元件的大小，通常使用μｍ作为单位。
严谨的说，这个大小中包含了受光元件与信号传送通路。
（=像素间距,即某个像素的中心到邻近一个像素的中心的距离。
）。
也就是说,像素直径与像素间距的值是一样的。
如果像素直径较小，则图像将通过较小的像素进行描绘,因此可以获得更加精细的图像。
机器视觉与视觉检测知识点归纳
机器视觉与视觉检测知识点归纳
一、机器视觉概述
机器视觉是指机器通过摄像机或其他传感器抓取的图像与视频，经过
计算机算法处理得出的信息，实现有关图像的自动识别、分析、定位、测量、检测等功能的技术。
机器视觉在非破坏性检测、自动检测、测量、定位、跟踪等应用领域具有广泛的应用，如机器视觉模拟系统、机器视觉定
位系统、机器视觉检测系统等。
二、机器视觉流程
机器视觉的流程主要包括图像采集、图像预处理、视觉分析和应用等
四个步骤。
1.图像采集：首先，通过摄像机、传感器等对物体进行采集，将采集
到的图像信息输入计算机，实现照片的实时采集和存储。
2.图像预处理：然后，图像预处理的主要目的是将拍摄到的原图像进
行分割、增强、质量控制等操作，以提高图像识别的可靠性，提升视觉检
测的精度。
3.视觉分析：接下来，需要用视觉分析技术实现对图像的识别、定位、测量、比较等。
这一步骤可以通过图像分割和图像匹配来实现视觉物体的
检测。
4.应用：最后，需要根据实际情况，将机器视觉的结果应用到各种实
际场景中，如运动系统调整、自动设备控制、质量检测等。
机器视觉知识点归纳总结
机器视觉知识点归纳总结一、基本概念1. 图像与视频的基本概念图像是指由像素组成的二维数据，每个像素表示图像中的一个点的亮度和颜色。
而视频则是由一系列相继的图像组成的，每秒钟包含25~30帧图像。
在机器视觉中，图像和视频是最基本的数据类型，因此理解图像和视频的基本概念对于学习机器视觉至关重要。
2. 特征提取与描述特征是指图像或视频中的局部区域或结构，特征提取是指从原始图像中抽取出具有代表性和区分性的特征。
通常包括几何特征、颜色特征、纹理特征等。
特征描述是指用向量或矩阵等数据结构对提取出的特征进行表示和储存，以便进行后续的分析和处理。
3. 图像处理与分析图像处理是指采用数字图像处理技术对图像进行一系列的操作，如去噪、增强、分割、配准等。
图像分析则是指对图像进行解释和理解，包括目标检测、目标识别、目标跟踪等。
4. 神经网络与深度学习神经网络是一种模拟人脑神经元网络的数学模型，深度学习则是指基于多层神经网络的学习算法。
在机器视觉中，深度学习技术已经取得了很大的成功，如卷积神经网络（CNN）在图像识别、目标检测等领域的广泛应用。
5. 三维视觉三维视觉是指利用多个二维图像或视频重构出三维物体的形状和结构的技术。
它包括立体视觉、结构光、多视点等技术，常用于虚拟现实、医学影像学等领域。
二、常用算法1. 图像处理算法（1）滤波算法：用于去除图像中的噪声，如均值滤波、中值滤波、高斯滤波等。
（2）边缘检测算法：用于检测图像中的边缘结构，如Sobel算子、Canny算子等。
（3）图像分割算法：将图像分割成多个区域或对象，如基于阈值的分割、基于边缘的分割、基于区域的分割等。
（4）配准算法：用于将多幅图像进行配准，以便进行后续的处理和分析。
2. 特征提取与描述算法（1）HOG特征：Histogram of Oriented Gradients，是一种用于目标检测的特征描述方法。
（2）SIFT特征：Scale Invariant Feature Transform，是一种用于图像匹配和目标识别的特征描述方法。
视觉检测基础知识
视觉检测的基础知识
内容概略：
一、光源
二、镜头
三、相机
四、分辨率、精度、公差间的关系
视觉检测的基础知识（一）光源
觉检测硬件构成的基本部分和光源相关的最重要的两个参数就是光源颜色和光源形状。
2016-7A p o l工业机器视觉系统的前沿应用视
一、什么是颜色？
颜色是通过眼、脑和我们的生活经验所产生的一种对光的视觉效应，我们肉眼所见到的光线，是由波长范围很窄的电磁波产生的，不同波长的电磁波表现为不同的颜色，对色彩的辨认是肉眼受到电磁波辐射能刺激后所引起的一种视觉神经的感觉。
颜色具有三个特性，即色相，饱和度和明亮度。
▼简单讲就是光线照到物体，反射到眼中的部分被大脑感知，引起的一种感觉。
通过色相Hue，，饱和度Saturation和明亮度Value来表示，即我们常说的HSV。
当然，颜色有不止一种表示方法，RGB三原色也是另外一种表示方法。
但是对人类最直观感受的方式是HSV。
二，什么是HSV？
色相Hue
▼如果将色彩分类，可分为含有颜色的有彩色与不含颜色的无彩色（黑、白、灰）两种。
在有彩色中，红、蓝、黄等颜色的种类即称为“色相（Hue）”。
学习机器视觉的基础知识和技能
学习机器视觉的基础知识和技能第一章：机器视觉简介机器视觉是研究如何使计算机能够“看”的一门学科。
它利用计算机视觉、模式识别和图像处理等技术，将图像或视频信号转化为可理解的数据并进行分析。
机器视觉被广泛应用于自动驾驶、智能安防、医学影像分析等领域。
1.1 机器视觉的发展历程机器视觉的发展可以追溯到上世纪60年代，当时国际上的研究者开始尝试将图像转化为数字信号进行处理和分析。
随着计算机硬件和算法的不断进步，机器视觉的应用范围也不断扩大。
1.2 机器视觉的基本原理机器视觉的基本原理是通过图像采集设备获取图像，然后通过图像处理算法对图像进行分析和处理，最后得到所需的信息。
图像采集设备可以是相机、摄像机等，图像处理算法可以包括边缘检测、图像分割、特征提取等。
第二章：机器视觉的关键技术机器视觉的关键技术包括图像预处理、目标检测、目标跟踪和目标识别等。
2.1 图像预处理图像预处理是指对图像进行去噪、平滑、增强等操作，以便更好地进行分析和处理。
常用的图像预处理方法包括灰度化、降噪、直方图均衡化等。
2.2 目标检测目标检测是指在图像或视频中自动识别和定位感兴趣的目标物体。
常用的目标检测方法包括滑动窗口、卷积神经网络等。
2.3 目标跟踪目标跟踪是指在视频序列中追踪一个或多个运动目标的位置。
常用的目标跟踪方法包括卡尔曼滤波、相关滤波等。
2.4 目标识别目标识别是指识别图像中的对象属于哪一类别。
常用的目标识别方法包括支持向量机、深度学习等。
第三章：机器视觉的应用领域机器视觉的应用领域非常广泛，涉及到工业自动化、智能交通、智能安防、医学影像等多个领域。
3.1 工业自动化机器视觉在工业自动化中扮演着重要角色，可以用于产品质量检测、物体定位等。
例如，可以通过机器视觉系统检测产品表面缺陷、尺寸偏差等问题，提高生产效率和产品质量。
3.2 智能交通机器视觉在智能交通领域的应用非常广泛。
通过图像识别技术，可以实现交通监控、车辆自动驾驶等功能。
完整版机器视觉与视觉检测知识点归纳
完整版机器视觉与视觉检测知识点归纳机器视觉是一门研究如何让机器像人一样进行视觉感知和理解的领域。
视觉检测是机器视觉的一个重要分支，主要研究如何从图像或视频中检测出感兴趣的目标物体或特征。
以下是机器视觉与视觉检测的一些重要知识点的归纳：1.图像处理基础：了解数字图像的表示和处理方法，包括灰度图和彩色图的表示、像素操作、滤波器、图像增强等。
2.特征提取：通过特定的算法从图像中提取有用的特征，如边缘、角点、纹理等。
常用的特征提取方法有SIFT、SURF、HOG等。
3. 物体检测：在图像中定位和识别出感兴趣的物体。
常用的物体检测算法有Haar特征和级联分类器、基于深度学习的目标检测方法（如RCNN、YOLO、SSD等）。
4. 目标跟踪：在视频序列中实时跟踪目标的位置和形状变化。
常用的目标跟踪算法有卡尔曼滤波器、粒子滤波器、基于深度学习的跟踪方法（如Siamese网络、MOT等）。
5.三维重建：从多个图像或视频中恢复出场景的三维结构和姿态。
常用的三维重建方法有多视图几何、结构光、RGB-D相机等。
8.视觉SLAM：实时融合视觉感知和定位的技术，用于机器人导航、增强现实等领域。
常用的视觉SLAM系统有ORB-SLAM、LSD-SLAM等。
9.深度学习：利用多层次的神经网络来实现图像识别、目标检测等任务。
深度学习在机器视觉领域已经取得了很大的突破，如基于卷积神经网络（CNN）的图像识别、目标检测和分割等。
10. 数据集和评估：机器视觉和视觉检测的研究都需要大量的数据集进行算法训练和验证。
常用的数据集有ImageNet、COCO、PASCAL VOC等。
评估指标如准确率、召回率、精确率、平均精度均值（mAP）等。
11.实际应用：机器视觉和视觉检测在很多领域有广泛的应用，如智能监控、自动驾驶、工业自动化、医学图像分析、无人机等。
总结起来，机器视觉和视觉检测涵盖了图像处理、模式识别、机器学习、深度学习等多个领域的知识和技术。
机器视觉基础知识详解
机器视觉基础知识详解什么是机器视觉机器视觉是人工智能正在快速发展的一个分支。
简单说来，机器视觉就是用机器代替人眼来做测量和判断。
机器视觉系统是通过机器视觉产品（即图像摄取装置，分CMOS和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分布和亮度、颜色等信息，转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。
机器视觉系统的分类•智能相机•基于嵌入式•基于PC机器视觉系统的组成•图像获取：光源、镜头、相机、采集卡、机械平台•图像处理与分析：工控主机、图像处理分析软件、图形交互界面。
•判决执行：电传单元、机械单元机器视觉的工作原理机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。
机器视觉的应用案例一：机器人+视觉自动上下料定位的应用现场有两个振动盘，振动盘1作用是把玩偶振动到振动盘2中，振动盘2作用是把玩偶从反面振动为正面。
该应用采用了深圳视觉龙公司VD200视觉定位系统，该系统通过判断玩偶正反面，把玩偶处于正面的坐标值通过串口发送给机器人，机器人收到坐标后运动抓取产品，当振动盘中有很多玩偶处于反面时，VD200视觉定位系统需判断反面玩偶数量，当反面玩偶数量过多时，VD200视觉系统发送指令给振动盘2把反面玩偶振成正面。
该定位系统通过玩偶表面的小孔来判断玩偶是否处于正面，计算出玩偶中心点坐标，发送给机器人。
通过VD200视觉定位系统实现自动上料，大大减少人工成本，大幅提高生产效率。
案例二：视觉检测在电子元件的应用此产品为电子产品的按钮部件，产品来料为料带模式，料带上面为双排产品。
机器视觉基础知识
50% 分束片
.
29
六、软硬件知识--光源篇 常用照明技术
#5：结构光法——最简便的三维测量
激光或线性光 源
固定角度照射
三维深度信息
.
30
六、软硬件知识--光源篇 常用照明技术
#6：影子的利用——最不直接的测量
待测物高度信息
待测物长度信息
.
31
六、软硬件知识--光源篇 常用照明技术
典型系统由以下组成： •待测目标 •光源 •镜头 •相机 •图像采集卡 •图像处理软件 •输入输出板卡 •工业电脑
.
6
三、机器视觉系统基本构成
典型系统由以下组成： •待测目标 •光源 •镜头 •相机 •图像采集卡 •图像处理软件 •输入输出板卡 •工业电脑
“嵌入”
.
7
四、机器视觉系统应用分类
测量 （Measure）
• LED光源
• 其他（激光、紫外光等）
.
25
六、软硬件知识--光源篇 常用照明技术
#1：背光——测量系统的最佳选择
.
26
六、软硬件知识--光源篇 常用照明技术
#2：亮场——最直接的照明
.
27
六、软硬件知识--光源篇 常用照明技术
#3：暗场——适合光滑表面的照明
.
28
六、软硬件知识--光源篇 常用照明技术
象素值 = 0.2 MM
.
44
七、机器视觉系统搭建
获得完美图象的6大要素
#1：高系统精度
• 视野（FOV）
- 让视觉系统“关心”的部分尽可能“充满”视野。通俗来说，FOV越小越“好”。 - 相机分辨率相同视野越小系统精度越高 - 视野相同相机分辨率越高系统精度越高
《机器视觉》复习资料整理总结
《机器视觉》复习资料整理总结1.机器视觉的概念：利用成像系统代替人类的视觉作为输入，由计算机代替大脑完成处理和解释。
2.机器视觉的最终目标：使计算机像人一样，通过视觉观察和理解世界，具有自主适应环境的能力。
3.机器视觉的特点：机器视觉系统具有高效率、高度自动化等特点，可以实现很高的分辨率精度和速度。
机器视觉系统与被检测对象无接触，安全可靠。
4 机器视觉应用：基于机器视觉的仪表板总成智能集成测试系统。
金属板表面自动控伤系统。
汽车车身检测系统定位设备光学检测（检测物体内部有无异物划伤）4.机器视觉系统组成包括（典型的机器视觉系统）：图像采集单元（光源、镜头、相机、采集卡、机械平台），图像处理分析单元（工业控制机、图像处理分析软件、图形交互界面），执行单元（电传单元、机械单元）。
5.光源作用：用于被检测对象照明，突出对象的重要特征而抑制不必要特征。
6.互补光：色相间距离角度180度左右的色彩为互补色5.常见的光源：LED，荧光灯，卤素灯，氙灯，钠灯，。
大部分机器视觉照明采用LED补：热辐射光源：白炽灯，卤钨灯；气体放电光源：汞灯，钠灯，氙灯；LED发光二极管；激光光源，光纤激光器，自由电子激光器。
6.光源的种类：环形光源，Dome灯，条形灯，同轴灯等。
7.打光的方式：直接照射，背光照射，散射照射，暗场照射，低角度暗场照射，碗状光照明，同轴光照明等8.光源的作用：1.将感兴趣部分和其他部分的灰度值差异加大；2.尽量消隐不感兴趣部分；3.提高信噪比，利于图像处理； 4.减少因材质、照射角度对成像的影响。
9.镜头焦距：是指镜头光学后主点到焦点的距离，是镜头的重要性能指标。
镜头焦距的长短决定着拍摄的成像大小，视场角大小，景深大小和画面的透视强弱。
当对同一距离远的同一个被摄目标拍摄时，镜头焦距长的所成的象大，镜头焦距短的所成的象小。
根据用途的不同，照相机镜头的焦距相差非常大，有短到几毫米，十几毫米的，也有长达几米的。
机器视觉检测
机器视觉检测一、概念视觉检测是指通过机器视觉产品即图像摄取装置,分 CMOS 和CCD 两种将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作;机器视觉检测的特点是提高生产的柔性和自动化程度;二、典型结构五大块：照明、镜头、相机、图像采集卡、软件1.照明照明是影响机器视觉系统输入的重要因素,它直接影响输入数据的质量和应用效果;目前没有通用的照明设备,具体应用场景选择相应的照明装置;照射方法可分为：2.镜头镜头的选择应注意以下几点：焦距、目标高度、影像高度、放大倍数、影响至目标的距离、中心点/节点、畸变;3.相机按照不同标准可分为：标准分辨率数字相机和模拟相机等;要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD和面阵CCD；单色相机和彩色相机;为优化捕捉到的图像,需要对光圈、对比度和快门速度进行调整;4.图像采集卡图像采集卡是图像采集部分和图像处理部分的接口;将图像信号采集到电脑中,以数据文件的形式保存在硬盘上;通过它,可以把摄像机拍摄的视频信号从摄像带上转存到计算机中;5.软件视觉检测系统使用软件处理图像;软件采用算法工具帮助分析图像;视觉检测解决方案使用此类工具组合来完成所需要的检测;是视觉检测的核心部分,最终形成缺陷的判断并能向后续执行机构发出指令;常用的包括,搜索工具,边界工具,特征分析工具,过程工具,视觉打印工具等;三、关键——光源的选择1.光源选型基本要素：2.光源类型四、图像采集过程五、视觉检测分类1按照检测功能可划分：定位、缺陷检测、计数/遗漏检测、尺寸测量;2按照其安装的载体可分为：在线检测系统和离线检测系统;3按照检测技术划分,通常有立体视觉检测技术、斑点检测技术、尺寸测量技术、OCR技术等等;六、视觉检测应用同时,在交通行业的车牌识别和流量检测、药品行业的包装检测、饮料行业的容量检测和外包装检测、烟草行业的烟标检测和外包装检测、纺织行业的布匹瑕疵检测、五金行业的螺丝钉检测、运输行业的货物分拣、食品行业的水果分拣、电子行业的焊接检测和装配定位、钢铁行业的钢板表面缺陷检测、智能读表、智能抄表等都有应用;七、一套高品质的机器视觉检测系统,必须具备的条件1.高品质的成像系统成像系统被称为视觉检测设备的“眼睛”,因此“眼睛”识别能力的好坏是评价成像系统的最关键指标;通常,成像系统的评价指标主要体现在三个方面：1能否发现存在的缺陷基于图像方法进行的检测,所能够依据的最原始也是唯一的资料即是所采到的图像上的颜色或者亮度变化,除此之外,没有其他资料可供参考;所以,一个高品质的成像系统首先应该是一个能充分表现被检测物表面颜色变化的成像系统;因此除了选择具有高清晰度的相机与镜头之外,用以营造成像环境的光照设计也显得非常重要,有时候甚至会出现为特殊缺陷专门设计的光照系统;经常所说的100%质量检测系统,实际上指的是在能够充分表现各种缺陷的图像中的100%全检;2能够发现的缺陷的最小尺寸数字图像的最小计量单位是像素pixel,它本身并不代表被摄物实际的尺寸大小;被摄物实际尺寸大小与像素之间的关联是通过一个叫做分辨力的物理量来完成的;分辨力指的是每单位像素代表的实际物体尺寸;分辨力数值越小,图像的精细程度就越高,检测系统能够发现的缺陷尺寸就越小,检测精度就越高;3能否足够快地摄取图像如同人眼看运动物体一样,当物体运动的足够快时,人眼就不能再清晰的观察到物体的全部;机器视觉检测系统的“眼睛”摄像机也有一个拍摄速度上限,即相机主频;当被摄物的运行速度超出了摄像机的主频上限时,摄像机就不能获得清晰、完整的图像,检测就不能正常地继续下去;摄像机主频越高,采集速度也就越快,检测才能保持高效进行;因此,是否采用了足够高主频的摄像机也是评价一个成像系统是否高品质的关键因素;2.成熟的图像处理与分析算法图像处理与分析算法在整个检测系统中相当于人工检测时人脑的判断思维,由于机器视觉是一个实践性很强的学科,评价一个算法的好坏更多的是依赖于实际应用的验证而非考察算法中是否采用了比较先进或高深复杂的理论;因此一个能够充分模拟人脑判断过程与方法并且稳定、高效的图像处理与分析算法才是我们需要的,也就是所谓的成熟的处理与分析算法;因此,在设计处理算法时,需要充分分析人的判断过程,并将其转换成计算机的语言;3.可操作性好可操作性好主要要求检测设备的应用操作要具备简洁、方便并易于理解的特点;比如系统有友好的人机交互界面、良好的导向性操作设计等;4.稳定的其他配套设施其他配套设施指的是除了检测系统以外的设施,如传输控制平台、缺陷处理装置剔除、报警、标记等;对配套设施的要求是必须运行稳定、信号响应及时、迅速;八、机器视觉系统设计难点第一：打光的稳定性工业视觉应用一般分成四大类：定位、测量、检测和识别,其中测量对光照的稳定性要求最高,因为光照只要发生10-20%的变化,测量结果将可能偏差出1-2个像素,这不是软件的问题,这是光照变化,导致了图像上边缘位置发生了变化,即使再厉害的软件也解决不了问题,必须从系统设计的角度,排除环境光的干扰,同时要保证主动照明光源的发光稳定性;当然通过硬件相机分辨率的提升也是提高精度,抗环境干扰的一种办法;第二：工件位置的不一致性一般做测量的项目,无论是离线检测,还是在线检测,只要是全自动化的检测设备,首先做的第一步工作都是要能找到待测目标物;每次待测目标物出现在拍摄视场中时,要能精确知道待测目标物在哪里,即使你使用一些机械夹具等,也不能特别高精度保证待测目标物每次都出现在同一位置的,这就需要用到定位功能,如果定位不准确,可能测量工具出现的位置就不准确,测量结果有时会有较大偏差;第三：标定一般在高精度测量时需要做以下几个标定,一光学畸变标定如果不是用的软件镜头,一般都必须标定,二投影畸变的标定,也就是因为安装位置误差代表的图像畸变校正,三物像空间的标定,也就是具体算出每个像素对应物空间的尺寸;不过目前的标定算法都是基于平面的标定,如果待测量的物理不是平面的,标定就会需要作一些特种算法来处理,通常的标定算法是解决不了的;此外有些标定,因为不方面使用标定板,也必须设计特殊的标定方法,因此标定不一定能通过软件中已有的标定算法全部解决;智能制造领域中,工业机器人的定位是所有功能中相对较难的一种,由于对于作业精度和作业速度的需求,该功能的难点主要在于标定图像坐标系与外部坐标系的映射精确度与标定速度的提升,定位过程中的精确度与速度的提升等;第四：物体的运动速度如果被测量的物体不是静止的,而是在运动状态,那么一定要考虑运动模糊对图像精度模糊像素=物体运动速度相机曝光时间,这也不是软件能够解决的;第五：软件的测量精度在测量应用中软件的精度只能按照1/2—1/4个像素考虑,最好按照1/2,而不能向定位应用一样达到1/10-1/30个像素精度,因为测量应用中软件能够从图像上提取的特征点非常少;。
机器视觉知识点总结
机器视觉知识点总结一、机器视觉概述机器视觉是一门研究如何使计算机“看”的技术，它利用计算机技术模拟人类的视觉功能，通过图像传感器采集目标信息，利用计算机进行分析与处理，进而实现对目标检测、识别、跟踪和理解等功能。
机器视觉技术被广泛应用于工业自动化、智能监控、智能交通、医学影像、军事侦察、机器人和虚拟现实等领域。
二、机器视觉基础知识1. 图像采集：图像采集是机器视觉的起点，图像可以通过摄像头、扫描仪、雷达和卫星等设备获得。
在进行图像采集前，需要考虑光照、角度、距离和分辨率等因素。
2. 图像处理：图像处理是指对采集到的图像进行预处理，包括颜色空间转换、滤波、锐化、边缘检测、图像分割等技术，目的是减少图像噪声、增强目标轮廓和提取目标特征。
3. 特征提取：特征提取是指从处理后的图像中抽取目标的关键特征，常用的特征包括纹理、形状、颜色、边缘等。
特征提取的目的是对目标进行描述和区分。
4. 目标检测：目标检测是利用特征提取技术，对图像中的目标进行定位和识别，常用的目标检测方法包括模板匹配、边缘检测、统计学方法、神经网络等。
5. 目标跟踪：目标跟踪是指在连续图像序列中，对目标的位置和运动轨迹进行跟踪，常用的目标跟踪方法包括卡尔曼滤波、粒子滤波、神经网络等。
6. 目标识别：目标识别是对检测到的目标进行进一步的识别和分类，实现对目标的自动识别和判别，常用的目标识别技术包括支持向量机、决策树、深度学习等。
三、机器视觉技术应用1. 工业自动化：机器视觉在工业领域的应用非常广泛，可以用于产品外观检测、质量控制、零件定位和装配、自动化检测等。
2. 智能监控：机器视觉技术可以用于监控系统，包括人脸识别、车牌识别、行人检测、烟火检测等，实现智能化监控和安全防范。
3. 智能交通：机器视觉可以应用于智能交通系统，包括车辆识别、交通流量检测、路况监测、智能停车等，提高交通管理效率和安全性。
4. 医学影像：机器视觉在医学影像诊断中的应用逐渐增多，包括医学图像分析、肿瘤检测、器官定位、医学影像处理等。
