矿用气动注浆泵
3ZBQS1210型煤矿用双液气动注浆泵说明书

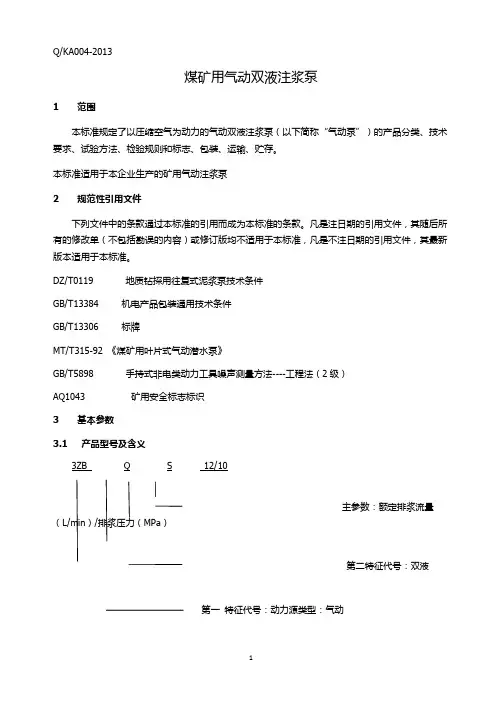

煤矿用气动双液注浆泵1 范围本标准规定了以压缩空气为动力的气动双液注浆泵（以下简称“气动泵”）的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于本企业生产的矿用气动注浆泵2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
DZ/T0119 地质钻探用往复式泥浆泵技术条件GB/T13384 机电产品包装通用技术条件GB/T13306 标牌MT/T315-92 《煤矿用叶片式气动潜水泵》GB/T5898 手持式非电类动力工具噪声测量方法----工程法（2级）AQ1043 矿用安全标志标识3 基本参数3.1 产品型号及含义3ZB Q S 12/10主参数：额定排浆流量（L/min）/排浆压力（MPa）第二特征代号：双液第一特征代号：动力源类型：气动类型代号：3缸煤矿用柱塞注浆泵3.2 基本参数基本参数应符合表1规定表14 技术要求4.1基本要求4.1.1产品应符合本标准的规定，并应按照规定程序批准的图样及技术文件制造。
4.1.2本标准未涉及的内容，必须符合国家及煤炭行业的现行标准或有关规程、规范的规定。
4.1.3产品使用有矿用产品安全标志管理要求的元部件时，该元部件应具有矿用产品安全标志准用证。
4.2 外观4.2.1产品外观应整洁，表面不得有飞边、毛刺、损伤等缺陷。
4.2.2各连接件应连接牢固、无松动现象。
4.2.3各外露传动件应设置符合安全要求的防护罩。
4.3安全性能4.3.1产品在空载运行时，无紧涩现象，不得有异常的声响、振动和外泄漏现象，不应有倾翻现象。
4.3.2产品排浆系统在1.5倍额定压力下运行3min，不允许出现元件破损、变形、渗漏、爆裂等现象。
4.3.3 产品气路系统在1.5倍额定气压下，保压3min，不允许出现破损、变形、渗漏、爆裂等现象。
煤矿高分子材料用注浆装置技术要求研究与性能分析

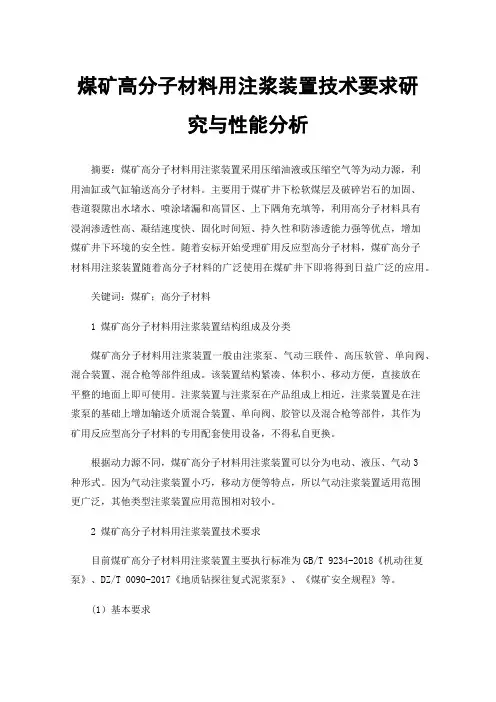

煤矿高分子材料用注浆装置技术要求研究与性能分析摘要：煤矿高分子材料用注浆装置采用压缩油液或压缩空气等为动力源，利用油缸或气缸输送高分子材料。
主要用于煤矿井下松软煤层及破碎岩石的加固、巷道裂隙出水堵水、喷涂堵漏和高冒区、上下隅角充填等，利用高分子材料具有浸润渗透性高、凝结速度快、固化时间短、持久性和防渗透能力强等优点，增加煤矿井下环境的安全性。
随着安标开始受理矿用反应型高分子材料，煤矿高分子材料用注浆装置随着高分子材料的广泛使用在煤矿井下即将得到日益广泛的应用。
关键词：煤矿；高分子材料1 煤矿高分子材料用注浆装置结构组成及分类煤矿高分子材料用注浆装置一般由注浆泵、气动三联件、高压软管、单向阀、混合装置、混合枪等部件组成。
该装置结构紧凑、体积小、移动方便，直接放在平整的地面上即可使用。
注浆装置与注浆泵在产品组成上相近，注浆装置是在注浆泵的基础上增加输送介质混合装置、单向阀、胶管以及混合枪等部件，其作为矿用反应型高分子材料的专用配套使用设备，不得私自更换。
根据动力源不同，煤矿高分子材料用注浆装置可以分为电动、液压、气动3种形式。
因为气动注浆装置小巧，移动方便等特点，所以气动注浆装置适用范围更广泛，其他类型注浆装置应用范围相对较小。
2 煤矿高分子材料用注浆装置技术要求目前煤矿高分子材料用注浆装置主要执行标准为GB/T 9234-2018《机动往复泵》、DZ/T 0090-2017《地质钻探往复式泥浆泵》、《煤矿安全规程》等。
(1）基本要求除满足GB/T 9234-2018《机动往复泵》、DZ/T0090-2017《地质钻探往复式泥浆泵》等标准要求外，还应满足：(1)注浆过程中，对于泄漏的浆液或安全阀开启排出的浆液，应配置回收装置（或回收桶）；(2)外露部件不得使用轻金属材质。
(2）安全要求(1)装置组成必须完整，至少应包括动力装置（注浆泵）、混合装置、软管、喷浆管（喷涂用）、单向阀、安全阀、三通阀、压力显示装置等，其中纳入安标管理的产品应取得安全标志；(2)注浆装置配置的单向阀开启压力不得大于1 MPa，开启灵活可靠。
煤矿用注浆泵使用说明书
2ZBL-63/4-7.5煤矿用漏斗下料注浆泵使用说明书镇江市江城注浆设备有限公司电话：一、泵的使用范围煤矿用漏斗下料注浆泵2ZBL-63/4-7.5所执行标准编号为Q/HSB001-2005，该泵可注一般水泥浆，更适用含沙泥浆（颗粒直径≤3mm,含砂量≤30%）的压力注浆。
经过筛选的粉煤灰、锯末，掺入泥浆形成的粘稠泥液，该泵也能正常吸入、注出。
该泵是矿山巷道堵漏水注浆、煤矿井下灭火注浆、隧道壁后充填注浆、建筑基坑锚杆孔内注浆、水利堤坝加固注浆及多种工程注浆中的一种中低压常规注浆设备，也是各种注浆工程中使用较为广泛的一种注浆泵。
产品型号组成及意义：2Z B L——□/□-□电机功率kW额定排量L/min；压力MPa漏斗下料注浆泵双柱塞警告：1、该泵不允许超过额定压力使用。
2、在煤矿井下使用时：(1)必须使用YBK2-132M-4型防爆电机；(2）必须使用阻燃三角皮带。
二、技术参数三、泵的结构煤矿用漏斗下料注浆泵2ZBL-63/4-7.5为双缸单作用往复式泵，进浆口为漏斗处，是强制式进浆，故非常适用粘稠浆液的注浆工作。
电机将动力传至曲轴箱（4）传动轴（20）见装配图，由小齿轮（21）带动大齿轮（7）带动曲轴（11）旋转，（曲轴两偏心轴颈按180º分布），曲轴连接两连杆（8），经十字头（28）导向，完成旋转运动至直线往复运动的转换。
拉杆（60）将十字头的直线往复运动传至柱塞（54），形成泵头（85）腔内的吸排浆功能。
四只阀球（33）与阀板组成2组进排浆阀。
上部为进浆阀，下部为排浆阀，阀球与阀板阀口的间隙≥3mm，出浆壳（50）连接三通（46），三通上部装空气室（37）﹑安全阀(39)，安全阀压力调至4MPa开启。
三通前部装出浆接头（44），由此出浆。
柱塞的密封用V型密封圈（56），通过压紧螺套（59）压紧，获得对柱塞的密封作用。
压紧螺套用专用工具或ø8圆棒旋转压紧V型密封圈。
四、泵的使用操作曲轴箱内加30号机油，约8升，可通过油尺观察。
矿用气动注浆泵
矿用气动注浆泵应用范围
1、 在建筑工程中，用于垂直极水平输送灰浆。 2、 在冶金钢铁部门中，用于维修高炉极其他设备。 3、 在国防工程、人防工程极矿山、坑道施工中用于灌 浆。 4、 在化工部门中，用于输送浆状原料（色浆、涂料）、 磁性材料和其它介质。 5、 在农田、水利工程中，用于加固大坝。沙地打井用 于加固井壁等。 6、 在铁路建设中，用于桥梁、涵洞的灌浆加固。 7、 在火力发电厂用于输送粉煤灰灰浆。 8、 预应力构件工程用于灰浆注入扩张等。 9、 在公路路面维护中，用于水泥砼路面底脱空压浆。
2ZBQ-9/3矿用气动注浆泵技术参数
额定排量 9L/min 额定压力 3MPa 砂缸数量 2个 进浆管出浆管内直径 φ32mm 整机重量 60Kg
谢谢聆听
矿用气动注浆泵
kate006
目 录
CONTENTS
01 矿 用 气 动 注 浆 泵 产 品 介 绍 02 矿 用 气 动 注 浆 泵 产 品 特 点 03 矿 用 气 动 注 浆 泵 应 用 范 围 04 矿 用 气 动 注 浆 泵 技 术 参 数
矿用气动注浆泵产品介绍
矿用气动注浆泵主要用于煤矿、铁矿等井 壁防水、加固注浆工程，以极地铁、隧道、 水利、建筑等注浆堵水极破碎岩层的注浆 固结工程。在易燃，易爆，强磁、辐射， 多尘埃，温度变化大以极淋水的场所，均 可以安全使用。可无级调量，只要控制气 源开关的大小，就能改变进浆的流量，亦 可定压自动变量，即排浆量随着注浆压力 的增加而减小。
矿用气动注浆泵产品特点
1. 体积小、重量轻、移动搬运方便，适应 移动频繁的多点注浆。 2. 由于采用气压传动，使泵的注浆性能非 常适合于注浆压力低时需要大流量，而注 浆压力升高时需要小流量的工况。 3. 因采用气压传动在易燃、高爆、淋水、 尘埃大等工作环境下也可使用。 4. 在浆液比要求不十分严格的条件下可用 一泵就可实现双液注浆，大大降低施工设 备购置费用。
气动注浆泵如何使用
气动注浆泵操作规范：1〕管路连接前先将管口檫拭干净，然后开气吹一吹管路中的杂质，再进行连接，以保证气源的清洁；保证各部件安装正确可靠，无损坏和失灵状况。
2〕观察油雾器中是否有足够的润滑油，并使油雾器上的供油开关开启一定角度，严禁油雾器无油工作，观察分水过滤器，工作中及时清除过滤出的水。
3〕先将进气阀门开启一个小角度，观察各部件是否工作正常，各接头有无泄漏；当泵满负荷工作后，再将进气阀门开到最大。
4〕注浆比例更换或注浆材料更换时，需要把各个注浆缸解体后仔细清洗。
（建议购买两套注浆缸，分别用于不同材料）5〕注浆前，要先吸机油清洗注浆缸和注浆管路，同时检查注浆缸和注浆管路的密封及畅通情况，或根据注浆情况采用专门的清洗方式。
6〕注浆中要时常观察的办项：压力表显示的压力值A 组份和B 组份的混合比泵活塞的运动速随时观察料桶，看吸浆比例是否正确，如果比例不对，应调节进料管处阀门；如果比例仍不对，观察各出浆压力表（压力值有波动，但不会有回零现象），如有回零现象，则该注浆缸可能有内泄漏，应更换注浆缸密封。
7〕每次停止施工后都应及时清洗，停泵超过10小时也要清洗。
8)注浆施工时的注意事项：a〕不得将出料口正对人的身体；b〕泵工作时，身体应与其运动部件保持距离，防止身体受到伤害；c〕切勿拖拽软管移动注浆泵；软管勿置于交通区域、锋利边缘、运动部件和高温表而；有比力供给时切勿移动注浆泵。
d〕不要长时间空载或高速轻载运行，以免损坏各活动部件。
e )气源压力不得超过0_7 Mpa 。
9〕停止注浆施工和清洗泵操作：i . 将吸料管放进一个盛有约25升专用清洗剂的桶内；ii . 打开进气球阀，用专用清洗剂冲洗出料管和注浆枪；iii . 打开卸压球阀，关闭出料球阀，循环清洗缸体，约20分钟;iv . 关进气球阀，注意活塞停靠在下方位置；V. 拆下进气软管；VI. 把泵放在安全和交通方便的地方；豫工机械设备是一家集矿山开采设备、隧道施工设备、路桥梁面施工等设备的研发、生产、销售为一体的大型工程机械生产企业。
注浆泵 工作原理

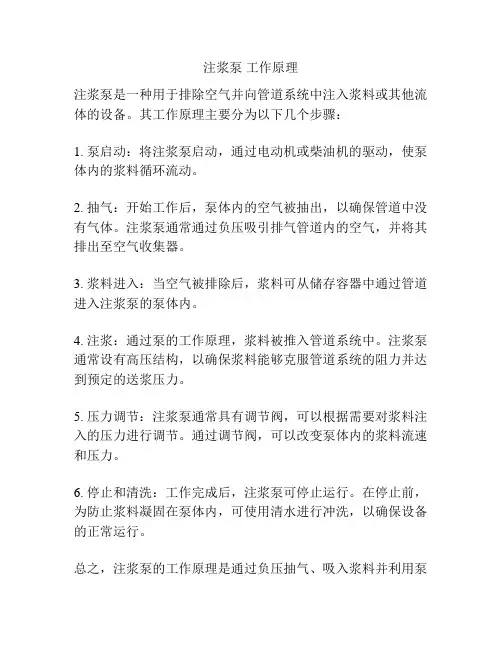

注浆泵工作原理
注浆泵是一种用于排除空气并向管道系统中注入浆料或其他流体的设备。
其工作原理主要分为以下几个步骤：
1. 泵启动：将注浆泵启动，通过电动机或柴油机的驱动，使泵体内的浆料循环流动。
2. 抽气：开始工作后，泵体内的空气被抽出，以确保管道中没有气体。
注浆泵通常通过负压吸引排气管道内的空气，并将其排出至空气收集器。
3. 浆料进入：当空气被排除后，浆料可从储存容器中通过管道进入注浆泵的泵体内。
4. 注浆：通过泵的工作原理，浆料被推入管道系统中。
注浆泵通常设有高压结构，以确保浆料能够克服管道系统的阻力并达到预定的送浆压力。
5. 压力调节：注浆泵通常具有调节阀，可以根据需要对浆料注入的压力进行调节。
通过调节阀，可以改变泵体内的浆料流速和压力。
6. 停止和清洗：工作完成后，注浆泵可停止运行。
在停止前，为防止浆料凝固在泵体内，可使用清水进行冲洗，以确保设备的正常运行。
总之，注浆泵的工作原理是通过负压抽气、吸入浆料并利用泵
的压力将浆料注入管道系统中。
它在建筑工程、隧道施工等领域中有着广泛的应用。
注浆泵操作规程
注浆泵操作规程注浆泵操作规程一、引言注浆泵是一种常用的工程设备，广泛应用于建筑、地铁、矿山等工程中。
为了保证施工的顺利进行，确保作业人员的安全，制定一套科学严谨的操作规程是十分必要的。
本文将详细介绍注浆泵的操作规程，以指导作业人员正确、安全地进行操作。
二、设备准备1. 检查设备：在开始操作之前，操作人员应先检查注浆泵的外观是否完好，各部件是否正常工作，如电机、液压系统、输送管路等。
若发现有损坏或异常，应立即停止使用并报告相关人员。
2. 维护设备：对注浆泵进行定期的维护保养是非常重要的，操作人员应确保设备是在良好的工作状态下使用。
维护内容包括清洁设备、加注润滑油等，具体操作可参考设备操作手册。
三、操作前准备1. 确定施工区域：操作人员需明确设备的放置位置和施工区域范围，并在此区域内做好防护措施，确保人员和设备的安全。
2. 建立喷浆试验模型：根据实际情况，在施工区域内进行喷浆试验，以确定浆液的配比和喷射效果是否符合要求。
3. 安装输送管路：操作人员应根据实际情况安装输送管路，确保管路连接紧密、无漏浆现象，并注意保证管道与地面间有一定的间隙。
四、操作流程1. 打开设备：按照设备操作手册要求，将注浆泵主机电源和控制面板电源打开。
2. 填装浆液：根据喷浆试验结果确定的浆液配比，将浆液倒入配浆罐中，然后通过管路输送到搅拌器中。
3. 开始注浆：根据施工要求，将泵管的注浆端放入设备内，打开注浆泵的输送开关。
4. 调节浆液流量：根据实际情况，操作人员可通过控制面板上的调节阀来调节浆液的流量，确保注浆的效果。
5. 监测注浆效果：在注浆过程中，操作人员需要不断地观察施工现场以及注浆效果，并及时根据实际情况进行调整和维护。
五、操作注意事项1. 操作人员应佩戴安全帽、工作服、防护眼镜等个人防护用品，并注意保持工作场所的整洁。
2. 在操作过程中，严禁随意触摸电气元件和液压元件，以免造成触电或液压事故。
3. 使用注浆泵时，操作人员应站在设备后方，避免受到机械部件的伤害。
钻探工程风动注浆泵的研制及应用
（瑚 ３ 免电源搭火 ，直接使用压缩空气作 为动 力 ，极 大节 省 了注 浆前 的 准备 时 间和注 浆 后 的 回收清 理时 间 ，使员 工 劳动 强度 大 大 降低 。 （￣Ｉ 单 ， 于安 装 。 ４Ｌ ） Ｉ简 便 用废 旧铁 质焊 接 加 工 一 次 加工 成 型 后 ， 易 损坏 ， 不 不需 维 护 ， 且搬家挪移方便 ，增加了开机率 ，节约了时 间 ， 高 了功效 。 提 （大 大提 高 了工作 效 率 ， 约 了原 材料 ， ５ ） 节 降低 了生 产成 本 。 ５ ＿和社 会效 益 ： 经： 弈 ５１ 济效益 ．经 （与 电动 注浆 泵 相 比 ， 工方 法简 单 、 １ ） 施 快 速 、 用廉 价 的风力 ， 少 了 电 的使用 ， 约 使 减 节 了能 源 。 （避 免机 电设 备 搭火 、拆 卸等 工 作工 作 ２ ） 量 ， 约 了人 力 ， 高 了效 益 。 节 提 （避免了机电维修及机电事故，提高 了 ３ ）
题 及 时处 理 。
４效果 应用 （进 气系 统采 用 快速 连接 装置 ，操作 更 ２ ） （胺 全性 能大 大 提高 。减 少装 、 、 环 为 方便 。 １ 打 运 节， 避免 了装、 运环节 中的不安全因素， 打、 因 （体 积小 巧 ， 构合 理 ， 方便 。 ３ ） 结 安装 改造 后 的注 浆泵 整 泵体 积 小仅 有 ２Ｋ ， 用 ０ ｇ使 （维 修保 养 方便 ，注要 用 拉胡 起 吊便 可 以 工 清洗 。 搬 动 挪移 。 （利 用现 有 废 旧材料 即可 加工 ，节 约 资 ５ ） （埔ｉ 的使用 有 效 的控 制浆 液 的流量 源 。 ２ 止阀 结论 大小 ， 封孔 质量 。 提高
（） 调 制 好 的 浆 液 倒 入 漏 斗 进 入容 器 ２ 将 内， 当容器 内装 满浆 液 时 ， 把漏 斗与 容 器相 连 的截 止阀 关闭 ， 开压 风处 的球 阀 ， 过球 阀 打 通 控 制 风 压 将 进 入容 器 内的浆 液 压 入 注浆 管 ， 从 而 对钻 孔进 行注 浆封 孔 。 （） 浆 结 束 后 对 容 器 也 不 需 要 进 行 清 ３注
气动注浆泵参数
气动注浆泵参数
气动注浆泵是一种广泛应用于建筑工程、矿业、隧道等领域的注浆设备。
它的主要参数包括以下几个方面：
压力范围：气动注浆泵的压力范围通常在0-10MPa之间。
在这个范围内，用户可以根据实际需求调整压力，以达到所需的注浆效果。
流量：气动注浆泵的流量通常以L/min或L/h为单位。
流量的大小直接影响到注浆的速度和效率。
一般来说，气动注浆泵的流量范围在20-60L/min之间。
气缸尺寸：气动注浆泵的气缸尺寸通常以英寸为单位，常见的尺寸有2英寸、4英寸等。
气缸尺寸越大，泵的排浆量越大，但同时泵的重量和体积也会相应增加。
功率：气动注浆泵的功率通常以马力或千瓦为单位。
功率越大，泵的输出能力越强，但同时耗能也会相应增加。
吸程：气动注浆泵的吸程指的是泵能够吸取浆液的最大距离。
这个参数对于在不同地形和环境下使用泵具有重要意义。
一般来说，气动注浆泵的吸程在10-30m之间。
重量：气动注浆泵的重量通常以千克或吨为单位。
重量越轻，移动和操作泵越方便，但同时泵的结构和材料可能也会受到限制。
材质：气动注浆泵的缸体、阀等关键部件一般采用耐腐蚀、耐磨的材料制造，以确保泵的使用寿命和可靠性。
附件配置：气动注浆泵通常配备多种附件，如吸浆管、注浆管、压力表、调压阀等，以满足不同工况下的注浆需求。
以上是气动注浆泵的主要参数介绍。
选择合适的气动注浆泵需要考虑实际工程需求、场地条件、工期要求等多个因素，并结合上述参数进行综合评估。
矿用注浆泵的参数与工作原理
注浆泵具有耗能小，振动小， 噪音小，体积小，效率高，性能稳 定可靠，压力和流量调节方便，使 用寿命长等优点。常见的矿用注浆 泵有：气动注浆泵，双液注浆泵， 挤压式注浆泵，活塞式注浆泵等产 品。
矿用注浆泵产品性能
（一）、注浆泵应具有较大的排浆量调节范围，一般注浆终量与注浆 始量的变化约为8~10倍。注浆终量小，证明了填满压实的好。 （二）、注浆泵应具有可靠的压力控制能力。因为注浆“填满压实” 势必形成注浆泵的超压，此时泵应及时的减少排浆量,以降低浆液在缝 隙中的流动阻力，从而避免发生注浆压裂、路面凸起、机械事故等情 况。注浆泵最好具有随注浆压壹捌伍伍叁柒壹伍柒陆伍力变化而自动 调节排浆量的性能。 （三）、注浆泵应当操作维修简单，使用安全可靠。因为注浆泵使用 的浆液易于沉淀、凝固，注浆泵必须保证每次注浆中途不得停顿（应 做好注浆前的预防性检修）。矿井下作业条件艰难，注浆泵必须使用 可靠，绝对防爆。
矿用注浆泵参数
项目
单位 MPa
参数值 0.5 ≥40
矿用注浆泵广泛应用于： 气源压力
1、 在建筑工程中，用于垂直及水平输送灰浆。 往复次数 次/分
2、 在冶金钢铁部门中，用于维修高炉及其他设备。 m3/min 耗气量
3、 在国防工程、人防工程及矿山、坑道施工中用于灌浆。 in. 通气管径 3/4,或25K型快速接头
4、 在化工部门中，用于输送浆状原料（色浆、涂料）、磁性材料和其它介质。 in. 3/4 吸浆管径
5、 在农田、水利工程中，用于加固大坝。沙地打井用于加固井壁等。 mm. 排浆管径
6、 在铁路建设中，用于桥梁、涵洞的灌浆加固。 混合比 7、 在火力发电厂用于输送粉煤灰灰浆。 MPa 额定压力 (气源压力0.5MPa) 8、 预应力构件工程用于灰浆注入扩张等。 L/min 额定流量 (排浆压力10MPa) 9、 在公路路面维护中，用于水泥砼路面底脱空压浆。
矿用气动注液泵组装流程
矿用气动注液泵组装流程Assembling a mining pneumatic injection pump involves a series of steps that require attention to detail and precision. The process starts with gathering all the necessary components and tools in a clean and organized workspace. Each part must be inspected for defects or damage before proceeding with assembly to ensure the quality and performance of the pump.矿用气动注液泵的组装过程需要注意细节和精确度。
在整洁有序的工作空间中聚集所有必要的部件和工具。
在继续组装之前，必须检查每个部件是否存在缺陷或损坏，以确保泵的质量和性能。
The next step involves following the assembly instructions provided by the manufacturer to ensure the correct sequence and method of assembling the pump. It is crucial to pay attention to any specific requirements or restrictions mentioned in the instructions to avoid mistakes that could affect the functionality of the pump. Taking your time and being patient during this step can help prevent errors and ensure the pump is assembled correctly.接下来的步骤涉及按照制造商提供的组装说明进行操作，以确保正确的组装顺序和方法。
气动注浆泵产品介绍
气动注浆泵用途介绍气动注浆泵主要用于煤矿、铁矿等井壁防水、加固注浆工程，以及地铁、隧道、水利、建筑等注浆堵水及破碎岩层的注浆固结工程。
该泵使用压缩空气作为动力，具有体积小，重量轻、不会超载的特点。
在易燃，易爆，强磁、辐射，多尘埃，温度变化大以及淋水的场所，均可以安全使用。
2ZBQ-20/5型煤矿用气动注浆泵(以下简称注浆泵)所执行的标准为Q/1099-2010《2ZBQ系列煤矿用气动注浆泵》。
主要用于井下巷道锚杆支护注浆，以及地铁、隧道、水利建筑等注浆堵水及破碎岩层的注浆固结工程。
1.工作原理压缩空气经阀、空气过滤减压阀、油雾器到达气控换向阀和行程换向阀，气缸活塞推动行程换向阀换向来控制气控换向阀换向，推动气缸拉杆往复运动，通过吸排浆阀。
完成吸浆和排浆工作。
空气过滤减压阀上的压力显示是气压调节减压后的压力，空气过滤减压阀为定值式减压阀，具有自动调节输出气体流量，而保持输出气体压力不变的性能，由此构成了该泵的自动控制排量大小，该泵自动调节性能，比其他形式操作调节的注浆泵调节控制更及时准确，因而可以缩短注浆时间保证注浆质量。
2.结构（装配图）该泵主要由气缸、浆缸、吸排浆阀吸排浆管和气源处理三大件组成。
3.安标配套件当该泵在煤矿使用时，应使用具有煤矿安全标志并在安标有效期内的阻燃抗静电高压胶管，其型号为：KJRB2-13,我公司所配套的高压胶管安标号为：20045560。
产品特点：1.注浆泵采用气压传动、体积小、重量轻、只需一两个人就可搬迁。
2.可以在易燃、易爆、多尘埃及淋雨等严重恶劣环境下工作。
3.可无级调量，能定压自动变量，即排浆量随着注浆压力的增加而减小。
4.主要用于单液注浆，也可按1：1双液注浆。
基本性能参数操作与维护1.开泵前的准备（1）泵应水平放置，油雾气内注入30#机油至上刻线，柱塞及行程换向阀顶杆处等运动部位滴少许机油。
（2）按特性曲线图，调节过滤减压阀至所需的供气压力。
（气压与排浆压力约1：10）2.注浆中的操作（1）该泵具有自动控制性能，可以自动调节排浆量，在注浆过程中不要人为的调节，如需中途改变注浆量，可以调节球阀的开口大小。
ZBQ7_3.5气动注浆泵说明书
安标号：ZBQ-7/3.5煤矿用气动注浆泵使用说明书（执行Q/SDYT 03-2011企业标准）山东跃通矿山工程技术有限公司2011.02ZBQ-7/3.5煤矿用气动注浆泵一、特点及用途ZBQ-7/3.5煤矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。
该注浆泵体积小，重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
二、型号编制方法、基本性能参数2.1 型式注浆泵为柱塞往复式单液注浆泵。
3.2 型号主参数：额定输出流量/额定输出压力 (升/分钟)/兆帕第一特征：气动产品类别：注浆泵3.3 基本参数ZBQ-7/3.5型矿用气动注浆泵的基本参数表１1、保证压气气源清洁，不得有过多的水分和污物，保证气源有润滑系统。
可选配我公司提供油雾器。
2、气源管应先接通风管，吹净杂物，然后与注浆泵连接可靠。
3、先将泵的进浆口浸到清水中，慢慢打开进气球阀，保证注浆管道通畅，密封处无泄漏。
4、浆液应混合均匀，无团块，不过稠。
及时清理桶角和边上凝固材料，以免掉入浆液内。
5、将泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到适宜的注浆速度。
6、泵在停止工作后应马上浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。
7、在切断气源和排浆管后，定期卸开下法兰的螺丝钉，抽出注浆缸，彻底清除注浆残留的材料。
8、清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。
9、不要使泵空载或轻载高速运行，以免损坏各活动部件。
10、气源压力不得超过0.7MPa。
11、在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管接头和排气罩内进入杂物。
四、维修说明1、拆除下法兰螺丝钉，抽出注浆缸，必要时拧下进浆帽。
2、将小活塞杆两端的螺母拧松，拆下小活塞杆。
气动泵工作原理及构造
气动泵工作原理及构造
气动泵是一种利用气体能量传递来进行工作的泵。
其工作原理是依靠气体的压缩和释放来产生压力差，从而驱动液体或气体流动。
气动泵通常由压缩气源、气动活塞和泵体构成。
气动泵的构造主要包括泵体、活塞、进出口阀和密封装置等。
泵体通常由金属材料制成，具有一定的强度和耐腐蚀性。
泵体内部有一根活塞，通过压缩气体的作用，在压缩室内产生高压，将液体或气体推向出口。
进出口阀主要用于控制流体的进出方向，通常采用球阀、蝶阀或活塞阀等形式。
进口阀用于控制液体或气体的进入，而出口阀用于控制流体的流出。
这样可以确保气动泵在工作过程中实现单向流动，提高工作效率。
密封装置在气动泵中起到关键作用，它主要用于防止泄漏和提高密封性能。
常见的密封装置包括密封圈、垫片和密封胶等。
这些密封装置能够有效阻止流体泄漏，保证气动泵的正常工作。
总的来说，气动泵利用气体能量驱动液体或气体流动，通过压缩和释放气体来产生压力差。
其主要构造包括泵体、活塞、进出口阀和密封装置等。
通过合理的设计和配置，气动泵能够实现高效、可靠地工作。
ZBQ-27矿用气动注浆泵说明书
安标号：ZBQ-27/1.5矿用气动注浆泵使用说明书（执行Q/**** 20-2020企业标准）2020.03ZBQ-27/1.5矿用气动注浆泵一、特点及用途ZBQ-27/1.5矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。
该注浆泵体积小，重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
二、型号编制方法、基本性能参数2.1 型式注浆泵为柱塞往复式单液注浆泵。
3.2 型号ZB Q ― 27/1.5ZB：为产品类型代号：注浆泵Q：为第一特征代号：动力源类型：气动27/1.5：为主参数：额定出浆流量（L/min）/额定出浆压力（MPa）3.3 基本参数ZBQ-27/1.5型矿用气动注浆泵的基本参数表１三、操作规程1、保证压气气源清洁，不得有过多的水分和污物，保证气源有润滑系统。
可选配我公司提供油雾器。
2、气源管应先接通风管，吹净杂物，然后与注浆泵连接可靠。
3、先将泵的进浆口浸到清水中，慢慢打开进气球阀，保证注浆管道通畅，密封处无泄漏。
4、浆液应混合均匀，无团块，不过稠。
及时清理桶角和边上凝固材料，以免掉入浆液内。
5、将泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到适宜的注浆速度。
6、泵在停止工作后应马上浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。
7、在切断气源和排浆管后，定期卸开下法兰的螺丝钉，抽出注浆缸，彻底清除注浆残留的材料。
8、清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。
9、不要使泵空载或轻载高速运行，以免损坏各活动部件。
10、气源压力不得超过0.7MPa。
11、在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管接头和排气罩内进入杂物。
四、维修说明1、拆除下法兰螺丝钉，抽出注浆缸，必要时拧下进浆帽。
ZBQ18.5气动泵说明书(河北)
煤矿用气动注浆泵2ZBQ18.5/4、2ZBQ10/10使 用 说 明 书 (执行标准Q/BJ03-2008)河 北 铸 诚 工 矿 机 械 有 限 公 司出版日期2009年4月(第1版)感谢您使用本公司产品,请务必在使用前详细阅读这份使用说明书目 录一、概述---------------------------------------------------1二、结构特征与工作原理-------------------------------------1三、主要技术参数-------------------------------------------2四、泵的使用与维护-----------------------------------------2五、故障分析及排除-----------------------------------------4六、工作中注意事项-----------------------------------------5七、流量压力曲线图-----------------------------------------5八、安标受控件明细表---------------------------------------5九、易损件及附件-------------------------------------------5十、运输和储存---------------------------------------------5 十一、售后服务事项-----------------------------------------6 十二、相关图样--------------------------------------------6安全警示：1.在每次开泵前都应仔细检查各零部件的紧固情况,有隐患不得开泵!2.不允许带负荷开泵!3.安标受控元件不得随意更换!4.气动注浆泵用于煤矿井下作业时，必须使用耐燃、抗静电高压胶管。
煤矿生产专业注浆机操作规程
煤矿生产专业注浆机操作规程
一、开机
1、开启控制柜电源、主机电源、显示器电源。
2、开启计量螺旋、空气压缩机、电磁阀。
3、开启泥浆泵，然后开启微机自动下料（调速螺旋）。
二、关机
1、先停调速螺旋后，待计量螺旋内水泥全部下完再停泥浆泵。
2、关闭空压机及电磁阀电源。
三、注意事项
1、在停机状态下，若水泥流量栏处有流量或为0的情况下，按下F3键(修改)，移光标到零点位置，按F9键(零点)，微机自动清零1分，待零点变为修改后；按Esc退修改状态。
2、交频器在运行状态中，不能关闭电源，以免损坏交频器。
3、要把K值、P值、T值等数据记录下来。
以防丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用气动注浆泵应用范围
1、 在建筑工程中，用于垂直极水平输送灰浆。 2、 在冶金钢铁部门中，用于维修高炉极其他设备。 3、 在国防工程、人防工程极矿山、坑道施工中用于灌 浆。 4、 在化工部门中，用于输送浆状原料（色浆、涂料）、 磁性材料和其它介质。 5、 在农田、水利工程中，用于加固大坝。沙地打井用 于加固井壁等。 6、 在铁路建设中，用于桥梁、涵洞的灌浆加固。 7、 在火力发电厂用于输送粉煤灰灰浆。 8、 预应力构件工程用于灰浆注入扩张等。 9、 在公路路面维护中，用于水泥砼路面底脱空压浆。
矿用气动注浆泵
kate006
目 录
CONTENTS
01 矿 用 气 动 注 浆 泵 产 品 介 绍 02 矿 用 气 动 注 浆 泵 产 品 特 点 03 矿 用 气 动 注 浆 泵 应 用 范 围 04 矿 用 气 动 注 浆 泵 技 术 参 数
矿用气动注浆泵产品介绍
矿用气动注浆泵主要用于煤矿、铁矿等井 壁防水、加固注浆工程，以极地铁、隧道、 水利、建筑等注浆堵水极破碎岩层的注浆 固结工程。在易燃，易爆，强磁、辐射， 多尘埃，温度变化大以极淋水的场所，均 可以安全使用。可无级调量，只要控制气 源开关的大小，就能改变进浆的流量，亦 可定压自动变量，即排浆量随着注浆压力 的增加而减小。
ቤተ መጻሕፍቲ ባይዱ
2ZBQ-9/3矿用气动注浆泵技术参数
额定排量 9L/min 额定压力 3MPa 砂缸数量 2个 进浆管出浆管内直径 φ32mm 整机重量 60Kg
谢谢聆听
矿用气动注浆泵产品特点
1. 体积小、重量轻、移动搬运方便，适应 移动频繁的多点注浆。 2. 由于采用气压传动，使泵的注浆性能非 常适合于注浆压力低时需要大流量，而注 浆压力升高时需要小流量的工况。 3. 因采用气压传动在易燃、高爆、淋水、 尘埃大等工作环境下也可使用。 4. 在浆液比要求不十分严格的条件下可用 一泵就可实现双液注浆，大大降低施工设 备购置费用。
