指北针定位操作实务

原文发表/amjads/article/19982993

作者: amjads (秀树)

1. 基本介绍

正北(TN): 又称真北, 为地球地理的北极, 在天文测量测定为永不变的方向。

图北(GN): 又称方格北, 在地图的方格纵线上方所指即为北方。

磁北(MN): 指北针N端所指的方位即地球磁场的北极。

方位角: 以地图的北方为基准, 顺时针方向算出某目标与图北的水平夹角。

反方位角: 反方位角是原方位角相反方向的方位角。

即：方位角<180°时，反方位角=此方位角+180

方位角>180°时，反方位角=此方位角-180

磁方位角: 以指北针的北方为基准, 顺时针方向而测出某目标与磁北的水平夹角。

磁北和正北的差称为磁偏角, 向西偏为负, 向东偏为正, 磁偏角会随时间在一

个范围内飘移, 图北和正北的误差很小，通常忽略不记, 磁偏角之换算，最好

参考各地形图之偏角图, 或者以-3.5 度为台湾地区经验平均值, 公式如下:

磁方位角= 方位角+ 3.5 度

而不同地域的磁偏角可由下列网站计算求得:

http://geomag.nrcan.gc.ca/apps/mdcal-eng.php

根据上述网站计算, 台北地区的磁偏角每年都会小规模的偏移:

2011年3°51'

2010年 3°48'

2009年3°46'

2008年3°43'

2007年3°40'

2006年3°37'

2005年3°35'

2004年3°32'

...

2000年3°23'

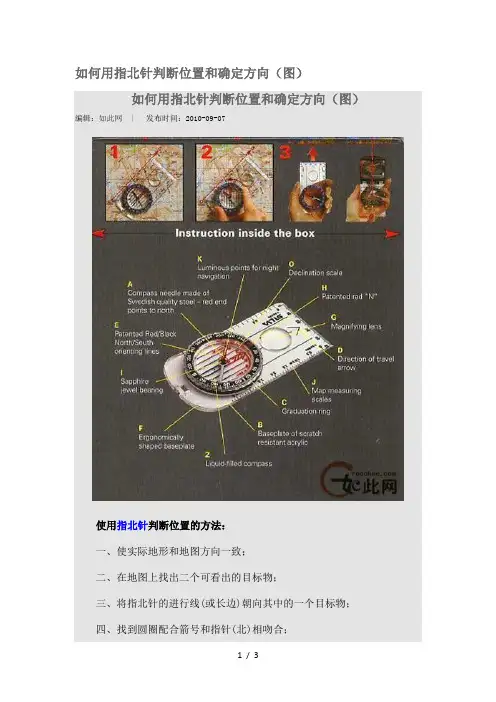

标准地图指北针的构造(正面)

2. 图上定位依地图上已标出的两点(观测点、目标), 利用指北针定出目标的方位角。

[例1] 在地图上测量出七星山的方位角(观测点五指山)

1). 将指北针的透明底板长边靠在观测点与目标的联机上

2). 旋转分度盘, 使北方箭号指向地图的北方

3). 微调底板位置, 确认子午线与地图的经线迭合或平行

4). 由刻度指示线读出七星山的方位角为309 度, 另计算出反方位角为309-180=129 度

5). 故实地在野外测得七星山的磁方位角约为312 度

6). 假想若从七星山顶反测回来,则方位角为129 度,磁方位为132度

3. 后方交会法已知两个远方目标的磁方位角, 求本身在地图所在的位置。

[例2] 在未知点观测观音山及乌山头山的磁方位角, 并在地图上标出未知点

1). 水平持指北针, 将底板的目标指向线对准观音山的山顶

方位角为292 度, 换算方位角为289 度

3). 旋转分度盘, 使度数指示线指向289 度的刻度

4). 将底板长边的一端靠在观音山的山顶位置

5). 微调底板位置, 确认子午线与地图的经线迭合或平行

6). 求得该红线的延伸线即为观测者本身可能的所在位置

7). 重复1~6 步骤, 将目标改为乌山头山, 测得方位角316 度, 并求得一另条延伸线, 此两条延伸线的交点即为原观测者所在的未知点

4. 前方交会法在已知的两个地点, 求得未知目标物在地图上的位置

[例3] 从刣狗寮山行进前往新山, 看到远方有一座不知名的山, 想确认该山的山名

1). 在刣狗寮山基点处量测该山顶的磁方位角为17 度

2). 旋转分度盘, 使度数指示线指向14 度的刻度

3). 将底板长边的一端靠在刣狗寮山的山顶位置

4). 微调底板位置, 确认子午线与地图的经线迭合或平行

5). 求得该红线的延伸线即为远方山头可能所在的方位, 此时大约可以初部推测该山很有可能是丁火巧山

6). 步行至新山的东崚, 再度测得远方的山顶的磁方位角为38 度

7). 旋转分度盘, 使度数指示线指向35 度的刻度

8). 将底板长边的一端靠在新山的位置

9). 微调底板位置, 确认子午线与地图的经线迭合或平行

10). 再度求得该红线的延伸线与丁火巧山有交集, 故该山可以很肯定是丁火巧山了
