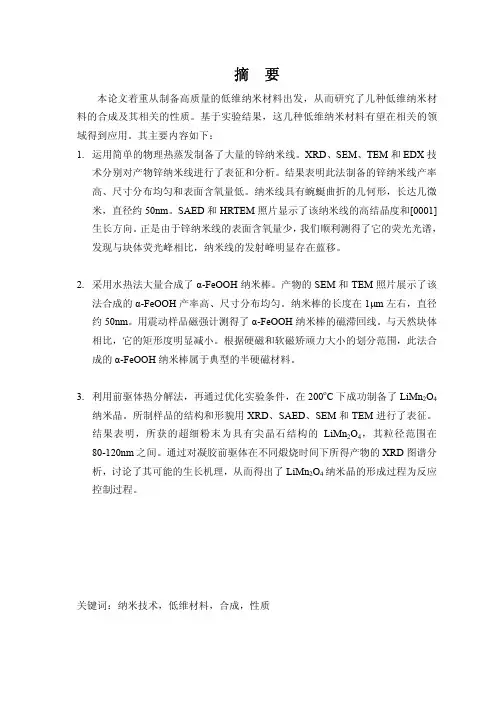

低维纳米材料的合成与其性质分析
本论文着重从制备高质量的低维纳米材料出发，从而研究了几种低维纳米材料的合成及其相关的性质。
基于实验结果，这几种低维纳米材料有望在相关的领域得到应用。
其主要内容如下：1. 运用简单的物理热蒸发制备了大量的锌纳米线。
XRD、SEM、TEM和EDX技术分别对产物锌纳米线进行了表征和分析。
结果表明此法制备的锌纳米线产率高、尺寸分布均匀和表面含氧量低。
纳米线具有蜿蜒曲折的几何形，长达几微米，直径约50nm。
SAED和HRTEM照片显示了该纳米线的高结晶度和[0001]生长方向。
正是由于锌纳米线的表面含氧量少，我们顺利测得了它的荧光光谱，发现与块体荧光峰相比，纳米线的发射峰明显存在蓝移。
2. 采用水热法大量合成了α-FeOOH纳米棒。
产物的SEM和TEM照片展示了该法合成的α-FeOOH产率高、尺寸分布均匀。
纳米棒的长度在1µm左右，直径约50nm。
用震动样品磁强计测得了α-FeOOH纳米棒的磁滞回线。
与天然块体相比，它的矩形度明显减小。
根据硬磁和软磁矫顽力大小的划分范围，此法合成的α-FeOOH纳米棒属于典型的半硬磁材料。
3. 利用前驱体热分解法，再通过优化实验条件，在200o C下成功制备了LiMn2O4纳米晶。
所制样品的结构和形貌用XRD、SAED、SEM和TEM进行了表征。
结果表明，所获的超细粉末为具有尖晶石结构的LiMn2O4，其粒径范围在80-120nm之间。
通过对凝胶前驱体在不同煅烧时间下所得产物的XRD图谱分析，讨论了其可能的生长机理，从而得出了LiMn2O4纳米晶的形成过程为反应控制过程。
关键词：纳米技术，低维材料，合成，性质The intention of this dissertation is to prepare low dimensional nanomaterials with high quality. Accordingly, our efforts were focused on synthesizing low dimensional nanomaterials and studying their concerned properties. The results show that the as-prepared materials have promising applications in relevant fields. The main results are summarized as follows:1. Zn nanowires were obtained via thermal evaporation. The resulting Zn nanowires were characterized and confirmed by means of X-ray powder diffractometer (XRD), scanning electron microscopy (SEM), transmission electron microscopy (TEM) and energy-dispersive X-ray spectroscopy (EDX). Above analysis of characterization indicates that the uniform zinc nanowires with high yield usually have serpentine geometries, with lengths up to several micrometers and diameters about 50nm. The selected area electron diffraction (SAED) pattern and high-resolution transmission electron microscopy (TEM) image demonstrate perfect crystallinity with the growth direction of [0001]. Owing to low content of oxygen in the as-prepared products, their photoluminescence spectrum was observed, which exhibits a significant blue shift.2. α-FeOOH nanorods were synthesized by hydrothermal technique. The SEM and TEM images present large-scale α-FeOOH nanorods with narrow size distribution. The as-prepared nanorods have about 1µm length and 50nm in diameter. Hysteresis loops were measured on vibrating sample magnetometer at room temperature. The result shows that the loop area of nanorods is much smaller than that of bulk in nature. Judged by the value of Hc, α-FeOOH nanorods belong to typical semihard magnetic materials3. Spinel LiMn2O4 nanocrystalline was successfully prepared at 200o C depending on optimizing experiment conditions on a basis of precursor-thermal decomposition method. The structure and morphology of as-prepared products were characterized with XRD、SAED、SEM and TEM, respectively. In virtue of analyzing XRD patterns from different calcining times, we proposed a possible mechanism for the formation of LiMn2O4, which shows a reaction-controlled process.Key w ords: Nanotechnology, Low dimensional materials, Synthesis, Properties目录第一章纳米材料及其研究进展 (1)§1-1 引言 (1)§1-2 纳米材料基础 (2)§1-3 纳米材料的结构和特殊效应 (2)§1-4 纳米材料的特殊性质 (5)§1-5 纳米材料的应用前景 (8)§1-6 纳米材料的制备方法及其进展 (9)§1-7 立题依据及主要工作 (16)参考文献 (17)第二章高纯度锌纳米线的制备、表征及其光学性质 (24)§2-1 热蒸发技术的简介 (24)§2-2 研究背景 (24)§2-3 实验部分 (25)§2-4 结果与讨论 (26)§2-5 结论 (30)参考文献 (30)第三章均一α-FeOOH纳米棒的制备、表征及其磁性质 (33)§3-1 羟基氧化铁概述 (33)§3-2 研究背景 (34)§3-3 实验部分 (34)§3-4 结果与讨论 (35)§3-5 结论 (40)参考文献 (40)第四章低温合成尖晶石型LiMn2O4纳米晶 (42)§4-1 锂离子电池正极材料的概述 (42)§4-2 研究背景 (44)§4-3 实验部分 (44)§4-4 结果与讨论 (45)§4-5 结论 (49)参考文献 (49)附录：1.硕士期间完成的论文 (52)2.致谢 (53)第一章纳米材料及其研究进展§1-1引言作为一种物质状态，纳米材料早就被人们利用，人们制备纳米材料的历史至少可以追溯到1000多年前。

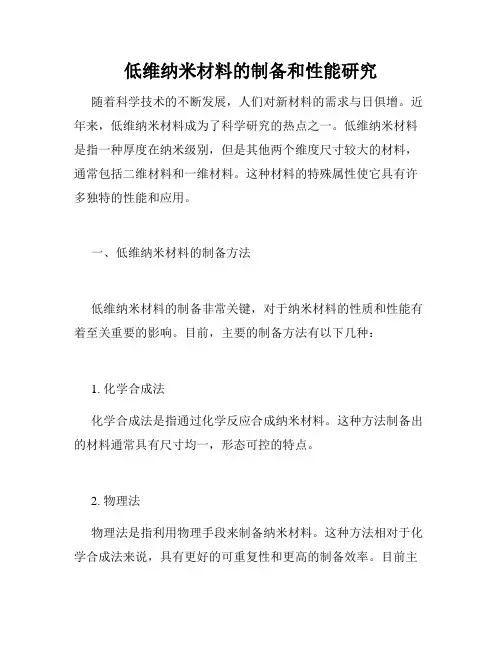

低维纳米材料的制备和性能研究
低维纳米材料的制备和性能研究随着科学技术的不断发展，人们对新材料的需求与日俱增。
近年来，低维纳米材料成为了科学研究的热点之一。
低维纳米材料是指一种厚度在纳米级别，但是其他两个维度尺寸较大的材料，通常包括二维材料和一维材料。
这种材料的特殊属性使它具有许多独特的性能和应用。
一、低维纳米材料的制备方法低维纳米材料的制备非常关键，对于纳米材料的性质和性能有着至关重要的影响。
目前，主要的制备方法有以下几种：1. 化学合成法化学合成法是指通过化学反应合成纳米材料。
这种方法制备出的材料通常具有尺寸均一，形态可控的特点。
2. 物理法物理法是指利用物理手段来制备纳米材料。
这种方法相对于化学合成法来说，具有更好的可重复性和更高的制备效率。
目前主要采用的物理法包括机械法、电化学法、热蒸发法、溅射法和激光剥离法等。
3. 生物法生物法是指利用生物学特性制备纳米材料。
这种方法具有环保、可持续发展等优点，产物纯度高，稳定性好。
生物合成法除了可以制备纳米颗粒，还可以制备类似氧化石墨烯、金属无定形合金等二三维纳米材料。
二、低维纳米材料的性能低维纳米材料由于其特殊的物理结构，在性能上具有很多优良的特点。
具体来说，低维纳米材料具有以下几个方面的性能优势：1. 电学性能大部分低维纳米材料的电性能性能表现优异，且有着极高的载流子迁移率、优秀的导电和强电场效应等特点。
这些特点使低维纳米材料在电子器件中具有广泛应用前景。
2. 光学性能低维纳米材料在光学性能方面也表现出许多优异的特点。
许多低维纳米材料本身就具备较好的光学特性，如碳纳米管、纳米线、纳米棒等，它们的光吸收和光致发光性能比其他材料有所提升。
此外，低维纳米材料还可以通过对其表面进行表面修饰，进一步提升其光学性能。
3. 机械性能当低维纳米材料变得极长、极细时，其表现出了一些其他材料所不具备的性能，比如极高的柔性和轻量化。
如石墨烯就是非常著名的一种极度轻薄材料，拥有高度的柔性和强度，可以广泛应用于柔性电子和柔性传感器等领域。
低维纳米材料的制备及其应用研究
低维纳米材料的制备及其应用研究随着纳米技术的不断发展，低维纳米材料成为了当前研究热点之一。
低维纳米材料是指纵向维度比横向维度小很多的纳米材料，具有很强的表面效应和量子效应，因此在光学、电子、能源、生物医学等领域有着广泛的应用前景。
本文将从制备方法、表征技术和应用研究三个方面进行探讨。
一、低维纳米材料的制备方法制备低维纳米材料的方法非常多样，常见的有物理法、化学法和生物法三种方法。
1. 物理法物理法是最早用于制备低维纳米材料的方法之一，也是目前最为常用的方法之一。
其优点在于操作简单，成本低，生成的材料结晶度高。
其中较为常见的有微流控法、机械剥离法、氧等离子体法和物理气相沉积法等。
（1）微流控法微流控法是一种通过微细结构构造实现材料制备的新技术，可以实现高通量、高精确度、低成本的制备。
其原理是利用微流控芯片内的微通道和微结构控制流体的流动和混合，通过控制反应物的混合程度、反应时间、温度等因素得到制备的材料。
微流控法具有材料制备快速、结晶度高、精确度高、污染少等优点，已广泛应用于低维纳米材料的制备中。
（2）机械剥离法机械剥离法是指通过机械方法将大块材料剖成纳米厚度的材料，常用于制备石墨烯和石墨烯衍生物等纳米材料。
其优点在于可以得到单层和双层的石墨烯，结晶度高，但缺点在于步骤繁琐，易造成材料污染和损伤。
（3）氧等离子体法氧等离子体法是指通过等离子体反应将原材料沉积在衬底上制备低维纳米材料。
其优点在于结晶度高且可控性好，但氧化对材料的性能和稳定性有所影响。
（4）物理气相沉积法物理气相沉积法是指通过蒸发和凝华的方式，将原材料沉积在衬底上制备纳米材料。
其优点在于成本低，成品稳定性好，适用于制备单晶、多晶纳米材料。
2. 化学法化学法是指通过化学反应将原材料转化为低维纳米材料。
其优点在于制备过程中可以控制各种反应参数，可以制备出较为均匀和纯净的低维纳米材料。
其中常用的化学法有溶液法、水凝胶法、水热法等。
（1）溶液法溶液法是指通过水或有机溶剂溶解原材料，然后在加入还原剂、表面活性剂等反应物质的情况下，通过控制反应参数如温度、pH等制备低维纳米材料。
低维纳米材料
低维纳米材料低维纳米材料是指在一维、二维或三维纳米尺度上具有特殊结构和性质的材料。
这些材料通常具有独特的电子、光学、热学和力学性质，因此在纳米科技领域具有重要的应用前景。
本文将就低维纳米材料的定义、特点、制备方法以及应用前景进行介绍。
首先，低维纳米材料的定义是指其在至少一个维度上具有纳米尺度。
一维纳米材料例如纳米线、纳米管，二维纳米材料例如石墨烯、硼氮化物，三维纳米材料例如纳米颗粒等都属于低维纳米材料的范畴。
这些材料因其尺寸效应、表面效应和量子效应等特点，展现出与宏观材料截然不同的性质。
其次，低维纳米材料具有许多独特的特点。
首先，它们具有巨大的比表面积，使得其在催化、吸附等方面具有重要应用。
其次，低维纳米材料的电子结构受限于其维度，因此具有许多新奇的电子性质，例如量子点的量子大小效应。
另外，低维纳米材料的光学性质也具有特殊之处，例如石墨烯的光学透明性和导电性。
此外，低维纳米材料的力学性质也备受关注，例如碳纳米管的超强韧性和超导材料的磁性等。
低维纳米材料的制备方法多种多样，可以通过化学气相沉积、物理气相沉积、溶液法、机械剥离等途径进行制备。
这些方法各有优缺点，可以根据具体要求选择合适的方法进行制备。
最后，低维纳米材料在诸多领域具有广泛的应用前景。
在电子器件领域，石墨烯、碳纳米管等低维纳米材料因其优异的电子传输性能被广泛应用于场效应晶体管、柔性电子器件等领域。
在能源领域，低维纳米材料的光催化性能和电催化性能也备受关注，被应用于太阳能电池、燃料电池等领域。
在生物医药领域，低维纳米材料也具有重要应用，例如纳米药物载体、生物成像等方面。
综上所述，低维纳米材料因其独特的结构和性质，在纳米科技领域具有重要的应用前景。
随着制备技术的不断进步和应用领域的拓展，相信低维纳米材料将会在未来发展中发挥越来越重要的作用。
低维材料范文
低维材料范文低维材料是一种结构维度较低的材料，通常由单层或少数层的原子或分子构成。
它的特殊的结构和性质使得低维材料在纳米技术和电子学等领域展现出巨大的潜力。
本文将介绍几种常见的低维材料及其应用。
首先，石墨烯是最为知名的低维材料之一、它由单层的碳原子构成，具有高度的导电性和导热性。
石墨烯的独特结构使得它成为开展纳米电子学研究的理想材料。
石墨烯的电子可移动性极高，因此在纳米电子器件中可以实现高速传输和处理数据的能力。
此外，由于石墨烯可以通过拉伸形成纳米尺度的孔洞，因此在纳米过滤器和储能设备等领域也有广泛应用。
第二，碲化二维材料具有较高的载流子迁移率和光吸收能力。
其中，二硒化钼和二硫化钼是最常见的碲化二维材料。
它们的晶体结构中，金属离子与硫（或硒）原子形成一个二维的平面，有利于电子的传输。
碲化二维材料在光电子器件中具有重要的应用潜力，如光电探测器和光催化剂等。
此外，碲化二维材料还可以通过控制其结构或化学成分实现各种特殊性质的调控，如磁性和拓扑绝缘等。
第三，过渡金属二维材料也是一类重要的低维材料。
它们由过渡金属原子形成的二维平面结构构成，具有多种功能性能。
其中，二硫化钴和二硒化钴是常见的过渡金属二维材料。
这些材料具有媲美石墨烯的导电性和机械稳定性，同时还具有独特的磁性和光学性质。
过渡金属二维材料在存储器件和传感器等领域有广泛的应用潜力。
最后，有机-无机杂化低维材料是一类由有机和无机组分通过化学键形成的材料。
在这类材料中，有机分子通过与无机原子团簇相互作用，形成稳定的二维平面结构。
有机-无机杂化低维材料具有丰富的光电性质，可以用于制备光电器件和光电转换材料。
此外，有机-无机杂化低维材料还具有良好的可加工性和机械性能，因此在柔性电子学和可穿戴设备等领域也有广泛应用。
综上所述，低维材料是具有特殊结构和性质的一类材料。
石墨烯、碲化二维材料、过渡金属二维材料和有机-无机杂化低维材料都是重要的低维材料。
它们在纳米电子学、光电子学和柔性电子学等领域具有广泛的应用潜力，对于推动纳米技术和电子学的发展具有重要意义。
低维纳米材料
低维纳米材料
低维纳米材料是指在一维、二维或三维方向上至少有一个尺寸在纳米尺度的材料。
这些材料具有独特的物理、化学和电子性质，因此受到了广泛的关注和研究。
在过去的几十年里，低维纳米材料在纳米科学和纳米技术领域取得了重大进展，为材料科学、能源领域、生物医学和电子学等领域带来了许多新的机遇和挑战。
一维纳米材料是指在一方向上具有纳米尺度的材料，例如纳米线和纳米管。
这些材料通常具有高比表面积和优异的电子输运性能，因此在电子器件、传感器和催化剂等领域具有重要的应用价值。
例如，碳纳米管是一种典型的一维纳米材料，具有优异的机械强度和导电性能，被广泛应用于纳米材料增强复合材料、柔性电子器件和生物医学领域。
二维纳米材料是指在两个方向上具有纳米尺度的材料，最典型的例子就是石墨烯。
石墨烯是由碳原子构成的二维晶格结构，具有优异的导电性、热导性和机械强度，因此在电子学、光学和材料科学领域具有广泛的应用前景。
除了石墨烯，二维过渡金属硫化物、氧化物和硝化物等材料也受到了广泛的关注，它们在光电器件、能源存储和传感器等领域具有重要的应用潜力。
三维纳米材料是指在三个方向上都具有纳米尺度的材料，例如纳米颗粒和纳米多孔材料。
这些材料具有高比表面积和丰富的表面活性位点，因此在催化剂、吸附剂和生物医学材料等领域具有重要的应用价值。
例如，纳米颗粒在生物医学成像、药物传输和癌症治疗等方面具有独特的优势，受到了广泛的关注和研究。
总的来说，低维纳米材料具有独特的结构和性能，为材料科学和纳米技术领域带来了许多新的机遇和挑战。
随着科学技术的不断发展，相信低维纳米材料将会在更多的领域展现出其巨大的应用潜力，为人类社会的发展和进步做出更大的贡献。
低维纳米材料的制备与性能研究
低维纳米材料的制备与性能研究纳米技术作为现代科技领域的热门话题，已经被广泛应用于材料、电子、生物、医学等各个领域。
其中，低维纳米材料由于具有独特的结构特性，在应用上具有很大的潜力。
本文将主要探讨低维纳米材料的制备与性能研究。
一、低维纳米材料的概念与特性低维纳米材料是指在空间尺度上只有纳米级别的材料，并具有特殊的表面和量子效应。
常见的低维纳米材料包括薄膜、纳米线和纳米管等。
由于纳米级别的物质与地球上其他物质之间存在尺寸效应，低维纳米材料具有良好的光电、磁学、力学和热学性能。
低维纳米材料的表面积相比其体积更大，这使得原本只能表现在材料表面的属性能够被扩大到整个材料，从而拓宽了各种材料的应用领域。
在即将到来的新能源时代，低维纳米材料的高电导率、高传输速度、低电阻率等特性将被广泛应用于电子器件中，以实现快速、高效的数据传输。
二、低维纳米材料的制备方法低维纳米材料的制备主要有化学气相沉积、溶液法、物理气相沉积等多种方法。
其中，溶液法是一种适用性非常广泛的制备方法，因其成本低，制备工艺简单而受到广泛关注。
溶液法制备低维纳米材料的方法有两种，一种是通过水热法制备，一种是通过动力学控制来制备。
水热法是将所需原料、溶剂等放入高压釜中，在高温高压条件下反应制备。
动力学控制则是通过液晶自组装、阴离子交联等方法控制组装过程中的动力学参数，来制备所需的低维纳米材料。
除溶液法外，还有一种物理气相沉积制备低维纳米材料的方法。
物理气相沉积是通过高能电子束或激光等能量加热氧化物来实现材料蒸发，蒸发后会形成纳米级别的颗粒、薄膜或线性结构，并沉积到基板上形成所需的低维纳米材料。
三、低维纳米材料的应用由于低维纳米材料的独特结构特性，其应用领域非常广泛。
在电子领域中，纳米线材料被广泛应用于高性能电子器件中，如场效应晶体管(FET)、太阳能电池、发光二极管(LED)、夜视器材、生物传感器等。
在能源领域中，纳米级别的热电材料、热电发生器等都被广泛运用。
低维纳米材料总结.
低维纳米材料的制备与性能研究创新实践课徐成彦材料科学与工程学院微系统与微结构制造教育部重点实验室课时安排共32学时，授课及讨论20学时，实践教学12学时2-9周授课：周四、周六，A513 实践课：微纳米中心(科学园B1栋314)联系方式办公室：材料楼502房间电话：86412133E-mail:*************.cnHomepage: /pages/cyxu一.纳米材料导论1.纳米：长度计量单位，1nm=10-9 m。
2.纳米结构：通常是指尺寸在100nm以下的微小结构。
3.纳米技术：在纳米尺度上对物质和材料进行研究处理的技术称为纳米技术。
纳米技术本质上是一种用单个原子、分子制造物质的科学技术。
4.团簇：Clusters denotes small, multiatom particles. As a rule of thumb, any particle of somewhere between 3 and 3x107 atoms is considered a cluster. (a few Å ~ a few hundreds Å)5.量子点：A quantum dot is a portion of matter (e.g., semiconductor) whose excitons are confined in all three spatial dimensions. Consequently, such materials have electronic properties intermediate between those of bulk semiconductors and those of discrete molecules. (typically, 5 ~ 50 nm)6.纳米材料Nanomaterials:refers to materials having unique properties derived from features present in them whose dimensions are on the nanoscale (less than 100 nm).Nanostructures: 1-D nanostructures, specially nanowires, nanorods, nanotubes Nanomaterials: parallel to nanoscience, nanotechnologyNanocrystals (NCs)Nanostructured Materials: ref to bulk materials7.低维结构材料：有时也称为量子工程材料，通常指除三维体材料以外的二维、一维和零维材料。
低维纳米材料电子性质及其调控
低维纳米材料电子性质及其调控低维纳米材料是一种独特的材料结构，具有尺寸进一步减小的特点。
在低维尺度下，材料的电子性质会发生显著的变化，包括能带结构、载流子输运和光学性质等方面。
这种尺寸效应为低维纳米材料的应用提供了新的可能性，并成为纳米科技领域的研究热点之一。
本文将讨论低维纳米材料的电子性质及其调控方法。
低维纳米材料的电子性质与常规材料存在显著差异。
首先，低维纳米材料具有更高的表面积与体积比，这意味着更多的原子或分子位于材料表面上，从而增加了表面态的贡献。
表面态能量位于固体的能隙中，可以影响材料的导电性能、光学吸收性能等。
其次，低维纳米材料的能带结构发生改变。
一维纳米材料，如碳纳米管和纳米线，具有可调控的带隙，因此可以用作半导体材料。
二维纳米材料，如石墨烯，具有完全不同于体块材料的能带结构，展现出丰富多样的电子性质。
这些特殊的电子性质使得低维纳米材料在传感器、光电器件和储能器件等领域具有广阔的应用前景。
为了实现低维纳米材料电子性质的精确调控，研究人员采用了多种方法。
其中，化学合成是最常用的方法之一。
通过控制材料的合成条件和参数，可以调控低维纳米材料的尺寸、形状和晶体结构等。
例如，碳纳米管的直径可以通过调整碳纳米管的生长条件来控制，从而改变其电子性质。
此外，引入杂原子或掺杂是另一种调控低维纳米材料电子性质的有效方法。
掺杂可以改变材料的导电性能和带隙，从而调控其光电性能。
例如，掺杂氧原子可以将石墨烯从具有零带隙的半金属转变为半导体。
除了化学合成和掺杂方法，研究人员还可以通过外加电场、光照或机械应变等方式调控低维纳米材料的电子性质。
外加电场可以调节材料的带隙和导电性能，广泛应用于场效应晶体管和光电器件等领域。
光照作为一种无损调控方法，可以通过空穴-电子对的形成和散射来调控低维纳米材料的载流子输运性质。
机械应变可以改变材料的晶格结构和电子结构，从而影响材料的导电性能和光学性质。
这些调控方法为低维纳米材料在电子学和光电器件方面的应用提供了新的途径。
低维硼、氮衍生类石墨烯纳米材料总结与展望
低维硼、氮衍生类石墨烯纳米材料总结与展望近年来，低维硼、氮衍生类石墨烯纳米材料备受关注。
低维硼材料具有优异的电学、光学和力学性质，可应用于能源、催化、传感和电子学等领域。
同时，氮衍生类石墨烯具有良好的导电性和光催化性能，在分离和转化环境污染物、光催化水分解和激光防伪等方面也具有巨大应用潜力。
本文从制备方法、结构特点和应用领域等方面综述了低维硼、氮衍生类石墨烯纳米材料的研究现状。
其中，低维硼材料制备方法包括机械剥离、化学气相沉积、溶液剥离和分子束外延等。
氮衍生类石墨烯制备方法包括氧气等离子体处理、化学气相沉积和溶液剥离等。
在结构特点方面，低维硼材料具有多样化的形貌和结构，包括硼酸盐、硼氢化物和硼氮化物等。
氮衍生类石墨烯的结构则主要包括氮掺杂和氮化物。
在应用领域方面，低维硼材料可用于催化、电子学、能源和传感等领域。
例如，低维硼材料可用于制备氢气传感器、金属离子检测和电池等。
而氮衍生类石墨烯则可应用于光催化、传感、能源和生物医学等领域。
例如，氮衍生类石墨烯可用于制备光催化水分解、有机物降解和传感器等。
总之，低维硼、氮衍生类石墨烯纳米材料具有广泛的应用前景和研究价值，在未来的研究中将会得到更加深入的探索和应用。
- 1 -。
低维纳米材料的表征与性能研究
低维纳米材料的表征与性能研究纳米材料已经成为材料科学研究中的热门话题之一。
随着纳米技术的不断发展和应用，纳米材料的性能变得更加复杂和多样，对其表征和性能研究的需求也越来越大。
尤其是低维纳米材料的表征和性能研究，更是材料科学领域的重点和难点之一。
低维纳米材料指的是至少一条维度的尺寸小于100纳米的材料。
通常情况下，低维纳米材料的表面积和界面活性特别高，因而其性质往往和宏观材料不同。
低维纳米材料的应用非常广泛，如电子、光电、生物医学和催化等领域。
但由于其尺寸特别小，表面和界面的化学和物理性质很难预测和控制，这也是低维纳米材料表征和性能研究的难点。
低维纳米材料的表征对于探索其性质和应用非常重要，因为只有准确地表征了其结构和性质，才能深入研究其性质及其作用机理。
目前，丰富多样的表征技术已经被开发和使用，如扫描电子显微镜/透射电子显微镜（SEM/TEM）、原子力显微镜（AFM）、X射线衍射（XRD）、拉曼光谱、核磁共振（NMR）和质谱等。
这些表征技术可以提供低维纳米材料的形貌、尺寸、晶体结构、组成和物理性质等信息，以期深入研究其性质及其作用机理。
从性能的角度来看，低维纳米材料由于其尺寸和表面特性的特殊性质，往往具有与宏观材料截然不同的性质和行为。
以光电性能为例，由于量子限制效应、表面能效应、光场强化效应、电子极化效应以及光学微腔效应等因素的影响，低维纳米材料的光电性能难以预测和控制。
目前，对于低维纳米材料的光电性能研究关注的主要方向有以下几个方面：首先，要深入研究其电输运性质。
低维纳米材料的电输运性质是其光电性能的重要组成部分之一。
通常情况下，低维纳米材料的电输运性质与其晶格结构、化学成分、尺寸大小、外部环境条件等因素密切相关。
因此，深入研究低维纳米材料的电输运性质，可以为探索其光电性能提供重要的基础。
其次，要充分利用表征技术。
如前所述，低维纳米材料表征技术的发展为深入研究其性质和作用机理提供了广泛的途径。
低维纳米材料的制备与应用
低维纳米材料的制备与应用
低维纳米材料是一类具有独特结构和特殊性质的纳米材料。
低维纳米材料是指
其尺寸在至少一个方向上小于100纳米的材料。
低维纳米材料通常具有高比表面积、高催化活性和优异的光电性能等特点，因此在光电子学、催化、能源、生物医学和传感等领域具有广泛的应用前景。
低维纳米材料的制备方法有半导体纳米线生长、自组装、溶胶-凝胶等方法。
其中，半导体纳米线是一类典型的低维纳米材料，其生长方法主要包括气相生长、溶液生长和电化学生长等。
气相生长是一种常用的半导体纳米线生长方法，其原理是在高温下，将金属和半导体原料蒸汽化，并在合适的反应条件下，使原料在表面或者其它基底上沉积形成纳米线。
溶液生长是将金属离子和半导体原料分别在不同的溶液中混合，通过调节反应条件，使金属离子和半导体原料在溶液中沉积形成纳米线。
电化学生长是通过电解沉积的方法，在电解液中通过外加电压反应，使溶液中的离子在电极表面上沉积形成纳米线。
低维纳米材料的应用非常广泛。
在光电子学领域，低维纳米材料可以用于太阳
能电池、场发射器件、光纤通信等方面。
在生物医学领域，低维纳米材料可以用于生物传感器、医药递递、分子影像等方面。
在能源领域，低维纳米材料可以用于储能材料、燃料电池、氢化物存储等方面。
在催化领域，低维纳米材料可以用于催化反应、催化剂载体、污水处理等方面。
近年来，低维纳米材料的研究领域受到了广泛关注。
许多领域的研究人员研究
了各种低维纳米材料的制备和性质，并提出了许多新的应用方向。
预计在未来的发展中，低维纳米材料的应用将会越来越广泛，并且在各个领域中都有着重要的作用。
低维纳米材料的制备与特性研究
低维纳米材料的制备与特性研究绪论随着科技的快速发展，纳米材料在各个领域中的应用越来越广泛。
与普通的材料相比，纳米材料的优势在于其晶格结构的改变所导致的性质变化。
低维纳米材料作为纳米材料的一种，由于其独特的结构和性质，越来越受到人们的关注。
本文旨在介绍低维纳米材料的制备与特性研究的相关内容。
一、低维纳米材料的概念和种类低维纳米材料是指材料的至少一维尺寸在1至100纳米之间。
按照其维度不同，可以将低维纳米材料分为一维、二维和三维纳米材料。
一维纳米材料是指至少有一条尺寸在纳米级别的长轴的材料，如碳纳米管和金属纳米线；二维纳米材料是指其厚度在纳米级别的材料，如石墨烯和二维层状的半导体材料；三维纳米材料是指至少有两个或多个尺寸在纳米级别的材料，如纳米颗粒。
二、低维纳米材料的制备方法制备低维纳米材料的方法众多，根据不同的材料和性质，选择不同的制备方法。
以下介绍几种较为常用的制备方法：1.化学合成法化学合成法是利用化学反应的原理制备低维纳米材料的一种方法。
常用的化学合成法包括气相沉积法、溶胶-凝胶法和电化学沉积法等。
其中，气相沉积法是制备纳米线和纳米片的有效方法，溶胶-凝胶法则适用于制备纳米氧化物和金属氧化物材料。
电化学沉积法适用于金属纳米线和纳米颗粒的生长。
2.物理沉积法物理沉积法是利用物理原理实现纳米材料制备的一种方法，主要包括物理气相沉积法和物理溶液沉积法。
其中物理气相沉积法可以制备二维材料，如石墨烯。
物理溶液沉积法则适合制备纳米颗粒和薄膜材料。
3.机械法机械法是通过机械切割或拉伸等方式来制备低维纳米材料的方法。
常用的机械法包括“桥接法”、“粉碎法”、“层剥离法”等。
这些方法不需要高昂设备的支持，但制备工艺复杂、产率低，限制了其在实际应用中的推广。
三、低维纳米材料的特性研究低维纳米材料的特性研究是纳米领域中的热点之一。
低维纳米材料的独特结构和性质给它们带来了许多特殊的物理和化学特性。
1.电学性质低维纳米材料的电性质具有很强的尺寸效应。
低维材料知识点总结
低维材料知识点总结低维材料的定义低维材料是指在至少一维空间中具有特定的尺寸约束的材料。
根据材料所受到的尺寸约束情况不同，低维材料可以分为一维、二维和零维材料。
一维材料是指只在一个维度上受到约束的材料，比如纳米线、纳米管等；二维材料是指只在两个维度上受到约束的材料，比如石墨烯、硼氮化物等；零维材料是指在所有三个维度上都受到约束的材料，比如纳米颗粒、纳米点等。
低维材料受到尺寸约束后，会出现一些独特的物理、化学和电子特性，因此具有广泛的研究价值和潜在的应用价值。
低维材料的分类根据低维材料的维度和结构特点，可以将其分为多种不同的类型。
其中，最为著名和研究最为深入的是一维和二维材料。
一维材料包括纳米线、纳米管、纳米棒等，其特点是在一维空间中具有明显的尺寸约束；而二维材料包括石墨烯、硼氮化物、二维过渡族金属硫化物等，其特点是在二维空间中具有明显的尺寸约束。
此外，还有一些特殊的低维材料，比如零维纳米颗粒、纳米点等。
每种低维材料都有其特定的结构和性质，因此需要采用不同的研究方法和技术来进行研究和应用。
低维材料的特性低维材料具有多种独特的物理、化学和电子特性，这些特性是由其特定的结构和维度所决定的。
首先，低维材料通常具有较高的比表面积，这使得其在催化、传感、吸附等方面具有优异的性能。
其次，低维材料具有较强的量子尺寸效应，这导致其在光学、电学、磁学等方面表现出与传统材料不同的性质。
此外，低维材料还具有优异的机械性能，比如高强度、高韧性等，这使得其在纳米材料、纳米器件等方面具有广泛的应用潜力。
总之，低维材料的独特特性使得其在多个领域具有广阔的发展前景。
低维材料的制备方法由于低维材料具有独特的结构和特性，因此其制备方法通常也较为特殊和复杂。
一维材料的制备通常采用化学气相沉积、溶液法、电化学沉积等方法；二维材料的制备则通常采用机械剥离、化学气相沉积、溶液剥离等方法；而零维材料的制备则包括光化学合成、热分解合成、溶液合成等多种方法。
低维纳米材料的制备及其物理性质
低维纳米材料的制备及其物理性质纳米材料在当今科技发展中占据极为重要的地位，其具有比传统材料更加优异的性能。
纳米材料不仅具有出色的力学性能、热学性能等，还有鲜明的量子效应。
而低维纳米材料作为纳米材料的重要分支，在各个领域都有着十分广泛的应用。
本文将从低维纳米材料的制备方法以及其物理性质等几个方面来详细探讨低维纳米材料的重要性。
一、低维纳米材料的介绍低维纳米材料是一种维数较低，尺寸在1-100纳米范围内的纳米材料。
纳米材料中的低维纳米材料可以分为三种：一维纳米材料、二维纳米材料和零维纳米材料。
其中，一维纳米材料主要包括纳米线、纳米管等，它们的一维化造就了各种各样的量子效应；二维纳米材料主要包括二维纳米片、纳米薄膜等，它们具有很高的表面积和几何尺寸效应；零维纳米材料主要包括纳米颗粒、纳米球等，具有尺寸量子限制效应，并且具有很高的表面积。
低维纳米材料依托着其特有的几何结构和维度，具有着高机械强度、高化学反应活性、高电学导率等诸多优异性能。
低维纳米材料在纳米传感器、纳米机器人、纳米器件、生物医学等领域都有着广泛的应用。
二、低维纳米材料的制备方法低维纳米材料的制备方法多种多样，其中包括机械法、物理法、化学法等多种方法。
1. 机械法：通过机械加工方法，在原材料的基础上制备出低维纳米材料。
机械法制备低维纳米材料的优点是操作简便，易于掌握。
但其缺点也十分明显，比如需要高水平操作和较高的技术水平，而且制备量较少，难以实现工业化生产。
2. 物理法：物理法制备低维纳米材料的原理基于物理学的分子分散，并以此来获取分散相纳米粒子，如物理气相沉积法、激光剥离法等。
物理法制备低维纳米材料的优势在于，操作简便、成本较低、效率较高。
然而存在一些缺点，如可扩展性差，监控困难等。
3. 化学法：化学法制备低维纳米材料的原理基于化学分散相分子分散，以获得分散相溶解度最高的材料，例如溶胶-凝胶法、水热法、微乳法等。
化学法制备低维纳米材料的优点是加工、成本和可扩展性等诸多方面达到一定程度的平衡。
低维纳米材料的光电性质及其应用
低维纳米材料的光电性质及其应用低维纳米材料是一类非常有趣和有用的材料，在近年来受到了越来越多的关注和研究。
这些材料具有独特的光电性质，因此具备了广泛的应用前景。
本文将讨论低维纳米材料的光电性质及其应用。
1. 低维纳米材料的定义及分类低维纳米材料是指其中至少一维的尺寸处于纳米级别的材料。
按照不同维度的尺寸，可以将低维纳米材料分为一维、二维和三维纳米材料。
典型的一维纳米材料包括碳纳米管、金属纳米线和半导体纳米线等；二维纳米材料包括石墨烯、半导体纳米片和二维过渡族金属复合物等；三维纳米材料包括金属纳米球、量子点和纳米多孔材料等。
2. 低维纳米材料的光电性质低维纳米材料具有独特的光电性质，这些性质与材料的维度、晶格结构和电子结构密切相关。
以下是几个典型的低维纳米材料的光电性质。
（1）一维纳米材料的光电性质一维纳米材料由于其长柱形结构，具有明显的量子限制效应。
在半导体纳米线中，由于其直径小于束缚波长，电子将被约束在单个能级中，形成量子点。
这些量子点在外部光作用下可以吸收或发射光子，从而实现了光电转换。
（2）二维纳米材料的光电性质二维纳米材料由于其独特的二维平面结构，具有优异的光学和电学性质。
例如，石墨烯在可见光范围内具有高透过率和低反射率，在太阳电池和光电器件中有广泛的应用。
MoS2等二维材料则具有大小可调的能隙和极高的光吸收效率，在光学电化学传感器、太阳能电池和光电晶体管等中有广泛的应用。
（3）三维纳米材料的光电性质三维纳米材料由于其体积小，表面积大的特性，具有良好的光散射和荧光发射性质，这些性质广泛应用于光学成像和生物标记。
例如，在癌症治疗和生物医学成像中，通过将纳米金粒子注入人体内部，可以利用其产生的表面增强拉曼散射信号来定位癌细胞的位置并进行药物释放。
3. 低维纳米材料的应用低维纳米材料的独特光电性质使其在许多应用领域具有广泛的应用前景。
以下是几种典型的应用。
（1）太阳能电池低维纳米材料具有卓越的光电转换效果，在太阳能电池中应用广泛。
低维新材料的理论研究——纳米材料的电子结构和动力学研究
低维新材料的理论研究——纳米材料的电子结构和动力学研究随着科学技术的发展，纳米科技作为近年来发展最快的一个领域，吸引了人们的广泛关注。
纳米技术作为一种以微观集成为核心的跨学科集成技术，无疑是未来科技发展的重要方向。
在纳米技术的发展过程中，纳米材料作为一种重要的材料类型，成为了研究的重点。
而低维新材料的理论研究，特别是纳米材料的电子结构和动力学研究，在纳米技术的发展中也起到了重要的推动作用。
低维新材料是指在一定的维度下具有特殊物理化学性质的新材料。
其中包括了二维材料、一维纳米线、零维纳米颗粒等。
这些材料的特殊性质主要来源于其尺寸效应和表面效应。
在纳米尺度下，由于晶格结构的改变，使得材料的电子、光学、磁学等性质均发生了很大的变化。
因此，研究低维新材料的电子结构和动力学行为对于深入了解其性质和应用具有重要意义。
纳米材料的电子结构是指纳米尺度下材料中电子在自由度和态密度上的变化规律。
其中最重要的问题是研究纳米材料的嵌套效应和表面效应。
嵌套效应是指当尺寸逐渐减小时，材料电子在空间上的限制效应将逐渐占据主导地位并导致其能带结构发生变化，如能隙的增加等；表面效应是指当晶粒尺寸逐渐减小时，材料表面与体积之间的比例增大，表面能级和表面离子等对电子性能的影响就逐渐增加。
目前，研究纳米材料的电子结构主要通过计算模拟来进行。
DFT方法是研究材料的电子结构的重要方法之一。
DFT方法可以通过计算材料的哈密顿算符，从中求解波函数和能值，从而可以研究材料的电子结构。
此外，还有一些纳米材料的电子结构与性质相关的计算方法，如DOS计算、能带结构计算、能量泛函的定义和评价等方法。
这些方法的运用不仅可以研究单个纳米材料的电子结构，还可以研究不同材料间的相互作用和复合材料的电子结构性质。
纳米材料的动力学研究是指在纳米材料中粒子的运动和相互作用的研究。
其中最主要的问题是研究纳米材料的热力学和力学性质。
首先，纳米材料在热力学方面的特殊性质主要是由于其尺度效应和表面效应造成的。
低维材料与纳米科学
低维材料与纳米科学纳米科学是一门研究物质在纳米尺度下的性质和行为的学科，而低维材料则是纳米科学中的一个重要分支。
低维材料指的是在至少一个方向上具有纳米尺度的平面、线性或体积结构的材料。
由于其特殊的几何结构和独特的物理性质，低维材料在材料科学和纳米技术领域具有广泛的应用前景。
一、低维材料的分类与特性低维材料可以分为二维（2D）材料和一维（1D）材料。
2D材料是指具有只有一层原子厚度的平面结构，典型的代表是石墨烯。
石墨烯由碳原子通过共价键连接而成，具有极高的导电性和热导性，且拥有出色的机械强度和柔韧性。
另外，2D材料还包括二硫化钼（MoS2）、二硒化钼（MoSe2）等，它们具有不同的光学、电学和力学性质，可以用于光电器件、传感器和储能装置等领域。
1D材料则是指具有纳米尺度的线性结构，典型的代表是碳纳米管和纳米线。
碳纳米管具有优异的电导率和热导率，被广泛应用于纳米电子学和催化材料领域。
低维材料的独特性质源于其特殊的几何结构和尺度效应。
由于其在至少一个方向上具有纳米尺度，低维材料的电子结构和能带特性与体块材料有很大的差异。
电子在低维结构中受到限制和约束，因此呈现出量子效应的特征。
同时，低维材料还具有较大的比表面积，使得其与周围环境的相互作用增强，进而表现出特殊的化学反应性和吸附性能。
此外，低维材料还具有优异的力学性能，如高拉伸模量和强度，以及超高的柔韧性和可塑性。
二、低维材料的制备方法目前，常见的低维材料制备方法主要包括机械剥离法、化学气相沉积法、溶液法等。
机械剥离法是指通过机械力将体块材料剥离成单层或多层的低维材料，例如，可以通过用胶带剥离法来获得石墨烯。
化学气相沉积法是在高温条件下，通过热解气体分子在基底表面沉积出低维材料，如碳纳米管。
溶液法则是利用化学反应在溶液中合成低维材料，如金属纳米线。
与传统材料相比，低维材料的制备方法复杂且有一定的技术难度。
然而，随着纳米技术的发展和研究技术的成熟，越来越多的低维材料可以通过可控合成和制备得到，为其应用提供了更多可能性。
低维纳米材料的电化学性质研究与应用
低维纳米材料的电化学性质研究与应用低维纳米材料是指其至少有一个维度尺寸与纳米级别相同或者更小。
这种材料因其特殊的电子结构，展现出独特的物理和化学性质，对于电子学、光电学和催化学等领域有着广泛的应用前景。
在低维纳米材料中，两维（2D）和一维（1D）纳米材料的电化学性质被广泛研究。
2D纳米材料如石墨烯、过渡金属二硫化物等，由于其高比表面积、优异的导电性和光学性质，自然成为了目前最热门的材料研究领域之一，被广泛应用于储能器件、光电转换器件和传感器等方面。
1D纳米材料如纳米线、纳米管等，其特殊的形态和几何结构，也带来了很多独特的物理和化学性质，能够广泛应用于传感器、催化剂、电解质等领域。
低维纳米材料的电化学性质研究主要集中在以下三个方面：1. 电子传输性质研究低维纳米材料的具有极高的电子迁移率，因此在储能领域有着巨大的潜力。
石墨烯作为代表之一，由于其独特的导电性质、高比表面积和化学稳定性，在储能领域有着非常好的应用前景。
石墨烯纳米片作为电极和导电载体，可以大幅提高电极电容量和电化学性能。
有研究表明，石墨烯纳米片与微米级的石墨烯相比，在电化学性能上有着显著的提升。
2. 催化活性研究低维纳米材料的相对较大比表面积和活性位点数目，使其在催化领域具有广阔的应用前景。
纳米线、纳米管等一维纳米材料，由于具有非常高的表面积和较好的电催化性质，因此在燃料电池、电解水等领域可以得到广泛的应用。
3. 传感性能研究与传统的气敏材料相比，低维纳米材料因其特殊的结构、表面活性位点和电化学特性，在传感领域有非常好的应用前景。
例如，纳米线阵列可以被广泛应用于气体传感器、生物传感器等方面。
石墨烯等纳米材料也可以被应用于光电传感器、电化学传感器和生物传感器等领域。
除了上述三个方面的研究，低维纳米材料的制备方法和技术也是当前的一个研究热点。
有效控制低维纳米材料的形态、大小、分散度和结构，对于实现低维纳米材料的可控制备和应用有着重要的意义。
低维纳米材料物理化学性能研究
低维纳米材料物理化学性能研究纳米科技的发展已经为我们带来了许多惊人的突破和进步。
在纳米材料的研究中，低维纳米材料是一个非常重要的分支。
低维纳米材料指的是在一维、二维或三维空间内维度较低的纳米材料。
由于在低维空间内，物质物理和化学性质的变化与经典理论预测不同，低维纳米材料呈现出许多特殊的物理和化学性质。
因此，低维纳米材料的研究具有非常重要的科学价值和应用前景。
本文将介绍一些关于低维纳米材料物理化学性能研究方面的最新进展。
一维低维纳米材料的研究一维低维纳米材料是指具有一维纳米结构的材料，例如纳米线、纳米管等。
这些材料由于具有特殊的表面形态和结构特征，具有很高的导电性和导热性，以及其它各种物理化学性质。
因此，一维低维纳米材料在纳米器件、传感器、能源等方面的应用前景非常广泛。
在一维低维纳米材料研究中，最常用的方法是通过热解或气相沉积技术制备材料。
许多研究中还提出了一些新的制备方法，例如界面合成法、水热合成法等。
例如，研究人员已经通过水热合成法成功制备了二氧化钛纳米管，并表明这些纳米管具有更高的光催化性能。
此外，还有研究人员通过模板法制备出铜纳米线，并利用其优异的导电性和导热性制备了柔性电极。
除了制备方法的改进，目前一维低维纳米材料研究的一个重要方向是探究纳米材料的结构和组成对其物理化学性质的影响。
例如，研究人员已经发现纳米线的直径对其电学性能和导热性有着非常明显的影响。
因此，深入研究纳米材料的结构和组成，以及这些因素对其物理化学性质的影响是低维纳米材料研究的一个重要课题。
二维低维纳米材料的研究二维低维纳米材料是指只能在二维平面内运动的纳米材料。
二维低维纳米材料最著名的例子就是石墨烯。
石墨烯具有单层碳原子排列构成的二维晶体结构，其独特的电学性质、导热性能和力学性质引起了广泛的关注。
在二维低维纳米材料研究中，石墨烯是最常用的研究对象。
研究人员已经通过化学还原法成功制备出大规模的石墨烯片，还发现了一些新的石墨烯合成方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低维纳米材料的制备与性能研究创新实践课徐成彦材料科学与工程学院微系统与微结构制造教育部重点实验室课时安排共32学时，授课及讨论20学时，实践教学12学时2-9周授课：周四、周六，A513 实践课：微纳米中心(科学园B1栋314)联系方式办公室：材料楼502房间电话：86412133E-mail: cy_xu@Homepage: /pages/cyxu一.纳米材料导论1.纳米：长度计量单位，1nm=10-9 m。
2.纳米结构：通常是指尺寸在100nm以下的微小结构。
3.纳米技术：在纳米尺度上对物质和材料进行研究处理的技术称为纳米技术。
纳米技术本质上是一种用单个原子、分子制造物质的科学技术。
4.团簇：Clusters denotes small, multiatom particles. As a rule of thumb, any particle of somewhere between 3 and 3x107 atoms is considered a cluster. (a few Å ~ a few hundreds Å)5.量子点：A quantum dot is a portion of matter (e.g., semiconductor) whose excitons are confined in all three spatial dimensions. Consequently, such materials have electronic properties intermediate between those of bulk semiconductors and those of discrete molecules. (typically, 5 ~ 50 nm)6.纳米材料Nanomaterials:refers to materials having unique properties derived from features present in them whose dimensions are on the nanoscale (less than 100 nm).Nanostructures: 1-D nanostructures, specially nanowires, nanorods, nanotubes Nanomaterials: parallel to nanoscience, nanotechnologyNanocrystals (NCs)Nanostructured Materials: ref to bulk materials7.低维结构材料：有时也称为量子工程材料，通常指除三维体材料以外的二维、一维和零维材料。
典型的材料分别为超晶格量子阱、量子线和量子点材料。
8.光学显微镜的放大极限是1500X。
9.信息时代材料的核心是Si。
10.低维纳米材料的类别零维：三个维度都处于纳米尺寸，如团簇、量子点、纳米颗粒等。
一维：两个维度处于纳米尺寸，如纳米线、纳米棒、纳米纤维、纳米管等。
二维：一个维度处于纳米尺寸，如超薄膜、超晶格。
11.原子团簇：团簇是由几个乃至上千个原子、分子或离子通过物理或化学结合力组成的相对稳定的微观或亚微观聚集体，其物理和化学性质随所含的原子数目而变化（称为重构）。
团簇的性质既不同于单个原子分子，又不同于固体和液体，也不能用两者性质的简单线性外延或内插得到。
因此，人们把团簇看成是介于原子、分子与宏观固体物质之间的物质结构的新层次，是各种物质由原子分子向大块物质转变的过渡状态，或者说，代表了凝聚态物质的初始状态。
12.量子阱(Quantum well)：由带隙宽度不同的两种薄层材料交替生长在一起，而且窄带隙薄层被包夹在宽带隙材料中间的一种微结构。
其中，窄带隙势阱层的厚度小于电子的德布罗意(de Broglie)波长，电子的能级变成分立的量子化能级，该微结构为量子阱。
二．纳米材料的制备方法1.一般说来，合成是化学领域使用较多的词汇，有时特指以取得目标化合物为目的的方法。
制备这个词概念相对宽泛一些。
2.纳米制备技术(Nanofabrication technique)Top-down: 光刻、电子束刻蚀、软刻蚀、dip-penBottom-up: 自组装3.合成方法的分类纳米材料合成注意控制大小、形状、图案化（阵列）。
根据是否发生化学反应，纳米微粒的制备方法通常分为两大类：物理法和化学法；根据制备状态的不同，制备纳米微粒的方法可以分为气相法、液相法和固相法等。
4.零维纳米材料的制备方法①气体冷凝法1) 定义：气体冷凝法是在低压的氦、氩等惰性气体中加热金属、合金或陶瓷使其蒸发气化，然后与惰性气体碰撞冷凝形成超微粒(1—1000 nm)或纳米微粒(1—100 nm)的方法。
1963年，Ryozi Uyeda及其合作者研制出，通过材料在纯净的惰性气体中的蒸发和冷凝过程获得较干净的纳米微粒。
2) 气体冷凝法的原理整个过程是在超高真空室内进行。
通过分子涡轮使其达到0.1Pa以上的真空度，然后充入低压(约2KPa)的纯净惰性气体(He或Ar，纯度为~99.9996％)。
欲蒸的物质(例如，金属，CaF2，NaCl，FeF等离子化合物、过渡族金属氮化物及易升华的氧化物等)置于坩埚内，通过钨电阻加热器或石墨加热器等加热装置逐渐加热蒸发，产生原物质烟雾，由于惰性气体的对流，烟雾向上移动，并接近充液氮的冷却棒(冷阱，77K)。
在蒸发过程中，原物质发出的原子与惰性气体原子碰撞而迅速损失能量而冷却，在原物质蒸气中造成很高的局域过饱和，导致均匀的成核过程。
在接近冷却棒的过程中，原物质蒸气首先形成原子簇，然后形成单个纳米微粒。
在接近冷却棒表面的区域内，单个纳米微粒聚合长大，最后在冷却棒表面上积累起来。
用聚四氟乙烯刮刀刻下并收集起来获得纳米粉。
3) 气体冷凝法影响纳米微粒粒径大小的因素(1)惰性气体压力。
惰性气体压力的增加，粒子变大。
(2)惰性气体的原子量。
大原子质量的惰性气体将导致大粒子。
(碰撞机会增多，冷却速度加快)。
(3)蒸发物质的分压，即蒸发温度或速率。
实验表明，随着蒸发速率的增加(等效于蒸发源温度的升高)，或随着原物质蒸气压力的增加，粒子变大。
在一级近似下，粒子大小正比于lnP v(P v为金属蒸气的压力)。
(原物质气体浓度增大，碰撞机会增多，粒径增大)。
4) 气体冷凝法优缺点：设备相对简单，易于操作。
纳米颗粒表面清洁,粒度齐整，粒度分布窄，粒度容易控制。
缺点：难以获得高熔点的纳米微粒。
主要用于Ag、Al、Cu、Au等低熔点金属纳米粒子的合成。
②溶胶冷凝法1）溶胶-凝胶法基本原理溶胶-凝胶方法是湿化学反应方法之一，不论所用的起始原料(称为前驱物)为无机盐或金属醇盐，其主要反应步骤是前驱物溶于溶剂(水或有机溶剂)中形成均匀的溶液，溶质与溶剂产生水解或醇解反应生成物聚集成1 nm左右的粒子并组成溶胶，经蒸发干燥转变为凝胶。
金属醇盐的水解和缩聚：无机盐沉淀：2）溶胶-凝胶法优点：1. 反应温度低，反应过程易于控制2. 制品的均匀度、纯度高(均匀性可达分子或原子水平)3. 化学计量准确，易于改性，掺杂的范围宽(包括掺杂的量和种类)4. 从同一种原料出发，改变工艺过程即可获得不同的产品如粉料、薄膜、纤维等5. 工艺简单，不需要昂贵的设备。
缺点：1. 所用原料多为有机化合物，成本较高，有些对健康有害2. 处理过程时间较长，制品易产生开裂3.凝胶中存在大量微孔，在干燥过程中又将会逸出许多气体及有机物，并产生收缩③热注入法材料合成分为形核长大和Oswald熟化三个阶段，一般情况这三个阶段没有严格的界限，“你中有我，我中有你”，得到的材料尺寸不均匀。
热注入法采用快速注入方式在特定温度下将前驱体溶液注入到反应溶液中，使纳米晶体快速成核并生长。
由于前驱体的快速注入，溶液过饱和度瞬间增大，发生均匀成核。
随着成核的进行，溶液过饱和度下降，成核终止，反应进入晶核生长阶段。
成核和生长阶段的分离使各晶粒的生长状态基本一致，保证了产物的单分散性。
形核阶段经典形核公式∆G = (4/3)πr3∆G v + 4πr2γ临界形核点d(∆G)/d r = 0 r c = 2γ/| ∆G v |只有大于r c的晶核才能稳定存在在热注入条件下，反应溶液能够快速达到过饱和状态在短时间内形成大量的形核核心(1)，随着反应温度降低和过饱和度的降低，会使得形核过程受到抑制(2)，进入Quench阶段。
最后进入升温过程，导致原来形成的核心长大，得到均匀的纳米晶(3,3’)热注入方法得到的均匀纳米晶非常适宜自组装，可以得到一系列自组装结构其它方法：溅射法、流动油面真空蒸度法、爆炸丝法、沉淀法、水解法等。
5.一维纳米材料的制备方法a) 固体各向异性的晶体学结构所决定的定向生长;晶体中各个面的能量及其生长速度。
b) 引入一个液-固界面来减少籽晶的对称性，如在VLS 生长机制中的液滴所产生的限域; ① 气-液-固（VLS ）生长机制(a) Silicon whiskers do not contain an axial screw dislocation;(b) Impurity is essential for whisker growth;(c) Small globule is present at the tip of the whisker during growth.VLS生长机制的一般要求必须有催化剂的存在，生长材料首先被蒸发成气态，在适宜的温度下，催化剂能与生长材料的组元互熔形成液态的共熔物，生长材料的组元不断从气相中获得，当液态中熔质组元达到过饱和后，晶须将沿着固-液界面一择优方向析出，长成线状晶体。
很显然催化剂的尺寸将在很大程度上控制所生长晶须的尺寸。
实验证明这种生长机制可以用来制备大量的单质、二元化合物甚至更复杂的单晶，而且该方法生长的单晶基本上无位错，生长速度快。
通过控制催化剂的尺寸可以制备出大量的准一维纳米材料。
如Fe、Au催化合成了半导体纳米线Si；Ga催化合成SiO2对催化剂的要求：共晶形成液相；催化剂的蒸气压低；不参与反应；不能形成其它的中间产物。
② 溶液-液相-固相(SLS)生长机制SLS 生长的机理有点类似于VLS 机制，与VLS 机制的区别仅在于，在VLS 机制生长过程中，所需的原材料由气相提供；而在SLS 机制生长过程中，所需的原料是从溶液中提供的，一般来说，此方法中常用低熔点金属(如In 、Sn 或Bi 等)作为助溶剂(fluxdroplet)，相当于VLS 机制中的催化剂。
美国华盛顿大学Buhro 小组在低温下通过SLS 机制获得了高结晶度的半导体纳米线,如InP 、InAs 、GaAs 纳米线，这种方法生长的纳米线为多晶或近单晶结构，纳米线的尺寸分布范围较宽。
