西工大高频第二次实验报告
高频实验报告(电子模板)4题版
高频实验报告(电子版)班级:班级:学号:学号:姓名:姓名:201年月实验一、小信号谐振放大器 1:本次实验电原理图输入信号Ui(mV P-P)50mV P-P放大管电流Ic 1 0.5mA 1mA 2mA 3mA 4mA 4.5mA 输出信号Uo(V P-P)2-1:直流工作点与对放大器影响关系得结论:输入信号Ui(mV P-P) 50mV P-P阻尼电阻R Z (1K2=1) R=∞(R11) R=100 Ω(R7) R=1K(R6) R=10K(R5) R=100K输出信号Uo(V P-P)3-1:阻尼电阻—LC 回路的特性曲线图3-2:阻尼电阻—LC 回路的特性结论4:逐点法测量放大器的幅频特性实验电原理图粘贴处特性曲线图 粘贴处输入信号幅度(mV P-P)50mV P-P输入信号(MHz )2727.52828.52929.530输出幅值(V P-P)输入信号 (MHz ) 30.53131.53232.533输出幅值(V P-P)4-1:放大器的幅频特性曲线图4-2:放大器的的特性结论5:本次实验实测波形选贴选作思考题:(任选一题)1. 单调谐放大器的电压增益K U 与哪些因素有关?双调谐放大器的有效频带宽度B 与哪些因素有关?2.改变阻尼电阻R 数值时电压增益K U 、有效频带宽度B 会如何变化?为什么?3. 用扫频仪测量电压增益输出衰减分别置10dB 和30dB 时,哪种测量结果较合理?4. 用数字频率计测量放大器的频率时,实测其输入信号和输出信号时,数字频率计均能正确显示吗?为什么?5. 调幅信号经放大器放大后其调制度m 应该变化吗?为什么?思考题( )答案如下:幅频特性曲线图粘贴处实测波形1 粘贴处 实测波形2 粘贴处实验二、高频谐振功率放大器1:本次实验电原理图2: 谐振功放电路的交流工作点统调实测值级别激励放大级器(6BG1) 末级谐振功率放大器(6BG2)测量项目注入信号U i(V6-1)激励信号U bm(V6-2)输出信号U0(V6-3)未级电流I C(mA)峰峰值V P-P有效值VU bm(V p-p)1 2 3 4 5 Uo(V p-p)Ic(mA)3-1:谐振功率放大器的激励特性U bm–U0特性曲线图3-2:谐振功率放大器的的特性结论U bm–U0特性曲线图粘贴处实验电原理图粘贴处RL(Ω) 50Ω 75Ω 100Ω 125Ω 150Ω 螺旋天线Uo(V p-p) (V6-3) Ic(mA) (V2)4-1:谐振功率放大器的负载特性RL-- Uo 特性曲线图4-2:谐振功率放大器的RL-- Uo 特性结论V2 (V) 2 V 4V 6V 8V 10V 12V U O (V p-p ) Ic (mA)5-1:谐振功率放大器的电压特性V2—Uo 特性曲线图5-2:谐振功率放大器的V2—Uo 特性结论V2—Uo 特性曲线图粘贴处RL-- Uo 特性曲线图粘贴处6:谐振放大器高频输出功率与工作效率的测量:电源输入功率P D : Ic = mA 、 V2 = V 、 P D = mW 高频输出功率P 0 : Uo = V p-p RL = Ω P 0 = mW 电路工作效率η: %5:本次实验实测波形选贴选作思考题:(任选一题)1 当调谐末级谐振回路时,会出现i C 的最小值和U 0的最大值往往不能同时出现。
【2018最新】高频实验报告全-实用word文档 (28页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==高频实验报告全实验报实验课程:通信电子线路实验学生姓名:周倩文学号:630171201X 专业班级:通信121班指导教师:雷向东老师、卢金平老师告目录实验一仪器的操作使用实验二高频小信号调谐放大器实验三非线性丙类功率放大器实验实验四三点式正弦波振荡器实验五晶体振荡器设计实验六模拟乘法混频实验七二极管的双平衡混频器设计实验八集电极调幅实验实验九基极调幅电路设计实验十模拟乘法器调幅南昌大学实验报告学生姓名:周倩文学号:630171201X 专业班级:通信121班验证□综合□设计□创新实验日期:201X-10-10 实验成绩:、实验一仪器的操作使用(硬件)一、实验目的掌握使用高频实验室的示波器、高频信号发生器的目的、方法及注意事项。
(1)示波器是用来观察和测量信号的,主要是用来观察周期信号的波形,比如正弦波、三角波、方波、调幅波,等等。
信号发生器,即信号源。
(2)注意事项:在仪器之间、仪器与电路之间,信号的传输都是通过信号线来完成的。
用示波器测量信号发生器产生的信号,就要将示波器的信号输入线(表笔)与信号发生器的信号输出线连接在一起。
注意,仪器的信号线都有一个金属的连接头,也被称作“Q头”,用来与仪器连接在一起,这里要特别强调:在将信号线接上和取下时,一定要捏住信号线的其他部位,否则,信号线中的芯线就会被拧断。
再就是不能用蛮力,。
这是高频实验仪器操作的基本常识和基本要求,必须遵守,不得违背。
二、实验内容高频正弦波信号的产生和测试①首先简单介绍一下信号发生器的基本操作使用方法。
它是数字智能型的信号发生器,打开电源开关,液晶显示屏显示信号的参数。
信号参数,由功能键结合数字按键设置,比如,我们要产生频率为12.5MHz、有效值150mV的信号,那么,我们就要先按一下功能键“频率”,再按数字键12.5,然后按右边的单元键“MHz”,这时,屏幕上显示“频率12.5MHz”;接着再按一下功能键“幅度”,再按数字键150,然后按右边的单元键“mV”,这时,屏幕上显示“幅度150mV”。
西工大模电实验报告记录
西工大模电实验报告记录————————————————————————————————作者:————————————————————————————————日期:模拟电子技术基础实验报告目录实验一单极共射放大电路实验二集成运算放大器的线性应用实验三多级负反馈放大电路实验四RC正弦波振荡器实验五方波发生器实验六有源滤波器综合设计实验用运算放大器组成万用表的设计实验一单极共射放大电路一、实验目的1、掌握用MultiSim仿真软件分析单级放大器主要性能指标的方法。
2、掌握晶体管放大器静态工作点的调试和调整方法,观察静态工作点对放大器输出波形的影响。
3、测量放大器的放大倍数、输入电阻和输出电阻。
4、掌握用MultiSim仿真软件分析单级放大器的频率特性的方法。
5、测量放大器的幅频特性。
二、实验原理及结果如图所示:1.静态工作点的调整和测量(1) 输入端加入1KHz 、幅度为50mV 的正弦波,如图所示。
当按照上述要求搭接好电路后,用示波器观察输出。
静态工作点具体调整步骤如下: 现象 出现截止失真 出现饱和失真 两种失真都出现 无失真 动作 减小W R增大W R减小输入信号加大输入信号根据示波器上观察到的现象,做出不同的调整动作,反复进行,使示波器所显示的输出波形达到最大不失真。
(2) 撤掉信号发生器,使输入信号电压0i V ,用万用表测量三极管的三个极分别对地的电压,,,,,E B C CEQ CQ V V V V I ,根据EQ EQ EV I R =算出CQ EQ I I =.将测量值记录于下表,并与估算值进行比较。
理论估算值实际测量值B VC VE VCE VC IB VC VE VCE VC I2.913v7.976v2.213v5.763v2.012mA2.881V8.069V2.173V5.912V1.964mA2.电压放大倍数的测量(1)输入信号为1kHz 、幅度为50mV 的正弦信号,输出端开路时,示波器分别测出i V ,o V 的大小,然后算出电压放大倍数。
高频实验报告总结与反思
高频实验报告总结与反思一、实验目的本次实验的目的是通过高频电路的设计和实验,加深对高频电路原理的理解与掌握,提高动手能力和解决问题的能力。
二、实验内容本次实验的内容主要包括以下几个部分:1. 高频信号发生器的设计与实现;2. 接收功率计的设计与实现;3. 带通滤波器的设计与实现;4. 高频放大电路的设计与实现。
三、实验过程与结果在实验过程中,我们小组成员分工协作,按照实验要求逐步完成了各个部分的设计与实现。
经过仔细调试和测试,我们成功完成了实验,并得到了满意的实验结果。
第一部分的高频信号发生器设计中,我们根据设计要求,选用特定型号的晶体振荡器,以实现稳定、高频率的信号输出。
通过调整部分元件参数,信号频率得以精确控制。
实验结果显示,该设计的高频信号发生器输出稳定可靠,符合预期要求。
第二部分的接收功率计设计中,我们以高频信号发生器的输出信号作为输入,通过一系列放大器、滤波器和检波器等组成的电路,实现对高频信号功率的测量。
通过与次级标准功率计的对比测试,我们发现该接收功率计的测量误差较小,在合理范围内。
第三部分的带通滤波器设计中,我们根据实验要求,采用二阶无源RC 滤波器来实现对指定频段信号的选择性放大。
经过调整电容和电阻的数值,实验测量结果表明,该滤波器对指定频率范围内的信号有较好的放大效果,同时能够滤除其他频率的杂波。
第四部分的高频放大电路设计中,我们选用了常用的BJT三极管,通过合适的偏置和负反馈手段,实现了对输入高频信号的放大。
经过调试和测试,我们得到了满意的放大效果,实验结果与理论分析一致。
四、实验心得与收获通过本次实验,我对高频电路的原理和设计有了更深入的理解。
在实验过程中,我学会了使用示波器、频谱分析仪等测量工具,并且动手实际搭建了高频电路,熟悉了电路连接和元器件的选取。
通过调试和测试,我锻炼了解决问题的能力和动手实践的能力。
通过小组成员之间的合作,我体会到了团队的力量。
每个人都负责自己的部分,互相帮助,共同解决问题,使实验进展顺利。
西安工业大学模电仿真实验2实验报告
实验2 负反馈放大电路仿真实验一、实验目的(1)进一步熟悉multisim软件的使用方法(2)学会使用multisim软件对负反馈放大电路进行仿真分析(3)研究负反馈对放大电路性能的影响(4)掌握负反馈电路的测试方法二、实验原理1.总的电压放大倍数:Au=U02/Ui=(U01/Ui)(U02/U01)=Au1Au2电路输入端加入了一个分压器,其作用是对信号源Uis进行衰减,以方便调节Ui的大小。
2.负反馈放大器的一般表示式为Af=A/(1+AF)无反馈时的上限频率和下限频率;闭环时的上限频率和下限频fHf=fH(1+AF),fLf=fL/(1+AF)负反馈放大器的输入、输出电阻Rif=Ri(1+AF)(串联负反馈),Rif=Ri/(1+AF)(并联负反馈)Rof=Ro/(1+AF)(电压负反馈),Rof=Ro(1+AF)(电流负反馈)三、实验内容及步骤1、组建负反馈放大仿真电路2、静态工作点测试(1)输入1KHz,有效值1mV(或者峰值1.414vP)的正弦交流信号,用示波器监测电路开环、负载开路情况下的波形不失真。
波形图:(2)利用直流工作点分析法(DC Operating Point Analysis)来分析和计算电路Q点,分析数据并记录在表1中。
表1 静态工作点数据三极管Q1 三极管Q2V b(V))V c(V))V e(V) V b(V))V c(V))V e(V)8.52 1.42 0.75 8.08 3.37 2.683、负反馈放大电路开环、闭环放大倍数的测试调用示波器监测输出端波形,调用交流毫伏表(用万用表的交流档代替)测量表2中相关数据,并计算。
(1)开环电路测试(2)闭环电路测试(3)ΔA/A=(Auo-AuL)/Auo4、负反馈对放大电路的频率特性的影响(1)调出“波特分析仪”,并连入电路中。
(2)使用读数指针读出电路在开环、闭环下的上下限频率,将数据记录在表3中。
四、思考题试分析负反馈的引入对放大电路性能的影响?1. 增大Rp的电阻值,将使三极管的静态工作点下移,造成三极管对输入信号的下班波相应的动态范围不足,造成输出失真。

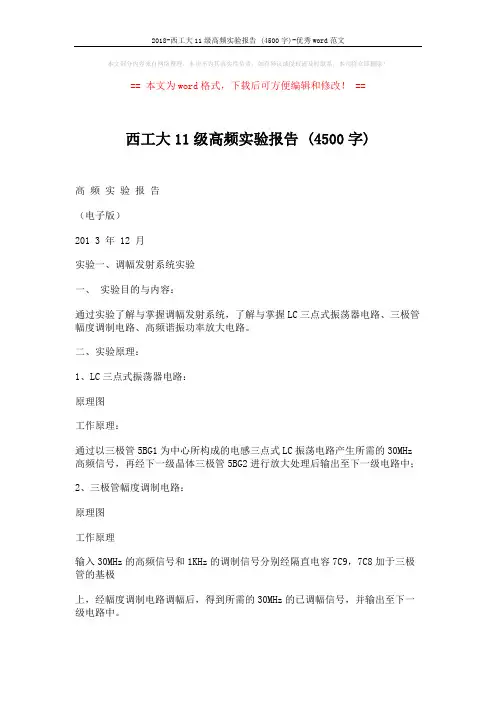

2018-西工大11级高频实验报告 (4500字)-优秀word范文 (12页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==西工大11级高频实验报告 (4500字)高频实验报告(电子版)201 3 年 12 月实验一、调幅发射系统实验一、实验目的与内容:通过实验了解与掌握调幅发射系统,了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。
二、实验原理:1、LC三点式振荡器电路:原理图工作原理:通过以三极管5BG1为中心所构成的电感三点式LC振荡电路产生所需的30MHz 高频信号,再经下一级晶体三极管5BG2进行放大处理后输出至下一级电路中;2、三极管幅度调制电路:原理图工作原理输入30MHz的高频信号和1KHz的调制信号分别经隔直电容7C9,7C8加于三极管的基极上,经幅度调制电路调幅后,得到所需的30MHz的已调幅信号,并输出至下一级电路中。
3、高频谐振功率放大电路:原理图工作原理:输入经上一级晶体三极管调幅后的30MHZ调幅信号,分别通过两级三极管6BG1和6BG2进行放大;得到所需的放大信号。
4、调幅发射系统:系统框图工作原理通过振荡电路输出30MHz高频信号,经放大后与本振信号在三极管幅度调制电路中进行调幅处理,经滤波后再通过高频谐振功放完成放大处理,再经检波后输出所需信号。
三、实验步骤:1、LC三点式振荡器电路:1)接通12V直流电源,调整静态工作点:调节静态工作点使Ic1=3mA,用万用表的电压档位测其两端电压,调节5W2,使电压表之示数达到3V左右;2)验证振荡器反馈系数kfu对振荡器幅值U L的影响关系:保持上述静态工作点,通电后,将示波器接至5-1端,在示波器上即有相应的参数呈现,之后调节5K1的几个档位,并分别用示波器读出其对应的峰峰值Vp-p并记录;3)验证振荡管工作电流和振荡幅度的关系保持静态工作点不变,调节5K1至一固定位臵并保持不变;万用表臵电压档并接至5R8两端,示波器接至5-1,通过调节5W2,使万用表电压值与步骤(2)所测值尽量一致,此时通过示波器测出相应的峰峰值Vpp和频率f并记录数据和对应波形;2、三极管幅度调制电路:1)调节三极管的静态工作点,即调节可变电阻7W1,使得集电极电流为3mA。
西工大高频电路实验预习报告 高频实验预习报告1
信源
放大
调制
滤波
混频
滤波
线性 本振 1 本振 2
滤波
功放
2、LC 三点式振荡器电路
图 T3-1 为 LC 三点式振荡器电路,熟悉电路,并论述其原理。思 考并回答下列问题: A、哪几个元件决定振荡频率? 5BG1 为电容式 Clapp Oscilltor LC 振荡电路 C≈5C3 ,ω≈1/ ������������ L 为 5L2 与可变电容 5C4,变容二极管 5D2(频率微调)的并联 则决定振荡频率的元件: 电容 5C3, 电感 5L2, 和可变电容 5C4, 变容二极 管 5D2 B、如何测量三极管 5BG1 的静态工作电流, 如何调整 5BG1 的静态 工作点。 因为在电路中, 宁测电压不测电流, 则通过测量电压来测量电 流。
(四)三个电路板的连接: 直流电源 接总电路板正负极 接(电路板 2 高频载波输入端)7K1 接(电路板 3 的信
(电路板 1 输出)V5-1
(电路板 2 的输出点)从 7W2 上接出的点 号输入) 6K2(电路板 3 输出)
图 T5-4 为三极管基极幅度调制电路,熟悉电路,并论述其原理。 思考并回答下列问题: A、晶体管调幅电路有几种形式?基极调幅电路与集电极调幅电 路的区别与特点是什么?基极调幅电路输入信号的特点是什么? 两种形式:基极调制(������������������ 固定,������������������ 变化;或������������������ 固定,������������������ 变 化) ,集电极调制(������������ 变化) 区别和特点:集电极调制,需要工作在过压区 基极调制,需要工作在欠压区 基极调幅电路信号的特点: 特点:低频调制信号功率小,这使得低频放大器比较简单,但工作 于欠压状态,集电极效率较低,不能充分利用直流电源的能量。但又 由于渡越时间的影响,基极电流的变化比较复杂。 B、给出调幅波波形,何为调制系数,调制系数的意义是什么?
西工大高频实验二预习报告
西工大高频实验二预习报告实验二:调幅接收系统实验08051101 辛航博:2011302058阳昆:2011302059 一、实验目的:图2为实验中的调幅接收系统结构图,虚框部分为实验重点~低噪放电路下次实验实现~本振信号由信号源产生。
,。
通过实验了解与掌握调幅接收系统~了解与掌握三极管混频器电路、中频放大/AGC电路、检波电路。
图2 调幅接收系统结构图二、预习内容:1、给出完整的调幅接收系统结构图。
2、晶体管混频器电路图T6-1为晶体管混频电路图~熟悉电路~并论述其原理。
思考并回答下列问题:A、何为混频增益~如何测量混频增益~给出需要的仪器~测试方法和测试结构图。
混频增益是指混频器的输出中频信号电压Vi(或功率Pi)对输入信号电压Vs(或功率Ps)的比值,即:错误~未找到引用源。
B、混频管的静态工作电流对混频增益有何影响,由于三极管非线性产生的自给偏置,Ac随Ic的增加先增大由缓慢减小3、中频放大/AGC和检波电路图8-4为中频放大/AGC和检波电路图。
熟悉电路~并论述其原理。
思考并回答下列问题:A、AGC是什么,AGC电路在通信系统中的作用是什么,AGC的主要指标有哪些,AGC为自动控制增益,当高频头接收到弱信号时,它会自动控制放大管增加放大倍数,反之减小放大倍数。
使放大电路的增益自动地随信号强度而调整的自动控制方法。
功率增益、噪声系数吗、功率增益衰减量、漏电流、镜像干扰抑制比等B、二极管检波原理是什么,利用二极管的正向导通性,二极管导通调幅信号Vs向电容充电,截止时电容通过电阻放电,反复充放电平衡后输出电压稳定在平均值V上、下按角频率Wc作锯齿状波AV动,从而不失真地反映输入信号的包络变化。
C、检波电路中含有R、C器件~不正确选择R、C会造成何种失真,会产生惰性失真和负峰切割失真。
三、给出调幅发射系统调试步骤;指出需要哪些仪器、给出仪器与实验电路连接的测试结构图。
一、晶体管混频电路,实验步骤:第一步:调节2BJ1的静态工作点。
2014年普通高等学校招生全国统一考试西工大附中第二次适应性训练总结
2014年普通高等学校招生全国统一考试西工大附中第二次适应性训练理科综合能力测试第Ⅰ卷本卷共21小题,每题6分,共126分可能用到的相对原子质量C 12、N 14、O 16、Na 23、Mg 24、Al 27、Cu 64 Zn 65一、选择题:本题共13小题,每小题6分,在每小题给出的4个选项中,只有一项是符合题目要求的。
1.下列有关科学发现的说法,正确的是A.孟德尔在豌豆开花时对母本进行去雄和授粉,实现亲本的杂交B.卡尔文利用同位素示踪技术探明了CO2中的C在光合作用中的转移途径C.萨克斯通过对照实验证明光合作用的产物是葡萄糖D.格里菲思的肺炎双球菌转化实验证明了DNA是遗传物质2.右图是高等生物多聚核糖体合成肽链的过程,有关该过程的说法,正确的是A.该图表示翻译的过程,图中核糖体从左向右移动B.多聚核糖体合成的多条肽链在氨基酸的排列顺序上互不相同C.若合成某条肽链时脱去了100个水分子,则该肽链中至少含有102个O原子D.若合成产物为胰岛素,则它不需经内质网和高尔基体的加工3.甲状腺细胞可以将氨基酸和碘合成甲状腺球蛋白,并且将甲状腺球蛋白分泌到细胞外,其过程如下图所示。
下列叙述错误的是A.用含3H标记的氨基酸注射到该细胞中,则出现3H的部位依次为③①②⑥④B.与c过程有关的细胞器是内质网、高尔基体、线粒体C.细胞内的碘浓度远远高于血浆中的碘浓度,这表明a是主动运输过程D.若含18O的氨基酸在甲状腺细胞内的代谢过程中产生了H218O,那么水中的18O最可能来自于氨基酸的—COOH4.下表列出了纯合豌豆两对相对性状杂交试验中F 2的部分基因型(非等位基因位于非同源染色体上)。
下列叙述错误的是A .表中Y 与y 、R 与r 的分离以及Y 与R 或r 、y 与R 或r 的组合是互不干扰的B .①②③④代表的基因型在F 2中出现的概率大小为③>②=④>①C .F 2中出现表现型不同于亲本的重组类型的概率是3/8或5/8D .表中Y 、y 、R 、r 基因的载体有染色体、叶绿体、线粒体5.在生态系统中,营养级越高的生物获得的总能量越少。
西工大高频实验报告
高频实验报告2017年 5月实验一、调幅发射系统实验一、实验目的与内容:通过实验了解与掌握调幅发射系统,了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。
二、实验原理:1、LC三点式振荡器电路:工作原理:观察LC三点式振荡器电路可知,该电路可分为两部分,第一部分是由5BG1为组成的电容三点式LC振荡电路,第二部分别是由5BG2组成的放大电路。
图中5R5,5R6,5W2和5R8为分压式偏置电阻,为晶体三极管5BG1提供直流偏置,电容5C7或5C8或5C9或5C10或5C11进行反馈的控制。
5R3、5W1、5L2以及5C4构成的回路调节该电路的振荡频率,通过以晶体三极管5BG1为中心的LC振荡电路产生所需的30MHz高频信号,再经下一级晶体三极管5BG2进行放大处理后,在V5-1处输出频率为30MHZ正弦振荡信号送至下一级电路。
2、三极管幅度调制电路:工作原理:观察三极管幅度调制电路可知,图中7R1,7R4,7W1和7R3为分压式偏置电阻,为晶体管7BG1提供直流偏置,输入30MHz的高频信号和1KHz 的调制信号,分别经过隔直电容7C9、7C8加于晶体三极管的基极;三极管利用三极管的非线性特性,对输入信号进行变换而产生新的信号,再利用电路中由电感7L1和电容7C2、7C10组成的LC 谐振回路选出所需的信号成分,从而完成调幅过程;调幅后得到所需30MHz 的已调幅信号,并输出至下一级。
3、高频谐振功率放大电路:工作原理:观察高频谐振功率放大电路可知,高频功放由两级放大电路组成,在第一级电路中6R2和6R3分压式偏置电阻,为晶体管6BG1提供直流偏置,输入的30MHz 的调幅信号经6BG1第一次放大,晶体管6BG1输出采用6C5、6C6、6L1构成的T 型滤波匹配网络;在第二级电路中,基极采用由6R4产生偏置电压供给晶体管6BG2直流偏置,由上一级的放大信号再经第二次放大,晶体管6BG2输出采用6C13、6C13、6L3和6L4构成的T 型滤波匹配网络;经两级放大后得到所需的放大信号。
西工大高频电路实验报告高频实验报告
高频实验报告2013年 11 月实验一、调幅发射系统实验一、实验目的与内容:通过实验了解与掌握调幅发射系统,了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。
二、实验原理:1、LC三点式振荡器电路:以5BG1为中心,构成电容式Clapp Oscilltor LC振荡电路,用于产生信号源C≈5C3,ω≈1/L为5L2与可变电容5C4,变容二极管5D2(频率微调:移动5W1的滑动端,改变5D2上电压,电压不同,其电容值不同)的并联则决定振荡频率的元件:电容5C3,电感5L2,和可变电容5C4,变容二极管5D2 5K1处,取不同的C值,使得F不同,控制电路的稳定性和振荡条件。
电阻5W2可改变直流工作点。
2、三极管幅度调制电路:三极管幅度调制是利用三极管构成的线性时变电路实现相乘运算,再利用电路中的LC谐振回路滤除不需要的信号,选出所需的信号成分,从而完成调幅过程。
7C10、7C2、7L1三者构成LC并联谐振回路。
7C10为可变电容,用来调节谐振回路的谐振频率。
3、高频谐振功率放大电路:6BG1 第一级放大,6C5,6L1第一级并联谐振6BG2 第二级放大,6C13,6L4第二级串联谐振谐振功率放大电路是经过两级三极管放大,通过滤波匹配网络,得到放大的不失真功率。
1、调幅发射系统:三、实验步骤:1、LC三点式振荡器电路:调试振荡电路:先调电路的静态工作点: 调节电路的可变电阻5W2,使≈3mA。
即:在5R8两端接上万用表,测其电压, 调节电路的可变电阻5W2,直到=(因为在电路中,宁测电压不测电流,则通过测量电压来测量电流。
又≈,则测静态工作电流,通过测5R8上的电压来间接测量。
=/)V5—1用示波器观测波形,拨动5K1从5C7至5C11选择一个电容值,得到合适波形,并使得输出波形频率为约为28M;V5-1接频率计数器,调节可变电容5C4和变容二极管5D2(微调频率),让频率等于28M。
西北工业大学高频实验报告
高频实验报告2013年12月实验一、调幅发射系统实验一、实验目的与内容:通过实验了解与掌握调幅发射系统,了解与掌握LC 三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。
二、实验原理:1、LC三点式振荡器电路:上图是实验一的原理图。
在三点式振荡电路中,与晶体管发射机相连的是两个同性质的电抗,另一个个晶体管基极和集电极相连的应该是一个异性的电抗。
从图中可以看出它是一个电容三点式振荡电路。
它由两部分组成,第一部分是由5BG1组成的电容三点式振荡电路,第二部分是由5BG2组成的放大电路。
5K1是控制端,控制反馈系数的大小,5W2用于调节静态工作点,5C4用于调节最大不失真波形。
V5-1是观测点,接入示波器观测电路。
2、三极管幅度调制电路:上图是实验二的原理图。
调幅电路又称幅度调制电路,是指能使高频载波信号的幅度随着调制信号的规律而变化的电路。
调幅电路有多种形式,根据调制信号接入的位置不同可以分为,基极调制电路,集电极调制电路,发射极调制电路。
本电路基极调幅电路。
三极管幅度调制是利用三极管的非线性特性,对输入信号进行变换而产生新的信号,再利用电路中的LC 谐振回路,选出所需的信号成分,从而完成调幅过程。
根据功率高低可分为高电平调制电路和低电平调制电路两类。
7C10调节输出信号最大不失真,7C2作用是高频滤波,7L1保证直流通路。
3、高频谐振功率放大电路:上图是实验三的原理图。
谐振功率放大电路是在限定输入信号波形的情况下,通过滤波匹配网络,使输出负载上得到所需的不失真功率。
本电路一般用于发射极的末级电路,是发射机的重要组成部分。
可以分为甲类谐振功率放大电路,乙类谐振功率放大电路,丙类谐振功率放大电路,本实验采用丙类谐振功率放大电路。
6C5和6L1组成选频网络。
4、调幅发射系统:三、实验步骤:1、LC 三点式振荡器电路:a.接通12V 直流电源(注意限流0.6A )。
本振功率放大调幅 信源b. 根据先直流后交流的原则,调整静态工作点。
西工大模电实验报告
模拟电子技术基础实验报告目录实验一单极共射放大电路实验二集成运算放大器的线性应用实验三多级负反馈放大电路实验四RC正弦波振荡器实验五方波发生器实验六有源滤波器综合设计实验用运算放大器组成万用表的设计实验一单极共射放大电路一、实验目的1、掌握用MultiSim仿真软件分析单级放大器主要性能指标的方法。
2、掌握晶体管放大器静态工作点的调试和调整方法,观察静态工作点对放大器输出波形的影响。
3、测量放大器的放大倍数、输入电阻和输出电阻。
4、掌握用MultiSim仿真软件分析单级放大器的频率特性的方法。
5、测量放大器的幅频特性。
二、实验原理及结果如图所示:1.静态工作点的调整和测量(1)输入端加入1KHz、幅度为50mV的正弦波,如图所示。
当按照上述要求搭接好电路后,用示波器观察输出。
静态工作点具体调整步骤如下:根据示波器上观察到的现象,做出不同的调整动作,反复进行,使示波器所显示的输出波形达到最大不失真。
(2)撤掉信号发生器,使输入信号电压0V ,用万用表测量三极管i的三个极分别对地的电压,,,,,E B C CEQ CQ V V V V I ,根据EQ EQ EV I R =算出CQ EQ I I =.将测量值记录于下表,并与估算值进行比较。
2.电压放大倍数的测量(1)输入信号为1kHz 、幅度为50mV 的正弦信号,输出端开路时,示波器分别测出i V ,o V 的大小,然后算出电压放大倍数。
数据如下:i V =-70.708mV o V =1.227VA1=iOV V =-17.353 (2)输出端接入2k 的负载电阻Rl,保持输出电压i V 不变,测出此时的输出电压o V ,并算出此时的电压放大倍数,分析负载对放大电路的影响。
数据如下:i V =-70.708mV o V =614.893mVAv=iOV V =-8.696 (3) 用示波器双踪观察o V 和i V 的波形,比较相位关系。
相位互差180度3、输入电阻和输出电阻的测量(1)用示波器分别测出电阻两端的电压S V 和i V ,便可算出放大电路的输入电阻i R 的大小,如图所示:图——负载开路时的电路图——接入负载时的电路(2)根据测得的负载开路时的输出电压'O V ,和接入2K Ω负载时的输出电压O V ,便可算出放大电路的输出电阻O R 。
高频实验报告
1.记录波形(1)DSB信号波形观察(2)DSB信号反相点观察(3)AM 正常波形观察调制度Ma 的测试 读出A=3.0V;B=0.5V解得Ma=71.428%(4)调制度为100%的AM 波形%100*B A BA M a +-=(5)过调制AM波形(6)调制信号为三角波的调制波观察2.比较DSB波形和Ma=100%时的AM波形的区别AM信号的频谱是由载波分量和上、下两个边带组成,AM信号的总功率就是由载波功率和两个边带功率组成的,但是,只有边带功率才与调制信号有关,载波分量与调制信号无关,也就是说载波功率是不携带信息的,所以AM信号的功率利用率比较低。
DSB把不携带信息的载波分量给去掉了,DSB信号的频谱不再含有载波分量,所以功率利用率就提高了。
3.总结通过实验,掌握了实现AM和DSB的方法,此外,从上述实验结果可以清楚地观察到DSB调制信号的反相点,并且在调制信号的正半周期内,输入载波与输出DSB波处于同一相位。
在被调制信号的负半周期内,这两个周期是相反的。
在正常AM中,输出信号的包络线与原始信号的包络线相同。
当被调制信号的振幅和频率发生变化时,包络线也随之变化。
从图中可以看出,当AM波形调制系统为100%时,虽然上、下包络线接近横轴,但没有反转点,其包络线仍然反映了原始调制信号波形。
在DSB中,输入载波波形在被调制信号的正半周期内与输出DSB波形同相,而在被调制信号的负半周期内,两者反相。
6.3振幅解调实验2.观察对角切割失真和底部切割失真现象并分析产生的原因。
从图中可以观察出对角切割失真是在幅度下降的过程中,其轨迹偏离原包络形成一条直线。
底部切割失真为解调信号波谷的一部分消失。
对角切割失真产生的原因是由于RC时间常数太大引起的,由于RC太大,二极管截止期间,C放电过慢,因此输出电压来不及跟随调幅波的包络下降而下降,结果形成切割直线,引起了非线性失真。
底部切割失真是由于隔直电容,所分成的直流电阻R与交流电阻R/RL中,当其中的交流负载小于直流负载时,造成的。
西工大高频实验报告
高频实验报告班级班级学号学号姓名断吊翔姓名短吊盘预习成绩预习成绩实验成绩实验成绩实验报告成绩实验报告成绩总成绩总成绩201 5年 11 月实验一、调幅发射系统实验一、实验目的与内容:图1为实验中的调幅发射系统结构图。
通过实验了解与掌握调幅发射系统,了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。
图1 调幅发射系统结构图二、实验原理:1、LC三点式振荡器电路:给出原理图,并分析其工作原理。
本振功率放大调幅信源实验原理:5BG1和其他元件组成共基极的LC电容三点式振荡电路,通过5C6、5C7~5C11和5R8的反馈产生振荡信号,5BG2对振荡信号进行放大。
2、三极管幅度调制电路:给出原理图,并分析其工作原理。
实验原理:调幅电路又称幅度调制电路,是指能使高频载波信号的幅度随调制信号的规律而变化的调制电路。
三极管幅度调制是利用三极管的非线性特性,对输入信号进行变换而产生新的信号,再利用电路中的LC谐振回路,选出所需的信号成分,从而完成调幅过程。
图为三极管基极幅度调制电路。
载波信号由信号源通过7K1加到三极管7BG1的基极,低频调制信号通过7K3加到基极上。
3、高频谐振功率放大电路:给出原理图,并分析其工作原理。
实验原理:为了提高效率,在谐振功放中,一般工作在丙类工作状态。
图中6BG1工作在乙类状态下,6BG2工作在丙类状态下。
由于在丙类工作状态下会产生严重失真,所以为实现不失真放大,必须限定输入信号为单一频率的高频正弦波(即载波信号)或者在高频附近占有很窄频带的已调波信号。
同时,对应于特定大小的输入信号,功率管有一最佳负载,此时的谐振功放输出功率最大,效率也较高。
故谐振功放是在限定输入信号波形的情况下,通过滤波匹配网络取出基波分量,使输出负载上得到所需的不失真的输出信号。
4、调幅发射系统:给出系统框图,并简述其工作原理。
工作原理:通过信号源产生调制信号,本振电路产生高频振荡信号,再经由调幅电路得到已调波信号,通过滤波、放大、滤波由天线发射出去。
西工大高频第二次实验报告
实验二调幅接收系统实验一、实验目的和内容:图2为实验中的调幅接收系统结构图(虚框部分为实验重点,低噪放电路下次实验实现,本振信号由信号源产生。
)。
通过实验了解和掌握调幅接收系统,了解和掌握三极管混频器电路、中频放大/AGC电路、检波电路。
图2 调幅接收系统结构图二、实验原理:1、晶体管混频电路:给出原理图,并分析其工作原理。
原理:混频电路将高频载波信号或已调波信号经过滤波、放大,将其频率变换为固定频率的信号且该高频滤波信号的频谱内部结构和调制类型保持不变,仅仅改变其频率。
2、中频放大/AGC和检波电路:给出原理图,并分析其工作原理。
原理:中频输入信号通过中放电路放大中频信号,抑制干扰信号,连接AGC电路实现自动增益控制,接着连接二极管检波电路和低通滤波器,从中取出调制信号。
3、调幅接收系统:给出系统框图,并简述其工作原理。
检波低噪放混频中放/AGC本振工作原理:天线接收信号通过滤波器滤波然后低噪放放大幅度,晶体振荡器振荡出所需的本振信号,让本振信号和其进行混频然后滤波,AGC对其进行放大,输出稳定值,再进行滤波并解调检波,经过功率放大器输出。
三、实验步骤:1、晶体管混频电路:1)先调整静态工作点,测量2R4两端电压,调节2W1,使2R4两端电压为0;2)在V2-5输入10.455MHz,250mV的本振信号,在V2-1输入10MHz、30mV的单载波信号,在V2-3处观测,调节2C3和2B1的大小,改变中频输出,当输出为455KHz的最大不失真稳定正弦波时,完成调试并记录此时的中频输出峰峰值。
3)改变基极偏置电阻2W1,使2R4端电压分别为0.5,1,1.5,2,2.5,3V,重复上述步骤2),记录下不同静态工作点下的中频输出的峰峰值,并计算混频增益,完成表2-1.2、中频放大/AGC和检波电路:1)调节直流静态工作点:闭合开关K3,电路仅接入12v直流电压,调节可调电阻3W1、3W2,为使静态电流不超过1mA,应使3R7,3R13两端电压为0.5V,0.033V。
西北工业大学自动控制原理实验报告
实验一、二 典型环节的时间特性研究一、目的要求1.掌握典型环节的模拟运算电路的组成原理。
2.掌握惯性环节,比例微分环节,比例积分环节,比例,微分,积分环节,振荡环节的时间特性的实验验方法和特点。
二、实验电路及运算观察、记录1惯性环节:其中:T=R1C ,K=R1/R0(1)模拟电路图 (1) 典型惯性环节模拟电路(2)注:‘S ST ’不能用“短路套”短接(3)安置短路套(4)测孔联线 (5)虚拟示波器(B 3)的联接:示波器输入端CH 1接到A6单元信号输出端OUT (U0).注:CH 1选“X1”档。
时间量程选‘X4’档(6)运行、观察、记录打开计算机→我的电脑→D 盘→Aedk →LABACT.exe 进入LABACT 程序。
选择自动控制菜单下的线性系统实域分析→典型环节模拟研究分析→开始试验,弹出示波器显示界面,按下信号发生器(B1)阶跃信号按钮时(0→+5v 阶跃),点击开始。
测完特征后点“停止”,开始读数。
用示波器观测A6输出端(Uo )的实际响应曲线(t ),且将结果记下。
改变电容C 值(即改变时间常数),加Ui ,测Uo ,并将结果记录下来与第一次的比较。
2.比例微分环节:)1()()(S Kp s Ui s Uo T D += 其中:,R3很小(1)模拟电路图 典型比例微分环节模拟电路(2)输入连线a.为了避免积分饱和,将函数发生器(B5)所产生的周期性方波信号(OUT ),代替信号发生器(B1)中的阶跃输出0/5V 作为环节的信号输入(Ui )。
b.将函数发生器(B5)中的插针‘S ST ’用短路套短接。
c.将S1拨动开关置于最上档(阶跃信号)。
d.信号周期由拨动开关S2和“调宽”旋钮调节,信号幅度由“调幅”旋钮调节(正输出宽度在70ms 左右,幅度在400mV 左右)。
(3)安置短路套注:CH1选’X1’档。
时间量程选’/2’档。
(6)运行,观察,记录6单元信号输出端OUT(Uo)操作与惯性环节实验相同,用示波器观察A6输出端(Uo)的实际响应曲线Uo(t),并将结果记下来,改变参数R1值,重新测试结果,并记录比较。
西北工业大学高频调频系统(微电子)
高频实验预习报告实验三:调频接收系统实验一、实验目的:图3为实验中的调频接收系统结构图。
通过实验了解与掌握调频接收系统,了解与掌握小信号谐振放大电路、晶体振荡器电路、 集成混频鉴相电路(虚框部分为所采用的集成混频鉴相芯片MC3362P )。
图3. 调频接收系统结构图二、预习内容:.1、给出完整的调幅接收系统结构图。
2、小信号谐振放大电路图1-1为小信号谐振放大电路图。
熟悉电路,并论述其原理。
思考并回答下列问题:A 、小信号谐振放大电路主要分为单调谐、双调谐、参差调谐几种电路形式。
给出单谐振和双谐振放大电路的特点。
单谐振:调整简单,通频带窄,选择性一般。
单谐振放大器的增益与带宽的乘机受到放大器件的限制,增益越大带宽越窄。
鉴频本振1 混频 放大 混频 本振2 MC3362P双谐振:在频率通带内幅频特性比较平坦,在频率边缘上有陡峭的截止,选择性好,通频带宽,但是调整困难。
B、如何测量放大电路的幅频特性,有哪些方法,采用什么仪器,给出测试原理框图。
可以采用测频仪,或者点频法,通过改变不同的输入信号的频率通过观察输出信号的幅值,然后练成一条光滑的曲线,得到放大器的幅频特性曲线。
仪器:函数发生器,扫频仪,示波器。
3、晶体振荡器电路图T4-2为晶体谐振电路图。
熟悉电路,并论述其原理。
思考并回答下列问题:A、比较晶体振荡电路与LC振荡电路特点。
晶体振荡电路的频率稳定性好,输出频率精度高,温漂时漂小,LC振荡电路的可用频率范围宽,电路简单,但频率稳定度低,温漂时漂大。
B、晶体振荡电路中的晶体的特效模型是什么?4、集成混频鉴相电路图T7-2为集成混频鉴相电路图。
熟悉电路,论述其原理。
思考并回答下列问题:A、下载MC3362p的数据手册,给出MC3362p的主要性能指标。
电源电压最大值:7.0Vdc,接入管脚6实验时推荐减压范围:2.0-6.0VDC,接入管脚6输入电压:1Vrms ,接入管脚:1,24结点温度:150c o实验时温度范围:-40-85c o外围部件少,灵敏度高:信纳比为12db,输入电流为0.6uAB、2Y1是何器件?陶瓷滤波器三、给出调频接收系统调试步骤;指出需要哪些仪器、给出仪器与实验电路连接的测试结构图如何利用以上单元模块连接构成调幅接收系统,思考构成系统可能存在的问题。
西工大高频电路实验预习报告 高频实验预习报告2
实验二、调幅接收系统实验一、实验目的与内容:通过实验了解与掌握调幅接收系统,了解与掌握三极管混频器电路、中频放大/AGC电路、检波电路。
二、实验原理:1、晶体管混频电路:工作原理:混频电路将高频载波信号或已调波信号进行频率变换,将其变换为某一特定固定频率的信号,频谱内部结构和调制类型保持不变,仅仅改变信号的载波频率。
输入协调于30MHz 的载波信号,经隔直电容2C5加于晶体三极管2BG1的基极上,本振输入(调制信号)经隔直电容2C6 加于晶体三极管发射极,载波信号和本振信号经三极管2C6混频,得到固定频率(455kHz)的中频信号,再经选频网络滤波,得到所需的455kHz不失真混频信号。
2、中频放大/AGC和检波电路:工作原理:输入经上级三极管混频后的中频电压,利用晶体三极管3BG1和选频网络3B1组成的中频放大器进行放大;输出放大信号输入AGC反馈控制电路,利用AGC控制前级中频放大器的输出增益,使系统总增益随规律变化;在经过最后一级二极管检波电路实现解调,将中频挑夫信号变换为反映传送信息的调制信号。
3、调幅接收系统:工作原理:从天线接收传递信息的载波信号,经过低噪放完成初级放大送入混频器,与本振信号混频的到455kHz 的中频信号,再经过中频放大器和AGC 反馈控制电路实现增益可控的信号放大,最后由二极管检波器完成检波,输出要求的调制信号。
A 、AGC 是什么?AGC 电路在通信系统中的作用是什么?AGC 的主要指标有哪些? AGC 是中放的自动增益控制电路作用:作用是使中频放大器的增益受视频检波器输出的视频信号控制,当信号过强时,中频放大器增益自动下降,使输入视频检波器的中频信号电压变化不大,同时要求在AGC 控制范围内,中频放大器的频率特性变化不大。
B 、二极管检波原理是什么?二极管检波原理:调幅波信号是二极管检波电路的输入,由于二极管只允许单向导电,所以,如果使用的是硅管,则只有电压高于0.7V 的部分可以通过二极管。
