低压开关柜的类型汇总
低压开关柜型号
目前市场上流行的开关柜型号很多，归纳起来有以下几种型号,现把各型号的开关柜及其特点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍1.GGD系列用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
产品型号及含义结构特点■ GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■ 柜体的防护等级通常为IP30，用户也可根据环境的要求选择其它等级。
2.GCK系列产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合GB7251.12-2013《低压成套开关设备和控制设备》标准。

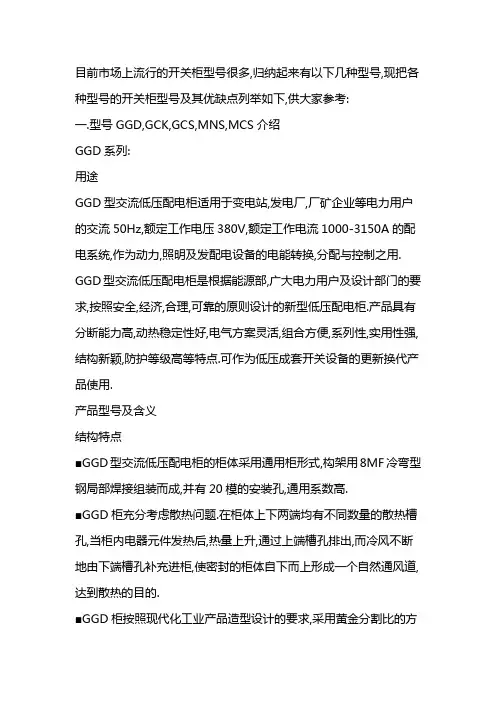

低压开关柜的类型汇总.
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD,GCK,GCS,MNS,MCS介绍GGD系列:用途GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的.■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.GCK系列产品型号及含义GCKG是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备.GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》,GB7251.1-1997《低压成套开关设备和控制设备》,GB/T14048.1-93《低压开关设备和控制设备总则》等标准.且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合,一台柜体.所容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.结构特点1,整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高2,柜体上部为母线室,前部为电器室,后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全.3,MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启.4,受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置.5.开关柜的顶部根据受电需要可装母线桥.③GCS系列:产品型号及含义用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求.结构特点:1,框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便.2,开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立.3.,水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施.4,电缆隔室的设计使电缆上,下进出均十分方便.5,抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流400A及以下.6,抽屉面板具有分,合,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用.7,柜体的防护等级为IP30IP40,还可以按用户需要选用.④MNS系列:用途MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统.结构特点1.MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成.柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门,隔板,安装支架以及母线功能单元等部件组装成完整的开关柜.开关柜内部尺寸,零部件尺寸,隔室尺寸均按照模数化(E=25mm)变化.2.MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边).室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故.3.MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出,下进上出,下进下出.4.设计紧凑:以较小的空间容纳较多的功能单元5.结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要6.母线用高强度阻燃型,高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定,有连接,试验,分离三个明显的位置,安全可靠.8.采用标准模块设计:分别可组成保护,操作,转换,控制,调节,测定,指示等标准单元,可以根据要求任意组装.9.采用高强度阻燃型工程塑料,有效加强了防护安全性能.10.通用化,标准化程度高,装配方便.具有可靠的质量保证.11.柜体可按工作环境的不同要求选用相诮的防护等级.12.设备保护连续性和可靠性⑤MCS系列:用途:MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品,适用于电厂,石油化工,冶金,电信,轻工,纺织,高层建筑和其它民用,工矿企业的三相交流50HZ,60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力系统配电系统,在大型发电厂,石化,电信系统等自动化程度高,要求与计算机接口的场所,作为发,供电系统中的配电,电动机集中控制,无功功率补偿的低压配电装置.结构特点:①开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一,精度高,抽屉互换性好.②MCC柜宽度只有600mm,使用空间大,可容纳更多的功能单元,节约建设用地.③柜内元件可根据用户不同需求,配置各种型号的开关,更好的保证产品高的可靠性.④装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信,遥测,遥控等三遥功能.⑤抽屉功能单元可分为MCCI,MCCII,MCCIII三种.MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,最多可装10个单元,适用于较大电流的电动机控制中心和馈电回路.MCCII型:抽屉宽600/2mm,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装18个单元,适用于100A以下的单元. MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装20个回路,适用于100A以下的单元.⑥操作机构:每个抽屉上均装有一专门设计的操作机构,用于分断和闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套"断开","试验","工作","移出"四个位置的定位装置,抽屉为摇进结构,MCCII型,MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能.二.各种型号开关柜的区别GCS,GCK,MNS,GGD开关柜区别GGD是固定柜,GCK,GCS,MNS是抽屉柜.GCK柜和GCS,MNS柜抽屉推进机构不同;GCS柜只能做单面操作柜,柜深800mm,MNS柜可以做双面操作柜,柜深1000mm.三.各种型号开关柜优缺点大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.GGD型交流低压开关柜:该开关柜具有机构合理,安装维护方便,防护性能好,分断能力高等优点,容量大,分段能力强,动稳定性强,电器方案适用性广等优点,可作为换代产品使用.缺点:回路少,单元之间不能任意组合且占地面积大,不能与计算机联络.GCK开关柜且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合.一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点. 缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能板,不能与计算机联络.GCS低压抽出式开关柜:具有较高技术性能指标,能够适应电力市场发展需要,并可与现有引进的产品竞争.根据安全,经济,合理,可靠的原则设计的新型低压抽出式开关柜,还具有分断,接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点.缺点:MNS系列产品优点:◆设计紧凑:以较小的空间能合纳较多的功能单元.◆结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式,防护等级及使用环境的要求.◆采用标准模块设计:分别可组成保护,操作,转换,控制,调节,指示等标准单元,用户可根据需要任意选用组装.◆技术性能高.主要参数达到当代国际技术水平.◆压缩场地.三化程度高,可大大压缩储存和运输预制作的场地.◆装配方便.不需要特殊复杂性缺点:MCS型低压抽出式开关柜优点:(1)柜体采用C型钢材组装而成,外型统一,精度高,抽屉互换性好;(2)MCC柜宽度只有600mm,而使用容量很大,可容纳更多的功能单元,节约建设用地;(3)柜内元件可根据用户不同需求,配置各种型号的开关,更好地保证产品高可靠运行.(4)本装置可预留自动化接口,也可把模块安装于开关柜上,实现遥信,遥测,遥控等"三遥"功能和控制设备缺点:造价高,对于中小型用户有一定难度.高压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍GG-1A(F)系列:产品型号及含义GG------A(F)防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用.GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备.本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要. 结构特点GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能:1.防止带负荷分合隔离开关.2.防止误入带电间隔.3.防止误分,合断路器.4.防止带电挂接地线.5.防止带接地线合闸.XGN系列产品型号及含义用途XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合.结构特点XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D 型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体.:XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带旁路母线,并可派生出双母线结构.本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求,并具有一套完善的性能可靠,功能齐全,结构简单,操作方便的机械式防误闭锁装置,简便而有效的达到两部提出的"五防"闭锁功能.开关柜的主开关采用SNl0―10型系列少油断路器及ZN28A―10型系列真空断路器.断路器配用CDl0系列电磁]动机构或CT8弹簧操动机构;真空断路器也可配用CDl7系列电磁操动机构,CTl7或CT19B弹簧操动机构.隔离开关采用GN30―10旋转式隔离开关系列产品.③HXGN系列:产品型号及含义HXGN------A(F)电路配电方案防误型企业型号箱型固定式金属封闭开关设备环网柜HXGN―10型高压开关柜(简称环网柜),系三相交流额定电压10kV,额定频率50Hz的户内箱式交流金属封闭开关设备.适用于工厂,车间,小区住宅,高层建筑等场所的配电系统,环网供电或双电源幅射供电系统,起接受,分配和保护作用,也适用于箱式变电站中.④JYN系列:用途1.JYN1-40.5型间隔式交流金属封闭式开关设备系三相交流50Hz单母线系统的户内成套装置,作为接受和分配40.5kV的网络电能之用.本开关柜具有防止误操作断路器,防止带负荷推拉手车,防止带电挂接地线,防止带接地送电和防止误入带电间隔(简称"五防")的功能.2.JYN2―10型移开式交流金属开关设备(以下简称开关柜)用于交流50Hz额定电压3-10kV单母线系统.其额定电流最大为2500A,额定开断电流以及厂内用电至31.5kA.作为发电厂变电站中控制发电机,变电站受电,馈电以及厂内用电的主要用柜,也适用于各工矿企业为大型交流高压电动机的起动和保护之用.3.JYNC3(F),6(F)型双层手车式高压开关柜本产品具有结构设计合理,保护性能好,分断能力强,动热稳定性好,互换性强,使用维护安全方便等优点,适用于发电厂,变电站,厂矿企业电气室,高层建筑等户内场所.本产品的辅助电路一一对应,用户只要根据负载选择主电路方案即可.主电路方案有79种供选择.结构特点:1.JYN1-40.5型间隔式交流金属封闭式开关设备,本开关柜系户内保护型成套装置,由柜体和手车两部分组成.柜体由角钢及钢板弯制而成并分割为手车室,母线室,隔离触头室,电缆室,继电室及端子室等.手车室与隔离触头室,电缆室之间,隔以绝缘材料制成的隔板并在其上设有绝缘活门,其它各室之均以接地的金属隔开,属于间隔封闭式开关柜.2.JYN2C10型移开式交流金属封闭开关设备,整个设备包括固定的壳体和可移开部件(简称手车)两部分,全由弯制的钢板焊接而成.壳体由钢板分成手车间隔,电缆间隔等若干个间隔,隔板为可拆卸式,检修时方便.主回路隔离触头有触头盒,达到三相隔离触头之间的封闭.手车分为断路器手车,电压互感器手车,电压互感器与避雷器手车,电容器与避雷器手车,隔离手车,熔断器手车,接地手车及所用变手车几种.手车进入和退出工作位置灵活可靠,定位准确.整个设备装设了一系列完整的防止误动作的联锁机构.开关柜外形尺寸:(高×宽×深)2200×840×1500mm.装SN10-10III(C)少油断路器者外形尺寸为2200×1000×1500mm.所用变手车柜外形尺寸为2200×1200×1500mm.3.JYNC3(F),6(F)型双层手车式高压开关柜开关柜分馈电柜和受电柜.馈电柜整个柜体由固定的双层壳体和装有滚轮的可移动部件(手车)组成;受电柜内装有高压隔离开关和测量保护用的PT手车.本柜具有良好的防误功能.开关柜内设计了一系列联锁,以确保安全和正确的操作.外形尺寸(宽×深×高)800×1900×(2300 400)mm.附:主要技术数据型号额定工作电压熔断器遮断电流熔断器额定电流真空接触器最大负荷容量额定控制电压额定电流额定遮断电流短时间电流(4秒) 变压器电动机JYNC3(F)3kV50kA最大400A630A5kA5kV2100kVA1500kWDC110V220VJYNC6(F)6kV40kA最大224A⑤KYN系列:产品型号及含义用途1.KYN-10户内交流金属铠装移开式开关设备(以下简称手车式柜)手车柜适用于交流50Hz额定电压3―10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置,供各类型发电厂,变电站及工矿企业作为接受和分配网络电能对电路实行控制保护监测.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系3.6~12kV三相交流50Hz,单母线及单母线分段系统的户内成套开关设备,主要作为发电厂,变电所,冶金,造纸,石化,纺织及工矿企业的高压配电装置,可用于电动机,变压器和电容器的控制与保护.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备称开关,系3.6-12KV,三相交流50Hz单母线及单母线分段系统的成套配电装置.主要用于发电厂,中小型发电机送电,工矿企事业配电以及电业系统的二次变电所的受电,送电及大型高压电动机起动等,实行控制保护,监测之用.本开关柜满足IEC298,GB3906等标准要求.结构特点1.KYN户内交流金属铠装移开式开关设备(以下简称手车式柜)是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造,同时也能满足水电部提出的高压开关柜应具有"五防"功能的要求.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分,可与KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备配套使用,构成组合式配电装置.本开关柜是一种双层铠装F-C柜,一面开关柜可容纳两台F-C手车,相当于两面单层柜的功能,而占地面积同一面单层柜差不多.为用户节省大量的占地面积及设备投资.本产品选用的真空接触器是专门为双层柜结构计的,具有结构简单,体积小,造型美观,绝缘水平高,寿命长等优点,有电保持和机械锁扣两种结构.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构,采用中置式布置,分为断路室,主母线室,电缆室和继电器仪表室,为使柜体具有承受内部故障电弧的能力,除继电器室外,各功能隔室均设有排气通道和汇压窗,一次触头为捆绑式圆触头.开关高备可按用户要求,采用前维护型结构,使设备可以靠墙安装或背靠背安装.开关设备内装有安全可靠的联锁装置,完全满足"五防"闭锁要求.a,断路器手车在推进或拉出过程中,无法合闸;b,断路器手车只有在试验位置或工作位置时,才能进行合,分操作而且在断路器合闸合,手车无法从工作位置拉出;c,仅当接地开关处在分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置或柜外时,接地开关才能进行分,合闸操作;d,接地开关处于分闸位置时,后门无法打开;e,手车在工作位置时,二次插头被锁定,不能被拨除.断路器室底盘架两侧除设有供手车运动的固定导轨外,为便于对断路器进行观测与检查,在固定导轨两侧专门设有可抽出的延伸导轨,当断路器分闸后,可将两根延伸导轨拉至柜外,这样手车即可从柜内直接移至柜外的延伸导轨上.附一些市场上存在的高压柜:①GR系列:用途GRC1型高压开关柜用于3~10kV变电所作为改善电网功率因数之用.本系列柜为高压静电电容器柜,由电容器柜,互感器柜,测量及放电柜组成.方案分类1.GRC1型为普通型,由电容器柜和互感器柜组成.电容器柜分四种方案,互感器柜分三种方案.2.GRC1C型为横差保护型,即当柜内某一电容器跳闸时,依靠接成横差线路的电流互感器驱使主电路开关跳闸.此型也有四种方案.3.GRC1Y型为抑制高次谐波,电抗器型,即带有串联电抗器的电容器柜. 结构柜体由角钢及薄钢板弯制焊接而成,分三层布放,最底层安装油槽板,测量及放电柜,电压互感器在中层,电抗器安装于底层,正面为钢板门,门上可安装仪表,开关,信号灯.②GGX2系列:用途GGX2C10高压真空开关柜适用于额定电压3~10kV,频率50Hz的三相交流电网中,作为接受和分配电能,并对电路实行控制,监测和保护的成套配电装置.结构特点本开关柜为金属封闭箱式外壳,所有带电体均被封闭在柜内,并按功能分为母线室,断路器室,电缆室,仪表箱为单独结构,安装于柜上;真空断路器及电磁操作机构或弹簧操作机构为一整体车式结构,推入柜内后用螺栓固定.主接线方案24种.主要技术数据(见下表)参数名称单位参数值额定电压kV3610最高电压kV3.56.911.5额定频率Hz50额定绝缘水平1分钟工频耐压相对地,相间kV243242断口间kV263648全波工频耐压相对地,相间kV4060断口间kV436685额定电流A6301000额定开断电流kA2031.5额定操作循环分――0.3s――合分――180s――合分额定动稳定电流(峰值)kA5080额定热稳定电流kA2031.5额定热稳定时间s③GGX2系列:用途GSGC1A型双母线式高压开关柜适用于区域性变电站,大型工矿企业变电站所及电气设备试验站的电压为3,6,10kV,交流50Hz双母线系统,亦可于单母线带有旁路母线的供电系统,作为接受和分配电能之用. 结构柜体系用薄钢板及角钢焊接而成,底座由槽钢焊接而成,柜前面有单扇防护网门,后面有双扇防护网门,顶部母线敞露.柜分前后两室,前室装有备用(起动)母线隔离开关,线路隔离开关及电缆头等,前室顶部装有备用(起动)母线.后室装有主(工作)母线隔离开关,油断路器,顶部装有主(工作)母线隔离开关,前后室之间下部可安装电流互感器.油断路器和隔离开关操作机构装在柜的前面.柜的后面左侧有一单扇钢板门,门内是继电器室.各室之间,一次电器设备和二次电器设备之间均有薄钢板隔离.可以在一次电器设备不停电的情况下检修二次电器设备.为防止工作人员误操作,柜上装有程序性的电气联锁装置.主要技术数据序号名称单位技术数据。
低压开关柜简介及相关厂商产品介绍
GCK系列电动机控制中心，主要由一些组合式电动机控制 单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
GCK低压抽出式开关柜
实物图
ACB柜
概 述
GGD交流低压配电柜
GGD型交流低压配电柜适用发电厂、变电站、厂矿企业等 电力用户作为交流50Hz，额定工作电压400V，额定 工作电流至3150A的配电系统。作为动力、照明及配 电设备的电能转换，分配与控制之用。
型号说明
GGD交流低压配电柜
结构特点
1：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。零部 件按 模块原理设计，并有模数E=20mm的安装孔，通用性高。
典型电路及箱内元件
主要元器件：空气断路器、小型断路器
Noark产品： 9M1、9B系列、9U系列
正泰产品：NM1
各类箱体
知名厂家开关柜介绍
Blokset分为D、Dc、Mf、Mw、Ms、C六种型号
D型为6300A以下的配电柜；Dc型为功率因数补偿柜；Mf为6300A 以下固定式电动机控制中心；Mw为6300A以下抽屉式电动机控制中 心；Ms为变频器和软起动器柜；C为630A以下配电箱。
型号说明
XLL2低压配电箱
典型电路及柜内主要元件
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器
Noark产品： 9M1、9M2、9M3、9M4、 9B、9U系列
正泰产品：QSA、LN、BH、NM1
XLL2低压配电箱
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器 接触器、热继电器
低压配电柜规格型号介绍
低压配电柜规格型号介绍Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998低压配电柜规格型号【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统GCK、GCS、MNS是低压抽出式开关柜；？GGD、GDH、PGL是低压固定式开关柜；？XZW综合配电箱；？ZBW箱式变电站；？XL、GXL低压配电柜、建筑工地箱；？JXF电器控制箱；？PZ20、PZ30系列终端照明配电箱；？PZ40、XDD（R）电表计量箱GGD是低压固定开关柜；？PGL是低压固定开关柜；？GCS是低压抽出式开关柜；？DOMINO（多米诺）是模块组合式低压开关柜；？GCK是低压抽出式开关柜；？MNS是低压抽出式开关柜。
GGD/M/J①②③？G－交流低压配电柜？G－电器元件固定安装，固定接线？D/M/J－D：电力用柜 M：面板操作 J：静电电容器？①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA？②－主电路方案代号？③－辅助电路方案代号？PGL □—□？P－低压开启式配电柜？G－电器元件固定安装，固定接线？L－动力用？前面□－设计序号？后面□－主电路方案号？PGL1型为15KA（有效值），PGL2型为30KA（有效值）；？现在PGL已基本不用了，动力大部分采用GGD了。
低压柜型及各柜子作用
1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。
本配电箱壳体分为户外和户内。
2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。
●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。
3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。
它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。
可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。
4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。
5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。
6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。

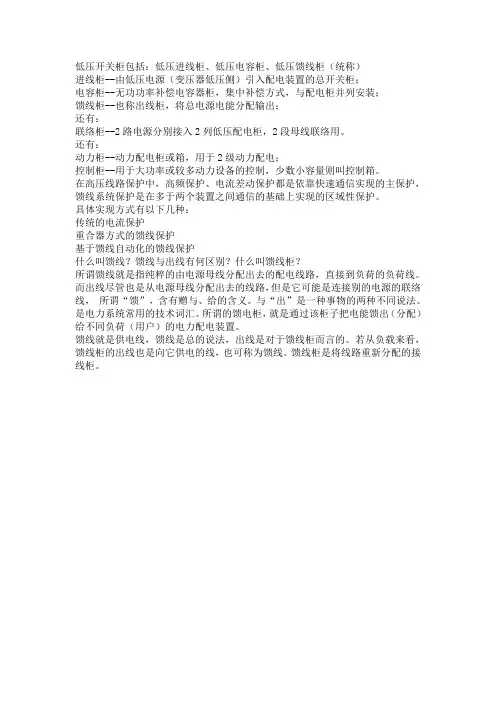

低压开关柜包括：低压进线柜、低压电容柜、低压馈线柜
低压开关柜包括：低压进线柜、低压电容柜、低压馈线柜（统称）
进线柜--由低压电源（变压器低压侧）引入配电装置的总开关柜；
电容柜--无功功率补偿电容器柜，集中补偿方式，与配电柜并列安装；
馈线柜--也称出线柜，将总电源电能分配输出；
还有：
联络柜--2路电源分别接入2列低压配电柜，2段母线联络用。
还有：
动力柜--动力配电柜或箱，用于2级动力配电；
控制柜--用于大功率或较多动力设备的控制，少数小容量则叫控制箱。
在高压线路保护中，高频保护、电流差动保护都是依靠快速通信实现的主保护，馈线系统保护是在多于两个装置之间通信的基础上实现的区域性保护。
具体实现方式有以下几种：
传统的电流保护
重合器方式的馈线保护
基于馈线自动化的馈线保护
什么叫馈线？馈线与出线有何区别？什么叫馈线柜？
所谓馈线就是指纯粹的由电源母线分配出去的配电线路，直接到负荷的负荷线。
而出线尽管也是从电源母线分配出去的线路，但是它可能是连接别的电源的联络线，所谓“馈”，含有赠与、给的含义。
与“出”是一种事物的两种不同说法。
是电力系统常用的技术词汇。
所谓的馈电柜，就是通过该柜子把电能馈出（分配）给不同负荷（用户）的电力配电装置。
馈线就是供电线，馈线是总的说法，出线是对于馈线柜而言的。
若从负载来看，馈线柜的出线也是向它供电的线，也可称为馈线。
馈线柜是将线路重新分配的接线柜。
低压开关柜的分类
低压开关柜的分类
低压开关柜是一种低压开关配电控制屏，内配低压开关组、电路保护系统等。
低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。
从结构形式上，低压开关柜可分为固定式和轴出式两类；从连接方式上，低压开关柜可分为焊接式和坚固件连接两类。
(1)固定式：能满足各电器元件可靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
(2)抽出式：抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，并且相同类型和规格的抽屉能可靠互换。
(3)焊接式：它的优点是加工方便、坚固可靠；缺点是误差大、易变形、难调整、欠美观，而且工件一般不能预镀。
(4)坚固件连接：它的优点是适于工件预镀，易变化调节，易美化处理，零部件可标准化设计，并可预生产库存，构架外形尺寸误差小。
缺点是不如焊接坚固，要求零部件的精度高，加工成本相对上升。
低压开关柜。
低压柜的种类及区别
111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
低压开关柜型号
低压开关柜型号The Standardization Office was revised on the afternoon of December 13, 2020有以下几种型号GGD、 GCK、GCS、MNS、MCSGGD系列:l 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
产品型号及含义结构特点1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
2、GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新4、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
5、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
GCK系列l 产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
低压柜的种类及区别
111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能■?GCK??G是封闭(MCC)两4000A及《低压2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5.开关柜的顶部根据受电需要可装母线桥。
③GCS系列:●产品型号及含义●用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
●结构特点：1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作MNS 3.MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
4.设计紧凑：以较小的空间容纳较多的功能单元5.结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要6.母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
低压开关柜的类型汇总
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD,GCK,GCS,MNS,MCS介绍GGD系列:用途GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的.■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.GCK系列产品型号及含义GCKG是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备.GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》,GB7251.1-1997《低压成套开关设备和控制设备》,GB/T14048.1-93《低压开关设备和控制设备总则》等标准.且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合,一台柜体.所容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.结构特点1,整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高2,柜体上部为母线室,前部为电器室,后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全.3,MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启.4,受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置.5.开关柜的顶部根据受电需要可装母线桥.③GCS系列:产品型号及含义用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求.结构特点:1,框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便.2,开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立.3.,水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施.4,电缆隔室的设计使电缆上,下进出均十分方便.5,抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流400A及以下.6,抽屉面板具有分,合,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用.7,柜体的防护等级为IP30IP40,还可以按用户需要选用.④MNS系列:用途MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统.结构特点1.MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成.柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门,隔板,安装支架以及母线功能单元等部件组装成完整的开关柜.开关柜内部尺寸,零部件尺寸,隔室尺寸均按照模数化(E=25mm)变化.2.MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边).室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故.3.MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出,下进上出,下进下出.4.设计紧凑:以较小的空间容纳较多的功能单元5.结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要6.母线用高强度阻燃型,高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定,有连接,试验,分离三个明显的位置,安全可靠.8.采用标准模块设计:分别可组成保护,操作,转换,控制,调节,测定,指示等标准单元,可以根据要求任意组装.9.采用高强度阻燃型工程塑料,有效加强了防护安全性能.10.通用化,标准化程度高,装配方便.具有可靠的质量保证.11.柜体可按工作环境的不同要求选用相诮的防护等级.12.设备保护连续性和可靠性⑤MCS系列:用途:MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品,适用于电厂,石油化工,冶金,电信,轻工,纺织,高层建筑和其它民用,工矿企业的三相交流50HZ,60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力系统配电系统,在大型发电厂,石化,电信系统等自动化程度高,要求与计算机接口的场所,作为发,供电系统中的配电,电动机集中控制,无功功率补偿的低压配电装置.结构特点:①开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一,精度高,抽屉互换性好.②MCC柜宽度只有600mm,使用空间大,可容纳更多的功能单元,节约建设用地.③柜内元件可根据用户不同需求,配置各种型号的开关,更好的保证产品高的可靠性.④装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信,遥测,遥控等三遥功能.⑤抽屉功能单元可分为MCCI,MCCII,MCCIII三种.MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,最多可装10个单元,适用于较大电流的电动机控制中心和馈电回路.MCCII型:抽屉宽600/2mm,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装18个单元,适用于100A以下的单元. MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装20个回路,适用于100A以下的单元.⑥操作机构:每个抽屉上均装有一专门设计的操作机构,用于分断和闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套"断开","试验","工作","移出"四个位置的定位装置,抽屉为摇进结构,MCCII型,MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能.二.各种型号开关柜的区别GCS,GCK,MNS,GGD开关柜区别GGD是固定柜,GCK,GCS,MNS是抽屉柜.GCK柜和GCS,MNS柜抽屉推进机构不同;GCS柜只能做单面操作柜,柜深800mm,MNS柜可以做双面操作柜,柜深1000mm.三.各种型号开关柜优缺点大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.GGD型交流低压开关柜:该开关柜具有机构合理,安装维护方便,防护性能好,分断能力高等优点,容量大,分段能力强,动稳定性强,电器方案适用性广等优点,可作为换代产品使用.缺点:回路少,单元之间不能任意组合且占地面积大,不能与计算机联络.GCK开关柜且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合.一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点. 缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能板,不能与计算机联络.GCS低压抽出式开关柜:具有较高技术性能指标,能够适应电力市场发展需要,并可与现有引进的产品竞争.根据安全,经济,合理,可靠的原则设计的新型低压抽出式开关柜,还具有分断,接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点.缺点:MNS系列产品优点:◆设计紧凑:以较小的空间能合纳较多的功能单元.◆结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式,防护等级及使用环境的要求.◆采用标准模块设计:分别可组成保护,操作,转换,控制,调节,指示等标准单元,用户可根据需要任意选用组装.◆技术性能高.主要参数达到当代国际技术水平.◆压缩场地.三化程度高,可大大压缩储存和运输预制作的场地.◆装配方便.不需要特殊复杂性缺点:MCS型低压抽出式开关柜优点:(1)柜体采用C型钢材组装而成,外型统一,精度高,抽屉互换性好;(2)MCC柜宽度只有600mm,而使用容量很大,可容纳更多的功能单元,节约建设用地;(3)柜内元件可根据用户不同需求,配置各种型号的开关,更好地保证产品高可靠运行.(4)本装置可预留自动化接口,也可把模块安装于开关柜上,实现遥信,遥测,遥控等"三遥"功能和控制设备缺点:造价高,对于中小型用户有一定难度.高压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍GG-1A(F)系列:产品型号及含义GG------A(F)防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用.GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备.本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要. 结构特点GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能:1.防止带负荷分合隔离开关.2.防止误入带电间隔.3.防止误分,合断路器.4.防止带电挂接地线.5.防止带接地线合闸.XGN系列产品型号及含义用途XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合.结构特点XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D 型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体.:XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带旁路母线,并可派生出双母线结构.本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求,并具有一套完善的性能可靠,功能齐全,结构简单,操作方便的机械式防误闭锁装置,简便而有效的达到两部提出的"五防"闭锁功能.开关柜的主开关采用SNl0―10型系列少油断路器及ZN28A―10型系列真空断路器.断路器配用CDl0系列电磁]动机构或CT8弹簧操动机构;真空断路器也可配用CDl7系列电磁操动机构,CTl7或CT19B弹簧操动机构.隔离开关采用GN30―10旋转式隔离开关系列产品.③HXGN系列:产品型号及含义HXGN------A(F)电路配电方案防误型企业型号箱型固定式金属封闭开关设备环网柜HXGN―10型高压开关柜(简称环网柜),系三相交流额定电压10kV,额定频率50Hz的户内箱式交流金属封闭开关设备.适用于工厂,车间,小区住宅,高层建筑等场所的配电系统,环网供电或双电源幅射供电系统,起接受,分配和保护作用,也适用于箱式变电站中.④JYN系列:用途1.JYN1-40.5型间隔式交流金属封闭式开关设备系三相交流50Hz单母线系统的户内成套装置,作为接受和分配40.5kV的网络电能之用.本开关柜具有防止误操作断路器,防止带负荷推拉手车,防止带电挂接地线,防止带接地送电和防止误入带电间隔(简称"五防")的功能.2.JYN2―10型移开式交流金属开关设备(以下简称开关柜)用于交流50Hz额定电压3-10kV单母线系统.其额定电流最大为2500A,额定开断电流以及厂内用电至31.5kA.作为发电厂变电站中控制发电机,变电站受电,馈电以及厂内用电的主要用柜,也适用于各工矿企业为大型交流高压电动机的起动和保护之用.3.JYNC3(F),6(F)型双层手车式高压开关柜本产品具有结构设计合理,保护性能好,分断能力强,动热稳定性好,互换性强,使用维护安全方便等优点,适用于发电厂,变电站,厂矿企业电气室,高层建筑等户内场所.本产品的辅助电路一一对应,用户只要根据负载选择主电路方案即可.主电路方案有79种供选择.结构特点:1.JYN1-40.5型间隔式交流金属封闭式开关设备,本开关柜系户内保护型成套装置,由柜体和手车两部分组成.柜体由角钢及钢板弯制而成并分割为手车室,母线室,隔离触头室,电缆室,继电室及端子室等.手车室与隔离触头室,电缆室之间,隔以绝缘材料制成的隔板并在其上设有绝缘活门,其它各室之均以接地的金属隔开,属于间隔封闭式开关柜.2.JYN2C10型移开式交流金属封闭开关设备,整个设备包括固定的壳体和可移开部件(简称手车)两部分,全由弯制的钢板焊接而成.壳体由钢板分成手车间隔,电缆间隔等若干个间隔,隔板为可拆卸式,检修时方便.主回路隔离触头有触头盒,达到三相隔离触头之间的封闭.手车分为断路器手车,电压互感器手车,电压互感器与避雷器手车,电容器与避雷器手车,隔离手车,熔断器手车,接地手车及所用变手车几种.手车进入和退出工作位置灵活可靠,定位准确.整个设备装设了一系列完整的防止误动作的联锁机构.开关柜外形尺寸:(高×宽×深)2200×840×1500mm.装SN10-10III(C)少油断路器者外形尺寸为2200×1000×1500mm.所用变手车柜外形尺寸为2200×1200×1500mm.3.JYNC3(F),6(F)型双层手车式高压开关柜开关柜分馈电柜和受电柜.馈电柜整个柜体由固定的双层壳体和装有滚轮的可移动部件(手车)组成;受电柜内装有高压隔离开关和测量保护用的PT手车.本柜具有良好的防误功能.开关柜内设计了一系列联锁,以确保安全和正确的操作.外形尺寸(宽×深×高)800×1900×(2300 400)mm.附:主要技术数据型号额定工作电压熔断器遮断电流熔断器额定电流真空接触器最大负荷容量额定控制电压额定电流额定遮断电流短时间电流(4秒) 变压器电动机JYNC3(F)3kV50kA最大400A630A5kA5kV2100kVA1500kWDC110V220VJYNC6(F)6kV40kA最大224A⑤KYN系列:产品型号及含义用途1.KYN-10户内交流金属铠装移开式开关设备(以下简称手车式柜)手车柜适用于交流50Hz额定电压3―10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置,供各类型发电厂,变电站及工矿企业作为接受和分配网络电能对电路实行控制保护监测.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系3.6~12kV三相交流50Hz,单母线及单母线分段系统的户内成套开关设备,主要作为发电厂,变电所,冶金,造纸,石化,纺织及工矿企业的高压配电装置,可用于电动机,变压器和电容器的控制与保护.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备称开关,系3.6-12KV,三相交流50Hz单母线及单母线分段系统的成套配电装置.主要用于发电厂,中小型发电机送电,工矿企事业配电以及电业系统的二次变电所的受电,送电及大型高压电动机起动等,实行控制保护,监测之用.本开关柜满足IEC298,GB3906等标准要求.结构特点1.KYN户内交流金属铠装移开式开关设备(以下简称手车式柜)是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造,同时也能满足水电部提出的高压开关柜应具有"五防"功能的要求.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分,可与KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备配套使用,构成组合式配电装置.本开关柜是一种双层铠装F-C柜,一面开关柜可容纳两台F-C手车,相当于两面单层柜的功能,而占地面积同一面单层柜差不多.为用户节省大量的占地面积及设备投资.本产品选用的真空接触器是专门为双层柜结构计的,具有结构简单,体积小,造型美观,绝缘水平高,寿命长等优点,有电保持和机械锁扣两种结构.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构,采用中置式布置,分为断路室,主母线室,电缆室和继电器仪表室,为使柜体具有承受内部故障电弧的能力,除继电器室外,各功能隔室均设有排气通道和汇压窗,一次触头为捆绑式圆触头.开关高备可按用户要求,采用前维护型结构,使设备可以靠墙安装或背靠背安装.开关设备内装有安全可靠的联锁装置,完全满足"五防"闭锁要求.a,断路器手车在推进或拉出过程中,无法合闸;b,断路器手车只有在试验位置或工作位置时,才能进行合,分操作而且在断路器合闸合,手车无法从工作位置拉出;c,仅当接地开关处在分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置或柜外时,接地开关才能进行分,合闸操作;d,接地开关处于分闸位置时,后门无法打开;e,手车在工作位置时,二次插头被锁定,不能被拨除.断路器室底盘架两侧除设有供手车运动的固定导轨外,为便于对断路器进行观测与检查,在固定导轨两侧专门设有可抽出的延伸导轨,当断路器分闸后,可将两根延伸导轨拉至柜外,这样手车即可从柜内直接移至柜外的延伸导轨上.附一些市场上存在的高压柜:①GR系列:用途GRC1型高压开关柜用于3~10kV变电所作为改善电网功率因数之用.本系列柜为高压静电电容器柜,由电容器柜,互感器柜,测量及放电柜组成.方案分类1.GRC1型为普通型,由电容器柜和互感器柜组成.电容器柜分四种方案,互感器柜分三种方案.2.GRC1C型为横差保护型,即当柜内某一电容器跳闸时,依靠接成横差线路的电流互感器驱使主电路开关跳闸.此型也有四种方案.3.GRC1Y型为抑制高次谐波,电抗器型,即带有串联电抗器的电容器柜. 结构柜体由角钢及薄钢板弯制焊接而成,分三层布放,最底层安装油槽板,测量及放电柜,电压互感器在中层,电抗器安装于底层,正面为钢板门,门上可安装仪表,开关,信号灯.②GGX2系列:用途GGX2C10高压真空开关柜适用于额定电压3~10kV,频率50Hz的三相交流电网中,作为接受和分配电能,并对电路实行控制,监测和保护的成套配电装置.结构特点本开关柜为金属封闭箱式外壳,所有带电体均被封闭在柜内,并按功能分为母线室,断路器室,电缆室,仪表箱为单独结构,安装于柜上;真空断路器及电磁操作机构或弹簧操作机构为一整体车式结构,推入柜内后用螺栓固定.主接线方案24种.主要技术数据(见下表)参数名称单位参数值额定电压kV3610最高电压kV3.56.911.5额定频率Hz50额定绝缘水平1分钟工频耐压相对地,相间kV243242断口间kV263648全波工频耐压相对地,相间kV4060断口间kV436685额定电流A6301000额定开断电流kA2031.5额定操作循环分――0.3s――合分――180s――合分额定动稳定电流(峰值)kA5080额定热稳定电流kA2031.5额定热稳定时间s③GGX2系列:用途GSGC1A型双母线式高压开关柜适用于区域性变电站,大型工矿企业变电站所及电气设备试验站的电压为3,6,10kV,交流50Hz双母线系统,亦可于单母线带有旁路母线的供电系统,作为接受和分配电能之用. 结构柜体系用薄钢板及角钢焊接而成,底座由槽钢焊接而成,柜前面有单扇防护网门,后面有双扇防护网门,顶部母线敞露.柜分前后两室,前室装有备用(起动)母线隔离开关,线路隔离开关及电缆头等,前室顶部装有备用(起动)母线.后室装有主(工作)母线隔离开关,油断路器,顶部装有主(工作)母线隔离开关,前后室之间下部可安装电流互感器.油断路器和隔离开关操作机构装在柜的前面.柜的后面左侧有一单扇钢板门,门内是继电器室.各室之间,一次电器设备和二次电器设备之间均有薄钢板隔离.可以在一次电器设备不停电的情况下检修二次电器设备.为防止工作人员误操作,柜上装有程序性的电气联锁装置.主要技术数据序号名称单位技术数据。
典型低压开关柜
典型低压开关柜1.GGD型固定式适用发电厂、变电所、企业等，50Hz、380Ⅴ、额定电流至3150A、主变压器容量至2000kV·A配电系统中，作动力、照明及配电设备电能转换、分配与控制。
分断能力高，动热稳定性好，电气方案灵活、组合方便。
（1）结构特点通用柜体，零部件模数化设计，以20mm为模数的安装孔。
防护等级为IP20～IP40。
（2）电气性能其技术数据见下表。
①主电路方案。
有129个方案共298个规格。
主电路额定电流至3150A，适合至2000kVA配电变压器；有GGJ1型、GCTJ2型补偿柜，主电路方案有4个，共12个规格。
②辅助电路方案。
分供用电和发电厂方案，柜内有足够空间安装二次元件，专用的LMZ3D互感器，满足特殊用户继电保护需要。
③主母线。
额定电流不大于1500A时用铝母线，额定电流大于1500A 时用铜母线，母线搭接面搪锡处理。
④一次电器元件。
主开关选ME、DZ20、DW15等；专门HD13BX型和HS13BX型旋转操作式刀开关，满足GGD型独特结构需要；安装灵活。
2.GCK型抽屉式电动机控制中心用抽出式封闭开关柜，有GCK、GCK1、GCK1（1A）等型号，包括动力配电中心PC柜、电动机控制中心MCC柜和电容器补偿柜。
PC柜含进线柜、母联柜、馈电柜等。
它适合50/60Hz、额定工作电压380V、额定绝缘电压660V、额定工作电流至4000A电力系统中，作配电、动力、照明、无功功率补偿、电动机控制。
（1）结构①柜体。
功能抽屉间隔以20mm为模数，柜体分水平母线区、垂直母线区、电缆区和功能单元区等相互隔离，设备区内分别安装在各自元件；上部设置水平母线，同一柜体单元连在垂直母线。
②功能单元。
PC柜组件室高度1800mm，每柜可安装1或2台ME型抽出式断路器；MCC柜功能单元区总高度1800mm，抽屉高度300mm、450mm 和600mm；相同抽屉单元可互换；功能单元用金属隔板隔开；隔室活门随抽屉推进和拉出自动打开和封闭，隔室中不会触及柜子后部（母线区）的垂直母线；功能单元隔室门由主开操作机构对抽屉机械联锁，当主开关在合闸位置时，门打不开。
低压开关柜的类型汇总
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD,GCK,GCS,MNS,MCS介绍GGD系列:用途GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用. GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的.■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.GCK系列产品型号及含义GCKG是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备.GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》,GB7251.1-1997《低压成套开关设备和控制设备》,GB/T14048.1-93《低压开关设备和控制设备总则》等标准.且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合,一台柜体.所容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.结构特点1,整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高2,柜体上部为母线室,前部为电器室,后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全.3,MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启.4,受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置.5.开关柜的顶部根据受电需要可装母线桥.③GCS系列:产品型号及含义用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求.结构特点:1,框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便.2,开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立.3.,水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施.4,电缆隔室的设计使电缆上,下进出均十分方便.5,抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流400A及以下.6,抽屉面板具有分,合,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用.7,柜体的防护等级为IP30IP40,还可以按用户需要选用.④MNS系列:用途MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统.结构特点1.MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成.柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门,隔板,安装支架以及母线功能单元等部件组装成完整的开关柜.开关柜内部尺寸,零部件尺寸,隔室尺寸均按照模数化(E=25mm)变化.2.MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边).室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故.3.MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出,下进上出,下进下出.4.设计紧凑:以较小的空间容纳较多的功能单元5.结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要6.母线用高强度阻燃型,高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定,有连接,试验,分离三个明显的位置,安全可靠.8.采用标准模块设计:分别可组成保护,操作,转换,控制,调节,测定,指示等标准单元,可以根据要求任意组装.9.采用高强度阻燃型工程塑料,有效加强了防护安全性能.10.通用化,标准化程度高,装配方便.具有可靠的质量保证.11.柜体可按工作环境的不同要求选用相诮的防护等级.12.设备保护连续性和可靠性⑤MCS系列:用途:MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品,适用于电厂,石油化工,冶金,电信,轻工,纺织,高层建筑和其它民用,工矿企业的三相交流50HZ,60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力系统配电系统,在大型发电厂,石化,电信系统等自动化程度高,要求与计算机接口的场所,作为发,供电系统中的配电,电动机集中控制,无功功率补偿的低压配电装置.结构特点:①开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一,精度高,抽屉互换性好.②MCC柜宽度只有600mm,使用空间大,可容纳更多的功能单元,节约建设用地.③柜内元件可根据用户不同需求,配置各种型号的开关,更好的保证产品高的可靠性.④装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信,遥测,遥控等三遥功能.⑤抽屉功能单元可分为MCCI,MCCII,MCCIII三种.MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,最多可装10个单元,适用于较大电流的电动机控制中心和馈电回路.MCCII型:抽屉宽600/2mm,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装18个单元,适用于100A以下的单元.MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装20个回路,适用于100A以下的单元.⑥操作机构:每个抽屉上均装有一专门设计的操作机构,用于分断和闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套"断开","试验","工作","移出"四个位置的定位装置,抽屉为摇进结构,MCCII型,MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能.二.各种型号开关柜的区别GCS,GCK,MNS,GGD开关柜区别GGD是固定柜,GCK,GCS,MNS是抽屉柜.GCK柜和GCS,MNS柜抽屉推进机构不同;GCS柜只能做单面操作柜,柜深800mm,MNS柜可以做双面操作柜,柜深1000mm.三.各种型号开关柜优缺点大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.GGD型交流低压开关柜:该开关柜具有机构合理,安装维护方便,防护性能好,分断能力高等优点,容量大,分段能力强,动稳定性强,电器方案适用性广等优点,可作为换代产品使用.缺点:回路少,单元之间不能任意组合且占地面积大,不能与计算机联络.GCK开关柜且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合.一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能板,不能与计算机联络.GCS低压抽出式开关柜:具有较高技术性能指标,能够适应电力市场发展需要,并可与现有引进的产品竞争.根据安全,经济,合理,可靠的原则设计的新型低压抽出式开关柜,还具有分断,接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点.缺点:MNS系列产品优点:◆设计紧凑:以较小的空间能合纳较多的功能单元.◆结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式,防护等级及使用环境的要求.◆采用标准模块设计:分别可组成保护,操作,转换,控制,调节,指示等标准单元,用户可根据需要任意选用组装.◆技术性能高.主要参数达到当代国际技术水平.◆压缩场地.三化程度高,可大大压缩储存和运输预制作的场地.◆装配方便.不需要特殊复杂性缺点:MCS型低压抽出式开关柜优点:(1)柜体采用C型钢材组装而成,外型统一,精度高,抽屉互换性好;(2)MCC柜宽度只有600mm,而使用容量很大,可容纳更多的功能单元,节约建设用地;(3)柜内元件可根据用户不同需求,配置各种型号的开关,更好地保证产品高可靠运行.(4)本装置可预留自动化接口,也可把模块安装于开关柜上,实现遥信,遥测,遥控等"三遥"功能和控制设备缺点:造价高,对于中小型用户有一定难度.高压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍GG-1A(F)系列:产品型号及含义GG------A(F)防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用.GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备.本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要.结构特点GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能:1.防止带负荷分合隔离开关.2.防止误入带电间隔.3.防止误分,合断路器.4.防止带电挂接地线.5.防止带接地线合闸.XGN系列产品型号及含义用途XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合.结构特点XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D 型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体.:XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带旁路母线,并可派生出双母线结构.本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求,并具有一套完善的性能可靠,功能齐全,结构简单,操作方便的机械式防误闭锁装置,简便而有效的达到两部提出的"五防"闭锁功能.开关柜的主开关采用SNl0―10型系列少油断路器及ZN28A―10型系列真空断路器.断路器配用CDl0系列电磁]动机构或CT8弹簧操动机构;真空断路器也可配用CDl7系列电磁操动机构,CTl7或CT19B弹簧操动机构.隔离开关采用GN30―10旋转式隔离开关系列产品.③HXGN系列:产品型号及含义HXGN------A(F)电路配电方案防误型企业型号箱型固定式金属封闭开关设备环网柜HXGN―10型高压开关柜(简称环网柜),系三相交流额定电压10kV,额定频率50Hz的户内箱式交流金属封闭开关设备.适用于工厂,车间,小区住宅,高层建筑等场所的配电系统,环网供电或双电源幅射供电系统,起接受,分配和保护作用,也适用于箱式变电站中.④JYN系列:用途1.JYN1-40.5型间隔式交流金属封闭式开关设备系三相交流50Hz单母线系统的户内成套装置,作为接受和分配40.5kV的网络电能之用.本开关柜具有防止误操作断路器,防止带负荷推拉手车,防止带电挂接地线,防止带接地送电和防止误入带电间隔(简称"五防")的功能. 2.JYN2―10型移开式交流金属开关设备(以下简称开关柜)用于交流50Hz额定电压3-10kV单母线系统.其额定电流最大为2500A,额定开断电流以及厂内用电至31.5kA.作为发电厂变电站中控制发电机,变电站受电,馈电以及厂内用电的主要用柜,也适用于各工矿企业为大型交流高压电动机的起动和保护之用.3.JYNC3(F),6(F)型双层手车式高压开关柜本产品具有结构设计合理,保护性能好,分断能力强,动热稳定性好,互换性强,使用维护安全方便等优点,适用于发电厂,变电站,厂矿企业电气室,高层建筑等户内场所.本产品的辅助电路一一对应,用户只要根据负载选择主电路方案即可.主电路方案有79种供选择.结构特点:1.JYN1-40.5型间隔式交流金属封闭式开关设备,本开关柜系户内保护型成套装置,由柜体和手车两部分组成.柜体由角钢及钢板弯制而成并分割为手车室,母线室,隔离触头室,电缆室,继电室及端子室等.手车室与隔离触头室,电缆室之间,隔以绝缘材料制成的隔板并在其上设有绝缘活门,其它各室之均以接地的金属隔开,属于间隔封闭式开关柜.2.JYN2C10型移开式交流金属封闭开关设备,整个设备包括固定的壳体和可移开部件(简称手车)两部分,全由弯制的钢板焊接而成.壳体由钢板分成手车间隔,电缆间隔等若干个间隔,隔板为可拆卸式,检修时方便.主回路隔离触头有触头盒,达到三相隔离触头之间的封闭.手车分为断路器手车,电压互感器手车,电压互感器与避雷器手车,电容器与避雷器手车,隔离手车,熔断器手车,接地手车及所用变手车几种.手车进入和退出工作位置灵活可靠,定位准确.整个设备装设了一系列完整的防止误动作的联锁机构.开关柜外形尺寸:(高×宽×深)2200×840×1500mm.装SN10-10III(C)少油断路器者外形尺寸为2200×1000×1500mm.所用变手车柜外形尺寸为2200×1200×1500mm.3.JYNC3(F),6(F)型双层手车式高压开关柜开关柜分馈电柜和受电柜.馈电柜整个柜体由固定的双层壳体和装有滚轮的可移动部件(手车)组成;受电柜内装有高压隔离开关和测量保护用的PT手车.本柜具有良好的防误功能.开关柜内设计了一系列联锁,以确保安全和正确的操作.外形尺寸(宽×深×高)800×1900×(2300 400)mm.附:主要技术数据型号额定工作电压熔断器遮断电流熔断器额定电流真空接触器最大负荷容量额定控制电压额定电流额定遮断电流短时间电流(4秒) 变压器电动机JYNC3(F)3kV50kA最大400A630A5kA5kV2100kVA 1500kWDC110V220VJYNC6(F)6kV40kA最大224A⑤KYN系列:产品型号及含义用途1.KYN-10户内交流金属铠装移开式开关设备(以下简称手车式柜)手车柜适用于交流50Hz额定电压3―10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置,供各类型发电厂,变电站及工矿企业作为接受和分配网络电能对电路实行控制保护监测.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系3.6~12kV三相交流50Hz,单母线及单母线分段系统的户内成套开关设备,主要作为发电厂,变电所,冶金,造纸,石化,纺织及工矿企业的高压配电装置,可用于电动机,变压器和电容器的控制与保护.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备称开关,系3.6-12KV,三相交流50Hz单母线及单母线分段系统的成套配电装置.主要用于发电厂,中小型发电机送电,工矿企事业配电以及电业系统的二次变电所的受电,送电及大型高压电动机起动等,实行控制保护,监测之用.本开关柜满足IEC298,GB3906等标准要求.结构特点1.KYN户内交流金属铠装移开式开关设备(以下简称手车式柜)是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造,同时也能满足水电部提出的高压开关柜应具有"五防"功能的要求.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分,可与KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备配套使用,构成组合式配电装置.本开关柜是一种双层铠装F-C柜,一面开关柜可容纳两台F-C手车,相当于两面单层柜的功能,而占地面积同一面单层柜差不多.为用户节省大量的占地面积及设备投资.本产品选用的真空接触器是专门为双层柜结构计的,具有结构简单,体积小,造型美观,绝缘水平高,寿命长等优点,有电保持和机械锁扣两种结构.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构,采用中置式布置,分为断路室,主母线室,电缆室和继电器仪表室,为使柜体具有承受内部故障电弧的能力,除继电器室外,各功能隔室均设有排气通道和汇压窗,一次触头为捆绑式圆触头.开关高备可按用户要求,采用前维护型结构,使设备可以靠墙安装或背靠背安装.开关设备内装有安全可靠的联锁装置,完全满足"五防"闭锁要求.a,断路器手车在推进或拉出过程中,无法合闸;b,断路器手车只有在试验位置或工作位置时,才能进行合,分操作而且在断路器合闸合,手车无法从工作位置拉出;c,仅当接地开关处在分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置或柜外时,接地开关才能进行分,合闸操作;d,接地开关处于分闸位置时,后门无法打开;e,手车在工作位置时,二次插头被锁定,不能被拨除.断路器室底盘架两侧除设有供手车运动的固定导轨外,为便于对断路器进行观测与检查,在固定导轨两侧专门设有可抽出的延伸导轨,当断路器分闸后,可将两根延伸导轨拉至柜外,这样手车即可从柜内直接移至柜外的延伸导轨上.附一些市场上存在的高压柜:①GR系列:用途GRC1型高压开关柜用于3~10kV变电所作为改善电网功率因数之用.本系列柜为高压静电电容器柜,由电容器柜,互感器柜,测量及放电柜组成.方案分类1.GRC1型为普通型,由电容器柜和互感器柜组成.电容器柜分四种方案,互感器柜分三种方案.2.GRC1C型为横差保护型,即当柜内某一电容器跳闸时,依靠接成横差线路的电流互感器驱使主电路开关跳闸.此型也有四种方案.3.GRC1Y型为抑制高次谐波,电抗器型,即带有串联电抗器的电容器柜.结构柜体由角钢及薄钢板弯制焊接而成,分三层布放,最底层安装油槽板,测量及放电柜,电压互感器在中层,电抗器安装于底层,正面为钢板门,门上可安装仪表,开关,信号灯.②GGX2系列:GGX2C10高压真空开关柜适用于额定电压3~10kV,频率50Hz的三相交流电网中,作为接受和分配电能,并对电路实行控制,监测和保护的成套配电装置.结构特点本开关柜为金属封闭箱式外壳,所有带电体均被封闭在柜内,并按功能分为母线室,断路器室,电缆室,仪表箱为单独结构,安装于柜上;真空断路器及电磁操作机构或弹簧操作机构为一整体车式结构,推入柜内后用螺栓固定.主接线方案24种.主要技术数据(见下表)参数名称单位参数值额定电压kV3610最高电压kV3.56.9额定频率Hz50额定绝缘水平1分钟工频耐压相对地,相间kV243242断口间kV263648全波工频耐压相对地,相间kV4075断口间kV436685额定电流A6301000额定开断电流kA2031.5额定操作循环分――0.3s――合分――180s――合分额定动稳定电流(峰值)kA5080额定热稳定电流kA2031.5额定热稳定时间4③GGX2系列:用途GSGC1A型双母线式高压开关柜适用于区域性变电站,大型工矿企业变电站所及电气设备试验站的电压为3,6,10kV,交流50Hz双母线系统,亦可于单母线带有旁路母线的供电系统,作为接受和分配电能之用. 结构柜体系用薄钢板及角钢焊接而成,底座由槽钢焊接而成,柜前面有单扇防护网门,后面有双扇防护网门,顶部母线敞露.柜分前后两室,前室装有备用(起动)母线隔离开关,线路隔离开关及电缆头等,前室顶部装有备用(起动)母线.后室装有主(工作)母线隔离开关,油断路器,顶部装有主(工作)母线隔离开关,前后室之间下部可安装电流互感器.油断路器和隔离开关操作机构装在柜的前面.柜的后面左侧有一单扇钢板门,门内是继电器室.各室之间,一次电器设备和二次电器设备之间均有薄钢板隔离.可以在一次电器设备不停电的情况下检修二次电器设备.为防止工作人员误操作,柜上装有程序性的电气联锁装置.主要技术数据序号名称单位。
低压配电柜有哪几类
很多不够专业的人去购买配电柜时，都会存在各式各样的问题，今天科桥就针对“低压配电柜有哪几类?”这个问题具体讲讲。
生活中常用的低压配电柜主要分为四类，分别是固定面板式配电柜、防护式配电柜、抽屉式配电柜、动力照明配电柜。
对这四类配电柜的详解如下：1、固定面板式配电柜固定面板式配电柜也被称为配电屏，它的正面为柜体面板，能够用于遮挡和开闭，反面和侧面为开放式，能够接触到带电的器件。
固定面板式配电柜的防护等级低，只能用于一些对安全性请求不高且接连供电的场合，例如在工矿企业用于变电室会集供电。
2、防护式配电柜防护式配电柜与固定面板是配电柜相比，有着真正意义上的柜体，除了装置面外一切侧面都有挡板密封。
防护式配电柜的柜体选用绝缘材料制造，内部的电器元件与外部阻隔，元件之间也能够选用护板阻隔，因此防护式配电柜的安全等级较高，能够应用于技术现场配电装置。
3、抽屉式配电柜抽屉式配电柜是安全性最高的配电设备之一，很多配电柜厂家制造抽屉式配电柜时选用钢板制成柜体，柜体内装置有抽屉，各个电器元件都被装置在抽屉内，构成独立的功能单元。
抽屉式配电柜的牢靠性、互换性和安全性都高于以上两种配电柜，可适用于对供电牢靠性请求较高的会集操控配电基地。
4、动力照明配电柜动力照明配电柜选用封闭式装置，安全等级根据运用场合的请求不一样而有所不同。
动力照明配电柜多作为初级配电设备运用，例如用于工矿企业出产现场的配电操控。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。
低压开关柜介绍(课堂PPT)
安装尺寸
MNS组合式低压开关柜
26
结构特点
MNS组合式低压开关柜
1：柜架结构可分为装置小室、母线小室和电缆小室，其尺寸为（高×宽×深） 2200mm×400/600/800/1000/1200mm×600/800/1000mm。 空气断路器2000A以下的开关柜宽度可为400mm。
2：柜体骨架采用特殊的C型材，模数为25mm
GCK系列电动机控制中心，主要由一些组合式电动机控制
单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
18
实物图
GCK低压抽出式开关柜
ACB柜
柜后
13
GCS低压抽出式开关柜
受电、联络柜
PC柜
MCC柜
抽屉单元
14
GCS低压抽出式开关柜
典型电路方案及柜内主要器件
上进线
下进线
双电源切换
主要元器件：空气断路器、电流互感器 Noark产品： 9A16、 9A32、9U系列
主要元器件：空气断路器、电流互感器 塑壳断路器
Noark产品：9A16、 9A32 9M1、9M2、9M3、9U系列
7
外型及安装尺寸 GGD交流低压配电柜
宽度（B）：600mm、800mm、1000mm、1200mm 深度（C）：600mm、800mm
8
GGD交流低压配电柜
典型电路方案及柜内主要电器
主要元器件：刀开关、空气断路器、电流互感器
Noark产品：9A16、9A32、9U系列
馈电
主要元器件：刀开关、交流接触器、电流互感器
低压配电柜规格型号(全)
低压配电柜规格型号【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。
其它还有一些，多是厂家命名或老型号，近些年见不到了。
以上常见柜型，在技术参数都满足的情况下可以互换，GGD由于是固定连接，不适用于供电可靠性高的场合。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
你可以看看05标准图集GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。
GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜M：面板操作J：静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。
低压开关柜各种型号的介绍与区别
低压开关柜各种型号的介绍与区别1.低压断路器开关柜：低压断路器开关柜是最基本的低压开关设备，用于电力系统的分段和控制。
根据不同的断路器类型，可以分为空气开关柜、真空开关柜、油浸式开关柜等。
空气开关柜具有低成本、可靠性高等优点，适用于一般的电力控制系统。
真空开关柜具有高断电容量、耐热性能好等特点，适用于对电流容量要求较高的场合。
油浸式开关柜则用于对环境要求较高的场合，具有隔音、防尘、防潮等特点。
2.低压自动化开关柜：低压自动化开关柜是在低压断路器开关柜的基础上增加了自动化控制功能，用于实现电力系统的远程控制和自动运行。
根据不同的自动化功能，可以分为PLC控制开关柜、触摸屏控制开关柜、远程监控开关柜等。
PLC控制开关柜具有程序控制功能，可以实现电力分配和控制的自动化控制。
触摸屏控制开关柜则具有直观的人机界面，方便操作和监控。
远程监控开关柜则可以实现远程监控和管理。
3.低压容量性开关柜：低压容量性开关柜用于大容量负荷的分段和控制。
根据不同的容量和负荷特性，可以分为低压电容器开关柜、低压变压器配电柜等。
低压电容器开关柜用于补偿电力系统中的无功功率，提高电能利用率。
低压变压器配电柜则用于对电压进行分配和转换，适用于多个负荷点用电的场所。
4.低压母线开关柜：低压母线开关柜用于分配和传输电流的电气设备。
根据不同的母线类型，可以分为插接式母线开关柜、固定式母线开关柜等。
插接式母线开关柜具有灵活、可扩展的特点，适用于需频繁变动和修改的电力系统。
固定式母线开关柜则适用于静态负荷较稳定的场所。
总之，低压开关柜的类型繁多，每种类型都有其特定的应用场景和功能特点。
在选择低压开关柜时，需要根据实际需求和系统特点进行选择，以确保其能够满足对电力控制和保护的要求。
