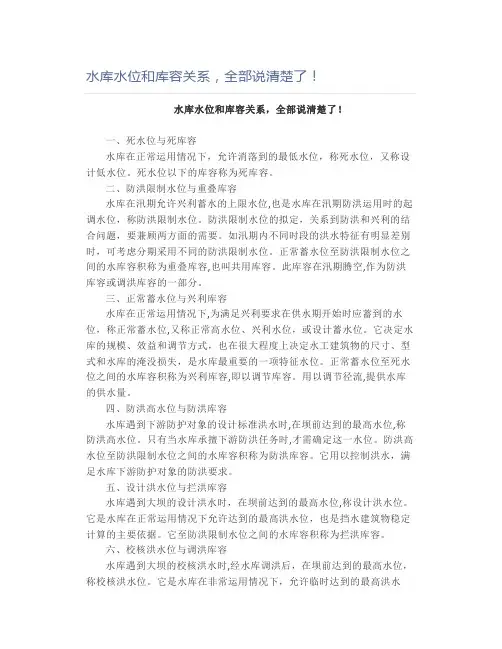

水库水位和库容关系，全部说清楚了！水库水位和库容关系，全部说清楚了！一、死水位与死库容水库在正常运用情况下，允许消落到的最低水位，称死水位，又称设计低水位。
死水位以下的库容称为死库容。
二、防洪限制水位与重叠库容水库在汛期允许兴利蓄水的上限水位,也是水库在汛期防洪运用时的起调水位，称防洪限制水位。
防洪限制水位的拟定，关系到防洪和兴利的结合问题，要兼顾两方面的需要。
如汛期内不同时段的洪水特征有明显差别时，可考虑分期采用不同的防洪限制水位。
正常蓄水位至防洪限制水位之间的水库容积称为重叠库容,也叫共用库容。
此库容在汛期腾空,作为防洪库容或调洪库容的一部分。
三、正常蓄水位与兴利库容水库在正常运用情况下,为满足兴利要求在供水期开始时应蓄到的水位，称正常蓄水位,又称正常高水位、兴利水位，或设计蓄水位。
它决定水库的规模、效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征水位。
正常蓄水位至死水位之间的水库容积称为兴利库容,即以调节库容。
用以调节径流,提供水库的供水量。
四、防洪高水位与防洪库容水库遇到下游防护对象的设计标准洪水时,在坝前达到的最高水位,称防洪高水位。
只有当水库承擅下游防洪任务时,才需确定这一水位。
防洪高水位至防洪限制水位之间的水库容积称为防洪库容。
它用以控制洪水，满足水库下游防护对象的防洪要求。
五、设计洪水位与拦洪库容水库遇到大坝的设计洪水时，在坝前达到的最高水位,称设计洪水位。
它是水库在正常运用情况下允许达到的最高洪水位，也是挡水建筑物稳定计算的主要依据。
它至防洪限制水位之间的水库容积称为拦洪库容。
六、校核洪水位与调洪库容水库遇到大坝的校核洪水时,经水库调洪后，在坝前达到的最高水位，称校核洪水位。
它是水库在非常运用情况下，允许临时达到的最高洪水位，是确定大坝顶高及进行大坝安全校核的主要依据。
校核洪水位至防洪限制水位之间的水库容积称为调洪库容。
它用以拦蓄洪水，在满足水库下游防洪要求的前提下保证大坝安全。
水库特征水位
水库特征水位水库工程为完成不同任务在年内不同时期和各种水文情况下，需控制达到或允许消落到的各种库水位。
中国水利电力部1977年颁布试行的SDJ 11-77《水利水电工程水利动能设计规范》中，规定水库特征水位主要有：正常蓄水位、死水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位等。
正常蓄水位（正常水位）水库在正常运行情况下，为满足兴利要求应在开始供水时蓄到的高水位，曾称正常高水位、兴利水位、设计蓄水位。
它决定水库的规模、效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征水位。
当采用无闸门控制的泄洪建筑物时，它与泄洪堰顶高程相同；当采用有闸门控制的泄洪建筑物时，它是闸门关闭时允许长期维持的最高蓄水位，也是挡水建筑物稳定计算的主要依据。
死水位水库在正常运用情况下，允许消落到的最低水位，曾称设计低水位。
日调节水库在枯水季节水位变化较大，一般每24h内将有一次消落到死水位。
年调节水库一般在设计枯水年洪水期末才消落到死水位。
多年调节水库只在连续枯水年组成的枯水段末才消落到死水位。
水库正常蓄水位与死水位之间的变幅称水库消落深度。
防洪限制水位（汛限水位）也称汛期限制水位，是水库在汛期允许兴利蓄水的上限水位，也是水库在汛期防洪运用时的起调水位。
防洪限制水位是协调防洪和兴利关系的关键，对工程防洪效益、发电灌溉等兴利效益、库内引水位高程、通航水深、泥沙淤积，以及水库淹没指标等均有直接影响，具体研究时要结合工程开发条件，全面进行分析比较后选定。
如汛期内不同时段的洪水特征有明显差别时，可考虑分期采用不同的防洪限制水位。
防洪高水位水库遇到下游防洪保护对象的设计洪水时，在坝前达到的最高水位。
只有当水库承担下游防洪任务时，才需确定这一水位。
此水位可采用相应下游防洪标准的各种典型洪水，按拟定的防洪调度方式，自防洪限制水位开始进行水库调洪计算求得。
设计洪水位水库遇到大坝的设计洪水时，在坝前达到的最高水位。
水库调度基本知识
结合库容 防洪库容 调洪库容
1 基本概念
校核洪水位 设计洪水位 防洪高水位 正常蓄水位 汛限水位
坝顶
死水位 天然水面线
有效库容 总库容
死库容
图1.1 防洪高水位、汛限水位、设计洪 水位和校核洪水位
兴建水库后，为了汛期安全泄洪，要求有一部分 库容作为削减洪峰之用，称为防洪库容或调洪库容。 对于一年中可能会出现多次洪水的河流，这部分库容 在汛期应当经常留空。为了降低坝高（目的是降低造 价），同时在汛期又留有足够的防洪库容，汛期常要 求水库蓄水不超过某一限制水位，该水位称为水库的 防洪限制水位（汛限水位）。
1 基本概念
校核洪水位以下的水库全部库容，称为总库容。校核 洪水位至防洪限制水位之间的水库容积，称为调洪库容。 防洪高水位至防洪限制水位之间的水库容积，称为防洪 库容。正常蓄水位至防洪限制水位之间的库容，既可用 以兴利又可用以防洪，因此称为结合库容。
1 基本概念
1.2 设计保证率
水库在多年工作期间正常用水得到保证的程度，常用正常供水保 证率来表示，或简称设计保证率（以P%表示）。设计保证率有三种 不同的衡量方法，即按保证供水的数量，按保证洪水的历时，或按 保证供水的年数来衡量。三者都是以多年工作期中的相对百分数表 示。目前在水库的规划设计中最常见的是第三种衡量方法。例如灌 溉水库、年调节以上的水电站、工业和民用供水等都用多年工作期 中能保证正常工作的相对年数表示。
3 水库调度运用基本原则
（3）兼顾防洪、灌溉、发电效益，以防洪效益为首； 兼顾大坝、库区和下游安全，以大坝安全为主；兼顾 汛期、汛前、汛后调度，以汛期调度为重； （4）有灌溉任务的水库，灌溉和发电用水出现矛盾时， 发电调度服从灌溉调度；
2 水库调度的主要任务
水土保持工程课程第八章小型水库.ppt
第一节 水库基本情况概述
三、水库地形测量（六个方面）
㈠ 坝址地形测量 坝址地形测量是为了正确设计枢纽建筑物和估算工程
量。测量范围包括坝身、溢洪道及放水洞等。比例尺用 1/1000~1/2000。对小型水库可采用断面法进行：先沿坝轴线 测量一横断面，再在与坝轴线垂直的方向，用皮尺测定几个 桩，分别在桩处测出其横断面。然后依据断面之间的关系及 高度变化情况，制成平面图，绘出地形等高线 。
第一节 水库基本情况概述
一、库址的选择（与淤地坝坝址选择的区别？？）
应从经济、安全、合理几方面考虑。应注意下列几点：
1.地形要肚大口小：肚大指库址内地形宽广，口小指坝短。 2.有适宜的集水面积； 3.坝址和库址地质良好，基础稳固，无下陷情况； 4.库址靠近灌区且比灌区高； 5.坝址附近要有足够和适用的建筑材料； 6. 附近要有适宜开挖溢洪道山垭； 7. 水库上游宜草木丰茂，因光秃的山岭易受雨冲刷，水库容 易淤积，影响水库寿命，另外，淹没损失要小。
第一节 水库基本情况概述
二、水库地质调查
水库地质是决定性因素，主要调查库底是否漏水， 坝基是否坚固。主要调查下列几个问题：
1. 调查库区、坝址区的岩石种类、性质及岩石的透水条件。 坚硬的岩石(如花岗岩、花岗片麻岩、石英岩、石灰岩、
石英砂岩)一般坚固、致密、强度大，只要没有构造现象就 不会漏水，宜于修建各种类型的坝。
㈡ 集水面积测量 集水面积是指向水库里汇集雨水径流的面积，又叫流域 面积，它是估计水库蓄水量和洪水量的主要依据之一。具体 方法可参考第七章“淤地坝”。
第一节 水库基本情况概述
【水利课件】第1章 径流调节基本资料及水库特征1-3节
二.水库的特征水位和特征库容
1.死水位和死库容
死水位：在正常运用情况下，允许水 库消落的最低水位。
确定死水位时考虑因素： 1）保证水库有足够的、发挥正常效
用的使用年限。 2）保证水电站的最低水兴和自流灌
溉必要的引水高程。 3）库区航运和渔业的要求
2.正常蓄水位和兴利库容
正常蓄水位：在正常运行条件下， 为了满足兴利部门枯 水期正常用水，水库在供水开始时应蓄到的最高水位。
第一章 径流调节基本资料及水库特征
• 径流调节：通过水库操作使来水过程适应需水过程的要求。 • 调节计算所需基本资料：
1.河川径流特性 2.用水部门的需水特性 3.水库特性
农业灌溉水的需水特性及要求
• 农作物的适宜水分的保持，除 了大气的有效降水补给之外， 还需从农田水利措施中不断提 供补充，以弥补天然降水在时 间和数量上的不足，着就是农 业的灌溉用水。
70~80 75~95
第二节 水库的设计标准和设计保证率
2）水力发电的设计保证率
根据水电站所在电力系统的负荷特性、系统中的水电容重的比重、 水电站规模及其在电力系统中作用、河川径流特性以及水库调节 程度等决定。
电力系统中水电容量的比重 （%）
水电站设计保证率（%）
25以下 80~90
25~50 90~95
S+R=1 在坝体安全设计中，一方面是估算坝址处洪水的可能变化以及垮坝的 可能性。而另一方面是选定安全设计洪水。而这些工作是以定量的风 险评估为基础的。要求估算出垮坝的可能性及在当前和预期未来条件 下垮坝所造成的后果。 保证率是可靠度的一种特殊的简化形式。设计保证率就是考虑到多年运 行中这种供水失效风险，而事先规定的使正常供水得到满足的可靠程度。
水库调度基础知识
水位至校核洪水位之间的水库库容，总称为调洪库容。 当有下游防洪要求时，下游防洪要求的设计洪水经水库调节 后所达到的最高水位，则称为防洪高水位。它至防洪限制水位间 的水库容积称为防洪库容。防洪高水位通常总低于设计洪水位。 校核洪水位到库底的全部库容就是水库的总库容。校核洪水 位加上一定的风浪高和安全超高，就得坝顶高程。
五、如何确定开启闸门开度与数量 知道了水库的入库流量之后进行的就是泄流计算。 Q泄=Q入—Q出 Q出包括机组发电流量与闸门泄流流量。 开启闸门是有顺序的，某电站的先启孔为#4，#3，#2，#1。知道 水库的总泄流后查闸门的泄流开度关系表，就可以知道开启闸门 的顺序和开度。 以下举例说明 你所在水库 18 ： 00 时上游水位是 175.40 米，在 18： 30 时上游 水位为175.80米，在这段时间三台机满发，请问此时水库上游的 入库流量是多少？ H上=175.40m → W=2460 万m3, H上=175.80m→W=2625万 m3 Q入=（2625—2460）*10000/1800+123*3=369+917 m3/s
这种“死水位不死”的不合理调度，不仅大大降低了水资源利用 的效率，导致恶性循环，也使机组设备的损耗加剧。 二、正常蓄水位和兴利库容 在正常运行条件下，为了满足兴利部门枯水期的正常用水， 水库在年内（丰水期末）允许蓄到的最高库位，称为正常蓄水位， 又称正常高水位。正常蓄水位到死水位之间的部分库容，称为兴 利库容，又称为调蓄库容或有效库容。兴利库容所对应的水层深 度，称为消落深度或调蓄深度。 正常蓄水位既然是水库为兴利要求允许长期保持的最高水位， 因此一般也就是无闸门时，溢洪道堰顶的高程；或者有溢洪道操 作闸门时，多数情况下也就是闸门关闭时的门顶高程。 正常蓄水位高程，是水库设计的一个最重要的参数，因为它 直接关系到一些主要水工建筑物的尺寸、投资、淹没、综合利用 效益及其他工作指标。大坝的结构设计、其强度和稳定性计算， 也主要以它为依据。因此，大中型水库正常蓄水位的选择是一个 重要问题，往往牵涉到技术、经济、政治、社会环境等许多方面，
水库的特征水位与库容
水库的特征水位与库容水库工程为完成不同任务不同时期和各种水文情况下,需控制达到或允许消落的各种库水位称为水库特征水位。
相应于水库特征水位以下或两特征水位之间的水库容积称为水库特征库容。
《水利水电工程水利动能设计规范》中,规定水库待征水饱主要有:正常蓄水位、死水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位等;主要特征库容有:兴利库容(调节库容)、死库容、重叠库容、防洪库容、调洪库容、总库容等。
(1)正常蓄水位与兴利库容。
水库在正常运用情况下,为满足兴利要求在开始供水时应蓄到的水位，称正常蓄水位,又称正常高水位、兴利水位，或设计蓄水位。
它决定水库的规模、效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征水位。
当采用无闸门控制的泄洪建筑物时，它与泄洪堰顶高程相同;当采用有闸门控制的泄洪建筑物时,它是闸门关闭时允许长期维持的最高蓄水位,也是挡水建筑物稳定计算的主要依据。
正常蓄水位至死水位之间的水库容积称为兴利库容,即以调节库容。
用以调节径流,提供水库的供水量。
(2)死水位与死库容。
水库在正常运用情况下，允许消落到的最低水位，称死水位，又称设计低水位。
死水位以下的库容称为死库容，也叫垫底库容。
死库容的水量除遇到特殊的情况外(如特大干旱年)，它不直接用于调节径流。
(3)防洪限制水位与重叠库容。
水库在汛期允许兴利蓄水的上限水位,也是水库在汛期防洪运用时的起调水位，称防洪限制水位。
防洪限制水位的拟定，关系到防洪和兴利的结合问题，要兼顾两方面的需要。
如汛期内不同时段的洪水特征有明显差别时，可考虑分期采用不同的防洪限制水位。
正常蓄水位至防洪限制水位之间的水库容积称为重叠库容,也叫共用库容。
此库容在汛期腾空,作为防洪库容或调洪库容的一部分。
(4)防洪高水位与防洪库容。
水库遇到下游防护对象的设计标准洪水时,在坝前达到的最高水位,称防洪高水位。
只有当水库承擅下游防洪任务时,才需确定这一水位。
水库特征水位
水库特征水位蓄水位水库在正常运用情况下,为满足兴利要求在开始供水时应蓄到的水位，称正常蓄水位,又称正常高水位、兴利水位，或设计蓄水位。
它决定水库的规模、效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征水位。
当采用无闸门控制的泄洪建筑物时，它与泄洪堰顶高程相同;当采用有闸门控制的泄洪建筑物时,它是闸门关闭时允许长期维持的最高蓄水位,也是挡水建筑物稳定计算的主要依据。
正常蓄水位至死水位之间的水库容积称为兴利库容,即以调节库容。
用以调节径流,提供水库的供水量。
死水位水库在正常运用情况下，允许消落到的最低水位，称死水位，又称设计低水位。
死水位以下的库容称为死库容，也叫垫底库容。
死库容的水量除遇到特殊的情况外(如特大干旱年)，它不直接用于调节径流。
限制水位水库在汛期因防洪要求限制水库兴利而允许蓄水的上限水位,主要目的是腾出库容来防洪，也是水库在汛期防洪运用时的起调水位，称防洪限制水位。
防洪限制水位的拟定，关系到防洪和兴利的结合问题，要兼顾两方面的需要。
如汛期内不同时段的洪水特征有明显差别时，可考虑分期采用不同的防洪限制水位。
正常蓄水位至防洪限制水位之间的水库容积称为重叠库容,也叫共用库容。
此库容在汛期腾空,作为防洪库容或调洪库容的一部分。
高水位水库遇到下游防护对象的设计标准洪水时,在坝前达到的最高水位,称防洪高水位。
只有当水库承担下游防洪任务时,才需确定这一水位。
此水位可采用相应下游防洪标准的各种典型洪水,按拟定的防洪调度方式,自防洪限制水位开始进行水库调洪计算求得。
防洪高水位至防洪限制水位之间的水库容积称为防洪库容。
它用来拦截及控制洪水，满足水库下游防护对象的防洪要求。
水库或大坝的防洪标准按设计洪水位进行设计，用更高一级级的洪水标准进行校核。
设计洪水位是水库在正常运行情况下，允许达到的最高洪水位，决定了设计洪水情况下的上游洪水淹没范围。
注：防洪高水位是相对于下游保护对象而言的，而设计洪水位则是相对于大坝设计本身而言的，由于大坝的设计标准一般是高于下游的防洪标准的，故而设计洪水位是要高于防洪高水位的！校核防洪标准就是水库防御非常洪水的能力。
有关水库水位的资料
水库的特征水位与库容水库工程为完成不同任务不同时期和各种水文情况下,需控制达到或允许消落的各种库水位称为水库特征水位。
相应于水库特征水位以下或两特征水位之间的水库容积称为水库特征库容。
《水利水电工程水利动能设计规范》中,规定水库待征水饱主要有:正常蓄水位、死水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位等;主要特征库容有:兴利库容(调节库容)、死库容、重叠库容、防洪库容、调洪库容、总库容等。
(1)正常蓄水位与兴利库容。
水库在正常运用情况下,为满足兴利要求在开始供水时应蓄到的水位，称正常蓄水位,又称正常高水位、兴利水位，或设计蓄水位。
它决定水库的规模、效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征水位。
当采用无闸门控制的泄洪建筑物时，它与泄洪堰顶高程相同;当采用有闸门控制的泄洪建筑物时,它是闸门关闭时允许长期维持的最高蓄水位,也是挡水建筑物稳定计算的主要依据。
正常蓄水位至死水位之间的水库容积称为兴利库容,即以调节库容。
用以调节径流,提供水库的供水量。
(2)死水位与死库容。
水库在正常运用情况下，允许消落到的最低水位，称死水位，又称设计低水位。
死水位以下的库容称为死库容，也叫垫底库容。
死库容的水量除遇到特殊的情况外(如特大干旱年)，它不直接用于调节径流。
(3)防洪限制水位与重叠库容。
水库在汛期允许兴利蓄水的上限水位,也是水库在汛期防洪运用时的起调水位，称防洪限制水位。
防洪限制水位的拟定，关系到防洪和兴利的结合问题，要兼顾两方面的需要。
如汛期内不同时段的洪水特征有明显差别时，可考虑分期采用不同的防洪限制水位。
正常蓄水位至防洪限制水位之间的水库容积称为重叠库容,也叫共用库容。
此库容在汛期腾空,作为防洪库容或调洪库容的一部分。
(4)防洪高水位与防洪库容。
水库遇到下游防护对象的设计标准洪水时,在坝前达到的最高水位,称防洪高水位。
只有当水库承擅下游防洪任务时,才需确定这一水位。
