喷涂机
• • • • 喷涂机主要分为空气喷涂机、无空气喷涂机和静电喷涂机。 喷涂机主要由供料装置、喷枪、雾化发生源构成。 雾化发生源因不同类型、喷涂机而异： 空气喷涂机的雾化发生源由空气压缩机、输气管、空气油水 分离器、贮气罐组成； • 无空气喷涂机的雾化发生源由动力源、高压泵组成； • 静电喷涂机的雾化发生源由高频高压静电发生器组成。 • 高压无气喷涂，也称无气喷涂，是采用高压无气喷涂技术的 专用喷涂设备。它使用高压柱塞泵，直接将油漆加压，形成 高压力的油漆，喷出枪口形成雾化气流作用于物体表面（墙 面或木器面）。相对于有气喷涂而言，漆面均匀，无颗粒感， 由于与空气隔绝，油漆干燥、干净。分为气动式无气喷涂机、 电动式无气喷涂机、内燃式无气喷涂机等多种。 我们操作的品牌有上海特兰森，荣鹏！
无气喷涂机的构造
各种喷涂对比
喷涂机的适用范围
• 气动无气喷涂机：钢结构厂、造船厂、船务公司、机械设 备、泵管等所有需要表面涂装的行业、工程队、管道内壁、 润滑厂等，广泛地应用于上述工业领域的产品或工程涂装， 以及各工业部门自动涂装生产流水线。适应各种高性能涂 料、长效重防腐蚀厚膜型高粘度涂料，这些特殊涂料用传 统涂料工艺是无法施工的，必须用气动无气喷涂技术进行 涂装。 • 电动无气喷涂机：大型建筑物内外墙涂料施工、体育场馆 建设维护、道路划线桥梁维护、铁路机车的保养维护、地 坪喷涂、彩瓦工程等，广泛用于上述民用领域的产品或家 用涂装，以及各种建筑装潢中小面积涂装作业。不适用涂 料：环氧树脂、带颗粒涂料、纤维涂料、醇酸、氯化橡胶、 丙烯酸、聚氨酯、乙烯、高粘度涂料。
• •
高黏度喷枪 W-2001，2003 多使用建筑涂料
乱丝喷枪样品
喷枪型号的说明
~手动枪型号的说明~
• ＬＰＨ－１０１－１４ ４
气动工具使用基准
气动工具使用基准适用范围：通用利用空气压缩机出来的压缩空气（6~7kg/cm2）的膨胀力作为主动力源，使叶片或活塞动作，发挥强大作业能力的工具。
气动工具作为携带工具，必须要求重量轻、体积小。
与电动工具相比有以下优缺点。
优点：1、根据重量、体积比，作业能力大。
2、超负荷状态下，故障发生率少。
3、使用及修理简单。
4、耐水性好。
5、速度调节自由。
6、高速运转容易。
7、无火灾、爆炸、触电危险。
缺点：1、设备费投资大（空压机）。
2、效率低。
3、加油次数多。
4、噪音大。
气动工具从构造上分为2大类。
容积式（活塞式）（1）空气发动机式——活塞的直线往复运动带动曲轴作圆周运动。
（2）冲击式——直接利用活塞的直线往复运动。
回转可动翼式（回转式）（1）利用空气流带动叶轮旋转后的回转力。
（2）活塞式和回转式并用。
我公司目前经常使用的气动工具有以下几种：气动磨光机气动扳机气钻气铲气动搅拌机气动排水泵气动葫芦气动倒角机一、气动磨光机利用压缩空气带动叶轮高速旋转，通过齿轮带动安装有砂轮片或钢丝刷的轴旋转，主要用于平面磨削、焊接部位的打磨、除锈、去除缺陷等使外观美观的修整作业。
1分钟转速在6000RPM ~ 12000RPM，安装上纸盘片、砂轮片、钢丝刷、蘑菇头砂轮等。
使用上的注意：1）不可忘记注油。
2）使用前必须进行1分钟的试运转。
3）回转速度逐渐上升。
4）砂轮保护罩绝对不可取下。
详细见《气动磨光机使用基准》。
二、气动扳机利用压缩空气带动叶轮使回转子高速旋转，拧紧或拧松螺栓螺母。
拧紧时的最后阶段；拧松时的最初阶段，都需要强大的冲击力，它利用本体内藏的气锤对回转子产生冲击载荷以补充力的不足。
使用上的注意：1）用力押住，不然会松动。
2）拧紧或拧松螺栓时，载荷不可过大，否则会损坏机器。
3）不可忘记加油。
详细见《气动扳机使用基准》。
三、气钻利用压缩空气产生回转力，在回转力的作用下，在铁板上开孔。
因为在工作中会产生很大的阻力，故内置了很大的减速齿轮。
气动工具简介
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
b 气钻型号均由“钻”字的汉语拼音第一个字母“Z”后加最 大钻孔直径（㎜数）构成。另外木工气钻需在“Z”字母后加 木字第一个汉语拼音字母“M”，能双向回转的气钻也要在相 关字母后加注“双”字汉语拼音第一个字母“S”，对于钻头 回转中心与发动机旋转中心垂直的气钻尚需加注“J”(角字 汉语拼音第一个字母) 。 应用：顾名思义，气钻是用于钻孔的手工具。还可以用 于铰孔，双向气钻还可以用于攻丝（反转用于丝锥退出）角 向气钻用于轴向空间狭小场地的钻孔作业。 例如：
图 四
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
气动发动机的性能除与设计参数有关外，其加工质量（尺 寸公差形位公差）和组装质量对发动机性能影响很大。气动 发动机各相关零件的公差与一般机械产品的公差选择有区别， 一般机械产品的同一个公差等级，因零件公称尺寸的差异其 公差值不同。如两个不同基本尺寸的零件，同样选取H7公 差，φ10～φ18 范围内零件公差是0～0.018，而φ50～φ80尺 寸范围内的零件公差值是0～0.03。气动发动机零件的公差值 与其基本尺寸的大小无关，行业标准已对发动机零件的材料、 热处理硬度、公差值、形位公差作了明确规定，供生产厂家 设计制造时参考。在此只列出各相关零件之间的间隙尺寸， 这也是质检人员和装配及维修人员应熟记的关键尺寸：
气动工具简介
主讲人：高衍铭
2008-12-22
山东同力达智能机械有限公司 www . tldim . com 山东同力达智能机械有限公司
气动工具简介
www . tldim . com
气动手工具应用广泛，结构简单，易于维 护，能源清洁，无污染且使用安全是人所 共知。在航空、汽车、铁路、桥梁、石油 化工、造船、机械制造和维修行业中均能 看到其身影，是手工作业机械化不可或缺 的手工具。

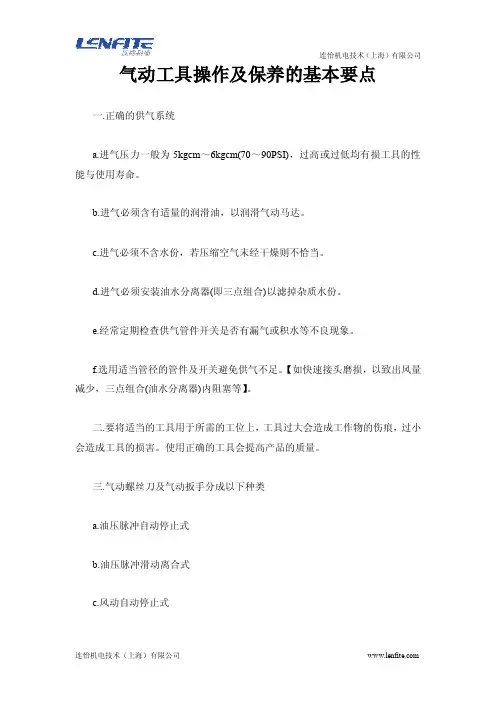

气动工具操作及保养的基本要点
气动工具操作及保养的基本要点一.正确的供气系统a.进气压力一般为5kgcm～6kgcm(70～90PSI)，过高或过低均有损工具的性能与使用寿命。
b.进气必须含有适量的润滑油，以润滑气动马达。
c.进气必须不含水份，若压缩空气未经干燥则不恰当。
d.进气必须安装油水分离器(即三点组合)以滤掉杂质水份。
e.经常定期检查供气管件开关是否有漏气或积水等不良现象。
f.选用适当管径的管件及开关避免供气不足。
【如快速接头磨损，以致出风量减少，三点组合(油水分离器)内阻塞等】。
二.要将适当的工具用于所需的工位上，工具过大会造成工作物的伤痕，过小会造成工具的损害。
使用正确的工具会提高产品的质量。
三.气动螺丝刀及气动扳手分成以下种类a.油压脉冲自动停止式b.油压脉冲滑动离合式c.风动自动停止式d.风动滑动离合式e.风动锤块打击式(双锤及单锤)四.定期点检，保养工具，以提高工具的寿命。
五.工具不要任意的摔、丢、扔、冲击，以免伤害工具的外表。
六.避免无负荷空转，空打击，以防止零件的加速磨损。
七.不可任意拆除工具的零件而进行操作，除了会影响操作者的安全外也会加速工具的磨损。
八.更换工具零部件必须要用规格品，不可用不当或磨损品，以致工具加速损坏。
九.正确的给予施油气动马达部位：每日2～3回注入气动工具油，注意作业终了后必须要给油，为2～3cc次，油水分离器(三点组合)滴油量为1～3滴分钟。
十.通常的螺丝约2～3毫米可装外，若5毫米以上的操作，扭力仍无法达到，则要选择使用较大的形式。
十一.降压情况：1管用每100米降压1kg，34管每100米降压1.5kg。
操作及保养要点1.请根据自已公司所拧螺丝大小，合理选用扭力符合的工具型号。
否则选用扭力太大的工具会损坏产品，扭力太小所扭螺丝会不附合产品的扭力要求。
2.工具使用的气管一般在内径14～38，如05系列-14系列的工具使用内径为14的气管，18系列-22系列使用内径为38的气管，详情请参考NEW RAPID 资料。
气动工具的分类
气动工具的分类
气动工具是利用压缩空气作为动力来源的工具，广泛应用于各个领域。
根据功能和用途的不同，气动工具可以分为以下几类：
1. 气动钻
气动钻是一种主要用于钻孔的工具，适用于金属、木材、塑料等材料的钻孔作业。
它具有高效、稳定的特点，常用于建筑、制造业等领域。
2. 气动喷枪
气动喷枪是一种用于涂装和清洁的工具。
它通过压缩空气将涂料或清洁剂喷射到需要处理的表面上，具有喷雾均匀、操作灵活等优点。
3. 气动螺丝刀
气动螺丝刀是一种用于拧紧螺丝的工具，适用于装配线、家具制造等领域。
它可以提高工作效率，减少劳动强度。
4. 气动锤
气动锤是一种用于敲击和冲击的工具，常用于建筑施工、汽车维修等领域。
它可以快速、高效地完成敲击任务。
气动工具吸气原理
气动工具吸气原理
气动工具是现代工业中常见的一种工具，它利用压缩空气作为动力源，通过气动元件将压缩空气转换为机械能，实现各种加工和组装工作。
而气动工具的吸气原理是气动工具正常工作的基础，下面我们就来详细介绍一下气动工具吸气原理。
气动工具的吸气原理是利用压缩空气的压力差实现的。
当气动工具启动时，压缩空气通过气动元件进入气动工具的内部。
在气动工具内部，通过压缩空气的流动，形成了一个低压区域。
根据气体的压力差原理，高压空气会自然地流向低压区域，从而实现了气动工具的吸气过程。
气动工具的吸气原理还涉及到气动元件的设计和工作原理。
在气动工具内部，通常会设置一个气缸和活塞。
当气缸内充满了压缩空气后，活塞会向外移动，形成一个负压区域。
此时，外部空气会顺着气缸进入气动工具内部，完成吸气过程。
而当活塞向内移动时，气缸内的空气会被排出，实现气动工具的排气过程。
气动工具的吸气原理还与气体的分子运动规律有关。
根据气体分子的热运动理论，气体分子在高温时会具有较高的运动速度，而在低温时会相对减慢。
因此，在气动工具内部通过气缸和活塞的工作，可以有效地控制气体的流动速度和方向，从而实现气动工具的吸气和排气过程。
总的来说，气动工具的吸气原理是通过压缩空气的压力差、气动元件的设计和工作原理以及气体的分子运动规律相互作用实现的。
了解和掌握气动工具的吸气原理，有助于提高气动工具的工作效率和性能，为工业生产提供更好的支持。
希望通过本文的介绍，读者对气动工具吸气原理有了更深入的了解。
气动工具分类
气动工具分类一、概述气动工具是一类以压缩空气驱动的工具，广泛应用于工业生产和家庭维修等领域。
它们通过将压缩空气转换为机械能，提供动力和力量来完成各种任务。
气动工具根据其功能和用途的不同，可以被分为多个分类。
本文将深入探讨气动工具的分类，并介绍每个类别的特点和应用。
二、手持气动工具手持气动工具是最常见的气动工具之一，它们通常由一个手柄和一个工作头组成。
手持气动工具具有体积小、重量轻和灵活性高等特点，适用于狭小的工作空间和需要精细操作的任务。
以下是几种常见的手持气动工具：1. 手持气动钻手持气动钻是一种常用的气动工具，用于钻孔和螺纹攻丝等任务。
它具有高转速和强大的扭矩，能够轻松应对各种硬质材料。
手持气动钻适用于金属加工、木工和家庭维修等领域。
2. 手持气动电动工具手持气动电动工具包括气动锤、气动砂轮机和气动切割机等。
它们利用气动机械能在高速旋转或冲击的作用下，完成打孔、研磨和切割等任务。
手持气动电动工具广泛应用于金属加工、汽车维修和建筑施工等领域。
3. 气动喷枪气动喷枪是一种用于涂装和清洁的工具，它通过将气体和液体或粉末混合后，将其喷射到工作表面上。
气动喷枪适用于家庭装潢、汽车喷漆和工业喷涂等领域，具有高效、均匀和节约涂料的优势。
三、气动动力工具气动动力工具是一类利用气动动力来驱动的大型机械设备，它们通常由一个压缩机和一个工作头组成。
气动动力工具具有高功率、高效率和耐用性的特点，适用于重型工业和建筑工程等领域。
以下是几种常见的气动动力工具：1. 气动锤气动锤是一种用于冲击和敲击的工具，它通过连续的气动冲击力量，完成粗糙加工、断板和挖掘等任务。
气动锤适用于修路、拆除建筑物和岩石挖掘等领域，具有高效、耐用和易于维护的特点。
2. 气动钻机气动钻机是一种用于钻孔和螺纹攻丝的大型工具，它通过气动机械能提供高转速和强力，能够应对混凝土、岩石和金属等难以处理的材料。
气动钻机适用于建筑工程、地质勘探和矿井开采等领域。
气动元件基础知识培训上课讲义
➢ 外牙直头气咀，铁材质。
7
气动接头图片
5、波纹插
➢ 外牙波纹插，铜材质。
8
气动接头图片
6、其它
➢ 卜申，管螺纹变径接头。
➢ 铜直通。
9
6、其它
➢ 消音器。
气动接头图片
10
英制螺纹基本尺寸
分 0.5分 1分 2分 3分 4分 6分 8分
寸
大径 中径 小径
1/16 7.723 7.142 6.561
左侧得电状态：如图9，此时电磁阀左侧线圈得电，阀芯吸在左侧，P口 与B口相通，气源通过B口进入气缸另一侧气室，A口与R口相通，与A口相通 的气缸一侧是排气状态，S口是封闭的。双电控电磁阀具有记忆功能，即此时 左侧线圈失电，右侧线圈也不得电的情况下电磁阀阀芯始终保持在左侧不动。
图9
电磁阀图示符号
• 2/3图示符号（单电控）
片结构的，但也可在电磁阀前安装过滤器任选其
它结构。
三、根据压力等级选择电磁阀的：原理结构类型
1、当电磁阀需要长时间的启动，并且持续开
启的时间大大超过关闭的时间，宜选用常开型。
2、要是开和关频繁切换或开启的时间短或开、
关的时间差不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉窑火
焰监测、燃气泄露报警、消防安全联动系统，则
右侧得电状态：如图8，此时电磁阀右侧线圈得电，阀芯吸在右侧，P口与A口相 通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口相通的气缸一侧是 排气状态，R口是封闭的。双电控电磁阀具有记忆功能，即此时右侧线圈失电， 左侧线圈也不得电的情况下电磁阀阀芯始终保持在右侧不动。
图8
电磁阀分类
• 2/5二位五通电磁阀结构（双电控、直动式）
使用气动工具注意事项
使用气动工具注意事项使用气动工具注意事项气动工具是一种常见的工业设备，它们使用压缩空气来驱动机械部件，使其实现各种加工、切割、打磨等操作。
在使用气动工具时，必须注意安全和正确的操作方法，以避免意外事故和机器损坏。
一、选择合适的气动工具1.根据需要选择适当的气动工具。
不同的工作需要不同类型和规格的气动工具，根据实际需求选择合适的产品。
2.了解不同品牌和型号之间的区别。
不同品牌和型号的气动工具有着各自特点和优缺点，应该根据实际情况进行比较。
3.购买正规渠道的产品。
为了保证质量和售后服务，在购买气动工具时应该选择正规渠道，并查看相关认证证书。
二、安全操作1.佩戴个人防护装备。
在使用气动工具时必须佩戴个人防护装备，包括安全眼镜、耳塞、手套等。
2.保持清洁环境。
使用气动工具前应该清理好周围环境，并保持工作区域干净整洁。
3.正确连接气源。
在使用气动工具时应该正确连接气源，以避免漏气或过度压力导致的事故。
4.保持稳定姿势。
使用气动工具时应该保持稳定的姿势，并将机身牢固地固定在工作台上。
5.遵守操作规程。
在使用气动工具时应该遵守相关操作规程，不得私自改装或拆卸机器部件。
三、维护保养1.定期清洗和润滑。
气动工具需要定期清洗和润滑，以保持正常运转和延长寿命。
2.更换磨损部件。
一些易损部件如轮胎、密封圈等需要经常检查并及时更换。
3.存放在干燥通风处。
在不使用气动工具时应该将其存放在干燥通风的地方，以防止生锈或损坏。
4.注意电缆线路安全。
电缆线路应该安全可靠，并避免与其他设备交叉使用或绕弯过紧。
总之，在使用气动工具时必须注意安全和正确的操作方法，并进行维护保养，以确保设备的正常运转和延长寿命。
气动工具的分类
气动工具的分类气动工具是一类利用气体压力驱动的工具，广泛应用于制造业、建筑业、汽车维修等领域。
根据其功能和使用方式的不同，可以将气动工具分为以下几类。
1. 压缩空气工具压缩空气工具是利用压缩空气产生动力的工具，常见的有气动钉枪、气动剪刀、气动锤等。
这类工具通过将压缩空气引入工具内部的气动马达或气动缸，产生强大的驱动力，从而完成工作任务。
压缩空气工具具有驱动力大、使用寿命长、维护方便等特点。
2. 气动液压工具气动液压工具是利用气动和液压原理相结合的工具，常见的有气动液压泵、气动液压扳手等。
这类工具通过气动泵将压缩空气转换为液压能量，再通过液压系统将能量传递到工作部件，完成工作任务。
气动液压工具具有驱动力大、操作灵活、稳定性高等特点。
3. 气动喷涂工具气动喷涂工具是利用压缩空气将涂料喷射到工件表面的工具，常见的有喷枪、喷笔等。
这类工具通过将涂料引入喷嘴，利用压缩空气产生的高速气流将涂料雾化并喷射到工件表面，实现涂装效果。
气动喷涂工具具有喷涂均匀、效率高、操作简便等特点。
4. 气动打磨工具气动打磨工具是利用气动马达产生旋转力驱动砂轮或砂纸进行表面处理的工具，常见的有气动砂轮机、气动砂纸机等。
这类工具通过将压缩空气引入马达，产生旋转动力，再通过砂轮或砂纸对工件表面进行打磨、抛光等处理。
气动打磨工具具有速度快、效果好、操作简单等特点。
5. 气动钻磨工具气动钻磨工具是利用气动马达产生高速旋转力驱动钻头或磨头进行钻孔或磨削的工具，常见的有气动钻、气动角磨机等。
这类工具通过将压缩空气引入马达，产生高速旋转动力，再通过钻头或磨头对工件进行钻孔、磨削等加工。
气动钻磨工具具有速度快、功率大、操作方便等特点。
6. 其他气动工具除了以上几类常见的气动工具外，还有一些其他类型的气动工具，如气动切割工具、气动焊接工具、气动冲击工具等。
这些工具通过气动原理实现不同的工作功能，广泛应用于不同的行业和领域。
气动工具根据其功能和使用方式的不同，可以分为压缩空气工具、气动液压工具、气动喷涂工具、气动打磨工具、气动钻磨工具和其他气动工具等多个分类。
气动工具的全方位整体介绍
气动工具的全方位整体介绍一，气动工具的使用及维护从广义上讲，气动工具主要是利用压缩空气带动气动马达而对外输出动能工作的一种工具，根据其基本工作方式可分为:1)旋转式(偏心可动叶片式). 2)往复式(容积活塞式)一般气动工具主要由动力输出部分、作业形式转化部分、进排气路部分、运作开启与停止控制部分、工具壳体等主体部分，当然气动工具运作还必须有能源供给部分、空气过滤与气压调节部分以及工具附件等。
1、动力输出部分：它是气动工具主要组成部件之一，主要有气动马达及动力输出齿轮组成，它依靠高压力的压缩空气吹动马达叶片而使马达转子转动，对外输出旋转运动，并通过齿轮带动整个作业形式转化部分运动。
按定子与转子是否同心，气动马气动马达可分为同心马达和偏心马达，按进气孔的数量多少，可分为单进气孔马达、双进气孔马达和多进气孔马达等。
无论是何种形式的气动马达，都是依靠压缩空气吹动马达叶片带动转子旋转的，马达叶片在高速旋转时，时刻与定子内壁发生摩擦，它是马达内最为常见的易损部件，因而它对压缩空气的质量和压缩空气中是否含润滑油分子要求很高；2、作业形式转化部分：它主要是将马达输出的旋转运动进行相应的转化。
在汽车制造业中，由于以螺纹联接的方式甚多，大部分是旋转运动，当然也有直线往复运动。
对于不同类型的气动工具，作业形式转化部分主要分为机械式离合器及行星齿轮组、摩擦片式离合器及行星齿轮组、液压油缸、扭力杆及锤打块组等。
以上部件均以旋转运动为基础的重要部件，它决定着该气动拧紧工具的扭力大小、转速快慢、拧紧精度等重要参数，由于它不停的离合、受压或扭矩转变，故它的组成部件易受损坏；3、进排气路部分：显而易见，进排气路部分是压缩空气进出的相关通道，是保障马达正常运动的能源供给系统；4、运动开启与停止控制部分，即通常所述的气动开关，由于它时刻和操作人员及外界物体直接接触，且多工程塑料制品，故易出现损坏；5、能源供给部分：压缩空气主要是空压机将大气进行压缩后而形成的，由压缩空气管道输送至相关的用气电，且呈脉动状；6、空气过滤及气压调节部分：由于压缩空气通常是通过无缝钢管制造的管道进行输送的，在长期使用时，其内壁的锈蚀物、压缩空气中的水分、粉尘等将不断形成。
电动气动工具的简单介绍
电动气动工具的简单介绍1. 概述电动气动工具是指利用电动机或气动驱动装置来完成各种工作任务的工具。
与传统手动工具相比，电动气动工具具有更高的效率和更大的力量输出，使工作更加便捷和快速。
本文将对常见的电动气动工具进行简单介绍。
2. 电动工具2.1 电动钻电动钻是一种常见的电动工具，广泛应用于家庭维修和建筑工程中。
它通过电动驱动装置驱动旋转，可以用于钻孔、螺丝拧紧和螺母拧松等任务。
电动钻一般具有可调速度和可调扭矩的功能，可根据工作需要进行调节。
2.2 电锤电锤是一种用于钻孔和敲击的电动工具。
它利用电动机产生的冲击力来实现高频率的冲击运动，从而加快钻孔速度和效率。
电锤常用于混凝土和砖墙等硬质材料的钻孔工作。
2.3 电动扳手电动扳手是一种用于拧紧和松开螺丝和螺母的电动工具。
它可以快速完成扳手的工作，减少人工劳动强度，并提高工作效率。
电动扳手广泛应用于汽车维修、机械设备安装和家庭装修等领域。
2.4 电动砂轮机电动砂轮机是一种用于研磨和抛光的电动工具。
它配备有旋转的砂轮，可以对各种材料进行磨削和去除表面污垢。
电动砂轮机在金属加工、木工和石材加工等领域有广泛的应用。
3.1 气动钉枪气动钉枪是一种利用压缩空气驱动的工具，用于将钉子固定在材料上。
它具有高速度和高效率的特点，常用于木工、家具制造和建筑等领域。
3.2 气动喷枪气动喷枪是一种用于喷涂涂料和清洁材料的工具。
它通过压缩空气产生高速喷射，可实现快速、均匀的喷涂效果。
气动喷枪广泛用于汽车喷漆、油漆施工和家庭装修等领域。
3.3 气动钻气动钻是一种利用压缩空气驱动的钻孔工具。
它具有高速、高转矩和可调节的功能，适用于各种材料的钻孔工作。
气动泵是一种利用压缩空气来提供动力的泵。
它广泛应用于工业生产和农业灌溉等领域，具有高效、可靠的特点。
4. 总结电动气动工具具有高效、快速和方便的特点，在各个行业中扮演着重要角色。
通过本文对常见的电动气动工具的简单介绍，我们可以了解到它们的功能和应用范围。
CHFLTS科普——气动工具小常识
CHFLTS科普——气动工具小常识一、气动工具简介用压缩气体作为动力的工具，又称风动工具。
气动工具主要分为冲击式、旋转式和兼具冲击和旋转作用等型式。
分类①冲击式气动工具：由压缩气体驱动活塞往复运动,产生高速锤击作用,完成所需动作。
如锤击钎杆、拆除建筑物、破碎路面用的风镐，铆接金属结构用的铆钉枪，清除铸锻件毛刺用的风铲和除锈或捣固砂型用的风锤等。
②旋转式气动工具：由压缩气体驱动叶片式气动马达带动工具旋转，完成所需动作。
如风动磨头和抛光机，钻孔和扩孔用的高速风钻，拧螺母用的风动搬手和风动旋凿等。
③冲击、旋转式气动工具：同时具有冲击和旋转两种动作。
如采矿和掘进用的凿岩机，其缸体内的锤头向前移动时冲击钎杆尾端使钎头凿入岩石，回行时带动钎杆旋转一个角度，再开始第二次凿岩动作。
④其他风动工具：如气动夹具，动作迅速，夹紧可靠，适用于自动生产线。
二、气动工具操作方法⒈正确之代供气系统：进气压力于工具入口处（非空压机之出气压力）一般为90PSIG（6.2Kg/cm^2），过高、过低均有损工具之性能及寿命。
进气必须含有充分润滑油，以便工具内气动马达得到充分润滑（可置一白纸于工具排气处检视是否有油渍，正常为有油渍现象）。
进气必须尽不含水份，若庄缩空气未经空气干燥机是不恰当的。
⒉不可任意拆除工具的零件后而操作，除了会影响操作者的安全关会致使工具损坏。
⒊若工具略有故障或经使用不能达到原有功能时，不可再继续使用，要立即检查。
⒋定期（约每周一次）检查、保养工具，添加黄油(Grease）于轴承等转动部位，添加机油（Oil）于气动马达部位。
⒌使用各式工具，务必遵照各种安全规定及使用说明操作。
⒍要选用适当的工具工作，工具过大容易造成工作伤害，工具过小容易致使工具损害。
⒎气动工具由于转速高、扭力强、噪音大等特点，要求使用人员在使用前佩戴好防护眼镜、纱线手套、耳塞等劳。
