消火栓安装技术交底

消火栓安装技术交底

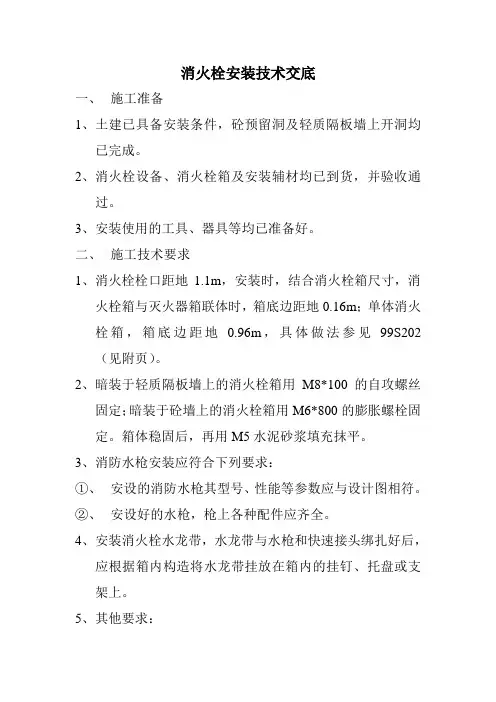

消火栓安装技术交底一、施工准备1、土建已具备安装条件,砼预留洞及轻质隔板墙上开洞均已完成。

2、消火栓设备、消火栓箱及安装辅材均已到货,并验收通过。

3、安装使用的工具、器具等均已准备好。

二、施工技术要求1、消火栓栓口距地1.1m,安装时,结合消火栓箱尺寸,消火栓箱与灭火器箱联体时,箱底边距地0.16m;单体消火栓箱,箱底边距地0.96m,具体做法参见99S202 (见附页)。

2、暗装于轻质隔板墙上的消火栓箱用M8*100的自攻螺丝固定;暗装于砼墙上的消火栓箱用M6*800的膨胀螺栓固定。

箱体稳固后,再用M5水泥砂浆填充抹平。

3、消防水枪安装应符合下列要求:①、安设的消防水枪其型号、性能等参数应与设计图相符。

②、安设好的水枪,枪上各种配件应齐全。

4、安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

5、其他要求:①、栓口应朝外,并不应安装在门轴侧。

②、阀门中心与箱侧面140MM,允许偏差±5MM。

③、阀门中心与箱后内表面100MM,允许偏差±5MM。

④、消火栓箱体垂直度,允许偏差3MM。

三、成品保护及文明施工1、施工时不得破坏轻质隔板墙、地板砖等已完工程。

2、安装时要轻拿轻放,以防破坏玻璃。

3、做到活完场清,对安装残留的废料及时清理干净。

四、安全注意事项1、进入施工现场要带安全帽。

2、使用电动工具时,应先检查是否有良好的接地线,不允许带电移动电动工具。

3、需焊接时需由专业焊工施工,并熟知相关电焊的安全规程。

交底人:审批人:接受人:年月日。

消火栓安装方案

消火栓安装方案

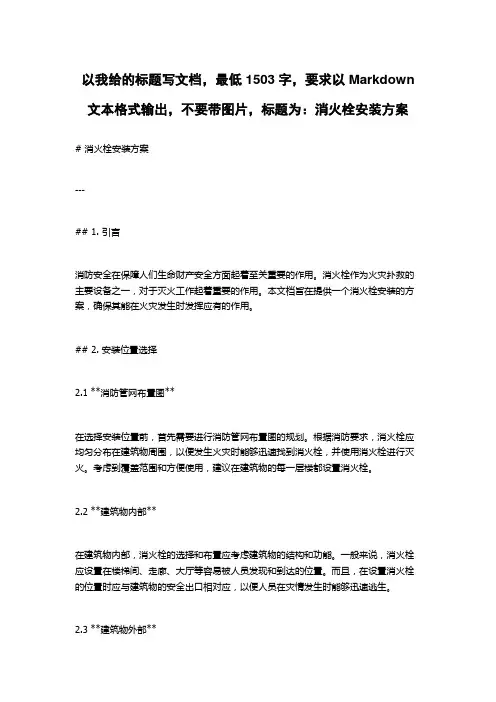

以我给的标题写文档,最低1503字,要求以Markdown 文本格式输出,不要带图片,标题为:消火栓安装方案# 消火栓安装方案---## 1. 引言消防安全在保障人们生命财产安全方面起着至关重要的作用。

消火栓作为火灾扑救的主要设备之一,对于灭火工作起着重要的作用。

本文档旨在提供一个消火栓安装的方案,确保其能在火灾发生时发挥应有的作用。

## 2. 安装位置选择2.1 **消防管网布置图**在选择安装位置前,首先需要进行消防管网布置图的规划。

根据消防要求,消火栓应均匀分布在建筑物周围,以便发生火灾时能够迅速找到消火栓,并使用消火栓进行灭火。

考虑到覆盖范围和方便使用,建议在建筑物的每一层楼都设置消火栓。

2.2 **建筑物内部**在建筑物内部,消火栓的选择和布置应考虑建筑物的结构和功能。

一般来说,消火栓应设置在楼梯间、走廊、大厅等容易被人员发现和到达的位置。

而且,在设置消火栓的位置时应与建筑物的安全出口相对应,以便人员在灾情发生时能够迅速逃生。

2.3 **建筑物外部**在建筑物外部,消火栓的设置应满足以下要求:- 明显标识:消火栓应有明显的标识,便于人员发现。

- 操作方便:消火栓应设置在能够方便使用的位置,不受障碍物阻挡。

- 防冻保温:针对寒冷地区,消火栓应设计防冻保温措施,保证其正常使用。

## 3. 消火栓的选用消火栓的选用应依据建筑物的使用功能、消防需求以及规范要求。

以下为几种常见的消火栓类型:3.1 **湿式消火栓**湿式消火栓是指一直与自来水管道相连,水源一直供应的消火栓。

其使用方便,反应迅速,适用于消防灌水和灭火。

3.2 **干式消火栓**干式消火栓是指只有在火灾发生时才接通自来水管道供水的消火栓。

其防止水管内结冰,适用于寒冷地区。

3.3 **泡沫消火栓**泡沫消火栓是一种能够提供泡沫灭火剂的消火栓。

其适用于灭火的场所一般为易燃易爆物质仓库、油库、化工厂等。

## 4. 消火栓的安装流程4.1 **施工前准备**在安装消火栓之前,需要进行一系列的施工前准备工作,包括:- 设计方案:根据建筑物情况和消防要求制定详细的设计方案,包括消火栓的数量、型号、安装位置等。

消火栓施工规范

消火栓施工规范

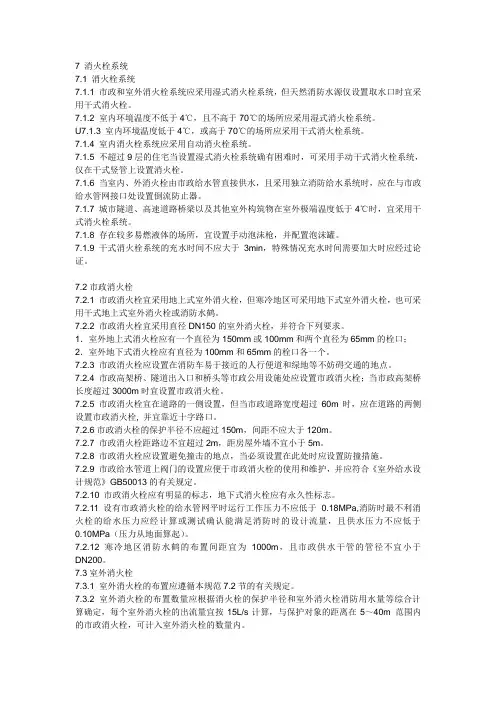

7 消火栓系统7.1 消火栓系统7.1.1 市政和室外消火栓系统应采用湿式消火栓系统,但天然消防水源仅设置取水口时宜采用干式消火栓。

7.1.2 室内环境温度不低于4℃,且不高于70℃的场所应采用湿式消火栓系统。

U7.1.3 室内环境温度低于4℃,或高于70℃的场所应采用干式消火栓系统。

7.1.4 室内消火栓系统应采用自动消火栓系统。

7.1.5 不超过9层的住宅当设置湿式消火栓系统确有困难时,可采用手动干式消火栓系统,仅在干式竖管上设置消火栓。

7.1.6 当室内、外消火栓由市政给水管直接供水,且采用独立消防给水系统时,应在与市政给水管网接口处设置倒流防止器。

7.1.7 城市隧道、高速道路桥梁以及其他室外构筑物在室外极端温度低于4℃时,宜采用干式消火栓系统。

7.1.8 存在较多易燃液体的场所,宜设置手动泡沫枪,并配置泡沫罐。

7.1.9 干式消火栓系统的充水时间不应大于3min,特殊情况充水时间需要加大时应经过论证。

7.2市政消火栓7.2.1 市政消火栓宜采用地上式室外消火栓,但寒冷地区可采用地下式室外消火栓,也可采用干式地上式室外消火栓或消防水鹤。

7.2.2 市政消火栓宜采用直径DN150的室外消火栓,并符合下列要求。

1.室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;2.室外地下式消火栓应有直径为100mm和65mm的栓口各一个。

7.2.3 市政消火栓应设置在消防车易于接近的人行便道和绿地等不妨碍交通的地点。

7.2.4 市政高架桥、隧道出入口和桥头等市政公用设施处应设置市政消火栓;当市政高架桥长度超过3000m时宜设置市政消火栓。

7.2.5 市政消火栓宜在道路的一侧设置,但当市政道路宽度超过60m时,应在道路的两侧设置市政消火栓, 并宜靠近十字路口。

7.2.6市政消火栓的保护半径不应超过150m,间距不应大于120m。

7.2.7 市政消火栓距路边不宜超过2m,距房屋外墙不宜小于5m。

消防栓安装规范

消防栓安装规范

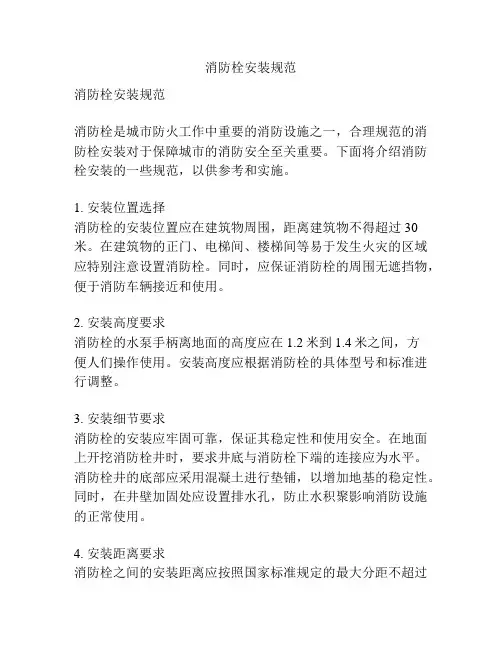

消防栓安装规范消防栓安装规范消防栓是城市防火工作中重要的消防设施之一,合理规范的消防栓安装对于保障城市的消防安全至关重要。

下面将介绍消防栓安装的一些规范,以供参考和实施。

1. 安装位置选择消防栓的安装位置应在建筑物周围,距离建筑物不得超过30米。

在建筑物的正门、电梯间、楼梯间等易于发生火灾的区域应特别注意设置消防栓。

同时,应保证消防栓的周围无遮挡物,便于消防车辆接近和使用。

2. 安装高度要求消防栓的水泵手柄离地面的高度应在1.2米到1.4米之间,方便人们操作使用。

安装高度应根据消防栓的具体型号和标准进行调整。

3. 安装细节要求消防栓的安装应牢固可靠,保证其稳定性和使用安全。

在地面上开挖消防栓井时,要求井底与消防栓下端的连接应为水平。

消防栓井的底部应采用混凝土进行垫铺,以增加地基的稳定性。

同时,在井壁加固处应设置排水孔,防止水积聚影响消防设施的正常使用。

4. 安装距离要求消防栓之间的安装距离应按照国家标准规定的最大分距不超过40米,以保证消防水带的长度和能力,并便于消防人员的操作。

5. 安装标识要求在消防栓上应标明“消防用”,并配备明显的消防栓标识。

标识应具有醒目、耐寒、耐热、不易磨损等特点,并标明消防栓的位置、名称和接合口规格。

6. 安装交通便利要求消防栓的周围应保持交通畅通,确保消防车辆可以迅速到达。

在消防栓周围不得设置停车位或其他限制消防车辆通行的设施。

7. 安装使用说明书每个消防栓都应伴随有使用说明书和操作指南。

使用单位和居民应按照操作指南正确使用消防栓,并了解消防设施的控制和保养方法。

8. 常规维护和检测消防栓应定期进行维护和检测,以确保其正常工作。

检测内容包括消防栓门、标识、水位计、水泵手柄等是否完好,水泵和连接件是否松动,井口是否清洁畅通等。

以上是对消防栓安装规范的一些基本要求,希望能对消防栓的安装提供一些参考与指导。

消防栓是防火工作的重要环节,正确安装和使用消防栓将为城市的消防安全作出巨大的贡献。

室外消火栓安装规范

室外消火栓安装规范

室外消火栓安装规范室外消火栓是由一系列管道、阀门和配件组成的供消防用水的设施,是消防系统的重要组成部分。

正确安装室外消火栓是确保消防设施正常运行的关键。

下面是室外消火栓安装的一些规范。

一、选址规范1. 室外消火栓应设置在易于发现、易接近的位置。

选择应远离高隐患区域如易燃易爆区、高温区和污染源等。

2. 安装位置应远离高压电力设施、化学品库等对消火栓正常使用造成影响的场所。

二、安装规范1. 消火栓桩应埋设在混凝土基坑中,基坑底部必须为坚实的混凝土。

2. 消火栓桩应直立、垂直于地面,并且顶部应高于地面20cm左右。

桩与地面之间的空隙应用强度达到相应的旋塞套体填充。

3. 消火栓桩底部应设置沉着防止漏水。

4. 每根消火栓桩应设有良好的标识牌,并按规定进行编号。

5. 阀门应垂直安装,在操作方便的地方设置操作杆。

6. 消防水泵房内消火栓的安装要符合国家相关规定。

三、配管规范1. 消火栓配管应采用耐候性好、抗紫外线和防腐蚀的材料,如镀锌管或钢管。

2. 配管材料应符合国家标准,并且应该及时进行维护和更换,以保证其正常运行。

3. 配管应按规定进行布设,且应按照施工图纸进行固定。

4. 水源进水口阀门应设在易于操作的位置,并有明显的标识,以便迅速关闭供水。

5. 每根管道应设有流量表和压力表,并且应定期进行检测和校准。

四、其他规范1. 消火栓边应设施消防水标志和管理牌,并保持清晰易识别。

2. 每年进行一次消火栓的检查和试验,保证其正常使用。

3. 室外消火栓应定期清洗,防止管道积灰和杂物影响供水。

4. 消火栓箱内应存放清晰完整的操作说明和维护记录。

总结:室外消火栓的正确安装,对于火灾爆发后的迅速扑灭起到了重要作用。

只有按照规范进行选址、安装与维护,才能保障消防设施正常运行。

因此,相关部门和施工单位应加强监管和落实,确保室外消火栓的安装符合相关规范。

室外消火栓安装方法正式样本

室外消火栓安装方法正式样本

文件编号:TP-AR-L7984There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.(示范文本)编制:_______________审核:_______________单位:_______________室外消火栓安装方法正式样本室外消火栓安装方法正式样本使用注意:该操作规程资料可用在组织/机构/单位管理上,形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范,条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改,请在使用时认真阅读。

消火栓安装见国标01S201进行。

消火栓安装位于人行道沿上1.0米处,采用钢制双盘短管调整高度,做内外防腐。

室外地上式消火栓安装时,消火栓顶距地面高为0.64m,立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m,消火栓弯管底部应设支墩或支座。

室外地下式消火栓应安装在消火栓井内,消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。

消火栓井内径不应小于1米。

井内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座,坻座时应设混凝土支墩,支墩与三通,弯头底部用 M7.5水泥砂浆抹成八字托座。

消火栓井内供水主管底部距井底不应小于0.2m,消火栓顶部至井盖底距离最小不应小于0.2m,冬季室外温度低于-20℃的地区,地下消火栓井口需作保温处理。

室外地上式消火栓甲型安装时,其放水口应用粒径为 20-30㎜的卵石做渗水层,铺设半径为500㎜,铺设厚度自地面下100㎜至槽底。

铺设渗水层时,应保护好放水弯头,以免损坏。

技术交底8-消火栓安装

技术交底8-消火栓安装
3.消火栓栓口应朝外,栓口中心距地面为1.1m,允许偏差20mm。
4.栓口中心距箱侧面为140mm,距箱后表面为100mm允许偏差均是5mm。
消防水带与连接头绑扎好后,应根据箱内构造将消防水带挂在挠钉上或盘绕在带盘上。
交底人姓名
职务
交底时间
接受交底人签名
注:1、项目对操作人员进行技术交底时填写此表;2、签名处不够时,应将签到表附后。
技术交底表
表AQ-C11-1
编号
008
工程名称
xxxxx安装项目
施工单位
xxxxx有限公司
交底部位
全楼
工种
水工
交底提要
消火栓安装
交底内容:
本工程同时有明装、暗装及半安装消防箱,安装时应注意:
1.消火ห้องสมุดไป่ตู้支管要以栓阀的坐标,标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开后应灵活,开启角度不小于175度。
2.必须取下箱内的水枪、消防水带等部件,不允许用钢钎撬、锤子敲的方法将箱硬塞入预留孔内,而应将消防箱平稳地放入定好位后与四周墙体采用膨胀螺栓固定牢靠,四周缝隙用填料填补饱满。消火栓箱体安装在轻体隔墙上应采用加设角钢支架等加固措施。在砌筑墙体上留洞前应与土建施工单位协调,除考虑略大于箱体尺寸外,还应综合考虑道栓口距地高度等因素,特别要注意提醒土建单位必须在预留孔洞上方加设过梁以避免压弯箱体。

室外消火栓安装方法范本(2篇)

室外消火栓安装方法范本(2篇)

室外消火栓安装方法范本一、准备工作1. 根据设计要求,确定室外消火栓的安装位置和数量,并确保场地平整、无障碍物。

2. 联系相关部门,了解并遵守消防设备安装的相关规定和标准。

二、材料与工具准备1. 确定所需的材料和工具清单,包括消火栓箱体、连接管道、阀门、螺栓等。

2. 确保材料的质量符合国家标准,并按照相关要求进行验收。

三、箱体固定1. 根据设计要求,在确定的位置挖掘消火栓箱体的基坑。

2. 清理基坑内部的土壤和杂物,并进行坑底的垫层处理。

3. 将消火栓箱体放置在基坑内,使用水平仪进行调整,确保箱体水平。

4. 固定箱体,将螺栓穿过箱体的固定孔和基坑中的预埋铁板,并用螺母进行紧固。

四、管道连接1. 将消火栓箱体上的进、出水口与水源系统进行连接。

2. 根据设计要求,在进、出水口处安装连接管道,并使用密封胶和螺栓进行固定。

3. 检查管道连接是否紧密,并确保没有渗漏。

五、阀门安装1. 根据设计要求,在进、出水口与连接管道之间安装适配的阀门。

2. 使用扳手或梅花扳手,将阀门与管道连接,确保连接处无松动。

六、灭火器具安装1. 根据设计要求,在箱体内部安装灭火器具,如灭火器、消防水枪等。

2. 将灭火器具固定在消火栓箱体的相应位置,确保牢固可靠。

七、系统测试与调试1. 在安装完成后,需进行系统测试与调试。

2. 打开进、出水口的阀门,接通水源,检查系统中的各个部件是否正常工作。

3. 检查水流是否畅通,阀门是否灵活,各个部件是否完好。

4. 确保系统运行正常后,进行最终的完工验收。

八、安全操作培训1. 进行相关人员的安全操作培训,包括消防设备的使用方法、维护与保养等。

2. 提供相关的使用手册和操作指南,确保人员能够正确操作消火栓。

以上是室外消火栓安装的方法范本,通过按照上述步骤进行操作,可以确保消火栓的安装质量和性能。

希望以上内容能对你有所帮助。

室外消火栓安装方法范本(二)室外消火栓安装是保障公共安全的重要措施之一。

下面就室外消火栓的安装方法进行详细介绍。

设备、器具、消火栓安装标准做法(图集+文字+实例)

设备、器具、消火栓安装标准做法(图集+文字+实例)

蹲便器居中
地漏居中
2、设备地脚螺栓防水防腐保护:对室外和多水房间安装的设备地脚螺栓,根据设备地 脚螺母大小及螺栓外露长度确定套管的直径及高度,成排或同一区域内螺栓外露长度 应一致,以确保套管高度一致且覆盖螺栓顶面5mm。套管直径与螺母直径匹配,套管 安装后用黄油填塞套管与螺栓之间的间隙,上口与套管平齐。
本工程消火栓箱安装示意图
箱体与墙面 接缝顺直、 清爽无污染
设备、器具、消火栓安装标准做法(图集+文字+实例)
● 1、卫生器具安装:根据卫生器具规格、间距及排水管位置进行排布,使器具上下对正。排水 管应垂直,成排存水弯应朝向一致,存水弯与排水管间隙用沥青麻丝填塞密实后 加不锈钢装饰圈,地漏应避开人上厕所时常站的地方,且距板块中间对称设置。
设备地脚螺栓保护做法
设备地脚螺栓保护 设备地脚螺栓保护
3、水泵吸水、出水变径管安装质量控制要点:水泵吸水口安装上平偏心大小头,出水 口安装同心大小头,螺栓外露长度不大于螺杆直径的1/2,且长度一致。
水泵变径管安装示意图
螺栓为不锈钢螺栓 外露螺丝头为螺杆
直径的1/2
4、室内消火栓箱安装:暗装消火栓箱安装应复核预留洞的位置、尺寸,将箱体置于 预留洞内,箱体外表面距墙面应保留装饰面层厚度,箱体与洞口之间空隙填塞密实, 抹压平整。明装消火栓箱安装应确定箱体在墙面上的安装位置,找平、找正,用膨胀 螺栓将箱体固定在墙上,固定点不少于四处。 从箱门开启侧将管道接入消火栓内,栓口朝外,阀门中心距墙侧面140mm(带自救卷 盘时距箱侧面250mm),距箱里侧表面100mm。螺纹连接时应有2~3扣的外露丝扣, 清理干净丝扣处的麻丝,并做防腐处理。消防控制按钮安装在箱门开启处、箱内侧的 最上部,并注意电气专业的配合。除箱门安装玻璃者以及能被击碎的透明材料外,均 应设置箱门紧急开启的手动机构,与墙面交接清爽无污染。 质量控制要点:开门见栓、见钮,栓口安装高度1.1m允许偏差±20mm,阀门中心距 箱侧面为140mm(250mm)允许偏差±5mm,箱体安装的垂直度允许偏差为3mm‘, 箱门开启角度不应小于160°,标识醒目。

安装消防栓规章制度范本

安装消防栓规章制度范本

安装消防栓规章制度范本第一章总则第一条为规范消防栓的安装和管理,保障火灾扑救工作的顺利进行,制定本规章制度。

第二条本规章制度适用于所有需要安装消防栓的场所,包括但不限于住宅区、商业区、工业区等。

第三条消防栓的安装应符合国家建筑消防设计标准、国家建筑消防规范等相关法律法规的规定。

第四条消防栓的管理应遵守相关消防法律法规,并配备专职消防人员进行管理。

第五条民用建筑的消防栓应设置在易于发现、使用和操作的位置,保证消防栓的有效使用。

第六条工业区的消防栓应根据实际情况进行合理设置,确保消防栓的使用范围覆盖全区域。

第七条消防栓的安装和管理应定期进行检查,确保其正常使用。

第八条如有违反本规章制度的行为,将依法进行处理。

第二章消防栓的安装第一条民用建筑消防栓的安装应符合《民用建筑设计防火规范》的相关要求。

第二条工业区的消防栓应根据厂区大小、结构等要素进行合理设置。

第三条消防栓的安装应由具备相关资质的消防工程设计单位进行设计,并经当地消防部门审核同意后施工。

第四条消防栓的安装应保证消防栓的稳固性和可靠性,并设置显著的标志,以便于使用者的识别。

第五条民用建筑消防栓的设置高度应符合相关标准,确保可以满足消防水带的使用要求。

第六条工业区消防栓应根据消防水带的长度和使用范围进行合理设置,保证消防栓的使用效果。

第七条消防栓的设置位置应易于发现和使用,并应保证周围无堵塞物或障碍物。

第八条消防栓的安装过程中应严格按照相关消防技术标准和规范的要求进行,确保消防栓的使用安全性。

第三章消防栓的管理第一条民用建筑消防栓的管理应由物业管理单位负责,及时清理消防栓周围的杂物,确保消防栓的正常使用。

第二条工业区的消防栓的管理应由厂区的安全管理部门负责,建立相应的消防栓管理制度,定期对消防栓进行检查和维护。

第三条消防栓管理人员应接受相关培训,熟悉消防栓的使用方法和维护保养知识,确保在发生火灾时能够迅速有效地使用消防栓。

第四条消防栓的检查和维护应按照相关规定进行,确保消防栓的正常使用状态。

消火栓安装规范

消火栓安装规范

消火栓安装规范
消火管道双金属焊接钢管是一种新型的管材、法兰选择必须符合钢制管法兰(gb~)、钢制对焊无缝管件(gb/t)、管法兰用聚四氟乙烯包覆垫片(gb/t)标准。

“消防”即是消除隐患,预防灾患(即预防和解决人们在生活、工作、学习过程中遇
到的人为与自然、偶然灾害的总称),当然狭义的意思在人们认识初期是:(扑灭)火灾
的意思。

主要包含火灾现场的人员救援,关键设施设备、文物的救治,关键财产的安全捍卫与
救治,驱散火灾等。

目的就是减少火灾导致的毁坏程度,增加人员伤亡和财产损失。

1、消火管道双金属焊接钢管是一种新型的管材、法兰选择必须符合钢制管法兰(gb~)、钢制对焊无缝管件(gb/t)、管法兰用聚四氟乙烯包覆垫片(gb/t)标准。

2、消火管道沟槽式连接件(管接头)和钢管沟槽深度应当合乎《沟槽式管接头》
(cjj/t-)的规定。

二、消防管道连接技术要点
1、消火栓排灌系统管道当使用内外壁热泡镀锌钢管时,不应当使用冲压。

系统管道
使用内壁不防腐管道时,可以冲压相连接,但管道冲压应当合乎有关建议。

自动洒水救火
系统(指报警阀后)管道无法使用冲压,应当使用螺纹、沟槽式管接头或法兰相连接。

2、消火栓给水系统与自动喷水灭火系统管道,当采用法兰连接时推荐采用螺纹法兰,当采用焊接法兰时应进行二次镀锌。

3、任何管段须要发生改变管径时,应当采用符合标准的异径管接点和管件。

4、有关消防管道连接方式及相关技术要求可参照《全国民用建筑工程设计技术措施-
给水排水》中的有关规定。

消防拴安装标准

消防拴安装标准
子单位)
工程名称
分部(子分部)工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目负责人
施工执行标准
名称及编号
专业工长(施工员)
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
系统水压试验
系统必须进行水压试验,试验压力为工作压力的1.5倍,但不得小于0.6MPa
一般项目
1
室外消火栓和消防水泵接合器的安装尺寸
室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求,栓口安装高度允许偏差为±20mm
2
地下式消防水泵接合器顶部进水口或地下式消火栓顶部出水口与消防井盖底面的距离
地下式消防水泵接合器顶部进水口或地下式消火栓顶部出水口与消防井盖底面的距离不得大于400 mm,地下室消防水泵井内应有足够的操作空间,并设爬梯,寒冷地区井内要做到防冻保护
2
管道冲洗
消防管道在竣工前,必须对管道进行冲洗。管道畅通,岀水清澈度与进水一致,无杂质、焊渣
3
消防水泵接合器和消火栓位置标识
消防水泵接合和消火栓的位置标志应明显,栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时,如设计未要求,进、出水栓口的中心安装高度距地面为1.10m,其上方应设有防坠落物打击的措施
3
安全阀及止回阀安装
安全阀及止回阀安装位置和方向应正确,阀门启闭应灵活
总承包单位
检查结果
项目专业工程师:
施工单位
检查结果
项目专业质量检查员:
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人)

消火栓配件安装

消火栓配件安装

消火栓配件安装
一■消火栓箱安装
本工程共有室内消火栓箱18套,消火栓栓口直径65mm,喷嘴口直径19mm水带长25m消火栓箱设消防按钮和指示灯各一个,每套消火栓箱内设DN25灭火喉一套。

消火栓箱安装时应注意:
1.消火栓箱体要符合设计要求,产品均应有消防部门的制造许可证及合格证方可使用。

2、箱体安装要求横平竖直,箱体端正,固定牢固。

3、水龙带、水枪和快速接头的连接,应采用16号铜线绑扎牢固,并应将水龙带整齐地折挂或盘卷在消火栓箱的支架上。

二、消防水枪安装
1.安设的消防水枪其型号、性能等参数应与设计图相符。

2、安设好的水枪,枪上各种配件应齐全。

3、消防水枪在箱内安设方式,应根据所安设的消防箱型号中的方式安设。

三.消防水带安装
1.安设在消防水带,其性能、长度应与设计图相符合。

2、根据消防箱的型号,应采取将消防水带挂置、盘卷、卷置或放置在托架上等安设方式。

四.消防水带接口安装
Is选用的消防水带接口,应能安设在消防水带上。

2、接口与消防水带的连接应采用14#镀锌铁丝绑扎两道,每道不
少于两圈。

或采用水带接口专用卡箍,采用水带专用卡箍时,应在里侧加一道14#镀锌铁丝。

消防栓安装规范

消防栓安装规范

消防栓设计及施工规范一、室外消火栓布置的消防要求1、设置的基本要求。

室外消火栓设置安装应明显容易发现,方便出水操作。

2、市政或居住区室外消火设置。

室外消火栓应沿道路铺设,道路宽度超过60m时,宜两侧设置,并宜靠近十字路口。

布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m。

3、建筑物室外消火栓数量。

室外消火栓数量应按其保护半径,流量和室外消防用量综合计算确定,每只流量按10――15L/S。

对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;对多层建筑,市政消火栓保护半径150m范围内,如消防用水量不大于15L/s,建筑物可不设室外消火栓。

4、工业企业单位内室外消火栓的设置要求。

对于工艺装置区,或储罐区,应沿装置周围设置消火栓,间距不宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150mm。

对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距储罐壁15m范围内的消火栓,不应计算在储罐区可使用的数量内。

二、室外消火栓保护半径与最大布置间距的设计1、室外消火栓的保护半径。

室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪手留有10m 的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=153m。

所以,室外低压消火栓保护半径为150m。

室外高压消火栓给水的保护半径按串联6条水带考虑,同样计算,其保护半径为(6×20-10)×0.9=99m。

所以,室外高压消火栓保护半径为100m。

2、室外消火栓的最大布置间距。

室外消火栓间距布置的原则,是保证城镇区域任何部位都在两个消火栓的保护半径之间。

根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保护半径,L是街道中心线之间的距离,按城市规划要求约为160m。

消防栓安装规范

消防栓安装规范

消防栓设计及施工规范一、室外消火栓布置的消防要求1、设置的基本要求。

室外消火栓设置安装应明显容易发现,方便出水操作。

2、市政或居住区室外消火设置。

室外消火栓应沿道路铺设,道路宽度超过60m时,宜两侧设置,并宜靠近十字路口。

布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m。

3、建筑物室外消火栓数量。

室外消火栓数量应按其保护半径,流量和室外消防用量综合计算确定,每只流量按10――15L/S。

对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;对多层建筑,市政消火栓保护半径150m范围内,如消防用水量不大于15L/s,建筑物可不设室外消火栓。

4、工业企业单位内室外消火栓的设置要求。

对于工艺装置区,或储罐区,应沿装置周围设置消火栓,间距不宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150mm。

对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距储罐壁15m范围内的消火栓,不应计算在储罐区可使用的数量内。

二、室外消火栓保护半径与最大布置间距的设计1、室外消火栓的保护半径。

室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪手留有10m 的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=153m。

所以,室外低压消火栓保护半径为150m。

室外高压消火栓给水的保护半径按串联6条水带考虑,同样计算,其保护半径为(6×20-10)×0.9=99m。

所以,室外高压消火栓保护半径为100m。

2、室外消火栓的最大布置间距。

室外消火栓间距布置的原则,是保证城镇区域任何部位都在两个消火栓的保护半径之间。

根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保护半径,L是街道中心线之间的距离,按城市规划要求约为160m。

消火栓的安装

消火栓的安装

一、消火栓的安装1. 适用范围适用于室内消火栓及消火栓箱的安装。

2. 大样图3、工艺核心要义叙述(1)消火栓箱的开口方向与逃生方向一致,开启角度应大于135°;(2)栓口应朝外,并不应安装在门轴侧(俗称开门见栓);安装消防墙体厚度不够时,采用可转向式栓口时,应取得设计院书面许可。

(3)无论采用哪种型式的消火栓,必须保证栓口高度尺寸距离地面完成面1.1 米。

二、报警阀室安装1.实例图片2.工艺核心要义叙述(1)阀组排列整齐。

(2)水锣(水力警铃)设置在报警阀室外的走道内。

(3)成排安装水锣应标识清晰。

(4)阀组下应设置排水沟。

(5)报警控制管线应排列整齐。

(6)压力开关至接线盒的软管或软电缆长度一般不宜超过800mm。

(7)试验用排水管应有组织排水。

(8)报警阀组控制区域应在管路上标识清晰。

三、水池管道防虫网安装1.适用范围适用于水池管道防虫网的安装。

2.大样图3.规格表排污阀手轮离水池底得垂直高度≥100mm。

4.工艺核心要义叙述如透气管和溢流管为镀锌钢管,则在管外壁加一层橡胶板,然后才安装不锈钢防虫网,用不锈钢管箍拧紧;管材为不锈钢管时,不需要安装橡胶板,不锈钢防虫网直接用不锈钢管箍拧紧于管上。

四、管道柔性连接安装1.使用范围由于设备运行过程中震动较大,并伴有多向位移,与管道接口处需要加软接头。

一般用在水泵、机组等设备进出口。

2.大样图3.规格表4.工艺核心要义叙述(1)可曲挠橡胶接头管道施工安装时,必须让其处于自然状态,不要人为的在安装时使产品产生人为变形,避免导致产品的早期损坏和使用效果的减弱。

(2)安装于水泵的出口近端或管道的转角部位以及高压力、高层建筑悬空使用时,管道必须有固定支撑或固定托架,固定支撑和固定托架的受力必须大于轴向力,否则产品应安装防拉脱限位装置。

(3)橡胶软接头(不锈钢波纹管)在安装时,须使球体两端增强圈(突出部分内刚丝绳)全部卡入法兰槽内,防止管道承压时球体与法兰拉脱。

10.室内消火栓安装工艺标准(明装、暗装)

10.室内消火栓安装工艺标准(明装、暗装)

工艺标准图名称
消防水泵接合器与消火栓安装工
艺标准
编号 JWA-JPS-001
标准参考图 标准要求
①消防立管支架设置标高1.6m 。

②消火栓箱内部支管应设置支架。

③消火栓不在门轴侧,应在开启侧。

④消火栓口中心离地高度为1.1米。

④-1消火栓内部水枪、水带、报警按钮、灭火器按设计与图集要求配置齐全,应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上,箱体内部清洁干净。

④-2二次装修后应该重新标示明确,不应被装修遮盖。

⑤阀门中心距箱侧面为140mm ,距离箱后面为100mm.
⑥图纸要求设置减压孔板




的要按要求设置不同规格的减压孔板。

⑦室外地上式消防水泵接合器、消火栓的接口的位置应方便操作。

进出水口的安装高度距地面的高度按设计要求。

⑧消防水泵接合器和消火栓的位置标志应明显。

⑨地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm ,井内应有足够的操作空间,并设爬梯。

寒冷地区井内应做保温防冻保护。

位于路面上的井盖,宜与路面持平;位于绿化带内的井盖,不应低于地面。

⑨-1井内壁切砖后应抹灰处理。

其它要求:

-1

-2






-1。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

消防栓设计及施工规范
一、室外消火栓布置的消防要求
1、设置的基本要求。

室外消火栓设置安装应明显容易发现, 方便出水操作。

2、市政或居住区室外消火设置。

室外消火栓应沿道路铺设, 道路宽度超过60m时, 宜两侧设置, 并宜靠近十字路口。

布置间隔不应大于120m, 距离道路边缘不应超过2m, 距离建筑外墙不宜小于5m, 距离高层建筑外墙不宜大于40m, 距离一般建筑外墙不宜
大于150m。

3、建筑物室外消火栓数量。

室外消火栓数量应按其保护半径, 流量和室外消防用量综合计算确定, 每只流量按10――15L/S。

对于高层建筑, 40m范围内的市政消火栓可计入建筑物室外消火栓数量之内; 对多层建筑, 市政消火栓保护半径150m范围内, 如消防用水量不大于15L/s, 建筑物可不设室外消火栓。

4、工业企业单位内室外消火栓的设置要求。

对于工艺装置区, 或储罐区, 应沿装置周围设置消火栓, 间距不宜大于60m, 如装置宽度大于120m, 宜在工艺装置区内的道路边增改消火栓, 消火栓栓口直径宜为150mm。

对于甲、乙、丙类液体或液化气体储罐区, 消火栓应改在防火堤外, 且距储罐壁15m范围内的消火栓, 不应
计算在储罐区可使用的数量内。

二、室外消火栓保护半径与最大布置间距的设计
1、室外消火栓的保护半径。

室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑, 火场上水枪手留有10m的机动水带, 如果水带沿地面铺设系数按0.9计算, 那么消防车供水距离
为( 9×20-10) ×0.9=153m。

因此, 室外低压消火栓保护半径为150m。

室外高压消火栓给水的保护半径按串联6条水带考虑, 同样计算, 其保护半径为( 6×20-10) ×0.9=99m。

因此, 室外高压消火栓保护半径为100m。

2、室外消火栓的最大布置间距。

室外消火栓间距布置的原则, 是保证城镇区域任何部位都在两个消火栓的保护半径之间。

根据城镇道路建设情况, 市政消火栓最大布置间距X=√R2-( L/z) 2, R 是消火栓最大保护半径, L是街道中心线之间的距离, 按城市规划要求约为160m。

经计算得: 室外低压消火栓间距X=127m, 室外高压消火栓间距X=60m。

考虑火场供水需要, 室外低压消火栓最大布置间距不应大于120m, 高压消火栓最大布置间距不应大于60m。

三、室外消火栓的流量与压力设计
1、室外消火栓的流量。

室外低压消火栓给水的流量取决于火场上所出水枪的数量。

每个低压消火栓一般只供一辆消防车出水, 常出2支口径为19mm的直流水枪, 火场要求水枪充实水柱为10―15m, 则每支水枪的流量为5―6.5L/S, 2支水枪的流量为10―
13L/S, 考虑接口及水带的漏水, 因此每个低压消火栓的流量按10―15L/S计。

每个室外高压消火栓给水一般按出口径为19mm的
直流水枪考虑, 水枪充实水柱为10―15m, 则要求每个高压消火栓的流量不小于5L/S。

2、室外消火栓的压力。

室外消火栓的流量与压力密切相关, 若出口压力高, 则其流量就大。

室外低压消火栓的出口压力, 按照一条水带给消防车水罐上水考虑, 要保证2支水枪的流量, 那么, 最不利点处消火栓出口压力经计算不应小于0.1Mpa。

室外高压消火栓给水的出口压力, 在最大用水量时, 应满足喷嘴口径为19mm 的水枪布置在建筑物最高处, 每支水枪的计算流量不小于5L/S, 充实水柱不小于10m, 采用直径65mm、长120m的水带供水时的要求。

其最不利点处消火栓的出口压力应是水柱喷嘴处所需水压、水带水头损失、水枪出口与消火栓出口之间的高程压差三者之和。

3施工安装
1) 、施工安装应按照《建筑给水排水及采暖工程施工质量验收规范》GB50242- 相关标准执行, 可参考国家建筑标准设计图集01S201《室外消火栓安装》。

2) 、系统必须进行水压试验, 试验压力为工作压力的1.5倍, 但不得小于0.6MPa。

3) 、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。

室外地下式消火栓应有直径为100和65mm 的栓口各一个。

4) 、室外消火栓的保护半径不应超过150m, 间距不应超过120m。

5) 、室外消火栓距路边不应超过2m, 距房屋外墙不宜小于5m。

6) 、当建筑物在市政消火栓保护半径150m以内, 且消防用水量不超过15L/s时, 可不设室外消火栓。

7) 、室外消火栓应沿高层建筑周围均匀布置, 并不宜集中在建筑物一侧。

8) 、人防工程室外消火栓距人防工程入口不宜小于5m。

9) 、停车场的室外消火栓宜沿停车场周边设置, 且距离最近一排汽车不宜小于7m, 距加油站或库不宜小于15m。

10) 、室外消火栓应设置在便于消防车使用的地点。

4执行标准
1) 、工程标准
《建筑设计防火规范》GB 50016-
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-
2) 产品标准
《室外消火栓通用技术条件》GB4452-1996
《室外直埋伸缩式消火栓标准》Q/TD001-
3) 、相关标准图
01S201《室外消火栓安装》
室外消火栓技术要求( 伸缩式按Q/TD001- )
4.1 材料
4.1.1 消火栓应用灰铸铁HT 200 或力学性能不低于灰铸铁HT 200 的其它金属材料。

其力学性能应符合GB 9439 或相应标准的规定。

4.1.2 消火栓的阀座、阀杆螺母应用铸造铜合金, 其性能应符合GB 1176 规定。

4.1.3 消火栓的阀杆应用低碳钢制成, 表面应镀铬, 或性能
不低于镀铬的其它表面处理方法。

并应符合相应标准的规定。

4.2 外观质量
4.2.1 消火栓的铸铁件表面应光滑, 涂防锈漆后上部外露部
分应涂红色漆、漆膜色泽应均匀、无龟裂、无明显的划痕和碰伤。

4.2.2 消火栓的铸铜件表面应无严重的砂眼、气孔、渣孔、缩松、氧化夹渣、裂纹、冷隔和穿透性缺陷。

4.3 螺纹
消火栓管螺纹的基本尺寸和公差应符合GB 7307 的规定。

普通螺纹公差应符合GB 197 中内螺纹7H 级、外螺纹8g 级的要求。

螺纹应无缺牙, 表面应光洁。

4.4 开启高度
进水口公称通径100mm 的消火栓其开启高度应大于50mm, 进水口公称通径150mm 的消火栓其开启高度应大于55mm。

4.5 进水口连接尺寸
4.5.1法兰连接尺寸应符合图1 和表1 的规定。

4.6 密封性能
消火栓在公称压力水压下, 各连接部位, 以及排放余水装置均不得有渗漏现象。

4.7 消火栓在1.5 倍的公称压力水压下, 所有铸件不得有渗漏现象及影响正常使用的损伤。

4.8 排放余水装置
消火栓应装有自动排放余水的装置, 在消火栓处于正常使用( 全开启) 状态时, 该装置不得发生渗漏现象。

4.9 消火栓接口
4.9.1 进水口公称通径100mm 的地上消火栓应用GB 3265 规定的KWS65 型外螺纹固定接口。

地下消火栓应用GB 3265 规定的KWA65 型外螺纹固定接口。

4.9.2 进水口公称通径150mm 的地上消火栓应用GB 3265 规定的KWS80 型外螺纹固定接口。

地下消火栓应用GB 3265 规定的KWA80 型外螺纹固定接口。

4.9.3 进水口公称通径为100mm 消火栓上的吸水管接口螺纹为M125×6, 进水口公称通径为150mm 消火栓上的吸水管接口螺纹为M170×6。

4.9.4 消火栓接口的性能指标应符合GB 12514 的规定。

室外消火栓试验方法( 伸缩式按Q/TD001- )
5.1 材料
5.1.1 灰铸铁的机械性能试验按GB 9439 的规定进行。

其它材料的机械性能试验按其相应的标准规定进行。

测试结果应符合
4.1.1 条的规定。

5.1.2 铸铜件的机械性能试验按GB 228 和GB 6397 的规定进行。

测试结果应符合4.1.2 条的规定。

5.2 外观质量的检查
目测检查。

测试结果应符合4.2 条的规定。

5.3 螺纹尺寸检查
用螺纹环规塞规检查螺纹尺寸, 圆柱管螺纹环规塞规的精度
不低于3 级。

公制螺纹环规塞规的精度不低于7g、 8H 级。

测试结果应符合4.3 条的规定。

5.4 开启高度的检查
旋转阀杆从关闭状态到最大开启状态, 将旋转圈数乘以阀杆
的螺距, 即为消火栓的开启高度。

测试结果应符合4.4 条的规定。

5.5 进水口连接尺寸的检查
用游标卡尺检查消火栓进水口的连接尺寸, 游标卡尺的测量
范围应大于被测试样的最大尺寸, 游标卡尺的精度不低于0.02mm。

测试结果应符合4.5 条的规定。

5.6 密封性能试验
5.6.1 试验时, 从进口端灌水并排除试样内的空气, 将阀门
关闭后, 缓慢而均匀的升压至公称压力, 并保压2min 。

测试结果应符合4.6 条的规定。
