桥博中横向分布系数取值详细介绍
桥梁博士横向分布系数计算操作详解
桥梁博士横向分布系数计算操作详解桥梁博士横向分布系数计算教程（超详细、超正点）Step1双击桥梁博士快捷方式打开程序。
Step2点击新建桥梁博士横向分布文件（红圈内标识）Step31、当前文件描述输入相应的信息（随便输入）；2、当前任务表示输入相应的信息（也随便输入）；3、当前任务类型可选杠杆法、刚性横梁法、刚接板梁法（根据实际桥梁类型选用不能瞎来）这里以刚接板为例；4、点击添加任务。
Step41、点击结构描述（S）按钮弹出对话框；2、填入相应的数据，下面主要介绍一下参数对应梁体的部位：主梁宽度b（m）指单梁宽度（包含后浇带）；左板长度、左板惯矩、右板长度、右板惯矩分别对应主梁悬臂位置的长度和惯性矩（此处左右板长度及惯性矩为主梁预制的实际悬臂长度不含后浇带）；若上部结构为空心板梁等适合于铰接板法的，可勾选与下一根主梁铰接；接着输入主梁跨度（m）为计算跨径l；G/E为剪切模量与弹性模量比混凝土一般取为0.425或0.43（剪切模量G和弹性模量E、泊松比μ之间有关系：G=E/（2（1+μ）））；Step5点击活载信息（L）填入相应的信息（此处单纯为了求横向分布系数故数值和汽车型号可随意选择，一般汽车荷载选为汽超-20级，人群集度：可根据规范填写，挂车荷载由于可不用管），勾选自动计入汽车车道折减系数，点击桥面布置（L）进入下面重要的一步。
Step61、桥面描述中L1、L2、L3、L4、R1、R2、R3、R4分别对应示意图中相应位置，若相应位置未设置则在其对话框中输入0（例某桥没有设置人行道则在人行道位置填入0）。
2、桥面中线距首梁距离为上部结构横断面左边梁边缘至桥面中心线的距离。
3、左汽车车道、右汽车车道：若桥梁设置中央分隔带则为左右车道的车道数；若桥梁不设置中央分隔带则只需在左汽车车道输入桥梁设计车道数即可，点击确认完成操作。
Step7大功即将告成是不是有点小鸡冻，表着急，记得点击更改任务，然后点击确定。
横向分布系数和偏载系数

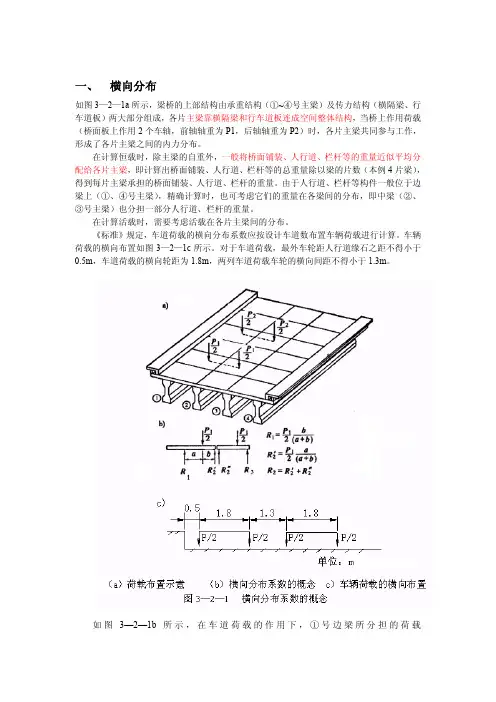

一、 横向分布如图3—2—1a所示，梁桥的上部结构由承重结构（①~④号主梁）及传力结构（横隔梁、行车道板）两大部分组成，各片主梁靠横隔梁和行车道板连成空间整体结构，当桥上作用荷载（桥面板上作用2个车轴，前轴轴重为P1，后轴轴重为P2）时，各片主梁共同参与工作，形成了各片主梁之间的内力分布。
在计算恒载时，除主梁的自重外，一般将桥面铺装、人行道、栏杆等的重量近似平均分配给各片主梁，即计算出桥面铺装、人行道、栏杆等的总重量除以梁的片数（本例4片梁），得到每片主梁承担的桥面铺装、人行道、栏杆的重量。
由于人行道、栏杆等构件一般位于边梁上（①、④号主梁），精确计算时，也可考虑它们的重量在各梁间的分布，即中梁（②、③号主梁）也分担一部分人行道、栏杆的重量。
在计算活载时，需要考虑活载在各片主梁间的分布。
《标准》规定，车道荷载的横向分布系数应按设计车道数布置车辆荷载进行计算。
车辆荷载的横向布置如图3—2—1c所示。
对于车道荷载，最外车轮距人行道缘石之距不得小于0.5m，车道荷载的横向轮距为1.8m，两列车道荷载车轮的横向间距不得小于1.3m。
如图3—2—1b所示，在车道荷载的作用下，①号边梁所分担的荷载，也就是说，①号边梁所分担的荷载R1为轴重P1的。
若将第i号梁所承担的力R i表示为系数m i与轴重P的乘积（R i=m i×P），则m i称为第i号梁的荷载横向分布系数。
由此，1号梁的横向分布系数。
荷载所引起的各片主梁的内力大小（横向分布）与桥梁的构造特点、荷载的作用位置有关，因此求解荷载作用下各主梁的内力是一个空间问题，目前广泛采用的方法是将复杂的空间问题转化为平面问题。
本节将着重介绍几种横向分布系数的计算方法。
二、杠杆法基本原理：杠杆法忽略了主梁之间横向结构的联系作用，即假设桥面板在主梁上断开，把桥面板看作沿横向支承在主梁上的简支梁或悬臂梁。
如图3—2—1b所示，由于杠杆法忽略了主梁之间横向结构的联系作用，当桥上作用车道荷载时，左边的轮重P1/2仅传递给1号和2号梁，右边的轮重P1/2传递给2号梁和3号梁。
横向分布系数和偏载系数都是在单梁分析时所提出的概念，横向分布系数
横向分布系数和偏载系数都是在单梁分析时所提出的概念，横向分布系数是针对由多片梁组成整个桥宽时提出的，偏载是真的单个箱梁形成桥宽时提出的概念；横向分布系数：由于多片梁组成桥宽，而荷载在桥宽范围内几乎是可以随意布置的，故各片梁的受力是不均匀的，为了安全，我们要找到受力最不利的那片梁，用它来控制其他各片梁段设计。
偏载系数：由于上述原因，整体箱梁的各个腹板受力是不均匀的，有点受力大，有的受力小，但各个腹板是不能单独计算、单独设计的，整个箱梁是一个整体，而且单梁计算是不能考虑偏载效果的，各个腹板是一样来考虑到，故所有点腹板都按最不利的那个来计算。
所以叫它偏载系数更形象，但它的本质是“荷载放大系数”。
横向折减系数是当车道较多时，各个车道上的荷载很难同时达到设计荷载的数值，故需要折减，而且车道越多越难以同时达到，所以折减的更多。
和荷载的横向布置位置无关。
现浇梁（主要是箱梁）要点支点采用计算方法为为偏压法（刚性横梁法）跨中采用计算方法为修正偏压法偏压法分析的增大系数法。
它的原理是：将箱梁腹板看作开口截面的梁肋，按照偏心受压法来求边肋的横向分配系数，然后乘以总肋数而得。
剪应力的增大系数也可以近似认为和弯矩的增大系数相同。
把箱梁拆分计算一般认为比较准确，而偏载系数法只是一种控制计算。
1、截面采用跨中标准横断面，按全桥等刚度计算。
先计算一下全截面的抗弯、抗扭惯矩和中性轴，下面拆分主梁需要用的到。
采用midas/SPC计算。
2、主梁拆分的原则：将截面划分为τ梁和I梁,保持将两截面中性轴与全截面中性轴位置一致。
τ梁和I梁顶板尺寸在两肋间平均划分。
由于中性轴位置不变，可计算底板尺寸。
然后计算计算τ梁和I梁抗弯、抗扭惯距。
3、在计算拆分后的I梁或者T梁的抗弯惯矩时，如果结构是多跨连续梁，所以应该考虑抗弯刚度修正系数，可以查《梁桥下册》P204页的等截面连续梁等效简支梁刚度修正系数表。
抗扭刚度修正系数取1。
预制梁的横向分布计算系数计算要点预制梁包括板梁、小箱梁、T梁1、对于板梁和小箱梁由于横向联系比较薄弱，所以采用铰接板梁法2、对于T梁有横隔板比较多，认为是刚接，所以采用刚接板梁法3、梁端横向力分布系数：通常采用杠杆法4、使用桥梁博士横向分布系数模块的铰接板梁法时，左板惯矩右板惯矩就是等刚度桥面板抗弯惯矩，是考虑相邻两篇主梁间桥面板的连接作用，其宽度取相邻横梁间距，翼板厚度取靠近主梁梁肋d1/3处的厚度，详细说明请参照《公路桥梁荷载横向分布计算》李国豪石洞编第22-24页。
桥梁上部计算教程--横向力分布系数计算
桥梁上部计算教程--横向力分布系数计算(转)总的来说，横向力分布系数计算归结为两大类（对于新手能够遇到的）：1、预制梁（板梁、T梁、箱梁）这一类也可分为简支梁和简支转连续2、现浇梁（主要是箱梁）首先我们来讲一下现浇箱梁（上次lee_2007兄弟问了，所以先讲这个吧）在计算之前，请大家先看一下截面这是一个单箱三室跨径27+34+27米的连续梁，梁高1.55米，桥宽12.95米！！支点采用计算方法为为偏压法（刚性横梁法）mi=P/n±P×e×ai/(∑ai x ai)跨中采用计算方法为修正偏压法（大家注意两者的公式，只不过多了一个β）mi=P/n±P×e×ai×β/(∑ai x ai)β---抗扭修正系数β=1/(1+L^2×G×∑It/(12×E×∑ai^2 Ii)其中：∑It---全截面抗扭惯距Ii ---主梁抗弯惯距 Ii=K Ii` K为抗弯刚度修正系数，见后L---计算跨径G---剪切模量 G=0.4E 旧规范为0.43EP---外荷载之合力e---P对桥轴线的偏心距ai--主梁I至桥轴线的距离在计算β值的时候，用到了上次课程/thread-54712-1-1.html我们讲到的计算截面几何性质中的抗弯惯矩和抗扭惯矩，可以采用midas计算抗弯和抗扭，也可以采用桥博计算抗弯，或者采用简化截面计算界面的抗扭，下面就介绍一下这种大箱梁是如何简化截面的：简化后箱梁高度按边肋中线处截面高度(1.55m)计算，悬臂比拟为等厚度板。
①矩形部分(不计中肋):计算公式:It1=4×b^2×h1^2/(2×h/t+b/t1+b/t2)其中：t,t1,t2为各板厚度h,b为板沿中心线长度h为上下板中心线距离It1=4×((8.096+7.281)/2)^2×1.34^2/(2×1.401/0.603+8.097/0 .22+7.281/0.2)=5.454 m4②悬臂部分计算公式: It2=∑Cibiti3其中：ti,bi为单个矩形截面宽度、厚度Ci为矩形截面抗扭刚度系数,按下式计算:Ci=1/3×(1-0.63×ti/bi + 0.052×(ti/bi)^5)=1/3×(1-0.63×0.26/2.2+0.052×(0.26/2.2)^5)=0.309It2=2×0.309×2.2×0.26^3=0.0239 m4③截面总的抗扭惯距It= It1+ It2=5.454+0.0239=5.4779 m4大家可以用midas计算对比一下看看简化计算和实际能差多少？？先计算一下全截面的抗弯和中性轴，下面拆分主梁需要用的到采用<<桥梁博士>>V2.9版中的截面设计模块计算全截面抗弯惯距，输出结果如下：<<桥梁博士>>---截面设计系统输出文档文件: D: \27+34+27.sds文档描述: 桥梁博士截面设计调试任务标识: 组合截面几何特征任务类型: 截面几何特征计算------------------------------------------------------------截面高度: 1.55 m------------------------------------------------------------计算结果:基准材料: JTJ023-85: 50号混凝土基准弹性模量: 3.5e+04 MPa换算面积: 7.37 m2换算惯矩: 2.24 m4中性轴高度: 0.913 m沿截面高度方向 5 点换算静矩(自上而下):主截面:点号: 高度(m): 静矩(m××3):1 1.55 0.02 1.16 1.773 0.775 1.834 0.388 1.585 0.0 0.0------------------------------------------------------------计算成功完成结果：I全= 2.24 m4 中性轴高度H=0.913m下面来讲一下主梁拆分的原则：将截面划分为τ梁和I梁,保持将两截面中性轴与全截面中性轴位置一致。
横向分布系数和偏载系数
一、 横向分布如图3—2—1a所示，梁桥的上部结构由承重结构（①~④号主梁）及传力结构（横隔梁、行车道板）两大部分组成，各片主梁靠横隔梁和行车道板连成空间整体结构，当桥上作用荷载（桥面板上作用2个车轴，前轴轴重为P1，后轴轴重为P2）时，各片主梁共同参与工作，形成了各片主梁之间的内力分布。
在计算恒载时，除主梁的自重外，一般将桥面铺装、人行道、栏杆等的重量近似平均分配给各片主梁，即计算出桥面铺装、人行道、栏杆等的总重量除以梁的片数（本例4片梁），得到每片主梁承担的桥面铺装、人行道、栏杆的重量。
由于人行道、栏杆等构件一般位于边梁上（①、④号主梁），精确计算时，也可考虑它们的重量在各梁间的分布，即中梁（②、③号主梁）也分担一部分人行道、栏杆的重量。
在计算活载时，需要考虑活载在各片主梁间的分布。
《标准》规定，车道荷载的横向分布系数应按设计车道数布置车辆荷载进行计算。
车辆荷载的横向布置如图3—2—1c所示。
对于车道荷载，最外车轮距人行道缘石之距不得小于0.5m，车道荷载的横向轮距为1.8m，两列车道荷载车轮的横向间距不得小于1.3m。
如图3—2—1b所示，在车道荷载的作用下，①号边梁所分担的荷载，也就是说，①号边梁所分担的荷载R1为轴重P1的。
若将第i号梁所承担的力R i表示为系数m i与轴重P的乘积（R i=m i×P），则m i称为第i号梁的荷载横向分布系数。
由此，1号梁的横向分布系数。
荷载所引起的各片主梁的内力大小（横向分布）与桥梁的构造特点、荷载的作用位置有关，因此求解荷载作用下各主梁的内力是一个空间问题，目前广泛采用的方法是将复杂的空间问题转化为平面问题。
本节将着重介绍几种横向分布系数的计算方法。
二、杠杆法基本原理：杠杆法忽略了主梁之间横向结构的联系作用，即假设桥面板在主梁上断开，把桥面板看作沿横向支承在主梁上的简支梁或悬臂梁。
如图3—2—1b所示，由于杠杆法忽略了主梁之间横向结构的联系作用，当桥上作用车道荷载时，左边的轮重P1/2仅传递给1号和2号梁，右边的轮重P1/2传递给2号梁和3号梁。
桥梁博士V4工程案例教程05_桥博V4横向分布模型案例教程
桥梁博士V4案例教程横向分布系数解决方案一、杠杆法项目概况：上部结构采用装配式T梁，计算跨径19.5m，桥宽0.75+7+0.75，计算支点横梁处1号梁和2号梁的相应于公路一级的横向分布系数；（横断面如下图）当荷载位于支点处时，应按杆杠原理法计算荷载横向分布系数。
新建项目：模型类型选择横向分布模型；项目名称：人工输入项目路径：项目保存位置模型默认：人工输入新建任务：选择杆杆法结构描述如下图：主梁间距：各主梁距离前一个主梁的间距，单位为m。
第一根主梁前无主梁，故其主梁间距为0。
荷载描述：计算规范：根据各个工程项目选择本次工程对应的规范（由于横向分布模型和三维模型是独立的节点，因此这个规范不能从三维模型的总体信息中传入）特殊荷载：单击“特殊荷载”对应的单元格中按钮，将会出现如下图所示的对话框：轮重：特殊车辆横向各轮轮重（轮重宜填写相对值，例如，特载定义为四个车轮，每个轮重为1/4）。
轮间距：各轮中线距离前一轮的距离，单位为m。
首轮前无车轮，故其轮间距为0。
桥面布置：单击“桥面布置”对应的单元格中按钮，将会出现如下图所示的对话框：类型：可以选择人行道、车道、防撞墙和隔离带共4种类型。
4种类型可以任意组合形成桥面。
宽度(m)：所选择桥面类型的宽度，单位为m。
车道数：当选择的类型为车道时填写。
人行道、防撞墙和隔离带不输入车道数。
恒载(kN/m2)：人行道、防撞墙和隔离带的均布恒载集度。
桥面中线距离首梁距离用于确定各种活载在影响线上移动的位置。
对于杠杆法和刚性横梁法为桥面中线到首梁梁位线的距离；对于刚接板梁法和比拟正交异性板法为桥面中线到首梁左侧悬臂板外端的距离。
自动计入汽车布载系数车道数不同时，布载系数不同，考虑不同的实际行车数量，会得到不同的结果。
为了得到最不利的荷载位置，程序考虑了全部车道的加载组合。
如果选择计入汽车布载系数将考虑对于多个车道的折减和单车道的放大效应；若不选择，系数直接取为1.0，不进行折减或放大。
桥梁博士V4工程案例教程05_桥博V4-横向分布系数解决方案
第二章 刚性横梁法
二、桥梁博士V4横向分布系数—刚横梁法
1.适用范围
荷载横向分布适用于桥梁上具有可靠的横 向联结，且桥的宽跨比B/L小于或接近0.5 的情况时（窄桥），一般采用此计算方法； 基本前提是：a、汽车荷载作用下，中间横 隔梁可近似地看作一根刚度为无穷大的刚 性梁，横隔梁仅发生刚体位移；b、忽略主 梁的抗扭刚度，即不计入主梁扭矩抵抗活 载的影响。（如图）
考虑负反力；
要点：针对多车道以上勾选；
15公路通规4.3.1-7；
断面形式
杠杆原理法：把横向结构（桥面板和横隔梁）视作在主梁上断开而简支在其上的简支梁 刚性横梁法：把横隔板视作刚性极大的梁。 刚（铰）接板梁法：把相邻板（梁）之间视为铰接，指传递剪力为铰接板梁法；相邻主
梁之间视为刚性连接，即传递剪力和弯矩视为刚接板梁法。 比拟正交异性板法：将主梁和横隔梁的刚度换算成正交两个方向刚度不同的比拟弹性平
二、桥梁博士V4横向分布系数—刚横梁法
2.荷载横向分布影响线公式
考虑主梁抗扭刚度的修正偏心压力法公式：
二、桥梁博士V4横向分布系数—刚横梁法
2.荷载横向分布影响线公式
不计主梁抗扭刚度的偏心压力法：
第三章 刚（铰）接板梁法
三、桥梁博士V4横向分布系数—刚（铰）接板梁法
1.铰接板梁法适用范围
铰接板法、梁法是分别用来求算两种简支桥梁荷载横向分布系数的方法，当结构 是用现浇混凝土纵向企口缝连接的装配式板梁时，便应用铰接板法；当结构为无 中横梁而仅在翼缘板间用焊接钢板或伸出交叉钢筋连结的装配式T梁桥时，便用铰 接梁法。（如下图）
要点：
1) 轮重：特殊车辆横向各轮轮重，非 特殊荷载，如机场、
轴重；
桥博中横向分布系数取值详细介绍
桥博中横向分布系数取值详细介绍关于横向分布调整系数：一、对于桥梁的纵向计算：a)汽车荷载1.整体结构，如整体箱梁和整体板梁其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4x0.67（四车道的横向折减系数）x1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）=2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
2.当选择一根梁计算多根梁时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b)人群荷载1.整体结构，如整体箱梁和整体板梁人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1即可。
因为在桥博中人群效应=人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c)满人荷载1.整体结构，如整体箱梁和整体板梁满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时全宽填入1，水平分布调整系数填入。
注：1、由于最终效应：人群效应=人群集中度x人行道宽度x人群水平分布调整系数。
全人口效应=人口集中度x全人口总宽度x全人口水平分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2.无特殊规范和新要求。
因此，该程序不对满载条件进行任何设计校核计算。
如果用户需要检查满载，他们可以自定义组合。
桥梁博士关于横向分布调整系数
桥梁博士关于横向分布调整系数桥梁博士关于横向分布调整系数一、进行桥梁的纵向计算时：a) 汽车荷载1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b) 人群荷载1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。
因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。
注：1、由于最终效应：人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
桥梁博士横向分布系数杠杆法
8.0000.0000.0000.0000.0000.0000.0000.0000.0001.000
------------------------------------------------------------
1.0000.0001.0000.0000.0000.0000.0000.0000.0000.000
2.0000.0000.0001.0000.0000.0000.0000.0000.0000.000
3.0000.0000.0000.0001.0000.0000.0000.0000.0000.000
横向分布系数计算结果:
梁号汽车挂车人群满人特载车列
10.4960.0000.0001.1210.0000.000
20.5000.0000.0001.0000.0000.000
30.5000.0000.0001.0000.0000.000
40.5000.0000.0001.0000.0000.000
50.5000.0000.0001.0000.0000.000
桥梁博士横向分布系数杠杆法横向分布系数荷载横向分布系数横向分布系数计算桥梁博士桥梁博士教程轮迹横向分布系数桥梁横向分布系数桥梁博士破解版下载桥梁博士33桥梁博士64位
<<桥梁博士>>---横向分布计算系统输出
文档文件:
文档描述:横向分布系数计算
任务标识:横向分布系数
计算方法:杠杆法
------------------------------------------------------------
4.0000.0000.0000.0000.0001.0000.0000.0000.0000.000
桥博计算参数取值
桥博计算参数取值桥梁博士问题与整理问1：关于刚接板梁法的疑问？在进行小箱梁计算横向分布系数时，有一个要填左右悬臂板的惯性矩（主梁左侧悬臂板沿跨径方向每延米板截面绕水平轴的抗弯惯性矩），不知道是针对那个水平轴，请赐教。
答1：对于带有翼板、挑板的梁桥，在采用刚接板梁法和铰接板梁法进行横向分布系数计算时，需要考虑每一片梁的单位力偏载于翼板端部时，引起三部分位移：刚性竖向位移w、梁体的转角位移φ、翼板端部的自身挠曲位移f。
其中，第三项位移f时，主要是沿跨径方向的板的弯曲挠度。
对于问题中的左右悬臂板（翼板）的惯性矩，就是用来计算第三个位移f的，具体计算公式为：d1为翼板的悬出长度；h1为翼板的计算厚度，对于变厚度的翼板，可近似的取距离梁肋d1/3处的板厚度来计算；跨长方向单位长度b=1m。
则有：单位宽度的翼板的抗弯惯矩（为参照自身的水平惯性轴）为：I=(b*h1^3)/12.具体参见范老师《桥梁工程(上)》P240~250内容。
问2：弯桥建模－扭矩系数最近在弯桥计算，在用梁格法建模中对扭矩系数的填法存在疑问。
在桥博帮助中的解释是这样的：扭矩系数：单元重心到单元轴线距离，面对单元左端到右端的轴线，如果重心在轴线以外为负，以内为正。
请问：1.“重心在轴线以外/以内”是怎么定义的？2.箱梁输入时，在建模中用CAD导入截面与用桥博中自带的“截面输入”截面，在桥博中显示的图形是不一样的。
如果我是用“截面输入法”输入，中心线均位于腹板中心线的一侧，是否是建“扭矩系数”填一个值，还是不考虑桥博中的显示，按实际图形，填相反两个值？－－详见附件。
两着计算结果先差很大谢谢！答2：扭矩系数：用于考虑单元自重产生的扭矩，其单位是m，是截面重心到梁位线的距离。
这部分扭矩在结构中实际存在，和输入的截面形式没有关系。
桥博帮助中所说的“轴线”就是梁位线人面对单元所在的梁位线，重心落于人与梁位线之间，为内侧，落于人与梁位线之外，为外侧。
内侧为正，以外为负。
桥梁博士操作横向分布系数的计算
桥梁博士第二次上机作业横向分布系数的计算组长：学院：年级专业：指导教师：组员：完成日期：桥梁博士第二次上机作业一、作业组成二、作业合作完成情况本次作业由3组组员共同完成，任务分配情况如下：张元松完成实例一（“杠杆法”求横向分布系数），并对计算过程进行截图。
郑宇完成实例二（“刚性横梁法”求横向分布系数），并对计算过程进行截图。
计时雨完成实例三（“刚接板梁法”求横向分布系数），并对计算过程进行截图。
孙皓完成实例四（实例四、“铰接板梁法”求横向分布系数），对计算过程进行截图，并进行本次实验报告的撰写任务。
三、上机作业内容1、任务分析与截面特性计算本次作业结合老师所给的双向四车道的高速公路分离式路基桥的设计图进行，首先对图纸进行分析，确定荷载横向分布系数计算所对应的各个截面；然后求出所用到截面的界面特性（抗弯惯性矩和抗扭惯性矩）；最后用“桥梁博士”的横向分布计算功能求出各主梁的横向分布系数，为接下来的简支T 梁的配筋计算和结构安全性验算做好准备。
（1）通过CAD绘图的方式求出截面特性用CAD绘制出桥梁设计图中的跨中截面与支点截面如图1所示。
对两个截面分布使用“reg”命令→“massprop”命令，求出两个截面的截面特性如图2所示。
图1 CAD绘制的桥梁单元截面(a) CAD算出的跨中截面特性 (b) CAD算出的支点截面特性图2 CAD计算出的桥梁截面特性（2）通过“桥梁博士”计算出截面图形进行验算步骤一：打开桥博，点击“新建”出现对话框，如图3所示。
点击“桥梁博士截面设计文件”，出现图4界面。
图3 “新建”对话框图4 “桥梁博士截面设计文件”界面步骤二：跨中截面特性验算在出现的设计文件界面中点击“截面描述”→“图形输入”并选择T形截面，在界面中输入数据如图5所示。
选择“材料类型”为“中交新混凝土：C40混凝土”，点击“确定”。
选用规范为“中交04规范”。
在“当前任务标识”输入栏力输入“跨中截面截面特性计算”，点击“添加任务”按钮，将任务添加上。
横向分布调整系数取值
横向分布调整系数取值a)汽车荷载1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4x0.67（四车道的横向折减系数）x1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）=2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b)人群荷载1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1即可。
因为在桥博中人群效应=人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c)满人荷载1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。
注：1、由于最终效应：人群效应=人群集度x人行道宽度x人群横向分布调整系数。
满人效应=人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
二、进行桥梁的横向计算时a)车辆横向加载分三种：箱梁框架，横梁，盖梁。
桥梁博士操作-横向分布系数的计算
桥梁博士操作-横向分布系数的计算桥梁博士第二次上机作业横向分布系数的计算组长：学院：年级专业：指导教师：组员：完成日期：桥梁博士第二次上机作业一、作业组成二、作业合作完成情况本次作业由3组组员共同完成，任务分配情况如下：张元松完成实例一（“杠杆法”求横向分布系数），并对计算过程进行截图。
郑宇完成实例二（“刚性横梁法”求横向分布系数），并对计算过程进行截图。
计时雨完成实例三（“刚接板梁法”求横向分布系数），并对计算过程进行截图。
孙皓完成实例四（实例四、“铰接板梁法”求横向分布系数），对计算过程进行截图，并进行本次实验报告的撰写任务。
三、上机作业内容1、任务分析与截面特性计算本次作业结合老师所给的双向四车道的高速公路分离式路基桥的设计图进行，首先对图纸进行分析，确定荷载横向分布系数计算所对应的各个截面；然后求出所用到截面的界面特性（抗弯惯性矩和抗扭惯性矩）；最后用“桥梁博士”的横向分布计算功能求出各主梁的横向分布系数，为接下来的简支T 梁的配筋计算和结构安全性验算做好准备。
（1）通过CAD绘图的方式求出截面特性用CAD绘制出桥梁设计图中的跨中截面与支点截面如图1所示。
对两个截面分布使用“reg”命令→“massprop”命令，求出两个截面的截面特性如图2所示。
图1 CAD绘制的桥梁单元截面(a) CAD算出的跨中截面特性 (b) CAD算出的支点截面特性图2 CAD计算出的桥梁截面特性（2）通过“桥梁博士”计算出截面图形进行验算步骤一：打开桥博，点击“新建”出现对话框，如图3所示。
点击“桥梁博士截面设计文件”，出现图4界面。
图3 “新建”对话框图4 “桥梁博士截面设计文件”界面步骤二：跨中截面特性验算在出现的设计文件界面中点击“截面描述”→“图形输入”并选择T形截面，在界面中输入数据如图5所示。
选择“材料类型”为“中交新混凝土：C40混凝土”，点击“确定”。
选用规范为“中交04规范”。
在“当前任务标识”输入栏力输入“跨中截面截面特性计算”，点击“添加任务”按钮，将任务添加上。
关于桥博纵向计算和横向计算的总结（精品）
关于DB纵向计算和横向计算中汽车荷载加载的总结在DB的纵向计算和横向计算中，都是将空间问题简化为平面问题进行处理的，这样必然涉及到活载加载在程序中的实现问题，下面对汽车荷载的加载方式总结如下：一、纵向计算纵向计算针对全桥结构验算，在纵向计算中，是灰色的，不需要填写，是因为车道数已经反映在了中。
关于如何取值，分下面两种结构形式的桥梁进行讨论：预制梁（板梁、T梁、小箱梁）。
此时的即“横向分布系数1.m”。
ｍ＝车辆在横向影响线最不利布置值×横向折减×纵向折减，取m最大的那片梁进行计算。
可见，多片梁中一片梁的横向分布系数即每一片梁承担了多少车道。
2.整体箱梁。
此时的已经失去了横向分布的意义，这里所说的横向分布调整系数＝偏载系数（一般取１.15）×车道数×横向折减×纵向折减。
可见，整体箱梁的横向分布调整系数即整片梁承担所有车道后，考虑剪力滞（截面应力在横向分布不均匀）后的一个系数，其中偏载系数反映了剪力滞作用。
在程序计算时，乘以车道荷载在DB中的平面单梁模型中进行纵向影响线的最不利加载，即得汽车效应。
二、横向计算横向计算针对横梁、盖梁等的计算，下面就横梁和盖梁计算分别讨论：1.横梁计算（整体箱梁）横梁按照一次落架的施工方法采用平面杆系理论进行计算。
荷载按恒载和活载分别输入。
（1）恒载恒载分两部分：a.横梁的自重由桥博自动计入，二恒按均布力施加；b.此外还有两边梁体靠腹板传给横梁的恒载剪力。
将桥梁纵向计算得到的一、二期恒载），扣除横梁模型中自重与施加的二期恒载，然后总和（即纵向计算中的V自重+二恒分成三个集中力加在三道腹板中间。
（2）活载将纵向一列车的支反力作为汽车横向分布调整系数，即通过纵向计算得到的活载效应（该值为纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ 对应下的最大值），除以纵向计算时汽车的横向分布调整系数求得的一列车的活载效应，填到中，然后在桥梁博士中进行横向加载。
关于横向分布调整系数
关于横向分布调整系数一、进行桥梁的纵向计算时：a) 汽车荷载对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b) 人群荷载对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。
因为在桥博中人群效应= 人群集度x人行道宽度x 人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。
注：1、由于最终效应：人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
二、进行桥梁的横向计算时a) 车辆横向加载分三种：箱梁框架，横梁，盖梁。
横向分布系数取值详细介绍(桥博)
横向分布系数取值详细介绍（桥博）(2008-03-18 21:39:19)标签：杂谈分类：桥梁技术关于横向分布调整系数：一、进行桥梁的纵向计算时：a)汽车荷载1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b)人群荷载1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1即可。
因为在桥博中人群效应=人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c)满人荷载1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。
注：1、由于最终效应：人群效应=人群集度x人行道宽度x人群横向分布调整系数。
满人效应=人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
关于新规范横向分布系数以及偏载系数的计算
关于新规范横向分布系数以及偏载系数的计算关于横向分布调整系数：一、进行桥梁的纵向计算时：a) 汽车荷载○1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
○2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b) 人群荷载○1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。
因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
○2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载○1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
○2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。
注：1、由于最终效应：人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于横向分布调整系数：
一、进行桥梁的纵向计算时：
a) 汽车荷载
1对于整体箱梁、整体板梁等整体结构
其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。
例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数） x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数） = 2.990。
汽车的横向分布系数已经包含了汽车车道数的影响。
2多片梁取一片梁计算时
按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。
计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b) 人群荷载
1对于整体箱梁、整体板梁等整体结构
人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。
因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时
人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载
1对于整体箱梁、整体板梁等整体结构
满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。
与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时
满人宽度填1，横向分布调整系数填求得的。
注：
1、由于最终效应：
人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。
所以程序对满人工况没做任何设
计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
二、进行桥梁的横向计算时
a) 车辆横向加载分三种：箱梁框架，横梁，盖梁。
1计算箱形框架截面，实际是计算桥面板的同时考虑框架的影响，汽车横向分布系数＝轴重/顺桥向分布宽度；
2横梁，盖梁，汽车荷载横向分布调整系数可取纵向一列车的最大支反力(该值可由纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ对
应下的最大值，除以纵向计算时汽车的横向分布调整系数来算得)，进行
最不利加载。
b) 对于人群（或满人）效应，在“横向加载有效区域”中已经填入了人行道分
布区域，程序会据此进行影响线加载。
人行道宽度填1。
横梁、盖梁计算时，这里的人群横向分布系数与汽车的相似，是指单位横向人行道宽度（1m）的支反力。
在计算支反力时，这个系数已经考虑人群集度的大小，所以此时窗口中的“人群集度”应该填1。
c) 横向加载最终效应
(假设汽车车道数输入为3)如果计入车道折减系数则折减系数
=0.78(公路技术规范)，不计入则=1.0。
汽车效应=三辆汽车加载的效应(每辆汽车的总重为1，每轮重1/2)x汽车横向分布系数x车道折减系数。
10 、汽车冲击力=汽车效应x冲击系数。
(此时用户应自己输入汽车冲击系数，因为横向加载不知道桥梁的实际纵向跨径，但冲击系数是根据纵向跨径计算的
