关于M15砌筑砂浆配合比设计报告
砌筑砂浆的配合比设计
砌筑砂浆的配合比设计(1) 砌筑砂浆的技术条件将砖、石及砌块粘结成为砌体的砂浆称为砌筑砂浆。
它起着粘结砖、石及砌块构成砌体,传递荷载,并使应力的分布较为均匀,协调变形的作用。
按国家行业标准JGJ 98-2000《砌筑砂浆配合比设计规程》规定,砌筑砂浆需符合以下技术条件:①砌筑砂浆的强度等级宜采用M20,M15,M10,M7.5,M5,M2.5。
②水泥砂浆拌合物的密度不宜小于1 900 kg/m3;水泥混合砂浆拌合物的密度不宜小于1 800 kg/m3。
③砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。
砌筑砂浆的稠度应按表4-31规定选用。
砌筑砂浆的分层度不得大于30 mm。
④水泥砂浆中水泥用量不应小于200 kg/m3;水泥混合砂浆中水泥和拌加料总量宜为300~350 kg/m3。
⑤具有冻融循环次数要求的砌筑砂浆,经冻融试验后,质量损失率不得大于5%,抗压强度损失率不得大于25%。
(2) 砌筑砂浆配合比设计步骤⑴ 计算砂浆配制强度式中f m,0——砂浆的试配强度,精确至0.1 MPa;f2——砂浆设计强度(即砂浆抗压强度平均值),MPa;σ——砂浆现场强度标准差,精确至0.01 MPa,按下式确定:式中f m,i——统计周期内同一品种砂浆第I组试件的强度,MPa;μfm——统计周期内同一品种砂浆N组试件强度得平均值,MPa;N ——统计周期内同一品种砂浆试件得总组数,N≥25。
当不具有近期统计资料时,σ可按表4-32取值。
⑵ 计算每立方米砂浆中的水泥用量Q c(kg/m3)式中A、B可参照统计数据。
当计算出的水泥用量不足200 kg/m3时,应取Q c=200 kg/m3。
⑶ 按水泥用量Q C计算每立方米砂浆掺加料用量Q D(kg/m3)为保证良好的流动性和保水性,每立方米砂浆中胶结料合掺合料的总量Q A应在300~350 kg/m3之间,则石灰膏、粘土膏和电石灰膏等掺合料用量,宜按绸度120±5 cm 计量。
M15砂浆配合比设计报告
M15砂浆配合比设计报告一、设计背景随着城市建设的不断发展,砂浆作为常用的建筑材料,在各类建筑工程中起着至关重要的作用。
砂浆的配合比设计是确保建筑物抗压抗裂性能、使用寿命和工程质量的重要保证。
M15砂浆是一种常见的水泥砂浆,广泛用于室内外抹灰、砌筑以及瓷砖粘贴等工程中。
本报告对M15砂浆的配合比进行设计,以满足工程要求。
二、原材料的选择1.水泥:根据建筑工程常见的水泥品种及标号,选择适合的水泥。
水泥的强度等级要满足M15砂浆的要求。
2.砂子:常见的用于砂浆配制的砂子种类有河沙、山砂、人造砂等。
选择质量良好、颗粒均匀、含泥量低的砂子。
3.水:使用清洁的自来水或符合要求的淡水。
4.控制剂:在需要的情况下,可以添加适量的控制剂,如增粘剂、减水剂等,以提高砂浆的流动性和加工性能。
三、配合比设计1.抗压强度:根据M15砂浆的工作要求和材料强度,设计出合理的配合比。
常见的配合比为(水泥:砂子:水=1:3:0.4-0.5),具体比例可根据实际情况进行调整。
2.流动性:根据需要,可测定砂浆的流动度,以保证其在施工过程中的加工性能。
3.施工性:根据砂浆的使用要求和工程特点,设计出适合的砂浆黏度和施工方法,确保施工过程顺利进行。
四、实验验证为了验证设计的配合比的可行性和合理性,进行实验室试验。
选取代表性样品,按照设计的配合比进行配制,并进行流动性和强度的测试。
根据实验结果,对配合比进行调整。
五、安全与环保在设计过程中,要注重建筑材料的安全性和环保性。
选用合格的水泥和砂子,减少对环境的不利影响。
并注意施工过程中的安全措施,确保工人的人身安全。
六、施工要求1.施工工艺:配合比设计完成后,根据配比要求正确搅拌、调制砂浆,注意水泥和砂子的充分混合,以保证砂浆的均匀性。
2.施工温度:避免在低温或高温条件下施工,冷却剂或加热措施应适时使用。
3.施工方法:根据具体工程要求和施工图纸,按照要求进行砂浆的涂抹、抹平、砌筑等工序。
七、总结与展望通过设计合理的配合比,可以保证M15砂浆在工程中的稳定性和可靠性。
砂浆配合比报告

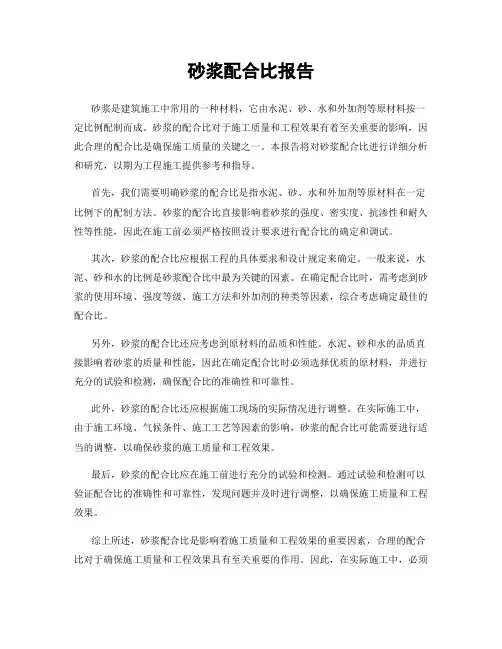

砂浆配合比报告砂浆是建筑施工中常用的一种材料,它由水泥、砂、水和外加剂等原材料按一定比例配制而成。
砂浆的配合比对于施工质量和工程效果有着至关重要的影响,因此合理的配合比是确保施工质量的关键之一。
本报告将对砂浆配合比进行详细分析和研究,以期为工程施工提供参考和指导。
首先,我们需要明确砂浆的配合比是指水泥、砂、水和外加剂等原材料在一定比例下的配制方法。
砂浆的配合比直接影响着砂浆的强度、密实度、抗渗性和耐久性等性能,因此在施工前必须严格按照设计要求进行配合比的确定和调试。
其次,砂浆的配合比应根据工程的具体要求和设计规定来确定。
一般来说,水泥、砂和水的比例是砂浆配合比中最为关键的因素。
在确定配合比时,需考虑到砂浆的使用环境、强度等级、施工方法和外加剂的种类等因素,综合考虑确定最佳的配合比。
另外,砂浆的配合比还应考虑到原材料的品质和性能。
水泥、砂和水的品质直接影响着砂浆的质量和性能,因此在确定配合比时必须选择优质的原材料,并进行充分的试验和检测,确保配合比的准确性和可靠性。
此外,砂浆的配合比还应根据施工现场的实际情况进行调整。
在实际施工中,由于施工环境、气候条件、施工工艺等因素的影响,砂浆的配合比可能需要进行适当的调整,以确保砂浆的施工质量和工程效果。
最后,砂浆的配合比应在施工前进行充分的试验和检测。
通过试验和检测可以验证配合比的准确性和可靠性,发现问题并及时进行调整,以确保施工质量和工程效果。
综上所述,砂浆配合比是影响着施工质量和工程效果的重要因素,合理的配合比对于确保施工质量和工程效果具有至关重要的作用。
因此,在实际施工中,必须严格按照设计要求确定和调试砂浆的配合比,以确保施工质量和工程效果的达到设计要求。
m15水泥砂浆的配合比

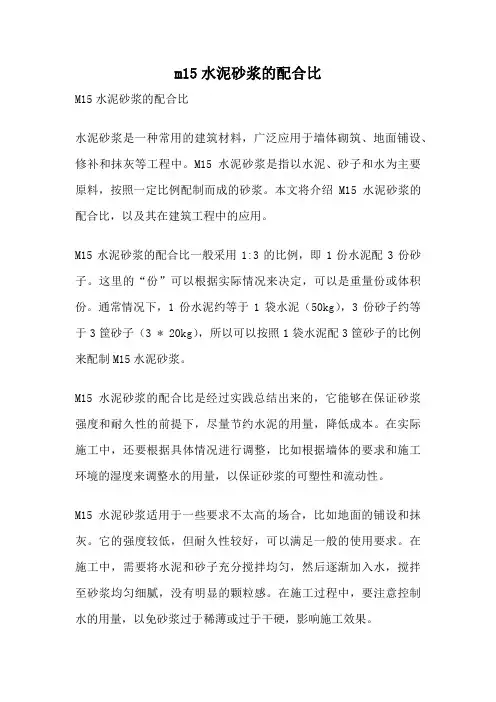

m15水泥砂浆的配合比M15水泥砂浆的配合比水泥砂浆是一种常用的建筑材料,广泛应用于墙体砌筑、地面铺设、修补和抹灰等工程中。
M15水泥砂浆是指以水泥、砂子和水为主要原料,按照一定比例配制而成的砂浆。
本文将介绍M15水泥砂浆的配合比,以及其在建筑工程中的应用。
M15水泥砂浆的配合比一般采用1:3的比例,即1份水泥配3份砂子。
这里的“份”可以根据实际情况来决定,可以是重量份或体积份。
通常情况下,1份水泥约等于1袋水泥(50kg),3份砂子约等于3筐砂子(3 * 20kg),所以可以按照1袋水泥配3筐砂子的比例来配制M15水泥砂浆。
M15水泥砂浆的配合比是经过实践总结出来的,它能够在保证砂浆强度和耐久性的前提下,尽量节约水泥的用量,降低成本。
在实际施工中,还要根据具体情况进行调整,比如根据墙体的要求和施工环境的湿度来调整水的用量,以保证砂浆的可塑性和流动性。
M15水泥砂浆适用于一些要求不太高的场合,比如地面的铺设和抹灰。
它的强度较低,但耐久性较好,可以满足一般的使用要求。
在施工中,需要将水泥和砂子充分搅拌均匀,然后逐渐加入水,搅拌至砂浆均匀细腻,没有明显的颗粒感。
在施工过程中,要注意控制水的用量,以免砂浆过于稀薄或过于干硬,影响施工效果。
M15水泥砂浆在地面铺设中的应用较为广泛。
在瓷砖铺贴前,需要在地面上抹一层薄薄的水泥砂浆,用来填平地面的凹凸不平,增加瓷砖的粘结面积,提高铺贴质量。
抹灰也是M15水泥砂浆的常见应用之一,将砂浆均匀地涂抹在墙面上,然后用工具进行抹平,使墙面变得平整光滑。
此外,M15水泥砂浆还可以用于一些修补工程,比如修补墙体的裂缝和破损处,填补地面的坑洞和缺陷等。
M15水泥砂浆的配合比为1:3,适用于地面铺设、抹灰和修补等建筑工程。
在施工过程中,需要控制好水的用量,保证砂浆的可塑性和流动性。
通过合理的配合比和施工操作,可以使M15水泥砂浆发挥出良好的性能,满足工程的需求。
同时,施工人员还需要注意安全,戴好口罩和手套,避免水泥对皮肤的刺激和损伤。
配合比报告M15

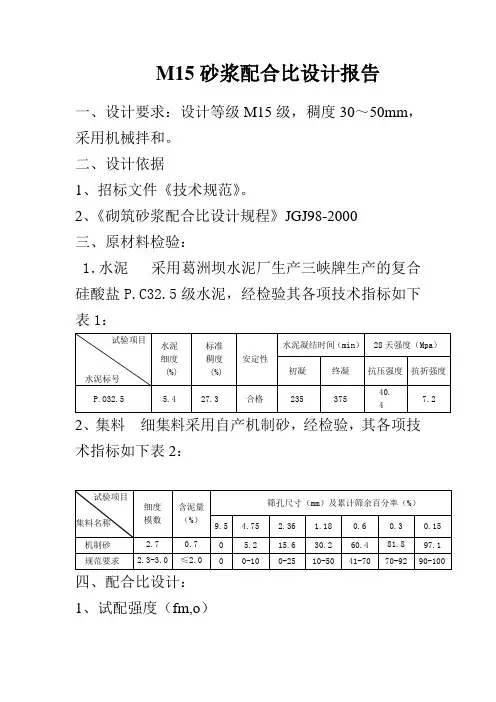

M15砂浆配合比设计报告一、设计要求:设计等级M15级,稠度30~50mm,采用机械拌和。
二、设计依据1、招标文件《技术规范》。
2、《砌筑砂浆配合比设计规程》JGJ98-2000三、原材料检验:1.水泥采用葛洲坝水泥厂生产三峡牌生产的复合硅酸盐P.C32.5级水泥,经检验其各项技术指标如下表1:2、集料细集料采用自产机制砂,经检验,其各项技术指标如下表2:四、配合比设计:1、试配强度(fm,o)fm,o=fm,rk+0.645σ查规范σ=3.75 则fm,o=17.42MPafce=32.5Mpa2、每立方米砂浆水泥用量Qc=1000(fm,o-β)/(a×fce)查规范a=3.03 β=-15.09则Qc=330kg/m33、每立方米砂浆用水量由稠度30~50mm要求用水量选240kg/m34、每立方米砂浆用量实测每立方米砂浆密度为2270kg/m35、确定初步配合比水泥:砂:水=363:1700:240=1:4.68:0.666、调整配合比调整一:保持用水量不变将初步配合比的水泥用量增加10%,即Qc=396 kg/m3,则水泥:砂:水=396:1700:240=1:4.29:0.61调整二:保持用水量不变将初步配合比的水泥用量减少10%,即Qc=330kg/m3,则水泥:砂:水=330:1700:240=1:5.15:0.737、确定配合比根据初步配合比及调整配合比,确定三种不同配合比:第一种配合比:水泥:砂:水=363:1700:240=1:4.68:0.66第二种配合比:水泥:砂:水=396:1700:240=1:4.29:0.61第三种配合比:水泥:砂:水=330:1700:240=1:5.15:0.738、试拌按第一种配合比进行试拌,测得稠度为43mm,满足设计要求。
按第二种配合比进行试拌,测得稠度为40mm,满足设计要求。
按第三种配合比进行试拌,测得稠度为44mm,满足设计要求。
M15砂浆配合比
砂浆配合比设计说明书设计标号: M15一、设计依据:1、中华人民共和国行业标准《建筑砂浆基本性能试验方法》JGJ70-902、中华人民共和国行业标准《砌筑砂浆配合比设计规程》JGJ/T98-20103、中华人民共和国行业标准《公路桥涵技术规范》JTG/T F50—20114、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、中华人民共和国行业标准《公路工程集料试验规程》JTG E42-2005二、设计要求:设计强度等级为M15,稠度50-70mm使用部位:防护及排水工程使用原材料为:水泥:海螺水泥有限公司生产海螺牌(P.C32.5级)砂:株洲市王十万砂场河砂,细度模数为2.74,属中砂,含泥量1.0%,表观密度:2.602g/cm3水:饮用水(山泉水)制作与养生的方法把用于砂浆配制的各原材料混合并机械搅拌均匀,性能测试结果符合规范要求后,制作试件,把试件分两层装满,人工插捣振实,二十四小时后拆模,再放入标准恒温恒湿养护室里进行养生。
三、配合比参数的初步确定1、确定试配强度根据设计规程可知,σ=3.75、试配强度fm,ο=18.0Mpa2、单位水泥用量;Q c=1000×(f m.0-β)/(a×f.ce) 式中a=3.03、β=-15.09、r c=1.0=340kg/m3根据经验基准配合比水泥用量选用482kg/m33、单位用水量的确定;根据所要求的砂浆稠度和以往的经验单位用水量为270kg/m3。
4、经试验每立方砂子的堆积密度为1500kg/ m3。
5、每立方砂浆材料重量比的初步确定水泥:砂:水=482Kg :1500Kg :270Kg= 1.00 :3.11 :0.56四、配合比试拌与调整1、试拌按初步配合比,取0.01 m3砂浆进行试拌,各材料用量为:水泥: 4.82 Kg砂: 15.00 Kg水: 2.70 Kg2、调整工作性砂浆拌和物经测定,稠度为58mm, 分层度为7.5mm符合要求。
砂浆配合比设计检测报告
砂浆配合比设计检测报告一、摘要本次检测是针对建筑工程项目中所使用的砂浆配合比设计进行的检测。
通过对砂浆进行各项物理性能测试,包括流动度、抗压强度、抗折强度等指标的检测与分析,评估砂浆的质量是否符合设计要求。
二、引言砂浆是建筑施工中常用的一种材料,用于粘结和抹灰。
其质量直接关系到建筑工程的安全和持久性。
因此,对砂浆配合比的设计和质量的检测十分重要。
三、实验方法1.流动度测试:按照相关标准,在规定时间内使用流动度锥进行测试,记录砂浆的流动距离。
2.抗压强度测试:采用万能试验机进行试验,按照一定速度加载,记录破坏荷载。
3.抗折强度测试:按照相关标准,在规定载荷下进行测试,记录破坏荷载。
四、结果与分析1. 流动度测试结果:根据测试,砂浆的流动度为X cm。
流动度测试结果表明砂浆的流动性良好,适宜用于施工作业。
2.抗压强度测试结果:根据测试,砂浆的抗压强度为XMPa。
抗压强度测试结果表明砂浆的强度合格,符合设计要求。
3.抗折强度测试结果:根据测试,砂浆的抗折强度为XMPa。
抗折强度测试结果表明砂浆的抗折能力良好,适宜用于抹灰工作。
五、讨论根据实验结果,本次砂浆配合比设计的流动度、抗压强度和抗折强度均符合设计要求。
说明该配合比设计合理,并且在施工阶段能够满足工程要求。
同时,该砂浆具有良好的流动性和强度,可提高施工效率和工程质量。
六、结论通过本次砂浆配合比设计的检测,得出以下结论:1.砂浆的流动度符合设计要求,适宜用于施工作业。
2.砂浆的抗压强度和抗折强度均符合设计要求,具有良好的强度性能。
3.该配合比设计合理,能够满足工程要求,并可提高施工效率和工程质量。
七、改进建议针对本次砂浆配合比设计的检测结果1.在实际施工过程中,应严格控制砂浆的流动度,以确保施工的精度和一致性。
2.在配合比设计中,还可以进一步优化配合比,以提高砂浆的性能和使用寿命。
[1]相关标准九、附录。
砌筑砂浆配合比设计报告
砌筑砂浆配合比设计报告一、设计背景砌筑砂浆是建筑施工中常用的建筑材料之一,用于连接砖块和石块,使其形成坚固的墙体结构。
砂浆的配合比设计是确保墙体具有足够的强度、稳定性和耐久性的关键因素之一、因此,本设计报告旨在设计砌筑砂浆的配合比,以满足墙体的建筑要求。
二、设计目标1.提供合适的配合比,以确保砌筑砂浆具有足够的强度和粘结力。
2.控制水灰比,以充分发挥水泥的胶结性能。
3.确保砂浆的稳定性和耐久性,以防止开裂和风化。
三、设计方法1.确定砌筑砂浆的用途和工作条件,包括墙体类型、荷载要求、环境条件等。
2.选择适合的水泥种类和标号,根据工程要求和材料特性确定适宜的水泥用量。
3.选择适宜的砂类材料,综合考虑颗粒大小、骨料间隙率等因素,确定砂用量。
4.根据建筑要求选择合适的掺合料,如粉煤灰、矿渣粉等。
5.控制水灰比,确保水泥充分水化和胶凝反应发生。
6.利用试验方法,如压缩强度试验、抗折强度试验等,确定最佳配合比。
四、设计结果根据工程要求和实际材料特性,本设计报告得出了以下砌筑砂浆的配合比设计结果:1.水泥:按照每立方米的水泥用量为X千克进行选用。
2.砂:按照每立方米的砂用量为X千克进行选用。
3.掺合料:按照每立方米的掺合料用量为X千克进行选用。
4.水灰比:控制在X范围内,以确保水泥的胶结性能得到充分发挥。
五、设计验证为了验证设计结果的准确性和可行性,将进行以下试验和检测:1.压缩强度试验:按照相关标准,对设计配合比制备的砌筑砂浆进行压缩强度试验,以评估其力学性能。
2.抗折强度试验:按照相关标准,对设计配合比制备的砌筑砂浆进行抗折强度试验,以评估其耐久性和稳定性。
3.开裂和风化试验:通过模拟实际使用情况,对设计配合比制备的砌筑砂浆进行开裂和风化试验,以评估其抗裂和耐久性能。
六、总结与展望本设计报告根据砌筑砂浆的用途和工作条件,综合考虑水泥、砂和掺合料的特性,通过试验方法设计出了砌筑砂浆的配合比。
设计结果将通过试验和检测来验证其准确性和可行性。
5、彻筑砂浆配合比设计试验报告
砌筑砂浆配合比设计试验报告
报告 编号 委托 单位 设计 强度 要求 稠度 要求 分层
试
验 工
金中天集团港航有限公司
程
使
M7.5
用
委
托
市政试-27 见证送检 石井河干流流域污水收集工程(东片区) 检查井 2010/5/29
品种 水 泥
强度等级
生产厂名
牌号
出厂日期 报告编号
原 材砂 料
产地
颗粒级配
细度模数
含泥量(%)
报告编号
掺
品种
等级
掺量 %
外
合
加
料
剂
名称
掺量(%) 报告编号
其它 材料
配
合
比 水泥
试 材料用量 ( kg/m3 )
稠度 分层度 (mm) (mm) 砂 水 掺合料 外加剂
验
结
果
强度(MPa)
d
d
28d
1
.
备
试 2
注.
见
批准:
试验单位地址: 声明:未经本
审核:
试验:
联系电话:
书面批准,不得部分复制试验报告(完整复制除外)。
第页共页
年 月日
试验单位 (盖章)
M15砂浆配合比计算书 (2)
M15水泥砂浆配合比计算书一、目的与要求设计强度等级为M15,此砂浆为预拌砂浆,施工时间气温较高,所以设计水泥砂浆稠度为70-90mm,使砂浆满足稠度要求方便施工,同时满足设计强度及水泥砂浆保水率≥88%要求。
二、原材料情况1、水泥:江苏金峰水泥集团有限公司生产的“金峰牌”,普通硅酸盐水泥其强度等级为42.5MPa。
2、砂:江西赣江产中砂,满足Ⅱ类砂要求,表观密度为2.616g/cm3。
3、水:清洁水。
三、确定试配砂浆强度Fm,o=kf2 f2=15Mpa,k系数取查砂浆强度标准差a及k选用值取1.2Mpa所以Fm,o = kf2=1.2*15=18Mpa四、确定每立方砂浆中水泥用量每立方砂浆中水泥用量应按公式Qc=1000(f m,o-β)/ α*f ce,α、β砂浆特征系数α=3.03,β=-15.09 f ce =1.0*42.5=42.5 Mpa代入上式得:Qc=1000(18+15.09)/3.03*42.5=257.0kg,结合现场施工及以往经验,初步选定水泥用量310 kg,满足水泥砂浆水泥材料用量290 kg/ m3~330kg/ m3要求。
五、确定每立方砂浆中砂子用量因为砂浆中水,胶凝材料和掺加料用来填充砂子的空隙,所以1立方砂子就构成1立方的砂浆,1m3砂子干燥堆积密度值为1460kg/ m3,即每立方米砂浆中砂子用量为1460kg。
六、确定每立方米砂浆中水的用量砂浆中的水用量多少与砂浆稠度大小有关,砂浆稠度对强度影响很大,稠度大,用水量多,强度低,但是在用水量相同情况下强度只与水泥用量有关,因此在满足施工要求条件下尽可能选用稠度下限。
一般在270~330 kg 之间,根据施工经验以满足施工所需稠度选用290kg,七、砂浆配合比试配.调整确定试验室配合比为了检验设计水泥砂浆配合比强度,测定拌和物稠度和保水率是否满足设计要求,我们分别选择三个不同的水泥用量配合比进行验证,即在基准配合比的水泥用量基础上分别增加及减少10%,现列表如下:三个不同水泥用量配合比的拌和物均满足设计要求的稠度要求,砂浆保水率大于88%的要求,实测表观密度与理论表观密度之差的绝对值不超过理论表观密度2%,配合比各项材料用量维持不变,测得在标准养护7.07*7.07*7.07的试件7天、28天抗压强度均满足设计要求,为了确保施工质量为此我们选定2号为试验室配合比即每立方米砂浆材料用量水泥:砂:水=310:1460:290=1:4.71:0.94备注《建筑砂浆基本性能试验方法标准》JGJ/T70-2009 《砌筑砂浆配合比设计规程》JGJ/T98-2010。
砂浆配合比设计试验检测报告
砂浆配合比设计试验检测报告一、试验目的本次试验旨在设计一种合适的砂浆配合比,以满足建筑物墙体的强度和稳定性要求,同时考虑材料的经济性和施工工艺的可行性。
二、试验材料和设备1.试验材料:水泥、砂子、水;2.设备:搅拌机、筛网、试验桶、试验筛、试验振动器等。
三、试验方法1.固定砂水比:根据工程要求,确定砂水比,将水量固定,砂子按一定比例加入搅拌机进行搅拌,固定时间后取出样品;2.设计砂浆配合比:根据固定的砂水比,通过试验调整水泥用量,使得砂浆的流动性、强度和耐久性能得到满足;3.制备试样:将试验得到的砂浆配合比按照一定比例制备成试样,并进行振动压实,保证试样的致密性;4.强度检测:按照规范要求,对试样进行早期强度和28天强度的检测。
四、试验结果经过多次试验,以下是一种合适的砂浆配合比的设计结果:1.砂水比:确定砂水比为1:0.5;2.水泥用量:通过试验调整水泥用量为400 kg/m³,保证砂浆的强度和流动性;3.砂子用量:根据砂水比,计算出砂子用量为800 kg/m³;4.试样制备:按照砂水比和水泥用量,将砂子和水泥混合均匀,制备成试样;5.强度检测:经过28天养护,试样的早期强度为20MPa,28天强度为30MPa。
五、讨论与分析根据试验结果,所设计的砂浆配合比能够满足建筑物墙体的强度和稳定性要求。
与传统的砂浆配合比相比,所设计的配比不仅保证了强度的要求,还具有较好的流动性,便于施工。
此外,所使用的材料也具有经济性,符合节约材料的要求。
六、结论经过试验设计和分析,得出以下结论:1.所设计的砂浆配合比能够满足建筑物墙体的强度和稳定性要求;2.所设计的砂浆配合比具有较好的流动性,方便施工操作;3.所使用的材料经济性好,符合节约材料的要求。
七、建议在今后的砂浆配合比设计中,可以进一步研究优化水泥用量和砂子用量的比例,以提高砂浆的经济性和施工工艺的可行性。
同时,对所设计的配比进行更长时间的强度检测,以确保其耐久性能。
M15砂浆配合比
砂浆配合比设计说明书设计标号: M15一、设计依据:1、中华人民共和国行业标准《建筑砂浆基本性能试验方法》JGJ70-902、中华人民共和国行业标准《砌筑砂浆配合比设计规程》JGJ/T98-20103、中华人民共和国行业标准《公路桥涵技术规范》JTG/T F50—20114、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、中华人民共和国行业标准《公路工程集料试验规程》JTG E42-2005二、设计要求:设计强度等级为M15,稠度50-70mm使用部位:防护及排水工程使用原材料为:水泥:海螺水泥有限公司生产海螺牌(P.C32.5级)砂:株洲市王十万砂场河砂,细度模数为2.74,属中砂,含泥量1.0%,表观密度:2.602g/cm3水:饮用水(山泉水)制作与养生的方法把用于砂浆配制的各原材料混合并机械搅拌均匀,性能测试结果符合规范要求后,制作试件,把试件分两层装满,人工插捣振实,二十四小时后拆模,再放入标准恒温恒湿养护室里进行养生。
三、配合比参数的初步确定1、确定试配强度根据设计规程可知,σ=3.75、试配强度fm,ο=18.0Mpa2、单位水泥用量;Q c=1000×(f m.0-β)/(a×f.ce) 式中a=3.03、β=-15.09、r c=1.0=340kg/m3根据经验基准配合比水泥用量选用482kg/m33、单位用水量的确定;根据所要求的砂浆稠度和以往的经验单位用水量为270kg/m3。
4、经试验每立方砂子的堆积密度为1500kg/ m3。
5、每立方砂浆材料重量比的初步确定水泥:砂:水=482Kg :1500Kg :270Kg= 1.00 :3.11 : 0.56四、配合比试拌与调整1、试拌按初步配合比,取0.01 m3砂浆进行试拌,各材料用量为:水泥 : 4.82 Kg砂 : 15.00 Kg水 : 2.70 Kg2、调整工作性砂浆拌和物经测定,稠度为58mm, 分层度为7.5mm符合要求。
关于M15砌筑砂浆配合比设计报告
关于M15砌筑砂浆配合比设计报告关于M15砌筑砂浆配合比设计报告总监办、驻地办:按照施工设计图纸、砌筑砂浆配合比设计规程及关于工程砂浆使用的材料配合比要求,结合我标段原材料产地的分布具体情况,进行砌筑砂浆配合比设计。
砂浆配合比的室内试验在监理工程师的帮助指导下完成了砂浆室内各项物理性能试验,现将试验结果汇总上报,请审查:一、引用主要标准、规程和规范(1)J GJ98-2000《砌筑砂浆配合比设计规程》(2)G B/T1346-2001标准,GB/T17671-1999标准,GB175-1999标准(3)J TJ058-2000《公路工程集料试验规程》(4)J TJ041-2000《桥涵技术规范》二、材料的选择(1)水泥:采用河南省安阳湖波水泥有限责任公司生产的湖波牌P.032.5级水泥,其各项检测指标如下表:以上试验项目均符合GB175-1999标准要求合格。
厂家鉴定报告和合格证见附表。
(2)砂:采用山东省东平县砂厂产的河砂,其各项技术性质试验如下表。
以上试验项目均符合规程、规范及标准要求合格,原始材料见附表。
(3)水:采用饮用水。
三、砂浆配合比的设计过程(1)试配强度(f m,0)f m,0=f2+0.645δ当不具备有近期统计资料时,砂浆现场强度标准差δ按下表规定录用砂浆强度标准差δ选用值(Mpa)通过查上表可知:f m,0=f2+0.645δ=15+0.645×4.5=17.9MPa(2)砌筑砂浆的稠度应按下表规定选用通过查上表根据结构部位和运输情况采用稠度为30~50mm(3)水泥实际强度:(f ce)f ce=r c×f ce,k=1.0×32.5=32.5MPa(4)水泥用量(Q c)Q c=1000·(f m,0-β)/a·f ce=1000×[17.9-(-15.09)]/3.03×32.5=335kg/m3根据试拌情况水泥用量调整为385kg/m3(5)每立方米砂浆中的砂子用量,应按燥状态(含水量小于0.5%)的堆积密度值作为计算值,通过试验采用1600kg/m3(6)每立方米砂浆中的用水量,通过砂浆稠度试验调整为285kg/m3,由此可确立每立方米砂浆各材料理论用量(kg/m3)水泥:砂:水=385:1600:285=1:3.99:0.68四、配合比的试拌(1)砂浆的试拌采用机械搅拌,标准养护室20±3℃、相对湿度>90%条件下进行养护;(2)试配采用三个不同的配合比,其中一个按理论配合比得出基准配合比,其他配合比的水泥用量按准配合比分别增加及减少10%分别进行砂浆试拌,根据试拌情况通过对砂浆拌合物的和易性、强度、耐久性和经济性等指标进行综合分析,拟采用如下配合比:每立方米砂浆各材料用量(kg/m3)水泥:砂:水=385:1600:285=1:4.15:0.74通过配合比7天强度抗压结果16.0MPa满足原设计7天强度到设计标号。
M15#砂浆配合比
M10水泥砂浆配合比设计报告一、设计依据1、施工图纸2、招标文件3、JGJ98--—2000《砌筑砂浆配合比设计规程》4、JTG E30—--2005《公路工程水泥及水泥混疑土试验规程》5、JTJ041---—2000《公路桥涵施工技术规范》6、JTG E42—--2005《公路工程集料试验规程》二、试验材料1、水泥:濮阳同力水泥有限公司生产的P。
O42。
5级水泥。
2、砂:选用山东鲁豫黄河砂厂生产的河砂。
经试验,细度模数M X=2.84,属于中砂。
堆积密度1。
500g/cm34、水:饮用水。
三、工艺要求砂浆搅拌机拌合、磅秤计量.标准沉入度30~50mm。
四、初步配合比1、确定配置强度砂浆强度标准差σ取3。
00Mpa(一般值)f m,o=f2+0。
645σ=15+0。
645×3。
00=16.9MPɑ2、水泥用量计算Q c=1000(f m,o—β)/ɑ ×f ce=1000×[16。
9-(-15.09)]/3。
03×42.5=248Kgɑ、β-砂浆的特征系数,其中ɑ=3.03,β=-15。
09。
根据«砌筑砂浆配合比设计规程JGJ98——2000»中技术条件4.0。
6的条件,水泥砂浆中水泥用量不应少于200 Kg/m3,所以取水泥实际用量=310Kg/m33、计算砂子用量根据实验室试验编号S—05—002的数据,堆积密度是1.500g/㎝3所以取砂子用量=1500Kg/m34、根据砂子的细度模数,使用部位˙所以取水用量=310Kg/m3质量法初步水泥砂浆配合比为Q c:Q S:Q W=310:1500:260即1。
0:4.84:0。
84五、调整工作性1、试拌水泥砂浆10L各种原材料用量(Kg)水泥:310×0。
01=3.1Kg 砂:1500×0。
01=15.0Kg 水:260×0。
01=2.60Kg2、实测沉入度是:40mm粘聚性、保水性良好、能满足施工和易性要求。
砌筑砂浆配合比设计报告
产品名称:规格型号:
产厂:掺量:
掺合料
产品名称:规格型号:
产厂:掺量:
施工
要求
稠度:
适用温度:
配合比
材料名称
水
水泥
细集料
外加剂
掺合料
每m3用量(Kg)
重量比
1.00
备注
1.仅对来样负责。
2.材料应严格过称。
签发:校核:试验:
四川省建设厅制
砌筑砂浆配合比设计报告
委托单位
北川羌族自治县兴宇建设有限公司
Hale Waihona Puke 委托日期工程名称北川羌族自治县陈家坝乡灾后恢复重建工程西河村一、二社安置点房屋周边挡土墙
委托编号
设计等级
报告日期
试验内容
依据标准
原材料
性能
水泥
产厂:注册商标:
品种及强度等级:实测强度:
细集料
品种:产地:细度模数:含泥量:
表观密度:堆积密度:空隙率:
M15砂浆配合比
;M15 砂浆配合比计算书1、施工说明本配合比用于砌筑工程。
因施工工艺的需要,砂浆稠度取30~50 mm。
2、设计依据《砌筑砂浆配合比设计规程》JGJ/T98—20103、原材料情况(1)机制砂: II 区中砂,生产地:百合砂场(2)水泥:邵阳南方PC32.54、计算初步配合比(1)确定砂浆试配强度设计强度: fuc,k=15Mpa,标准差取 a=4.5Mpa则砂浆的试配强度 : fcu,0=10.0+0.645 4.×5=17.9Mpa(2)计算每立方砂浆中的水泥用量无法取得水泥强度实测值时 :fce=32.5 1×.0=32.5砂浆的特征系数a=3.03b=-15.09则: QC=1000(fm0-b)/a fce=1000 (17×.9+15.09)/(3.03 ×32.5) =335kg根据现在施工条件 ,水泥取值 375kg(3)确定每立方砂浆砂用量每立方砂浆中的砂用量根据砂的自然堆积密度做为参考值,选为: Qc=1663kg (4)选定每立方米砂浆用水量: 每立方米砂浆中的用水量根据砂浆稠度等要求选用 255kg5、砂浆配合比试配’.;A 根据初步配合比进行试配,测锝其稠度为45 mm 符合设计要求,且和易性、粘聚性、保水性均符合要求。
由此定出基准配合比 A 组:Qc:Qs:Qw=375:1663:255=1:4.43:0.68B、在基准配合比 A 组的基础上水泥用量增加10%,得配合比 B 组为:Qc:Qs:Qw=412:1663:255=1: 4.04:0.62C、在基准配合比 A 组的基础上水泥用量减少10%,得配合比 C 组为:Qc:Qs:Qw=338:1663:255=1: 4.92:0.756、成果请详见配合比试验列表:配合比材料用量Kg/m3稠抗压强度 (MPa)水灰比水泥砂水度28 天mmA 组37516632554519.7/19.6B 组41216632555022.4/22.1C 组33816632553015.1/15.3根据经济合理的原则,选定 A 组作为 M15 砂浆配合比:Qc:Qs:Qw=375:1663:255=1:4.43:0.68’.。
m15水泥砂浆的配合比
m15水泥砂浆的配合比M15水泥砂浆的配合比一、引言水泥砂浆是建筑施工中常用的一种材料,用于砌筑砖墙、抹灰和铺地面等。
M15水泥砂浆是指水泥、砂子和水按照一定比例混合而成的一种砂浆。
本文将介绍M15水泥砂浆的配合比及其应用。
二、配合比的确定M15水泥砂浆的配合比是指水泥、砂子和水的比例关系。
根据国家标准和施工经验,M15水泥砂浆的配合比一般为1:3:0.4,即1份水泥、3份砂子和0.4份水混合。
这个比例可以根据具体工程的要求进行调整,但在保证强度的前提下,不宜偏离太多。
三、配合比的作用1. 水泥:水泥是水泥砂浆的胶凝材料,能够使砂子与水发生反应产生胶凝物质,从而使砂浆凝固硬化。
2. 砂子:砂子是水泥砂浆的填充材料,能够填充水泥颗粒之间的空隙,增加砂浆的密实性和强度。
3. 水:水是水泥砂浆的重要组成部分,用于搅拌水泥和砂子,使其形成砂浆状。
四、配合比的施工要求1. 搅拌:将水泥、砂子和水按照配合比放入搅拌机中进行搅拌,搅拌时间应保证砂浆均匀混合,搅拌后的砂浆应无明显凝结块。
2. 施工:将搅拌好的砂浆倒入施工区域,用抹子将砂浆均匀抹平,注意保持施工层厚度的一致性。
3. 养护:施工完成后,要对砂浆进行养护,保持适当的湿润环境,以促进砂浆的硬化和强度的发展。
五、配合比的应用范围M15水泥砂浆适用于一些要求不太高的建筑工程,如砌筑非承重墙体、抹灰和铺设地面等。
由于M15水泥砂浆的强度较低,不适用于承重结构,如梁、柱等。
六、应注意的问题1. 搅拌时,应控制好水的用量,以免砂浆过于稀薄或过于干硬。
2. 施工时,应注意施工层的厚度和均匀性,避免出现空鼓、裂缝等问题。
3. 养护时,要保持砂浆的湿润度,避免干燥过快导致开裂。
七、总结M15水泥砂浆的配合比为1:3:0.4,通过合理的配合比可以保证砂浆的强度和工程质量。
在施工过程中,要注意搅拌、施工和养护等环节,以确保砂浆的均匀性和稳定性。
此外,根据具体工程的要求,可以适当调整配合比,但要在保证强度的前提下进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于M15砌筑砂浆配合比设计报告
总监办、驻地办:
按照施工设计图纸、砌筑砂浆配合比设计规程及关于工程砂浆使用的材料配合比要求,结合我标段原材料产地的分布具体情况,进行砌筑砂浆配合比设计。
砂浆配合比的室内试验在监理工程师的帮助指导下完成了砂浆室内各项物理性能试验,现将试验结果汇总上报,请审查:
一、引用主要标准、规程和规范
(1)J GJ98-2000《砌筑砂浆配合比设计规程》
(2)G B/T1346-2001标准,GB/T17671-1999标准,GB175-1999标准(3)J TJ058-2000《公路工程集料试验规程》
(4)J TJ041-2000《桥涵技术规范》
二、材料的选择
(1)水泥:采用河南省安阳湖波水泥有限责任公司生产的湖波牌P.032.5级水泥,其各项检测指标如下表:
以上试验项目均符合GB175-1999标准要求合格。
厂家鉴定报告和
合格证见附表。
(2)砂:采用山东省东平县砂厂产的河砂,其各项技术性质试验如下表。
以上试验项目均符合规程、规范及标准要求合格,原始材料见附表。
(3)水:采用饮用水。
三、砂浆配合比的设计过程
(1)试配强度(f m,0)
f m,0=f2+0.645δ
当不具备有近期统计资料时,砂浆现场强度标准差δ按下表规定录用砂浆强度标准差δ选用值(Mpa)
通过查上表可知:f m,0=f2+0.645δ=15+0.645×4.5
=17.9MPa
(2)砌筑砂浆的稠度应按下表规定选用
通过查上表根据结构部位和运输情况采用稠度为30~50mm
(3)水泥实际强度:(f ce)
f ce=r c×f ce,k=1.0×32.5=32.5MPa
(4)水泥用量(Q c)
Q c=1000·(f m,0-β)/a·f ce
=1000×[17.9-(-15.09)]/3.03×32.5=335kg/m3
根据试拌情况水泥用量调整为385kg/m3
(5)每立方米砂浆中的砂子用量,应按燥状态(含水量小于0.5%)的堆积密度值作为计算值,通过试验采用1600kg/m3
(6)每立方米砂浆中的用水量,通过砂浆稠度试验调整为285kg/m3,由此可确立每立方米砂浆各材料理论用量(kg/m3)
水泥:砂:水=385:1600:285=1:3.99:0.68
四、配合比的试拌
(1)砂浆的试拌采用机械搅拌,标准养护室20±3℃、相对湿度>90%条件下进行养护;
(2)试配采用三个不同的配合比,其中一个按理论配合比得出基准配合比,其他配合比的水泥用量按准配合比分别增加及减少10%分别进行砂浆试拌,根据试拌情况通过对砂浆拌合物的和易性、强度、耐久性和经济性等指标进行综合分析,拟采用如下配合比:每立方米砂浆各材料用量(kg/m3)
水泥:砂:水=385:1600:285=1:4.15:0.74通过配合比7天强度抗压结果16.0MPa满足原设计7天强度到设计标号。
拟采用以上配合比作为M15砂浆配合比,对我标桥涵工程砂浆抹面、浆砌片石台身、基础施工应用,适合我标段的实际情况,请审批。
