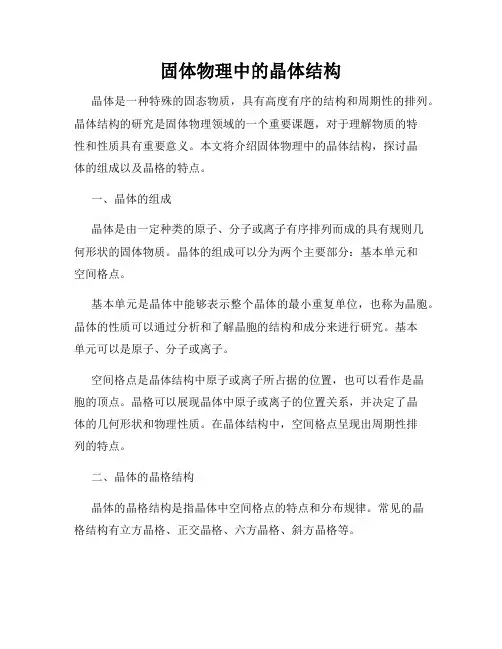

固体物理中的晶体结构晶体是一种特殊的固态物质，具有高度有序的结构和周期性的排列。
晶体结构的研究是固体物理领域的一个重要课题，对于理解物质的特性和性质具有重要意义。
本文将介绍固体物理中的晶体结构，探讨晶体的组成以及晶格的特点。
一、晶体的组成晶体是由一定种类的原子、分子或离子有序排列而成的具有规则几何形状的固体物质。
晶体的组成可以分为两个主要部分：基本单元和空间格点。
基本单元是晶体中能够表示整个晶体的最小重复单位，也称为晶胞。
晶体的性质可以通过分析和了解晶胞的结构和成分来进行研究。
基本单元可以是原子、分子或离子。
空间格点是晶体结构中原子或离子所占据的位置，也可以看作是晶胞的顶点。
晶格可以展现晶体中原子或离子的位置关系，并决定了晶体的几何形状和物理性质。
在晶体结构中，空间格点呈现出周期性排列的特点。
二、晶体的晶格结构晶体的晶格结构是指晶体中空间格点的特点和分布规律。
常见的晶格结构有立方晶格、正交晶格、六方晶格、斜方晶格等。
立方晶格是晶体结构中最为简单和对称的一种晶格结构。
在立方晶格中，空间格点按照等距离分布，原子或离子在空间中呈现出立方形或立方体的排列形式。
立方晶格可以分为简单立方晶格、体心立方晶格和面心立方晶格。
正交晶格是晶体结构中空间格点按照直角坐标系的规律排列。
正交晶格的特点是空间格点按照垂直和平行于坐标轴的方向排列，原子或离子的位置按照直角坐标系展示。
六方晶格是晶体结构中空间格点的一种特殊排列形式。
在六方晶格中，空间格点呈现出六边形对称性，原子或离子按照六边形的排列方式分布。
斜方晶格是晶体结构中空间格点呈斜角形排列的一种晶格结构。
斜方晶格的特点是空间格点按照倾斜的方向排列，原子或离子的位置关系呈现出倾斜的特点。
三、晶体的晶胞结构晶胞是晶体结构中最小的单位，用于表示整个晶体的性质和结构。
晶胞可以分为原胞和超胞。
原胞是晶胞结构中的基本单位，能够完整地表述晶体的结构与性质。
原胞是一个具有周期性的重复单位，可以通过平移操作来重复堆叠构成整个晶体。
