labview试卷

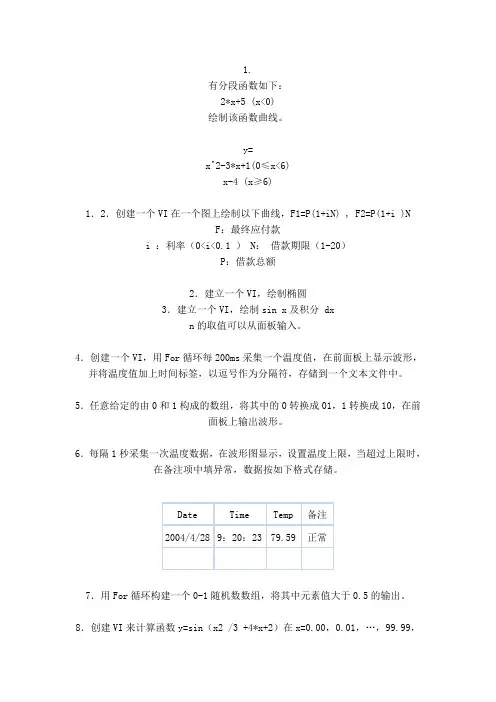

labview试题
1.
有分段函数如下：
2*x+5 (x<0)
绘制该函数曲线。
y=
x^2-3*x+1(0≤x<6)
x-4 (x≥6)
1．2．创建一个VI在一个图上绘制以下曲线，F1=P(1+iN) , F2=P(1+i )N
F：最终应付款
i ：利率（0<i<0.1 ） N：借款期限（1-20）
P：借款总额
2．建立一个VI，绘制椭圆
3．建立一个VI，绘制sin x及积分 dx
n的取值可以从面板输入。
4．创建一个VI，用For循环每200ms采集一个温度值，在前面板上显示波形，并将温度值加上时间标签，以逗号作为分隔符，存储到一个文本文件中。
5．任意给定的由0和1构成的数组，将其中的0转换成01，1转换成10，在前
面板上输出波形。
6．每隔1秒采集一次温度数据，在波形图显示，设置温度上限，当超过上限时，在备注项中填异常，数据按如下格式存储。
7．用For循环构建一个0-1随机数数组，将其中元素值大于0.5的输出。
8．创建VI来计算函数y=sin（x2 /3 +4*x+2）在x=0.00，0.01，…，99.99，
100.00上运算函数所需要的执行时间。
9．建立一个VI，读取50个温度值，每隔250ms采集一次，将采集的数据在chart
图表上显示出来，并用电子表格输出。
10.将128点的正弦波形和余弦波形显示在前面板上，将128点数据写入电子表
格文件，在前面板上用表格将数据显示，格式如下。
最新labview典型题目及答案
最新labview典型题目及答案1. 在什么情况下，应选择使用探针工具而非高亮显示执行过程？( )单选a. 查看数据流b. 查看连线上的实时值c. 进程运行时，查看子VId. 降低VI运行速度，显示连线上的值2. 下列哪项不符合数据流编程方式？( )单选a. 移位寄存器b. 隧道c. 子VId. 局部变量3. 发生错误时停止While循环的最佳方法是？( )单选a. 比较错误簇的状态布尔值与常量，然后将比较结果连接至停止接线端b. 直接将错误连线连接至停止接线端c. 创建一个事件结构处理错误事件d. 使用错误处理器VI自动处理错误4. 如子VI的某个输入端的名称在显示即时帮助窗口中以粗体显示，下列表述正确的是？( )多选a. 输入值必须是标量b. 输入为推荐连线，非必需连线c. 输入为必需连线d. 如未连接该输入端，运行按钮将断开5. 如要考虑状态图应用程序的扩展性，基本结构的最佳选择是？( )单选a. 顺序结构b. 条件结构c. 公式节点d. 面向对象的结构6. 关于下列代码执行正确的表述是？( )单选a. 循环在执行50次后停止b. 循环在执行49次后停止c. 循环在执行51次后停止d. 循环在执行52次后停止7. 若待测波形为100Hz正弦波，采样率设置为以下哪个选项较合理( )单选a、10Hzb、100Hzc、1000Hzd、100MHz8. 若待测波形为1MHz正弦波，可以选择以下哪些采集卡( )多选A、串口采集卡B、USB采集卡C、PCI采集卡D、PXI采集卡。

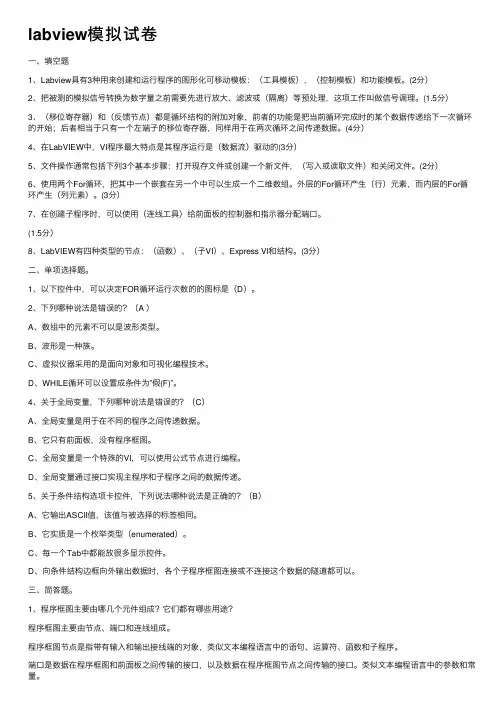

labview模拟试卷
labview模拟试卷⼀、填空题1、Labview具有3种⽤来创建和运⾏程序的图形化可移动模板：（⼯具模板），（控制模板）和功能模板。
(2分）2、把被测的模拟信号转换为数字量之前需要先进⾏放⼤、滤波或（隔离）等预处理，这项⼯作叫做信号调理。
(1.5分）3、（移位寄存器）和（反馈节点）都是循环结构的附加对象，前者的功能是把当前循环完成时的某个数据传递给下⼀次循环的开始；后者相当于只有⼀个左端⼦的移位寄存器，同样⽤于在两次循环之间传递数据。
(4分）4、在LabVIEW中，VI程序最⼤特点是其程序运⾏是（数据流）驱动的(3分）5、⽂件操作通常包括下列3个基本步骤：打开现存⽂件或创建⼀个新⽂件，（写⼊或读取⽂件）和关闭⽂件。
(2分）6、使⽤两个For循环，把其中⼀个嵌套在另⼀个中可以⽣成⼀个⼆维数组。
外层的For循环产⽣（⾏）元素，⽽内层的For循环产⽣（列元素）。
(3分）7、在创建⼦程序时，可以使⽤（连线⼯具）给前⾯板的控制器和指⽰器分配端⼝。
(1.5分）8、LabVIEW有四种类型的节点：（函数）、（⼦VI）、Express VI和结构。
(3分）⼆、单项选择题。
1、以下控件中，可以决定FOR循环运⾏次数的的图标是（D）。
2、下列哪种说法是错误的？（A ）A、数组中的元素不可以是波形类型。
B、波形是⼀种族。
C、虚拟仪器采⽤的是⾯向对象和可视化编程技术。
D、WHILE循环可以设置成条件为”假(F)”。
4、关于全局变量，下列哪种说法是错误的？（C）A、全局变量是⽤于在不同的程序之间传递数据。
B、它只有前⾯板，没有程序框图。
C、全局变量是⼀个特殊的VI，可以使⽤公式节点进⾏编程。
D、全局变量通过接⼝实现主程序和⼦程序之间的数据传递。
5、关于条件结构选项卡控件，下列说法哪种说法是正确的？（B）A、它输出ASCII值，该值与被选择的标签相同。
B、它实质是⼀个枚举类型（enumerated）。
C、每⼀个Tab中都能放很多显⽰控件。
labview虚拟仪器试卷
一、填空题。
3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。
4、而While循环的数据出口的自动索引默认为（无）。
5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生（行）元素，而内层的For循环产生（列）。
9、顺序结构有（重叠式和平铺式）两种方式。
二、单项选择题。
1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。
（ D ）A、该函数会对错误信息进行处理B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告，且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
3、下列说法中哪种说法是正确的？（ C ）A、While循环只有在条件端口接收到的值为True时才停止循环B、While循环不满足条件，1次也不执行C、For循环当N<1时，1次都不执行D、For循环可以嵌套，而While循环不可以嵌套8、当连接输入被勾上时，下面程序框图中创建数组（Build Array）函数的输出是什么？[ C ](A) 一维数组{1, 7, -4, -2, 3, 6}；(B) 二维数组{{1, -4, 3, 0}, {7, -2, 6}}；(C) 一维数组{1, -4, 3, 7, -2, 6}；(D) 二维数组{{1, -4, 3}, {7, -2, 6}}。
9、下面数组加法的计算结果是多少？ [ B ](A) 一维数组{80, 20, 40, 10, -60}；(B) 一维数组{120, 30}；(C) 一维数组{120, 30, -60}；(D) 二维数组{{120, 90, 20}, {60, 30, -40}}。
10、对于下面的程序框图，哪个描述是正确的？[ D ](A) 循环会执行一次，计数接线端会输出数值0；(B) 循环不会执行，计数接线端会返回一个空数值（Null）；(C) 循环会执行一次，计数接线端会输出数值1；(D) 循环会执行无限次，程序只能人为中止。
Labview期末考试题及答案
——鸳小白1.一个温度监测器，如右图所示，当温度超过报警上限，而且开启报警时，报警灯点亮。
温度值可以由随机数发生器产生.当报警发生时输出报警信息，例如“温度超限!当前温度78.23℃”，正常情况下输出空字符串。
同时。
利用“报警信息”控件的blinking属性，实现在输出报警信息的同时伴随闪烁，如下图所示。
为了能看到闪烁效果，需要将采样间隔设到5秒以上。
（1）（3）2.有一个测量程序，采集两路信号，每1s采集一次，要求每采集一次，就将采集结果写入文本文件尾部，即使重新运行程序，仍能保证数据添加到文件尾部，而不会覆盖原有数据。
格式为a保留4位小数，b为整数，如右图所示。
并在程序中用文本显示。
程序前面板程序框图3.利用随机数发生器仿真两个采样信号。
一个0到5V的采样信号，每200ms采一个点，共采集50个点，另一路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。
采样完成后，将两路采样信号显示在同一个Waveform Graph中。
4.利用随机数发生器仿真两个采样信号。
一个0到5V的采样信号，每200ms采一个点，共采集50个点，另一路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。
采样完成后，将两路采样信号显示在同一个Waveform Graph中。
X轴为时间轴显示，要求时间轴能真实的反映采样时间5.创建一个VI程序，该程序可以产生一个六行四列的二维数组(数组元素为0到10的随机整数)，并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
子VI主VI6.产生5个随机数，并和序号一起保存，格式为电子表单。
7.用for循环产生4航100列二维数组，数组成员如下：1,2,3 (100)100,99,98……6,7,8 (105)105,104,103 (6)从这个数组中取出2行5列的二维数组，成员如下：50,49,48 (1)56,57，58 (105)将这两个数组用数组显示空间显示在前面板上8、产生测试信号正弦波，三角波，方波，锯齿波，要求面板如下：9.计算学生三门课(语文，数学，英语)的平均分，并根据平均分划分成绩等级。
LabView试卷
Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
labview考试题及答案
labview考试题及答案一、单选题（每题2分，共10题，共20分）1. LabVIEW是一种由哪家公司开发的图形化编程语言？A. 微软B. 国家仪器（NI）C. 苹果D. 谷歌答案：B2. 在LabVIEW中，哪个术语指的是程序的开始？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：C3. 以下哪个是LabVIEW中用于创建子VI的函数？A. 创建数组B. 创建簇C. 创建子VID. 创建引用答案：C4. 在LabVIEW中，如何表示一个布尔值？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C5. LabVIEW中的哪个功能允许用户在不停止程序的情况下调试代码？A. 单步执行B. 断点C. 探针D. 性能分析答案：B6. 在LabVIEW中，哪个术语用于描述一个程序的输入和输出？A. 前面板B. 块图C. 子VID. 终端答案：A7. 以下哪个不是LabVIEW中的数组操作函数？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：D8. 在LabVIEW中，如何将一个布尔值转换为数值？A. 使用转换函数B. 使用逻辑运算C. 使用比较函数D. 使用数学函数答案：A9. 在LabVIEW中，哪个函数用于将字符串转换为数值？A. 字符串到数值B. 字符串到布尔C. 字符串到日期/时间D. 字符串到路径答案：A10. 在LabVIEW中，如何实现循环结构？A. 使用While LoopB. 使用For LoopC. 使用Case StructureD. 使用Sequence Structure答案：A二、多选题（每题3分，共5题，共15分）1. 以下哪些是LabVIEW中的数据类型？A. 数值B. 布尔C. 字符串D. 路径答案：A, B, C, D2. 在LabVIEW中，哪些是常用的数组操作？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：A, B, C3. 在LabVIEW中，哪些是调试程序的方法？A. 单步执行B. 断点C. 探针D. 性能分析答案：A, B, C4. 以下哪些是LabVIEW中的结构？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：A, B, C5. 在LabVIEW中，哪些是布尔值的表示方法？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C, D三、判断题（每题1分，共5题，共5分）1. LabVIEW是一种文本编程语言。
（完整word版）LabView考试试题
（完整word版）LabView考试试题一、填空1. VI虚拟仪器的三个主要组成部分是_前面板_、_程序框图_和_图标/连接器_。
2. LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。
3. CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。
4. 虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。
5. 在LabView中_局部变量_主要用于程序内部传递数据，_全局变量_主要用于程序之间传递数据。
6. 程序框图由_端口_、_节点_和_连线_组成的可执行代码。
二、选择1. 当一个函数的error in带有错误信息时，下列哪种说法是正确的（ D ）A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给error out，且会将自身函数发生的错误加进去。
2. 下列哪种说法是错误的（B）A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程中波形的可变性是不可改变的。
C 在LabView中，VI程序的运行时数据是流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3. 下列哪种说法是对的（ C ）A While循环只有条件端口接收到的值为True时才停止循环。
B While循环不满足条件时，一次也不执行循环。
C For循环当N<1时，一次也不循环。
D For循环可以嵌套，While循环不可以嵌套。
4. 当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列说法错误的是（ C ）A 可以减少尖峰噪声B 增加噪声抑制C 增大尖峰噪声D 增加共模信号抑制5. 下列哪种总线产品对PCI总线完全兼容。
LabView试卷
1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
18、LabVIEW程序被称为VI（Virtual Instrument），即虚拟仪器。
Labview 基础试题及解答
一熟悉LabVIEW软件的开发环境一、上机内容1．LABVIEW启动的初始化界面的6个选项功能；2．熟悉创建应用程序窗口的菜单条和工具条；3．熟悉LABVIEW的控件模板；4．熟悉LABVIEW的函数模板；5．熟悉LABVIEW的工具模板。
二、上机需完成的作业随机数发生器（附程序前面板和代码框图）。
图1-1 程序前面板图1-2 程序代码框图上机二前面板设计一、上机内容1．前面板对象设计方法和属性配置；2．前面板对象的大小和颜色的变化；3．前面板对象位置、排列及装饰效果的设计；4．前面板对象快捷键设置；5．定制前面板控件及调用控件。
二、上机需完成的作业1．前面板控件的生成及大小颜色的改变图2-1 前面板控件的生成图2-2 前面板控件大小颜色的改变2.' 控件的自动排列及装饰2．分配快捷键（附程序）图2-4 分配快捷键前面板图2-5 分配快捷键代码图标3．自定制控件及调用图2-6 自定制控件上机三编辑程序代码一、上机内容1．代码图标创建及调整；2．代码图标的自动和手工连线；3．创建程序图标及接口板；4．调用子程序。
二、上机需完成的作业1．编辑一程序，调用子程序，子程序图标自定义图3-1 子程序图标自定义2． 用LABVIEW 的基本运算函数编写以下算式的程序代码。
63531683100762510225728⨯+-+÷-⨯+321.82.73811253178÷-⨯++3． 利用摄氏温度与华氏温度的关系℃＝5（℉－32）/9编写一个程序，求华氏温度（℉为32°，64°，4°，98.6°，104°，212°时的摄氏温度。
上机四数组、簇和字符串一、上机内容1．数组的创建及常用数组函数的使用2．簇创建及常用簇函数的使用3．字符串函数的使用二、上机需完成的作业1．创建一个2行3列的二维数组控制件，为数组成员赋值如下：1.002.003.004.005.006.002．用数组函数将习题1创建的二维数组改为一个一维数组，成员为1.002.003.004.005.006.003．用数组函数创建一个二维数组显示件，成员为：1.002.003.004.005.006.002.003.004.005.006.00 1.003.004.005.006.00 1.00 2.004.005.006.00 1.00 2.00 3.004．用数组函数求出习题3创建的数组的大小5．编程将习题3创建的数组转置为：1.002.003.004.002.003.004.005.003.004.005.006.004.005.006.00 1.005.006.00 1.00 2.006.00 1.00 2.00 3.00上机五结构一、上机内容1．For循环结构2．While循环结构3．选择结构4．顺序结构5．公式节点二、上机需完成的作业1．用For循环产生4行100列的二维数组，数组成员如下：1，2，3 (100)100，99，98 (1)6，7，8 (105)105，104，103， (6)从这个数组中提取出2行50列的二维数组，数组成员如下：50，49，48 (1)56，57，58 (105)2 产生100个随机数，求最小值和平均值。
LabView试卷
Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
Labview期末考试题及答案
——鸳小白1.一个温度监测器，如右图所示，当温度超过报警上限，而且开启报警时，报警灯点亮。
温度值可以由随机数发生器产生.当报警发生时输出报警信息，例如“温度超限!当前温度78.23℃”，正常情况下输出空字符串。
同时。
利用“报警信息”控件的blinking属性，实现在输出报警信息的同时伴随闪烁，如下图所示。
为了能看到闪烁效果，需要将采样间隔设到5秒以上。
（1）（3）2.有一个测量程序，采集两路信号，每1s采集一次，要求每采集一次，就将采集结果写入文本文件尾部，即使重新运行程序，仍能保证数据添加到文件尾部，而不会覆盖原有数据。
格式为a保留4位小数，b为整数，如右图所示。
并在程序中用文本显示。
程序前面板程序框图3.利用随机数发生器仿真两个采样信号。
一个0到5V的采样信号，每200ms采一个点，共采集50个点，另一路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。
采样完成后，将两路采样信号显示在同一个Waveform Graph中。
4.利用随机数发生器仿真两个采样信号。
一个0到5V的采样信号，每200ms采一个点，共采集50个点，另一路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。
采样完成后，将两路采样信号显示在同一个Waveform Graph中。
X轴为时间轴显示，要求时间轴能真实的反映采样时间5.创建一个VI程序，该程序可以产生一个六行四列的二维数组(数组元素为0到10的随机整数)，并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
子VI主VI6.产生5个随机数，并和序号一起保存，格式为电子表单。
7.用for循环产生4航100列二维数组，数组成员如下：1,2,3 (100)100,99,98……6,7,8 (105)105,104,103 (6)从这个数组中取出2行5列的二维数组，成员如下：50,49,48 (1)56,57，58 (105)将这两个数组用数组显示空间显示在前面板上8、产生测试信号正弦波，三角波，方波，锯齿波，要求面板如下：9.计算学生三门课(语文，数学，英语)的平均分，并根据平均分划分成绩等级。
LabView试卷
Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过V isual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
labview试卷【可编辑】
Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过V isual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
LabVIEW虚拟仪器试卷02
一、填空题。
一、一个完整的VI包括三个部份：(前面板、框图程序、图标/连接口)。
二、LabVIEW有四种类型的节点：( 函数)、( 子程序)、结构和代码接口。
3、因为For循环的经常使用来处置数组，因此数据出口的自动索引默以为( 有)。
4、而While循环的数据出口的自动索引默以为( 无) 。
五、利用两个For循环，把其中一个嵌套在另一个中能够生成一个二维数组。
外层的For循环产生( 行 )元素，而内层的For循环产生( 列 )。
六、利用(相关滤波)能够方便地从复杂的待测信号中分离出某一特定频率的信号。
采样距离是指( 一个持续搜集的序列中，相邻两次搜集之间的时刻距离)。
7、虚拟仪器最核心的思想是( 硬件实现的功能软件化)，从而降低系统本钱，增强系统功能与灵活性。
八、若是没有现成的数据搜集卡，咱们也能够利用LabVIEW中的( 动态链接库 )功能实现数据搜集。
九、Sequence结构有( 重叠式和平铺式)两种方式。
10、框图程序是由( 节点)、( 端口)和(连线)组成的可执行代码。
二、单项选择题。
一、当一个函数的error in带有错误信息时，以下哪一种说法是正确的。
( D )A、该函数会对错误信息进行处置B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。
C、该函数将会发犯错误信息警告，且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
二、以下哪一种说法是错误的?( B)A、虚拟仪器采纳的是面向对象和可视化编程技术。
B、在程序运行的进程中波形的可见性是不能够改变的。
C、在LabVIEW中，VI程序的运行是数据流驱动的。
D、在创建子程序时，能够利用连线工具给前面板的操纵器和指示器分派端口。
3、以下说法中哪一种说法是正确的?( C )A、While循环只有在条件端口接收到的值为True时才停止循环B、While循环不知足条件，1次也不执行C、For循环当N<1时，1次都不执行D、For循环能够嵌套，而While循环不能够嵌套4、当数据搜集卡组态成DIFF模式时，将利用差分连接方式，利用这种连接方式以下哪一种说法是错误的?( C )A、能够减少尖峰噪声B、增加噪声抑制C、增大了尖峰噪声D、增加共模信号抑制五、以下哪一种总线产品对PCI总线产品完全兼容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012-2013学年第1学期考试试题（A）卷课程名称《虚拟仪器》任课教师签名李国平
出题教师签名集体审题教师签名
考试方式上机考试（开）卷适用专业测控1、2、3
考试时间（120 ）分钟
注意：考试为开卷考试，同学可以带任何参考书籍，但要安静独立的完成，不允许携带U盘等具有数据COPY功能的介质进入机房考场，一旦发现，作零分处理。
友情提醒，提交的程序的界面要操作清晰、容易、友好、可读性要强，不要随便拖几个输入输出控件，至少要达到这样：一个陌生人读你的程序，一看到你的程序运行界面就知道这个程序是干什么的。
考试中时刻注意保存程序，一旦死机或停电，因为前面做的程序没保存而造成的损失降到最小，切记切记。
一、（3分）在电脑D盘建立一个文件夹，文件夹的名字为考试同学的年级＋班级＋学
号＋中文姓名，下面做的考试试题全部保存在本文件夹里，评阅老师通过打开文件本夹的程序进行评阅，如果该文件不存在，则认为改考生的考试成绩为0分。
例如考生10级一班考生张三的学号为201000101，则他应该建立的文件夹为：
D:\10级一班201000101张三
二、（7分）创建一个VI，把数字式摄氏温度换为数字式华氏温度，设定温度上、下
限报警。
温度范围-20C～100C。
并保存为学号_2.vi。
（实现功能，8分；界面操作清晰、容易、友好、可读性强4分）
三、（10分）创建一个VI，把求三个数的最大数求出来，并保存为学号_3.vi。
并做一
个比较形象的图标表示本VI，做好连接器，便于别的VI调用本VI。
（实现功能，7分；界面操作清晰、容易、友好、可读性强3分）四、（10分）创建一个VI，调用3.vi，求7个数中的最大数，并保存为学号_4.vi。
（实
现功能，7分；界面操作清晰、容易、友好、可读性强3分）
五、（10分）用While Loop循环编写从X到Y的所有的奇数和的程序，并保存为学号
_5.vi，1<X<Y，X，Y为输入的整数。
（实现功能，
7分；界面操作清晰、容易、友好、可读性强3分）
六、（10分）用case structure创建一个程序，要求输入求职简历编号，显示相关信息
的查询用户界面，并保存为6.vi。
（实现功能，7分；界面操作清晰、容易、友好可读性强3分）
七、（10分）用Sequence结构实现广告语在电脑屏幕循环连续显示，并保存为学号
_7.vi。
2分）
八、（10。
（实现功能，7
分；界面操作清晰、容易、友好可读性强3分）
九、（10分）用公式节点编写一个求5个数的方差，并保存为学号_9.vi。
（实现功能，
7分；界面操作清晰、容易、友好、可读性强3分）。
十、（10分）编写生成两组正弦余弦一个周期200个等X间距的值交叉保存，并附上序号，保存为你的学号_10.txt文本（例如201000101_10.txt）。
程序保存为你的学号_10.Vi （例如201000101_10.Vi）。
Sin(0/200*2PI)、Cos(0/200*2PI)、0、Sin(1/200*2PI)、Cos(1/200*2PI)、1、
Sin(2/200*2PI)、Cos(2/200*2PI)、2、Sin(3/200*2PI)、Cos(3/200*2PI)、3．．．．．．十一、（10分）编写一个二进制的加减法简易计算器。
