水力计算案例分析

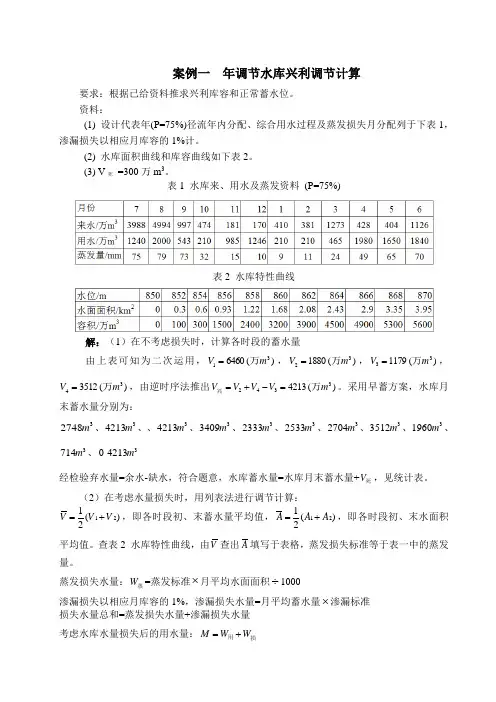

水力计算案例分析解答
案例一 年调节水库兴利调节计算要求：根据已给资料推求兴利库容和正常蓄水位。
资料：(1) 设计代表年(P=75%)径流年内分配、综合用水过程及蒸发损失月分配列于下表1，渗漏损失以相应月库容的1%计。
(2) 水库面积曲线和库容曲线如下表2。
(3) V 死 =300万m 3。
表1 水库来、用水及蒸发资料 (P=75%)表2 水库特性曲线解：（1）在不考虑损失时，计算各时段的蓄水量由上表可知为二次运用，)(646031m V 万=，)(188032m V 万=，)(117933m V 万=，)(351234m V 万=，由逆时序法推出)(42133342m V V V V 万兴=-+=。
采用早蓄方案，水库月末蓄水量分别为：32748m 、34213m 、、34213m 、33409m 、32333m 、32533m 、32704m 、33512m 、31960m 、3714m 、034213m经检验弃水量=余水-缺水，符合题意，水库蓄水量=水库月末蓄水量+死V ，见统计表。
（2）在考虑水量损失时，用列表法进行调节计算： 121()2V V V =+，即各时段初、末蓄水量平均值，121()2A A A =+，即各时段初、末水面积平均值。
查表2 水库特性曲线，由V 查出A 填写于表格，蒸发损失标准等于表一中的蒸发量。
蒸发损失水量：蒸W =蒸发标准⨯月平均水面面积÷1000渗漏损失以相应月库容的1%，渗漏损失水量=月平均蓄水量⨯渗漏标准 损失水量总和=蒸发损失水量+渗漏损失水量 考虑水库水量损失后的用水量：损用W W M +=多余水量与不足水量，当M W -来为正和为负时分别填入。
（3）求水库的年调节库容，根据不足水量和多余水量可以看出为两次运用且推算出兴利库容)(44623342m V V V V 万兴=-+=，)(476230044623m V 万总=+=。
（4）求各时段水库蓄水以及弃水，其计算方法与不计损失方法相同。
排水系统水力计算例题
排水系统水力计算例题例题：某一30层商住楼，五层以下为商场，以上为住宅。
现有一根排水总立管，承接住宅的10根排水立管，其中PL-1、PL-3和PL-6每层承接有洗涤盆和洗衣机的排水，PL-10每层只承接洗涤盆的排水；PL-5、PL-8每层承接有浴盆、坐便器及洗脸盆的排水，PL-2、PL-4、PL-6和PL-9每层承接有蹲便器及洗脸盆的排水。
排水平面大样及系统原理图如图所示。
试进行水力计算，以确定各管段的管径和坡度。
解：由于为高层建筑，排水管采用机制排水铸铁管。
计算方法采用：排水横支管采用最小管径法确定各管段的管径和坡度；立管（包括总立管）采用临界流量法确定管径，且立管管径不发生变化；横干管及排出管采用水力计算法确定各管段的管径和坡度。
一、排水横支管的计算根据规范第4.4.12至4.4.15和4.4.9之规定，可确定出下列排水横支管各管段的管径和坡度：1．厨房洗涤盆排水管：DN75，坡度0.02 2．厨房洗衣机地漏排水管：DN50，坡度0.03 3．卫生间洗脸盆排水管：DN50，坡度0.03 4．卫生间浴盆排水管：DN50，坡度0.03 5．卫生间大便器排水管：DN100，坡度0.02 二、排水立管的计算由于立管的管径一般不变化，因此计算时按立管最大设计秒流量不超过规范4.4.11表中的通水能力确定管径。
1．确定秒流量计算公式m a x m a x 18.012.0q N q N q p p p +=+=α 其中α=1.52．各卫生器具当量数 洗涤盆：N p =1洗衣机地漏：N p =1.5 洗脸盆：N p =0.75低水箱坐便器：N p =6.0 蹲便器：N p =4.5 浴盆：N p =3.0三、排水横干管、立管及排出管的计算1．进行管段编号，如图所示。
2．列表，主要有：管段编号、当量总数、设计秒流量、管径、坡度、排水流量、备注等。
3．水力计算（1）设计秒流量计算，方法同上（2）确定管径、坡度根据设计秒流量，依据排水横管水力计算的4个规定，通过查表的形式，确定出各管段的管径和坡度。
河岸溢洪道水力计算实例
河岸溢洪道水力计算实例一﹑ 资料及任务某水库的带胸墙的宽顶堰式河岸溢洪道，用弧形闸门控制泄流量，如图15.7所示。
溢洪道共三孔，每孔净宽10米。
闸墩墩头为尖圆形，墩厚2米。
翼墙为八字形，闸底板高程为33.00米。
胸墙底部为圆弧形，圆弧半径为0.53米，墙底高程为38.00米。
闸门圆弧半径为7.5米，门轴高程为38.00米。
闸后接第一斜坡段，底坡1i =0.01，长度为100米。
第一斜坡段后接第二斜坡段，底坡i 2=1:6，水平长度为60米。
第二斜坡段末端设连续式挑流坎，挑射角=α25°。
上述两斜坡段的断面均为具有铅直边墙，底宽B 1=34米的矩形断面，其余尺寸见图15.7。
溢洪道用混凝土浇筑，糙率n=0.014。
溢洪道地基为岩石，在闸底板前端设帷幕灌浆以防渗。
水库设计洪水位42.07米，校核洪水位为42.40米，溢洪道下游水位与流量关系曲线见图15.8。
当溢洪道闸门全开，要求： 1. 1.绘制库水位与溢洪道流量关系曲线； 2. 2.绘制库水位为设计洪水位时的溢洪道水面曲线； 3. 3.计算溢洪道下游最大冲刷坑深度及相应的挑距。
图7图8二﹑ 绘制库水位与溢洪道流量关系曲线 （一）确定堰流和孔流的分界水位宽顶堰上堰流和孔流的界限为=H e 0.65。
闸门全开时，闸孔高度e =38.0－33.0=5.0米，则堰流和孔流分界时的相应水头为H =7.765.00.565.0==e 米堰流和孔流的分界水位=33.0+7.7=40.7米。
库水位在40.7米以下按堰流计算；库水位在40.7米以上按孔流计算。
（二）堰流流量计算堰流流量按下式计算：2/302H g mB Q σε=式中溢流宽度B=nb=3×10=30米。
因溢洪道上游为水库，0v ≈0则0H ≈H 。
溢洪道进口上游面倾斜的宽顶堰，上游堰高a=33.0－32.5=0.5米，斜面坡度为1：5，则θctg =5（θ为斜面与水平面的夹角），宽顶堰流量系数m 可按H a及ctg θ由表11.7查得；侧收缩系数ε按下式计算：=ε1－0.2[(n －1)k ζζ+0]nb H 0其中孔数n=3；对尖圆形闸墩墩头，=0ζ0.25；对八字形翼墙，=k ζ0.7。
各种堰流各种条件下水力计算解析及实例pxs
宽顶堰流的水力计算如图所示，水流进入有底坎的堰顶后，水流在垂直方向受到堰坎边界的约束，堰顶上的过水断面缩小，流速增大，势能转化为动能。
同时堰坎前后产生的局部水头损失，也导致堰顶上势能减小。
所以宽顶堰过堰水流的特征是进口处水面会发生明显跌落。
从水力学观点看，过水断面的缩小，可以是堰坎引起，也可以是两侧横向约束引起。
当明渠水流流经桥墩、渡槽、隧洞〈或涵洞)的进口等建筑物时，由于进口段的过水断面在平面上收缩，使过水断面减小，流速加大，部分势能转化为动能，也会形成水面跌落，这种流动现象称为无坎宽顶堰流，仍按宽顶堰流的方法进行分析、计算。
（一）流量系数宽顶堰的流量系数取决于堰的进口形状和堰的相对高度，不同的进口堰头形状，可按下列方法确定。
1、进口堰头为直角(8-22)2、进口堰头为圆角(8-23)3、斜坡式进口流量系数可根据及上游堰面倾角由表选取。
在公式（8-22）、（8-23）中为上游堰高。
当≥3时，由堰高引起的水流垂向收缩已达到相当充分程度，故计算时将不考虑堰高变化的影响，按=3代入公式计算值。
由公式可以看出，宽顶堰的流量系数的变化范围在0.32～0.385之间，当=0时，=0.385，此时宽顶堰的流量系数值最大。
比较一下实用堰和宽顶堰的流量系数，我们可以看到前者比后者大，也就是说实用堰有较大的过水能力。
对此，可以这样来理解：实用堰顶水流是流线向上弯曲的急变流，其断面上的动水压强小于按静水压强规律计算的值，即堰顶水流的压强和势能较小，动能和流速较大，故过水能力较大；宽顶堰则因堰顶水流是流线近似平行的渐变流，其断面动水压强近似按静水压强规律分布，堰顶水流压强和势能较大，动能和流速较小，故过水能力较小。
（二）侧收缩系数宽顶堰的侧收缩系数仍可按公式（8-21）计算。
（三）淹没系数当堰下游水位升高到影响宽顶堰的溢流能力时，就成为淹没出流。
试验表明：当≥0.8时，形成淹没出流。
淹没系数可根据由表查出。
无坎宽顶堰流在计算流量时，仍可使用宽顶堰流的公式。
课程设计(水力计算)分析
目錄一、水资源规划及利用课程设计任务书⋯⋯⋯⋯⋯⋯⋯ P3~P6二、水文计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P7~P101、径流剖析算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P7~P82、洪水及程的推求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P8~P9`3、典型洪水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P9~P104、放大典型洪水程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P10~P11 三、兴利调理计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P11~P14 1.制水位 -容曲⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P11 2.不算水量失⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P11（1）求利容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P11（2）确立正常高水位⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P113.考虑水量损失机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P12（1）利容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P12（2）正常高水位⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P12四、防洪计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P12~P141、水洪助曲算程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P12~P132、洪演算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P13~P143、求洪水位，校核洪水位、洪容、洪容和最大下泄量五、水库水能计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P14~P15 六、参照书本⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P16设计任务和要求1、设计任务某一综合利用的水库水电站水文与水利计算。
2、要求1）求丰水年（ P=10%）、平水年（ P=50%）、枯水年（ P=90%）三种典型年的年径流量及年内分派。
2）设计洪水及其过程线的推求（设计P=2%、校核 P=0.2%）。
3）兴利调理计算和兴利库容及正常蓄水位的推求。
4）水库的调洪计算和泄洪建筑物的尺寸及设计、校核洪水位的选择。
5）水库最正确消落深度的计算和水库死水位确实定。
水闸水力计算实例
水闸水力计算实例一、资料和任务某平底水闸担负汛期某河部分排洪的任务。
汛期当邻闸泄洪流量达5000米3/秒时，本闸开始泄洪。
根据工程规划，进行水力计算的有关资料有： 1． 1． 水闸宽度设计标准。
（1）设计洪水流量为1680米3/秒，相应的上游水位为7.18米，下游水位为6.98米； （2）校核洪水流量为1828米3/秒，相应的上游水位为7.58米，下游水位为7.28米。
2.消能设计标准因水闸通过设计洪水流量时，上下游水位差很小，过闸水流呈淹没出流状态，故不以设计洪水流量作为消能设计标准。
现考虑汛期邻闸泄洪流量为5000米/3秒时，本闸开始泄洪，此时上下游水位差最大，可作为消能设计标准，其相应的上游水位为5.50米，下游水位为2.50米，并规定闸门第一次开启高度e =1.2米。
3.闸身稳定计算标准（考虑闸门关闭，上下游水位差最大的情况）。
（1）设计情况：上游水位为6.50米，下游水位为-1.20米； （2）校核情况：上游水位为7.00米，下游水位为-1.20米。
4.水闸底板采用倒拱形式，底板前段闸坎用浆砌块石填平。
为了与河底高程相适应，闸坎高程定为-1.00米，倒拱底板高程为-1.50米。
5.闸门、闸墩及翼墙型式：闸门为平面闸门，分上下两扇。
闸墩墩头为尖圆形，墩厚d 。
=1米。
翼墙为圆弧形，圆弧半径r =12米。
6.闸址处河道断面近似为矩形，河宽0B =160米。
7.闸基土壤为中等密实粘土。
8.水闸纵剖面图及各部分尺寸见图1。
水力计算任务：1.确定水闸溢流宽度及闸孔数；2.闸下消能计算；3.闸基渗流计算。
图1二、确定水闸溢流宽度及闸孔数平底水闸属无坎宽顶堰。
先判别堰的出流情况。
已知设计洪水流量Q=1680米3/秒，相应的上游水位为7.18米。
闸坎高程为-1.00米，则宽顶堰堰上水头H = 7.18 –( -1.00) =8.18米 又知河宽0B = 160米，则0v =H B Q 0=18.8160680.1 =1.28米/秒g 2=8.92⨯=0.084米0H =H +g av 220=8.18+0.084=8.264米下游水位为6.89米，则下游水面超过堰顶的高度 s h =6.98-(-1.00)=7.98米0H h s =264.898.7=0.965>0.86由《水力计算手册》宽顶堰淹没系数表查得，该出流为宽顶堰淹没出流。
水力计算案例分析
西昌学院工程技术学院课程设计任务书2013年12 月2 日至2013 年12 月20 日课程名称：工程水文案例分析及实训专业班级：2011级水利水电工程1班姓名：李飘学号：1115030041指导教师：洪晓江2013年12月2日案例一流域产流与汇流计算习题4-2 某流域1992年6月发生一次暴雨，实测降雨和流量资料见表4-13。
该次洪水的地面径流终止点在27日1时。
试分析该次暴雨的初损量及平均后损率，并计算地面净雨过程。
案例二设计年径流量分析计算习题7-2 某水利工程的设计站，有1954~1971年的实测年径流资料。
其下游有一参证站，有1939~1971年的年径流系列资料，如表7-7所示，其中1953~1954年、1957~1958年和1959~1960年，分别被选定为P=50％、P=75％和P=95％的代表年，其年内的逐月径流分配如表7-8示。
试求：m s表7-7 设计站与参证站的年径流系列单位：3/注本表采用的水利年度为每年7月至次年6月。
（1）根据参证站系列，将设计站的年径流系列延长至1939~1971年。
（2）根据延长前后的设计站年径流系列，分别绘制年径流频率曲线，并分析比较二者有何差别。
（3）根据设计站代表年的逐月径流分配，计算设计站P=50％、P=75％和P=95％的年径流量逐月径流分配过程。
表7-8 设计站代表年月径流分配 单位：3/m s案例三 洪峰流量推求计算习题8-1 某河水文站有实测洪峰流量资料共30年（表8-10），根据历史调查得知1880年和1925年曾发生过特大洪水，推算得洪峰流量分别为32520/m s 和32100/m s 。
试用矩法初选参数进行配线，推求该水文站200年一遇的洪峰流量。
表8-10 某河水文站实测洪峰流量表案例四 暴雨资料推求设计洪水习题9-3 已知设计暴雨和产、汇流计算方案，推求P=1％的设计洪水。
资料及计算步骤如下。
（1）已知平恒站以上流域（2992F km =) 1%P =的最大24h 设计面雨量为152mm ，其时程分配按1969年7月4日13时至5日13时的实测暴雨进行（表9-9),Δt 取3h ，可求得设计暴雨过程。
供热管网水力平衡计算及分析
供热管网水力平衡计算及分析1 问题的提出中南建筑设计院西区(生活区)集中低温热水采暖系统于1991年完成设计及施工，并于当年年底投入运行。
系统运行至今已有十年，大大改善了我院职工的生活条件。
但该热水采暖系统自运行之初起，就存在着热力失衡问题。
后随着用户的增加，管网作用半径的增大，随着燃煤蒸汽锅炉、汽-水换热器、热水循环泵运行效率的降低，也随着采暖系统阀件及沿程管道性能的弱化，采暖系统运行效率降低，热力失衡问题越来越严重，具体表现在管网末端用户的采暖效果越来越差。
为配合我院沿街开发的形势，院西区两栋临街多层住宅拆除，由于采暖用户(以下均指单栋或单元建筑)减少采暖外网须相应调整，此举可部分程度缓解采暖系统效果恶化情况，但热力管网水力失衡问题尚未得到解决。
2 管网水力计算及平衡分析基于上述原因，我们对院西区采暖热网进行水力计算及分析，拟采取水力平衡阀等技术措施对该采暖热网进行水力平衡，以期改善西区整体采暖效果。
2.1 计算条件已知条件(1)外网各环路管段管径及沿程长度，各单位采暖设计热负荷及总设计热负荷。
各环路用户采暖热负荷说“表1”表一1,34,7北大28单29单幼儿幼儿用户名称单元单元单元单元单元板元元园南园北热负荷126.1 126.1 160.0 51.0 33.6 44.1 38.0 70.7 70.7 78.2 (kw) 续表一3334357,1011,14中南海15,21用户名称 23户中单单元单元单元单元单元单元热负荷(kw) 55.7 60.9 60.9 155.8 184.7 184.7 527.6 115.0(2)各环路用户室采暖水系统所需资用压头，由各单体采暖设计图纸及资料获得，参见“表四”及“表五”中“用户所需资用压头”项。
假定条件:(1)由于锅炉及换热器效率的降低，根据该系统运行经验采暖供水最高温度为80?，最大供回水温差15,18?。
采暖供回水温度取80/60?。
(2)由于系统运行多年外管内壁粗糙度增大，外管内壁粗糙度取K=0.5mm。
各种水源各种条件下水力计算解析及实例
各种水源各种条件下水力计算解析及实例水力计算是水资源工程中的重要环节，准确的计算可以帮助工程师评估水源的供水能力和水力特性。
本文将对各种水源在不同条件下的水力计算进行解析，并提供实例说明。
1. 自流水源的水力计算自流水源是指可以自然流入输水工程的水源，例如溪流、河流等。
在进行水力计算时，需要考虑以下几个因素：- 水源的水量：通过对水位和流速的测量，可以确定水源的水量；- 水源的水头：水头是衡量水源供水能力的重要指标，可以通过测量水源的高差来计算；- 管道的水力特性：在自流水源的输水管道中，水力特性的确定可以通过实验或数值模拟方法得出。
以下是一个自流水源的水力计算实例：假设有一条水源自然流入一个水库，水库的水位为100米，水源的平均流速为2米/秒。
通过测量水库和水源之间的高差，可以计算出水源的水头为50米。
此时，可以利用水力公式计算水源向输水管道提供的水量和水压。
2. 泵站供水的水力计算泵站供水是指通过泵站将水源抽入输水工程中进行供水。
在进行水力计算时，需要考虑以下几个因素：- 泵站的抽水能力：通过泵的流量和扬程来确定泵站的抽水能力；- 输水管道的阻力：输水管道的阻力会影响泵站的供水能力，可以通过实验或计算方法进行估算；- 泵站的耗能：泵站在抽水过程中会消耗一定的能量，需要考虑泵站的效率问题。
以下是一个泵站供水的水力计算实例：假设有一个泵站，其泵的流量为100立方米/小时，扬程为50米。
通过计算泵站的抽水能力和输水管道的阻力，可以确定泵站的供水能力和水压。
3. 水源调蓄的水力计算水源调蓄是为了平衡供水和需水之间的差距而进行的水力调控措施。
在进行水力计算时，需要考虑以下几个因素：- 调蓄水源的容量：调蓄水源的容量决定了其可以调节的水量；- 调蓄水源的水头：水头是衡量调蓄水源调节能力的重要指标，可以通过测量水源的高差来计算；- 调蓄水源的供水时段：根据供水需求，确定调蓄水源的供水时段。
以下是一个水源调蓄的水力计算实例：假设有一个调蓄水源，其容量为立方米，水源的高差为20米。
案例分析——拦河溢流坝水力计算
某拦河溢流坝水力计算一、基本资料为了解决某区农田灌溉问题，于某河建造拦河溢流坝一座，用以抬高河中水位，引水灌溉。
相关资料有：1、设计洪水流量为550m3/s；2、坝址处河底高程为43.50m；3、由灌区高程及灌溉要求确定坝顶高程为48.00m；4、为减小建坝后的壅水对上游的影响，根据坝址处河面宽度采用坝的溢流宽度B=60m；5、溢流坝为无闸墩及闸门的单孔堰，采用上游面铅直的三圆弧段WES型实用堰剖面，并设有圆弧形翼墙；6、坝前水位与河道过水断面面积关系曲线，见图1；7、坝下水位与河道流量关系曲线，见图2。
二、水力计算任务1、确定坝前设计洪水位已知设计流量，则设计洪水位=坝顶高程+坝的设计水头H d 。
已知坝顶高程为48.00m ，求出H d 后，即可确定坝前设计洪水位。
溢洪坝设计水头d H可用堰流基本方程3/20Q σε=计算。
因式中0H ，ε及σ均与d H 有关，不能直接解出d H ，故用试算法求解。
2、确定坝身剖面尺寸坝顶上游曲线BO 段（参考教材p252图9.6）为三段圆弧组成，有关数据要求如下：10.5d R H = 20.2d R H = 30.04d R H =水平 10.175d b H = 20.276d b H = 30.2818d b H =坝顶下游OC 段曲线方程为 1.850.852dx y H = 接着是下游堰面直线段CD 段连接。
最后是反弧段DE 段连接，因下游坝高1 4.510a m m =<，故取坝末端圆弧半径为10.5R a =要求按上述计算结果绘制坝身剖面图。
3、绘制坝前水位与流量关系曲线不同水头H的溢流坝流量仍按3/20Q σε=计算。
因0A 为未知，无法计算0v 及0H ，故先取0H H ≈。
又因下游水位与Q 有关，尚无法判别堰的出流情况，可先按自由出流算出Q 后，再行校核。
对于自由出流，σ=1；根据0dH H ，由《水力计算手册》流量系数图查得m 值；侧收缩系数0010.2[(1)]k H n nbεζζ=--+可以计算。
采暖系统设计中水力平衡计算的分析
案例三：公共设施采暖系统设计
公共设施采暖系统设计
在公共设施采暖系统设计中，水力平衡计算的应用同样不可 或缺。公共设施通常包括图书馆、医院、商场等，这些场所 对采暖的需求也各不相同。通过水力平衡计算，可以确保这 些场所的采暖需求得到满足，同时避免能源浪费。
06
结论与展望
水力平衡计算在采暖系统设计中的重要性
采暖系统设计中水力平衡计 算的分析
汇报人： 2024-01-03
目录
• 引言 • 采暖系统基础知识 • 水力平衡计算方法 • 水力平衡计算在采暖系统设计
中的应用 • 水力平衡计算的实际案例分析 • 结论与展望
01
引言
研究背景
采暖系统在建筑能耗中占据重要地位 ，优化设计对降低能耗具有重要意义 。
提高系统稳定性
水力平衡计算能够确保采暖系统在运行过程中各分支路流量分配的稳 定性，避免出现局部过热或过冷的情况。
节能降耗
通过精确计算和调整，水力平衡计算有助于降低系统的能耗，减少不 必要的能源浪费。
提高居住舒适度
合理的水力平衡设计有助于提高室内温度的均匀性，提升居住舒适度 。
降低维护成本
准确的水力平衡计算有助于减少因流量分配不均导致的设备损坏，降 低维护成本。
3
按供热方式分类
分为集中供热系统、分散供热系统等。
水力平衡的基本概念
水力平衡是指采暖系统中各管 段或散热设备的流量与设计要 求一致，使得系统达到理想的 供暖效果。
水力失衡会导致供暖效果不佳 ，出现室温不均、能耗增加等 问题。
水力平衡的调节对于采暖系统 的性能和节能具有重要意义。
03
水力平衡计算方法
水力平衡计算是采暖系统设计的关键 环节，对系统运行效果和能耗具有直 接影响。
水力计算案例分析
案例一年调节水库兴利调节计算要求：根据已给资料推求兴利库容和正常蓄水位。
资料：(1)设计代表年(P=75%)径流年内分配、综合用水过程及蒸发损失月分配列于下表1,渗漏损失以相应月库容的1%计。
(2)水库面积曲线和库容曲线如下表2。
（3）V死=300万m3o表1水库来、用水及蒸发资料(P=75%)表2水库特性曲线解：本题为考虑水库水量损失时计算兴利库容和正常蓄水位的列表见表3计损失的年调节计算表，下面是表的各列数据来源的说明1，先不考虑损失情况，水库的兴利调节计算。
将表1中的来水量和用水量分别列入表3的第(2)、(3)列。
2,根据来水量和用水量计算出该月份的余、缺水分别列入第(4)、(5)列中。
2,根据表中数据可以看出该年为二次运用,且VK%所以V兴产Vz+S-Vs=4213(万m5)o4,将水库蓄水量列入表3的第6列。
5,根据V『l/2(V.+VQ将月平均蓄水量列入第(7)列。
6,由蓄水库容查表2水库特性曲线得各月平均水面面积，并将其列入表3的第(8)列7,将蒸发标准列入第(9)歹限蒸发损失水量二(8)X(9)+1000将所得数据列入第(10)列得各月蒸发损失量。
8,由条件可知渗漏损失以相应月库容的1%计。
所以由月库容乘上1%得各月的渗漏损失量列入(11)列。
9,总损失量由蒸发损失和渗漏损失构成。
所以(10)+(11)就是总损失量将其列入第(12)列。
10,将考虑损失后的各月用水量列入第(13)歹IJ,由来水量和考虑损失后的用水量可得出考虑损失后的余、缺水量分别列入(14)、(15)列11,同样根据余、缺水量可得该年是二次运用，且V ，V2,V 5<v 4所以VaV2+V 「Vs=4430.0312,将考虑损失后的蓄水量和弃水量分别列入（16）、（17）歹h13,校核检查结果是否正确。
水库经过充蓄和泄放到6月末，水库兴利库容应该放空，即放到死库容300万由表3可知计算正确。
再根据水量平衡方程EVU-EW 丁EW 桢-ZWo=0进行校核，即（2）-（3）-（12）-（17）=0,经校核计算结果正确。
