三相四线外接互感器电能表的接线方法

带电流互感器三相四线有功电度表的接线

相线（L1、L2、L3）和中线（N）分别接入电度表的相应端子。
接线步骤
准备工具和材料
安装电流互感器
连接导线
检查与测试
准备所需工具如螺丝刀、导线等，以及电度表、
电流互感器等材料。
根据现场情况选择合适的位置安装电流互感器，
确保其稳定可靠。
使用适当规格的导线将电度表与电流互感器连接起来，注意极性要求。
在电力系统中，电流互感器用于将高压线路中的大电流按比例缩小，以便于安装和校验电流表、功率表等仪表。
电流互感器的选择
根据测量和保护装置的要求选择合适的电流互感器变比。
根据系统的谐波含量选择合适的磁芯材料和绕组结构，以减小误差。
根据线路的电压等级和电流大小选择合适的额定电压和额定电流。
保护措施
电度表应采取保护措施，如加装防尘罩、防水设施等，以防止损坏和误操作。
电度表的校准
校准周期
电度表应定期进行校准，以确保测量准确性和可靠性。
校准方法
电度表的校准方法包括实验室校准和现场校准，应根据实际情况选择合适的校准方法。
误差分析
电度表校准后应对误差进行分析，找出误差原因并进行调整，以确保测量准确性。
电流互感器故障
互感器损坏
如果互感器损坏，会导致电度表读数不准确或无读数。解决方案是更换损坏的互感器。
互感器饱和
如果互感器饱和，会导致电度表读数不准确。解决方案是检查并确保互感器的额定电流符合要求。
电度表故障
电度表损坏
如果电度表损坏，会导致无读数或读数不准确。解决方案是更换损坏的电度表。
电度表误差超差
将电压线接入电度表的2和4端子，注意区分相线和中性线。

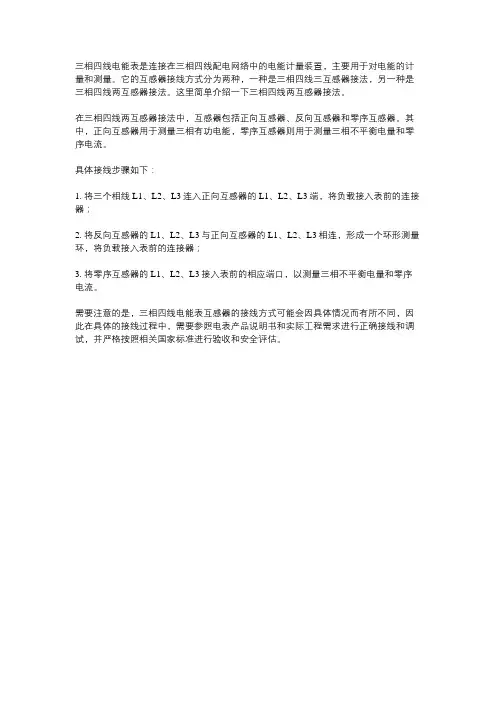

三相四线互感器电表接法

三相四线电能表是连接在三相四线配电网络中的电能计量装置，主要用于对电能的计量和测量。

它的互感器接线方式分为两种，一种是三相四线三互感器接法，另一种是三相四线两互感器接法。

这里简单介绍一下三相四线两互感器接法。

在三相四线两互感器接法中，互感器包括正向互感器、反向互感器和零序互感器。

其中，正向互感器用于测量三相有功电能，零序互感器则用于测量三相不平衡电量和零序电流。

具体接线步骤如下：
1. 将三个相线L1、L2、L3连入正向互感器的L1、L2、L3端，将负载接入表前的连接器；
2. 将反向互感器的L1、L2、L3与正向互感器的L1、L2、L3相连，形成一个环形测量环，将负载接入表前的连接器；
3. 将零序互感器的L1、L2、L3接入表前的相应端口，以测量三相不平衡电量和零序电流。

需要注意的是，三相四线电能表互感器的接线方式可能会因具体情况而有所不同，因此在具体的接线过程中，需要参照电表产品说明书和实际工程需求进行正确接线和调试，并严格按照相关国家标准进行验收和安全评估。

三相电表的接线方法

三相电表的接线方法随着我国电力行业的不断发展，三相电表的应用越来越广泛。

三相电表是一种用于测量三相电源电能的仪表，它可以为工业、商业和住宅用户提供准确的电能计量。

然而，对于很多人来说，三相电表的接线方法还是一个难题。

本文将介绍三相电表的接线方法，帮助读者更好地了解和应用它。

一、三相电能表的基本结构三相电能表是由电动机、计量机构、显示器和外壳组成的。

其中，电动机是三相异步电动机，它的转速随着电源电压和负载电流的变化而变化。

计量机构是用于测量电能的部分，它包括电压变压器、电流互感器和计量机构。

显示器是用于显示电能的数字显示器，它可以显示电能的实时值、累计值和功率因数。

外壳则是用于保护电能表内部部件的壳体，它通常采用防火材料制成。

二、三相电能表的接线方法三相电能表的接线方法是根据不同的电源类型和负载类型来确定的。

通常，三相电能表可以分为两种类型：三相三线制和三相四线制。

以下分别介绍它们的接线方法。

1、三相三线制接线方法三相三线制接线方法适用于三相电源中没有中性线的情况。

它的接线方式如下：(1)将三相电源的三根相线A、B、C分别接到电能表的三相线接线端子1、2、3上。

(2)将电能表的电流互感器的三根接线A1、B1、C1分别接到负载的三相线A、B、C上。

(3)将电能表的电压变压器的三根接线A2、B2、C2分别接到负载的三相线A、B、C上。

(4)将电能表的中性线N与地线连接。

2、三相四线制接线方法三相四线制接线方法适用于三相电源中有中性线的情况。

它的接线方式如下：(1)将三相电源的三根相线A、B、C分别接到电能表的三相线接线端子1、2、3上。

(2)将电能表的电流互感器的三根接线A1、B1、C1分别接到负载的三相线A、B、C上。

(3)将电能表的电压变压器的三根接线A2、B2、C2分别接到负载的三相线A、B、C上。

(4)将电能表的中性线N与三相电源的中性线相连。

(5)将电能表的地线连接到地线。

三、注意事项在进行三相电能表的接线时，需要注意以下几点：1、接线前应检查电源和负载的电压、电流、频率等参数是否符合电能表的要求。

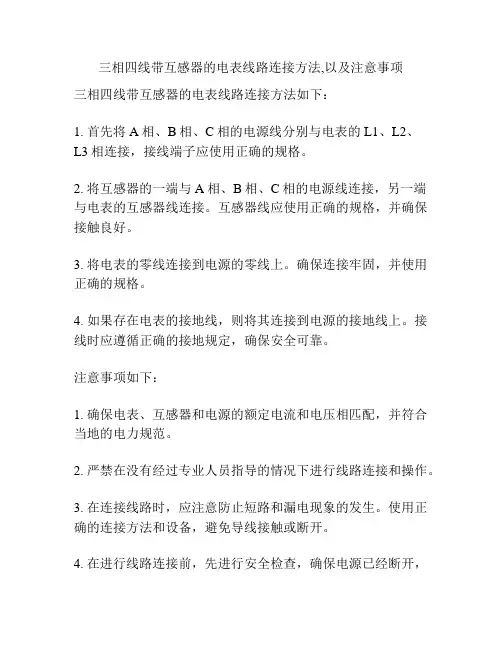

三相四线带互感器的电表线路连接方法,以及注意事项

三相四线带互感器的电表线路连接方法,以及注意事项
三相四线带互感器的电表线路连接方法如下：
1. 首先将A相、B相、C相的电源线分别与电表的L1、L2、
L3相连接，接线端子应使用正确的规格。

2. 将互感器的一端与A相、B相、C相的电源线连接，另一端与电表的互感器线连接。

互感器线应使用正确的规格，并确保接触良好。

3. 将电表的零线连接到电源的零线上。

确保连接牢固，并使用正确的规格。

4. 如果存在电表的接地线，则将其连接到电源的接地线上。

接线时应遵循正确的接地规定，确保安全可靠。

注意事项如下：
1. 确保电表、互感器和电源的额定电流和电压相匹配，并符合当地的电力规范。

2. 严禁在没有经过专业人员指导的情况下进行线路连接和操作。

3. 在连接线路时，应注意防止短路和漏电现象的发生。

使用正确的连接方法和设备，避免导线接触或断开。

4. 在进行线路连接前，先进行安全检查，确保电源已经断开，
并使用合适的工具进行操作。

5. 在完成线路连接后，进行必要的测试和检查，确保线路连接正确，并使用电表进行测试以确认电表的正常工作。

6. 如果不确定线路连接方法或有任何问题，请咨询专业电工进行指导和帮助。

带电流互感器的三相四线有功电能表的接线课件

总结词
接线错误是导致电能表故障的主要原因之一，常见的故障现象包括不计量、计量不准确、电压异常等。
详细描述
接线错误通常是由于接错线、螺丝松动、接触不良等原因引起的。处理方法包括检查接线是否正确、紧固螺丝、清洁触点等，以确保接线良好。
电流互感器变比选择不当的问题及解决方案
总结词
电流互感器变比选择不当会导致计量不准确或误差较大，影响计费的公正性和准确性。
操作前应先关闭电源，并使用验电器确认电源已断开。
操作时应穿戴绝缘手套、绝缘鞋等个人防护装备。
操作时应使用合适的工具，避免使用金属工具或湿手接触带电体
。
防止触电的措施
在操作过程中，应保持与带电体的安全距离，避免直接接触。
对于裸露的线头或接线端子，应使用绝在接线过程中，应确保接线端子螺丝拧
缘胶带进行包裹。
步骤三：接线将电源线接入电能表的对应端子。
将电流互感器的二次侧接入电能表的对应端子。
接线操作演示步骤
步骤四：检查与测试检查接线是否牢固，无短路、断路现象。
对电能表进行测试，确保正常工作。
接线操作演示注意事项
注意事项一：安全第一
操作过程中应始终保持断电状态，确保安全。
使用合适的工具进行操作，避免使用不合适的工具造成损坏或安全事故。
接线操作演示注意事项
01
注意事项二：正确接线
02
确保电源线与电流互感器接入正确的端子，避免接错导致设备
损坏或测量误差。
确保接线牢固，避免出现松动或脱落现象。
03
接线操作演示注意事项
注意事项三：测试与检查
1
2
在完成接线后应进行测试，确保设备正常工作。
3
对设备进行定期检查，确保其长期稳定运行。

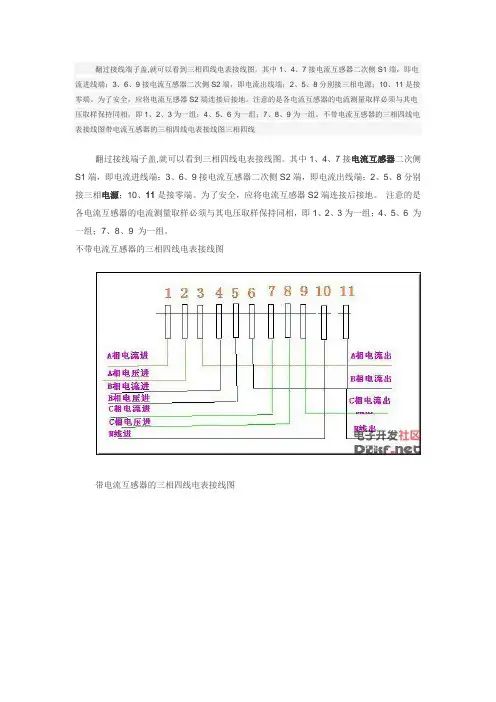

三相表的各种接法

翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。

不带电流互感器的三相四线电表接线图带电流互感器的三相四线电表接线图三相四线
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。

不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。

单相和三相四线电能表接线方法实例,超实用

电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

以下以实物图表方法展示一部分接线实例：三相四线电度表互感器接线方式（电源从p2进）三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式电源线从互感器p2进的接线方式单相电能表接线电源线从互感器p1进的接线方式3个单相电度表互感器接线有功电表、无功电表接线电源线从p2穿过(逆穿)接线图3个单相电度表互感器接线电源线从p1穿过(顺穿)接线图使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。

对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。

另外，负载的用电量要在电能表额定值的10%以上，否则计量不准。

甚至有时根本带不动铝盘转动。

所以电能表不能选得太大。

若选得太小也容易烧坏电能表。

带电流互感器的三相四线有功电能表的接线

互感器的作用
隔离高电压、大电流，保证了人员和仪表的安全。正常情况下，二次侧的电压、电流都很小，并且二次侧有一端保护接地。
减少了仪表的制造规格。经电流互感器、电压互感器接入式电能表，电流二次回路均以5A为主，电压二次回路均以 100V为主。
电能计量装置各部分的作用
电压二次回路是指电压互感器的二次线圈、电能表的电压线圈以及连接二者的导线所构成的回路。由于连接导线阻抗等因素的影响，电能表电压线圈上实际获得的电压值往往都小于额定值，电能表因欠压会转慢，即二次回路电压降的大小直接影响电能计量的准确度。
IA U A ；IB U B ；IC U C
三相四线有功电能表反应的功率为三相负载消耗的有功功率： P P1 P2 P3
U AI A cosA U B I B cosB UC IC cosC
电能表的读数为负载消耗的总有功电能。
带电流互感器的三相四线有功电能表的正确接线
高压供电（一般10KV及以上），低压侧计量。即在变压器出线处计量。
低压供电（一般220/380v），低压侧计量。即低压居民用户。
电能计量方式
电能计量方式
带电流互感器的三相四线有功电能表的正确接线
带电流互感器的三相四线有功电能表的正确接线
低压供电方式为三相者，应安装三相四线有功电能表，有考核功率因数要求者，应加装三相无功电能表。高压计量，中性点有效接地系统应采用三相四线有功、无功电能表。
九、电能表应牢固地安装在电能计量柜或计量箱体内。
电能表的安装
电能表的安装
周围环境应干净明亮，不易受损、受震，无磁场及烟灰影响。
装表点的气温应不超过电能表标准规定的工作温度范围。

带电流互感器三相四线有功电度表的接线ppt正式完整版

1、类别代号：D——电能表
2、级别代号：1）表示相线：D——单相；S— —三相三线；T——三相四线
2）表示用途分类：B——标准；D——多功能； M——脉冲；S——全电子式；X——无功
3）设计序号用阿拉伯数字表示
4）派生号，以下几种表示方法：T——湿热、干燥两用；G——高原用；H——船用；F—化工防腐用
三、铭牌主要参数
1、计量单位名称或符ቤተ መጻሕፍቲ ባይዱ：如：有功电能表为“千瓦· 时”或“KWh”；无功电能表为“千乏·时” 或“Kvarh”
２、基本电流和额定最大电流。如：1.5(6)A，即电能表的基本电流为1.5A，额定最大电流为6A。
对于三相电能表还应在前面乘以相数，如3× 1.5(6)A。
3、参比电压。对于三相三线电能表以相数乘以线电压表示，如3 ×380V；对于三相四线电能表则以相数乘以相电压/线电压表示，如3 ×220/380V；对于单相电能表则以电压线路接线端上的电压表示，如 220V。
4、电能表常数。指的是电能表记录的电能和相应的转数或脉冲数之间关系的常数。有功电能表以 Wh/r(imp)或r(imp)/KWh形式表示；无功电能表以 varh/r(imp)或r(imp)/Kvarh形式表示。
5、准确度等级。以记入圆圈中的等级数字表示，如 ①，②，计量误差分别为±1%，±2%
四、电流互感器
带电流互感器三相四线有功电度表的接线
目录
一、电度表的分类二、国产电度表的型号含义三、铭牌主要参数四、电流互感器五、经电流互感器电度表接线六、用电度数
一、电度表的分类
一、按结构原理分：电气机械式电能表和
电动型则主要用于测量直流电能。
电子数字式电能表 1、劳保穿戴整齐，遵守安全操作规程

各种三相四线电表接线图

各种三相四线电表接线图
翻过接线端子盖，就可以看到接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其
电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。

不带电流互感器的三相四线电表接线图
on
J
r
“Il“
1
丫龙壬*書卜：sRuz_ com
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接議图（正在努力制作）
二相四线外接互感器的电能表接线国
技术站ji 書hu 爸
・
com
A *
B
►-
C A pm
三相四线电度表
A
B
C
N
瀝B相C相零线
AW 卯B 肓
日。

三相四线制电能表接线

子分别接入 U A 、UB 、UC ，电能表的电流端子分别反极性接入 IC 、 I A 、 IB 。
其它组的具体判别方法由于篇幅原因不再赘述。
2
图 2 第１大组第１小组 6 种接线的 arg U A*/IA*变化范围
5 接线方式判别举例
四线电能表的接线方式将是以后研究的方向。
例：某用户，经检查发现其计量回路不存在断线
-IB
-IC
f －180°
当功率因数角 f 在-30°到+60°之间变化
时，第
1
大组第
1
小组的
6
种接线的
argU
* A
I
* A
的
变化范围，可以用图 2 中编号为 1 至 6 的长方形
所对应的区间表示。长方形内的编号与表 5 中的
编号一致。每一长方形两侧所对应的角度表示功
率因数角 f 在-30°到+60°之间变化时，所对应
UB 、UC 和 IA 、 IB 、 IC 。
（2）如果
argU
* A
I
* A
在两个长方形内，则需要根
据
负荷性质判定接
线方式。例如
argU
* A
I
* A

100
时，
argU
* A
I
* A
在
1
号长方形和
2
号长方形内，当
负荷为容性时判定为电能表的电压端子分别接入
U A 、 UB 、UC ，电能表的电流端子分别接入 IB 、 IC 、I A ；当负荷为感性时判定为电能表的电压端
0 引言
三相四线电能表能够准确地计量三相四线电路的电能，应用十分广泛。三相四线电能表的接线并不复杂，但在实际安装接线中由于接线端子较多，容易产生接线错误，特别是采用经互感器的间接接入方式时，更易造成接线错误[1、2]。而接线错误的电能表不能保证其计量结果与实际功率相符（例如三个元件分别引入 U A 和 I A ， UB 和 IC ，UC 和 IB 时，电能表的计量结果为 0）。有些用电单位甚至通过改变电能表的接线方式来达到窃电的目的[3、4]。因此，检查电能表接线是否正确是电能表现场校验的重要内容。

三相有功电能表与电流互感器配合使用

三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。

配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。

（1）三相三线有功电能表配电流互感器的接线
①DS型三相三线有功电能表配电流互感器的接线。

DS型三相三线有功电能表配电流互感器的接线原理如图1所示。

图1 DS型三相三线有功电能表配电流互感器的接线原理图
②DS型三相三线有功电能表配电压互感器、电流互感器的接线。

DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。

图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图
（2）DT型三相四线有功电能表配电流互感器的接线DT型三相四线有功电能表配电流互感器的接线原理如图3所示。

%
图3 DT型三相四线有功电能表配电流互感器的接线原理图。

单相和三相四线电能表接线方法实例

单相和三相四线电能表接线方法实例
电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

以下以实物图表方法展示一部分接线实例：
三相四线电度表互感器接线方式（电源从p2进）
三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式。
