vmware ESXI5.1中配置虚拟共享磁盘
VM共享磁盘创建及挂载
Vmware创建共享磁盘详细步骤1，在将vmware安装的文件夹下创建sharedisks文件夹：2,运行—cmd，打开DOS窗口，切换至Vmware安装的目录，然后执行vmware-vdiskmanager.exe -c -s 20480M -a lslogic -t 2G:\vm\VMware\sharedisks\sharedisk-1.vmdk如果是win7系统会提示没有权限，解决办法很简单，将VMware以管理员身份运行就OK正在创建：3，在我们之前新建的目录sharedisks可看到新生成的两个文件4，配置虚拟机选择 Hard Disk,然后选择 Add..选择 Use an exiting virtual disk,然后点击 Next点击 Browse …,选择我们设置好的共享磁盘点击 Finish这里我们选择 Keep Exiting Format ,如果有需要，可以选择 Convert 进行格式转换选中我们刚建好的磁盘，然后点击 Advanced…选择 SCSI 1：1 不和系统磁盘在一个通道上面点击 OK 即可完成本台设备win2003-1的磁盘添加。
5,配置虚拟机文件，两个节点都要配置找到虚拟机的目录，用记事本打开VMX文件在下方添加diskLib.dataCacheMaxSize = "0"diskLib.dataCacheMaxReadAheadSize = "0"diskLib.DataCacheMinReadAheadSize = "0"diskLib.dataCachePageSize = "4096"diskLib.maxUnsyncedWrites = "0"disk.locking = "false"scsi0:1.deviceType = "disk"scsi0:1.SharedBus = "Virtual"scsi0:1.shared = "true"然后重启两个虚拟机，fdisk -l 查看，是否都已挂载该共享磁盘。
vmware ESXI 添加共享磁盘
To configure a shared virtual disk by setting the multi-writer flag:1.Create a virtual disk to be shared using any acceptable approach.For example, through the vSphere Client:a.Create a new disk for a virtual machine on a VMFS data store:b.In the Create a Disk window, for ESX/ESXi versions earlierthan 5.0, click Support clustering features such as FaultTolerance to create the new virtual disk in the requiredformat, eager zeroed thick.InESXi 5.x versions, the Create a Disk window provides Thick Provision Lazy Zeroed, Thick Provision Eager Zeroed, and Thin Provision options under Disk Provisioning. Be sure to select Thick Provision Eager Zeroed. Also, note that the documentation may refer to this as Flat pre-initialized.c.Choose a Virtual Device Node setting, such as SCSI (1:0). Makea note of it, as it is required later.2.Add the multi-writer flag to configure sharing.Note: Do not change the SCSI Controller's SCSI Bus Sharing options.Keep the default selection, None.a.Power off the virtual machine.b.In the . vmx file that defines the virtual machine, add anentry similar to:scsiX:Y.sharing = "multi-writer"where X is the controller ID and Y is the disk ID on thatcontroller. The setting screen of a virtual machine showsthese values.Add this setting for each virtual disk that you want to share.For example, to share four disks, the configuration file entries look like this:scsi1:0.sharing = "multi-writer"scsi1:1.sharing = "multi-writer"scsi1:2.sharing = "multi-writer"scsi1:3.sharing = "multi-writer"c.Save the .vmx file and power on the virtual machine.d.In the vSphere Client, power off the virtual machine, go toEdit Settings > Options > Advanced > General > Configuration Parameters. Add rows for each of the shared disks and settheir values to multi-writer.3.Add this disk to another virtual machine:a.In the vSphere Client inventory, right-click the virtualmachine and click Edit Settings.b.Click the Hardware tab and click Add.c.Select Hard Disk and click Next.d.Select Use an Existing Virtual Disk.Note: You do not need to create a disk because the disk isalready created.4.Enable sharing on this virtual machine, using one of the approacheslisted in step 2.。
Esxi下虚拟机共享磁盘
技术文档
Vmware ESXi4.1 共享磁盘
一． 二． 三．
3.3 编辑虚拟机的 VMX 文件.............................................................................................................. 4
3.4 给虚拟机添加硬盘......................................................................................................................... 5
3.1 开户主机的 SSH 服务 ................................................................................................................... 2
3.2 配置共享磁盘................................................................................................................................. 4
使用 Vsphere Client 登录到主机，选中主机，选择右侧配置标签中的“配置”标签，再选择“安全配置文 件”，然后点击右上角的“属性”按钮，如图一。
主机与VMWare虚拟机文件共享的几种方法
主机与VMWare虚拟机文件共享的几种方法一、虚拟机映射到宿主机在虚拟机关机的状态下，双击右侧设备栏里硬盘，在弹出的窗口中单击“实用程序“，选择“映射”。
打开映射虚拟磁盘的窗口，其中的“卷”就是你希望映射虚拟机中的哪个分区到主机，如果需要更改虚拟机中的内容，就去掉下面的勾，否则只能读不能写。
（如果不选择只读模式，会问你这有风险，是否继续，选是）。
其他的内容不需要更改，“确定”后就可以在主机的我的电脑里直接访问了。
这时要再启动虚拟机的话，切记要先在“实用程序”中选择“断开映射”，否则会弹出错误的。
优点：不必打开虚拟机，即可在主机上使用虚拟机中的磁盘文件。
缺点：只能在虚拟机关机状态下使用，不能在开机状态下实现主机与虚拟机的文件共享。
二、宿主机映射到虚拟机打开VMWare，启动虚拟系统后：1、添加共享的目录按下Ctrl+D打开“虚拟机设置”，点“选项”，选择“共享文件夹”，再点右边的“添加”名称随意设，点“浏览”选择要共享的目录若不想误删文件，可同时勾上“只读”--“完成”，没有选“只读”时可以在虚拟系统中对设置共享的文件夹进行修改2、在虚拟机系统中启用共享右击虚拟系统中的“我的电脑”，点“映射网络驱动器”“驱动器”随意设，只要不冲突就行了点“浏览”选择刚才设置共享的目录(注意它是在“VMWare Shared Folders”里，一直展开就可以看到，可能要等一会儿)-“确定”然后开始连接，连接好后在“我的电脑”里就会多了一个“网络驱动器”，打开后就可以访问共享目录了，没有设置“只读”的话就可以往里面放东西了优点：主机与虚拟机可同时共享文件夹。
另外还有两种方法，一是通过模拟局域网共享文件，二是在虚拟机设置中添加磁盘，但这两种方式都不是太理想，存在一些问题。
VMware创建共享磁盘(图行-详细)
VMware 添加共享磁盘Host主机：Windows操作系统Guest虚拟机: linux操作系统VMware版本：VMware-workstation-6.5.4安装方式：图形界面一，创建虚拟硬盘：1，创建两台虚拟机2，为1号虚拟机添加硬盘（未说明的均默认设置）打开setting选项——选择Add——选择Hard Disk————勾选——设置大小，可勾选Allocate——设定路径、名称（名称设定为sharedisk1.vmdk）同样的方法再添加一块。
3，设置设备端口回到setting界面——选择sharedisk1————设定端口为SCSI 1:0——确定 为sharedisk2设置端口为SCSI1：1记住两块硬盘的添加顺序（2号机添加的顺序要和一号机器一样）4，为2号机添加硬盘打开setting选项——选择Add——选择Hard Disk————选择1号机刚刚创建的sharedisk1，同时勾选——finish同样的操作添加sharedisk2按照步骤3，更改2号机硬盘端口号注意：vm 6.5要创建共享磁盘，必须勾选Inependent ,否则无法更改端口号。
注意：两个机器磁盘的添加顺序一定要相同，如下图可以验证，如果不相同用步骤4重新为两个机器添加。
二, 修改配置文件打开虚拟机安装目录，用记事本打开&&&&&.vmx文件（&&&&&为你虚拟机名）在文件尾部找到scsi1.present = "TRUE"行，修改该行以下信息为：scsi1.present = "TRUE"scsi1:0.present = "TRUE"scsi1:0.fileName = "sharedisk.vmdk"scsi1:0.mode = "independent-persistent"scsi1:0.writeThrough="TRUE"scsi1:0.sharedBus="virtual"scsi1:0.deviceType = "disk"scsi1:1.present = "TRUE"scsi1:1.fileName = "sharedisk2.vmdk"scsi1:1.mode = "independent-persistent"scsi1:1.writeThrough="TRUE"scsi1:1.sharedBus="virtual"scsi1:1.deviceType = "disk"diskLib.dataCacheMaxSize = "0"diskLib.dataCacheMaxReadAheadSize = "0"diskLib.dataCacheMinReadAheadSize = "0"diskLib.dataCachePageSize = "4096"diskLib.maxUnsyncedWrites = "0"disk.locking = "FALSE"scsi1.virtualDev = "lsilogic"将修改过的部分，复制到另一台虚拟机配置文件相同位置。

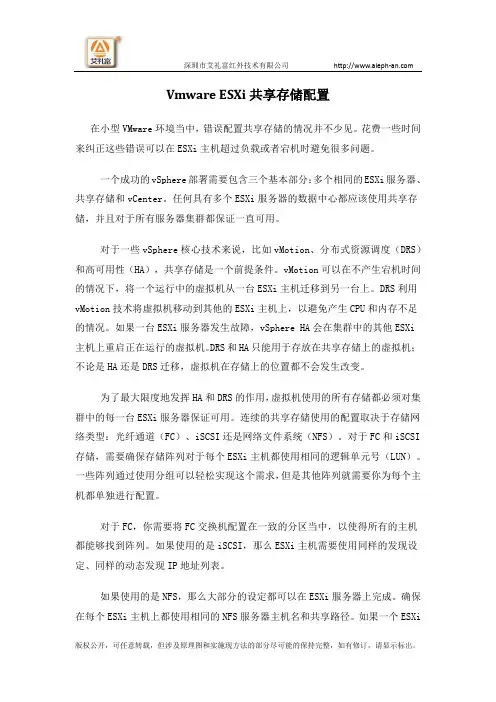

Vmware ESXi共享存储配置
Vmware ESXi共享存储配置在小型VMware环境当中，错误配置共享存储的情况并不少见。
花费一些时间来纠正这些错误可以在ESXi主机超过负载或者宕机时避免很多问题。
一个成功的vSphere部署需要包含三个基本部分：多个相同的ESXi服务器、共享存储和vCenter。
任何具有多个ESXi服务器的数据中心都应该使用共享存储，并且对于所有服务器集群都保证一直可用。
对于一些vSphere核心技术来说，比如vMotion、分布式资源调度（DRS）和高可用性（HA），共享存储是一个前提条件。
vMotion可以在不产生宕机时间的情况下，将一个运行中的虚拟机从一台ESXi主机迁移到另一台上。
DRS利用vMotion技术将虚拟机移动到其他的ESXi主机上，以避免产生CPU和内存不足的情况。
如果一台ESXi服务器发生故障，vSphere HA会在集群中的其他ESXi 主机上重启正在运行的虚拟机。
DRS和HA只能用于存放在共享存储上的虚拟机；不论是HA还是DRS迁移，虚拟机在存储上的位置都不会发生改变。
为了最大限度地发挥HA和DRS的作用，虚拟机使用的所有存储都必须对集群中的每一台ESXi服务器保证可用。
连续的共享存储使用的配置取决于存储网络类型：光纤通道（FC）、iSCSI还是网络文件系统（NFS）。
对于FC和iSCSI 存储，需要确保存储阵列对于每个ESXi主机都使用相同的逻辑单元号（LUN）。
一些阵列通过使用分组可以轻松实现这个需求，但是其他阵列就需要你为每个主机都单独进行配置。
对于FC，你需要将FC交换机配置在一致的分区当中，以使得所有的主机都能够找到阵列。
如果使用的是iSCSI，那么ESXi主机需要使用同样的发现设定、同样的动态发现IP地址列表。
如果使用的是NFS，那么大部分的设定都可以在ESXi服务器上完成。
确保在每个ESXi主机上都使用相同的NFS服务器主机名和共享路径。
如果一个ESXi主机使用NFS服务器的IP地址，另外一个使用主机名，而第三台ESXi主机使用全限定名，那么vCenter将认为它们使用的是不同的数据存储。
配置共享虚拟磁盘
配置共享虚拟磁盘1、把两台准备好的虚拟机关机（这里以exchange1和exchange2为例），然后找到其中一台虚拟机（exchange1），点击编辑设置，如下所示：2、点击添加，然后选择硬盘，点击下一步：3、选择“创建新的虚拟磁盘”，点击下一步：5、这里要注意了：我们应该先建仲裁盘，仲裁盘一般设置5G即可。
为什么先设置仲裁盘呢？因为在MSCS控制台里新建一个群集时，系统会默认把第一块共享磁盘配置为仲裁盘，这样的话，我们就不需要再更改了，可以简化操作步骤。
具体设置如下所示：6、这里也要注意：选择虚拟设备节点的时候，一定选SCSI(0:x)开头的，即不能和操作系统盘的虚拟设备节点在同一个SCSI适配器上，所以这里一般按顺序会选择SCSI （1:0），如下图所示：7、点击完成即可：8、继续按同样的步骤添加第二块共享磁盘，有一点要注意的是：在虚拟设备节点里，应该选择SCSI(1:1)，因为刚刚第一块已经是SCSI(1:0)：9、两块硬盘添加完成后，再回到编辑设置，找到刚刚新建的SCSI控制器1（添加完硬盘后会自动添加），然后在右边把虚拟的复选框选中，如下图所示，点击完成：10、找到另外一台虚拟机（exchange2），同样的方法添加硬盘，不同的地方在于这里是选择使用现有的虚拟磁盘，如下图所示：11、然后通过浏览路径，找到刚刚配置好的那一台虚拟机（exchange1）的磁盘存放路径（若不记得存放的路径，可以通过编辑设置，然后选择磁盘，即可在右上角的磁盘文件那里会有显示磁盘的存放路径），选择虚拟磁盘，如下图所示，这里先选择5G大小的仲裁盘：12、还有一点也是要注意的是：选择虚拟机设备节点的时候，一定要和刚刚配置好的那台虚拟机（exchange1）的节点要一一对应，比如，仲裁盘在刚刚那台配好的虚拟机（exchange1）上是选择SCSI(1:0)，这里又选择了这个仲裁盘，所以在选择虚拟机设备节点到时候也要选择SCSI(1:0)，第二块盘也是这样，以此类推：13、再把SCSI控制器更改下，选择虚拟，点击确定即可：。
VMware虚拟机共享文件夹的设置与VW Tool的安装
VMware虚拟机共享文件夹的使用图解设置之前必须已安装VWware tools ，
启动系统后，菜单“VW”→“install VWware tools”
安装Tool 完毕后，进行一下操作。
VMware与本机之间共享数据的方法有很多，“共享文件夹”就是常用方式之一，很简单的几步操作就可以实现数据共享的。
１、选择菜单“虚拟机”→“设置”
２、“选项”→“共享文件夹”，添加一个本机目录并且设置为“总是启用”，共享的名字随便起，没关系的。
３、在虚拟机中，右键点击我的电脑，选择“映射网络驱动器”。
４、“浏览”→“Vmware Shared Floders”，找到本机共享的那个文件新夹。
５、在虚拟机的“我的电脑”中看看，是不是多出一个网络硬盘出来了，打开就可以操作了！。
虚拟机环境下使用共享磁盘
引用
scsi1.present = "true"
scsi1.sharedBus = "virtual"
scsi1.virtualDev = "lsilogic"
scsi1:0.mode = "independent-persistent"
scsi1:0.deviceType = "scsi-hardDisk"
4、2GBsparse
此外，有一个叫做2GBsparse的特殊格式。2GBsparse将磁盘分割成多个磁盘，每个磁盘的最大值是2GB。例如，有20GB磁盘空间的虚拟机可以划分为10个2GB的磁盘。VMware Workstation和VMware Server可以使用这种格式，不过除非你第一次输入thick或thin disk格式，否则不能在ESX主机上以这种格式启动虚拟机。这种格式有时用于将较大的VMware ESX磁盘分解成较小的磁盘，利于复制到其他ESX主机或物理媒介，因此这样的磁盘能交付到任何地方。
四、决定使用哪种虚拟磁盘文件类型
因此你的虚拟机该使用何种磁盘？如果你关注VMFS上的磁盘空间，就使用thin disk。如果你关注安全，也想在初次磁盘写入时性能较好就使用eager zeroed thick disk。注意，一旦完成对新磁盘块的初次写入，所有类型的磁盘性能都一样。如果你在虚拟机里运行的应用是感知SAN的，并且需要直接访问SAN LUN，或如果你使用像Microsoft Clustering Server这样的需要两个虚拟机的集群解决方案访问相同的磁盘文件，就使用RDM。
添加结果如下：
※ 给参与构建集群的虚拟客户机进行一次相同的操作。
教你如何设置VMware共享文件夹
通过共享文件夹，你可以方便的在虚拟机和宿主机之间共享文件。
如果你想用共享文件夹，你必须在客户机中安装与VMworkstation版本相同的vm-tools并且在你的虚拟机设置中指定共享目录。
VMware Workstation 5包含了性能增强了的共享文件夹功能。
你能够使用共享文件夹功能在以下客户操作系统中：Windows Server 2003Windows XPWindows 2000Windows NT 4.0拥有2.4版或更高版本核心的Linux不支持98客户机为一个虚拟机设置一个或者多个共享文件夹，确信虚拟机和Workstation是断开的，点击它的选项卡激活虚拟机（在收藏夹中）。
选择虚拟机〉设置〉选项并点选共享文件夹选项。
你能在列表中添加一个或者多个目录。
那些目录可以在宿主机上或者宿主机能够访问到的网络上。
在Windows宿主机中添加共享文件夹1.选择虚拟机〉设置2.选择选项3.点选共享文件夹4.点击Add按钮打开共享文件夹向导并点下一步5.输入共享文件夹名字和位置并点下一步Name ——这个名字将出现在虚拟机内Host folder ——在宿主机中你想共享的文件夹路径。
可以通过输入路径名字或浏览到目录确定路径。
6.确定共享文件夹属性。
Enable this share ——选择这个选项来启用共享文件夹功能。
不选择这个选项将禁用这个共享文件夹但不从虚拟机配置中删除它。
你可以添加一个共享文件夹在列表中但不马上启用它。
你以后也能够随时在列表中点选启用这个共享文件夹，点属性按钮钩选属性对话框的启用文件夹选项即可。
Read-only ——这个选项用来防止虚拟机改变宿主机文件系统中的共享文件夹里的内容。
访问被宿主机权限设置所配置的共享文件夹中的文件。
Disable after this session ——选择这个选项当虚拟机关机或挂起时禁用虚拟机连接到共享文件夹。
不选择这个选项共享文件夹将总是能用。
VM共享磁盘创建及挂载
Vmware创建共享磁盘详细步骤1，在将vmware安装的文件夹下创建sharedisks文件夹：2,运行—cmd，打开DOS窗口，切换至Vmware安装的目录，然后执行vmware-vdiskmanager.exe -c -s 20480M -a lslogic -t 2“E:\VMware\sharedisks\sharedisk-1.vmdk”如果是win7系统会提示没有权限，解决办法很简单，将VMware以管理员身份运行就OK正在创建：3，在我们之前新建的目录sharedisks可看到新生成的两个文件4，配置虚拟机选择 Hard Disk,然后选择 Add..选择 Use an exiting virtual disk,然后点击 Next点击 Browse …,选择我们设置好的共享磁盘点击 Finish这里我们选择 Keep Exiting Format ,如果有需要，可以选择 Convert 进行格式转换选中我们刚建好的磁盘，然后点击 Advanced…选择 SCSI 1：1 不和系统磁盘在一个通道上面点击 OK 即可完成本台设备win2003-1的磁盘添加。
5,配置虚拟机文件，两个节点都要配置找到虚拟机的目录，用记事本打开VMX文件在下方添加diskLib.dataCacheMaxSize = "0"diskLib.dataCacheMaxReadAheadSize = "0"diskLib.DataCacheMinReadAheadSize = "0"diskLib.dataCachePageSize = "4096"diskLib.maxUnsyncedWrites = "0"disk.locking = "false"scsi0:1.deviceType = "disk"scsi0:1.SharedBus = "Virtual"scsi0:1.shared = "true"然后重启两个虚拟机，fdisk -l 查看，是否都已挂载该共享磁盘。
为虚拟机创建共享磁盘
配置时候需要用到共这可根据实际情况选虚拟机配置，规范文件，话框中设置计算机名称，■ 河北 王春海 赵艳磁盘。
创建共享磁盘具体配置下面介绍关键的配置步骤，本文以vSphere 6.5为图1 从模板部署虚拟机图2 设置计算机名称中做故障转移群集不需要仲“厚的虚拟默认情况下，列器”，用在下拉列表中SCSI使：“确定”虚控享”下拉列表中选择“虚拟”。
13.修改WS16R2-A2虚拟机的设置，添加硬盘选择“现有硬盘”，在“选择文件”对话框浏览选择WS16R2-A1虚拟机目录中的WS16R2-A1_1.vmdk虚拟硬盘文件，这是在WS16R2-A1虚拟机添加的大小为1GB的虚拟硬盘。
14.返回WS16R2-A2虚拟机设置对话框，添加了大小为1GB的现有硬盘文件，在“虚拟设备节点”选择“新SCSI控制器”“SCSI（1：0）”，为WS16R2-A2虚拟机添加现有硬盘，选择WS16R2-A1目录中的WS16R2-A1_2.vmdk文件。
15.返回WS16R2-A2虚拟机设置对话框，添加了大小为500GB的现有硬盘文件，在“虚拟设备节点”选择“新控制器”“SCSI（1：“SCSI控制器总线共享”控制器1”线共享”为“确定”按使用共享磁盘配置故障转移集群WS16R2-A2之后，实验。
本文以集为例”的盘管理”的磁盘个磁盘联机、使用地址，虚的拟IPC:\windows\图3 新添加的磁盘■ 河南 郭建伟让RemoteAPP动关联本地文件为了图1 配置分发程序包参数包复制到客户端，在客户端以域管理员身份安装该包。
这样，在客户端双击与之关联的程序，就可以打开该远5.在“验证警告”对话框单击“是”按钮，在“测试选项”对话框单击“运行所有测试”。
6.在“用于管理群集的访问点”对话框输入群集名称并设置群集的访问地址，在本示例中设置群集访问地址为172.18.96.57。
在“摘。
vmware ESXserver添加共享磁盘
vmware ESXserver添加共享磁盘在VMware ESX下安装MSCS时发现，建立虚拟共享磁盘的格式必须要为thick，否则在虚拟节点系统里挂接磁盘后操作系统无法启动，出现如下错误提示：VMware ESX Server cannot open the virtual disk, "........vmdk"for clustering. Please verify that the virtual disk was createdusing the 'thick' option.......Reason: thin/TBZ disks cannot be opened in multiwriter mode..提示共享磁盘要以thick选项创建，原因为thin/TBZ格式的虚拟磁盘不能在多重写模式下打开。
使用ssh登陆ESX Server进入虚拟磁盘的目录，修改创建磁盘命令如下：vmkfstools -c 10240m -a lsilogic -d thick sharedisk.vmdk （添加一块10G的名叫sharedisk的磁盘）在VC上，编辑虚拟节点属性，添加上面创建的磁盘，选择已存在的虚拟磁盘，修改SCSI Controller1的SCSI总线属性为“物理”，并修改每个做群集虚拟机的.vmx配置文件，在文件最后添加如下字段：disk.locking = "FALSE"diskLib.dataCacheMaxSize = "0"scsi1.sharedBus = "virtual"......scsi1:0.deviceType = "disk"……（有多少块磁盘就依次添加上去）启动虚拟节点系统，正常使用共享磁盘。
1.建立虚拟磁盘telnet到ESX server console，通过如下命令建立虚拟磁盘vmkfstools -c 512m -a lsilogic -d thick data4.vmdk #此处thick选项必须，指定预先分配空间2.添加磁盘并共享通过VMware Infrastructure Client登入ESX server图形console，将新建立的磁盘加入虚拟机中，再加入磁盘时选择与不需要共享的磁盘不同的scsi控制器，如已有scsi 0:0是安装操作系统的磁盘设备，则新加入的磁盘应选择scsi 1:x，这样磁盘被加入后会自动建立一个新的scsi控制器，如下图所示。
在esxi.中创建虚拟共享磁盘（精品）
在esxi5.1中创建虚拟共享磁盘近日，在规划服务器的虚拟化。
进行一系列的实验测试，遇到了oracle RAC 共享存储环境的问题，经过多次的测试之后，发现原来在5.1之中，创建共享磁盘文件就那么简单的几次鼠标点击。
在此与诸位有需要的爱好者共享。
1、编辑虚拟机A 的设置。
添加硬盘。
创建新的虚拟磁盘。
设置磁盘大小，选择“厚置备置零”，存储位置各位任意。
虚拟设备节点设置为SCSI(1:0)或SCSI(1:1)或SCSI(2:0)，反正不能与前面已经有的硬盘在同一个SCSI 总线上。
完成。
最后，编辑新增加的SCSI 控制器设置，总线共享设置为“虚拟”。
1324 5 672、编辑虚拟机B的设置。
添加硬盘。
使用现有虚拟磁盘。
浏览找到刚刚创建的磁盘文件。
虚拟设备节点设置为虚拟机A相同的节点。
完成。
最后，同样编辑新增加的SCSI控制器设置，总线共享设置为“虚拟”。
123 4 567如此，配置共享磁盘完成。
需要注意的是，在虚拟机A编辑完成之后，需要一个较长的等待时间，注意一下vSphere client下面的重新配置虚拟机任务完成。
不然虚拟机B有可能在浏览硬盘文件的时候找不到虚拟机A新创建的虚拟盘。
当然，SCSI控制器设置的SCSI总线共享也可以设置为“物理”。
附上查看esxi主机的磁盘的方法，在主机摘要的存储器上右键，浏览数据存储。
如下图。
数据存储浏览器里面可以复制粘贴，上传下载。
最后说一句，觉得有用的，评个满分吧。
Vmware ESXi共享存储配置
Vmware ESXi共享存储配置在小型VMware环境当中，错误配置共享存储的情况并不少见。
花费一些时间来纠正这些错误可以在ESXi主机超过负载或者宕机时避免很多问题。
一个成功的vSphere部署需要包含三个基本部分：多个相同的ESXi服务器、共享存储和vCenter。
任何具有多个ESXi服务器的数据中心都应该使用共享存储，并且对于所有服务器集群都保证一直可用。
对于一些vSphere核心技术来说，比如vMotion、分布式资源调度（DRS）和高可用性（HA），共享存储是一个前提条件。
vMotion可以在不产生宕机时间的情况下，将一个运行中的虚拟机从一台ESXi主机迁移到另一台上。
DRS利用vMotion技术将虚拟机移动到其他的ESXi主机上，以避免产生CPU和内存不足的情况。
如果一台ESXi服务器发生故障，vSphere HA会在集群中的其他ESXi 主机上重启正在运行的虚拟机。
DRS和HA只能用于存放在共享存储上的虚拟机；不论是HA还是DRS迁移，虚拟机在存储上的位置都不会发生改变。
为了最大限度地发挥HA和DRS的作用，虚拟机使用的所有存储都必须对集群中的每一台ESXi服务器保证可用。
连续的共享存储使用的配置取决于存储网络类型：光纤通道（FC）、iSCSI还是网络文件系统（NFS）。
对于FC和iSCSI 存储，需要确保存储阵列对于每个ESXi主机都使用相同的逻辑单元号（LUN）。
一些阵列通过使用分组可以轻松实现这个需求，但是其他阵列就需要你为每个主机都单独进行配置。
对于FC，你需要将FC交换机配置在一致的分区当中，以使得所有的主机都能够找到阵列。
如果使用的是iSCSI，那么ESXi主机需要使用同样的发现设定、同样的动态发现IP地址列表。
如果使用的是NFS，那么大部分的设定都可以在ESXi服务器上完成。
确保在每个ESXi主机上都使用相同的NFS服务器主机名和共享路径。
如果一个ESXi主机使用NFS服务器的IP地址，另外一个使用主机名，而第三台ESXi主机使用全限定名，那么vCenter将认为它们使用的是不同的数据存储。
ESXI5中添加共享磁盘
ESX使用虚拟机做测试是一件非常惬意的事情，但我老是忘记如何添加共享磁盘，这次特地记录下该过程。
使用SSH工具登陆到ESX Server的控制台，然后创建相应的磁盘文件作为共享磁盘。
cd /vmfs/volumes/storage1mkdir DiskArrayvmkfstools -d eagerzeroedthick -a lsilogic -c 2G Quorum.vmdkvmkfstools -d eagerzeroedthick -a lsilogic -c 15G Data01.vmdkvmkfstools -d eagerzeroedthick -a lsilogic -c 15G Data02.vmdk以下是我的操作：SSH登陆到esx主机中cd到vmfs下的volumes下的datastorage中vmkfstools -d eagerzeroedthick -a lsilogic -c 20G sharedisk.vmdk#/vmfs/volumes/4fbd08b8-25b82b34-cb5c-3440b59c8b36/sharedisk # vmkfstools -d#eagerzeroedthick -a lsilogic -c 20G sharedisk.vmdk#Creating disk 'sharedisk.vmdk' and zeroing it out...#Create: 100% done.右键点击虚拟机->点击“编辑设置”->“添加”注意一下红色字体部分，为关键部分虚拟设备节点一定要寻则SCSI (1:0) ，这样就可以自动创建一个新的SCSI控制器。
点击“配置参数”，再点击“添加行”加入下面这个参数，如图所示。
disk.locking = FALSE ##SSH登陆到底层去到VMX文件下添加，FALSE要大写disk.locking = "FALSE"scsi1.sharedBus = "virtual"如果第二台虚拟机报错，报共享磁盘被锁，则按如下方法修改ESX主机中的配置。
虚拟机共享设置
方法一：直接在物理机和虚拟机间拖拽文件这个不用多说，不过要注意的是，有些情况下拖拽会出错，用VMware w orkstation 6时，往虚拟机里面拖动拷贝文件/ 文件夹时，物理机上的源文件的全路径/源文件夹(及其子文件夹)的全路径名称中不能包含非标准ASCII码字符。
也就是说，源文件的全路径/源文件夹(及其子文件夹)的全路径名称只能是英文字符，有中文的就会报错。
多拖动几次之后有时还会导致虚拟机的explorer进程挂掉或者报下面第三个提示，此时不能再往虚拟机里面拖动拷贝任何东西。
重启g uest，依然不能拖动拷贝。
必须先关闭虚拟机再开启，才能复位。
如果源文件夹(及其子文件夹)的全路径名称中包含非标准ASCII码字符，会提示：“Cannot scan local directory. You may not have permission to perform the oper ation. Aborting the file copy operation.（意思是：无法打开本地目录，你可能没有权限执行这个操作，在拷贝时异常退出）如果是源文件的全路径名称中包含非标准ASCII码字符，会提示：Cannot determine local file size. You may not have permission to perf orm the operation. Aborting the file copy operation.（意思是：无法检测目标文件的大小，你可能没有权限执行这个操作，在拷贝文件时异常退出）多拖动几次有时就会报这个提示：Cannot creat diretctory on virtual machine. Aborting the drag and dro p operation.（意思是：无法在虚拟机上创建目录。
在拖拽操作时异常退出）从虚拟机往物理机拖动拷贝还没有发现有这个问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ESXI 5.1中创建windows clust共享磁盘
MSCS故障转移群集是一组独立的计算机，这些计算机相互协作以提高应用程序和服务的可用性。
多台群集服务器（称为节点）通过物理电缆和软件连接。
如果其中一个群集节点出现故障，另外一个节点就会开始提供服务（该过程称为故障转移）。
从而使用户遭遇服务中断的次数降至最低。
微软MSCS架构
下图中，如图1所示，微软MSCS CLUSTER可以实现对应用程序的高可用性，它可以保证应用在短暂的停滞后又快速恢复并且对外提供服务
我们在原先物理环境中共享磁盘往往是我们的存储，比如ISCSI存储、FC光纤存储、直连盘柜等等，那么当我们将业务切换至虚拟化环境中后，我们如何在Vsphere的基础架构中创建共享磁盘呢？
Vsphere作为业界领先的虚拟化产品，支持在虚拟化环境中是使用MSCS，我们只需要简单配置就能实现。
1、首先我们创建MSCS需要两块磁盘，一块数据盘一块仲裁盘，我们的虚拟机文件以后缀为VMDK的形式全部
存放在VMFS的分区中，当然这就需要我们手动的创建两块磁盘，并且分别挂载给两台需要做MSCS的主机上
2、打开ESXI主机的远程技术支持模式（配置-安全配置文件-属性-远程技术支持-属性-启动），当主机启动远程技
术支持后会有黄色惊叹号提示，可以忽略警报。
3、使用Putty工具以Root身份登录到打开远程技术支持的主机上。
4、进入共享磁盘所在的路径。
（例:cd /vmfs/volumes/datastore1）请将datastore1替换成对应的共享VMFS卷名称
5、创建共享磁盘。
（例：vmkfstools -c 10000m -d eagerzeroedthick -a lsilogic /vmfs/volumes/datastore1/data.vmdk）（例：vmkfstools -c 1024m -d eagerzeroedthick -a lsilogic /vmfs/volumes/datastore1/quorum.vmdk）（例：vmkfstools -c 1024m -d eagerzeroedthick -a lsilogic /vmfs/volumes/datastore1/msdtc.vmdk）创建好后如下图所示
一般仲裁盘和MSDTC盘为1G即1024MB，数据盘根据业务大小自由分配。
6、将共享盘挂载给两台虚拟机
虚拟机-编辑设置-添加磁盘-使用现有磁盘
Data盘挂载点1:0
Quorum挂载点1:1
MSDTC挂载点1:2
共享盘挂载注意：
●不要将共享盘和本地盘放在一个磁盘控制器上即0:X
●两台MSCS主机的共享硬盘挂载点要相同
7、打开虚拟机，创建MSCS群集
在ESXI 5中创建linux clust共享磁盘
虚拟机环境下使用共享磁盘的作用就不多说了，以前已经多次介绍过在虚拟机环境中构建HA、Oracle RAC环境，都需要使用之。
而在ESXi 4 环境下，Infrastructure Client工具似乎没有提供创建共享磁盘简便方法，但可以使用命令来创建。
一、前提
由于图形管理工具下没有提供创建共享盘柜的方法，所以，要从命令创建磁盘，就必须先打开可以进入命令行。
进入命令行有两种办法：
1、从Infrastructure Client上选择进入维护模式，然后即可登陆；
2、使用远程ssh登陆。
二、创建共享磁盘
1、创建磁盘文件
使用pietty等ssh工具，登陆到ESXi 服务器上，使用下面的命令创建虚拟客户机使用的共享磁盘文件：
# cd /vmfs/volumes/49f5c866-a25fe688-2bff-003048c37402/
# mkdir sharedisk
# cd sharedisk
# vmkfstools -c 10240m -a lsilogic -d eagerzeroedthick sharedisk.vmdk
这样就创建了一个10G大小的共享磁盘文件。
2、加入到虚拟机中
使用Infrastructure Client，选择对应的虚拟客户机，编辑客户机属性，添加硬盘，选择“使用现有虚拟磁盘”：
并选择上面创建的磁盘文件：
然后，注意选择SCSI“虚拟设备节点”与原本地磁盘不在同一个通道上。
例如，本地磁盘使用SCSI 0:1，那就可以使用SCSI 1:0等，同选择“模式”为“独立”—“持久”的方式：添加结果如下：
※给参与构建集群的虚拟客户机进行一次相同的操作。
3、修改vmx设置文件
再次使用pietty通过ssh登陆到ESXi 服务器上，修改虚拟机的.vmx配置文件：
# cd Asianux\ 3.0
# vi Asianux\ 3.0.vmx
在最后，根据上面添加的控制器情况，修改或加入：
scsi1.present = "true"
scsi1.sharedBus = "virtual"
scsi1.virtualDev = "lsilogic"
scsi1:0.mode = "independent-persistent"
scsi1:0.deviceType = "scsi-hardDisk"
sched.scsi1:0.shares = "normal"
disk.locking="false"
diskLib.dataCacheMaxSize = "0"
diskLib.dataCacheMaxReadAheadSize = "0"
diskLib.DataCacheMinReadAheadSize = "0"
diskLib.dataCachePageSize = "4096"
diskLib.maxUnsyncedWrites = "0"
※给参与构建集群的虚拟客户机进行一次相同的操作。
最后，启动相关的虚拟客户机，并对新增加的磁盘创建分区，或使用OCFS2、GFS等工作。
