局部放电的波形和识别图谱
局部放电波形分析及图谱识别
局部放电波形分析及图谱识别This model paper was revised by the Standardization Office on December 10, 2020局部放电波形分析及图谱识别一、的波形分析检测阻抗Zm上的电压（即检测信号）是相当小的，必须经过放大才能使仪器上有明显的指示。
经放大器放大后的脉冲信号的峰值可由示波器测量，除此之外，示波器上还可以看出放电发生在工频的什么相位，测定脉冲波形和放电次数，观察整个局部放电的特征。
以确定放电的大致部位和性质。
示波器可用水平扫描和椭圆扫描。
水平扫描时全屏偏转相当于一个周期，并与试验电压同步，以确定脉冲的相位。
椭圆扫描也是每扫一周相当于试验电压一个周期。
图3-11为两种扫描时屏上波形的示意图。
图3-11 示波器上的显示在局部放电试验时，除绝缘内部可能产生局部放电外，引线的联接，电接触以及日光灯，高压电极的电晕等，也可能会影响局部放电的波形。
为此，要区别绝缘内部的局部放电与其他干扰的波形，图3-12就是几种典型的波形。
（a）高压极产生的电晕（b）介质中的空穴放电（c）靠近高压电极的空穴放电（d）电接触噪音图3-12 典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图，示波图是在接近起始电压时得到的。
其中图（a）、（b）、（c）、（d）为局部放电的基本图谱，（e）、（f）、（g）为干扰波的基本图谱。
图3-13 接近起始电压时，不同类型局部放电的示波图（a）中，绝缘结构中仅有一个与电场方向垂直的气隙，放电脉冲叠加于正与负峰之间的位置，对称的两边脉冲幅值及频率基本相等。
但有时上下幅值的不对称度3：1仍属正常。
放电量与试验电压的关系是起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压。
（b）中，绝缘结构内含有各种不同尺寸的气隙，多属浇注绝缘结构。
放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3:1仍属正常。

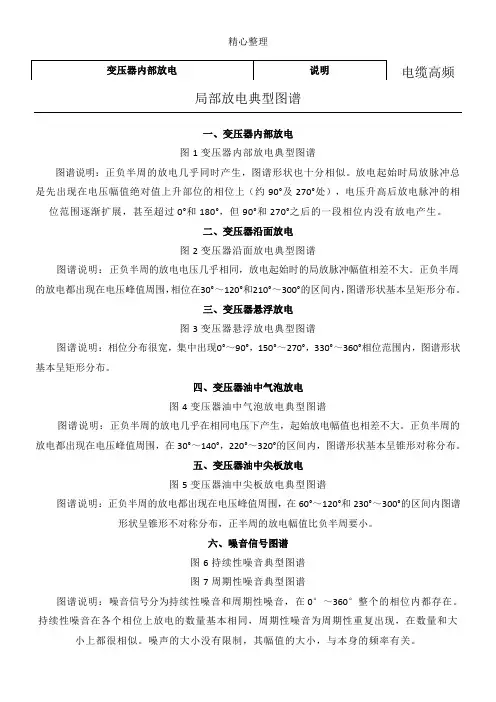

变压器高频局部放电典型图谱
电缆高频局部放电典型图谱
一、变压器内部放电
图1变压器内部放电典型图谱
图谱说明：正负半周的放电几乎同时产生，图谱形状也十分相似。
放电起始时局放脉冲总是先出现在电压幅值绝对值上升部位的相位上（约90°及270°处），电压升高后放电脉冲的相位范围逐渐扩展，甚至超过0°和180°，但90°和270°之后的一段相位内没有放电产生。
布。
形状呈锥形不对称分布，正半周的放电幅值比负半周要小。
六、噪音信号图谱
图6持续性噪音典型图谱
图7周期性噪音典型图谱
图谱说明：噪音信号分为持续性噪音和周期性噪音，在0°～360°整个的相位内都存在。
持续性噪音在各个相位上放电的数量基本相同，周期性噪音为周期性重复出现，在数量和大小上都很相似。
噪声的大小没有限制，其幅值的大小，与本身的频率有关。
局部放电波形分析及图谱识别
精心整理局部放电波形分析及图谱识别一、局部放电的波形分析检测阻抗Zm上的电压（即检测信号）是相当小的，必须经过放大才能使仪器上有明显的指示。
经放大器放大后的脉冲信号的峰值可由示波器测量，除此之外，示波器上还可以看出放电发生在工频的什么相位，测定脉冲波形和放电次数，观察整个局部放电的特征。
以确定放电的大致部位和性质。
示波器可用水平扫描和椭圆扫描。
水平扫描时全屏偏转相当于一个周期，并与试验电压同步，以确定脉冲的相位。
椭圆扫描也是每扫一周相当于试验电压一个周期。
图3-11为两种扫描时屏上波形的示意图。
图3-11示波器上的显示在局部放电试验时，除绝缘内部可能产生局部放电外，引线的联接，电接触以及日光灯，高压电极的电晕等，也可能会影响局部放电的波形。
为此，要区别绝缘内部的局部放电与其他干扰的波形，图3-12就是几种典型的波形。
（a）高压极产生的电晕（b）介质中的空穴放电（c）靠近高压电极的空穴放电（d）电接触噪音图3-12典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图，示波图是在接近起始电压时得到的。
其中图（a）、（b）、（c）、（d）为局部放电的基本图谱，（e）、（f）、（g）为干扰波的基本图谱。
图3-13接近起始电压时，不同类型局部放电的示波图（a）中，绝缘结构中仅有一个与电场方向垂直的气隙，放电脉冲叠加于正与负峰之间的位置，对称的两边脉冲幅值及频率基本相等。
但有时上下幅值的不对称度3：1仍属正常。
放电量与试验电压的关系是起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压。
（b）中，绝缘结构内含有各种不同尺寸的气隙，多属浇注绝缘结构。
放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3:1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位方向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨。
局部放电标准图谱
附录一高频局部放电检测标准高频局部放电测试结果图谱特征放电幅值说明缺陷具有典型局部放电的检测图谱且放电幅值较大放电相位图谱具有明显180度特征，且幅值正负分明大于500mV，并参考放电频率。
缺陷应密切监视，观察其发展情况，必要时停电检修。
通常频率越低，缺陷越严重。
异常具有局部放电特征且放电幅值较小放电相位图谱180度分布特征不明显，幅值正负模糊小于500mV大于100mV，并参考放电频率。
异常情况缩短检测周期。
正常无典型放电图谱没有放电特征没有放电波形按正常周期进行附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形沿面放电相位图谱分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
局部放电标准图谱
局部放电标准图谱附录一高频局部放电检测标准高频局部放电测试结果图谱特征放电幅值说明缺陷具有典型局部放电的检测图谱且放电幅值较大放电相位图谱具有明显180度特征，且幅值正负分明大于500mV，并参考放电频率。
缺陷应密切监视，观察其发展情况，必要时停电检修。
通常频率越低，缺陷越严重。
异常具有局部放电特征且放电幅值较小放电相位图谱180度分布特征不明显，幅值正负模糊小于500mV大于100mV，并参考放电频率。
异常情况缩短检测周期。
正常无典型放电图谱没有放电特征没有放电波形按正常周期进行附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形沿面放电相位图谱分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
局部放电实用标准规定图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC1）曾经发生事故的电缆线路应密切关注，并适当缩短监测周期。
2）与标准图谱（附录B 高频局部放电检测典型图谱）比较，确定局部放电及类型。
3）异常及缺陷应根据处理标准进行处理。
局部放电标准图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
局放波形图普识别
绝缘结构中仅含有一 个气隙，位于电极的表面 与介质内部气隙的放电 响应不同
(1)一簇不同尺寸的气 隙，位于电极的表面，但 属封闭型
(2)电极与绝缘介质的 表面放电，气隙不是封闭 的
表 A2 局部放电的基本图谱说明
失电压下再次出现放电
(3)随电压上升，放电量逐渐减小，放电脉
冲随之增加
较低电压下产生电晕放电，放电脉 起始放电后电压上升，放电量保持不变，
冲总叠加于电压的峰值位置。如位于 惟脉冲密度向两边扩散、放电频率增加，但
负峰值处，放电源处于高电位；如位 尚能分辨；电压再升高，放电脉冲频率增至
于正峰处，放电源处于低电位。这可 逐渐不可分辨
放电量与试验电压的关系
波形有现两种情况：
起始放电后有 3 种类型：
(1)正负两边脉冲等幅、等间隔及频
(1)放电量保持不变，与电压有关，熄灭
率相同
电压与起始电压完全相等
(2)两边脉冲成对出现，对与对间隔 (2)电压继续上升，在某一电压下放电突然
相同，有进会在基线往复移动
消失；电压继续上升后再下降，会在前一消
也能抑制辐射干扰。 d. 悬浮电位放电干扰。邻近试验回路的不接地金属物产生的感应悬浮电位放电，也是常见的一种干扰。
其特点是随试验电压升高而增大，但其波形一般较易识别。消除的对策一是搬离，二是接地。 e. 电晕放电和各连接处接触放电的干扰。电晕放电产生于试验回路处于高电位的导电部分，例如试品
的法兰、金属盖帽、试验变压器、耦合电容器端部及高压引线等尖端部分。试验回路中由于各连接 处接触不良也会产生接触放电干扰。这两种干扰的特性是随试验电压的升高而增大。消除这种干扰 是在高压端部采用防晕措施(如防晕环等)，高压引线采用无晕的导电圆管，以及保证各连接部位的良 好接触等。 f. 试验变压器和耦合电容器内部放电干扰。这种放电容易和试品内部放电相混淆。因此，使用的试验 变压器和耦合电容器的局部放电水平应控制在一定的允许量以下。 Ａ2.2. 识别干扰的基本依据局部放电试验的干扰是随机而杂乱无章的，因此难以建立全面的识别方法，但
电缆线路局部放电缺陷检测典型案例和图谱库(第二版)
表 2-2 超高频局部放电诊断装置结果
相别
监测数据
结果
A相
具有明 显放电 特征
信号 采集处
表 2-3 频谱分析仪结果 频谱测试
特征描述
在 0～1.5GHz 频段
A相
存在高频信号成
分，且有时域特征
频域信号
时域信号
表 2-4 超声波局部放电探测仪结果
现象
位置（示意图）
在终端法兰盘与护层保护器的连接螺栓上听到 A 相有明显的噼啪声，幅值 17dB。B、C 相无明 显异常
a）距电缆终端 0.1 m
b）距电缆终端 1.5 m
图 1-3 局部放电系统的耦合信号
图 1-4 不同位置耦合的脉冲信号
2010 年 5 月 6 日，在某分界小室内的 10kV 电缆终端进行了普测，在距离 1-1 路进线电缆 0.5 m 和 1.0 m 处分别发现局部放电信号，测试结果如图 1-5 及图 1-6 所示。可见利用大尺径高频电流传感器，发现在 0.5 m 处存在局部放电相位 特征的放电波形，幅值为 190 mV，在 1.0 m 处存在具有局部放电相位特征的放 电波形，幅值为 120 mV；在距离电缆终端 1.0 m 处的局部放电信号相对于 0.5 m
利用局部放电测试系统，在实验电缆中心导体处注入图 1-1 的脉冲信号，此 传感器可直接套在电缆屏蔽层外提取泄漏出来的电磁波信号，在电缆中心导体处
注入脉冲信号，耦合到的信号如图 1-2 所示。
图 1-1 输入 5 ns 脉冲信号
图 1-2 输入 5 ns 脉冲信号响应信号
将传感器放置不同距离时耦合的脉冲信号如图 1-3 所示。距电缆终端不同距 离耦合的脉冲信号随其距离的增长而减小（见图 1-4），这样就可以判断放电是来 自开关柜内还是线路侧。
局部放电波形分析及图谱识别
局部放电波形分析及图谱识别文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）局部放电波形分析及图谱识别一、的波形分析检测阻抗Zm上的电压（即检测信号）是相当小的，必须经过放大才能使仪器上有明显的指示。
经放大器放大后的脉冲信号的峰值可由示波器测量，除此之外，示波器上还可以看出放电发生在工频的什么相位，测定脉冲波形和放电次数，观察整个局部放电的特征。
以确定放电的大致部位和性质。
示波器可用水平扫描和椭圆扫描。
水平扫描时全屏偏转相当于一个周期，并与试验电压同步，以确定脉冲的相位。
椭圆扫描也是每扫一周相当于试验电压一个周期。
图3-11为两种扫描时屏上波形的示意图。
图3-11示波器上的显示在局部放电试验时，除绝缘内部可能产生局部放电外，引线的联接，电接触以及日光灯，高压电极的电晕等，也可能会影响局部放电的波形。
为此，要区别绝缘内部的局部放电与其他干扰的波形，图3-12就是几种典型的波形。
（a）高压极产生的电晕（b）介质中的空穴放电（c）靠近高压电极的空穴放电（d）电接触噪音图3-12典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图，示波图是在接近起始电压时得到的。
其中图（a）、（b）、（c）、（d）为局部放电的基本图谱，（e）、（f）、（g）为干扰波的基本图谱。
图3-13接近起始电压时，不同类型局部放电的示波图（a）中，绝缘结构中仅有一个与电场方向垂直的气隙，放电脉冲叠加于正与负峰之间的位置，对称的两边脉冲幅值及频率基本相等。
但有时上下幅值的不对称度3：1仍属正常。
放电量与试验电压的关系是起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压。
（b）中，绝缘结构内含有各种不同尺寸的气隙，多属浇注绝缘结构。
放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3:1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位方向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨。
局部放电信号波形及频谱特性_图文(精)
环氧浇铸固体电容试验用环氧浇铸固体电容作为试品 , 电压加到工作电压的一半即有放电产生 , 放电脉冲个数 , 多 , 两极对称 , 且随着电压的变化能明显地看出放电脉冲个数及放电量的变化。
测量的波形。
及频谱分析见图 n 所示 o o E 其波形和特征与上述的气泡放电和场强集中放电相似一 0 3 3 卜、 . 90 63E 时间1 普 ooE s 3 E + o 一 4( 振幅谱 4 , 2 6 E 一0 1 一 . 3 13 一0 2 葫混E 一“ 佑 (b 环氧电容 1. 25 M Hz a 环氧固体电容 ( 图1 电容放电 ( 2 变压器局部放电测量在一台 2 20kV 时的放电量较小 , 、 2 6 万k V A 的变压器上测量了局部放电 , , 施加激发电压后 , 则出现有大幅值放电 , , 该变压器在额定测量电压以下有时几秒或数 1。
秒不出现放电 , 脉冲每周期只有一次随着加压时间增长慢慢趋于稳定。
分别将几秒放电波形记录并作分 , 析 , 发现较小的放电 ( 属于允许放电范围内的波形与场强集中及杂质放电的模拟试验结果。
相似而当大幅值放电出现时波形与悬浮金属放电模拟相同 , 并且将在变压器不同点测得的 , . 1 放电脉冲波形作频谱分析其频谱特性是一样的山此判断该放电是由一个故障点引起属于悬浮尖端放电 ; 放电点距各测点主要是以电容分布也即各测点距放电点的电户‘ 即离相 ._ 近后经介体证实分析是合理的放电是由于一细铜丝附着在低压绕绍 L 端玻璃丝邺带 , 。
, 。
上 , 离高派首端较近将围屏烧坏 . 5 。
1 1 亥变优器是高低结构 , 细铜丝另。
·端靠近围屏 , 产生对围屏的尖端放电 , , 并形成树枝放电向围屏纵向四面发展 , 分析讨论 ( ! 从经试验的儿种频潜图形比较来看谱图相似的有: 电晕放电( 见图 12 ; 受潮绝缘 _ 纸板放电 ( 见图 1 3 ; 纸板介质中金属放电〔见图 7 (a }; 环氧电容器内部认包放电这些放电产 , 增化的幅值都较小模拟试验时电晕放电幅值在起始后基本不随电压变化 ( 仅是放电脉冲个数多 ;另外三种放电都是放电个数和幅值都随电压升高而增多放电量在2 0 一 lo 0 P C 之间变 , , , , pC 。
局部放电波形分析及图谱识别
局部放电波形分析及图谱识别一、的波形分析检测阻抗Zm上的电压即检测信号是相当小的,必须经过放大才能使仪器上有明显的指示.经放大器放大后的脉冲信号的峰值可由示波器测量,除此之外,示波器上还可以看出放电发生在工频的什么相位,测定脉冲波形和放电次数,观察整个局部放电的特征.以确定放电的大致部位和性质.示波器可用水平扫描和椭圆扫描.水平扫描时全屏偏转相当于一个周期,并与试验电压同步,以确定脉冲的相位.椭圆扫描也是每扫一周相当于试验电压一个周期.图3-11为两种扫描时屏上波形的示意图.图3-11示波器上的显示在局部放电试验时,除绝缘内部可能产生局部放电外,引线的联接,电接触以及日光灯,高压电极的电晕等,也可能会影响局部放电的波形.为此,要区别绝缘内部的局部放电与其他干扰的波形,图3-12就是几种典型的波形.a高压极产生的电晕b介质中的空穴放电c靠近高压电极的空穴放电d电接触噪音图3-12典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图,示波图是在接近起始电压时得到的.其中图a、b、c、d为局部放电的基本图谱,e、f、g为干扰波的基本图谱.图3-13接近起始电压时,不同类型局部放电的示波图a中,绝缘结构中仅有一个与电场方向垂直的气隙,放电脉冲叠加于正与负峰之间的位置,对称的两边脉冲幅值及频率基本相等.但有时上下幅值的不对称度3：1仍属正常.放电量与试验电压的关系是起始放电后,放电量增至某一水平时,随试验电压上升放电量保持不变.熄灭电压基本相等或略低于起始电压.b中,绝缘结构内含有各种不同尺寸的气隙,多属浇注绝缘结构.放电脉冲叠加于正及负峰之前的位置,对称的两边脉冲幅值及频率基本相等,但有时上下幅值的不对称度3:1仍属正常.放电刚开始时,放电脉冲尚能分辨,随后电压上升,某些放电脉冲向试验电压的零位方向移动,同时会出现幅值较大的脉冲,脉冲分辨率逐渐下降,直至不能分辨.起始放电后,放电量随电压上升而稳定增长,熄灭电压基本相等或低于起始电压.c中,绝缘结构中仅含有一个气隙位于电极的表面与介质内部气隙的放电响应不同.放电脉冲叠加于电压的正及负峰值之前,两边的幅值不尽对称,幅值大的频率低,幅值小的频率高.两幅值之比通常大于3：1,有时达10：1.总的放电响应能分辨出.放电一旦起始,放电量基本不变,与电压上升无关.熄灭电压等于或略低于起始电压.d中,1一簇不同尺寸的气隙位于电极的表面,但属封闭型；2电极与绝缘介质的表面放电气隙不是封闭的.放电脉冲叠加于电压的止及负峰值之前两边幅值比通常为3:1,有时达10：1.随电压上升,部份脉冲向零位方向移动.放电起始后,脉冲分辨率尚可;继续升压,分辨率下降直至不能分辨.放电起始后放电皇随电压的上升逐渐增大,熄灭电压等于或略低于起始电压.如电压持续时间在10min以后,放电响应会有些变化.e干扰源为针尖对平板或大地的液体介质.较低电压下产生电晕放电,放电脉冲总叠加于电压的峰值位置.如位于负峰值处.放电源处于高电位；如位于正峰处放电源处于低电位.这可帮助判断电压的零位,一对脉冲对称的出现在电压正或负峰处、每一簇的放电脉冲时间间隔均各自相等.但两簇的幅值及时间间隔不等,幅值较小的一簇幅值相等、较密.一簇较大的脉冲起始电压较低,放电量随电压上升增加；一簇较小的脉冲起始电压较高,放电量与电压无关,保持不变；电压上升,脉冲频率密度增加,但尚能分辨；电压再升高,逐渐变得不可分辨. f针尖对平板或大地的气体介质.较低电压下产生电晕放电,放电脉冲总叠加于电压的峰值位置.如位于负峰处,放电源处于高电位；如位于正峰处,放电源处于低电位.这可帮助判断电压的零位.起始放电后电压上升,放电量保持不变,惟脉冲密度向两边扩散、放电频率增加,但尚能分辨；电压再升高,放电脉冲频率增至逐渐不可分辨.g悬浮电位放电.在电场中两悬浮金属物体间,或金属物与大地间产生的放电.波形有两种情况：1正负两边脉冲等幅、等间隔及频率相同；2两边脉冲成对出现,对与对间隔相同,有时会在基线往复移动.起始放电后有3种类型：1放电量保持不变,与电压无关,熄灭电压与起始电压完全相等.2电压继续上升,在某一电压下,放电突然消失.电压继续上升后再下降,会在前一消失电压下再次出现放电.3随电压上升,放电量逐渐减小,放电脉冲随之增加。
电力电缆局部放电–图谱的识别
电力电缆局部放电 –图谱的识别
是于现场活线局部放电测量到的放电图谱，放电角度主要分布在 0º~90º 及180º~270º 之间，而且正负半周放电量大小几乎相等，放电 量也都在数百pC 之间，同样在测量之时也无法判断放电的形 态，等更换电缆头才发现是应力锥未套入外半导体的放电讯号。
电力电缆局部放电 –图谱的识别
时，那就代表此电缆头完全失去作用，电应力仍会集中在外半 导周边，并对外半导放电。通常会发生这种错误都是施工人员 未按照说明书的尺寸施工所造成，这种施工上的瑕疵大部分只 发生在冷缩式(预撑
式)的电缆头，因为热缩式的应力锥与外层护套是分开热缩，所 以不容易有应力锥未套入外半导体的情况发生。
电力电缆局部放电 –图谱的识别
抗故障，故障电流较小，而且XLPE 绝缘层完整如初，从中心导体到绝缘 层找不到任何放电痕迹，但从事故点到接地端会有明显的闪络痕迹，这 是电缆头内部空气放电造成事故的特性，有时此类型的事故因故障电流 较小，所以保护电驿可能不会动作，但电场仍会集中在此事故点，最后 仍会发生从中心导体到外半导或接地遮蔽层的短路事故，事后可以检视 出中心导体的闪络痕迹。
电力电缆局部放电 –图谱的识别
如下是几个于现场活线局部放电测量到的放电图谱，其放电特征 类似外部放电，放电角度主要分布在0º~90º 及180º~270º 之间， 而且负半周放电比正半周放电还明显，放电量都在数百pC 之间， 当时只知道电缆头有明显的放电讯号，但实际上不清楚电缆头内 部的放电位置及放电形态。
电力电缆局部放电 –图谱的识别
因为经由局部放电检测得知电缆头有异常放电的讯号，所 以决定更换有异常放电讯号的电缆头，后来经解剖电缆头 后就发现因空气残留于电缆头内的放电现象，而且已经明 显的碳化，此外也包括绝缘体因施工移除外半导体时的切 痕过深的放电现象。
GIS 局部放电检测及典型图谱
局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,是造成绝缘劣化的主要原因,也是劣化的重要征兆和表现形式,与绝缘材料的劣化和击穿密切相关。
因此,对局部放电的有效检测对电力设备的安全稳定运行具有重要意义。
局部放电的检测是以局部放电所产生的各种现象为依据,通过能表述该现象的物理量来表征局部放电的状态及特性。
由于局部放电的过程中会产生电脉冲、电磁辐射、超声波、光以及一些化学生成物,并引起局部过热,相应地出现了脉冲电流法、超高频(UHF)法、超声波法、光测法、化学检测法、红外检测法等多种检测方法。
传统的局部放电检测方法,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰的影响,很难用于电力设备的现场检测。
同传统的检测方法相比,超高频检测技术具有检测频率高、抗干扰性强和灵敏度高等优点,更适合局部放电在线监测,它通过接收电力变压器局部放电产生的超高频电磁波,实现局部放电的检测。
局部放电测量还有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称GIS，包括HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。
在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。
检测原理电气设备在使用过程中，由于某些原因逐步产生缺陷，在局部出现的微小放电的物理状况。
检测局部放电是诊断电力设备绝缘状态的重要办法。
电力变压器内的油纸绝缘，由于自身老化或生产工艺，会导致绝缘缺陷。
绝缘缺陷的存在会造成电场不均匀而产生局部放电，使绝缘介质逐步受到侵蚀和损伤，最终导致变压器出现绝缘性故障,造成巨大的经济损失以及人身伤害。
所以局部放电的检测对电力变压器有着十分重要的意义。
变压器内部的典型局部放电形式有四种，他们分别是油中气隙放电、油纸隔板结构放电、悬浮电极放电和针板电极放电这四种。
我们利用超高频法检测变压器内部的局部放电。
典型局部放电模型谱图
典型局部放电模型谱图典型局部放电模型试谱图1.高压尖刺模型电压等级PRPD谱图说明9.1KV270°先出现放电，属于尖刺放电的第一阶段11.2KV90°、270°均出现放电现象，属于尖刺放电的第二阶段13.0KV 90°、270°放电剧烈，90°出现门型，属于放电的第三阶段2.低压尖刺模型电压等级PRPD谱图说明13.5KV90°先出现放电，属于尖刺放电的第一阶段16.8KV90°、270°均出现放电现象，属于尖刺放电的第二阶段24.1KV90°放电剧烈，出现门型，属于放电的第三阶段3.悬浮模型电压等级PRPD谱图说明25.8KV0~90°、180~270°之间均出现悬浮空中的放电现象。
悬浮仅加一个电压等级4. 自由金属颗粒模型 颗粒类型 电压等级PRPD 谱图说明两个颗粒8.8KV0~360°均有放电，总体趋势呈双山峰状12.3KV一个颗粒9.7KV0~360°均有放电，总体趋势呈双山峰状14.5KV5.沿面模型电压等级PRPD谱图说明16.6KV180~270°之间先出现放电，0~90°仅出现少量放电，属于沿面放电的第一阶段21.5KV0~90°、180~270°之间均出现放电现象，0~90°放电较第一阶段明显增加，属于沿面放电的第二阶段24.1KV0~90°、180~270°之间放电剧烈，属于沿面放电的第三阶段6.气隙模型电压等级PRPD谱图说明10.7KV相位发生在电压上升沿（1、3象限），第一象限有翼状图谱形状出现。
12.2KV相位发生在电压上升沿（1、3象限），第一象限翼状图谱形状变窄。
局部放电标准图谱
附录一高频局部放电检测标准
附录二高频局部放电检测典型图谱
附录三 GIS超高频局部放电检测典型图谱定义：
1、单周期检测数据：
检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：
检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据
获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：
附录四高压电缆局部放电典型图谱及检测标准
自由颗粒、金属微粒三维图谱（特高频）
超声波脉冲模式
超声波相位模式
机械振动相位模式（超声波）。
局部放电标准图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位单周期检测图谱峰值检测图谱PRPD检测图谱单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
局部放电的波形和识别图谱
局部放电的波形和识别图谱( 补充件 )A1 前言局部放电电气检测的基本原理是在一定的电压下测定试品绝缘结构中局部放电所产生的高频电流脉冲。
在实际试验时，应区分并剔除由外界干扰引起的高频脉冲信号，否则，这种假信号将导致检测灵敏度下降和最小可测水平的增加，甚至造成误判断的严重后果。
在某一既定的试验环境下，如何区别干扰信号，采取若干必要的措施，以保证测试的正确性，就成为一个较重要的问题。
目前行之有效的办法是提高试验人员识别干扰波形的能力，正确掌握试品放电的特征、与施加电压及时间的规律。
经验表明：判断正确与否在很大程度上取决于测试者的经验。
掌握的波形图谱越多，则识别和解决的方法也越快越正确。
目前，有用计算机进行频谱分析帮助识别，但应用计算机的先决条件同样需要预知各种干扰波和试品放电波形的特征。
现根据我国多年来的实际经验和国外曾经发表过的一些图谱，汇编成文，供参考。
应该指出，所介绍的放电波形，多属处理成典型化的图形，不可能包含全部可能发生的内容。
A2 局部放电的干扰、抑制及识别的方法图 A1 干扰及其进入试验回路的途径Tr —试验变压器；C x —被试品；C k —耦合电容器；Z m —测量阻抗；DD —检测仪； M —邻近试验回路的金属物件；U A —电源干扰；U B —接地干扰；U C —经试验回路杂散电容C 耦合产生的干扰；U D —悬浮电位放电产生的干扰；U E —高压各端部电晕放电的干扰；I A —试验变压器的放电干扰；I B —经试验回路杂散电感 M 耦合产生的辐射干扰；I C —耦合电容器放电的干扰A2.1 干扰类型和途径干扰将会降低局部放电试验的检测灵敏度，试验时，应使干扰水平抑制到最低水平。
干扰类型通常有：电源干扰、接地系统干扰、电磁辐射干扰、试验设备各元件的放电干扰及各类接触干扰。
这些干扰及其进入试验回路的途径见图A1 。
a. 电源干扰。
检测仪及试验变压器所用的电源是与低压配电网相连的，配电网内的各种高频信号均能直接产生干扰。
局部放电标准图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
局部放电的波形和识别图谱( 补充件)A1前言局部放电电气检测的基本原理是在一定的电压下测定试品绝缘结构中局部放电所产生的高频电流脉冲。
在实际试验时，应区分并剔除由外界干扰引起的高频脉冲信号，否则，这种假信号将导致检测灵敏度下降和最小可测水平的增加，甚至造成误判断的重后果。
在某一既定的试验环境下，如区别干扰信号，采取若干必要的措施，以保证测试的正确性，就成为一个较重要的问题。
目前行之有效的办法是提高试验人员识别干扰波形的能力，正确掌握试品放电的特征、与施加电压及时间的规律。
经验表明：判断正确与否在很大程度上取决于测试者的经验。
掌握的波形图谱越多，则识别和解决的法也越快越正确。
目前，有用计算机进行频谱分析帮助识别，但应用计算机的先决条件同样需要预知各种干扰波和试品放电波形的特征。
现根据我国多年来的实际经验和国外曾经发表过的一些图谱，汇编成文，供参考。
应该指出，所介绍的放电波形，多属处理成典型化的图形，不可能包含全部可能发生的容。
A2局部放电的干扰、抑制及识别的法图A1 干扰及其进入试验回路的途径Tr —试验变压器；C x —被试品；C k —耦合电容器；Z m —测量阻抗；DD —检测仪；M —邻近试验回路的金属物件；U A —电源干扰；U B —接地干扰；U C —经试验回路杂散电容C 耦合产生的干扰；U D —悬浮电位放电产生的干扰；U E —高压各端部电晕放电的干扰；I A —试验变压器的放电干扰；I B —经试验回路杂散电感M 耦合产生的辐射干扰；I C —耦合电容器放电的干扰A2.1干扰类型和途径干扰将会降低局部放电试验的检测灵敏度，试验时，应使干扰水平抑制到最低水平。
干扰类型通常有：电源干扰、接地系统干扰、电磁辐射干扰、试验设备各元件的放电干扰及各类接触干扰。
这些干扰及其进入试验回路的途径见图A1 。
a. 电源干扰。
检测仪及试验变压器所用的电源是与低压配电网相连的，配电网的各种高频信号均能直接产生干扰。
因此，通常采用屏蔽式电源隔离变压器及低通滤波器抑制，效果甚好。
b. 接地干扰。
试验回路接地式不当，例如两点及以上接地的接地网系统中，各种高频信号会经接地线耦合到试验回路产生干扰。
这种干扰一般与试验电压高低无关。
试验回路采用一点接地，可降低这种干扰。
c. 电磁辐射干扰。
邻近高压带电设备或高压输电线路，无线电发射器及其它诸如可控硅、电刷等试验回路以外的高频信号，均会以电磁感应、电磁辐射的形式经杂散电容或杂散电感耦合到试验回路，它的波形往往与试品部放电不易区分，对现场测量影响较大。
其特点是与试验电压无关。
消除这种干扰的根本对策是将试品置于屏蔽良好的试验室。
采用平衡法、对称法和模拟天线法的测试回路，也能抑制辐射干扰。
d. 悬浮电位放电干扰。
邻近试验回路的不接地金属物产生的感应悬浮电位放电，也是常见的一种干扰。
其特点是随试验电压升高而增大，但其波形一般较易识别。
消除的对策一是搬离，二是接地。
e. 电晕放电和各连接处接触放电的干扰。
电晕放电产生于试验回路处于高电位的导电部分，例如试品的法兰、金属盖帽、试验变压器、耦合电容器端部及高压引线等尖端部分。
试验回路中由于各连接处接触不良也会产生接触放电干扰。
这两种干扰的特性是随试验电压的升高而增大。
消除这种干扰是在高压端部采用防晕措施( 如防晕环等) ，高压引线采用无晕的导电圆管，以及保证各连接部位的良好接触等。
f. 试验变压器和耦合电容器部放电干扰。
这种放电容易和试品部放电相混淆。
因此，使用的试验变压器和耦合电容器的局部放电水平应控制在一定的允量以下。
A2.2识别干扰的基本依据局部放电试验的干扰是随机而杂乱无章的，因此难以建立全面的识别法，但掌握各类放电时的时间、位置、扫描向以及电压与时间关系曲线等特性，有助于提高识别能力。
a. 掌握局部放电的电压效应和时间效应。
局部放电脉冲波形与各种干扰信号随电压高低、加压时间的变化具有某种固有的特性，有些放电源( 干扰源) 随电压高低( 或时间的延长) 突变、缓变，而有些放电源却是不变的，观察和分析这类固有特性是识别干扰的主要依据。
b. 掌握试验电压的零位。
试品部局部放电的典型波形，通常是对称的位于正弦波的正向上升段，对称地叠加于椭圆基线上，而有些干扰( 如高电位、地电位的尖端电晕放电) 信号是处于正弦波的峰值，认定椭圆基线上试验电压的零位。
也有助于波形识别。
但须指出，试验电压的零位是指施加于试品两端电压的零位，而不是指低压励磁侧电压的零位。
目前所采用的检测仪中，零位指示是根据高压电阻分压器的低压输出来定的，电阻分压器的电压等级一般最高为50kV 。
根据高电位、地电位尖端电晕放电发生在电压峰值的特性，也可推算到试验电压的零位，只要人为在高压端设置一个尖端电晕放电即可认定。
高压端尖端电晕放电的脉冲都格地叠加于正弦波的负峰值。
图A2 椭圆基线扫描向识别c. 根据椭圆基线扫描向。
放电脉冲与各种干扰信号均在时基上占有相应的位置( 即反映正弦波的电角度) ，如前所述，试品部放电脉冲总是叠加于正向( 或反向) 的上升段，根据椭圆基线的扫描向，可确定放电脉冲和干扰信号的位置。
法是注入一脉冲( 可用机波) ，观察椭圆基线上显示的脉冲振荡向( 必要时可用X 轴扩展) 即为椭圆基线的扫描向，从而就能确定椭圆基线的相应电角度，如图A2 所示。
d. 整个椭圆波形的识别。
局部放电测试，特别是现场测试，将各种干扰抑制到很低的水平通常较困难。
经验表明，在示波屏上所显示的波形，即使有各种干扰信号，只要不影响识别与判断，就不必花很大的精力将干扰信号全部抑制。
A3局部放电的基本图谱A3.1基本图谱，见表A1 。
表A1 局部放电的基本图谱续表A3.2局部放电的基本图谱说明类型1放电模型：绝缘结构中仅有一个与电场向垂直的气隙；放电响应：放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3：1仍属正常；放电量与试验电压的关系：起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压。
类型2放电模型：绝缘结构中仅有一个与电场向垂直的气隙；放电响应：放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3：1仍属正常；放电量与试验电压的关系：起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压，若试验电压上升至某一值并维持较长时间(如30min)，熄灭电压将会高于起始电压，且放电量将会下降；若试验电压维持达1h，熄灭电压会更大于起始电压，并且高于第一次(30min 时)的值，放电量也进一步下降。
类型3放电模型：(1)两绝缘体之间的气隙放电(2)表面放电放电响应：放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3：1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨；放电量与试验电压的关系：起始放电后，放电量随电压上升而稳定增长；熄灭电压基本相等或低于起始电压。
类型4放电模型：绝缘结构含有各种不同尺寸的气隙(多属浇注绝缘结构)；放电响应：放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3∶1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨；放电量与试验电压的关系：若试验电压上升或下降速率较快，起始放电后，放电量随试验电压上升而稳定增长，熄灭电压基本相等或略低于起始放电电压。
如在某高电压下维持一定时间(如15min)，放电量会逐渐下降，熄灭电压会略高于起始电压(因浇注绝缘局部放电会导致气隙壁四产生导电物质)。
类型5放电模型：绝缘结构仅含有一个扁平的气隙(多属电机绝缘)放电响应：放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3∶1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨；放电量与试验电压的关系：起始放电后，放电量随试验电压上升稳定增长。
如电压上升及下降速率较快，熄灭电压等于或略低于起始电压；如在某高电压下持续一段时间(如10min)，熄灭电压和起始电压的幅值会降低，幅值略有上升。
类型6放电模型：绝缘结构为液体与含有潮气的纸板复合绝缘。
电场下，纸板会产生气泡，导致放电，进一步使气泡增多；放电响应：如在某一高电压下持续1min，放电量迅速增长，若立即降压，则熄灭电压等于或略低于起始电压；若电压维持1min以上再降压，放电量会随电压逐渐下降。
如放电熄灭后立刻升压则起始放电电压幅值将大大低于原始的起始及熄灭电压。
若将绝缘静止一天以上，则其起始、熄灭电压将会复原；放电量与试验电压的关系：如在某一高电压下持续1min，放电量迅速增长，若立即降压，则熄灭电压等于或略低于起始电压；若电压维持1min以上再降压，放电量会随电压逐渐下降。
如放电熄灭后立刻升压则起始放电电压幅值将大大低于原始的起始及熄灭电压。
若将绝缘静止一天以上，则其起始、熄灭电压将会复原。
类型7放电模型：绝缘结构中仅含有一个气隙，位于电极的表面与介质部气隙的放电响应不同放电响应：放电脉冲叠加于电压的正及负峰值之前，两边的幅值不尽对称，幅值大的频率低，幅值小的频率高。
两幅值之比通常大于3∶1，有时达10∶1。
总的放电响应能分辨出；放电量与试验电压的关系：放电一旦起始，放电量基本不变，与电压上升无关。
熄灭电压等于或略低于起始电压。
类型8放电模型：(1)一簇不同尺寸的气隙，位于电极的表面，但属封闭型(2)电极与绝缘介质的表面放电，气隙不是封闭的；放电响应：放电脉冲叠加于电压的正及负峰值之前，两边幅值比通常为3∶1有时达10∶1；随电压上升，部份脉冲向零位向移动，放电起始后，脉冲分辨率尚可；继续升压，分辨率下降，直至不能分辨；放电量与试验电压的关系：放电起始后，放电量随电压的上升逐渐增大，熄灭电压等于或略低于起始电压。
如电压持续时间在10min以上，放电响应会有些变化。
A4干扰波的基本图谱A4.1基本图谱，见表A3 。
表A3 干扰波的基本图谱续表A4.2干扰波的基本图谱说明类型9干扰源：悬浮电位放电：在电场中两悬浮金属物体间，或金属物与大地间产生的放电；放电响应：波形有现两种情况：(1)正负两边脉冲等幅、等间隔及频率相同(2)两边脉冲成对出现，对与对间隔相同，有进会在基线往复移动；放电量与试验电压的关系：起始放电后有3种类型：(1)放电量保持不变，与电压有关，熄灭电压与起始电压完全相等(2)电压继续上升，在某一电压下放电突然消失；电压继续上升后再下降，会在前一消失电压下再次出现放电(3)随电压上升，放电量逐渐减小，放电脉冲随之增加。
