用Protel99SE实现模拟电路的分析与设计
Protel99SE电路设计实例教程10(共13章)
运行仿真
完成设置后,用户可以运行仿真并查看结果。
仿真结果分析
波形显示
仿真结果可以通过图形方式显示,便于观察 和分析电路的动态行为。
结果比较
将仿真结果与理论值或实验值进行比较,评 估电路设计的性能和准确性。
数据测量
可以对仿真波形进行测量,获取关键参数值, 如电压、电流、频率等。
PCB板图编辑技巧
熟悉PCB设计软件
熟练掌握所使用的PCB设计软件,提高设计效率。
利用模板和封装库
利用已有的模板和封装库,减少设计时间。
善于使用捕捉和参考点
利用捕捉和参考点功能,精确控制元件和线条的位置。
及时保存和备份
及时保存设计成果,并定期备份以防数据丢失。
04
电路仿真
仿真工具介绍
仿真软件
Protel99se内置了电路仿真工具,可以用于模拟电路 行为和性能。
。
在放置元件后,可以通过单击 鼠标左键并拖拽的方式进行连 线操作,连接元件之间的线路
。
在连线过程中,可以通过单击 鼠标右键的方式选择不同的连 线方式,如直线、曲线等。
在连线完成后,可以通过单击 鼠标右键的方式添加节点和网 络标号,以便在后续的电路仿 真和制板中正确识别线路。
原理图编辑技巧
01 02 03 04
05
06
检查与优化
在完成原理图设计后,进行电气规则检查和优 化,确保设计的正确性和可靠性。
基于STM32的电机控制PCB板图设计实例
总结词
介绍如何使用Protel99se软件设计一个基 于STM32的电机控制PCB板图,包括元件 布局、布线规则、信号完整性分析等。
PCB板制作
Protel 99SE仿真在模拟电路中的应用
Protel 99SE仿真在模拟电路中的应用[摘要]本文主要介绍了Protel 99SE仿真的特点与功能,并通过实例介绍了其仿真功能在模拟电路中的应用,同时对所得的仿真结果进行了详细的分析。
[关键词]Protel 99SE 仿真模拟电子电路电子设计自动化(EDA)1 Protel 99SE仿真功能特点1.1分析功能强大Protel 99 SE仿真器具有9种仿真项目,包括仿真点分析(Operating Point),瞬态傅里叶分析(Transient Fourier),交流小信号分析(AC Small Signal),直流扫描分析(DC Sweep),噪声分析(Noise),传递函数分析(Transfer Function),温度扫描分析(Temperature Sweep),参数扫描分析(Parameter Sweep),蒙特卡罗分析(Montel Carlo)在每种仿真分析类型中都提供了一组参数,通过对话框可以方便地进行设置。
1.2操作界面友好Protel 99 SE具有十分友好的操作环境,其仿真环境也是如此。
该仿真环境不需复杂的手工输入,只需用户点点鼠标,然后再输入几个与分析类型有关的参数即可。
其特点有:(1)无需手工编写电路网络表文件;(2)通过对话框完成电路分析和参数设置;(3)方便直观地观察波形信号。
1.3信号源的种类丰富信号源在电路仿真中是必不可少的。
仿真之前,用户要为设计电路加入激励源,才能使电路工作,进行相关的性能仿真。
因此,为了得到准确的分析结果,需选用精确的信号源模型来激励电路。
Protel 99 SE提供了丰富的信号源,包括基本信号源、直流源、正弦源、脉冲源、指数源、单频调频源、分段线性源,同时还提供了齐备的线性和非线性受控源包括简单的线性或基于电压、电流的复杂数学函数。
这些受控源以“黑匣子”方式定义了电路的行为。
受控源模型可以将电压、电流控制器件引入到电路中,从而构成电路的宏模型。

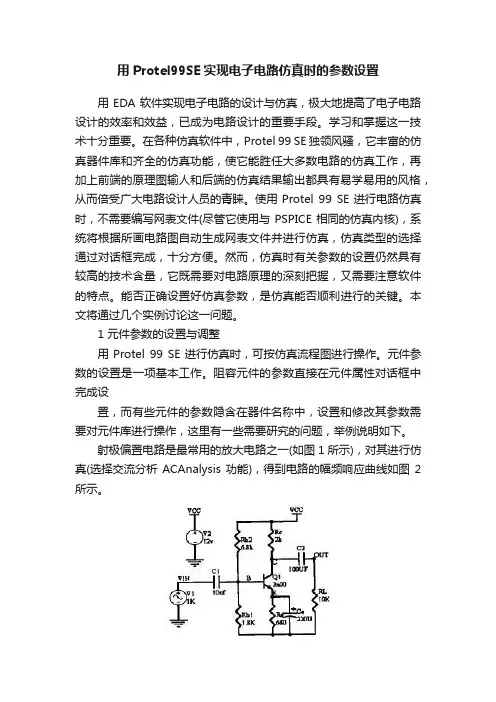

用Protel99SE实现电子电路仿真时的参数设置
用Protel99SE实现电子电路仿真时的参数设置用EDA软件实现电子电路的设计与仿真,极大地提高了电子电路设计的效率和效益,已成为电路设计的重要手段。
学习和掌握这一技术十分重要。
在各种仿真软件中,Protel 99 SE独领风骚,它丰富的仿真器件库和齐全的仿真功能,使它能胜任大多数电路的仿真工作,再加上前端的原理图输人和后端的仿真结果输出都具有易学易用的风格,从而倍受广大电路设计人员的青睐。
使用Protel 99 SE进行电路仿真时,不需要编写网表文件(尽管它使用与PSPICE相同的仿真内核),系统将根据所画电路图自动生成网表文件并进行仿真,仿真类型的选择通过对话框完成,十分方便。
然而,仿真时有关参数的设置仍然具有较高的技术含量,它既需要对电路原理的深刻把握,又需要注意软件的特点。
能否正确设置好仿真参数,是仿真能否顺利进行的关键。
本文将通过几个实例讨论这一问题。
1 元件参数的设置与调整用Protel 99 SE进行仿真时,可按仿真流程图进行操作。
元件参数的设置是一项基本工作。
阻容元件的参数直接在元件属性对话框中完成设置,而有些元件的参数隐含在器件名称中,设置和修改其参数需要对元件库进行操作,这里有一些需要研究的问题,举例说明如下。
射极偏置电路是最常用的放大电路之一(如图1所示),对其进行仿真(选择交流分析ACAnalysis功能),得到电路的幅频响应曲线如图2所示。
由图2可得,电路的上下截频分别为80Hz和10MHz(启动测量光标测量)。
理论分析表明,这一电路的下截频由耦合电容和射极旁路电容决定,而上截频主要由三极管的集一基电容决定,要设计上截频更高的电路,可选用集一基电容更小的三极管,但在浩如烟海的三极管库中去寻找符合要求的三极管是一件很烦琐的事情,重新建模也很复杂。
而直接在三极管库中修改其频率参数却十分方便。
具体操作程序是:打开某一元件的库文件(如2N2222A.mdl),路径为……\Design Explorer 99 SE\Library\Sim\Simulation Models\ddb\BJT \,在文件中将CJC更改为合适的值,将文件另存为自己命名的文件(如2N00.mdl),最后在原理图中将三极管更换为新器件即可(系统常常需要启动一次,修改后的参数才能生效)。
protel99se电路课程设计
protel 99 se 电路课程设计一、课程目标知识目标:1. 学生能理解Protel 99 SE软件的基本操作界面和功能模块;2. 学生掌握使用Protel 99 SE进行电路原理图设计的基本流程和方法;3. 学生掌握电路板布局、布线的基本原则,并能运用Protel 99 SE进行电路板设计;4. 学生了解并掌握PCB元件封装的创建与修改。
技能目标:1. 学生能够独立操作Protel 99 SE软件,完成电路原理图的设计与绘制;2. 学生能够运用Protel 99 SE进行电路板布局、布线,并优化设计方案;3. 学生能够根据实际需求,创建合适的PCB元件封装,提高电路设计的实用性。
情感态度价值观目标:1. 学生通过学习Protel 99 SE电路设计,培养对电子技术的兴趣和热情;2. 学生在团队合作中学会沟通、协作,提高解决问题的能力;3. 学生养成严谨、细致的工作态度,培养良好的工程素养。
课程性质:本课程为电子技术实践课程,旨在让学生通过动手实践,掌握电路设计的基本方法和技能。
学生特点:学生处于高年级阶段,具备一定的电子技术基础,对实践操作有较高的兴趣和热情。
教学要求:课程教学应注重理论与实践相结合,让学生在动手实践中掌握电路设计的方法和技巧。
同时,注重培养学生的团队合作能力和工程素养。
通过本课程的学习,使学生具备独立完成简单电路设计的能力。
二、教学内容1. Protel 99 SE软件概述:介绍软件的安装与界面功能,使学生熟悉操作环境。
- 教材章节:第一章 Protel 99 SE基础2. 电路原理图设计:讲解原理图设计的基本流程,包括元件库的调用、原理图绘制、电气规则检查等。
- 教材章节:第二章 原理图设计3. 电路板设计:教授PCB布局、布线原则,以及如何使用Protel 99 SE进行电路板设计。
- 教材章节:第三章 PCB设计4. 元件封装:介绍PCB元件封装的创建与修改,使学生能够根据实际需求进行封装设计。
Protel 99 SE电路原理图与PCB设计及仿真
I.印制电路板设计的一般步骤1.电路原理图的设计2.生成网络表//电路原理图设计(Sch)与印制电路板设计(PCB)之间的一座桥梁。
网络表可以从电路原理图中获得,也可以从印制电路板中提取。
3.印制电路板的设计//高难度布线4.生成印制电路板报表//并打印印制电路图5.电路仿真和信号分析//设计PCB时II.绘制原理图:《分析组成》放置元件、电气连接、保存原理图文件1.放置元器件➢选择放置多个电子元件。
选择需要的元器件,并将他们放置在图纸上。
➢编辑各元器件。
如果各元件需要修改属性,则可以执行编辑命令,对各元器件进行编辑。
➢精确调整元件位置。
如果元件的位置放置很凌乱,则可以对于元件的位置进行调整,精确调整位置后,此时就可以进行线路连接操作了,线路连接与节点放置是同时进行的。
2.电气连接➢连接线路➢绘制总线和总线出入端口➢放置网络标号➢放置电源和输入/输出端口➢放置注释文字3.保存原理图文件III.印制电路板设计基础一.印制电路板基础1.印制电路板结构{单面板:一面有敷铜,另一面没有敷铜。
单侧布线、成本低、设计难双面板:顶层和底层,对应元件面和焊锡层面,两面均可敷铜布线,板子变复杂布线更容易,制作较理想多层板:多个工作层,顶层、底层、中间层、内部电源或接地层,指三层以上电路板2.元件封装:指元件焊接到电路板时所指的外观和焊盘位置,不同的元件可以共用同一个元件封装,而同种元件也可以有不同的封装。
元件的封装可以在设计原理图时指定,也可以在引进网络表时指定。
元件生产单位提供的数据手册具有很高的参考价值!{元件封装的分类{ 针脚式元件封装【PCB 的层属性为多层】−−−−−−−(双列直插)DIP 封装:特点是适合PCB 的穿孔安装,易于对PCB 布线和操作方便;结构形式有多层陶瓷、单层陶瓷双列直插式DIP 、引线框架式DIP (含玻璃陶瓷封装式、塑料包封结构式、陶瓷低熔玻璃封装式)SMT(表面贴装式)元件封装【焊盘属性为单一表面】−−芯片载体封装:陶瓷无引线芯片载体LCCC 、塑料有引线芯片载体PLCC 、小尺寸封装SOP 、塑料四边引出扁平封装PQFP 、球栅阵列封装BGA (更加节省电路板面积)元件封装的编号:元件类型+焊盘距离(焊盘数)+元件外形尺寸,英制和公制,1inch 英寸=1000mil 微英寸=25.4mm 4. 铜模导线:也即铜模走线,简称导线,用于连接各个焊盘【印制电路板的设计都是围绕如何布置导线进行的】;与此相关的另一种线常称为飞线,即预拉线,飞线是引入网络表后,系统根据规则生成的,用来指引布线的的一种形式上连线,不像导线具有电气连接意义。
Protel99SE电路设计实例教程8(共13章)
布线设计
根据电路原理图和元件布局, 进行电路板的布线设计。
确定设计需求
明确电路板的功能、性能和规 格要求,为后续设计提供指导。
元件布局
将电路板上的元件按照合理的 布局进行排列。
后期处理
完成布线后,进行电路板的后 期处理,如补泪滴、包地等操 作。
PCB元件库的建立与使用
元件库的建立
01
根据设计需求,创建所需的元件库,包括元件的封装、属性等
改善信号完整性和提高电路的性能。
06
PCB制板工艺
PCB制板工艺流程
电路原理图设计
使用Protel99se软件进行电路原理图设计 ,将电路元件连接起来,完成电路图的绘 制。
文件输出
将设计好的PCB文件输出到制板厂,进行 实际制板。
元件布局
根据电路原理图,将电路元件合理地布置 在PCB版面上。
手动调整
Protel99se是Protel系列软件中的一 员,与其他版本相比,它更加注重实 际应用和生产制造的需求。
Protel99se软件特点
用户界面友好
Protel99se采用直观的图形界面,使得用户 可以轻松地完成各种电路设计任务。
功能强大
Protel99se提供了丰富的电路设计工具和功能,包 括原理图绘制、电路仿真、PCB布局和布线等。
信号完整性分析工具的使用
使用信号完整性分析工具,如Protel99se中的Signal Integrity模块,可以 对电路进行仿真和分析。
通过在工具中设置不同的参数和条件,可以模拟实际工作情况下的信号行 为,从而发现潜在的问题并采取相应的措施进行优化。
信号完整性分析工具的使用需要一定的专业知识和技能,需要熟悉电路设 计和信号完整性分析的相关原理和技术。
99SE(电脑辅助电路设计与分析)
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 操控環境介紹
功能表列
(隨不同編輯器﹐所出現不一樣的功能列)
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 操控環境介紹
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
授課教師:羅長清(資三丙導師、教學大樓一樓) 授課時間:星期四(5 6 7節) 授課教室:科技大樓E304 課程規定:電腦教室使用依校方規定辦理與實施 成績評量:平常考查40%(
期中考查30% 期末考查30% 作業繳交信箱: 主旨:資三丙00羅長清(自己)
本圖示代表要開啟一個空白的資料夾
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 開啟新圖方式
本圖示代表要開啟一個空白資料夾
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 開啟新圖方式
本圖示代表要開啟一個空白的電路圖檔案
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 開啟新圖方式
本圖示代表要開啟一個列印電路板的檔案
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
PROTEL 99 SE 開啟新圖方式
前面編輯過的圖檔
PROTEL 99SE(電腦輔助電路設計與分析) 學校開課名稱(電腦繪圖實習)(一學年)
protel99se教程Protel99SE是一种电子设计自动化软件和PCB设计工具
protel99se教程Protel99SE是一种电子设计自动化软件和PCB设计工具Protel99SE是一种电子设计自动化软件和PCB设计工具,可以用于设计电路原理图和PCB设计。
Protel99SE的教程:1. 界面与工具栏当打开Protel99SE时,界面将显示主窗口和屏幕中央的设计区。
工具栏中包括:主菜单栏、工具栏、状态栏等。
2. 新建原理图在新建原理图前,需要确定原理图标准库和自定义库的位置。
在Protel99SE中,可以新建一个原理图或打开一个已有的原理图。
3. 添加电路元件在设计原理图时,需要向原理图中添加各种元件。
通过在工具栏选择添加元件命令,从Protel99SE的元件库中选择所需元件,并将其拖动到原理图上。
4. 导入和导出文件在Protel99SE中,有多种文件格式可以导入和导出,如DXF、ACCEL和EDIF等。
可以通过选择“文件”菜单下的“导出”和“导入”来进行。
5. 新建PCB在新建PCB时,需要设置产品PCB的规格和名称。
PCB文件将从实体设计生成,在现有PCB上添加连接,即布线。
6. PCB布线在进行布线之前,需要将元件安置在正确的位置,确保PCB尺寸正确,并创建nets来连接模块。
布线包括焊盘间距、走线宽度、间隔和工艺指标等。
7. 导出Gerber文件Gerber文件是一种标准的PCB制造文件格式,用于厂商生产PCB 板。
Protel99SE可以将设计导出为Gerber文件格式,以便制造商进行PCB制造。
总之,Protel99SE是一种强大的电子设计自动化软件和PCB设计工具,通过上述教程可以帮助初学者轻松掌握该软件的使用方法。
用Protel99SE来实现电路的仿真
用Protel99SE来实现电路的仿真:摘要:针对Protel99SE的数字电路模型不适用于脉冲电路仿真的缺陷,通过实例论述了用创建子电路模型和创建层次式模块电路来实现脉冲电路的仿真测试。
关键词:电子设计自动化Protel99SE 仿真子电路层次式电路Protel设计系统作为电子设计自动化(EDA)软件中的佼佼者,一直受到广泛的欢迎。
Protel99SE是Protel 公司2000年推出的最新版本,内部集成了功能强大的模数混合仿真器,采用Spice仿真内核,含有丰富的器件模型库,能快速简便地实现大部分模块电路和数字电路的仿真[1~2]。
且仿真结构十分精确,提高了电路设计的效率和效益。
由于Protel99SE的数字电路(门电路)模型没有采用Spice模型,而是采用类C 语言(Digital Sim code)编写,它只注意到电路的输入与输出逻辑电平值,而对门电路的输入输出阻抗考虑不够,从而导致这些模型不适用于输入、输出电流较大的数字电路的仿真。
在脉冲电路中,由门电路构成的对称式多谐振荡器和微分型单稳态触发器等电路的输入、输出电流都较大,如果直接调用仿真库内的器件设计这些电路并进行仿真,结果将的失败的。
然而,Protel99SE提供了开放的仿真器件库维护护环境,用户可创新器件模型,它还支持层次式电路的设计与仿真。
基于这两点,笔者探索出两种适合于脉冲电路的仿真方法,其结果是令人满意的。
1 创建门电路的子电路模型直接调用仿真库内的器件导致仿真失败的原因是Protel99SE仿真库内的模型不能完整和全面地描述电路的性能。
为此,有必要为门电路建立符合要求的子电路模型。
下面以TTL电路中的四二输入与非门T1000为例,介绍子电路模型的建立步骤和方法。
第一步,按图1画出门电路的内部结构。
根据所选器件的有关参数(如门电路的延迟时间、功耗等)选取三极管及电阻等元件,画面子电路图。
其中多发射极三极管用两个三极管Q1和Q2并联代替,Rx是为了避免电气规则检查(ERC)出错而设置的,若短路Rx,则在进行电气规则检查时会报告出错信息,但并不影响仿真。
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化(EDA)软件工具,用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步:创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单,然后选择“新建”。
3. 在弹出的对话框中,选择“新项目”,然后单击“确定”。
4. 输入项目名称和文件夹路径,然后单击“确定”。
第二步:绘制电路原理图1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“电路原理图”,然后单击“确定”。
3. 在绘图区域中,使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步:设计电路板布局1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“电路板布局”,然后单击“确定”。
3. 在布局编辑器中,可以放置和布线电子元件,设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步:进行电路仿真和验证1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“模拟”,然后单击“确定”。
3. 在仿真工作区中,可以设置仿真参数和仿真模型,运行仿真并查看结果。
第五步:生成Gerber文件1. 单击“文件”菜单,选择“发布”。
2. 在弹出的对话框中,选择“Gerber文件”,然后单击“确定”。
3. 设置Gerber文件生成的选项,并选择生成的文件夹路径,然后单击“确定”。
通过以上步骤,您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
如何用Protel99SE实现模拟电路的仿真
如何用Protel99SE实现模拟电路的仿真作者:雷国荣来源:《硅谷》2012年第04期摘要: Protel99SE是Protel99版本发展而来的,是基于Windows环境下使用的EDA软件,内部集成功能强大的模数混合仿真器,使用的Protel Advanced SIM99是一个能力强大的数/模混合信号电路仿真器,它能够提供连续的模拟信号和离散的数字信号仿真,仿真结构十分精确,提高电路设计的效率和效益。
将采用SIM99,通过对一个简单模拟电路的仿真,具体说明Protel 99SE中仿真器的使用。
关键词:仿真;原理图;仿真器中图分类号:TN702 文献标识码:A 文章编号:1671-7597(2012)0220175-011 电路仿真过程采用SIM99进行混合信号仿真的设计流程如图1所示。
下面将通过对一个简单模拟电路的仿真,具体说明Protel99se中仿真器的使用。
2 绘制仿真原理图用户在进行电路图仿真之前,首先第一步应是绘制仿真原理图的绘制,即参考电路原理图将其仿真原理图绘制出来。
具体地说,就是要用仿真元件将电路原理图重新连接一遍,成为一张仿真原理图,电路原理图与仿真原理图的区别之一就是所用的元件,电路原理图中所用的元器件只是表明该元件的电气特性和封装形式,而仿真原理图要用专门的仿真元器件。
所以用户在绘制电路原理图时,要用仿真库有的元件。
在此实例中,采用如图2所示的模拟电路,这是一个简单的整流稳压电路。
在该电路中定义了一个正弦波电压源,同时,在需要显示波形处添加了网络标号,如Vin和OUT,用于显示输入波形、输出波形以及一些中间波形。
3 初始状态的设置设置初始状态是为计算偏置点而设定一个或多个电压(或电流值)。
在模拟非线性电路、震荡电路及触发器电路的直流或瞬态特性时,常出现解的不收敛现象,当然实际电路是有解的。
其原因是偏置点发散或收敛的偏置点不能适应多种情况。
设置初始值最通常的原因就是在两个或更多的稳定工作点中选择一个,使模拟顺利进行。
Protel99se电路仿真
Protel99se电路仿真一般说来,在电路设计的开始与结束时,设计者总要对所设计的电路的性能进行推算、判断和验证,Protel99 SE可以对模拟和数字信号混合电路仿真。
其仿真引擎使用的是伯克利分校的SPICE /XSPICE。
它可以让我们精确地仿真由各种器件,比如TTL、CMOS、BJT等构成的电路。
Protel中支持的电路分析类型有:静态工作点分析,交流小信号分析,瞬态分析,付立叶分析,噪声分析,直流分析,参数扫描分析,温度扫描分析和蒙特卡罗分析。
可用于仿真的电路,必须满足以下条件:1、必须用仿真库中的器件(或用户自己建的器件仿真模型和器件符号)搭成电路,仿真库在\\Design Explorer 99 SE\Library\Sch\Sim.ddb文件中;2、必须有激励源;3、对所关心的节点建立网络标号;4、设定初始条件。
SIM 99仿真库中的主要元件电路仿真操作步骤在 SIM 99的仿真元件库中,包含了如下一些主要的仿真元器件。
一、电阻在库 Simulation Symbols.lib中,包含了如下的电阻器:RES 固定电阻;RESSEMI 半导体电阻;RPOT 电位器;RVAR 变电阻。
上述符号代表了一般的电阻类型,如图l所示。
图l 仿真库中的电阻类型这些元器件有一些特殊的仿真属性域,在放置过程中按键或放置完成后双击该器件得到属性对话框,可如下设置:Designator 电阻器名称(如 R1);PartType 以欧姆为单位的电阻值(如100kΩ);L可选项,电阻的长度(仅对半导体电阻有效);W可选项,电阻的宽度(仅对半导体电阻有效);Temp 可选项,元件工作温度,以摄氏度为单位,缺省时为27℃(仅对半导体电阻有效);Set 仅对电位器和可变电阻有效(在“Part Fields l~8”选项卡中设置取值0~l)。
二、电容在库 Simulation Symbols.Lib中,包含了如下的电容:CAP 定值无极性电容;CAPZ 定值有极性电容;CAPSEMI 半导体电容。
基于Protel99se的整流、滤波、稳压电路的仿真教学
\_ /
\ /
厂 \ / \
图 1 半波整流 电路原理 与仿 真图
厂 - , } -.— ● ● 厂 ,● _ ● /—\ ’ , Jl 1l ●● ll
/、
\一 /
/—\
/ \
/ \
\—/
/ —、
\ /
\—/
\ /
图 3 全波整流 电路原理与仿真图
1。 }; 00 l
{
1 l{
lI I} {I Il Il
图5 全 波整流 、 滤波电路原理与仿真图
l l I t .
— 1 l ●
J ● ' ●/
● ● 厂 、 l 【 ●' l l
\—/
\— /
\—/
/—\
\ /
\ /
1 0
一糕 i渊Ij } ] l }j fj I lf l 【
{I } {{ ; l} l l }l j { l lI j } { : l i t i }l 】l }! 亨 }i l I I v i j | dT c } I 仃oI T J 0 l l l l{ I N* : 0
稳压 电路进行 了仿真分析, 并把仿真 结果用于课 堂教学上 , 大大提 高了初 学者的感・ ,i , 高了课 堂教学效果.  ̄i T 提 k,
关键词 :rt9 s ; Po 1 e整流 ; e9 滤波 ; 稳压 ; 仿真 中图分类号 :N 9 T 7 1
0 引 言 .
文献标识码 : A
i { }
j
l} l l l i 、} . I : , (1 l
I i
; l
l I l{
Protel99SE仿真分析功能
噪声分析
噪声分析可通过绘制噪声谱密度图,以 确定电阻噪声和半导体噪声对噪声特性 的影响。噪声谱密度按每赫兹噪声强度 绘制,系统能够计算下列噪声:输入噪 声、输出噪声和器件噪声
传递函数分析(Transfer Function)
传递函数分析是在直流工作点的基础上, 在电路直流偏置附近将电路线性化,从 而计算电路的输入阻抗,输出阻抗以及 直流增益
静态工作点分析
静态工作点分析可用于分析直流稳态电 路和交流放大电路的静态工作点。选择 合适的静态工作点是交流放大电路进行 正常工作的前提。
直流扫描分析(DCS)
直流扫描分析是直流转移特性分析,允 许设置两个扫描变量,通常第一个扫描 变量(主独立源)所覆盖的区间是内循环, 第二个扫描变量(次独立源)扫描区间为外 循环。
Protel99 电路设计
Protel99SE这种EDA软件所 具有的仿真分析功能
对所设计的电路原理图进行模拟、分 析、验证,即时的反映所设计电路的性能。 这与实验室里使用一系列电子元件和测试 仪器才可完成的电路验证相比,这种电路 仿真的技术即省时又经济,而且还可避免 实验中发生的各种损坏和事故。
分析共射极放大电路的静态工 作点、放大倍数、频率响应
执行菜单命令 “Simulation/Setup”, 选中静态工作点分析、 瞬态分析、交流小信 号分析。对瞬态分析 和交流小信号分析的 页面进行设置,
蒙特卡ቤተ መጻሕፍቲ ባይዱ分析(Monte Carlo)
蒙特卡罗分析是一种统计模拟方式,它 是在给定电路元器件参数容差的统计分 布规律的条件下,用一组组伪随机数求 得元件参数的随机抽样序列。对这些随 机抽样的电路进行直流、交流小信号、 瞬态分析,并通过多次分析的结果估算 出电路性能的统计分布规律以及电路的 合格率、成本等等。
Protel99SE教程第10章电路仿真
10.3 SIM 99中的激励源
在SIM 99的仿真元件库中,包含了以下主要激励源。 10.3.1直流源 在库Simulation Symbols.lib 中,包含了如下的直流源元器件: VSRC 电压源;ISRC 电流源; 仿真库中的电压/电流源的符号如图10.9所示。
图 10.9 电压/电流源符号
3
图10.1 仿真库中的电阻类型
4
9.2.2 电容 在库Simulation Symbols.Lib中,包含了如下 的电容: CAP: 定值无极性电容; ELECTR02: 定值有极性电容; CAPVAR: 单连可变电容。 这些符号表示了一般的电容类型,如图 10.2所 示。
5
图 10.2 仿真库中的电容类型
第10章 电路仿真
10.1 概述 10.2 SIM 99仿真库中的主要元件 10.3 SIM 99中的激励源 10.4 仿真器设置 10.5 运行电路仿真 本章小结
1
10.1 概述
Protel 99 SE 仿真器包含一个数目庞大的仿真库,能很 好地满足设计的需要。Protel 99 SE Advanced SIM 99是一个 功能强大的数/模混合信号电路仿真器,运行在Protel的 EDA/Client 集成环境下,与Protel Advanced Schematic原理 图输入程序协同工作,作为Advanced Schematic的扩展,为 用户提供了一个完整的从设计到验证的仿真设计环境。 在Protel 99 SE中执行仿真,需要从仿真用元件库中放 置所需的元件,连接好原理图,加上激励源,然后单击仿真 按钮即可自动开始。作为一个真正的混合信号仿真器, SIM99集成了连续的模拟信号和离散的数字信号,可以同时 观察复杂的模拟信号和数字信号波形,以及得到电路性能的 全部波形。 2
Protel99SE电路设计与仿真教程
miscellaneous device.ddb库元件 简介
插头 交流插座 插口, 塞孔, 插座
耳塞
感光二极管
标准视频输入接口
双刀双掷继电器
感光三极管
双刀单掷继电器
单刀双掷继电器 单刀单掷继电器 单向可控硅
扬声器,喇叭 三端双向可控硅 三极真空管
插座
电流源 电压源
N-单结晶体管
P-单结晶体管 三端集成稳压器
2.5.3元件位置的调整
• • • • • • • 1.单个元件的移动 2.多个元件的移动 3.元件的旋转 1)空格键:让元件以900 逆时针方向旋转 X键:使元件左右对调 Y键:使元件上下对调 4.元件选择的消除
• 选择standard style(标准图纸格式),该 栏提供了多种标准图纸,具体大小可以 参看有关书。 • A:11.00X8.5in 279.42X215.90mm • B:17.00X11.00in 431.80X279.40 • A4:11.69X8.27in 297X270mm(16开) • A0:46.80X33.07in 1188X840 • E:44.00X34.00in 1078.00X863.60
2.7.8制作电路的I/O端口
• 当两个电路有某一个地方是相连的时候, 我们可以采用前面所讲的网络标号的方 法,同时我们还可以用I/O端口的方法。 使某些I/O端口具有相同的名称,这样就 可以将它们视为同一网络或者认为它们 在电气上是相连的。
用Protel99SE实现模拟电路的分析与设计
用Protel99SE实现模拟电路的分析与设计
王仁平;钟金重
【期刊名称】《自动化技术与应用》
【年(卷),期】2002(000)002
【摘要】本文介绍了仿真软件Protel99S在模拟电路中的仿真功有和实现方法.以绘制三极管输出特性和分析共射极放大电路为例,具体分析Protel99SE在模拟电路分析和设计中所起的作用.
【总页数】3页(P43-45)
【作者】王仁平;钟金重
【作者单位】福建省侨兴轻工学校;东北轻合金有限责任公司
【正文语种】中文
【中图分类】TP211
【相关文献】
1.实现从EWB到Protel99SE的对接 [J], 林成杰
2.应用Protel99SE软件实现电路的设计与仿真 [J], 袁桂玲
3.Protel99SE仿真在模拟电路中的应用 [J], 廖娜
4.柴油机转速信号动态模拟电路分析与设计 [J], 李京;王腾
5.基于Protel99SE的模拟电路的仿真分析与设计 [J], 张金美;舒希勇
因版权原因,仅展示原文概要,查看原文内容请购买。
模拟电路软件protel99SE
西安邮电大学 通信与信息工程学院 科技创新实验Ⅲ设计报告 专业班级: 信工1301 学生姓名: 郭轲鑫 学号(班内序号): 03134003 2014 年 11 月 9 日——————————————————————————装订线————————————————————————————————报告份数:撰写内容提纲:一、摘要为了提高我们对专业知识的了解,在开展专业课之前做打好扎实的基础,提高我们的知识储备和创新能力,我们在指导老师的帮助下进行了本次的科技创新实验,本次实验是使用模拟电路软件protel99SE,对AT89C51单片机电子看门狗进行电路绘制,并最后形成完整的模拟电路,通过调试完成PCB电路的生成。
本次实验在实验室进行,通过老师提供的电路元件和参数信息先是去构建模拟电路,然后再生成仿真电路板,最后对电路进行布线,达到实验目的。
在在指导老师的帮助下,我成功的完成了模拟电路板的构建,并且生成了最后的PCB电路板达到了本次实验的最终目的。
关键字:protel99SE 模拟电路板 PCB 仿真二、英文摘要In order to improve our understanding of professional knowledge, do lay a solid foundation before conducting the professional course, improve our knowledge and innovation ability, we carried out the technology innovation experiment this time in instructs under teacher's help, this experiment is the use of circuit simulation software protel99SE, the circuit drawing of AT89C51 singlechip electronic watch the dog, and finally the formation of analog circuit is complete, through debugging completed generation for PCB circuits.The experiment was conducted in the laboratory, the circuit elements and parameters of information through the teacher provides the first to constructthe analog circuit, and then generate the simulation circuit board, at the end of the circuit wiring, achieve the purpose of the experiment.In instructs under teacher's help, I successfully completed the construction of analog circuit board, and generate the PCBcircuit board finally reached the final objective of this experiment.Keywords: Simulation of PCB circuit board protel99SE simulation三、引言(对报告总体的概述,目的是向读者简略描述短文内容或相关背景,吸引读者对本文产生兴趣,对正文起到提纲掣领和激发阅读兴趣的作用)本次实验操作通过protel99SE软件的操作,完成电路模拟电路板的制作,报告详细介绍了每个重要步骤的具体操作过程,有助于对该软件的一些详细功能的具体了解,能帮助我们跟直观的了解电路元件和电路原理,进一步加深我们对单片机和电路的具体了解。
