新风机组三种控制方案
新风机组的控制原理及说明
1#打印字体大小: t T发表于 2006-6-2 15:39 | 只看该作者新风机组的控制原理及说明新风, 原理, 机组设备配套表：位号名称设备型号说明品牌T1 开关风阀执行器AM24 1-0V AC 2-L1 3-L2 ：18NM BELIMOV1 房间温度传感器SRA-TN10 热敏电阻NTC10K输入VECTOR△P1微压差变送器Ms321 0~10VDC 100Pa Dwyell M1 24V变压器AER-220-50 AC24V 2A线性变压器VECTOR U1 PI控制器TCY-T0121 双PI回路智能控制器VECTORTC1 风机盘管控制器TLC-FC-S 4DO，AC230，2A；2管制系统VECTOR实现以下功能：1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。
2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动调节。
3, 过滤器报警输入，点亮过滤器报警灯。
4, 送风机和新风阀连锁控制：开机时，先开风阀，后开风机；关机时，先关风机，后关风阀。
5, 定时功能：自动定时开机，关机。
共有4个时间定时程序，可以实现16个设置点定时控制。
6, 通过显示终端可以显示数据和显示报警信息。
用户可以修改温度设定点。
关于防火阀原理和功能的介绍日期：2010-4-12 字体：【大中小】防火阀的结构和工作原理防火阀的结构主要由阀体和执行机构组成。
阀体由壳体、法兰、叶片及叶片联动机构等组成。
执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。
防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。
当管道内所输送的气体温度达到易熔金属片的熔化温度时，易熔片熔断，其芯轴上的压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，由于阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。
由此可见，防火阀的执行机构采用机械传动原理，不需电、气及其它能源，因而可保证在任何情况下均能起到防火作用。
新风机组的控制
新风机组的控制新风机组控制包括:送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。
如果新风机组要考虑承担室内负荷(如直流式机组)，则还要控制室内温度(或室内相对湿度)。
1. 送风温度控制送风温度控制即是指定出风温度控制，其适用条件通常是该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的。
因此，在整个控制时间内，其送风温度以保持恒定值为原则。
由于冬、夏季对室内要求不同，因此冬、夏季送风温度应有不同的要求。
也即是说，新风机组定送风温度控制时，全年有两个控制值——冬季控制值和夏季控制值，因此必须考虑控制器冬、夏工况的转换问题。
送风温度控制时，通常是夏季控制冷盘管水量，冬季控制热盘管水量或蒸汽盘管的蒸汽流量。
为了管理方便，温度传感器一般设于该机组所在机房内的送风管上。
2. 室内温度控制对于一些直流式系统，新风不仅能使环境满足卫生标准，而且还可承担全部室内负荷。
由于室内负荷是变化的，这时采用控制送风温度的方式必然不能满足室内要求(有可能过热或过冷)。
因此必须对使用地点的温度进行控制。
由此可知，这时必须把温感器设于被控房间的典型区域。
由于直流系统通常设有排风系统，温感器设于排风管道并考虑一定的修正也是一种可行的办法。
除直流式系统外，新风机组通常是与风机盘管一起使用的。
在一些工程中，由于考虑种种原因(如风机盘管的除湿能力限制等)，新风机组在设计时承担了部分室内负荷，这种做法对于设计状态时，新风机组按送风温度控制是不存在问题的。
但当室外气候变化而使得室内达到热平衡时(如过渡季的某些时间)，如果继续控制送风温度，必然造成房间过冷(供冷水工况时)或过热(供热水工况时)，这时应采用室内温度控制。
因此，这种情况下，从全年运行而言，应采用送风温度与室内温度的联合控制方式。
3. 相对湿度控制新风机组相对湿度控制的主要一点是选择湿度传感器的设置位置或者控制参数，这与其加湿源和控制方式有关。
(1) 蒸汽加湿对于要求比较高的场所，应根据被控湿度的要求，自动调整蒸汽加湿量。
新风机组三种控制方案

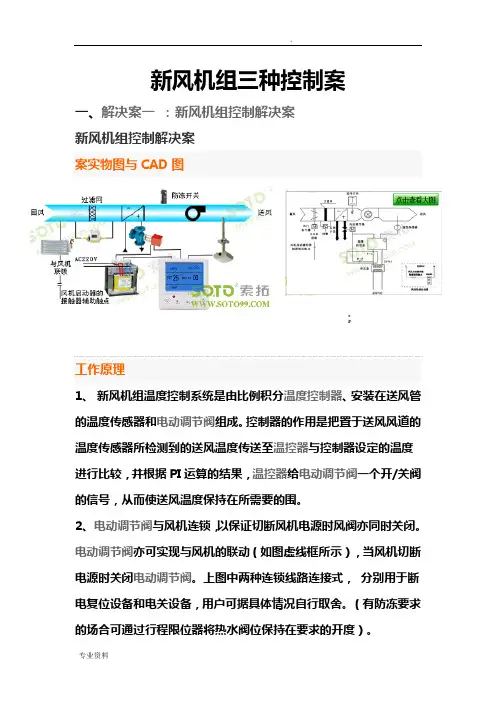

新风机组三种控制案一、解决案一：新风机组控制解决案新风机组控制解决案案实物图与CAD图;工作原理1、新风机组温度控制系统是由比例积分温度控制器、安装在送风管的温度传感器和电动调节阀组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的围。
2、电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。
电动调节阀亦可实现与风机的联动（如图虚线框所示），当风机切断电源时关闭电动调节阀。
上图中两种连锁线路连接式，分别用于断电复位设备和电关设备，用户可据具体情况自行取舍。
（有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度）。
3、在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
4、当过滤网堵塞时或当其超过规定值时，压差开关给出的开关信号。
5、当盘管温度过低时，低温防冻开关给出开关信号，风机停止运行，防止盘管冻裂。
新风机组控制案应用分析新风机组控制系统由温控器来控制电动调节阀，此系统的主要作用就是给用户一个舒适的环境以及节能的目的。
避免制冷/制热机组系统不停的工作，使设备寿命更长。
风门执行器于风机联锁，用户在开机时只要打开风门执行器此时电动调节阀也打开，这样设置便用户操作，同时也避免在风门打开时而电动调节阀没能及时打开及工作给设备造成不良后果。
压差开关其作用就是检测过滤网两边的压力，以便在过滤网堵塞或两端压力不平衡时同样给设备造成不良后果。
新风系统使用方法
新风系统使用方法
使用新风系统的方法如下：
1. 开启新风系统：打开新风系统的主电源开关，通常位于新风系统的控制面板上。
2. 设定运行模式：根据需求，选择合适的运行模式。
常见的模式有智能模式、手动模式和定时模式。
3. 调节风量：根据需要，调节新风系统的风量大小。
通常可以通过控制面板上的风速调节器进行调节。
4. 设定温度：如果新风系统具备制冷或制热功能，可以设定所需的温度。
5. 清洁过滤器：定期清洁或更换新风系统中的空气过滤器，以保证空气质量。
6. 风口调节：根据需要，调节新风系统的风口方向和角度，以确保空气流通到需要的区域。
7. 关闭新风系统：在使用完毕后，可以将新风系统的运行模式设为关闭，或将主电源开关关闭。
需要注意的是，不同型号的新风系统具体操作方法可能略有不同，应根据具体的产品说明书进行操作。
同时，为了保证新风系统的正常运行和延长使用寿命，定期维护保养也是必要的。
风机盘管控制三种解决方案
风机盘管控制三种解决方案一、方案一：传统有线控制方案传统有线控制方案是一种常见的风机盘管控制方案，主要通过有线连接实现风机盘管的控制。
该方案的主要特点如下：1. 控制方式：传统有线控制方案采用集中控制方式，通过中央控制器对多个风机盘管进行统一控制。
2. 有线连接：该方案需要通过有线连接将中央控制器与各个风机盘管进行连接，以实现信号的传输和控制命令的下发。
3. 控制功能：传统有线控制方案可以实现风机盘管的启停控制、风速调节、温度调节等基本控制功能。
4. 稳定可靠：由于采用有线连接，传统有线控制方案具有较高的稳定性和可靠性，能够确保控制信号的准确传输和控制命令的可靠执行。
5. 适合范围：传统有线控制方案适合于小型风机盘管系统，例如家庭空调系统、办公室空调系统等。
二、方案二：无线控制方案无线控制方案是一种基于无线通信技术的风机盘管控制方案，主要通过无线信号传输实现风机盘管的控制。
该方案的主要特点如下：1. 控制方式：无线控制方案采用分散控制方式，每一个风机盘管都配备了独立的无线控制器，通过与中央控制器进行无线通信来实现控制。
2. 无线通信：该方案通过无线通信技术，如蓝牙、Wi-Fi等，将中央控制器与各个风机盘管进行连接，以实现信号的传输和控制命令的下发。
3. 控制功能：无线控制方案可以实现风机盘管的启停控制、风速调节、温度调节等基本控制功能，同时还可以通过手机App等远程控制设备实现远程控制。
4. 灵便便捷：由于采用无线通信，无线控制方案具有较高的灵便性和便捷性，可以方便地实现设备之间的互联和控制。
5. 适合范围：无线控制方案适合于中小型风机盘管系统，例如商业建造、酒店等场所的空调系统。
三、方案三：智能控制方案智能控制方案是一种基于人工智能和物联网技术的风机盘管控制方案，主要通过智能算法和传感器实现风机盘管的自动控制。
该方案的主要特点如下：1. 控制方式：智能控制方案采用自动控制方式，通过智能算法对风机盘管进行自动调节和优化控制。

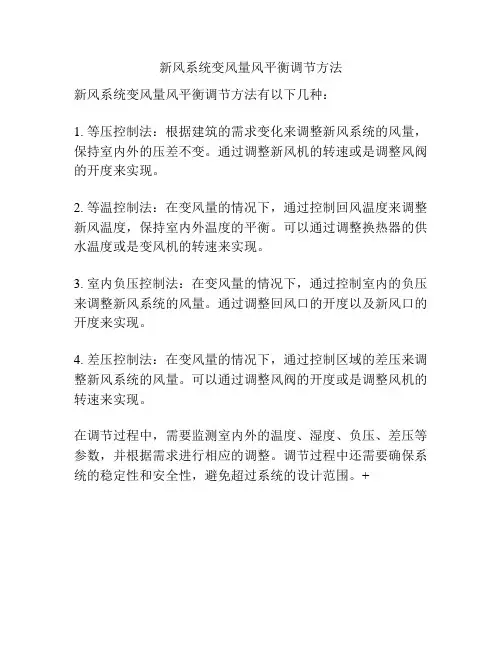

新风系统变风量风平衡调节方法
新风系统变风量风平衡调节方法
新风系统变风量风平衡调节方法有以下几种：
1. 等压控制法：根据建筑的需求变化来调整新风系统的风量，保持室内外的压差不变。
通过调整新风机的转速或是调整风阀的开度来实现。
2. 等温控制法：在变风量的情况下，通过控制回风温度来调整新风温度，保持室内外温度的平衡。
可以通过调整换热器的供水温度或是变风机的转速来实现。
3. 室内负压控制法：在变风量的情况下，通过控制室内的负压来调整新风系统的风量。
通过调整回风口的开度以及新风口的开度来实现。
4. 差压控制法：在变风量的情况下，通过控制区域的差压来调整新风系统的风量。
可以通过调整风阀的开度或是调整风机的转速来实现。
在调节过程中，需要监测室内外的温度、湿度、负压、差压等参数，并根据需求进行相应的调整。
调节过程中还需要确保系统的稳定性和安全性，避免超过系统的设计范围。
+。
中央空调新风机组控制方案
中央空调新风机组控制方案一：950软件系统介绍：建构BAS网络监控系统的目的&意义：即时监视现场及控制现场。
通讯速率：主要体现在该系统软件的两个主要功能：* ：压缩档技术封包传输；* ：异动优先传输技术；软件系统功能介绍：• 1 通讯管理介绍：• 2 监控管理• 3 告警管理• 4 资料管理• 5 配线规格1.1：多样通讯协议：•便于使用方后期的设备维护，扩容；•采用成熟、通用、标准的通讯协议，保证系统的兼容、通讯品质稳定；提升、优化设备的运行品质；提升数据传输速率，确保适时监控。
•公司提供： BACnet 、Modbus、Ethernet TCP/IP，三种标准的通讯协议，增大使用方、系统集成商选择余地；2.1：监控管理可以根据现场实际，以及客户需求灵活设计。
满足多种监控设备需求：针对该控制方案，软件现实图像如下：3.1 告警管理3.1.1设备故障告警管理；3.1.2设备运行状态异常4.1 资料管理现场数据的采集现场设备运行开关状态现场设备输出输入模拟量控制状态950系统控制的优势* 直觉、图形以及排程方式的管理* 采用动态的数据和图形显示，直观、清晰；* 采用人机画面、环境平面图以及升点阵图；* 图形化的控制符号、便于操作和管理；* 可拆卸式的控制模块，依现场实际灵活安装；* 现场显示、集中显示、远距显示多形式管理；* 可依据现场实际，做时间排程管理；二：现场控制器产品介绍：6688N 功能及应用：1 外观及操作环境：2 基本输出输入规格 3产品优势：1.12.11．DEI-3366N 、UI=3点、AO=3点、DI=6点、DO=6点， 2.电源电压：AC 24V ± 10%单相50/60Hz 。
3.电能消耗：10W 以内(不含各输出接点)。
4.通讯协议/接口：Modbus-RTU/RS-485 、BACnet3.1超大屏幕、蓝屏背光、完全直观视屏、可拆卸式操作面板1 控制功能：通用于模拟、开关量电气设备起停、运行控制，监视控制温度、30湿度、压力、流量设备；2 通讯功能：采用标准RS-485 MODBUS或BACnet通讯，实现控制信息的集成、远距传递、远程网络控制；3 扩充功能：多台现场数位处理器并联使用。
新风机组控制原理
新风机组控制原理
新风机组的控制原理是基于空气质量的监测与调节。
其工作原理如下：
1. 空气质量监测：新风机组会安装传感器，监测室内空气的温度、湿度、PM
2.5等指标。
传感器会实时将采集到的数据传输给控制系统。
2. 参数设定：用户可以根据需要设定新风机组的工作参数，如温度设定值、湿度设定值等。
控制系统会根据设定值进行调节。
3. 控制策略：控制系统会根据传感器采集到的数据与设定值进行比较，并根据预设的控制策略，判断是否需要打开或关闭新风机组。
常见的控制策略有基于温度的控制、基于湿度的控制以及基于空气质量的控制。
4. 调节控制：当控制系统判断需要打开新风机组时，会通过信号与新风机组通信，控制其启动。
调节控制会根据当前的室内空气质量情况，适时调整新风机组的风速和风量，以达到预设的空气质量标准。
5. 反馈与调试：新风机组会周期性地重新检测室内空气质量，如果发现空气质量不符合要求，控制系统会进行相应的调整，如增大风速或风量。
同时，控制系统会记录下历史数据，以便于用户进行参考和分析。
综上所述，新风机组的控制原理是通过空气质量监测与调节，
根据设定值和控制策略对新风机组进行控制，从而达到提高室内空气质量的目的。

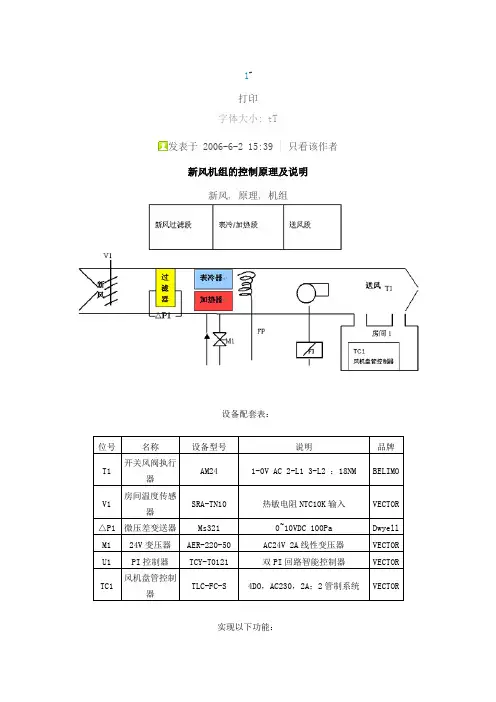

新风机组的控制原理及说明
新风机组的控制原理及
说明
-CAL-FENGHAI.-(YICAI)-Company One1
新风机组的控制原理及说明
新风, 原理, 机组
设备配套表：
位号名称设备型号说明品牌
T1开关风阀执
行器
AM241-0V AC 2-L1 3-L2 ：18NM BELIMO
V1房间温度传
感器
SRA-TN10热敏电阻NTC10K输入VECTOR
△P1微压差变送
器
Ms3210~10VDC 100Pa Dwyell
M124V变压器AER-220-50AC24V 2A线性变压器VECTOR U1PI控制器TCY-T0121双PI回路智能控制器VECTOR
TC1风机盘管控
制器
TLC-FC-S
4DO，AC230，2A；2管制系
统
VECTOR
实现以下功能：1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。
2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动调节。
3, 过滤器报警输入，点亮过滤器报警灯。
4, 送风机和新风阀连锁控制：开机时，先开风阀，后开
风机；关机时，先关风机，后关风阀。
5, 定时功能：自动定时开机，关机。
共有4个时间定时程序，可以实现16个设置点定时控制。
6, 通过显示终端可以显示数据和显示报警信息。
用户可以修改温度设定点。
新风系统常用的设计方案及风量计算方法
新风系统常用的设计方案及风量计算方法一、新风方案的选择1．1 空调系统的新风量，应符合下列规定：（1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应满足下表的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。
（3）工业建筑应保证每人不小于30m3/h的新风量。
1．2 当空调系统不设新风系统时，室外风仍可通过门、窗的缝隙渗透到室内，因此负荷计算时，必须计算通过围护结构、门、窗缝隙渗入室内的新风负荷，渗入的空气量可按不小于以下换气次数估算：适用于一面或二面有门、窗暴露的房间，当房间有三面或四面门、窗暴露面时，应乘以系数1.15。
1．3 与多联式中央空调相配套，常用的新风方案有三种：①新风处理机；②全热交换器；③风机箱直接送风（新风不处理）。
（1）板翅式全热交换器板翅式全热交换器的热交换单元是采用不燃性矿物纤维作为基材，经专门加工制成吸湿、透湿性能良好的纸状波形折摺态，能够实现湿度（水分子）的交换，这样，温度和湿度不同的两股气流相间通过各自流道时，一方面通过传导进行显热的交换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的交换。
（2）方案的对比如下：另外，显热交换器有时也会采用，与全热交换器相比，其优点为：热交换元件是以交叉叠放的铝箔波纹板作为基材制成的，寿命长；其缺点为：只能回收显热，不能回收潜热，焓效率较低。
（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理到室内设计状态，处理效果最好，最规范。
1．4 除以上三种外，其它新风方案有：（1）选用风冷热泵水机和水盘管的新风机组；（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；（3）选用其他品牌的直接蒸发的新风机组。
新风机组三种控制方案
新风机组三种控制方案一、解决方案一：新风机组控制解决方案新风机组控制解决方案方案实物图与CAD图;工作原理1、新风机组温度控制系统是由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。
2、电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。
电动调节阀亦可实现与风机的联动（如图虚线框所示），当风机切断电源时关闭电动调节阀。
上图中两种连锁线路连接方式，分别用于断电复位设备和电关设备，用户可据具体情况自行取舍。
（有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度）。
3、在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
4、当过滤网堵塞时或当其超过规定值时，压差开关给出的开关信号。
5、当盘管温度过低时，低温防冻开关给出开关信号，风机停止运行，防止盘管冻裂。
新风机组控制方案应用分析新风机组控制系统由温控器来控制电动调节阀，此系统的主要作用就是给用户一个舒适的环境以及节能的目的。
避免制冷/制热机组系统不停的工作，使设备寿命更长。
风门执行器于风机联锁，用户在开机时只要打开风门执行器此时电动调节阀也打开，这样设置方便用户操作，同时也避免在风门打开时而电动调节阀没能及时打开及工作给设备造成不良后果。
压差开关其作用就是检测过滤网两边的压力，以便在过滤网堵塞或两端压力不平衡时同样给设备造成不良后果。
新风机组三种控制方案
新风机组三种控制方案一、解决方案一：新风机组控制解决方案新风机组控制解决方案方案实物图与CAD图；工作原理1、新风机组温度控制系统是由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较,并根据PI运算的结果,温控器给电动调节阀一个开/关阀的信号,从而使送风温度保持在所需要的范围。
2、电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。
电动调节阀亦可实现与风机的联动（如图虚线框所示），当风机切断电源时关闭电动调节阀。
上图中两种连锁线路连接方式，分别用于断电复位设备和电关设备，用户可据具体情况自行取舍.(有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度）.3、在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时,温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭.如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
在需要制热时，温控器二、解决方案二：空气处理机组控制解决方案空气处理机组控制解决方案方案实物图与CAD图工作原理1、空气处理机组控制系统由温控器、过滤网、风门执行器、传感器、变压器、压差开关、电动调节阀（冷热水)、两、电动调节阀(加湿)、温度，湿度两个温度控制器组成.2、温度控制可以设定温度通过对设定值与温度传感器所测量值进行比较，经过比例、积分计算,对电动调节阀进行控制。
3、湿度控制器可以设定温度，通过对设定值与湿度传感器的测定的值进行比较，经过PID计算，对电动调节阀进行控制.从而改变加湿介质的流量,达到控制湿度的目的。
4、当过滤网阻塞时,压差开关给出开关信号。
风门执行器及电动调节阀、温控器都停止工作。
5、电动风阀与送风机联锁.空气处理机组控制解决方案应用分析三、解决方案三:新风空气处理控制解决方案推荐产品ST-V3000系列电动调节阀ST—V7000系列电动调ST-SW系列温度传感器ST—TC8800系列比例积分温控器ST-EO系列中央空调电动风口ST—DF系列中央空调辅助加热器ST-P74JA系列压差控制器ST-Y40系列变压器。
风机盘管控制三种解决方案
风机盘管控制三种解决方案一、方案一：传统有线控制方案传统有线控制方案是一种常见的风机盘管控制方案，通过有线连接来实现风机盘管的控制。
该方案主要包括以下几个步骤：1. 安装有线控制设备：在风机盘管系统中安装有线控制设备，包括控制面板、传感器等。
控制面板用于设置风机盘管的工作模式和温度等参数，传感器用于感知室内环境的温度、湿度等参数。
2. 连接有线控制设备：将控制面板与风机盘管系统进行有线连接，确保信号的稳定传输。
通常采用串行通信方式进行连接。
3. 设置控制参数：根据实际需求，设置风机盘管的工作模式、温度范围、湿度范围等参数。
可以根据不同的时间段设置不同的工作模式，以满足不同的舒适需求。
4. 监测和调节：通过传感器感知室内环境的温度、湿度等参数，并根据设定的控制参数进行相应的调节。
当室内温度超过设定的范围时，控制面板会发送信号给风机盘管系统，调节风机的运行速度和盘管的供暖或制冷效果。
5. 故障检测和报警：传统有线控制方案还可以实现故障检测和报警功能。
当风机盘管系统出现故障时，控制面板会发送故障信号，提醒用户进行维修或更换设备。
二、方案二：基于无线通信的控制方案基于无线通信的控制方案是一种新型的风机盘管控制方案，通过无线通信技术实现风机盘管的控制。
该方案主要包括以下几个步骤：1. 安装无线控制设备：在风机盘管系统中安装无线控制设备，包括无线控制面板、无线传感器等。
无线控制面板用于设置风机盘管的工作模式和温度等参数，无线传感器用于感知室内环境的温度、湿度等参数。
2. 连接无线控制设备：通过无线通信技术将无线控制面板与风机盘管系统进行连接，确保信号的稳定传输。
通常采用无线协议（如Wi-Fi、Zigbee等）进行连接。
3. 设置控制参数：根据实际需求，设置风机盘管的工作模式、温度范围、湿度范围等参数。
可以通过无线控制面板进行设置，也可以通过手机App进行设置。
4. 监测和调节：通过无线传感器感知室内环境的温度、湿度等参数，并根据设定的控制参数进行相应的调节。
新风机组控制方案
新风机组控制方案摘要：本文档介绍了一种新风机组控制方案。
新风机组是一种能够将新鲜空气引入室内，并将污浊空气排出室外的设备。
本方案采用了先进的控制技术，实现了对新风机组的精确控制和智能管理。
通过优化风机运行参数、监测室内空气质量和自动调节换气量等措施，本方案能够提供舒适健康的室内环境，并有效节约能源。
本文将详细介绍新风机组控制方案的原理、功能和优势。
1. 引言随着人们对室内空气质量的要求越来越高，新风机组作为一种重要的室内空气处理设备，在日常生活和工作中得到了广泛应用。
新风机组能够将室外的新鲜空气通过过滤和处理后引入室内，提供清新舒适的室内环境。
但是，如何实现对新风机组的智能控制和精确调节成为了一个挑战。
本文提出了一种新风机组控制方案，旨在优化新风机组的运行和管理，提高室内空气质量，节约能源。
2. 控制方案原理新风机组控制方案基于传感器、执行器、控制器和通信等技术，通过采集和分析室内环境数据，实现对新风机组的智能控制。
主要原理包括以下几点：2.1 传感器监测室内环境数据新风机组控制方案中设置了多个传感器，用于监测室内温度、湿度、二氧化碳浓度等环境数据。
这些传感器能够实时采集室内环境数据，并将数据传输给控制器进行处理。
2.2 控制器分析数据并控制风机运行参数控制器是新风机组控制方案的核心部件，它通过接收传感器传输的数据，并结合预设的控制策略，对新风机组的风机运行参数进行调节。
例如，根据室内温度和湿度数据，控制器可以调节风机的风速和风量，以达到舒适的室内环境。
2.3 通信模块实现数据传输和远程控制新风机组控制方案中加入了通信模块，使得控制器能够与外部设备和系统进行数据交换和远程控制。
通过与楼宇管理系统、智能家居系统等进行连接，控制器可以接收外部指令，并根据指令调整新风机组的运行模式。
3. 功能和优势新风机组控制方案具有以下功能和优势：3.1 智能调节风机运行参数通过采集和分析室内环境数据，新风机组控制方案能够智能地调节风机的运行参数，包括风速、风量等。
空调控制系统的新风量控制方法
空调控制系统的新风量控制方法对于新风的控制原则是在能够保证室内空气质量的前提下，尽量采用最小新风量的控制方法。
1、设定最小新风阀位设定最小新风阀位可近似认为是固定新风比的控制方法，是沿用定风量空调系统的新风控制方法。
根据不同季节和室内外焓值变化情况，对新风阀设定一个最小阀位，以此来提供合理的新风量。
然而，V A V空调系统在保持最小新风阀位恒定的情况下，随着变风量系统送风量的下降，新风入口到混合段的压差减小，新风量也会相应下降。
如果引起送风量下降的负荷减少不是因为人员数量变化，且室内要求新风量不变，这种情况会造成新风不足。
所以，这种设定最小新风阀位的新风控制方式，不能够很好地满足变风量系统对新风的要求。
2、根据送风量变化调节新风阀开度这种控制方法相当于固定新风量的控制方法，是针对上面提到的固定阀位存在的不足而提出的。
这种方式在V A V空调系统的送风量发生变化时对新风阀的开度进行调节，从而使送入室内的新风量不随送风量的变化而发生变化。
这种方法在理论上十分简单，但在实际中也不一定能够保证新风量恒定。
其一，是当V A V空调系统的送风量变化时，新风入口到混合段的压差也发生变化，这种压差与风阀开度的关系不是一个线性关系；其二，风阀从结构上讲也不适合于频繁动作。
但是，根据送风量变化调节新风阀开度可以改善新风的供给质量。
3、风机跟踪法控制新风量风机跟踪法也称为送风机、回风机风量测量控制法。
这种方法同时测量送风机和回风机风量，送、回风的差值即为新风量，这一差值经过运算转换，用得出的风量差去控制回风机，保持这个风量差即新风量不变。
送风机送出风量-回风机吸入风量=新风量=常量为保证新风量不变，风机跟踪控制不管系统风量如何变化，总送风管风量与总回风管风量之差即新风量保持不变，要保持新风量不变必须精确测量送回风管的动压，但是，反映风速动压是全压和静压的差值，由于动压值相对较小，而全压和静压误差相对较大，所以其差值的误差就更大了。
新风机组控制方案
新风机组控制方案
概述：新风控制系统，主要设备：风机7.5KW,风阀2套，过滤网2套，水阀1套，压差控制1套。
图示：
控制方式：
控制箱可以手动和自动控制方式，当手动启动时，可以手动按钮启动，自动模式可以从触摸屏内启动；触摸屏可以24小时定时操作。
控制逻辑：
1.启动时，先启动风阀执行器，当风阀执行器反馈信号过来后，启动风机，停止相反。
2.低温保护温度值可调，当低温保护启动时，停止风机，并且水阀100%打开，同时在屏上报警提示，直到手动或自动解除为止。
3.压差报警时，在触摸屏上提示，并声光提示需要更换或清洗过滤网。
中央空调新风控制系统方案
.第1章系统原理简介1.1空调系统原理简介空调系统主要是调节室内空气的冷、热、干、湿，并起净化空气的作用，使人们工作、生活在比较舒适的环境中。
空调系统主要由三部分组成：空气调节系统、制冷系统、供热系统。
1.2 PLC控制原理简介空调监控系统主要利用PLC的控制功能，通过执行装载在PLC内部的预先设定的控制程序并执行上位机实时的命令语句，调节空调系统中的阀门开度、控制水泵启停、监控并采集空调系统中温度传感器、湿度传感器、压力传感器、水流开关等现场仪器仪表的数据，转换为可用的数据格式传送回PLC。
PLC接受到数据后将数据实时的显示出来。
本次设计采用S7-200可编程控制器进行控制。
第2章中央空调系统简介2.1 中央空调概述空调是空气调节的简称，是使室内空气温度、湿、清洁度和气流速度保持在一定范围内的一项环境工程技术，它满足生活舒适和生产工艺两大类的要求。
中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。
采用风管送风方式，用一台主机即可控制多个不同房间并且可引入新风，有效改善室内空气的质量，预防空调病的发生。
家用中央空调的最突出特点是产生舒适的居住环境，其次从审美观点和最佳空间利用上考虑，使用家用中央空调使室内装饰更灵活，更容易实现各种装饰效果，即使您不喜欢原来的装饰，重新装修，原来的中央空调系统稍微改变即可与新的装修和谐一致。
因此称家用中央空调为一步到位、永不落后的选择。
家用中央空调是指由一个室外机产生冷（热）源进而向各个房间供冷（热）的空调，它是属于小型商用空调的一种。
家用中央空调分为风系统和水系统两种。
风系统由室外机、室内主机、送风管道以及各个房间的风口和调节阀等组成；水系统由室外机、水管道、循环水泵及各个室内的末端（风机盘管、明装等）组成。
2.2 中央空调系统构成一、中央空调系统的构成图2-1 中央空调系统构成1.冷冻机组这是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”。
新风机组控制系统-Word整理
K-2 空调机组（单风机、有加湿、无排风）控制系统
本台空调机组由新风阀、回风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、回风温度传感器、回风湿度传感器、防冻开关、压差开关、风阀执行器、电动调节阀组成。
监测与控制功能：
（1）电动风阀与送风机连锁，当送风机启动时，新风风阀开启至30%，回风风阀开启至70%，送风机关闭时，电动风阀关闭。
（2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。
（3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。
（2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。
（3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。
（4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。
（7）本图采用的加湿方式为干蒸汽加湿，故选用电动调节阀以控制加湿的蒸汽量，如为水加湿，不选用电动调节阀，而是直接控制加湿器的控制设备，一般为监测其状态，控制其启停，对应的AI点改为DI点，AO点改为DO点。
（8）送风机的监测与控制为：监测送风机的运行状态、故障ቤተ መጻሕፍቲ ባይዱ态和手/自动状态，控制送风机的启停。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风机组三种控制方案
一、
新风机组控制解决方案
方案实物图与CAD图
;
工
作
原
理
1、
新风机组温度控制系统是由比例积分、安装在送风管内的温度传感器和组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至与控制器设定的温度进行比较，并根据PI运算的结果，给一个开/关阀的信号，从而使送风温度保持在所需要的范围。
2、与风机连锁，以保证切断风机电源时风阀亦同时关闭。
亦可实现与风机的联动（如图虚线框所示），当风机切断电源时关闭。
上图中两种连锁线路连接方式，分别用于断电复位设备和电关设备，用户可据具体情况自行取舍。
（有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度）。
3、在需要制冷时，置于制冷模式，当传感器测量的温度达到或低于设定温度时，给一个关阀信号，的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，给一个开阀信号，开阀接点接通阀门打开。
在需要制热时，置于制热模式，当传感器测量的温度达到或高于设定温度时，给一个关阀信号，的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，给一个开阀信号，开阀接点接通阀门打开。
4、当过滤网堵塞时或当其超过规定值时，压差开关给出的开关信号。
5、当盘管温度过低时，低温防冻开关给出开关信号，风机停止运行，防止盘管冻裂。
新风机组控制方案应用分析
?? 新风机组控制系统由来控制，此系统的主要作用就是给用户一个舒适的环境以及节能的目的。
避免制冷/制热机组系统不停的工作，使设备寿命更长。
风门执行器于风机联锁，用户在开机时只要打开风门执行器此时也打开，这样设置方便用户操作，同时也避免在风门打开时而没能及时打开及工作给设备造成不良后果。
压差开关其作用就是检测过滤网两边的压力，以便在过滤网堵塞或两端压力不平衡时同样给设备造成不良后果。
防冻开关就是当盘管内的温度过低时给一个开关信号使风机停止工作，防止盘管冻裂造成不必要的麻烦。
所需产品
二、
空气处理机组控制解决方案
方案实物图与CAD图
工作
原理
1、空气处理机组控制系统由、过滤网、风门执行器、传感器、变压器、压差开关、（冷热水）、两、（加湿）、温度，湿度两个温度控制器组成。
2、温度控制可以设定温度通过对设定值与温度传感器所测量值进行比较，经过比例、积分计算，对进行控制。
3、湿度控制器可以设定温度，通过对设定值与湿度传感器的测定的值进行比较，经过PID计算，对进行控制。
从而改变加湿介质的流量，达到控制湿度的目的。
4、当过滤网阻塞时，压差开关给出开关信号。
风门执行器及、都停止工作。
5、电动风阀与送风机联锁。
空气处理机组控制解决方案应用分析
?? 空气处理机组控制系统由和湿度控制器来控制与（加湿），此系统的主要作用就是给用户一个舒适的环境以及节能的目的。
避免制冷/制热机组系统不停的工作，使设备寿命更长。
风门执行器于风机联锁，用户在开机时只要打开风门执行器此时也打开，这样设置方便用户操作，同时也避免在风门打开时而没能及时打开及工作给设备造成不良后果。
压差开关其作用就是检测过滤网两边的压力，以便在过滤网堵塞或两端压力不平衡时同样给设备造成不良后果。
三、
新风空气处理控制解决方案方案实物图与CAD图
?? 由比例积分、、变压器、温度传感器组成新风温度控制系统，安装在回风管道上的传感器检测到的温度信号传送至，由将传感器检测到的温度和所设定的温度进行比较，同时给的开/关阀的信号。
从而使房间温度保持恒定。
新风机组控制方案应用分析
经过控制室内回风的温度，来调节阀门的开度，使室内环境温度保持恒定，达到舒适和节能的效果。
所需产品
序号名称型号
1ST-T比例积分系列
2ST-V系列
3ST-SW系列传感器
4ST-Y40变压器
推荐产品。
