交换机及路由器基础知识及配置
交换机和路由器基本配置
带外管理
带内管理
第7章 交换机和路由器基本配置
1) 带外管理
– 通过带外对交换机进行管理 (PC 与交换机直接相连) 通过Telnet 对交换机进行远程管理 通过Web 对交换机进行远程管理 通过TFTP 对交换机进行远程管理 通过SNMP 工作站对交换机进行远程管理
2) 带内管理
Switch# Show interface f0/24 switchport
Switch# ping {IP address}
第7章 交换机和路由器基本配置
配置主机名
Switch(config)#hostname S2126G S2126G(config)#
第7章 交换机和路由器基本配置
配置交换机管理IP地址
第7章 交换机和路由器基本配置
实验室网卡接线
测试网线 联网网线 联网设备
外网
实验设备
第7章 交换机和路由器基本配置
RACK的特点
统一管理和控制实验台上的多台网络设备 无需拔插控制台线，便可以实现同时管理和控 制多台网络设备 良好的兼容性 提供“统一清”功能，统一清除实验台上网络 设备的配置，方便多次实验（RCMS） 图形界面，简单方便 (RCMS)
！配置端口速率为10M
!配置端口的双工模式为半双工 !开启该端口，使端口转发数据
– 配置端口速率参数有100（100M）、10（10M）、auto(自适应)，默认 是auto – 配置双式模式有full (全双工)、half(半双工)、auto（自适应），默认是 auto
第7章 交换机和路由器基本配置
交换机接口开启
将接口启用 Switch(config-if) # no shutdown 将接口关闭 Switch(config-if) # shutdown

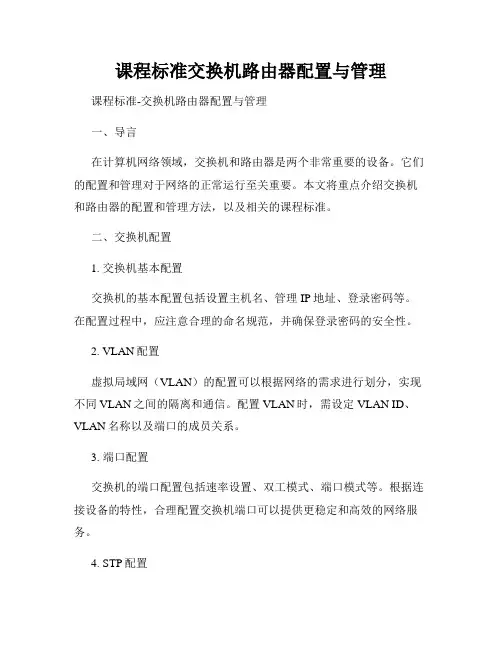

课程标准交换机路由器配置与管理
课程标准交换机路由器配置与管理课程标准-交换机路由器配置与管理一、导言在计算机网络领域，交换机和路由器是两个非常重要的设备。
它们的配置和管理对于网络的正常运行至关重要。
本文将重点介绍交换机和路由器的配置和管理方法，以及相关的课程标准。
二、交换机配置1. 交换机基本配置交换机的基本配置包括设置主机名、管理IP地址、登录密码等。
在配置过程中，应注意合理的命名规范，并确保登录密码的安全性。
2. VLAN配置虚拟局域网（VLAN）的配置可以根据网络的需求进行划分，实现不同VLAN之间的隔离和通信。
配置VLAN时，需设定VLAN ID、VLAN名称以及端口的成员关系。
3. 端口配置交换机的端口配置包括速率设置、双工模式、端口模式等。
根据连接设备的特性，合理配置交换机端口可以提供更稳定和高效的网络服务。
4. STP配置生成树协议（STP）的配置可以防止网络中的环路，保证网络拓扑的完整性。
在配置STP时，需设定根桥、优先级和端口开销等参数。
三、路由器配置1. 路由器基本配置路由器的基本配置包括设置主机名、管理IP地址、登录密码等。
为保证网络的安全性，登录密码应定期修改，并采取加密手段进行保护。
2. 接口配置路由器的接口配置包括设置物理接口、配置IP地址、启用接口等。
根据网络规模和需求，配置合理的IP地址和子网掩码，并设置静态路由或动态路由等。
3. 路由协议配置路由器的路由协议配置决定了路由器之间的路由选择方法。
常见的路由协议包括RIP、OSPF和BGP等。
根据网络的特点和需求，选择合适的路由协议进行配置。
4. NAT配置网络地址转换（NAT）的配置可以将私有IP地址转换成公有IP地址，实现内部网络和外部网络的通信。
在配置NAT时，需设定内外网接口、访问控制列表等。
四、相关课程标准1. 国家教育部课程标准根据我国国家教育部的相关课程标准，计算机网络专业的学生应具备掌握交换机和路由器的配置和管理技能的能力要求。
教学内容应包括交换机和路由器的基本概念、配置方法和故障排除等方面的知识。
交换机、路由器基本配置
mac-address-table
Switch>show mac-address-table Mac Address Table ------------------------------------------Vlan Mac Address Type Ports ---- ------------------ ----All 0007.eb7b.ac40 STATIC CPU All cc STATIC CPU All cd STATIC CPU All 0100.0cdd.dddd STATIC CPU 3 0010.db0e.d5e1 DYNAMIC Fa0/2 3 0010.db44.0b05 DYNAMIC Fa0/22 4 0010.db44.0b00 DYNAMIC Fa0/21 4 001a.64c5.cdb6 DYNAMIC Fa0/9 4 0090.3003.9497 DYNAMIC Fa0/5 2 0010.db44.0b06 DYNAMIC Fa0/23 --More--
Stub Network
172.16.1.0 SO
Network
A 172.16.2.2 172.16.2.1
B B
ip route 0.0.0.0 0.0.0.0 172.16.2.2
使用缺省路由后，Stub Network可以到达路由器A以外的网络。
静态路由实验
距离矢量法和链路状态法路由协议
2.3.0.0 router rip network 192.168.1.0 network 10.0.0.0
router rip network 10.0.0.0
查看RIP信息
E0 172.16.1.0 S2 S2 10.1.1.2 B S3 S3 E0 192.168.1.0 A 172.16.1.1 10.1.1.1 C 10.2.2.2 10.2.2.3 192.168.1.1
交换机与路由器及其基本配置
交换机与路由器及其基本配置交换机与路由器基本配置⒈介绍交换机（Switch）和路由器（Router）是计算机网络中常见的设备，它们在网络中起着不同的作用。
本文将详细介绍交换机和路由器的基本配置方法。
⒉交换机的基本配置⑴硬件连接首先，将交换机与计算机网络中的其他设备进行适当的物理连接。
确保交换机的电源连接正常，并将计算机、服务器、打印机等设备连接到交换机的相应端口上。
⑵ VLAN配置若需要将网络拆分为多个虚拟局域网（VLAN），则需要进行VLAN的配置。
打开交换机的管理界面，创建所需的VLAN，并将相应的端口分配给各个VLAN。
⑶端口安全配置为了增强网络安全性，可以配置交换机的端口安全功能。
可以限制每个端口的MAC地质数量、启用端口的安全认证、配置远程管理接口等。
⑷交换机端口镜像如果需要监控网络流量或进行网络故障排查，可以配置交换机的端口镜像功能。
通过指定源端口和目标端口，将原始端口的所有流量复制到目标端口，以便进行分析和监控。
⒊路由器的基本配置⑴硬件连接将路由器与交换机或其他网络设备进行适当的物理连接。
确保路由器的电源连接正常，并将网络中的设备连接到路由器的相应端口上。
⑵ IP地质配置为路由器的每个接口配置IP地质。
根据网络拓扑和需求，分配正确的IP地质和子网掩码，并确保每个接口的IP地质不冲突。
⑶静态路由配置若需要手动指定路由表中的路由项，可以配置静态路由。
通过添加路由项，将目的网络与下一跳路由器关联起来，以便数据包能够正确地转发。
⑷动态路由配置如果网络规模较大或需要自动学习和更新路由表，可以配置动态路由协议，如OSPF或BGP。
路由器将通过与其他路由器交换信息来自动学习和更新路由表。
⒋附件本文档附带以下附件：附件1：交换机配置示例截图附件2：路由器配置示例截图⒌法律名词及注释⑴ VLAN（Virtual Local Area Network）：虚拟局域网，通过交换机将网络拆分为多个逻辑上隔离的局域网。

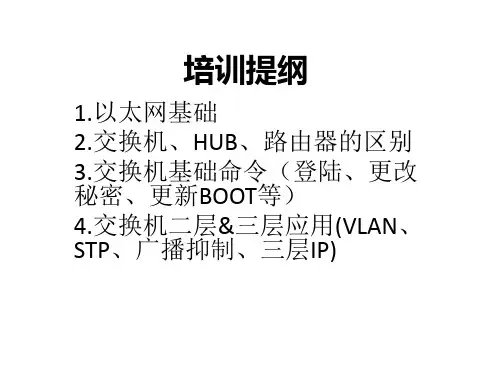

交换机及路由器基础知识及配置
冲突域和广播域区别
两者区别： 1、连接在一个HUB上的所有设备构成一个冲突域 ， 同时也构成一个广播域； 2、连接在一个没有划分VLAN的交换机上的各个端 口上的设备分别属于不同的冲突域，即每一个交 换端口构成一个冲突域，但同属于一个广播域
一些常见的广播通信
ARP请求：建立IP地址和MAC地址的映射关系。 RIP：一种路由协议。 DHCP：用于自动设定IP地址的协议。 NetBEUI：Windows下使用的网络协议。 IPX：Novell Netware使用的网络协议。 Apple Talk：苹果公司的Macintosh计算机使用 的网络协议。
CONSOLE口的使用
• 一般高档路由器和交换机都有本地配置口，称为CONSOLE口，设 备端一般为RJ45接口，主机端一般为9针RS-232接口（串口），若 主机无串口可使用USB转串口进行连接。
SecureCRT软件简介
• 终端仿真器securecrt介绍:适用于 internet 和 intranet，支 持 ipv6 标准。对于连接到运行 windows、unix 和 vms 的 远程系统来说，securecrt 是理想的选择。 主要特性： 广泛的终端仿真： vt100，vt102，vt220，ansi，sco ansi， xterm，wyse 50/60，和 linux console 仿真（带有 ansi 颜 色）。 优秀的会话管理特性： 新的带标签的用户界面 和 activator 托盘工具，最小化桌面的杂乱。会话设置可 以保存在命名的会话中。 协议支持: 支持 ssh1，ssh2， telnet，rlogin，serial，和 tapi 协议。 secure shell： secure shell 加密登录和会话数据，包括以下支持： - 端 口转发使 tcp/ip 数据更安全 - 口令，公钥，键盘交互和 kerberos 验证 - aes，twofish，blowfish，3des，rc4，和 des 加密 - x11 转发 文件传输工具： vcp 和 vsftp 命令行 公用程序让使用 sftp 的文件传输更安全。
锐捷交换机及路由器基本配置
锐捷交换机及路由器基本配置锐捷交换机及路由器基本配置交换机和路由器是构建计算机网络的重要设备，锐捷交换机和路由器是目前市场上常用的网络设备之一。
本文档将详细介绍锐捷交换机和路由器的基本配置步骤。
一、硬件连接1.将交换机或路由器与电源连接，并确保设备处于正常工作状态。
2.使用网线将交换机或路由器的LAN口与计算机或其他网络设备连接。
二、登录设备1.打开计算机的网络设置页面。
2.在浏览器中输入设备的管理IP地质，并按回车键。
3.输入设备的默认用户名和密码进行登录。
三、基本配置1.设定设备的基本信息a) 修改设备名称：根据需求修改设备的名称。
b) 设定管理IP地质：如果需要修改管理IP地质，可以在网络设置中进行修改。
2.设置设备的时间和日期a) 设置时区和时间格式：根据所在地区设置对应的时区和时间格式。
b) 同步时间服务器：选择能够提供时间同步服务的服务器，并进行同步。
3.配置系统登录认证a) 修改管理账号和密码：设置设备的管理员账号和密码，确保设备的安全性。
b) 配置远程登录：如果需要通过远程方式登录设备，可以设置远程登录相关配置。
4.网络接口配置a) 配置接口IP地质：根据局域网的需求，为设备的接口分配合适的IP地质。
b) 设置接口上行速率：根据实际的网络接入速率，设置接口的上行速率。
5.VLAN配置a) 创建VLAN：根据网络的需求，创建对应的VLAN，并为其分配合适的IP地质。
b) 配置端口：根据需要，将接口划分到特定的VLAN中。
6.路由配置a) 配置静态路由：根据网络的拓扑结构，配置静态路由，实现不同子网之间的通信。
b) 开启动态路由协议：如果需要支持动态路由，可以配置相应的路由协议，如OSPF或BGP。
7.安全配置a) 配置防火墙策略：根据网络的安全要求，设置防火墙策略，限制不安全的流量。
b) 启用端口安全功能：可以通过配置端口安全来限制接口上的设备数量。
8.保存配置与重启设备a) 保存配置：在完成基本配置后，及时保存配置，以防止配置丢失。
交换机及路由器基础知识及配置
交换机及路由器基础知识及配置交换机及路由器基础知识及配置
章节一、交换机基础知识
1.1 交换机的定义和作用
1.2 交换机的分类和类型
1.3 交换机的工作原理
1.4 交换机的特点和优点
1.5 交换机的常见问题及故障排除方法
章节二、交换机配置和管理
2.1 交换机的初始化设置
2.2 VLAN的配置和管理
2.3 交换机端口的配置和管理
2.4 交换机的安全配置
2.5 交换机的性能优化和监控
章节三、路由器基础知识
3.1 路由器的定义和作用
3.2 路由器的分类和类型
3.3 路由器的工作原理
3.4 路由器的特点和优点
3.5 路由器的常见问题及故障排除方法章节四、路由器配置和管理
4.1 路由器的初始化设置
4.2 路由器接口的配置和管理
4.3 路由器的路由配置和管理
4.4 路由器的安全配置
4.5 路由器的性能优化和监控
附件：
本文档附带以下附件供参考：
1、交换机配置示例文件
2、路由器配置示例文件
3、相关网络拓扑图示
法律名词及注释：
1、VLAN（Virtual Local Area Network）- 虚拟局域网，是一
种将物理局域网划分成逻辑上的多个虚拟局域网的技术。
2、故障排除方法 - 指在设备或系统出现问题时，通过一系列
的技术手段和方法来确定问题原因，并进行修复和解决的过程。
3、性能优化和监控 - 指通过对网络设备性能进行监控和调优，以提高网络的稳定性、可靠性和性能表现。
交换机路由器配置教程
交换机路由器配置教程交换机和路由器配置教程是网络设备配置的基础知识，下面是一个500字的配置教程。
交换机和路由器配置教程交换机和路由器是网络中非常重要的设备，它们的配置对于网络的稳定运行和数据传输非常关键。
本教程将为大家介绍交换机和路由器的基本配置步骤。
一、交换机配置步骤1. 连接交换机：将电源线插入交换机，将网线连接到交换机的端口上。
确保连接正确无误。
2. 登录交换机：打开电脑上的终端软件，通过串口或以太网线连接到交换机的控制台端口。
根据交换机的型号和品牌，输入正确的登录命令。
3. 进入特权模式：在交换机的用户模式下输入enable命令，进入特权模式。
4. 配置管理IP地址：在交换机的特权模式下，输入命令"configure terminal" 进入全局配置模式，然后输入"interface Vlan1"命令配置Vlan1接口属性，然后输入“ip address <ip 地址> <子网掩码>”命令设置管理IP地址。
5. 配置端口：在全局配置模式下，输入"interface GigabitEthernet 0/1"命令选择要配置的端口，然后输入"switchport mode access"命令将端口设置为访问模式，或输入"switchport mode trunk"命令将端口设置为干道模式。
6. 保存配置：在交换机的全局配置模式下，输入"end"命令返回特权模式，然后输入"write memory"命令将配置保存到闪存。
二、路由器配置步骤1. 连接路由器：将电源线插入路由器，将网线连接到路由器的端口上。
确保连接正确无误。
2. 登录路由器：打开电脑上的浏览器，输入路由器的管理IP地址，按下回车键。
输入正确的用户名和密码进行登录。
3. 进入全局配置模式：登录成功后，输入"enable"命令进入特权模式，然后输入"configure terminal"命令进入全局配置模式。
交换机与路由器的配置
一、交换机基础（一）交换机类型1.存储转发式交换机：对输入的数据包进行缓存、验证、碎片过滤，然后进行转发。
这种交换方式延时大，但是可以提供差错校验，并支持不同速度的输入输出端口间的交换。
2.直通式交换：输入端口扫描到目标地址后立即开始转发。
交换延迟小、速度快。
缺点是没有检错能力。
3.碎片过滤式交换机：交换机在开始转发前先检查数据包的长度是否够64个字节，如果小于64个字节，说明是冲突碎片，则丢弃；如果大于等于64个字节，则转发。
（二）交换机的协议层划分第二层交换：根据MAC地址进行交换。
第三层交换：根据网络地址（ip地址）交换。
多层交换：根据第四层端口或应用协议进行交换。
（三）管理类型交换机1.网络型交换机：支持简单的网络管理协议（SNMP）和管理信息库（MIB），可以指定IP地址，远程配置、监视和管理。
2.非管理型交换机：不支持SNMP和MIB，只能根据MAC地址进行交换。
3.智能交换机：基于Web的图形化管理和MIB-II，智能型交换机提供Qos管理、VPN、用户认证及多媒体传输。
（四）使用范围划分1.接入层交换机：实现用户的访问控制，这一层的交换机应该以低成本提供高密度的接入端口。
如：12或24个快速以太网端口。
2.汇聚层交换机：将网络划分多个广播/组播域，可以实现VLAN间的路由选择，并通过访问控制列表实现分组过滤。
这一层对端口数量或交换速率不要求很高，但应该提供第三层交换功能。
如：10M/100M端口和两个内置的千兆以太网端口，同时提供先进的服务质量（Qos）速度限制，以及安全访问控制列表。
3.核心层交换机：提供链路冗余、路由冗余、VLAN中继和负载均衡等功能。
二、交换机的配置（一）电缆连接及终端配置交换机Console端口的默认配置端口速率：9600bps。
数据位：8；奇偶校验：无；停止位：1；流控：无。
（二）交换机的基本配置1.配置enable口令和主机名Switch>Switch>enable（进入特权模式）Switch# （特权模式提示符）Switch # config terminal（进入全局配置模式）Switch (config) # （配置模式提示符）Switch (config)# enable password cisco （设置密码为cisco）Switch (config)# enable secret cisco1 （设置隐藏密码为cisco）Switch (config)# hostname C2890 （设置主机名）C2890(config)#end（推出特权模式）C2890#2.配置交换机IP地址、默认网关、域名和域名服务器。
交换机和路由器基本配置
交换机和路由器基本配置交换机和路由器基本配置一、前言本文档旨在提供交换机和路由器的基本配置指南，以帮助用户了解如何正确配置和管理网络设备。
本文档详细介绍了每个章节的配置步骤和注意事项，方便用户按照指南进行操作。
二、硬件准备1·确保交换机和路由器已正确安装，并连接到电源和网络线路。
2·确保有正确的管理权限和凭据来访问设备。
三、交换机基本配置1·连接到交换机a·使用串口或网络线缆将计算机连接到交换机的管理端口。
b·配置计算机的IP地质，确保与交换机的管理接口在同一网络段。
2·登录交换机a·打开SSH（Secure Shell）客户端，并输入交换机的管理IP地质。
b·使用正确的用户名和密码登录交换机。
3·配置基本参数a·配置交换机的主机名，确保唯一性并易于识别。
b·配置管理VLAN，以便远程管理设备。
c·配置SNMP（Simple Network Management Protocol）参数，以实现对交换机的监控和管理。
4·创建和配置VLANa·创建VLAN并指定相应的VLAN ID。
b·将端口分配给相应的VLAN。
c·配置VLAN接口的IP地质，以实现不同VLAN之间的通信。
5·配置STP（Spanning Tree Protocol）a·启用STP机制，以防止网络环路导致的数据包洪泛。
b·配置根桥和边界端口，以优化网络拓扑。
6·配置端口安全a·配置端口安全以限制与特定MAC地质相关联的设备的接入。
b·配置端口安全阈值，以控制允许接入的设备数量。
7·配置QoS（Quality of Service）a·配置QoS以实现对网络流量的优先级分类和限制。
b·配置流量控制策略，以保证重要数据的传输质量。
路由器基本配置、交换机基本配置
路由器基本配置、交换机基本配置路由器基本配置路由器是计算机网络中用于转发数据包的设备，它在不同网络之间起到了桥梁的作用。
对于路由器的基本配置，我们需要了解一些基本的设置和操作步骤。
1. 连接路由器首先，我们需要将计算机通过网线连接到路由器的LAN口。
确保连接的网线没有损坏，并且插入的位置正确。
2. 登录路由器管理界面打开浏览器，输入默认的管理地址（通常为192.168.1.1或192.168.0.1）后，按下回车键。
此时会显示出路由器的登录界面，需要输入登录用户名和密码。
如果是第一次登录，默认的用户名和密码一般为admin/admin或者admin/password。
登录成功后，进入路由器的管理界面。
3. 修改管理员密码为了保证路由器的安全性，我们需要修改管理员密码。
在管理界面中，找到“系统设置”或“系统管理”等相关选项，点击进入后找到修改密码的选项。
输入原密码后，设置一个新的强密码，并点击保存。
4. 设置无线网络在管理界面中，找到“无线设置”或“无线网络”等相关选项。
设置无线网络的名称（SSID）和密码，并选择安全加密模式。
常见的加密模式有WPA2-PSK或WPA3-PSK，选择其中一个并输入密码。
保存后，无线网络即配置完成。
5. 设置IP地址和子网掩码在管理界面中，找到“网络设置”或“LAN设置”等相关选项。
在其中找到“IP地址”和“子网掩码”设置项，并根据网络环境的需要进行设置。
一般情况下，保持默认设置即可。
保存后，路由器的IP地址和子网掩码即配置完成。
6. 配置DHCP服务在管理界面中，找到“DH CP设置”或“网络服务”等相关选项。
启用DHCP服务后，路由器将会自动分配IP地址给连接到路由器的设备，使其能够正常上网。
一般情况下，保持默认设置即可。
保存后，DHCP服务即配置完成。
7. 其他配置根据实际需要，还可以进行一些其他的配置，如端口映射、动态DNS、虚拟服务器等。
这些配置可以根据具体的网络环境和使用需求进行调整。
交换机与路由器组网之图解完整版
交换机与路由器组网之图解完整版交换机与路由器组网之图解完整版⒈简介本文档旨在介绍交换机与路由器的基本知识以及如何使用它们来进行组网。
交换机和路由器是计算机网络中最常见和重要的设备，它们起到了数据转发和连接不同网络的关键作用。
⒉交换机基础知识⑴交换机的功能：介绍交换机的基本功能，包括数据交换、数据过滤和广播控制等。
⑵交换机的工作原理：详细说明交换机是如何工作的，包括学习MAC地质、建立转发表和进行数据转发等过程。
⑶交换机的类型：介绍不同类型的交换机，包括传统交换机、三层交换机和堆叠交换机等。
⒊路由器基础知识⑴路由器的功能：详细介绍路由器的功能，包括数据路由、网络地质转换（NAT）和安全策略等。
⑵路由器的工作原理：解释路由器是如何进行路由决策和转发数据的，包括动态路由和静态路由等。
⑶路由器的类型：介绍不同类型的路由器，包括边界路由器、核心路由器和分布式路由器等。
⒋组网示例⑴组网拓扑图：展示使用交换机和路由器进行组网的拓扑结构，包括主干网络、子网和终端设备等。
⑵配置交换机：说明如何配置交换机的端口、VLAN和链路聚合等功能，使其适应组网需求。
⑶配置路由器：指导如何在路由器上配置静态路由、动态路由和NAT等功能，实现网络互连和数据转发。
⒌附件本文档附带以下附件供参考：- 交换机配置示例：包括端口配置范例和VLAN配置示例。
- 路由器配置示例：包括静态路由配置示例和NAT配置示例。
⒍法律名词及注释以下是本文档中可能涉及的法律名词及其简要注释：- MAC地质：Media Access Control Address，用于标识网络设备的唯一物理地质。
- VLAN：Virtual LAN，虚拟局域网的缩写，通过逻辑上的分割将不同的网络设备划分到不同的虚拟网络中。
- NAT：Network Address Translation，网络地质转换的缩写，用于将私有IP地质转换为公共IP地质，实现内部网络与外部网络的通信。
交换机与路由器的配置
交换机与路由器的配置交换机与路由器的配置：一、前言本文档旨在介绍交换机和路由器的配置步骤，包括基本设置、接口配置、VLAN配置、静态路由配置等内容。
二、基本设置在配置交换机和路由器之前，需要进行基本设置，如设定管理IP地质、设置管理员密码、启用远程管理等。
以下是基本设置的步骤：1.进入设备终端，使用管理员权限登录。
2.设置设备的管理IP地质。
可以使用以下命令进行配置：ip address <IP地质> <子网掩码>3.设置管理员密码，以保护设备的管理权限。
以下是设置管理员密码的命令示例：enable password <密码>4.启用远程管理，以方便从远程位置对设备进行管理。
可以使用以下命令进行配置：line vty 0 15logintransport input telnet sshexit三、接口配置接口配置是指对交换机和路由器的物理接口进行设置，包括端口速率、双工模式、带宽控制等。
以下是接口配置的步骤：1.进入设备终端，使用管理员权限登录。
2.进入接口配置模式。
可以使用以下命令进入接口配置模式：interface <接口名称>3.配置接口的速率和双工模式。
以下是配置接口速率和双工模式的命令示例：speed <速率>duplex <双工模式>4.设置接口的带宽控制，以控制接口的传输速率。
以下是设置带宽控制的命令示例：bandwidth <带宽大小>四、VLAN配置VLAN配置是指对交换机进行虚拟局域网的划分和配置。
以下是VLAN配置的步骤：1.进入设备终端，使用管理员权限登录。
2.进入VLAN配置模式。
可以使用以下命令进入VLAN配置模式：vlan database3.创建VLAN。
以下是创建VLAN的命令示例：vlan <VLAN编号> name <VLAN名称>4.配置接口的VLAN成员关系。
交换机与路由器的配置
交换机与路由器的配置1·准备工作1·1 了解网络拓扑结构1·2 网络设备清单1·3 网络设备的IP地质规划1·4 登录设备的凭据2·交换机配置2·1 确认交换机的基本配置2·2 创建和管理VLAN2·3 配置端口和链路聚合2·4 确保交换机之间的连通性2·5 配置安全功能（如802·1X、端口安全性）2·6 配置交换机的QoS（Quality of Service）3·路由器配置3·1 确保路由器的基本配置3·2 配置静态路由3·3 配置动态路由协议（如OSPF、BGP）3·4 配置路由器的访问控制列表（ACL）3·5 配置网络地质转换（NAT）3·6 配置VPN（Virtual Private Network）3·7 配置路由器的负载均衡4·配置管理和监控4·1 远程管理交换机和路由器4·2 配置SNMP（Simple Network Management Protocol）4·3 配置日志记录和日志分析4·4 将网络设备与网络管理系统集成附件：本文档涉及的附件包括网络拓扑图、设备配置文件等。
法律名词及注释：1·IP地质规划：指根据网络规模和需求，在整个网络中合理分配和管理IP地质的过程。
2·VLAN（Virtual Local Area Network）：是一种将逻辑上的设备连接的方式，可以将不同的物理设备划分到不同的逻辑网络中，使得不同的逻辑网络之间相互隔离。
3·链路聚合：将多个物理链路捆绑成一个逻辑链路，提高链路带宽和冗余性。
4·802·1X：一种网络访问控制协议，用于对接入网络的用户进行认证和授权。
实验一 交换机路由器的基本配置
实验一交换机路由器的基本配置一、实验目的●掌握以太网交换机和路由器的概念●完成交换机和路由器的基本配置●掌握交换机和路由器各种视图下的常用命令二、以太网交换机和路由器配置视图（复习）各命令行视图是针对不同的配置要求实现的，它们之间有联系又有区别，比如，与以及网交换机建立连接即进入用户视图，它只完成查看运动状态和统计信息简单功能，1.用户视图交换机开机直接进入用户视图，此时交换机在超级终端中的标识符为：〈Quidway〉。
在该视图下我们可以查询交换机的一些基础信息，如版本号。
2.系统视图在用户视图下输入system-view命令后回车，即进入系统视图。
在此视图下交换机的标识符为：[Quidway]。
在用户视图下只能进行最简单的查询和测试，而在系统视图下我们可以进一步的查看交换机的配置信息和调试信息以及进入具体的配置视图进行参数配置等等。
3.以太网端口视图在系统视图下输入interface命令即可进入以太网端口视图，在该视图下交换机的标识符为：[Quidway-Ethernet 1/0/1]，该视图下主要进行端口参数的配置。
4.VLAN配置视图在系统下输入vlan vlan-number即可进入VLAN配置视图，在该配置视图下交换机的标识符为[quidway-VLAN1]，在该视图下主要完成VALN的属性配置。
5.VTY用户界面视图在系统视图下键入命令user-interface VTY number即可进入VTY用户界面视图，此时交换机标识符变为：[Quidway-ui-vty0]。
在该视图下可以配置登录用户的验证参数等信息。
进行配置时，需要注意配置参数视图的变化，特定的命令只能在特定的配置视图下执行，否则交换机会提示用户输入的是错误的命令或者没有该命令。
显示当前配置状态命令:display current-configuration该命令用来显示当前交换机的配置信息。
四、实验内容1．使用console 口搭建配置环境； 2．通过Telnet 搭建配置环境； 3．熟悉交换机各种视图；4．交换机和路由器的基本命令熟悉实验。
H3C交换机路由器配置总结
H3C交换机路由器配置总结H3C交换机路由器配置总结1、硬件配置1.1 交换机硬件组成1.2 路由器硬件组成2、基本配置步骤2.1 连接网络设备2.2 设置管理口IP地质2.3 启用SSH远程登录2.4 设置登录密码2.5 配置设备名称2.6 配置时钟同步3、VLAN配置3.1 创建VLAN3.2 分配端口到VLAN3.3 VLAN间互通4、路由配置4.1 配置静态路由4.2 配置动态路由4.3 路由红istribution配置4.4 路由策略配置5、交换机配置5.1 配置端口基本属性5.2 配置VLAN接口5.3 配置链路聚合5.4 配置IGMP Snooping6、安全配置6.1 AAA认证配置6.2 VLAN间隔离6.3 端口安全配置7、高可用性配置7.1 VRRP(HSRP)配置7.2 GLBP配置7.3 OSPF多路径配置8、服务质量(QoS)配置8.1 配置流量控制8.2 配置优先级8.3 配置带宽限制9、网络监控和管理9.1 配置SNMP9.2 配置NetFlow9.3 配置Syslog附件：本文档涉及的附件包括配置文件样例、示意图等。
法律名词及注释：- VLAN（Virtual Local Area Network）：虚拟局域网，将一个局域网划分成多个逻辑上的小型局域网。
- SSH（Secure Shell）：一种加密的网络协议，用于通过不安全的网络提供安全的远程访问服务。
- IP（Internet Protocol）：互联网协议，规定了数据在网络中的传输方式和格式。
- AAA（Authentication, Authorization, and Accounting）：认证、授权和计费，用于访问控制和用户认证管理。
- IGMP Snooping（Internet Group Management Protocol Snooping）：通过监听IGMP报文来学习和维护组播组成员的表项，以提高网络性能和安全性。
