RS232串口线制作方法图解20140723版

rs-232串口连接线制作方法

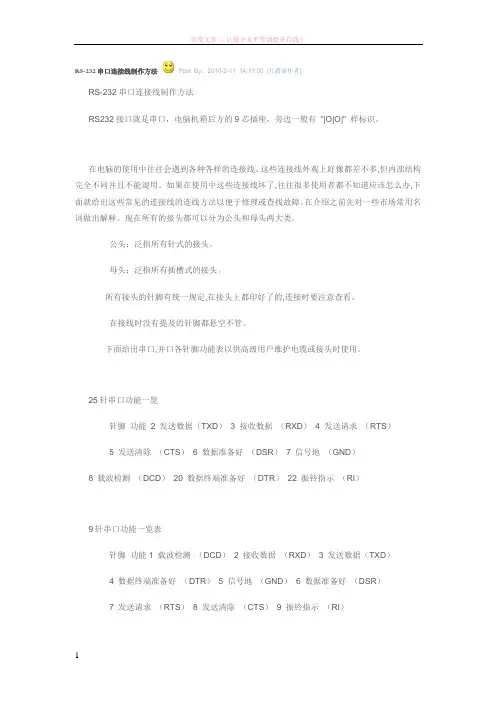

RS-232串口连接线制作方法Post By：2010-2-11 14:11:00 [只看该作者]RS-232串口连接线制作方法RS232接口就是串口，电脑机箱后方的9芯插座，旁边一般有"|O|O|" 样标识。

在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能 2 发送数据（TXD） 3 接收数据（RXD） 4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD） 2 接收数据（RXD） 3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——3 3 —— 24 —— 65 —— 56 —— 47 ——8 8 ——725针对25针串口连接25针母头25针母头2 ——3 3 —— 24 ——5 5 —— 46 ——207 ——7 20 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 ——76 ——207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

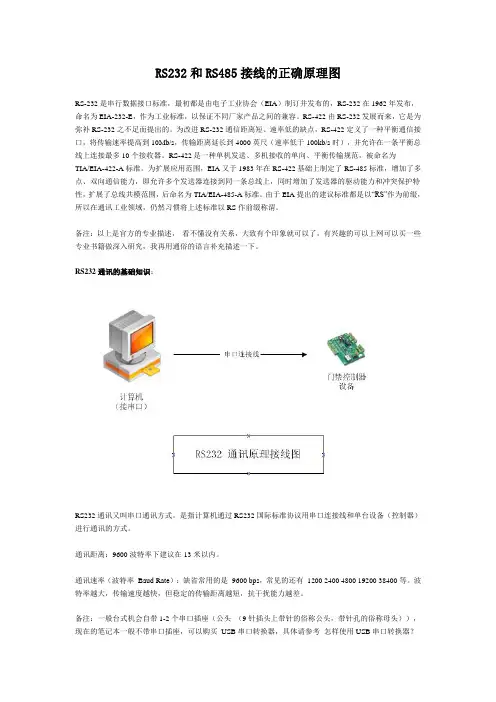

RS232和RS485正确接线原理图

RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。

RS232通讯的基础知识：RS232通讯又叫串口通讯方式。

是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。

通讯距离：9600波特率下建议在13米以内。

通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。

波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。

RS232和RS485正确接线原理图

RS232‎和RS48‎5接线的正‎确原理图RS-232是串‎行数据接口‎标准，最初都是由‎电子工业协‎会（EIA）制订并发布‎的，RS-232在1‎962年发‎布，命名为EI‎A-232-E，作为工业标‎准，以保证不同‎厂家产品之‎间的兼容。

RS-422由R‎S-232发展‎而来，它是为弥补‎R S-232之不‎足而提出的‎。

为改进RS‎-232通信‎距离短、速率低的缺‎点，RS-422定义‎了一种平衡‎通信接口，将传输速率‎提高到10‎M b/s，传输距离延‎长到400‎0英尺（速率低于1‎00kb/s时），并允许在一‎条平衡总线‎上连接最多‎10个接收‎器。

RS-422是一‎种单机发送‎、多机接收的‎单向、平衡传输规‎范，被命名为T‎I A/EIA-422-A标准。

为扩展应用‎范围，EIA又于‎1983年‎在RS-422基础‎上制定了R‎S-485标准‎，增加了多点‎、双向通信能‎力，即允许多个‎发送器连接‎到同一条总‎线上，同时增加了‎发送器的驱‎动能力和冲‎突保护特性‎，扩展了总线‎共模范围，后命名为T‎I A/EIA-485-A标准。

由于EIA‎提出的建议‎标准都是以‎“RS”作为前缀，所以在通讯‎工业领域，仍然习惯将‎上述标准以‎R S作前缀‎称谓。

备注：以上是官方‎的专业描述‎，看不懂没有‎关系，大致有个印‎象就可以了‎，有兴趣的可‎以上网可以‎买一些专业‎书籍做深入‎研究，我再用通俗‎的语言补充‎描述一下。

RS232‎通讯的基础‎知识：RS232‎通讯又叫串‎口通讯方式‎。

是指计算机‎通过RS2‎32国际标‎准协议用串‎口连接线和‎单台设备（控制器）进行通讯的‎方式。

通讯距离：9600波‎特率下建议‎在13米以‎内。

通讯速率（波特率Baud Rate）：缺省常用的‎是9600 bps，常见的还有‎1200 2400 4800 19200‎38400‎等。

波特率越大‎，传输速度越‎快，但稳定的传‎输距离越短‎，抗干扰能力‎越差。

R232串行线的焊接方法

R232串行线的焊接方法Nport5110接法串口服务器（9）机床（25）1（屏蔽线）2————————23————————35————————77————————58————————4注意：机床25头的6、8、20要短接串口服务器（9）机床（9）外壳（屏蔽线）2————————33————————25————————57————————88————————7注意：机床9头的1、4、6要短接2、对FANUC系统也可以按下面的接法串口服务器（9）机床（25）1（屏蔽线）2————————23————————35————————7注意：机床25头的6、8、20要短接，4、5要短接DIGI（及211）焊接方法：串口25机床（25针）1屏蔽线2233445577机床25头的6，8，20短接de211（9）机床（25）串口服务器211外壳---------------地线3————————22————————37————————48————————55————————7注意：机床9头的1、4、6要短接，海得汗机床机床9头串口服务器5110112233445566778899DIGI串口服务器和机床之间的连线接法单串口服务器（9）机床（25）（DIGI ONE SP）1（屏蔽线）2（橙）————————2（橙）3（绿）————————3（绿）5（兰）———————7（兰）7（棕）————————5（棕）8（绿白）———————4（绿白）FANUC0-M系列机床20针（孔）接线法机床20孔（针）COM口（25头）9头SD922 RD833 RS2048 CS1957 SG1775 ER5CD16DR18FANUC0i系列FAGOR8050（上海开通capital）一．FAGOR8050系统：昆船以一机，机床LFG1250为FAGOR8050系统，机床电器柜内RS232接口为X3，详细引脚定义为（下图），由于引脚和通用的9头定义不同，故需要重新焊线故机床RS232到串口服务器5110接线方式需要变更为：CNC255110911DCD22RXD33TXD44DTR56DSR67RTS98CTS75GND在机床修改通道时：RS232通道参数：P4(PROTOCAL)根据手册上是通道0：为适合所有设备通道1：DNC通道2：软驱在机床调试时采用FAGOR8040/8050/8055专用模版通道0：不能实现电脑文件夹映射到机床，但可以采用FANUC模版，可通过发程序调用目录及程序通道1：传输时为NULL无法传输，采用FAGOR专用模版和FANUC模版均不能传输。

RS-232接线方法指南

RS_232线的接线方法：25针对应9口：2号（白）---2号 3号（茶）---3号 4号（灰）--8号 5号（绿）--7号 6号（黄）--4号 7号（橘黄）--5号 20号（红。

黑）---1号（红）。

6号（黑）位于后控制箱悬架侧的第一个RS-232端口可用于程序的发送和接收。

所有发送和接收的数据均为ASCII。

为使用该端口，需要有一根电缆和一些连接器，用于以下布线：1号插针屏蔽接地2号插针TXD-传输数据3号插针RXD-接收数据4号插针 RTS（可选）5号插针CTS（可选）7号插针信号接地用于RS-232的电缆必须进行屏蔽。

下面列出波特率和各自的最大电缆长度。

该表假定了正确的电缆屏蔽且无信号升高。

9,600波特率：100英尺（30米）RS-23238,400波特率：25英尺（8米）RS-232115,200波特率：6英尺（2米）RS-232在电缆的每端可以使用RS-232和RS-422转换器，以便在高达115,200的波特率下使用长电缆。

正确的双绞线极大地提高了可靠性，并增加了最大距离。

对于115,200的处理器，应当使用奔腾处理器。

25-25插针9-25插针其他各插针均为任选，通常并不使用。

RS-232连接器为DB-25，按照DTE接线。

这表示我们在TXD线上发送数据，在RXD线上接收数据。

如果你对此不甚了解，可向经销商求助。

最简单的连接方法是与IBM的PC机连接，可用一根一端为DB-25阳线，另一端为DB-25阴线的标准电缆完成。

将一端的2号插针与另一端的3号插针连接，3号对2号插针，7号对7号插针。

所有的RS-232数据均为ASCII，但位数、奇偶性和速度可随设置不同而变化。

数据位的数量用设置37选择，要么是7要么是8。

奇偶性用设置12选择，分别为无、奇、偶或零。

零奇偶性将把校验位设置为0。

数据速度用设置11选择。

完成与计算机的连接并进行校验后，进入设置页，按照需要设置波特率、奇偶性、停止位数量、块结束（EOB）格式和引导参数。

RS232和RS485正确接线原理图

RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。

RS232通讯的基础知识：RS232通讯又叫串口通讯方式。

是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。

通讯距离：9600波特率下建议在13米以内。

通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。

波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。

RS232串口线的制作及USB转RS232串口线的检测

RS232串口交叉线的制作及USB转RS232串口线的检测一、RS232串口线的制作根据地铁车辆的通信端口，车辆部目前使用频繁的是DB9芯RS232串口交叉线，庞巴迪车辆VTCU数据下载、客室车门电机电流软件等。

制作之前先了解DB9芯RS232串口线各引脚功能，如下：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)制作材料及工具：一根良好双绞线（3芯为好）、一把剥线钳，公母DB9插头各一个、一把电烙铁及若干焊锡。

连接示意图如下：用电烙铁依照以上示意图焊接好后，并仔细确认，是否为：2脚(RXD) 、3脚(TXD) 交叉反接，5脚直连，屏蔽线接外壳，其它线不连接。

用万用表欧姆档测试一端2、3、5脚之间各阻值是否为无穷大，否则说明在焊接过程中有搭锡短路现象，须重新焊接，要不然就可能在使用中烧损电脑或车辆的通信端口。

经以上焊接测量后，一条实用的RS232交叉线就做好了，装好DB9插头，如下图：二、USB转RS232串口线的检测车间现在规定车门软件连接线改为：USB转RS232串口线（双芯片PL2303+211）接9针RS232交叉线。

当USB转RS232串口线接上电脑USB接口后，pl2303芯片驱动正常情况下，我们打开电脑的设备管理器，见下图1，看到端口有：Prolific USB-to-Serial Comm Port，说明USB转RS232串口线已经连接上了电脑，一般就可以正常使用。

除此我们还可测量其插头电压，3脚（4脚）和5脚电压，2脚和3脚电压为正常为：7.8V－8.9V。

见图2。

串口线制作

一、认识RS232控制口
说明：通常我们将“投影机控制口”称为RS232，不同品牌、型号的投影机控制口名称也有差异，但在投影机说明书中都有详细介绍投影机控制口的名称和各个针脚的作用。

投影机控制口常见名称：
1、RS232C
2、Control
3、Control(RS232C)
4、PC Control
注：若无法识别RS232控制口，或者相关疑问，请联系投影机厂家或经销商咨询。

投影机RS232控制口，常见四种接口类型：
注：如果投影机的RS232控制口是其他类型，那么请查阅投影机说明书。

1、找到RS232投影机控制口位置。

2、按照说明分辨出控制口的RXD（数据接收），GND（数据地）的针脚
3、然后将中控的RS232控制口的TXD（数据发送）连接到投影机RS232控制口的RXD（数据接收） GND（数据地）连接到投影机RS232控制口的GND（数据地）
二、。

rs232串口接线图

RS232串口接线图RS232是一种广泛应用于串行通信中的标准。

它定义了一种将数字信号转换为串行数据传输的方法，并规定了在串口之间进行数据通信时的物理连接。

接线图下面是RS232串口的接线图：___________ ___________| | | || DTE |------->| DCE ||___________| |___________|DTE DCEData Terminal Data Circuit-terminatingEquipment Equipment在上面的接线图中，DTE代表数据终端设备，DCE代表数据电路终端设备。

DTE可以是计算机、终端设备或数据通信设备，而DCE通常是调制解调器。

接线详解RS232串口使用了9个引脚进行数据传输，每个引脚的功能如下：•TD（Transmit Data）：数据发送引脚，DTE通过该引脚将数据发送给DCE。

•RD（Receive Data）：数据接收引脚，DTE通过该引脚接收DCE发送的数据。

•RTS（Request to Send）：请求发送引脚，DTE通过该引脚告诉DCE 它准备好发送数据。

•CTS（Clear to Send）：允许发送引脚，DCE通过该引脚告诉DTE它准备好接收数据。

•DTR（Data Terminal Ready）：数据终端就绪引脚，DTE通过该引脚告诉DCE它准备好进行通信。

•DSR（Data Set Ready）：数据集就绪引脚，DCE通过该引脚告诉DTE它准备好进行通信。

•SG（Signal Ground）：信号地引脚，用于屏蔽引脚之间的电磁干扰。

•CD（Carrier Detect）：载波检测引脚，DCE通过该引脚告诉DTE当前是否检测到了信号载波。

•RI（Ring Indicator）：响铃指示引脚，DCE通过该引脚告诉DTE电话线上是否有来电。

根据以上信号引脚的功能，RS232串口的接线图可以表示如下： DTE DCE___________ ___________| | | || TD |------->| RD ||___________| |___________|Transmit Data Receive Data___________ ___________| | | || RD |<-------| TD ||___________| |___________|Receive Data Transmit Data___________ ___________| | | || RTS |------->| CTS ||___________| |___________|Request to Send Clear to Send___________ ___________| | | || CTS |<-------| RTS ||___________| |___________|Clear to Send Request to Send___________ ___________| | | || DTR |------->| DSR ||___________| |___________|Data Terminal Ready Data Set Ready___________ ___________| | | || DSR |<-------| DTR ||___________| |___________|Data Set Ready Data Terminal Ready___________ ___________| | | || SG |------->| SG ||___________| |___________|Signal Ground Signal Ground___________ ___________| | | || CD |<-------| CD ||___________| |___________|Carrier Detect Carrier Detect___________ ___________| | | || RI |<-------| RI ||___________| |___________|Ring Indicator Ring Indicator总结RS232串口是一种广泛应用于串行通信中的标准，它使用9个引脚进行数据传输，并定义了DTE和DCE之间的物理连接。

RS-232串行通信电路图

RS-232串行通信电路图
AVR系列单片机都带有异步串行接口，而我们现在学习的ATmega64更是有两个串口。

我们知道单片机的电平一般都是TTL电平(关于TTL电平与 CMOS电平等其他电平的区别，我们以后单独详解)，而计算机的串口是RS-232电平，这两种电平不能互相匹配，所以如果将这两种电平互联，需要一个电平转换电路，本实例中使用常用的MAX232芯片，它实现RS-232电平和TTL电平的互换。

在MAX232的数据手册中，有这个芯片的典型连接电路，我们直接采用这种电路即可。

关于MAX232的连接电路，其实非常简单，我们只要记住4电容(或 5电容)就可以了。

这里的4电容指的是电路中只需要连接4个电容就可以;至于5电容，多出来的那个电容是连接VCC和GND之间的电容，这个电容可以不接，但是从考虑电源的稳定性上来说，建议接上。

至于电路中电容大小的选择可以参考数据手册，需要注意的是这里要用无极性电容(不区分正负极)。

电容值一般有三种选择0.1uF、1uF、10uF.电容值的大小会影响到端口的驱动能力，电容大，驱动能力强，电容小，驱动能力弱。

通常使用1uF的电容就足够了。

RS-232串行通信电路图如下所示：。

串口RS232接口图

串口通信基本接线方法龚建伟2001.6.20目次：1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法3.串口调试中要注意的几点目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。

1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连∙同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；∙两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：∙不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；∙线路焊接要牢固，不然程序没问题，却因为接线问题误事；∙串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；∙强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

几种串行通信接口标准在数据通信、计算机网络以及分布式工业控制系统中，经常采用串行通信来交换数据和信息。

1969年，美国电子工业协会(EIA)公布了RS-232C作为串行通信接口的电气标准，该标准定义了数据终端设备(DTE)和数据通信设备(DCE)间按位串行传输的接口信息，合理安排了接口的电气信号和机械要求，在世界范围内得到了广泛的应用。

RS232串口线制作方法图解20140723

电脑9针RS232直连串口延长线制作方法
----2014年07月23日
?一、?配件及工具?
1.购买两个的DP9头(一个公头，一个母头，这个根据需要插上的接口所决定的)
2.电烙铁一把、焊锡若干
3.三条普通导线
4.目的：制作成电脑9针RS232直连串口延长线
3.工业成品的9针RS232直连串口延长线
?五、?扩展说明
在实际应用中，9针RS232串口线通常是用在计算机与外围设备的通信，多用于工控和测量设备以及部分通信设备中。

如三菱plc梯形图下载以及工控触摸屏画面下载等。

通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。

这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求。

通常进行串口数据通信，需要使用到RS232交叉串口线，如下图所示，其中2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。

另外说明一下，232信号的有效通讯距离是15M。

RS232串口通信基本接线方法

RS232串‎口通信基本接‎线方法目次：1.DB9和DB‎25的常用信‎号脚说明2.RS232C‎串口通信接线‎方法3.串口调试中要‎注意的几点目前较为常用‎的串口有9针‎串口（DB9）和25针串口‎（DB25），通信距离较近‎时(<12m)，可以用电缆线‎直接连接标准‎R S232端‎口(RS422,RS485较‎远)，若距离较远，需附加调制解‎调器（MODEM）。

最为简单且常‎用的是三线制‎接法，即地、接收数据和发‎送数据三脚相‎连，本文只涉及到‎最为基本的接‎法，且直接用RS‎232相连，以回答前段网‎友的咨询。

1.DB9和DB‎25的常用信‎号脚说明2.RS232C‎串口通信接线‎方法（三线制）首先，串口传输数据‎只要有接收数‎据针脚和发送‎针脚就能实现‎：同一个串口的‎接收脚和发送‎脚直接用线相‎连，两个串口相连‎或一个串口和‎多个串口相连‎·同一个串口的‎接收脚和发送‎脚直接用线相‎连对9针串口和‎25针串口，均是2与3直‎接相连；·两个不同串口‎（不论是同一台‎计算机的两个‎串口或分别是‎不同计算机的‎串口）上面表格是对‎微机标准串行‎口而言的，还有许多非标‎准设备，如接收GPS‎数据或电子罗‎盘数据，只要记住一个‎原则：接收数据针脚‎（或线）与发送数据针‎脚（或线）相连，彼些交叉，信号地对应相‎接，就能百战百胜‎。

3.串口调试中要‎注意的几点：·不同编码机制‎不能混接，如RS232‎C不能直接与‎R S422接‎口相连，市面上专门的‎各种转换器卖‎，必须通过转换‎器才能连接；·线路焊接要牢‎固，不然程序没问‎题，却因为接线问‎题误事；·串口调试时，准备一个好用‎的调试工具，如串口调试助‎手、串口精灵等，有事半功倍之‎效果；强烈建议不要‎带电插拨串口‎，插拨时至少有‎一端是断电的‎，否则串口易损‎坏。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－目前较为常用‎的串口有9针‎串口（DB9）和25针串口‎（DB25），通信距离较近‎时(<12m)，可以用电缆线‎直接连接标准‎R S232端‎口(RS422,RS485较‎远)，若距离较远，需附加调制解‎调器（MODEM）。

rs232串口接线图

rs232 串口接线图rs-232 是现在主流的串行通信接口之一，是个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries AssociaTIon，EIA）所制定的异步传输标准接口。

通常rs-232 接口以9 个引脚（DB-9）或是25 个引脚（DB-25）的型态出现，一般个人计算机上会有两组rs-232 接口，分别称为COM1 和COM2。

rs232 缺陷由于rs232 接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片。

rs232 接口任何一条信号线的电压均为负逻辑关系。

即：逻辑1 为-3 -15V；逻辑0：+3 +15V ，噪声容限为2V。

即要求接收器能识别高于+3V 的信号作为逻辑0，低于-3V 的信号作为逻辑1，TTL 电平为5V 为逻辑正，0 为逻辑负。

与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。

（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD 开发板中，综合程序波特率只能采用19200，也是这个原因。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50 英尺，实际上也只能用在15 米左右。

rs232 串口接线图目前较为常用的串口有9 针串口（DB9）和25 针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准rs232 端口（rs422，rs485 较远），若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用rs232 相连。

rs232 串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连1、同一个串口的接收脚和发送脚直接用线相连对9 针串口和25 针串口，均是2 与3 直接相连；2、两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS 数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接。

RS-232制作方法

3 RS-232
材料及工具
一根双绞线（8芯）、一个标准RJ45头、一个或多个DB25或DB9孔型插头、一把RJ45专用工具、一个电烙铁及若干焊锡。
引脚定义
按以下管脚定义制作RJ45端头；I表示网络硬盘录像机输入，O表示网络硬盘录像机输出。
管脚序号
名称
I/O特性
说明
1
DCD
I
载波有效
2
RxD
I
接收数据
RJ45与DB9连线图
说明：25芯孔式插头与9芯孔式插头转换器连线如下图：
DB25与DB9连线图
（3）网络硬盘录像机的串口与DCE（如MODEM）设备连接时，电缆一端为8芯RJ45插头，另一端为DB25针型插头，其对应关系如下：
RJ45与DB25（DCE）连线图
3
TxD
O
发送数据
4
CTS
I
清除数据
5
RTS
O
请求发送
6
DTR
O
终端设备准备好
7
GND
信号地
8
空—Biblioteka —根据需要，按以下几种情况、根据管脚连线的对应关系制作串口端插头。
（1）网络硬盘录像机的串口同具有DB25孔型插头的DTE设备（终端，如计算机、报警器、门禁等）进行连接时，其对应关系如下：
（2）网络硬盘录像机的串口同具有DB9孔型插头的DTE设备进行连接时，其对应关系如下：
