压力容器水压试验方案

压力容器水压试验方案1. 引言压力容器在工业生产中被广泛使用，其使用前需要进行严格的试验和检验，以确保其安全可靠。

其中水压试验是常用的一种试验方法。

本文档旨在提供一份压力容器水压试验方案，以供参考和使用。

2. 试验目的水压试验的主要目的是检测压力容器的密封性和承压性能，确认其在设计压力范围内的安全可靠性。

3. 试验材料和设备•压力容器：待试验的压力容器•水：用于充填压力容器的试验介质•压力计：用于测量容器内部的压力变化•确保安全的固定支撑和固定夹具4. 试验准备1.检查压力容器表面是否光滑，无损伤、腐蚀、疲劳等现象。

2.检查压力容器的连接部位是否紧固可靠，无泄漏。

3.检查压力计的准确性，确保其与标准仪器校准。

4.确保试验区域清洁，并进行任何必要的安全措施。

5. 试验步骤1.将试验介质（水）充入压力容器，直至容器完全充满，并确保无气泡存在。

2.关闭容器进出口阀门，并确保其密封良好。

3.使用压力计测量并记录容器内部压力值，确保压力计的读数准确。

4.按照设计要求逐渐增加容器内部压力，增压速率宜控制在每分钟不超过0.2MPa的范围，避免因压力变化过快而对容器产生不利影响。

5.每隔一段时间（通常为5-10分钟）记录一次压力计的读数，以监测压力变化情况。

6.达到设计压力后，停止增压，并稳定压力一段时间（通常为30分钟）。

7.检查容器表面是否发生明显的变形、渗漏或其他异常情况。

8.缓慢排放容器内部的试验介质，直至压力下降至零，并确保容器内不再有任何压力。

9.进行试验结束后的清理工作，将试验介质排出并回收处理。

6. 试验记录和结果分析在试验过程中，需要记录以下数据：•试验日期、时间和地点•容器基本信息：容器编号、规格、材料等•试验介质：水的源头、用量等•压力计读数及压力变化曲线根据试验记录和结果分析，可以评估压力容器的密封性和承压性能是否达到设计要求，并及时采取必要的措施进行维修或更换。

7. 注意事项•在试验过程中，应严格遵守安全规范和操作规程，确保操作人员的人身安全。

压力容器、压力管道水压试验作业安全操作规程(6篇范文)

压力容器、压力管道水压试验作业安全操作规程（6篇范文）【第1篇】压力容器、压力管道水压试验作业安全操作规程⒈试验人员须做到持证上岗，并按规定穿戴好劳保用品。

被试验的容器、管道应经过有关部门审批，且制定完备的试验方案。

⒉试验前，必须按有关规定做好以下准备、检查工作，符合安全要求后方可进行试验：⑴试验用水必须洁净，水温要高于5 ℃，否则要采取防冻措施；氧气专用容器、管道的试验用水应无油脂；⑵采用的压力表必须经校验，且精度不低于1.5 级，量程应为试验压力的两倍适宜；在试验容器、管段系统中压力表不得少于两块；未经检验合格和铅封的压力表不准使用；⑶应检查水泵是否完好，水泵与试验场地连接管是否畅通；容器专用的试验场地应设 2米高的护板，保证有足够的强度；管道试验有必要时要先制作支撑加固；⑷不参与试验的设备或管线、仪表应用盲板隔离或拆除后暂以短管相连，并有明显标记和记录，以便试验后能拆除复位；⑸检查各电器开关、线路是否完好；行灯电压不准超过36伏，并应用防水线，所有电器接触应良好；⑹试验前，应检查安全阀、校对压力表，保持完好；容器、管道各连接部位的紧固螺栓，必须装配齐全，紧固妥当；⑺高压容器试验，必须有防护措施，以防发生意外。

水压场地应用醒目字写上"高压试验"、"禁止入内"的警示标志。

⒊水压试验时，工作场地禁止无关人员进入，试验人员不得进行其它工作。

水压试验的压力应为容器、管道设计压力的1.25倍。

⒋在同一试验场地，不准两容器同时试验。

向容器、管道充水时，必须将空气排净后，再进行升压。

⒌灌水、升压、检查程序：⑴往容器、管道系统内灌水时，应打开各高处的阀门，水由下部向上部充灌，以利排气。

待水灌满后，关闭进水阀门，间隔一段时间后再向系统内补灌一次水，确认空气排净后，将进水和排水阀门全部关闭，然后用试压泵加压；⑵试验升压应缓慢，加压到容器、管道设计压力时，确认无泄漏后再继续升至试验压力；根据容积、管径大小保压10～30分钟，然后降到设计压力进行检查；⑶水压试验后，容器、管道无泄漏、无可见的异常变形，试验过程中无异常的响声、压力表指针不下降即认为试验合格。

300MW机组锅炉工作压力水压试验方案

长安益阳发电有限公司300MW机组锅炉工作压力水压试验方案编写：审核：审定：批准：300MW机组锅炉工作压力水压试验方案1、试验目的• 根据《电力工业锅炉压力容器检验规程》规定；结合锅炉大、小修的实际情况，检验汽包、联箱及孔门、汽水管道及其阀门附件等承压部件的严密性，查找可能存在的泄漏点，特进行一次工作压力水压试验。

2、试验时间锅炉大修,小修或承压部件临修后。

3、试验组织措施3.1试验方案须经总工程师批准。

3.2试验由生产技术部组织，检修部、安环部、发电部等相关人员参加。

3.3生产技术部负责组织和技术监督指导及数据记录。

3.4安环部负责现场安全管控和安全检查。

3.5试验由当值值长指挥，当班运行人员负责试验的全部操作；化学负责供给水压所需合格除盐水；检修人员负责全面检查和缺陷处理。

4、技术措施4.1试验遵循DL647-1998《电力工业锅炉压力容器检验规程》和DL612-1996《电力工业锅炉压力容器监察规程》。

4.2 工作压力水压试验压力为 20.6MPa（以汽包就地压力表指示为准）。

4.3试验范围自给水泵出口至锅炉末过出口水压试验堵板阀前的全部管道、阀门、受热面、联箱及汽包等一次系统。

4.4参加水压试验范围的设备及管道检修工作全部结束，并已终结工作票。

4.5受水压试验影响的炉内外其它检修项目，水压试验期间应将其工作票暂时收压到运行机长处，暂停工作。

4.6监视水压试验的压力表及温度表经校验合格，压力表的精度不低于1.5级，确保其指示准确。

4.7加热蒸汽系统应能投运，能可靠向本炉供给加热汽源。

4.8给水泵能可靠向锅炉供水及升压。

4.9化学备足合格的除盐水（用氨水调节PH值为10—10.5），氯离子含量小于0.2mg/L。

4.10事故放水一、二次门远方操作均应可靠投入，且在水压试验升压前远方操作开关试验一次。

4.11锅炉过热器出口堵板已安装好,汽包左右3只安全门顶部已采取加压措施。

4.12汽包壁温测点，安装可靠、显示正确。

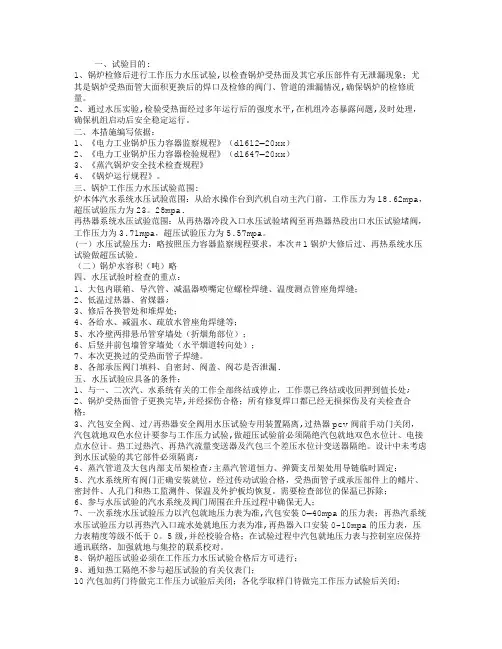

锅炉水压试验方案

一、试验目的:1、锅炉检修后进行工作压力水压试验,以检查锅炉受热面及其它承压部件有无泄漏现象；尤其是锅炉受热面管大面积更换后的焊口及检修的阀门、管道的泄漏情况,确保锅炉的检修质量。

2、通过水压实验,检验受热面经过多年运行后的强度水平,在机组冷态暴露问题,及时处理，确保机组启动后安全稳定运行。

二、本措施编写依据：1、《电力工业锅炉压力容器监察规程》（dl612—20xx）2、《电力工业锅炉压力容器检验规程》（dl647—20xx）3、《蒸汽锅炉安全技术检查规程》4、《锅炉运行规程》。

三、锅炉工作压力水压试验范围:炉本体汽水系统水压试验范围：从给水操作台到汽机自动主汽门前，工作压力为18.62mpa，超压试验压力为23。

28mpa.再热器系统水压试验范围：从再热器冷段入口水压试验堵阀至再热器热段出口水压试验堵阀，工作压力为3.71mpa，超压试验压力为5.57mpa。

(一）水压试验压力：略按照压力容器监察规程要求，本次＃1锅炉大修后过、再热系统水压试验做超压试验。

（二）锅炉水容积（吨）略四、水压试验时检查的重点：1、大包内联箱、导汽管、减温器喷嘴定位螺栓焊缝、温度测点管座角焊缝；2、低温过热器、省煤器;3、修后各换管处和堆焊处；4、各给水、减温水、疏放水管座角焊缝等；5、水冷壁两排悬吊管穿墙处（折烟角部位）；6、后竖井前包墙管穿墙处（水平烟道转向处）；7、本次更换过的受热面管子焊缝。

8、各部承压阀门填料、自密封、阀盖、阀芯是否泄漏.五、水压试验应具备的条件：1、与一、二次汽、水系统有关的工作全部终结或停止，工作票已终结或收回押到值长处;2、锅炉受热面管子更换完毕,并经探伤合格；所有修复焊口都已经无损探伤及有关检查合格；3、汽包安全阀、过/再热器安全阀用水压试验专用装置隔离,过热器pcv阀前手动门关闭，汽包就地双色水位计要参与工作压力试验,做超压试验前必须隔绝汽包就地双色水位计、电接点水位计。

热工过热汽、再热汽流量变送器及汽包三个差压水位计变送器隔绝。

水压及气压测试步骤参考

目录1. 试压设备 (2)2. 试压工作注意事项 (2)3. 试压流体 (2)4. 水压试验 (3)5. 气压试验 (3)6. 完工注记 (4)1.1.试压设备1.1.能正常运作，含管路控制阀的供水、供气设备。

1.2.试验用之临时垫片, 其规格、尺寸、大小须和实际使用之垫片相同。

1.3.压力表选用1.3.1.试压用压力表, 其指针之最大刻度应为测试压力的1.5-4倍。

1.3.2.选用之压力表需经过校验,且在使用有效期内。

1.3.3.试压班人员在试压时, 须使用2个压力表, 一个装在容器最高点, 另外一个表装在易于检视之位置。

2.试压工作注意事项2.1.管制试压程序及使用设备需参照作业规范或业主与监理的要求执行。

2.2.压力与温度检查时应将试验压力减少至设计压力，以避免由于操作员之错误或大气温度的升高造成的超压。

2.3.安全2.3.1.试压操作人员应确实佩戴好安全防护器具。

2.3.2在加压前试压设备应测试以确认其是否紧密结合及所有管件与附件在试压时结合在一起。

2.3.3.试压设备周围应设置警示围篱，预防非操作人员进出试压区域。

2.4.吊运注意吊运安全，使用适当吊具平稳起吊，不可摇摆、超载、碰撞。

2.5.置放及支撑2.5.1.当试压工件很大或由于实际需要，在试压时，爲了安全起见可以使用支撑架，当需要注意支撑点之数目，地面之承力，防止工件、地面之变形。

2.5.2.试压前之支撑作业，领班依工件大小与厚度，配置支撑座数目及位置，于试压支撑检查表上说明试压支撑指示。

2.5.3.试压员依领班指示进行工件支撑，且领班全程监督并随时注意人员及设备之安全。

2.5.4.领班得依现场实际工作需要，经主管同意后，修改支撑作业指示。

2.6.盲封压力容器之所有开孔应以盲板或塞头加上密合垫紧密的封闭。

2.7.通气孔通气孔应置于工件的最高点，以排出当工件满水时所形成的空气袋。

3.试压流体3.1.水压测试3.1.1.除非有其他的规定, 测试液体须使用清净的水(自来水) , 如果水会对容器造成腐蚀, 必要时须添加腐蚀抑化剂来避免。

1000MW锅炉水压试验方案

1000MV锅炉水压试验方案2、设备概况2.1锅炉采用上海锅炉厂XXX公司生产的1000M B煤锅炉为超超临界参数直流炉,其结构主要特点是：单炉膛、一次再热、采用切圆燃烧方式、露天布置、平衡通风、固态排渣、全钢构架、全悬吊结构塔式锅炉。

2.2锅炉主要技术性能参数3、水压查漏组织机构4、锅炉一次汽系统查漏范围4.1水冷壁及省煤器系统：水冷壁（水冷壁进口集箱、水冷壁中间集箱、水冷壁出口集箱、垂直水冷壁、螺旋水冷壁、灰斗水冷壁）、炉外悬吊管连接管、水冷壁出口集箱至分离器管道、省煤器、下降管系统。

4.2过热系统：一级过热器、二级过热器、三级过热器、一过进口分配集箱、一过进口分配集箱至一级过热器管道、一级过热器至二级过热器管道、二级过热器至三级过热器管道、过热器一级减温器、过热器二级减温器等。

4.3启动系统：分离器、分离器进出口管道、贮水箱、贮水箱进出口管道、循环泵进出口管道，启动循环泵、启动循环泵高压冷却器，贮水箱至大气扩容器361阀截止阀前。

4.4主蒸汽管路及高压旁路管道：从三级过热器出口集箱至汽机主汽门；高压旁路管道至高旁阀、八刖。

4.5给水管道：自给水泵出口至省煤器进口，不包括高加主路。

4.6放空气管路至一次阀。

4.7疏水管路至一次阀。

4.8取样管路至一次阀。

4.9过热器减温水至一次阀。

4.10所有分离器、贮水箱附件至一次阀。

4.11系统内热工测点、仪表等至一次阀。

5、锅炉二次汽系统查漏范围5.1再热系统：一级再热器、二级再热器、一再进口分配集箱、一再进口分配集箱至一级再热器管道、一级再热器至二级再热器管道、再热器各减温器等。

5.2减温水管道：自给水泵中间抽头至再热器5.3放空气管路至一次阀5.4疏水管路至一次阀。

5.5取样管路至一次阀。

5.6系统内热工测点、仪表等至一次阀。

&水压查漏要求6.1本次一次汽系统水压查漏第一次按10MPa执行，第二次按25MPs执行，二次汽系统水压按照4.8MPa 执行。

水压试验

锅炉水压试验1水压试验原则:1)锅炉检修或局部受热面临修后，必须进行常规水压试验，试验压力:锅炉本体为汽包计算压力，再热器系统试验压力为再热器进口额定工作压力。

2)锅炉有下列情况之一时，要进行超水压试验，试验压力为：(锅炉本体为汽包计算压力的1.25倍，再热器系统为1.5倍再热器进口额定工作压力。

锅炉超水压试验必须经上级锅炉监察部门及总工程师同意后进行，应有超水压试验技术措施并设专人负责，进行超水压试验时必须退出双色水位计运行。

)(1)运行中的锅炉在两次A级检修进行一次；根据设备具体技术状况，经上级主管锅炉压力容器安全监督部门同意，可适当延长或缩短超压试验间隔时间；(2)锅炉停运一年以上，需要投运时；(3)受压元件经过重大修理或改进后，如水冷壁更换管数在50％以上，过热器、再热器、省煤器等部件成组更换及汽包进行了重大修理时；(4)锅炉严重超压达1．25倍工作压力及以上时；(5)锅炉严重缺水后受热面大面积变形时；(6)根据运行情况对设备安全有怀疑时；3)常规水压试验和超水压试验压力规定如下表：序号名称计算压力(MPa) 常规试验压力(MPa)超压试验压力(MPa)1 本体(过热器、水冷壁、省煤器)19.82 19.82 24.872 再热器 4.75 4.75 7.132水压试验应具条件1)锅炉受热面检修工作结束，检修人员已撤离，有碍锅炉膨胀的脚手架支撑等均已拆除，受热面及系统阀门的检修工作票已办理终结手续。

2)水压试验范围内各管系、阀门（包括现场试验措施规定的临时管阀）均已安装完毕待用，试验期间需检查的各有关部位的检查准备工作已完成。

3)水压试验前，过热器出口电动释放阀置于“OFF”位置，其手动隔离门关闭；汽包、过、再热器安全门退出运行4)试验压力以汽包、过、再热器出口联箱处的压力表读数为准，就地安装两只1.5级以上的校验合格的压力表，以相互对照升压，量程为试验压力的1.5倍。

5)与试验有关的热工表计校对准确投用（汽包压力、温度、省煤器出口温度、各受热面金属温度、给水、减温水流量等）。

CPR1000核电机组压力容器水压试验实施过程概述

CPR1000核电机组压力容器水压试验实施过程概述赵博文赵伟华李茂超谢剑芳张鼎超江奎融(苏州热工研究院有限公司深圳分公司广东深圳 518000)摘要：CPR1000核电机组是我国核电版图的重要组成部分，该项技术是在引进法国M310技术后改良、优化，形成的核电技术。

CPR1000机组的压力容器需结合法系规范《压水堆核电厂核岛机械部件在役检查规则》（RSE-M）对容器在一定的周期实施水压试验，用以验证容器的密封性和完整性，以保障容器在役阶段的安全可靠运行。

安全有序的试验实施有助于压力容器的性能验证，重点介绍压力容器水压试验实施的关键步骤，为CPR1000核电机组压力容器水压试验工作过程管理提供参考。

关键词：水压试验压力容器实施过程临时特殊装置（TSD）中图分类号：TU753文献标识码：A 文章编号：1672-3791(2023)20-0082-04 An Overview of the Implementation Process of the Hydrostatic Test of the Pressure Vessel of the CPR1000 Nuclear Power UnitZHAO Bowen ZHAO Weihua LI Maochao XIE Jianfang ZHANG Dingchao JIANG Kuirong (Shenzhen Branch of Suzhou Nuclear Power Research Institute Co., Ltd., Shenzhen, Guangdong Province,518000 China)Abstract:The CPR1000 nuclear power unit is an important part of China's nuclear power layout. This technique is a nuclear power technique formed by improving and optimizing the introduced French M310 technique. The pressure vessel of the CPR1000 unit needs to carry out a hydrostatic test on the vessel in a certain period in combi‐nation with the French code Code on the In-Service Inspection of Mechanical Components on Nuclear Islands of Pressurized Water Reactor Nuclear Power Plants (RSE-M) to verify the tightness and integrity of the vessel, so as to ensure the safe and reliable operation of the vessel during the in-service period. The implementation of safe and orderly tests helps to verify the performance of pressure vessels. This article will focus on the introduction of the key steps of implementing the hydrostatic test of pressure vessels, so as to provide a reference for the management of the hydrostatic test process of the pressure vessel of the CPR1000 nuclear power unit.Key Words: Hydrostatic test; Pressure vessel; Implementation process; Temporary special device (TSD)核电厂压力容器工作在高压、高温、放射性等恶劣条件下，对压力容器的密封性和完整性产生巨大考验，容器水压试验是验证压力容器在连续承压状态下的密封性和完整性的重要在役检查方法，对于保障承压容器设备的安全性和可靠性起到重要作用。

容器气压实验与水压试验

气压实验与水压试验根据试验介质的不同，压力试验分为液压试验与气压试验两大类，二者的目的与作用是相同的，只进行其中一种即可。

由于液压与气压试验的安全性相差极大，条件允许应优先选择液压试验，只有当无法进行液压试验时，方允许采用气压试验。

气压试验比液压试验危险的主要原因是气体的可压缩性。

气压试验一旦发生破坏事故，不仅要释放积聚的能量，而且要以最快的速度恢复在升压过程中被压缩的体积，其破坏力极大，相当于爆炸时的冲击波。

因此，GB150要求气压试验应有安全措施，该安全措施需经试验单位技术总负责人批准，并经本单位安全部门检查监督。

综上所述，压力试验应优先选择液压，一般只有在下例情况下才允许采用气压：（1）容器充满液体介质后，会因自重和液体的重量导致容器本身或基础破坏，这主要是指直径大，压力低且充满气态介质的容器。

（2）因结构原因液压试验后难以将残存液体吹干排净，而使用时容器内又不允许残存任何液体。

为了保证气压试验的安全，GB150规定对进行气压试验容器的A、B类焊接接头，应进行100%射线或超声波检测。

水压试验和气压试验的系数是不同的，同样设计压力的容器，作水压试验的实验压力为设计压力的1.25倍；做气压试验的试验压力为设计压力的1.15倍。

不过气压试验的确比水压试验危险的多。

GB150规定,容器制成后应进行压力试验,压力试验特指耐压试验.压力试验一般采用液压试验。

试验液体按照GB150第10章要求。

对于不适合做液压试验的容器。

例如容器内不允许有微量残留液体，或由于结构原因不能充满液体的容器，可采用气压试验，进行气压试验必须满足GB150中10.9.5的要求。

容规第50页：1.由于结构或支承原因，不能向压力容器内充灌液体，以及运行条件不允许残留液体的压力容器，可按设计图样规定采用气压试验。

2.试验所用气体应为干燥洁净的空气、氮气或其它惰性气体。

GB150第129页，气压试验应有安全措施，该安全措施需经试验单位技术总负责人批准。

压力容器压力试验

力较高，尚未来得及缓解形状的不连续，应力尚
未得到再分布，压力很快升高，只能使形状不连
续处局部应力继续迅速增大，对容器的强度是不
利的。
试验步骤
过程设备设计
1、液压试验：
充满液体，当压力容器器壁金属温度与液体温度接近
时才缓慢升压至设计压力，确认无泄漏后继续升压到
规定的试验压力，保压足够时间（保压时间一般不少
2、介质的杂质要求：不同的容器有不同的要求；
如：奥氏体不锈钢制造的容器用水进行液压试验时，应严格控制水中的氯离子含量不超过25mg/L 。
3、升压不宜过快：
过程设备设计
水压实验不宜过速升压，宜缓慢提高压力。压力
逐渐升高，变形也逐渐增加，圆筒也逐渐趋向于
更圆，筒中的应力就趋向于均匀。如果迅速升高
压力，焊缝处等存在形状不连续，此处的局部应
耐压试验时最常采用液体试验介质是水，所以耐压试验经常被称为水压试验。
1．液压试验
温度：
考虑韧脆转变温度。 >5℃：碳素钢、Q345R和正火15MnVR; >15℃：其它低合金钢制容器;
如果由于板厚等因素造成材料无延性转变温度升高，则需相应提高试验液体温度。
规定试验时的介质温度是为了防止因试验温度过低而造成压力容器在试验过程中发生低应力脆性破坏。
内筒为外压容器：按式（4-88）确定试验压力；内筒为内压容器：按式（4-87）确定试验压力。
压力试验
压力试验
过程设备设计
夹套：按内压容器确定试验压力。
注意：在确定了夹套试验压力后，还必须校核内筒在该试验
压力下的稳定性。如不能满足外压稳定性要求，则在作夹套的液压试验时，必须同时在内筒保持一定的压力，以使整个试验过程（包括升压、保压和卸压）中的任一时间内，夹套和内筒的压力差不超过设计压差,以确保夹套试压时内筒的稳定性。图样上应注明这一要求，以及试验压力和允许压差。

压力容器水压试验工艺

、适用范围本守则规定了本公司钢制压力容器总体及受压元件实验地技术要求和操作规范.、总则、压力容器受压元件地压力试验，应在无损检测及有关检验项目合格后进行.对需要热处理地受压元件和部件则应在热处理后进行.个人收集整理勿做商业用途、压力实验，试验压力按下表注：①、钢制压力容器耐压试验压力取和二者中地确良较大值.②、对不是按内压计算公式决定壁厚地压力容器（考虑稳定性设计地）适当提高耐压试验压力.③、对设计温度（壁温）大于等于℃地钢制压力容器，耐压试验地压力'按下式计算：'[δ][δ]η.[δ][δ]式中：—压力容器地设计压力，'—设计温度下地耐压试验压力，η—耐压试验压力系数[δ]、[δ]分别为试验温与设计温度下材料地许用压力，.、压力试验前，压力容器地各连接部位地坚固螺栓必装配齐全，紧固妥当，用两个量程相同并经校正地压力表，装在试验装置上便于观察地部位.个人收集整理勿做商业用途压力表应符合以下、选用地压力表必须与所用地介质相适应.、低压容器使用地压力表精度不应低于级，中压容器使用地压力表精度应不低于级.、压力表地表盘刻度极限值应为最高工作压力地倍，最好选用倍，表盘直径应不小于.个人收集整理勿做商业用途、液压试验时，压力容器壳体平均一次总体薄膜压力不得超过实验温度下材料屈服点地.、液压试验用水为介质时，其所用水必须是干净地.奥氏体不锈钢压力容器用水进行水压试验后，应立即将水渍去除干净，无法达到这一要求时，则应控制水中地氯离子含量不超过.个人收集整理勿做商业用途、碳素钢，和制压力容器液压试验时，液体温度不得小于℃，其它低合金钢制压力容器液体温度不得低于℃.个人收集整理勿做商业用途、水压试验时，试件地人、手孔等密封装置，必须采用该产品地配带部件，不得使用替代装置.、水压试验地设备及其技术要求：、水压试验应有专用地场地（水压试验台）.、水压试验场地周围应固有隔墙护板进行防扩.、水压试验常用地设备、工具及辅助材料.、水压试验用电动试压泵和手动试压泵应符合水压试验工艺要求.、水压试验用压力表按条地有关规定.、为便于观察，使读数清晰，规定：位于米以下高度地压力表刻度盘直径应不小于；位于米以上高度地压力表刻度盘直径宜选用；位于米高度地压力表刻度盘直径应大于.个人收集整理勿做商业用途、水压试验用加压管路一般选用软性地黄钢管或高压橡胶管，长度为米左右为宜.、水压试验用通用接头、扳手、手锤、温度计、水温测量仪等应满足水压试验工艺要求，温度计、水温测量仪应经周检合格且在有效期内.个人收集整理勿做商业用途、工具应按压力分类别整齐摆放在合理地器位具或工具箱内.、为便于对位于较高高度地工件操作和检查，建议采用操作升降台.、为防止跳跃升降压力，应尽可能采用自动控压和自动记录装置，其记录纲纳入质量档案.、水压试验要求及工序内容、为便于观察和检查，水压试验应在光线照明充足地情况下进行.、将试件平稳地放置在试压场地，不得随意翻动或移动，较小地管件试压时需要紧固在试压装置上，不得自由放置.个人收集整理勿做商业用途、水压试验前准备好设备及工具，对高度大于米地试件，试压时需放置好牢固地梯子上下.、试件充水前，应把试件内部铁屑、杂物清理干净并用水冲洗内部.、应在试件顶部留出排气孔和进水孔各个，其余各孔分别用封板、法兰盖、胀塞，并装妥人、手孔等检查装置.个人收集整理勿做商业用途、将试压泵与试件连接妥当，各装置压力表一只.、通过进水孔将水注入试件中，充水时必须将试件内部空气排尽，水充满后关闭排气孔.、水压试验时，升压应缓慢，在升至规定试验压力地后，暂停升压，保压分钟并对所有焊缝和连接部位进行初次检查；如无泄漏可继续升压到规定试验压力地，如无异常现象，其后按每级为规定试验压力地逐级升压到试验压力，根据容积大小保压分钟，然后降至设计压力，保压进行检查，其保压不小于分钟，检查时压力保持不变.不得采用连续加压以维持试验压力不变地做法.不得在压力下紧固螺栓.个人收集整理勿做商业用途压力容器名称压力等级液压试验压力η低压钢制压力容器、对渗、漏部位做出标记，并做好记录.、检查工作完毕后，应缓慢降压，不允许快速卸压.、为防止腐蚀或冻等，水压试验完毕后应拆除所有管口上地封板，将水全部放尽，并用压缩空气将内部吹干.个人收集整理勿做商业用途、水压试验质量要求、水压试验如符合下列条件，则认为合格.、在受压元件处理外壁上和焊缝上没有水珠和水雾；、附件密封处在降到工作压力后不漏水；、水压试验后，没有发现残余变形.、水压试验合格后，检验员在试件上标上“水压合格”标记.、水压试验不合格处允许返修.、对于水压试验时发现地焊缝缺陷，卸压后将锅内积水放至缺陷以下，然后铲除缺陷.用火烘干待焊部位，再进行焊缝地返修工作.严禁在有压力和接触水地情况下返修.个人收集整理勿做商业用途、焊缝地返修应遵照焊缝返修地规定.、同一部位地返修不得超过三次，第三次返修前需查明原因，制定可行方案，经有关技术负责人批准后方可实施.个人收集整理勿做商业用途、经返修地试件应重新进行水压试验.、安全操作要求、试压人员应熟悉水压试验地条件和图样要求.、试压人员应熟悉安全操作规程，确保人身、设备地安全.、经常检查试压泵、压力表及保险装置，发现故障及时排除，不准带“病”操作.、试压过程中，操作人中不得少于人，且有一人留在电源闸刀旁.、操作人员不得擅自离岗，试验过程中，随时观察有无异常变化，如发现异常响动，压力下隐，加压装置故障等不正常现象时，应立即停止试验并查明原因.个人收集整理勿做商业用途、水压试验时，禁止无关人员在场.、水压试验升压过程中，操作人员离开试件应大于.在整个过程中，试件各管口地位置不能对着操作人员，防止试压时焊口开裂或内胀塞松动而弹出，造成人员伤亡.个人收集整理勿做商业用途、试验压力下，任何人不得靠近试件，待降到工作压力后，方可进行各项检查.、其它要求水压试验后，试验人员应认真填写水压试验原始记录，交检验部门存档.。

水压试验合格标准

水压试验合格标准
水压试验是一种通过压力让液体通过管道来测试管道的性能的试验方法。

它的基本原理是，将水压力较高的水压力作用于测试管道，然后检查管道的受压强度、密封性和耐久性。

水压试验合格标准主要包括以下几项：
一、水压力。

根据管道的材料、管径、壁厚等参数，确定水压力的大小。

一般来说，水压力大小为压力容器的工作压力的 1.1倍，最大压力不能超过1.5倍。

二、试验时间。

根据管道的材料、厚度、壁厚等参数确定试验时间，一般来说，试验时间为1小时，最大时间不超过3小时。

三、水压试验的检测项目。

根据管道的材料、管径、壁厚等参数，检查管道的受压强度、密封性和耐久性，检查内容包括管道受压强度、密封性、外观检查、接头强度、焊接和绝缘性能等。

四、检验结果。

检验完成后，根据试验结果确定水压试验是否合格。

如果符合合格标准，则水压试验合格；如果不符合合格标准，则水压试验不合格。

水压试验合格标准在实际生产中非常重要，它可以确保管道的受压强度、密封性和耐久性，从而保证管道的安全可靠性。

因此，在进
行水压试验时，必须认真遵守水压试验合格标准，以确保管道的安全可靠性。

压力容器耐压试验报告水压试验

压力试验检验表
水压力气压气密性
设备名称：
试压部位
试验日期
所属间
压力表精度等级
压力表量程
压力表检定日期
试压人员
压力表盘直径
试验介质
设计压力
（MPa）
试验压力（PMa）
设计要求
压力试验
曲线
P
试验压力
设计压力
30min 30min T
保压时间保压时间
实际
压力试验
曲线
P（压力）
试验压力
设计压力
T（时间）
起始
达到设计压力
开始增加
达到试验压力
卸压
卸至设计压力
二次卸压
结束
北京时间（xx：xx）
结论：
本产品经试验，无渗漏；无可见变形；无异常响声；试验结果合格。
校核人：负责人：年月日

水压试验规程15篇

水压试验规程15篇【第1篇】工贸阀门水压实验平安操作规程1.送入水压实验的阀门不准有裂缝、气孔、凹痕,阀杆调整不许有卡住现象。

2.使用和备用的螺栓、螺母必需经过强度计算并打上印记,防止混淆。

3.实验用的橡皮圈或其他弹性衬垫,不靛有高低、分层、松动或失掉弹性现象。

4.根据产品工艺规程举行加压实验、升压到工作压力以上时,绝不允许拧动螺母、夹紧装置和元件上其它部件。

5.端盖必需符合技术文仟规定井经实验合格才可可使用当实验压力超过计算压力25%时不准使用。

【第2篇】阀门的水压实验平安操作规程1、检修后的阀门组件举行试压力时,必需在专用的实验场地,实验现场应禁止无关人员进入。

2、实验前,应检查水泵是否完好,水泵与实验场地链接管件是否畅通,实验用水是否无冰冻,水温不得高于5c3、检查各电器开关、线路是否完好并合乎平安要求,全部电器接触应良好。

4、试压前应检查、核对压力表,拆下的平安阀、实验工具、螺栓内外涨塞,封盖应完好,不许有裂痕或丝扣破坏等现象,采纳的压力表必需符合规定要求,压力表不准代用,并需要定期校正。

5、向阀门工件充水时,必需将空气排净后,再举行升压,当升压到工作压力时,应举行关闭检查。

6、水压实验检查阀门时,工作场地禁止无关人员进入,实验人员不许举行其他工作。

7、在同一位置实验场地,不准两部工件或阀门同时实验。

8、高压阀组或容器实验,必需有防护措施,以防各类意外发生,水压实验场地应用醒目字写上“高压实验”“禁止逼近”的警示牌和标语。

9、在压力升到实验规定的压力时,保持10-30分钟,把压力降到工作压力后,方可举行各类对焊缝或敲打的检查。

10、水压实验人员,当阀门组件带压力时,不准离开工作岗位,禁止在载压运行下举行捻缝、焊接、敲打、紧固螺栓等工作。

11、水压实验用的压力表应妥当保管,不得乱放,以保持其敏捷度。

12、实验过程中,绝不允许跳动式的增压,降压时应平稳逐渐的降低,以防止水压冲击而破坏管接头的密封。

压力容器水压试验控制

压力容器水压试验控制压力容器作为核电设备生产制造过程中最关键的装置之一，可以通过水压试验的方式评估其密封性，焊接接缝的可靠性，以及整个容器的结构强度是否符合设计要求。

文章分析了核电站压力容器在水压试验中的控制要点，并就水压试验中的应变测试问题进行探讨，望能够在后续实践中引起工作人员的关注与重视。

标签：压力容器；水压试验；控制核电站压力容器需要长期工作于高温、高压、以及高辐射环境下，具有厚壁、高压的特点。

核电站压力容器主要由容器密封环、过渡段、下封斗、堆芯段筒体、顶盖组件、以及接管段筒体这几个部分构成。

堆芯部件需要由核电站压力容器提供支撑作用力，处于一回路压力边界，在安全等级、抗震等级、质量等级、以及设计等级方面均需要遵循I级标准。

因此，如何保障压力容器的稳定、可靠运行，对于整个核电站的安全生产而言是非常重要的。

水压试验能够准确评估所制造核电站设备的密封性，焊接接缝的可靠性，以及整个容器的结构强度是否符合设计要求。

文章即就此类压力容器在水压试验中的控制要点进行分析探讨。

1 水压试验控制要点1.1 清洁控制在核电站压力容器进行水压试验前，需要安排专人遵循程序文件要求，对压力容器内部、外部表面清洁度进行检查，确保在进行水压试验的过程当中，表面不残留油漆、划线、或液体渗透痕迹，对标记胶带以及油脂痕迹进行清除。

1.2 水质控制结合国际标准《压水堆核岛机械设备设计和建造规则》来看，在核电站压力容器进行水压试验时，对相关指标的要求非常严格，因此也对试验中的用水水质提出了较高要求。

在《压水堆核岛机械设备设计和建造规则》当中已经明确规定了水压试验用水应当符合B级水要求（即：电导率=20.0us/cm；氯含量=0.15*10-6；氟含量=0.15*10-6；酸碱值=6.0～8.0）。

除对水质有严格要求以外，在水压试验中还需要对用水温度进行整体控制。

本环节中需要遵循的控制要点有以下几个方面：第一，核电站压力容器外壁温度应≥产品部件构成部分最高韧性脆度+30.0℃；第二，外壁温度应≤60.0℃；第三，大螺栓与容器温度差异应≤20.0℃。

压力容器水压试验方案(在制和安装压力容器)(01)

XXXXXXXXX公司压力容器水压试验方案编号：项目名称：XXXXXXXXXXXXXXXXXX耐压试验委托单位：XXXXXXXXX公司试验方式：水压试验（水压试验）试验时机：在制编制人：审核人：批准人：XXXXXXXX公司年月日目录1 目的 (1)2 适用范围： (1)2.1 编制依据 (1)2.2 工程概况 (1)3 水压试验准备 (1)3.1 试验人员 (1)3.2 场地及设备准备 (2)3.3 试验用器具 (2)3.4 水压试验工艺 (2)4 水压试验程序及步骤 (3)4.1 容器检查 (3)4.2 容器密封 (3)4.3 水压试验系统连接 (3)4.4 注水和加压 (4)4.5 保压 (4)4.6 检查和记录 (4)4.7 降压排水 (5)4.8 合格标准 (5)4.9 水压试验报告和存档 (5)4.10 返修 (5)5 注意事项 (5)压力容器水压试验方案1 目的为了规范检验检测人员的水压试验作业行为，严格执行国家法规、标准和设备的技术要求，确保检验检测过程的安全性和高效性，保障检测结果的准确性和有效性，提高工作效率和责任感，确保工程质量，编制本方案。

2 适用范围：适用于固定式压力容器的耐压试验（水压试验）。

2.1 编制依据本方案的编制依据包括但不限于下列法规、标准及文件，所引用的法规、标准和文件以最新版或现行版为准。

1）TSG 21-2016 固定式压力容器安全技术监察规程2）GB/T 150-2011 压力容器；3）GB/T 151-2014 热交换器；2.2 工程概况（1）工程名称：；（2）工程地点：；（3）检测单位：。

受检设备信息见表1表1固定式压力容器水压试验信息表3 水压试验准备3.1 试验人员（1）压力容器水压试验人员应具有一定的金属材料、设备制造安装、焊接及热处理等方面的基本知识，应熟悉被检工件的特性、材质、几何尺寸等，对试验过程中出现的问题能作出分析、判断和处理。

（2）试验人员应经过专业的技术培训，熟悉特种设备法规标准和技术要求，取得相应试验人员资格证。

容器水压试验操作规程范本

容器水压试验操作规程范本1. 目的及应用范围容器水压试验是通过施加一定水压来检测容器的密封性能以及承受水压能力的试验。

本操作规程适用于各类容器的水压试验操作。

2. 试验设备和工具准备2.1 试验设备：- 水泵和水源- 压力表- 管道连接件- 水箱或水槽2.2 试验工具：- 手动工具- 清洁布- 水管- 尺子或测量工具3. 安全措施3.1 检查试验设备和工具是否正常，并确保其安全可靠性。

3.2 工作人员需佩戴个人防护装备，如安全鞋、耳塞、防护眼镜等。

3.3 在进行试验之前，需要排空容器内的气体和液体，并确保容器处于平稳的状态。

3.4 确保试验现场通风良好，避免有毒气体积聚。

4. 试验步骤4.1 准备工作：4.1.1 检查容器表面是否干净，清除上面的污垢和杂物。

4.1.2 检查容器的密封件是否完好，如有破损或老化需要及时更换。

4.1.3 准备好所需的试验设备和工具。

4.1.4 安装好压力表和管道连接件。

4.2 进行试验：4.2.1 将容器放置在水槽或水箱中，使其完全浸没，并确保容器处于水平状态。

4.2.2 打开水源，将水泵启动，注入适量的水，使其充满整个容器。

4.2.3 关闭水源，观察容器是否有水泄漏的现象，如有需要排除漏水原因，并更换密封件。

4.2.4 将容器内的水泵抽空，检查容器内是否有气泡产生。

4.2.5 逐渐增加水源的压力，记录每次增加的压力值和相应的时间。

4.2.6 持续增加水压至规定的试验压力，并保持一段时间，一般为30分钟至1小时。

4.2.7 在试验期间观察容器是否有漏水、变形或其他异常情况。

4.2.8 完成试验后，将试验压力慢慢降至零，并排空容器内的水。

5. 试验记录与分析5.1 对试验过程中的压力变化、时间和观察结果进行记录，并填写试验记录表。

5.2 对试验结果进行分析，如发现异常情况，应及时进行原因分析并采取对应的措施。

5.3 根据试验结果，评估容器的密封性能和承受水压能力是否符合要求。

容器水压试验施工方案

容器水压试验施工方案一、引言容器水压试验是一种常见的试验方法，用于检测容器的密封性和承压性能。

本文将介绍容器水压试验的施工方案，包括准备工作、试验过程和注意事项。

二、准备工作在进行容器水压试验之前，需要做好以下准备工作： 1. 检查容器：确保容器表面无裂纹、破损或其它缺陷，保证试验的有效性。

2. 准备试验设备：准备好用于进行水压试验的设备，包括压力计、水泵等。

3. 确定试验压力：根据容器的设计要求和试验要求，确定试验所需的压力值。

三、试验过程容器水压试验的施工过程如下： 1. 将容器放置在试验台上，并固定好。

2. 连接试验管路：将管路连接到容器上，并确保连接处密封良好。

3. 充水：用水泵将水注入容器中，直至达到试验压力。

4. 保压：保持试验压力，并进行一定时间的保压。

5. 检测：检查容器表面是否有泄漏现象，确认容器的密封性能。

6. 释压：试验结束后，将容器内的水排空，并释放压力。

四、注意事项在进行容器水压试验时，需要注意以下事项： 1. 严格按照试验方案操作，确保试验的有效性。

2. 注意保障试验人员的安全，避免发生意外。

3. 在试验过程中如发现异常情况，应立即停止试验，并排除故障后再继续。

4. 结束试验后，应对试验设备和试验场地进行清洁，确保下次试验可以正常进行。

五、结论容器水压试验是确保容器质量和性能的重要环节，正确的施工方案和严格的操作流程能够确保试验的准确性和可靠性。

通过本文的介绍，希望能对容器水压试验的施工方案有更深入的了解。

以上是容器水压试验施工方案的相关内容，希术对读者有所帮助。
