车轮定位教案
《车轮定位培训教案》课件

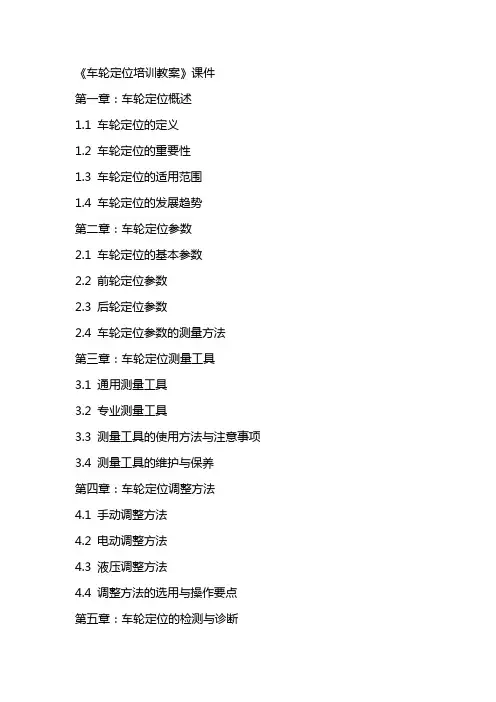

《车轮定位培训教案》课件第一章：车轮定位概述1.1 车轮定位的定义1.2 车轮定位的重要性1.3 车轮定位的适用范围1.4 车轮定位的发展趋势第二章：车轮定位参数2.1 车轮定位的基本参数2.2 前轮定位参数2.3 后轮定位参数2.4 车轮定位参数的测量方法第三章：车轮定位测量工具3.1 通用测量工具3.2 专业测量工具3.3 测量工具的使用方法与注意事项3.4 测量工具的维护与保养第四章：车轮定位调整方法4.1 手动调整方法4.2 电动调整方法4.3 液压调整方法4.4 调整方法的选用与操作要点第五章：车轮定位的检测与诊断5.1 车轮定位检测的目的与意义5.2 车轮定位检测的方法5.3 车轮定位诊断与问题的解决5.4 车轮定位检测设备的选用与操作要点第六章：车辆四轮定位的临床应用6.1 车辆四轮定位的实际应用场景6.2 如何进行四轮定位的调整6.3 调整四轮定位的常见问题及其解决方法6.4 案例分析：四轮定位在实际车辆维修中的应用第七章：车轮定位与车辆行驶性能7.1 车轮定位对车辆行驶性能的影响7.2 车轮定位与车辆操控性的关系7.3 车轮定位与车辆稳定性的关系7.4 提高车辆行驶性能的车轮定位策略第八章：车轮定位调整工艺与标准8.1 车轮定位调整的工艺流程8.2 车轮定位调整的标准规范8.3 车轮定位调整的工艺优化8.4 车轮定位调整的质量控制第九章：车轮定位检测设备9.1 车轮定位检测设备的基本原理9.2 车轮定位检测设备的发展趋势9.3 车轮定位检测设备的选用与使用方法9.4 车轮定位检测设备的维护与保养第十章：车轮定位故障诊断与分析10.1 车轮定位故障的类型及其表现10.2 车轮定位故障的诊断方法10.3 车轮定位故障的分析与解决10.4 车轮定位故障诊断的实际案例第十一章：车轮定位与车辆安全11.1 车轮定位对车辆安全的影响11.2 车轮定位与车辆制动性能的关系11.3 车轮定位与车辆行驶稳定性的关系11.4 提高车辆安全性的车轮定位策略第十二章：车轮定位与车辆舒适性12.1 车轮定位对车辆舒适性的影响12.2 车轮定位与车辆振动的关系12.3 车轮定位与车辆噪音的关系12.4 提高车辆舒适性的车轮定位策略第十三章：车轮定位调整实战操作13.1 车轮定位调整的准备工作13.2 车轮定位调整的操作步骤13.3 车轮定位调整的注意事项13.4 车轮定位调整的实际操作案例第十四章：车轮定位检测与调整新技术14.1 车轮定位检测与调整的新技术发展14.2 车轮定位检测与调整的新设备介绍14.3 车轮定位检测与调整新技术的应用案例14.4 车轮定位检测与调整新技术的培训与推广第十五章：车轮定位培训课程总结与考核15.1 车轮定位培训课程的主要内容回顾15.2 车轮定位培训课程的重点与难点解析15.3 车轮定位培训课程的考核方式与评分标准15.4 车轮定位培训课程的反馈与改进意见重点和难点解析重点：1. 车轮定位的定义、重要性和适用范围2. 车轮定位的基本参数和测量方法3. 车轮定位的调整方法及其选用与操作要点4. 车轮定位的检测与诊断方法5. 车轮定位与车辆行驶性能、安全、舒适性的关系6. 车轮定位检测与调整的新技术和发展趋势难点：1. 车轮定位参数的测量方法和调整技巧2. 车轮定位检测设备的选用与操作要点3. 车轮定位故障的诊断与分析方法4. 车轮定位新技术在实际车辆维修中的应用5. 车轮定位培训课程的实践操作和技能提升。
车轮定位教案

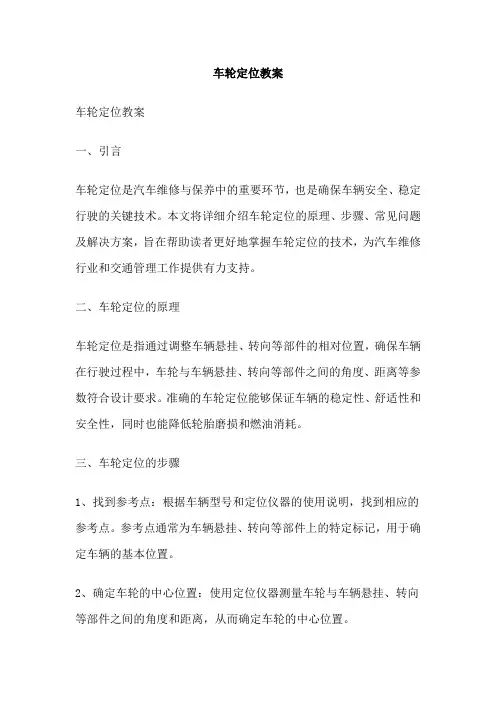

车轮定位教案车轮定位教案一、引言车轮定位是汽车维修与保养中的重要环节，也是确保车辆安全、稳定行驶的关键技术。
本文将详细介绍车轮定位的原理、步骤、常见问题及解决方案，旨在帮助读者更好地掌握车轮定位的技术，为汽车维修行业和交通管理工作提供有力支持。
二、车轮定位的原理车轮定位是指通过调整车辆悬挂、转向等部件的相对位置，确保车辆在行驶过程中，车轮与车辆悬挂、转向等部件之间的角度、距离等参数符合设计要求。
准确的车轮定位能够保证车辆的稳定性、舒适性和安全性，同时也能降低轮胎磨损和燃油消耗。
三、车轮定位的步骤1、找到参考点：根据车辆型号和定位仪器的使用说明，找到相应的参考点。
参考点通常为车辆悬挂、转向等部件上的特定标记，用于确定车辆的基本位置。
2、确定车轮的中心位置：使用定位仪器测量车轮与车辆悬挂、转向等部件之间的角度和距离，从而确定车轮的中心位置。
3、进行定位：根据车辆设计要求和定位仪器的指示，调整车辆悬挂、转向等部件的相对位置，使车轮的角度和距离参数达到标准值。
四、常见问题与解决方法1、参考点误差：由于参考点识别错误或标记不清，导致定位出现偏差。
解决方法为仔细核对参考点，确保准确无误。
2、定位仪器误差：定位仪器精度不足或使用不当，导致测量结果不准确。
解决方法为选用高质量的定位仪器，并严格按照使用说明操作。
3、悬挂和转向部件磨损：车辆悬挂和转向部件长时间使用后出现磨损，导致车轮定位不稳定。
解决方法为及时更换磨损的部件，并进行调整。
五、实际应用车轮定位技术在汽车维修行业和交通管理领域具有广泛的应用价值。
在汽车维修方面，准确的车轮定位能够提高车辆的性能、舒适度和安全性，延长轮胎和悬挂部件的使用寿命。
在交通管理方面，车轮定位技术可用于检测车辆的违规行为，如超速、压线等，提高交通管理效率。
六、总结车轮定位是汽车维修与保养中的重要环节，准确的车轮定位对于保证车辆的安全、稳定行驶具有重要意义。
本文详细介绍了车轮定位的原理、步骤、常见问题及解决方案，旨在帮助读者更好地掌握车轮定位的技术，为汽车维修行业和交通管理工作提供有力支持。
汽车四轮定位实训指导书
《汽车四轮定位实训》指导书一、实训项目管理信息二、实训目标本实训是在汽车构造、汽车机械基础、汽车底盘构造与维修等课程的基础上进行的。
通过本次实训使学生能够掌握轿车的定位参数及四轮定位仪的基本结构和工作原理；掌握常见轿车的转向轮定位的检查和调整方法，并能初步应用于汽车检测与维修的实践之中。
三、实训内容实训项目以2人为一组，项目每个步骤讲解完，每个组完成相应的实操项目后，要进行一次操作考核。
实训分为转向车轮定位的检查、调整前轮外倾角、调整前束、前轮定位的调整顺序等几大部分，各项实训具体学时安排如下表：表2-1 各项实训具体学时安排四、实训过程（一）实训准备先进行理论教学，对前学期所学的汽车底盘知识回顾。
同时进行实训安全纪律教育和实训分组及实训项目安排。
（二）实训流程项目一转向车轮定位的检查1．实训目的及要求1）通过实训，掌握转向车轮定位的检查的准备工作及注意要点。
2．实训时间：4学时3. 设备与器材1）轿车一辆2）常用专用工具3）胎压表4）剪式举升机4．预习内容1）专用检测台的结构及其工作原理。
2）胎压表的使用。
3）汽车悬架的相关知识。
5．实训步骤、方法与注意事项检查前轮定位前，车辆应先满足以下条件，否则检查结果无效。
1）汽车停放水平场地或专用检测台上，车轮在直线行驶位置且无负载。
2）轮胎气压符合规定。
3）车轮平衡，悬架活动自如。
4）转向系调整正确。
5）前悬架弹簧无过大的间隙和损坏。
检查和调整应在车辆行驶1000～2000km后，螺旋弹簧的长度基本定型的情况进行最为适宜。
项目二调整前轮外倾角1．实训目的及要求会进行车辆前轮外倾角的调整。
2．实训时间：8学时3. 设备与器材1）轿车一辆2）常用专用工具（开口扳手工具）3）调整杆4．预习内容1）前轮外倾角的含义。
2）调整前轮外倾角的作用。
5．实训步骤、方法与注意事项检查前轮外倾角是指车轮平面与垂直平面(纵向)之间的夹角，当前轮外倾角不正确时，轮胎会出现单边磨损(吃胎)。
四轮定位实训教案设计
任课班级：任课时间：2015.10.10 任课教师：李鲁伟技能训练详细教案(2012.2.20)入门指导：一、对车轮定位参数的理论内容进行复习讲解1、车轮定位的功用是：为了保证汽车直线行驶的稳定性和操纵的轻便性，减少轮胎和其他机件的磨损，转向轮、转向节和前轴三者与车架的安装应保持一定的相对位置关系，这种安装位置关系称为转向车轮定位，也称前轮定位。
2、车轮定位参数可以分为：转向轮定位包括前轮外倾、主销后倾、主销内倾及前束四个参数。
6、前轮前束车轮安装在车桥上，两前车轮的中心平面不平行，其前端略向内侧收束，这种现象称为前轮前束。
两前轮后端距离A大于前端距离B，其差值A－B称为前轮前束值。
前轮前束的功用是消除因车轮外倾所造成的不良后果，保证车轮不向外滚动，防止车轮侧滑和减轻轮胎的磨损。
二、对举升车辆进行演示由于该元征四柱式举升机的保险销为气动式，并且配备的前轮独立举升装置也为气动式，所以在操作前应确保空气泵工作正常，管接头密封良好。
1、四柱式举升机使用按控制器绿色按钮举升到合适高度，再按红钮金属把手将举升平台降至保险杠上，待平稳后，方可进行后续操作；在落下举升机前应先按绿色按钮举升5厘米左右，使保险销抬离保险杠，再一手向上提控制器右侧保险销控制杆，一手按红钮金属把手将举升平台降至需要高度。
2、前轮独立举升装置使用在进行前轮定位参数调整前，应将车辆前部单独举升以使前轮脱离举升平台，方便调整操作。
将四柱式举升机举升至合适高度以方便操作人员进入车辆下方操作前轮独立举升装置；汽车技术系实训教学教案技能训练详细教案(2012.2.21)汽车技术系实训教学教案技能训练详细教案(2012.2.22)技能训练详细教案(2012.2.23)技能训练详细教案(2012.2.24)。
车轮定位说课稿

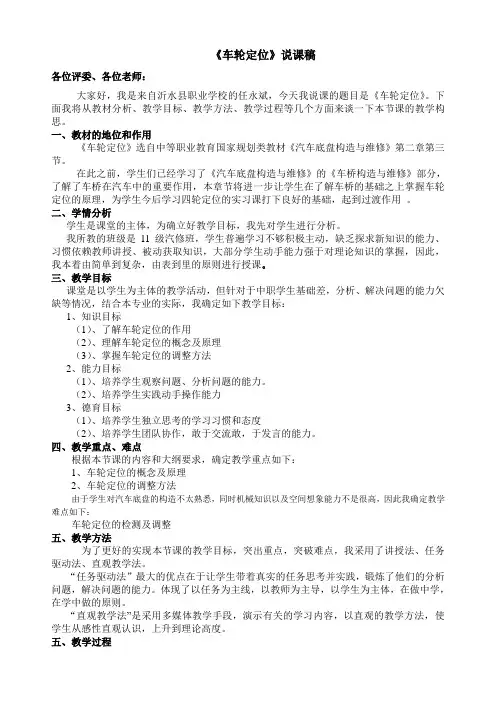

《车轮定位》说课稿各位评委、各位老师：大家好，我是来自沂水县职业学校的任永斌，今天我说课的题目是《车轮定位》。
下面我将从教材分析、教学目标、教学方法、教学过程等几个方面来谈一下本节课的教学构思。
一、教材的地位和作用《车轮定位》选自中等职业教育国家规划类教材《汽车底盘构造与维修》第二章第三节。
在此之前，学生们已经学习了《汽车底盘构造与维修》的《车桥构造与维修》部分，了解了车桥在汽车中的重要作用，本章节将进一步让学生在了解车桥的基础之上掌握车轮定位的原理，为学生今后学习四轮定位的实习课打下良好的基础，起到过渡作用。
二、学情分析学生是课堂的主体，为确立好教学目标，我先对学生进行分析。
我所教的班级是11级汽修班，学生普遍学习不够积极主动，缺乏探求新知识的能力、习惯依赖教师讲授、被动获取知识，大部分学生动手能力强于对理论知识的掌握，因此，我本着由简单到复杂，由表到里的原则进行授课。
三、教学目标课堂是以学生为主体的教学活动，但针对于中职学生基础差，分析、解决问题的能力欠缺等情况，结合本专业的实际，我确定如下教学目标：1、知识目标（1）、了解车轮定位的作用（2）、理解车轮定位的概念及原理（3）、掌握车轮定位的调整方法2、能力目标（1）、培养学生观察问题、分析问题的能力。
（2）、培养学生实践动手操作能力3、德育目标（1）、培养学生独立思考的学习习惯和态度（2）、培养学生团队协作，敢于交流敢，于发言的能力。
四、教学重点、难点根据本节课的内容和大纲要求，确定教学重点如下：1、车轮定位的概念及原理2、车轮定位的调整方法由于学生对汽车底盘的构造不太熟悉，同时机械知识以及空间想象能力不是很高，因此我确定教学难点如下：车轮定位的检测及调整五、教学方法为了更好的实现本节课的教学目标，突出重点，突破难点，我采用了讲授法、任务驱动法、直观教学法。
“任务驱动法”最大的优点在于让学生带着真实的任务思考并实践，锻炼了他们的分析问题，解决问题的能力。
《车轮定位培训教案》课件
车轮定位培训教案
CATALOG
DATE
ANALYSIS
SUMMARY
目录
CONTENTS
• 课程介绍 • 车轮定位基础知识 • 车轮定位调整方法 • 车轮定位故障诊断与排除 • 实操训练与考核 • 课程总结与展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
课程介绍
课程目标
掌握车轮定位的基本 原理和操作方法
培养学员的团队协作 和沟通能力
提高学员的维修技能 和诊断能力
课程大纲
01
02
03
04
车轮定位的基本概念和 原理
车轮定位的检测设备和 工具
车轮定位的调整方法和 步骤
车轮定位的常见故障诊 断和排除
课程安排
01
02
03
理论授课
车轮定位的基本概念和原 理，检测设备和工具的使 用方法
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
实操训练与考核
实操训练内容
车辆检查
检查轮胎气压、磨损情况，以及悬挂系统是 否正常。
定位参数调整
掌握主销后倾、主销内倾、前轮外倾、前轮 前束等定位参数的调整方法。
调整工具使用
学会使用车轮定位仪、扳手、螺丝刀等调整 工具。
故障诊断与排除
这些定位参数相互关联，共同影响车辆的操控性能和行驶稳定性。例如，主销 后倾角能够提高车辆的回正力矩，使车辆更容易控制；车轮外倾角能够调整轮 胎与地面的接触点，改善车辆的操控性能和行驶稳定性。
车轮定位重要性
总结词
车轮定位对于确保车辆行驶安全性和稳定性至关重要，它能够减少轮胎磨损、防止车辆失控和降低交通事故风险 。
《车轮定位培训教案》PPT课件
主销后倾是影响汽车行驶稳定性的重要参数，不正确的后倾值可能引发各种故障：
主销后倾过小，车轮回正性不好，转向后方向盘不自动回正，而且直行时方向 盘摇摆不定；
主销后倾过大，转向时方向盘感觉很沉； 左右两侧的主销后倾不相等时，汽车直行时，向后倾小的一边跑偏。
主销内倾角β
主销内倾角的作用是： 使前轮自动回正； 使转向操纵轻便； 减小转向盘上的冲击力
四轮定位
测量车轮定位前的检测项目： 轮胎充气压力（标准条件下） 轮胎明显的不均匀摩损或轮胎尺寸差别 轮胎偏摆（径向和表面） 由于磨损而造成的球节间隙 由于磨损而造成转向横拉杆端头间隙 由于磨损而造成前轮轴承间隙 左、右支撑杆的长度 左、右轴距的差别
四轮定位
测量车轮定位前的检测项目： 转向杆系各部件的变形或磨损 与悬挂有关部件的变形或磨损 车辆的纵向与横向倾斜（底盘离地间隙）
转向前展作用：
减少转向时的车轮阻力，保证车轮的纯滚动运动，减少轮胎磨损。 转向前展是由转向梯形结构来保证的，梯形臂将转向横拉杆和转向节连接起来
转向前展是不可调的，如果测量值不在标准范围内，可能是转向传动装置出 现故障，如转向拉杆弯曲、转向拉杆球头松旷、转向节臂磨损或弯曲。
注意： 测量外倾角、主销后倾、主销内倾、及前束，并调整到标准范围内后再 测量转向前展
后轮的外倾角和前束
后轮的负外倾角： 可增加车轮接地点的跨度，增加汽车的横向稳定性；
前束： 可抵消汽车高速行驶且驱动力F较大时，车轮出现的负前束（前张），
减少轮胎的磨损；
低速行驶
高速行驶
退缩角： 退缩角是指汽车的一只前轮相对于另一只前轮的位置靠后的情况，在四轮定 位测量中，退缩角是用前后轴的不平行度来表示的，单位是‘度’或‘分’ 。
学习任务16 车轮定位的检测与调整
学习任务十六车轮定位的检测与调整任务要求完成本学习任务后，你应能：1．掌握车轮定位参数的含义。
2．掌握车轮定位仪器的使用。
3．能独立进行四轮定位检测。
4．掌握车轮定位的调整和维修。
建议课时：7课时任务描述一辆花冠轿车转弯后，转向盘回位不良且出现跑偏现象，经初步检查，是车轮定位不准，需对该车进行车轮定位监测，按技术要求进行调整和维修。
一、理论知识准备1．车轮定位参数前轮定位和后轮定位统称为车轮定位，如图16-1所示。
前轮定位指的是汽车的前轮、转向节和前轴三者之间的安装具有一定的相对位置，这种具有一定相对位置的安装也叫做转向轮定位。
前轮定位包括主销后倾角、车轮外倾角、主销内倾角和前轮前束四个内容。
图16-1 车轮定位参数在车上的位置后轮定位指的是对两个后轮来说也同样存在与后轴之间安装的相对位置，后轮定位包括车轮外倾角和车轮前束。
2．主销后倾主销是通过悬架上球节或支柱顶端与下球节的联线，如图16-2所示。
在双横臂悬架系统中，上下中心点分别是上下横臂球节中心，在麦弗逊悬架系统中，上中心点是上轴承支架的中心，而下中心点是下球节中心。
图16-2 不同悬架的主销主销后倾是从车辆的侧面观看，主销轴线相对于垂线向前或向后的倾斜。
主销轴线与地面垂线之间的夹角称为主销后倾角，如图16-3所示。
作用是保障汽车行驶的稳定性。
a) b)图16-3 主销后倾角a) 正的主销后倾角；b)负的主销后倾角3. 车轮外倾车轮外倾是从汽车前方看汽车前轮或后轮向内侧或向外偏离地面垂线，如图16-4所示，作用是补偿路拱、乘员质量和汽车质量。
如果轮胎的顶端向内倾斜，那么车轮外倾角是负的；如果轮胎的顶端向外倾斜，那么车轮外倾角是正的。
图16-4 车轮外倾车轮过度的正外倾角会引起擦伤和轮胎外缘磨损，如图16-5所示；过度的负外倾角会引起擦伤和轮胎内缘磨损；车轮外倾角不正确还能够引起车轮轴承的过度磨损。
图16-5 过度的正外倾角及其对前轮造成的磨损4.主销内倾主销内倾是指从汽车前方看，主销向内偏离地面垂线，作用是保障稳定性而将汽车质量分布在路面上，有助于汽车转向回正和减小轮胎磨损（图16-6）图16-6 主销内倾的效果检查汽车的主销内倾角还有助于查找影响车轮定位的各种问题。
项目十一 车轮定位的检测与调整
任务二 四轮定位的调整
任务引入 一辆丰田卡罗拉轿车转弯后，转向盘回 位不良且出现跑偏现象，经初步检查为车 轮定位不准，需对该车四务分析 汽车行驶时方向偏左或偏右；或是行驶时方向 并不偏斜，但方向盘不正，这通常是典型的定位 问题。保持正确的四轮定位角度可确保车辆行驶 的直线性及操控性，改善车辆的转向性能并确保 转向系统的回正性能，避免轴承不当受力而受损 及失去精度。通过本任务的学习，将明确对各定 位参数的调整，使汽车达到正常行驶的状态。
三、四轮定位仪的使用
（5）偏心补偿。为了减小钢圈、轮胎的变形和装夹而 引起的误差，检测前应进行偏心补偿。在定位检测界面 上点击［偏心补偿］图标，按照显示方框中的提示要求 进行偏心补偿操作。 第一步：使车轮平直，用转向盘固定架固定转向盘，取 下制动踏板固定架； 第二步：用举升器举起车身，使四轮悬空； 第三步：松开探测杆旋钮，使探测杆能沿着转轴转动； 第四步：按照电脑提示，将车轮转动90度进行补偿； 第五步：重复第三、第四步，依次对所有车轮进行补偿；
项目十一 车轮定位的检测与调整
教学目标与要求
●能说出车轮定位的意义及主要参数； ●能说出各定位参数超标对汽车正常行驶所造成的后果； ●能归纳检测步骤及注意事项； ●能正确使用专用的四轮定位仪。
任务一 四轮定位仪的使用
任务引入 一辆丰田卡罗拉轿车，在路面上直线行 驶时，向右跑偏，经初步检查，需对车轮 定位进行检测。
任务一 驱动桥总成的拆装
任务分析
车轮定位不准会导致汽车直线行驶困 难、前轮摇摆不定和轮胎不正常磨损等故 障，出现这些故障都应检测四轮定位。
一、车轮定位检测的目的
车轮定位的前、后轮定位参数依赖于悬架机构有关 部件的相互位置在一个统一基准（线或面）上的合理匹 配，以实现转向行驶系统的稳定效应，使汽车具有良好 的行驶平顺性和操纵稳定性。 在汽车行驶中出现下列情况时，须进行车轮定位的 检测和调整： 1．直线行驶困难； 2．前轮摇摆不定，行驶方向漂移； 3．轮胎出现不正常磨损； 4．汽车更换悬架系统、转向系统有关部件； 5．车架、车身经碰撞事故维修后。
车轮定位培训教案版
