模电第二章习题答案
模电第二章习题参考答案
第二章自我检测题参考答案一、填空题1.三极管用来放大时，应使发射结处于正向偏置，集电结处于反向偏置。
2.型号为3CG4D的三极管是PNP型高频小功率管。
3.温度升高时，三极管的电流放大系数β增大，反向饱和电流I CBO增大，正向结电压U BE下降。
4. 有两只三极管：A管β=200，I CEO=200μA；B管β=80，I CEO=10μA，其他参数大致相同，一般应选B管。
5.共射基本电路电压放大倍数为负值，说明输出信号与输入信号相位相差180o。
6.放大电路未输入信号时的状态称为静态，其在特性曲线上的点称为静态工作点；有输入信号时的状态称为动态，动态工作点移动的轨迹称为交流负载线。
7.在放大电路的下限截止频率处，幅度的放大倍数为中频处的0.707倍，这主要是由电路的频率失真引起的。
8.场效应晶体管是通过改变栅源电压来改变漏极电流（输出电流），所以它是一个电压控制电流源（或电压控制）器件。
二、判断题1.由于放大的是变化量，所以在输入直流信号时，任何放大电路的输出量都没有变化。
（×）提示：直接耦合放大电路就有变化。
2.阻容耦合多级放大电路的点相互独立，（√）它只能放大交流信号。
（√）3.放大电路中各电量的交流成分是由交流信号源提供的。
（×）提示：增加的幅度所需能量是由直流电源提供的。
4.通常，JFET在漏极与源极互换时，仍有正常放大作用。
（√）三、选择题1.测得某放大电路中三极管三个管脚对地电压分别为U1=2V，U2=6V，U3=2.7V，则三极管三个电极为（B）。
A.①管脚为发射极，②管脚为基极，③管脚为集电极；B.①管脚为发射极，②管脚为集电极，③管脚为基极；C.①管脚为集电极，②管脚为基极，③管脚为发射极；D. ①管脚为发射极，②管脚为集电极，③管脚为基极。
2.在共射基本放大电路中，集电极电阻R C的作用是（C）。
A.放大电流B.调节I BQC.防止输出信号交流对地短，把放大了的电流转换成电压。
模电习题册第二章答案
【2-1】 解：1.完全纯净、结构完整的半导体，自由电子，空穴，相等。
2.杂质浓度，温度。
3.少数载流子，内电场。
4.单向导电性，正向导通压降U D 和反向饱和电流I S 。
5.反向击穿特性曲线陡直，反向击穿区，稳定电压U Z ，稳定电流I Zmax 、I Zmin ，额定功耗P Zmax 和动态电阻r Z 。
6.增大。
【2-2】解：当电流较大时，二极管的正向特性曲线比较陡直，具有一定的稳压特性。
当两个二极管正偏工作时，a 、b 二点间的电压为1.4V 。
330Ω的电位器跨接在a 、b 二点之间，a 点是+0.7V ，b 点是-0.7V 。
U o 对地输出电压的调节范围为-0.7V~+0.7V ，电位器的中点电位为0V 。
【2-3】解：220V 工频交流电的正半周，VD 2导通，L 2被短路。
VD 1和VD 3截止， L 1和L 3上的交流电压有效值分别为110V ；220V 工频交流电的负半周，VD 1和VD 3导通，L 1和L 3被短路。
VD 2截止，L 2上的交流电压有效值为220V ，故L 2灯最亮。
【2-4】解：当输入电压i u 很低时，即i A u U <，则二极管VD 1截止，二极管VD 2正向导通。
此时12DR1R212U U U i i R R --==+12Do 1112U U U u U R R R --=-+定义此时的输入电压为U th ，其为12Dth 1112U U U U U R R R --=-+当1i th U u U >>时，二极管VD 1、VD 2导通，o i u u =。
当i 1u U ≥时，二极管VD 1导通，VD 2截止，输出电压o 1u U =。
该电路的电压传输特性曲线如图A2.4所示。
i图A2.4【2-5】解：(1)直流分析静态时u i =0，此时u i 视作短路。
直流工作状态下电容C 视作开路。
图P2.5的直流等效电路如图A2.5(a)所示。
模拟电路第二章课后习题答案
第二章习题与思考题◆题2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。
解：(a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用（电压放大倍数小于1）；(f) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(g) 无放大作用，电容C b使三极管基极对地交流短路，输入交流信号无法加至三极管基极；(h) 不能正常放大，场效应管栅源之间无直流偏置；(i) 无放大作用，VGG的极性使场效应管不能形成导电沟道。
本题的意图是掌握放大电路的组成原则和放大原理。
◆题2-2 试画出P2-2中各电路的直流通路和交流通路。
设电路中的电容均足够大，变压器为理想变压器。
解：本题的意图是掌握直流通路和交流通路的概念，练习画出各种电路的直流通路和交流通路。
◆ 题 2-3 在NPN 三极管组成的单管共射放大电路中，假设电路其他参数不变，分别改变以下某一项参数时，试定性说明放大电路的I BQ 、I CQ 、U CEQ 将增大、减小还是不变。
① 增大Rb ；②增大VCC ；③增大β。
解：① ↓↓⇒↓⇒↑⇒CEQ CQ BQ b U I I R② 不定)(↑-↑=↑⇒↑⇒↑⇒CQ c CC CEQ CQ BQ CC I R V U I I V③ ⎩⎨⎧↓↑⇒↑⇒CC CQBQ V I I 基本不变β本题的意图是理解单管共射放大电路中各种参数变化时对Q 点的影响。
◆ 题 2-4 在图2.5.2所示NPN 三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改变以下某一项参数时，试定性说明放大电路的I BQ 、I CQ 、U CEQ 、r be 和||uA 将增大、减小还是不变。
① 增大R b1；②增大R b2；③增大Re ；④增大β。
模电第二章习题参考答案
第二章自我检测题参考答案一、填空题1.三极管用来放大时，应使发射结处于正向偏置，集电结处于反向偏置。
2.型号为3CG4D的三极管是PNP型高频小功率管。
3.温度升高时，三极管的电流放大系数β增大，反向饱和电流I CBO增大，正向结电压U BE下降。
4. 有两只三极管：A管β=200，I CEO=200μA；B管β=80，I CEO=10μA，其他参数大致相同，一般应选B管。
5.共射基本电路电压放大倍数为负值，说明输出信号与输入信号相位相差180o。
6.放大电路未输入信号时的状态称为静态，其在特性曲线上的点称为静态工作点；有输入信号时的状态称为动态，动态工作点移动的轨迹称为交流负载线。
7.在放大电路的下限截止频率处，幅度的放大倍数为中频处的0.707倍，这主要是由电路的频率失真引起的。
8.场效应晶体管是通过改变栅源电压来改变漏极电流（输出电流），所以它是一个电压控制电流源（或电压控制）器件。
二、判断题1.由于放大的是变化量，所以在输入直流信号时，任何放大电路的输出量都没有变化。
（×）提示：直接耦合放大电路就有变化。
2.阻容耦合多级放大电路的点相互独立，（√）它只能放大交流信号。
（√）3.放大电路中各电量的交流成分是由交流信号源提供的。
（×）提示：增加的幅度所需能量是由直流电源提供的。
4.通常，JFET在漏极与源极互换时，仍有正常放大作用。
（√）三、选择题1.测得某放大电路中三极管三个管脚对地电压分别为U1=2V，U2=6V，U3=2.7V，则三极管三个电极为（B）。
A.①管脚为发射极，②管脚为基极，③管脚为集电极；B.①管脚为发射极，②管脚为集电极，③管脚为基极；C.①管脚为集电极，②管脚为基极，③管脚为发射极；D. ①管脚为发射极，②管脚为集电极，③管脚为基极。
2.在共射基本放大电路中，集电极电阻R C的作用是（C）。
A.放大电流B.调节I BQC.防止输出信号交流对地短，把放大了的电流转换成电压。
模拟电路第二章课后习题答案word精品
第二章习题与思考题♦题2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。
EP2-1解：(a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置(正偏) ；(c) 无放大作用，三极管集电结没有偏置(反偏) ；(d) 无放大作用，三极管发射结没有偏置(正偏) ；(e) 有放大作用(电压放大倍数小于1)；(f) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(g) 无放大作用，电容C b使三极管基极对地交流短路，输入交流信号无法加至三极管基极;(h) 不能正常放大，场效应管栅源之间无直流偏置；(i) 无放大作用，VGG的极性使场效应管不能形成导电沟道。
本题的意图是掌握放大电路的组成原则和放大原理U1♦题2-2试画出P2-2中各电路的直流通路和交流通路。
设电路中的电容均足够大， 变压器为理想变压器解:-O +v ccRA営&本题的意图是掌握直流通路和交流通路的概念，练习画出各种电路的直流通路和交流通路。
(c)+交紇诵聲十W白浙！SAOO1卩a浦诵踣I交说通路(1 •:)1BQ1CQ♦题2-3在NPN 三极管组成的单管共射放大电路中，假设电路其他参数不变， 分别改变以下某一项参数时，试定性说明放大电路的 I BQ 、I CQ 、U CEQ 将增大、减小还是不变。
① 增大Rb;②增大VCC ③增大3。
解：①Rb =■ 1 BQ■ 1 CQ ■ ~ U CEQ② V cc = 1BQ = 1 CQ = UCEQ ( =V CC- R c 1 CQ )不疋I BQ 基本不变本题的意图是理解单管共射放大电路中各种参数变化时对 Q 点的影响♦题2-4在图2.5.2所示NPN 三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改1BQCQ BQ■I B QUCEQ — V CC - 1 CQ R C1CQ=V cc变以下某一项参数时，试定性说明放大电路的 I BQ 、 I CQ 、U CEQ 、「be 和| A u|将增大、减小还是不变。
模电训练题和答案第二章

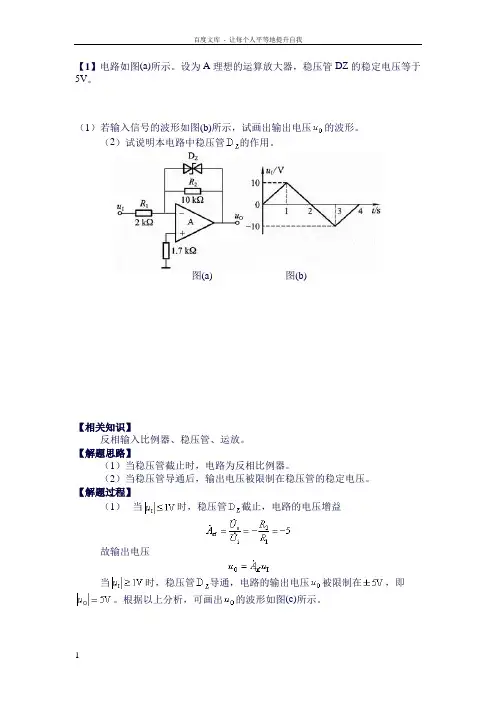

【1】电路如图(a)所示。
设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。
（1）若输入信号的波形如图(b)所示，试画出输出电压的波形。
（2）试说明本电路中稳压管的作用。
图(a) 图(b)【相关知识】反相输入比例器、稳压管、运放。
【解题思路】（1）当稳压管截止时，电路为反相比例器。
（2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。
【解题过程】（1）当时，稳压管截止，电路的电压增益故输出电压当时，稳压管导通，电路的输出电压被限制在，即。
根据以上分析，可画出的波形如图(c)所示。
图(c)（2）由以上的分析可知，当输入信号较小时，电路能线性放大；当输入信号较大时稳压管起限幅的作用。
【2】在图(a)示电路中，已知, ，，设A为理想运算放大器，其输出电压最大值为，试分别求出当电位器的滑动端移到最上端、中间位置和最下端时的输出电压的值。
反馈类型？图(a)【相关知识】反相输入比例器。
【解题思路】当时电路工作闭环状态；当时电路工作开环状态。
【解题过程】（1）当的滑动端上移到最上端时，电路为典型的反相输入比例放大电路。
输出电压（2）当的滑动端处在中间位置时，画出输出端等效电路及电流的参考方向如图(b)所示。
图中。
图(b)由图可知以上各式联立求解得代入有关数据得（3）当的滑动端处于最下端时，电路因负反馈消失而工作在开环状态。
此时，反相输入端电位高于同相输入端电位，运放处于负饱和状态。
输出电压。
【3】电压－电流转换电路如图所示，已知集成运放为理想运放，R2＝R3＝R4＝R7＝R，R5＝2R。
求解i L与u I之间的函数关系。
【相关知识】集成运放工作在线性区的特点，“虚短”和“虚断”的分析方法，基本运算电路的识别。
【解题思路】（1）由图判断出集成运放A1和A2分别引入的局部电压反馈为负反馈。
（2）识别集成运放A1和A2分别组成的基本运算电路类型。
（3）根据运算电路类型以及“虚短”和“虚断”的分析方法分别求解u O1以及u O2的表达式，从而得到i L与u I之间的函数关系。
模拟电子技术第二章习题解答
模拟电子技术第二章习题解答-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII习题题 2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。
图 P2-1题2-1解 (a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用；(f) 无放大作用，输入信号的负半轴不能加到放大电路中去；(g) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(h) 无放大作用，电容Cb使三极管基极对地交流短路，输入交流信号无法加至三极管基极；本题的意图是掌握放大电路的组成原则和放大原理。
题 2-2 已知图P2-2(a)中：R b=510kΩ，R c=10kΩ，R L=1.5kΩ，V CC＝10V。
三极管的输出特性如图(b)所示。
①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在V CC和三极管不变的情况下，为了把三极管的静态集电极电压U CEQ提高到5V左右，可以改变哪些参数如何改法③在V CC和三极管不变的情况下，为了使I CQ=2mA，U CEQ=2V，应改变哪些参数改成什么数值（a ）题2-2解：① 先由估算法算出I BQ CC BEQBQ b100.7mA 0.02mA 20μA 510V U I R --=≈≈= 然后，由式Cc C CC CE i R i V u 1010-=-=，在输出特性曲线上画出直流负载线，其与横、纵两个坐标轴的交点分别未（10V ，0）和（0，1mA ），直流负载线与i B =20uA 的一条输出特性曲线的交点Q1即为静态工作点。
由Q1可得，U CEQ ≈0.5V ，I CQ =0.95mA 。
可见，Q1点靠近饱和区，位置不太合适，容易产生饱和失真。
模电课后(康华光版)习题答案2
第二章部分习题解答2.4.6 加减运算电路如图题8.1.3所求，求输出电压v o 的表达式。
解 ： 方法一：应用虚短概念和叠加原理。
令 v s3=v s4=0，则212211245s s s f s f ov v v R R v R R v --=--='再令v s1=v s2=0，则4343534533543541131165.7205.71210124||||||||s s s s s p v v v v vs R R R R R v R R R R R v +=+++=+++=434321445122511131164.15501||1s s s s pf o v v v v v R R R v +=⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+=⎥⎦⎤⎢⎣⎡+=''图题8.1.3将ov '和o v ''叠加便得到总的输出电压432144512251245s s s s o o o v v v v v v v ++--=''+'= 方法二：用虚断列节点方程54433221R v R v v R v v R v v R v v R v v p ps ps f o N N s N st =-+--=-+-令v p =v N联立求解上述方程，结果与方法一相同。
2.4.2 图题8.1.7为一增益线性调节运放电路，试推导该电路的电压增益)(21I I oV v v v A -=的表达式。
解： A 1、A 2是电压跟随器，有2211,I o I o v v v v ==图题8.1.7利用虚短和虚断概念，有⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=-=-=-=-3343424313223131p N oo o p p o N N o v v v R R v R v v R v v R v R v v将上述方程组联立求解，得oo o v R R R v R v R ⎪⎪⎭⎫ ⎝⎛-=-4312212，故314221R R R R v v v A I I o V -=-=2.4.1 一高输入电阻的桥式放大电路如图题8.1.8所示，试写出v o =f(δ)的表达式⎪⎭⎫ ⎝⎛∆=R R δ。
模电答案第二章
第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB 将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C 2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0i U V =时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =( /o i U U - )≈( -120 )。
模拟电子技术课后习题答案第二章交流放大电路基础答案
习题2-1 如图2-51所示，判断三极管处于截止、放大还是饱和状态？ 解：a 放大状态。
b 饱和状态。
c 截止状态。
d 放大状态。
2-2 在电路中，三极管各管脚对地电位，试分析三极管A 、B 、C 各是什么电极，该管是NPN 还是PNP ，硅管还是锗管？（1）U A =3.8V ，U B =3.1V ，U C =8V ； （2）U A =7.2V ，U B =7V ，U C =3V 。
解：（1）A 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.7V ，则B 是三极管发射极，C 是三极管集电极；该管是NPN 型硅管。
（2）B 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.2V ，则A 是三极管发射极，C 是三极管集电极；该管是PNP 型锗管。
2-3 某三极管的极限参数I CM =20mA ，P CM =100mW ，U （BR ）CEO =15V ，试分析下列条件下，三极管能否正常工作？（1）I C =15m A ，U CE =8V ； （2）I C =19mA ，U CE =3V ； （3）I C =30mA ，U CE =4V 。
解：（1）U CE =8V ＜U （BR ）CEO ，I C =15mA ＜I CM ，P C =U CE I C =120mW ＞P CM ，所以不能正常工作。
（2）U CE =3V ＜U （BR ）CEO ，I C =19m A ＜I CM ， P C =U CE I C =57mW ＜P CM ，所以能正常工作。
（3）U CE =4V ＜U （BR ）CEO ，但I C =30mA ＞I CM ，所以不能正常工作。
2-4试判断图2-52中各电路有无放大作用，简单说明理由。
图2-51 习题2-1图abcd2V解：a 无放大作用。
电源极性与三极管不符。
b 无放大作用。
I B =0。
c 无放大作用。
交流通路输入短路。
d 无放大作用。
模拟电子技术第二章 习题与答案
第二章习题与答案2.1填空题：1.晶体管放大电路有三种基本形式：共基极放大电路，共发射极放大电路和共集电极放大电路。
2.多级放大电路的耦合方式主要有：直接耦合、阻容耦合、变压器耦合和光电耦合。
3.场效应晶体管放大电路有三种基本形式：共源放大电路、共漏放大电路和共栅放大电路。
4. 共射极放大电路中，输入与输出相位相反；共基极放大电路中，输入与输出相位相同；共集电极放大电路中，输入与输出相位相同。
5.放大电路的线性失真分为：相频失真和幅频失真。
2.2选择题：1. 晶体管处于放大状态时，发射结____，集电结____。
(B )A．正偏，正偏； B．正偏，反偏；C．反偏，正偏； D．反偏，反偏。
2.在共射基本放大电路中，适当增大R C，电压放大倍数和输出电阻将有何变化。
(A) A．放大倍数变大，输出电阻变大； B．放大倍数变大，输出电阻不变；C．放大倍数变小，输出电阻变大； D．放大倍数变小，输出电阻变小。
3. 晶体管有三个工作区，下面哪一项不是。
(C)A．放大区； B．饱和区；C．失真区； D．截止区。
4.基本放大电路中，经过晶体管的信号有(C)。
A．直流成分； B．交流成分； C．交直流成分均有。
5. 共发射极放大电路的反馈元件是(B)。
A．电阻R B； B．电阻R E； C．电阻R C。
6. 在两级放大电路中，已知A=20，2u A=30则总电压放大倍数为(B)。
u1A．30 B．600 C．507．某晶体管的发射极电流等于1mA，基极电流等于20μA，则它的集电极电流等于(A)。
A．0.98 mA B．1.02 mA C．0.8 mA D．1.2 mA8.工作在放大区域的某晶体管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为(B)。
A、10B、50C、80D、1002.3判断题1.通频带越宽，表示放大电路工作的频率范围越宽，其组成的放大器质量越好。
(×) （放大器通频带的宽度并不是越宽越好，关键是应该看放大器对所处理的信号频率有无特别的要求！例如选频放大器要求通频带就应该很窄，而一般的音频放大器的通频带则比较宽。
模拟电子技术基础,黄瑞祥主编第二章课后答案
第二章 习题解答2-1 电话线路上的直流电压约为50V ，用于电话机通话时的直流电源。
话机内部电路对电压有极性的要求。
话机电路中有一个导向电路，如题2-1图所示。
外线与话机引线相接时不必考虑电压极性。
试说明其工作原理。
答：当外线与话机引线相接时，如果话机引线的上端接正、下端接负，则电源正端经过D 1，话机内的其他电路、D 4到电源负端，形成电流回路，此时二极管D 1、D 4正向导通，D 2、D 3截止。
如果话机引线的下端接正、上端接负，则电源正端经过D 2、话机内的其他电路、D 3到电源负端，形成电流回路。
由此或见，无论话机引线的上端接正还是下端接正，对于话机内的其他电路来说都符合对电压极性的要求，这就是导向电路所起的作用。
2-2 已知硅和锗PN 结的反向饱和电流分别为10-14A 和10-8A 。
若外加电压为0.25V 、0.45V 、0.65V 时，试求室温下各电流I ，并指出电压增加0.2V 时，电流增加的倍数。
解：根据式（1-2-4） ()1/-=T v v S e I I ，室温时mV V T 26≈对于硅PN 结：A I S 1410-=，则电压增加0.2V 时电流增加的倍数为倍219126/20026/2.0≈=mV mv mV V e e对于锗PN 结，A I S810-=，则 电压增加0.2V 时电流同样增加2191倍。
2-3 在室温时锗二极管和硅二极管的反向饱和电流分别为1μA 和0.5pA ，若两个二极管均通过1mA 正向电流，试求它们的管压降分别为多少。
解：根据二极管的伏安特性 ()1/-≈T V V S e I I当V ＞＞V T 时 T V V S e I I /≈ 则ST I IV V e =/S I I T V v ln =∴若锗二极管的A I S μ1=， mA I 1=，则V mV V 18.010ln 026.0ln 263101063==⋅=-- 若硅二极管的PA I S 5.0=，mA I 1=，则()V mV V 557.0102ln 026.0ln 269105.010123≈⨯=⋅=--⨯2-4 两个硅二极管在室温时反向饱和电流分别为2×10-12A 和2×10-15A ，若定义二极管电流I=0.1mA 时所需施加的电压为导通电压，试求各V D （on ）。
模拟电子技术模电-第2章答案(含大题)
第二章训练题一、判断题：1.只有电路既放大电流又放大电压，才称其有放大作用。
（×）2. 放大电路中输出的电流和电压都是由有源元件提供的。
（×）3.电路中各电量的交流成份是交流信号源提供的；（× ）4.放大电路必须加上合适的直流电源才能正常工作。
5. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
（×）6. 当单级放大电路的静态工作点过高时，根据I b=I c/β，可选用β大的晶体三极管来减小I b 。
（×）7. 只要是共射放大电路，输出电压的底部失真都是饱和失真。
（×）8. 若单管共射放大电路中的三极管为NPN型，输出电压的底部失真时为饱和失真。
（√）9. 在共射放大电路中，若晶体管为NPN，输出电压u o出现底部失真，则该失真为截止失真。
（×）10. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
（×）11.可以说任何放大电路都有功率放大作用；（√）12.若单管共射放大电路出现截止失真，可适当增大基极电阻R B消除失真。
（ × ）13.某二级电压放大电路中，已知A u1=－10、A u2=－50 ，则总的电压放大倍数为500。
（√）14. 某二级电压放大电路中，已知Au1=50、Au2=100 ，则总的电压放大倍数为150。
（√）15. 现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
（×）16. 有人测得晶体管的U BE=0.7V, I B=20µA，因此推算出：be r=U BE/I B=0.7V/20µA=35KΩ。
（×）17.放大电路如图1所示，已知：U CC＝12V，R B＝240kΩ，R C＝3kΩ，晶体管β＝40，且忽略U BE。
模拟电子技术基础,黄瑞祥主编第二章课后答案
第二章 习题解答2-1 电话线路上的直流电压约为50V ，用于电话机通话时的直流电源。
话机内部电路对电压有极性的要求。
话机电路中有一个导向电路，如题2-1图所示。
外线与话机引线相接时不必考虑电压极性。
试说明其工作原理。
答：当外线与话机引线相接时，如果话机引线的上端接正、下端接负，则电源正端经过D 1，话机内的其他电路、D 4到电源负端，形成电流回路，此时二极管D 1、D 4正向导通，D 2、D 3截止。
如果话机引线的下端接正、上端接负，则电源正端经过D 2、话机内的其他电路、D 3到电源负端，形成电流回路。
由此或见，无论话机引线的上端接正还是下端接正，对于话机内的其他电路来说都符合对电压极性的要求，这就是导向电路所起的作用。
2-2 已知硅和锗PN 结的反向饱和电流分别为10-14A 和10-8A 。
若外加电压为0.25V 、0.45V 、0.65V 时，试求室温下各电流I ，并指出电压增加0.2V 时，电流增加的倍数。
解：根据式（1-2-4） ()1/-=T v v S e I I ，室温时mV V T 26≈对于硅PN 结：A I S 1410-=，则电压增加0.2V 时电流增加的倍数为倍219126/20026/2.0≈=mV mv mV V e e对于锗PN 结，A I S810-=，则 电压增加0.2V 时电流同样增加2191倍。
2-3 在室温时锗二极管和硅二极管的反向饱和电流分别为1μA 和0.5pA ，若两个二极管均通过1mA 正向电流，试求它们的管压降分别为多少。
解：根据二极管的伏安特性 ()1/-≈T V V S e I I当V ＞＞V T 时 T V V S e I I /≈ 则ST I IV V e =/S I I T V v ln =∴若锗二极管的A I S μ1=， mA I 1=，则V mV V 18.010ln 026.0ln 263101063==⋅=-- 若硅二极管的PA I S 5.0=，mA I 1=，则()V mV V 557.0102ln 026.0ln 269105.010123≈⨯=⋅=--⨯2-4 两个硅二极管在室温时反向饱和电流分别为2×10-12A 和2×10-15A ，若定义二极管电流I=0.1mA 时所需施加的电压为导通电压，试求各V D （on ）。
模拟电子技术教程第2章复习题答案
第2章习题答案1. 概念题：（1）常温下，N型半导体在导电时有空穴载流子参与吗？（有） P型半导体在导电时有电子载流子参与吗？（有）（2）在不加外电压时，PN结内部有没有电子的运动？（有）将P极和N极相连并串接电流表会有电流指示吗？（无）（3）PN结加正向电压时空间电荷区将变宽吗（不是）P+N结加反向电压哪边将变得更宽（N边）（4）作漂移运动的一定是少数载流子吗？（不一定）处于放大状态的晶体管，集电极电流是多子漂移运动形成的吗？（是）（5）拿2个二极管可否组成1个三极管？（不行）三极管可否当二极管用？（可以）（6）下列哪些元件为双极型器件？（A、B）哪些元件为单极型器件？（C、D）A. 二极管、稳压管B.三极管C. 结型场效应管D. MOS管（7）H参数等效模型适合（ A、C、D ）。
A. 中低频电路B. 高频电路C. 小信号输入D. 交流分析（8）U GS＝0V时，能够工作在恒流区的场效应管有（ A、C ）。
A. 结型场效应管B. 增强型MOS管C. 耗尽型MOS管（9）半导体导电特征和金属导电的特征的不同点是电子和空穴都参与导电。
（10）二极管主要的特点是单向导电性，确保二极管安全工作的两个主要参数分别是最大整流电流和最大反向电压。
（11）在常温下，硅二极管的门槛电压约为 0.5 V，导通后在较大电流下的正向压降约为 0.7 V；锗二极管的门槛电压约为0.1 V，导通后在较大电流下的正向压降约为0.2 V。
（12）某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将上升。
（13）将3V和6V的两个稳压管以正反方向及串并联进行组合，可得到5种有效的形式，等效稳压值分别为3V、9V、3.7V、6.7V 、0.7。
（14）PN结具有结电容效应，凡用PN结组成的电子元件，在信号频率较高时必须考虑这种效应。
（15）变容二极管在工作时也要加偏置电路吗？（需要）发光二极管在工作时要串联一个电阻，否则会因电流过大而损坏。
模电答案第二章
第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB 将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C 2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0i U V =时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =( /o i U U - )≈( -120 )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题2-5 设图中的三极管β =100，U BEQ =0.6V ，V CC =12 V ，R C =3 k Ω，R b =120 k Ω。
求静态工作点处的I BQ I CQ 和U CEQ 值。
习题2-15 设图中三极管的β =100，U BEQ =0.6V ，V CC =10V ，R C =3 k Ω，Rb b’=100 Ω。
V CC =10V ,，R C =3 k Ω，Re=1.8 k Ω，RF=200Ω，Rb1=33 k Ω，Rb2=100 k Ω，RL=3 k Ω C1，C2和Ce 足够大。
①求静态工作点
②画微变等效电路如图
(3)求O
i
u U A U =；
(4)设Rs =4 k Ω，求o
s
us U A U =
(5)求o i R R 和
① 2.48,0.94, 5.3E U I I mA U =≈=≈BQ
CQ Q CEQ V V
②微变等效电路如图
③
be 2.9r ≈ k Ω，
L
be = 6.5
(1)u F
R A r R ββ'-≈-++
(4)
12i r ≈ k Ω，= 4.9i
us u i s
r A A r R -≈-+
(5) R i ≈12 k Ω，R o ≈3 k Ω
习题2-17 画出如图放大电路的微变等效电路，写出计算电压放大倍O1O2
i i
U U U U 和数的表达式，并画出当c e R
R =时的两个输出电压o1o1U U 和的波形（与正弦波i U 相对应）。
微变等效电路如下图
解
O1i be (1)c
e
U R U r R ββ=-++
e c O1O2O1O2R u u R U U =≈当时，，和的波形如下图
e
be e *
02*
)1(1R r R U U Au i
ββ+++=
=
）（
习题2-21在下图所示的放大电路已知V DD = 30V，R d = 15 kΩ，R d =1 kΩ，R g=20 MΩ，R1=30kΩ，R2=200kΩ，R L= 1 MΩ，
A和输入和输出的电阻Ri，R o场效应试估算电压放大倍数u
管g m=1.5mS。
微变等效电路
m D
22.5u A g R '=-≈- R i = R g + (R 1 // R 2 ) ≈R g =20 M Ω
R o = R D =15 k Ω
S
I
习题2-25设图中电路三级管β均为100且be1 5.6r = k Ω，
be2 6.2r = k Ω。
①试估算Ri 和R o
②设R L =∞，分别求出当R s =0 k Ω和R s =20 k Ω时的
us A ；
③当时，如果去掉的射极输出器，而将和直接加在第二级的输入端，此时试与第②小题比较的结果进行比较
①
i be111
be12e1b1b1be2'(1)'(1)(//////)e R r R r R R R r ββ=++=++≈303.6k Ω
i i b1'//R R R =≈252.5 k Ω，R o=R c 2=12 k Ω
② 当Rs=0时
Aus=Au
111be1112L
2be2
s 12(1)'298
0.98
(1)'303.6'100?12193.5
6.2
0.98e u e u u u u u
R A r R R A r A A A A βββ+=-≈≈++=-
=-≈-==≈则（-193.5）-189.6=
当Rs=20 k Ω
s s 252.5×+252.520
i u u i R A A R R =-=≈+（-189.6）-175.7
③i
b21b22be2'////R R R r =≈4.86 k Ω
则s 4.86×.4.86+20
u A =-≈（-1935）-37.83 与第②小题的计算结果相比，此时的s |
|u A 急剧减小。
可见
当Rs 较大时，采用射极输出器作为输入级可避免s ||u A 受到
严重损失。
