联通LTE室分建设思路
LTE室内外一体化规划和优化思路
LTE室内外一体化规划与优化LTE 室内外一体化规划 LTE 室内外一体化优化LTE 室内网络面临的挑战 LTE 室内外一体化的含义1 2 3 4 5系统GSM WCDMA LTE 业务话音为主数据为主，加话音高速数据为主特点›对干扰容忍度相应高›频率多›对干扰敏感›功率意味着容量›软切换›小区内干扰›对干扰敏感，尤其同频组网时›小区间干扰设计›天线间距通常较随意、间距较大›天线点的发射功率很大›大规模应用有源设备（干放和各类直放站）›多天线，小功率›降低系统内干扰›室内覆盖均匀›高效利用基站功率›降低系统内干扰›重视与室外网络互相影响›继承WCDMA的设计方法，实现均匀覆盖›重视小区间干扰›重视与室外网络互相影响话音覆盖应用覆盖不同系统室内覆盖网络的特点数据业务的性能在无线侧主要取决于SINR 。
SINR 的高低取决于网络中的干扰情况。
SINR 是LTE 网络性能的决定因素。
数据SINRLTE 网络主要承载高速数据业务。
业务SINR 直接影响LTE 室分网络性能系统业务的特点对室内覆盖的影响吞吐率与SINR ，RSRP 的关系›信号强度低，SINR 增加，吞吐率增加›信号强度高，SINR 低，吞吐率很低扩大规模试验网实测数据吞吐率与RSRP ，SINR 的关系高SINR 是LTE 网络设计优化的不懈追求LTE 小区内用户间不存在干扰。
干扰来源主要包括LTE 小区间干扰和不同无线系统间的干扰。
来自同频的LTE 小区间的干扰。
干扰小区间 干扰2G 、3G 、WLAN 和LTE 共存，产生互相干扰系统间 干扰目前室内外采用异频，所以重点是室内小区间的同频干扰同频干扰多系统合路，系统间存在杂散干扰、互调干扰、阻塞干扰杂散互调干扰解决干扰问题是LTE 室分的重点干扰特点对室内覆盖的影响MIMO 技术特点对室内覆盖的影响MIMOMIMO 和SIMO 是LTE 网络的特点，室分LTE 需加以考虑。
涉及到数据速率需求，此外要考虑建设成本、物业进入、施工难度、工程质量等，MIMO 和SIMO 的选择比较重要。
第四章：联通LTE室分覆盖建设方案
多系统、多载波、高负荷，对于前端器件指标要求高。
一. 联通LTE室分技术分析
室分器件天线频段支持—器件选取
集采常规型器件 (应用于室分后级)
● 互调指标为PIM3:<-120dBc@2*43dBm的无源器件
适合于2W/每载波及以下小功率场景，降低组网成本；
HQ（N型）器件 (应用于室分中级)
30m 5m
LTE:-16dBm
6dB耦合器
30m
20dB耦合器
3G:UE 3G:-85dBm
LTE:UE
二功分 覆盖传播距离d为（米） 空间传播损耗PLair(dB) = 92dB - 1dB -2dB = 89dB 天线口输入RSRP功率: 12-28=-16dBm
LTE信源
LTE:-103dBm
馈线类型 900MHz 1800MHz 1900MHz 2100MHz 2300MHz 2400MHz 2500MHz 2600MHz 1/2〞 7/8〞 6 4 10 5.7 10.3 5.85 10.6 6.05 11.4 6.6 11.7 6.9 12.1 7.1 12.5 7.3
遮挡损耗
遮挡损耗 混泥土墙 混泥土楼板 900MHz 1800MH 2100MHz 2400MHz 2600MHz 15dB 17dB 18dB 19dB 20dB 4dB 8.5dB 10dB 11.5dB 12.5dB 天花板 1~2dB 1~6dB 1~8dB 1.4~9dB 2.4~10dB 金属楼梯 2dB 4dB 5dB 7dB 8dB
位置
近点
位置
备注：双通道室分采用两个单极化天线形成MIMO，间距约1.5m； 1.8G FDD-LTE，带宽为20MHz；UE等级为Category 3。
LTE室分设计及案例分析
LTE室分设计及案例分析一、内容描述首先我们先来了解一下LTE室分设计是什么。
简单来说LTE室分设计就是针对室内环境的移动通信网络设计。
因为室内环境和室外环境有很大的不同，信号会受到建筑物、墙体、家具等各种因素的影响，所以需要有专门的设计来保证我们在室内也能享受到稳定的网络服务。
接下来我们会详细介绍LTE室分设计的过程。
从选址、布局到安装，每一步都很关键。
我们还会分享一些常见的案例分析，看看在实际应用中，如何解决问题，让网络覆盖更广泛、更稳定。
你可能会想，这些设计听起来好像很复杂。
但其实背后的原理并不复杂，我们会用通俗易懂的语言，让你轻松理解。
同时通过案例分析，你会看到设计师们是如何根据实际情况，一步步解决问题的。
1. 介绍LTE技术的背景和发展趋势大家现在上网是不是越来越离不开手机和网络了呢？那么有没有想过我们手中的手机是如何实现与世界的连接的呢？这就不得不提我们今天要介绍的LTE技术了。
LTE，也就是“长期演进技术”，它是现代移动通信的核心技术之一，让我们的手机与网络之间的连接更加快速和稳定。
LTE技术并非凭空出现，它是从过去的2G、3G技术逐步演变而来的。
随着人们对网络速度和数据量的需求越来越大，LTE技术应运而生，并迅速发展。
从最初的版本到如今的高级版本，LTE技术在不断地更新和升级，每一次升级都带来了更快的速度和更好的体验。
近年来我们可以看到LTE技术的发展趋势非常明显。
不仅仅是手机，越来越多的设备都开始支持LTE，包括平板电脑、智能手表等等。
而且随着物联网、云计算等新技术的发展，LTE技术的应用领域也在不断扩大。
可以说LTE技术正在改变我们的生活，让我们与世界的连接更加紧密。
那么为什么LTE技术这么重要呢？除了速度快、稳定性好之外，它还能帮助我们实现更多的功能，比如在线视频、高清语音等等。
而且随着技术的不断进步，LTE的未来发展潜力巨大，我们有理由相信，未来的LTE会给我们带来更多的惊喜和便利。
LTE室内分布系统规划及建设方案探讨

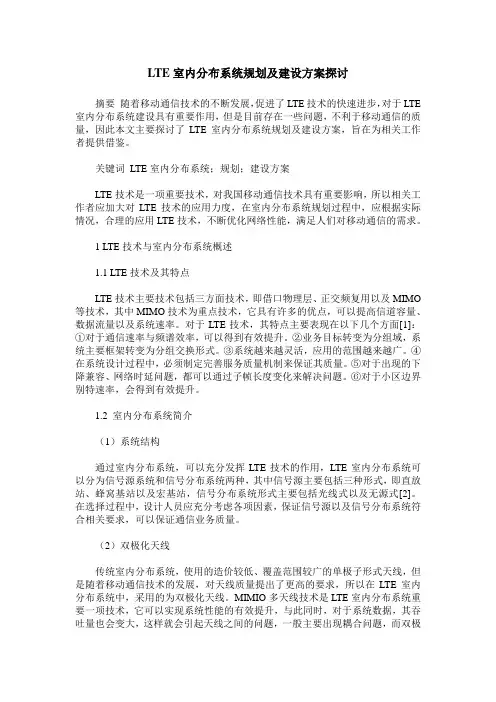

LTE室内分布系统规划及建设方案探讨摘要随着移动通信技术的不断发展，促进了LTE技术的快速进步，对于LTE 室内分布系统建设具有重要作用，但是目前存在一些问题，不利于移动通信的质量，因此本文主要探讨了LTE室内分布系统规划及建设方案，旨在为相关工作者提供借鉴。
关键词LTE室内分布系统；规划；建设方案LTE技术是一项重要技术，对我国移动通信技术具有重要影响，所以相关工作者应加大对LTE技术的应用力度，在室内分布系统规划过程中，应根据实际情况，合理的应用LTE技术，不断优化网络性能，满足人们对移动通信的需求。
1 LTE技术与室内分布系统概述1.1 LTE技术及其特点LTE技术主要技术包括三方面技术，即借口物理层、正交频复用以及MIMO 等技术，其中MIMO技术为重点技术，它具有许多的优点，可以提高信道容量、数据流量以及系统速率。
对于LTE技术，其特点主要表现在以下几个方面[1]：①对于通信速率与频谱效率，可以得到有效提升。
②业务目标转变为分组域，系统主要框架转变为分组交换形式。
③系统越来越灵活，应用的范围越来越广。
④在系统设计过程中，必须制定完善服务质量机制来保证其质量。
⑤对于出现的下降兼容、网络时延问题，都可以通过子帧长度变化来解决问题。
⑥对于小区边界别特速率，会得到有效提升。
1.2 室内分布系统简介（1）系统结构通过室内分布系统，可以充分发挥LTE技术的作用，LTE室内分布系统可以分为信号源系统和信号分布系统两种，其中信号源主要包括三种形式，即直放站、蜂窝基站以及宏基站，信号分布系统形式主要包括光线式以及无源式[2]。
在选择过程中，设计人员应充分考虑各项因素，保证信号源以及信号分布系统符合相关要求，可以保证通信业务质量。
（2）双极化天线传统室内分布系统，使用的造价较低、覆盖范围较广的单极子形式天线，但是随着移动通信技术的发展，对天线质量提出了更高的要求，所以在LTE室内分布系统中，采用的为双极化天线。
LTE室内分布覆盖工程设计方案
施工准备
根据方案设计结果，准备所需的设备 、工具和材料等，并组织施工队伍进 行培训和交底。
现场实施
按照施工准备计划，进行设备的安装 、调试和优化等工作，确保网络性能 和信号质量能够满足要求。
05
工程计划与进度
工程计划安排
方案设计
根据需求，制定技 术方案和工程计划 。
现场施工
按照计划，进行设 备的安装和调试。
06
成本估算与预算
成本估算方法及依据
成本估算方法
采用直接成本法和间接成本法进行估算。直接成本法包括设 备购置费、安装工程费、建筑工程费等；间接成本法包括管 理费用、销售费用等。
估算依据
参考类似项目的实际成本数据、设备及材料市场价格、人工 费用等，同时考虑当前项目的特殊要求和复杂程度。
预算编制原则及依据
07
风险评估与对策
风险识别及分析
风险识别
在LTE室内分布覆盖工程设计中，可能面临的风险包括技术风险、市场风险、项目管理风险等。
风险分析
对这些风险进行深入分析，包括风险发生概率、影响程度等，为后续的风险应对措施制定提供依据。
风险应对措施及方案
技术风险应对
为应对技术风险，可以采取多种 措施，如加强技术研发、引进先
LTE室内分布覆盖工程设计方 案
汇报人： 2023-11-20
目录
• 引言 • LTE室内分布覆盖工程设计方案 • 建设方案 • 技术方案 • 工程计划与进度 • 成本估算与预算 • 风险评估与对策
01
引言
项目背景
当前移动通信技术快速发展，LTE网络覆盖范围不断扩大，室内分布覆盖逐渐成为网 络建设的重要部分。
04
准备阶段
包括需求收集、现场勘查、方 案设计等前期准备工作。
LTE室分11个问题处理思路
题1：TD-LTE 室分系统中天线口功率一般设计为多大？LTE 室分天线口功率一般设置在10-15dBm（总功率）范围内，具体应该按照实际场景及站点特点来区分：1.对于地下室、商场等空旷区域或天线已经入户的等场景建议天线口功率设置在下限10dBm 左右；2.对于天线只能布放在走廊且结构较为复杂或者层高6 米左右的场景建议天线口功率设置在上限15dBm 左右；3.对于WLAN 受干扰场景可适当降低LTE 功率要求。
问题2：在LTE 室分系统合路建设中应该注意哪些问题？在LTE 室分系统合路建设中应该注意以下几点：1. 原有天线布放密度是否满足LTE 的覆盖需求，如果不符合则需要进行适当的改造增加天线进行覆盖；2. 原有天线、耦合器、合路器等器件是否满足LTE 的频段要求，特别需要检查站点的WLAN 合路器，重点关注合路器件的WLAN 系统与LTE 系统隔离度指标；3. 核对站点的天线口功率是否能满足LTE 的覆盖要求，特别是和GSM 合路的站点，由于二者的频段差异较大，前端和末端间相差能达到6-7dB（由于频段差异，100 米馈线900M 频段和2400M 频段的损耗相差5dB，末端天线至前端馈线长度达100-150米的话，功率损耗相差将达到6-7dB），这就需要在两个系统间取得一个相对的平衡点。
问题3：什么是LTE 室分系统中的鸳鸯线，会造成什么影响？LTE 室分系统中的鸳鸯线是指在双路建设的系统中，覆盖同一区域两路分布系统接的不是同一RRU 的两个通道，可参考下图所示：鸳鸯线会造成以下影响：●鸳鸯线导致覆盖同一区域的两路系统不是同一种信号，将导致不能实现空分复用的功能，影响系统的峰值性能；●鸳鸯线导致同一区域由两种不同且强度相近的信号进行覆盖，将导致该区域无主控小区，同频干扰严重，表现为SINR 值较低，且频繁切换。
问题4：LTE 的室分单双路建设对哪些指标有影响？各种时隙配比、MIMO 模式、终端能力等级下的速率是多少?TD-LTE 采用时分双工、上下行同频，上行无线信道质量可参考下行无线信道质量。
TD-LTE室内分布系统建设
第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。
为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。
TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。
9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。
z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。
z呼叫阻塞要求无线信道呼损率不高于2％。
z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。
z服务质量数据业务的块差错率BLER小于10%。
LTE室内分布系统规划与设计思路
１ ． 引言
Ｌ Ｔ Ｅ 是３ Ｇ 通 信 技 术 演进 的产 物 ， 对３ Ｇ 技 术 的空 中接 入 技术 进 行 了优 化和 增 强 ，并 且 引入 了扁平 化 网络结 构 。Ｌ Ｔ Ｅ 技 术是 目前４ Ｇ 通 信 的主 流技 术 ，因此 随着４ Ｇ 牌照 的发放 ，Ｌ Ｔ Ｅ 技 术 也必将 获得 巨大 的发展 。在 Ｌ Ｔ Ｅ 通 信技 术 中 ，其 典型 的特 点是 提供 较大 的通信 数 据 流 量 。根据 对 国 内外 ３ Ｇ 技术 发展 的经验 分 析 发 现 ，８ ０ ％ 以上 的业 务量 集 中于 ２ ０ ％ 的用 户 密集 区域 ，因此 在Ｌ Ｔ Ｅ 技 术 的发展 过程 中 ，室 内分 布 将 成为 其 发展 的重 点和 主要 的部署 方 式 。 Ｍ Ｉ Ｍ ０ 多 天线技 术是 Ｌ Ｔ Ｅ 技 术 的关键技 术 ，通过 对 空 间信 道 的充 分 利用 实 现 了大 数据 通信 ， 使得 Ｌ Ｔ Ｅ 技术 的信道 容量 和数据 流量 大 幅度提 升 。 因此 ，在 实 际的Ｌ Ｔ Ｅ 室 内分布规 划和 设计 过 程 中 ，必 须将Ｍ Ｉ Ｍ ０ 多天 线技 术 作为 一个 重 要 的因素 予 以考 虑 。 ２ ． Ｌ Ｔ Ｅ 室 内分布 系统概 念 （ １ ） Ｌ Ｔ Ｅ 室 内分布 系统结 构框架 作 为Ｌ Ｔ Ｅ 技术 实现 的重要方 式 ，室 内分 布 系 统主 要 分为 信 号源 以及 信 号 分布 系 统两 个 主要 部 分 ，其 中信号 源 又主 要 有宏 基 站 、蜂 窝基 站 、 直放 站 等形 式 。在 具体 的通信 业 务 实现 过 程 中 ，即信 号 源 与室 内分 布 系 统 的相 互结 合 ， 实现 对 室 内网络 覆 盖 区域 的通 信 业 务 、用 户容 量 等进 行 考虑 。 目前 的信 号分 布 系统 可 以分 为 无源 式 、有 源 式 、光 线式 、 同 轴 电缆 式 以及 混合 方 式等 ，在其 选 取 的过 程 中需 要 综合 考虑 室 内分布 系 统 的覆 盖 范围 以 及 通信 环境 等因素 。 （ ２ ） Ｌ Ｔ Ｅ 室 内分 布系 统的天 线类 型 在传 统 的室 内分 布系 统 中 ，其天 线 形 式 主 要 采 用较 为 简单 的 单极 子 形式 ，此 类 天 线 制 作 成本 较 低 ，覆 盖 范 围较 大 。然而 随 着通 信 天 线技 术 的不 断 发展 以及 室 内分布 系 统相 关 性 能和 参 数要 求 的提 升 ，双 极 化天 线 受到 广 泛 的关注 。在Ｌ Ｔ Ｅ 室 内分布 系统 中， 由于 需 要 采取 Ｍ Ｉ Ｍ ０ 多天 线 技术 来 提升 系 统 的数据 吞 吐 量 ， 因此 天线 之 间 的相 互耦 合成 为 一个 十 分严 重 的 问题 。所 以对 于Ｌ Ｔ Ｅ 室 内分 布系 统而
LTE室分规划设计及解决方案介绍
开阔办公区下行吞吐率
25 25 20 2λ 15 4λ 6λ 10 8λ 10λ 5 12λ 5 10
密集隔断区下行吞吐率
20
2λ
15
4λ 6λ 8λ 10λ 12λ
0 1 2 3
0 1 2 3
TD-LTE在进行覆盖规划时，可 以灵活的选择用户带宽和调制 编码方式组合，以应对不同的 覆盖环境和规划需求。
• 因此覆盖规划时： • 还需要通过大量仿真与验证性测试，对小区边 缘用户性能进行评估，才能确定可行的覆盖指 标要求。
Page 6
TD-LTE & TD-SCDMA 覆盖特性对比 （4）
TD-SCDMA系统 GP长度固定为96chips（75us），对 应的覆盖半径为：11.25km
室外10米处，室外第一导频的RSRP －室内外泄信号的RSRP ≥5dB 备注：技术指标前提：每用户占用10个RB，边缘覆盖概率95%
Page 8
MIMO技术在LTE室内覆盖中的应用
RRU
单室分：SISO示意图
RRU
双室分：MIMO示意图
Page 9
MIMO和SISO在应用效果对比
MIMO与SISO吞吐率对比
TD-LTE
• 不存在电路域业务 • 不同数据速率的覆盖能力不同 • 因此TD-LTE覆盖规划时： • 需确定边缘用户目标速率。如：512kbps、1Mbps等 • 需要考虑此覆盖边缘控制信道是否受限
Page 4
TD-LTE & TD-SCDMA 覆盖特性对比 （2）
TD-SCDMA • 以确定的CS64K业务规划覆盖半径 • 为用户分配的时隙数的多少只影响用户自身的吞吐量，不影响覆盖规划指标的确定
LTE室分建设思路—移动、联通、电信(烽火集团)
1
目录
LTE建网思路及主要网络指标 LTE室分设计 LTE工程规范及与其他系统的干扰 分析
2
LTE建网场景
3
LTE室分建设覆盖指标
1
室内分布的覆盖 区域内满足RSRP > -105dBm的概 率大于90％。
2
室外10米处应满 足RSRP≤110dBm或室内小 区外泄的RSRP 比室外主小区 RSRP低10dB。
23
LTE室分建设
单通道室内分布系统
LTE信源(室内单通道)
双频合路器 单通道
单极化天线
单极化天线
WCDMA信源
LTE信源(室内单通道)
双频合路器
单通道
单极化天线
单极化天线
GSM信源
每个室内覆盖点只需要一条射频传输链路和一根吸顶天线进行发射和接收。 通常一个楼层只使用RRU的一个通道。 适合规模较小，对数据需求不高的场景。
（7）室内分布系统应按照LTE的频段进行模测和布放天线点,并采用“多天线、
小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。 （8）对于前期只出过2G方案的站点，在引入LTE系统时，首先对原2G系统达 不到LTE覆盖效果的区域进行补点，再馈入LTE信号。
（9）对于前期出过2G+WCDMA方案的站点，在馈入LTE系统时，首先对原
使分布系统局部的调整尽量在分簇或分区的小范围内进行，避免引入新技术时对整
个系统的拓扑结构进行大调整。
7
LTE建网规划设计原则
规划设计原则(2/3)
（5）建设室内分布系统的物业点应能保证优质的室内覆盖，同时要控制好室内 信号，避免对室外构成强干扰。 （6）分布系统建设应考虑多系统间的干扰，以及多系统合路器的干扰抑制指标。
中国联通室内覆盖建设指导意见
中国联通室内覆盖分场景建设指导意见中国联通网络公司网络建设部2012年9月目次一.室内覆盖的技术手段 (4)1.技术手段分类 (4)2.室外基站覆盖技术 (4)2.1室外基站 (4)2.2 RRU拉远 (4)2.3一体化RRU (4)2.4直放站 (5)3.室内分布系统技术 (5)3.1无源分布系统 (5)3.2有源分布系统 (6)3.3光纤分布系统 (7)4.室内外综合覆盖 (8)5.无源和光纤分布系统对比 (8)二.室内覆盖的场景 (10)1.场景分类 (10)2.覆盖方式选取原则 (10)3.各场景主要覆盖手段 (10)三.各场景方案要求 (13)1.交通枢纽 (13)1.1场景分类 (13)1.2需要考虑的主要问题 (13)1.3机场 (14)1.4地铁及隧道 (19)2.公共场所 (22)2.1场景分类 (22)2.2需要考虑的主要问题 (22)2.3体育场馆 (23)3.写字楼 (29)3.1场景分类 (29)3.2需要考虑的主要问题 (30)3.3写字楼 (30)4.住宅小区 (34)4.1场景分类 (34)4.2需要考虑的主要问题 (35)4.3别墅小区 (35)4.4多层小区 (37)4.5城中村 (38)4.6高层/环抱型小区 (39)4.7独栋高层 (43)5.学校 (45)5.1场景分类 (45)5.2需要考虑的主要问题 (46)5.3覆盖总原则 (46)5.4网络示意图 (47)5.5覆盖规划 (47)5.6切换规划 (49)5.7容量规划 (49)6.电梯地停 (52)6.1场景分类 (52)6.2电梯 (52)6.1地下停车场 (52)四.综合造价要求 (54)1.主要建设内容 (54)2.主要费用 (54)3.各场景综合造价要求 (54)一. 室内覆盖的技术手段1. 技术手段分类室内无线网络覆盖实现方式主要分为室外基站、室内分布系统、室内外综合三种。
（1）室外基站主要用于单层面积比较小、无线信号比较容易穿透建筑物的室内覆盖；建设成本低，但对大型楼宇覆盖效果差。
LTE室分整改开展模式建议方案及经验分享
LTE室分整改开展模式建议方案及经验分享一、LTE室分概述此次交流主要着眼于研究已经建成的LTE室分网络存在的性能问题，给出室分网络建设优化的建议，供即将开展的大规模LTE室分网络建设借鉴。
我公司首先对可能存在的问题做理论分析，其次是在现网存在的室分问题做的排查，最后根据排查问题的经验，给出建设建议。
1、多系统室分规划基本原理（一）LTE室内覆盖，一般和GSM\WCDMA\WLAN系统合路，需考虑同步覆盖：例如LTE和WCDMA合路共用天馈分布系统，两者边缘覆盖场景同时满足规范要求。
同步覆盖性能良好：同时满足两者边缘覆盖指标，设备功率利用率好同步覆盖性能不好：某一系统边缘覆盖指标差，边缘用户业务性能差；或某一个系统边缘覆盖指标过强，设备功率利用率差！2、多系统室分规划基本原理（二）频段差异导致信号在馈线传输损耗、空间传播和遮挡损耗不一致，将影响两者同步覆盖性能，也将影响LTE室分覆盖建设方案。
馈线损耗（每百米）式2、分场景原则双路改造能成倍提高室分小区的吞吐率，但改造成本大、难度高，应根据实际需求进行选择3、新建组网方案（1）、新建SISO模式主要用于用户少、容量要求低的场景，如小型楼宇、停车场等，建议新建单路DAS实现LTE SISO 。
组网注意事项:a)、信源功率是否足够;b)、上下行时隙配比；c)、若室内有其他系统，注意TD-LTE天线点位需要足各系统干扰抑制的隔离度，特别是与WLAN的干扰。
（2）、新建MIMO模式主要用于用户多、容量要求高、施工容易等场景，如大型商务楼宇、大型商场、机场、地铁等，采用两个单极化全向吸顶天线或双极化全向吸顶天线（3）、“2G/3G单DAS→ LTE单DAS”改造方案已有室分系统中存在许多比较陈旧的楼宇，系统改造已经非常困难，或者物业不允许再对楼宇进行改造，这种情况占90%以上，LTE引入只能利用现有的单路室分系统。
LTE根据现有DAS系统的设计可以选择在主干或者平层跟现有系统进行合路。
LTE室内分布覆盖工程设计方案
LTE室内分布覆盖工程设计方案一、概述LTE（Long Term Evolution）是第四代移动通信技术的一种标准，其特点是高速率、低时延和大容量。
在移动通信领域，LTE已经被广泛应用于室内和室外通信网络中。
为了在室内环境中提供良好的LTE覆盖，需要进行室内分布覆盖工程设计。
本文将重点介绍LTE室内分布覆盖工程设计方案，包括设计目标、设计原则、设计步骤和相关技术要点等内容。
二、设计目标1.提供全面的LTE覆盖：确保室内各个角落都能获得稳定、高速的LTE信号覆盖。
2.保证LTE通信质量：保证LTE通信的可靠性、稳定性和高质量。
3.提高LTE系统容量：提高LTE系统的容量，支持更多用户同时使用。
4.降低运营成本：通过合理的设计和优化，降低LTE室内分布覆盖的建设和维护成本。
三、设计原则1.根据实际需求确定LTE室内分布覆盖的技术方案和设计参数。
2.采用合适的LTE无线设备和天线，确保LTE信号的覆盖范围和质量。
3.合理选择LTE室内分布覆盖的布设方案，实现LTE信号的全面覆盖。
4.采用合适的LTE信号优化技术，提高LTE系统的覆盖和容量。
5.考虑室内结构和环境因素，对LTE室内分布覆盖进行优化设计和调整。
四、设计步骤1.确定LTE室内分布覆盖的需求和范围：根据实际情况确定LTE室内分布覆盖的需求和范围，包括覆盖区域、覆盖对象等。
2.设计LTE室内分布覆盖的技术方案：根据LTE室内分布覆盖的需求和范围，设计出合适的LTE室内分布覆盖的技术方案，包括LTE无线设备、LTE天线、LTE信号优化技术等。
3.搭建LTE室内分布覆盖实验平台：搭建LTE室内分布覆盖的实验平台，进行LTE信号传输、弱覆盖区域测试、信号质量测试等实验。
4.验证LTE室内分布覆盖的效果：根据搭建的LTE室内分布覆盖实验平台进行测试，验证LTE室内分布覆盖的效果和性能。
5.优化LTE室内分布覆盖参数：根据测试结果对LTE室内分布覆盖的参数进行优化，以提高LTE系统的容量和覆盖效果。
TD-LTE室分建设方式分析及建议
TD-LTE室分建设方式分析及建议摘要：随着互联网发展，LTE逐渐变成了承载高速数据业务的网络。
有研究表明70%以上的手机业务在室内进行，这也就导致90%以上的高速数据在室内产生。
由此可见，建设TD-LTE室分是发展LTE网络的重要内容。
在建设TD-LTE室分的过程中，选择最合适的建设方式，是从业人员需要注意的重要问题，选择最优的建设方式，有利于充分利用资源，提高网络性能。
所以，本文对TD-LTE室分建设方式分析及建议进行探讨。
关键词：TD-LTE；室分建设；分析及建议一、TD-LTE室分建设基本原则TD-LTE室分也就是分时长期演进室分，TD-LTE的建设主要需要遵守四个方而的原则，具体如下：1、选择最优室内分布系统建设TD-LTE室分需要综合多方而因素进行考量，需要考虑影响室内分布效果的关键原因，主要有网络改造的难度、新建网络难度、网络资源的使用、资金投入的情况以及网络自身性能等多种元素，综合这些元素进行系统的分析和考虑，确定出达到最佳效果，最适合的室分系统建设方式。
另外，还需要在建设过程中，注意让TD-LTE特点凸显出来，保证网络具备优秀的质量，这样就能最大程度上避免由此带来的损失，或者给用户带来了不良的影响。
在这个过程中，需要注意降低改造过程中给网络造成的影响，避免影响到网络安全性能以及稳定性能，保证改造过程中，不会给现有网络造成损害。
2、实现室内室外一体化覆盖在建设过程中，需要保证室分系统具备良好性能，能够尽量扩大覆盖率，让室内区域得到良好的覆盖效果。
同时还要对室内的网络信号进行控制，避免室内网络信号强度过高，给室外的信号造成影响，给室外的用户造成干扰，这也是建设室分的重要原则之一。
三、TD-LTE室分建设方式分析1、单路建设方式在TD-LTE室分系统建设方式中，单路建设是比较简单的一种，单路建设也就是指通过合路器单纯的建设，使用原有单路分布系统。
也就是说，在TD-LTE室分系统的建设过程中，需要和其他系统一同使用原有室分系统。
TD—LTE室内分布系统的规划与建设
TD—LTE室内分布系统的规划与建设摘要：本文根据TD-LTE网络的特征，分析了TD-LTE室内分布系统网络规划的建设原则，以及场景选择原则，并在这些原则的指导下，探讨了TD-LTE室内分布系统的改造建议，希望能够对同行业人员起到一些有益借鉴。
关键词：TD-LTE；室内分布系统；规划；建设1 TD-LTE室内分布系统规划1.1室内分布系统规划原则（1）综合考虑各种经济及技术因素选择最佳建设方案在规划和建设TD-LTE室内分布系统时，必须要对无线网络本身的性能、系统改造难度、改造成本等进行全面的、综合的考量，并在此基础上选择出最佳的改造方案。
同时还要注意的是，在改造过程中，要尽可能的减小分布系统的改造工程量，降低工程对现有网络的影响。
（2）室内外覆盖一体化原则在建设TD-LTE室内分布系统时，需要确保室内分布系统能提供良好的室内覆盖，同时要控制好室内信号。
原则上在室内要保证室内分布系统的信号压过室外信号，在室外5～10 m处保证以室外信号为主导，从而避免室内信号对室外构成干扰。
（3）室内外采用异频组网方式为了减少室内外无线信号之间的干扰，在频率资源足够的情况下，室内分布系统与室外宏站建设应尽量采用异频组网方式。
（4）充分考虑系统间的干扰隔离问题分布系统建设应考虑多系统问的干扰，应保证TD-LTE与其他通信系统间的隔离度要求，避免产生系统间强干扰。
因此在室内分布系统建设及改造时，应选择隔离度性能较高的设备或器件。
1.2室内分布系统规划场景选择为了提高室内分布系统的建设准确性，有效提高业务吸收能力，提升用户感知，在建设TD-LTE室内分布系统时，建设场景的选择应该遵循以下原则：（1）业务需求原则TD-LTE室内分布系统应建在真正有业务需求的区域，认真分析研究用户业务行为，避免盲目建设和扩大建设。
（2）用户和业务发展原则TD-LTE室内分布系统建设应该紧密配合无线城市、集团客户等的市场开拓和新业务推广，服务于各类用户无线接人体验的提升。
LTE室内分布系统建设方案研究
LTE室内分布系统建设方案研究LTE是由3GPP主导的新一代移动网络技术标准，改进并增强了3G的空中接入技术，其网络结构进一步扁平化，被视作从3G向4G演进的主流技术。
LTE网络的优势在于能够更好地提供高速数据业务，国内外3G业务的发展规律表明，70%的高速数据业务都发生在室内环境中，作为解决室内覆盖的主要方式，LTE室内分布系统建设成为LTE网络建设的重中之重。
LTE引入MIMO多天线技术作为一项必选技术, 其实质是充分利用空间信道的多径，将用户数据流分解为多个并行的数据流进行发送和接收，有效提高系统容量和小区峰值速率。
因此，在LTE室内分布系统中如何引入MIMO将是运营商需要考虑的一个重要问题。
1 室内分布系统概述1.1 室内分布系统结构室内分布系统是LTE室内覆盖的重要实现方式，典型的室内分布系统组网形式如图1所示。
室内分布系统主要由信源和信号分布系统组成，信源可以分为宏基站、微蜂窝基站、分布式基站、射频直放站、光纤直放站等。
信源需结合室内分布系统覆盖区域分担的业务类别、容量等因素进行选取。
信号分布系统主要包括无源分布系统、有源分布系统、泄漏电缆分布系统、光纤分布系统及混合分布系统等，信号分布系统需综合考虑覆盖面积、建筑结构等因素来选取合适的分布系统形式。
1.2 室内覆盖天线类型目前2G/3G室内分布系统中最常用的天线类型是单极化全向吸顶天线，同时，随着移动通信天线技术的发展和室内业务覆盖需求的增长，双极化全向吸顶天线也得到了越来越多的关注。
双极化全向吸顶天线组合了2副极化方向相互正交的天线并同时工作在收发双工模式下，在室内覆盖中实现空间分集和空间复用时，全向双极化天线方式要比全向单极化天线方式更加节省安装空间，而且根据目前产品的仿真和实测结果，使用双极化天线的MIMO与使用单极化天线的MIMO性能基本一致。
不过，目前全向双极化天线产品还不是非常成熟。
1.3 LTE室内分布建设模式分析LTE室内分布建设可分为2种模式。
LTE室分系统及优化重点介绍
LTE室分系统及优化重点介绍LTE室分系统是指在LTE（Long Term Evolution）蜂窝网络中，通过合理布置室内天线系统，提高网络容量和覆盖范围的一种技术手段。
室分系统的优化是指在已经布置室分系统的基础上，通过分析和调整系统参数，改善系统性能，提高用户体验。
下面将重点介绍LTE室分系统的原理及优化重点。
1.LTE室分系统原理LTE室分系统主要包括室内天线、馈线、耦合器、功分器、分布器等设备。
室内天线通过馈线连接到室外天线，将室外信号输入到室内，提供良好的信号覆盖。
室内天线系统可以分为室内宽带分布系统（DAS）和室内小区分布系统（IBS），前者适用于大型场所，后者适用于中小型场所。
2.LTE室分系统优化重点（1）天线布置优化：合理布置室内天线是保证室分系统良好性能的基础。
需要对场所进行勘测，确定天线的位置和数量，以实现最佳的信号覆盖和均衡。
在确定天线位置时，应尽量避免与障碍物（如墙壁、柱子等）的遮挡，确保信号能够覆盖到每个终端设备。
（2）馈线和分布器优化：馈线和分布器的质量直接影响到室分系统的性能。
应使用低损耗、低干扰的馈线和分布器，减少信号衰减和干扰。
此外，还应注意馈线的走向和安装质量，避免出现折弯、互相交叉等情况，以保证信号的正常传输。
（3）功分器和耦合器优化：功分器和耦合器是LTE室分系统中的关键设备，能够实现信号的分配和合并。
在优化过程中，应确保功分器和耦合器的分配比例合适，以保证每个天线接收到均衡的信号质量。
同时，还应根据实际需求选取合适的功分器和耦合器，以提高系统性能。
（4）频率和功率规划优化：在室分系统中，频率和功率的规划是优化的重点。
应根据实际情况选择合适的频段和功率，以提高网络容量和覆盖范围。
在频率规划方面，应避免频段重叠和邻频干扰，以保证信号质量。
在功率规划方面，应注意平衡各个天线的功率，避免强弱不均，以提高网络覆盖效果。
（5）参数调整优化：LTE室分系统的优化还包括对系统参数的调整。
LTE室内分布系统的建设分析
LTE室内分布系统的建设分析摘要：LTE即分时长期演进系统，在此基础上总结出LTE内分布系统网络规划建设性原则以及室内分布系统建设场景选择原则为克服LTE内干扰，保证室内信号覆盖强度，及网络建设模式，需要给出合适的室内分布系统规划思路，并着重分析研究以上几个关键性问题。
对不同场景下室内分布系统的建设给出不同的建议，同时决策出需要重点建设的网络覆盖区域。
本文主要关注LTE室内分布系统建设的天线类型，建设模式，覆盖链路预算和系统改造方案等几个方向，并提出相应的政策性建议。
关键词：LTE；室内分布系统；建设方案；建议前言：当前社会，智能手机的普遍，数据业务呈爆发式的增长，在家使用移动网络进行娱乐、办公等已经极其普遍，正是因为这些客户的需求有所转变，中国LTE网络建设高速发展。
LTE的工作频段相对比较高，其网络结构呈扁平化，引入MIMO、ICIC，链路自适应等技术，网络运营商应考虑使用一套可行的室内覆盖系统方案。
根据预测，百分之八十以上的数据业务都是发生在室内空间，相对于室外，室内的无线网络传播由于建筑结构等复杂情况，室内系统设计要考虑更多的因素。
1、LTE 技术LTE就是通常所说的3.9G，即准4G技术，被人们看作是3G向4G的过渡技术，该技术的下载能力达到了100 Mbps，根据实际组网以及终端能力限制，一般认为下行峰值速率为100Mbps，上行峰值速率为50 Mbps。
1.1 LTE 技术简述LTE是4G的主流技术，我国已经对三大运营商发放了4G牌照，将会在最大程度上推动 LTE技术的快速发展。
根据相关专家对3G技术的发展研究表明，世界上1/5的用户掌握着世界上4/5的业务量，业务量主要集中在少数人手中。
根据3G技术的发展经验来看，在今后的发展和应用过程中，LTE技术发展的主要部分应该是LTE室内分布系统的建设。
LTE技术中有几项比较重要的关键技术，包括空中接口物理层、OFDM（正交频分复用）、MIMO（多输入多输出）、高峰值传送输率、3GP-PLTE接入网等技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校园区用户密度高 ，语音和数据业务 需求均较高
大型场馆
本场景语音和数据 业务需求均较高， 同事业务的突发特 性非常明显，忙闲 时段区分明
要求实现双通道 2X2MIMO覆盖，采用 特型天线进行分区
20
LTE室分建设场景分类
LTE室分场景分类（4/4）
场景类别 建筑特点 覆盖要求 LTE建设模式（建议版 ） 隧道覆盖采用POI+泄露 电缆；站台采用室内天 线，采用2X2MIMO覆 盖
地铁
地铁的大部分区域位于地面以下， 如地下过道、走廊；站厅、站台； 地下隧道。地铁人流量大，地铁覆 盖信号的良好覆盖是运营商优质网 络的一面特殊旗帜
地铁覆盖区域包括 隧道内覆盖和车站 覆盖，其中隧道内 覆盖采用泄露电缆 ，车站及站点采用 室内天线进行覆盖
电梯/地下室
电梯/地下室是全封闭的空间，对信 号的屏蔽作用较大，一般无法接受 到空间以外的覆盖信号
人流密集，所在区域的 高端用户比例高，语音 和数据业务都有较大需 求，要满足覆盖和容量 需求，要求提供足够的 带宽以提高用户体验 机场河客运站语音和数 据业务需求均较高，尤 其是机场高端用户较多 ，而且由于候机楼空间 空旷，基本无空间阻隔 ，小区规划难度高。
交通枢纽
采用室内分布系统覆盖 ，要求全覆盖，实现双 通道2X2MIMO
单极化天线
单极化天线
WCDMA信源
LTE信源(室内单通道)
双频合路器
单通道
单极化天线
单极化天线
GSM信源
每个室内覆盖点只需要一条射频传输链路和一根吸顶天线进行发射和接收。
通常一个楼层只使用RRU的一个通道。
适合规模较小，对数据需求不高的场景。
24
LTE室分建设 双通道室内分布系统
GSM信源
18
LTE室分建设场景分类
LTE室分场景分类（2/4）
场景类别 建筑特点 覆盖要求 LTE建设模式（建议版 ） 重点覆盖，更换室内双 极化天线，实现双通道 2X2MIMO
商业类建筑
包括大型商场、IT卖场、咖啡厅 等，多为钢筋混凝土结构，楼层 较高，大型商场和咖啡厅同层建 筑隔断较少，楼层间穿透损耗较 大，IT卖场同层内建筑隔断较多 ，隔断多以木板为主，楼层间穿 透损耗较大。 1.客运站建筑结构一般为钢筋混 凝土结构或钢筋混凝土外加玻璃 幕墙； 2.货运站大部分为室外空旷场地 ，但是有些是墙体封闭型的仓库 ； 3.机场候机楼一般为钢筋混凝土 结构或钢筋混凝土外加玻璃幕墙 组成，相对宽敞，空间很大。
三频合路器
WCDMA信源
单通道
LTE信源(室内2通道)
二频合路器 AP1 500mW
单通道
双极化天线
双极化天线
WLAN(末端合路)
新建LTE室分系统时，GSM、WCDMA与LTE一通道合路，WLAN与LTE另一通道合 路。 需考虑LTE两通道之间功率平衡问题，同时需要兼顾不同系统之间的功率匹配问题 系统末端采用一个双极化天线或两个单极化天线。
LTE室分建设思路
1
目录
LTE建网思路及主要网络指标
LTE室分设计
LTE工程规范及与其他系统的干扰 分析
2
LTE建网场景
3
LTE室分建设覆盖指标
1
室内分布的覆盖 区域内满足RSRP > -105dBm的概 率大于90％。
2
室外10米处应满 足RSRP≤110dBm或室内小 区外泄的RSRP 比室外主小区 RSRP低10dB。
3
同频20MHz组网 ， 10用户同时接入， 小区边缘用户下/ 上行速率约 1Mbps/250Kbps。
4
数据业务小于10%。
覆盖设计目标
外泄控制目标
边缘速率要求
块差错率目标
4
LTE室分建设业务质量指标
系统内切换成功率 掉线率 无线接通率
基本目标>95% 挑战目标 >97%
基本目标<4% 挑战目标 <2%
基本目标>95% 挑战目标 >97%
5
网络制式的定位
TD-LTE网络定位
GSM：主要承载语音基础业务和低速率的数据业务。 WCDMA：加强连续覆盖，深度覆盖，提高网络和终端性能。短期内
以提高W网利用率为目的，长期以吸收中等速率数据流量为目标，与 GSM的语音业务承载优势形成互补。
WLAN：是蜂窝网络的重要补充。主要承载PC、智能手机及第三方
14
LTE建网PCI及邻小区设置原则
PCI及邻小区设置
LTE系统中， PCI(Physical Cell Identity)是LTE里物理小区ID，主 要用来区分小区。3GPP协议规定了504(0~503)个PCI，504个PCI又被
分为168个PCI组，每组分配给一个eNB，每组包含3个唯一的ID。因此
8
LTE建网规划设计原则
规划设计原则(3/3)
（10）LTE室内覆盖系统频率配置原则：室内与室外覆盖最好能采用异频组网 方式。
（11）LTE信号源产品主要为分布式基站（BBU＋RRU），Home eNodeB、
Pico RRU。 （12）LTE室内覆盖信源单小区配置为O1，载波带宽为20MHz；需要特别考 虑规避邻区干扰的场景可按照2个10M频点异频组网方式配置。
此类特殊场景的人 流量虽然不大，但 是保障信号覆盖的 意义重大，一直以 来都是室内覆盖的 重点区域
采用单通道进行覆盖
21
LTE室分建设方式
新建方式
室外覆盖方式 室内单通道方式 室内双通道方式 新一代室分分布系统
改造方式
单通道方式 双通道单极化天线方式 双通道双极化天线方式
7
LTE建网规划设计原则
规划设计原则(2/3)
（5）建设室内分布系统的物业点应能保证优质的室内覆盖，同时要控制好室内 信号，避免对室外构成强干扰。
（6）分布系统建设应考虑多系统间的干扰，以及多系统合路器的干扰抑制指标。
（7）室内分布系统应按照LTE的频段进行模测和布放天线点,并采用“多天线、 小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。 （8）对于前期只出过2G方案的站点，在引入LTE系统时，首先对原2G系统达 不到LTE覆盖效果的区域进行补点，再馈入LTE信号。 （9）对于前期出过2G+WCDMA方案的站点，在馈入LTE系统时，首先对原 2G+W系统馈入LTE信号，然后对覆盖弱区域或数据业务需求高的重点区域进行补点 保证LTE的业务效果。
15
目录
LTE建网思路及主要网络指标
LTE室分设计
LTE工程规范及与其他系统的干扰 分析
16
LTE室分建设场景覆盖方案对比
LTE室分场景覆盖方案对比
17
LTE室分建设场景分类
LTE室分场景分类（1/4）
场景类别 建筑特点 覆盖要求 LTE建设模式（建 议版）
采用基于分布式基 站的室内分布系统 ，实现全覆盖，尽 量实现双通道 2X2MIMO
WiFi终端的高速互联网数据业务，逐步扩大WLAN数据业务流量占比，分 流热点地区2G、3G网络数据业务。
LTE：主要承载高质量、高宽带的数据业务。
6
LTE建网规划设计原则
规划设计原则(1/3)
（1）室内分布系统的建设要统筹考虑GSM/WCDMA/LTE/WLAN四网融合的 目标，考虑WLAN大规模部署以及LTE引入等因素对分布结构的影响，避免后期频 繁改动。 （2）应综合考虑网络容量、系统干扰、资源情况、建设难度、投资成本等各
为1.25米。
如实际安装空间受限双天线间距不应低于4λ (0.5米) 。
13
LTE建网切换带规划原则
切换带规划原则
室内分布系统小区切换区域的规划建议遵循以下原则： （1）切换区域应综合考虑切换时间要求及小区间干扰水平等因 素设定。 （2）室内分布系统小区与室外宏基站的切换区域规划在建筑物 的入口处。 （3）电梯的小区划分：建议将电梯与低层划分为同一小区，电 梯厅尽量使用与电梯同小区信号覆盖，确保电梯与平层之间的切换在 电梯厅内发生。
主要靠室外宏基站来实现 ，室内覆盖作为一个补充 。居民小区的室内覆盖一 般采取室内分布系统和小 区（室外）分布系统相结 合的方式；高层小区、别 墅区和低矮住宅区尽量通 过室内分布系统覆盖
室外宏基站+室内 分布系统覆盖方式 。尽量实现双通道 2X2MIMO，无法 安装天线的地方换 双极化天线，提高 系统容量
写字楼
多为钢筋混凝土结构或钢筋混凝 土结构外加玻璃幕墙，通常楼层 较高，由于该类型建筑功能为写 字办公商用，所以平层内部建筑 隔断较多
高端用户比例相对较高， 语音和数据业务需求均较 高
居民小区
1.人口比较密集 2.室内用户对通信的需求较大 3 建筑密集，排列比较规则，无 线信号容易受遮挡 4 在居民区内不易协调建设宏蜂 窝基站 5 无线网络覆盖比较困难，容易 出现覆盖盲区或盲点
辐射防护的规定 。
12
LTE建网天馈系统设计原则
天馈系统设计原则（2/2）
针对LTE系统，采用MIMO天线方案时，对于单极化天线至少需要新增一路天线 。为了保证MIMO性能，建议双天线保持一定的间距，以降低天线相关性，随着天 线间距的变大，相关性有变小的趋势。 在办公室和会议室等较为封闭场景，天线相关性较小，建议布放天线间距大于 4λ (0.5米)即可。 在狭长走廊场景，由于天线相关性较大。建议布放天线间距大于6λ (0.75米)，且 尽量使天线的排列方向与走廊方向垂直，以降低天线相关性。 在会展中心等较为开阔场景，天线相关性较大，建议尽量采用10λ 以上间距，约
种因素选择最佳建设模式。
（3）应遵循现有的各技术制式下分布系统的设计原则，并满足各自系统的设 计指标。 （4）应精心设计分布系统拓扑结构，充分考虑新制式的影响，便于新系统的 引入:以WCDMA制式的技术条件来确定分区，以LTE制式的技术条件来确定分簇， 使分布系统局部的调整尽量在分簇或分区的小范围内进行，避免引入新技术时对整 个系统的拓扑结构进行大调整。
