消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。
四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意，这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。
消防控制柜操作说明
对日常检查中发现的问题及时 记录并报告，以便及时处理和
维修。
03
消防控制柜操作注意事项
安全注意事项
01
操作前应确保消防控制 柜已正确安装，并符合 相关安全规定。
02
操作时应穿戴适当的防 护装备，如防护手套、 安全鞋等。
03
操作时应保持清醒，避 免疲劳操作，以免发生 意外。
04
操作时应遵循消防控制 柜的操作规程，不得违 规操作。
经验。
模拟操作
02
通过模拟火灾场景，让操作人员进行实际操作，提高应对突发
事件的反应速度和准确性。
总结与改进
03
对演练过程中出现的问题进行总结分析，不断改进和优化操作
流程，提高操作水平。
THANKS
感谢观看
启动控制软件
系统自检
在控制柜面板上按下相应的软件启动按钮 ，启动消防控制软件。
启动控制软件后，系统会自动进行自检， 检查各部件是否正常工作。
关机步骤
01
02
03
关闭控制软件
在消防控制软件界面上选 择“退出”或“关机”选 项，关闭控制软件。
关闭电源开关
将控制柜的电源开关旋转 至“OFF”位置，观察控 制柜面板上的电源指示灯 是否熄灭。
消防控制柜操作说明
• 消防控制柜简介 • 消防控制柜操作步骤 • 消防控制柜操作注意事项 • 消防控制柜常见问题及解决方案 • 消防控制柜操作培训与演练
01
消防控制柜简介
消防控制柜的定义
01
消防控制柜是一种专门用于消防 系统控制的设备，它集成了消防 设备的控制、监测、报警等功能 ，是消防系统的重要组成部分。
操作过程中的注意事项
01
消防控制柜操作说明

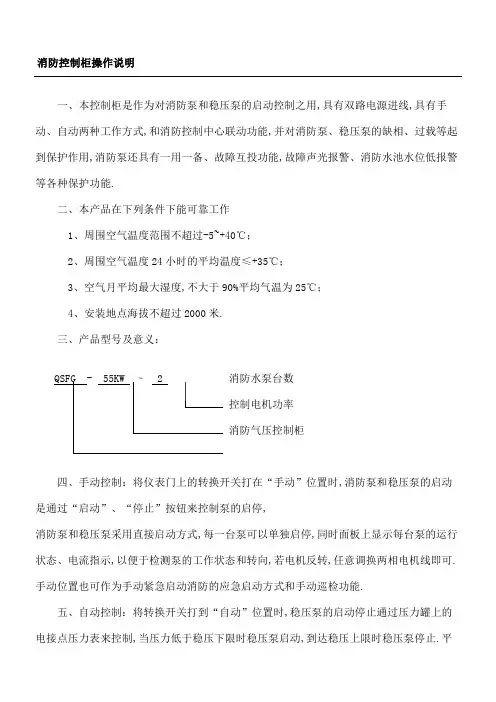

消防控制柜操作说明一、本控制柜是作为对消防泵和稳压泵的启动控制之用,具有双路电源进线,具有手动、自动两种工作方式,和消防控制中心联动功能,并对消防泵、稳压泵的缺相、过载等起到保护作用,消防泵还具有一用一备、故障互投功能,故障声光报警、消防水池水位低报警等各种保护功能.二、本产品在下列条件下能可靠工作1、周围空气温度范围不超过-5~+40℃；2、周围空气温度24小时的平均温度≤+35℃；3、空气月平均最大湿度,不大于90%平均气温为25℃；4、安装地点海拔不超过2000米.三、产品型号及意义：四、手动控制：将仪表门上的转换开关打在“手动”位置时,消防泵和稳压泵的启动是通过“启动”、“停止”按钮来控制泵的启停,消防泵和稳压泵采用直接启动方式,每一台泵可以单独启停,同时面板上显示每台泵的运行状态、电流指示,以便于检测泵的工作状态和转向,若电机反转,任意调换两相电机线即可.手动位置也可作为手动紧急启动消防的应急启动方式和手动巡检功能.五、自动控制：将转换开关打到“自动”位置时,稳压泵的启动停止通过压力罐上的电接点压力表来控制,当压力低于稳压下限时稳压泵启动,到达稳压上限时稳压泵停止.平消防水泵台数控制电机功率消防气压控制柜时消防泵处于待机状态,两台泵定期自动巡检,防止泵因长期停止不用而锈死.一旦有火情发生,控制柜在接收到消防信号后,1消防主泵自动启动,投入运行,当1消防主泵出现故障时,1消防主泵停止工作,2消防主泵自动投入运行.当消防信号解除后,消防泵又回到待机状态,定期自动巡检.六、控制柜还具有显示消防泵的工作状态和故障状态的输出端子,消防控制室远程控制消防泵的启动的信号输入端子.当水池水位低时,能停止消防泵及稳压泵的工作并发出声光报警.在消防泵的自动巡检过程中如果遇到消防信号能自动退出巡检,投入到消防运行状态.控制柜还具有对泵的过流、短路、缺相等故障的保护功能和声光报警功能,当泵出现故障后,相应的故障指示灯亮,并有铃声报警,以便于提醒工作人员及时排除故障后方可重新投入工作.。

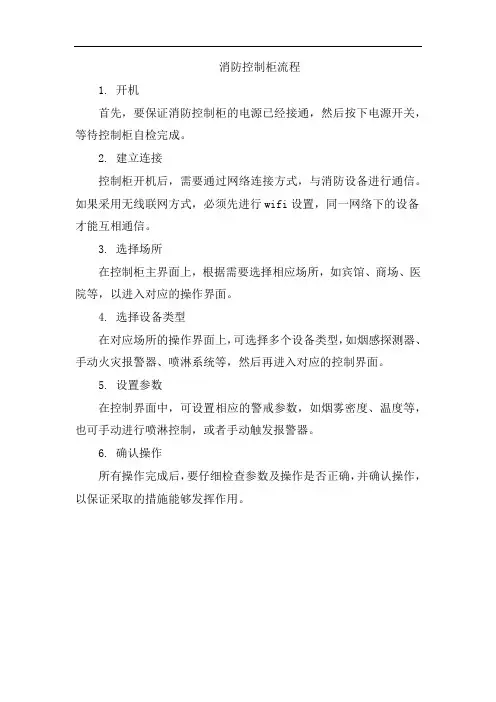

消防控制柜流程
消防控制柜流程
1. 开机
首先，要保证消防控制柜的电源已经接通，然后按下电源开关，等待控制柜自检完成。
2. 建立连接
控制柜开机后，需要通过网络连接方式，与消防设备进行通信。
如果采用无线联网方式，必须先进行wifi设置，同一网络下的设备才能互相通信。
3. 选择场所
在控制柜主界面上，根据需要选择相应场所，如宾馆、商场、医院等，以进入对应的操作界面。
4. 选择设备类型
在对应场所的操作界面上，可选择多个设备类型，如烟感探测器、手动火灾报警器、喷淋系统等，然后再进入对应的控制界面。
5. 设置参数
在控制界面中，可设置相应的警戒参数，如烟雾密度、温度等，也可手动进行喷淋控制，或者手动触发报警器。
6. 确认操作
所有操作完成后，要仔细检查参数及操作是否正确，并确认操作，以保证采取的措施能够发挥作用。
消防控制柜操作规范

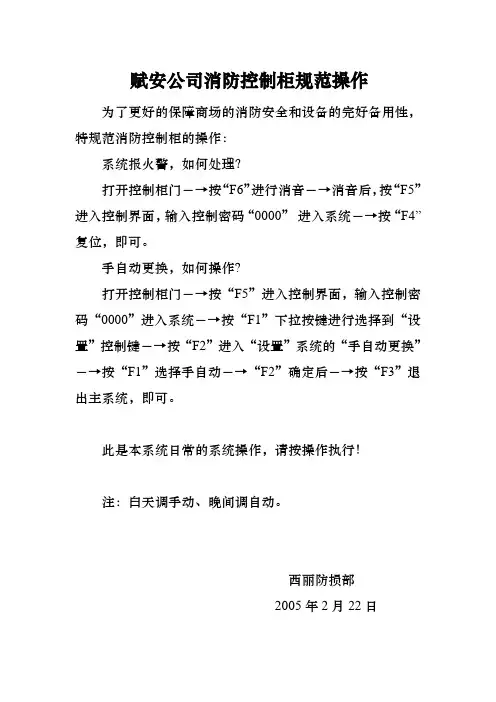

赋安公司消防控制柜规范操作为了更好的保障商场的消防安全和设备的完好备用性，特规范消防控制柜的操作：
