填充墙砌体

填充墙砌体
5按设计要求设置构造柱、圈梁、过梁或现浇混凝上带。各种预留洞、预埋件等,应按设计要求设置,避免后剔凿。
(七)填充墙与结构的拉接。
1加气墙与结构墙柱连接处,必须按设计要求设置拉结筋,设计无要求时,竖向间距为500mm,埋压2根φ6钢筋。理直平铺在水平灰缝内,两端伸入墙内不小于1OOOmm。
2设置在砌体水平灰缝中的钢筋的锚固长度不宜小于50d,且其水平或垂直弯折段的长度不宜小于20d和150mm;钢筋的搭接长度不应小于55d。
3施工中采用水泥砂浆代替水泥混合砂浆时,应重新确定砂浆的强度等级。
4砂浆应随拌随用,水泥砂浆和水泥混合砂浆必须在拌成后3h到4h内使用完。当施工期间最高温度超过30℃时,应分别在拌成后2h和3h内使用完毕。超过上述时间的砂浆,不得使用,并不应再次拌合后使用。
5每一楼层且不超过250m砌体的各种强度等制作试块。
3 砌体构件的混凝土、钢筋的品种、规格和数量应符合要求。
4 砌体水平、竖向灰缝的砂浆必须饱满;不得出现瞎缝、透明缝。
5 墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎,斜槎水平投影长度不应小于高度的2/3。
(二)一般项目:
1 上下砖或砌块错缝,每间(处)500mm能缝不超过3处,且不得位于同一面墙上。
3填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中,埋置长度应符合设计要求,竖向位置偏差不应超过一皮高度。
4转角及交接处同时砌筑,不得留直搓,斜搓高不大于1.2m。拉通线砌筑时,随砌、吊、随靠,保证墙体垂直、平整,不允许砸砖修墙。
5填充墙砌至接近梁、板底时,应留一定空隙,待填充墙砌筑完并应至少间隔7d后,宜用烧结普通砖将其斜砌挤紧。
(五)其他材料:拉结钢筋、预埋件、木砖等,提前做好防腐处理。

填充墙砌筑技术要求

填充墙砌筑技术要求

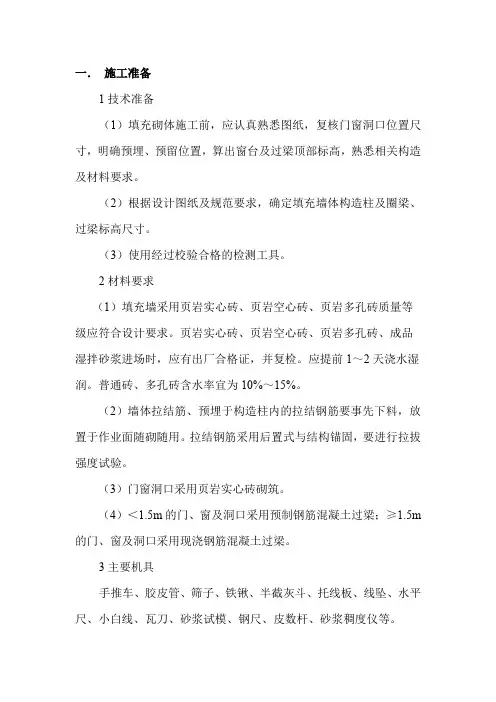

一.施工准备1技术准备(1)填充砌体施工前,应认真熟悉图纸,复核门窗洞口位置尺寸,明确预埋、预留位置,算出窗台及过梁顶部标高,熟悉相关构造及材料要求。

(2)根据设计图纸及规范要求,确定填充墙体构造柱及圈梁、过梁标高尺寸。

(3)使用经过校验合格的检测工具。

2材料要求(1)填充墙采用页岩实心砖、页岩空心砖、页岩多孔砖质量等级应符合设计要求。

页岩实心砖、页岩空心砖、页岩多孔砖、成品湿拌砂浆进场时,应有出厂合格证,并复检。

应提前1~2天浇水湿润。

普通砖、多孔砖含水率宜为10%~15%。

(2)墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料,放置于作业面随砌随用。

拉结钢筋采用后置式与结构锚固,要进行拉拔强度试验。

(3)门窗洞口采用页岩实心砖砌筑。

(4)<1.5m的门、窗及洞口采用预制钢筋混凝土过梁;≥1.5m 的门、窗及洞口采用现浇钢筋混凝土过梁。

3主要机具手推车、胶皮管、筛子、铁锹、半截灰斗、托线板、线坠、水平尺、小白线、瓦刀、砂浆试模、钢尺、皮数杆、砂浆稠度仪等。

4作业条件(1)施工现场设固定照明灯、活动灯架满足施工需要。

(2)基础、主体结构等相关部分施工完毕,已经有关部门验收合格。

(3)弹出楼层轴线,经复核,办理相关手续。

(4)根据室内建筑1.0米标高控制线及窗台、窗顶标高,预排出砖砌体的皮数线,皮数线可画在框架柱上,并标明拉结筋、圈梁、过梁的尺寸、标高,皮数线经质检部门复核,办理相关手续。

(5)根据最下面第一批砖的标高,拉通线检查,如水平灰缝厚度超过20mm,先用C20细石混凝土找平。

严禁用砂浆或砂浆包碎石找平,更不允许采用两侧砌砖,中间填芯找平。

(6)构造柱采用植筋,钢筋绑扎,并检验收完毕。

二.施工工艺1工艺流程施工放线→墙体拉结筋、构造柱植筋→钢筋绑扎→放线立皮数杆→排砖→砌筑填充墙→二次结构混凝土浇筑→验收2操作工艺(1)填充墙施工前,必须把墙、柱上填充墙体拉结筋每500mm 高植一道,每道设2根Φ6.5钢筋,每边伸入墙内不应小于墙长的1/5且不应小于700mm或至门窗洞口边,锚入墙柱内10d,端部设1800弯钩;砌体填充墙大于5m时应在墙中部设构造柱。

填充墙构造规范摘录

填充墙构造规范摘录

GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋,其数量为每120mm墙厚不少于1根直径6mm的钢筋;或采用焊接钢筋网片,埋入长度从墙的转角或交界处算起,对实心砖每边不小于500mm,对多孔砖墙和砌块墙不小于700mm。

6.2.10砌块砌体应分皮错缝搭砌,上下皮搭砌长度不应小于90mm。

当搭砌长度不满足上述要求时,应在水平灰缝内设置不小于2根直径不小于4mm 的焊接钢筋网片(横向钢筋的间距不应大于200mm,网片每端应伸出该垂直缝不小于30mm)。

6.2.11砌块墙与后砌隔墙交接处,应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。

6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5(Mb5、Ms5);6.3.3--3填充墙墙体厚度不应低于90mm;6.3.4--2当填充墙与框架采用不脱开的方法时,宜符合下列规定:1)沿柱高每隔500mm配置2根直径6mm的拉结钢筋(墙厚大于240mm时配置3根),钢筋伸入填充墙长度不宜小于700mm,且拉结钢筋应错开截断,相距不宜小于200mm。

填充墙墙顶应与框架梁紧密结合。

顶面与上部结构接触处宜用一皮砖(或配砖)斜砌楔紧;2)过梁的断面及配筋由设计确定。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm时,宜采用钢筋混凝土门窗框;3)填充墙长度超过5m或墙长大于2倍层高时,墙顶与梁宜有拉结措施,墙体中部应加设构造柱;墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁;墙高超过6m时,宜沿墙高每2m设置与柱连接的水平系梁;梁的截面高度不小于60mm。

7.1圈梁7.1.5圈梁应符合下列构造要求:7.1.5--1当圈梁被门窗洞口截断时,应在洞口上部增设相同截面的附加圈梁。

附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍,且不得小于1m;7.15--3混凝土圈梁的宽度宜与墙厚相同。

砌体的构造要求

砌体的构造要求

(11-34)
①砖砌平拱过梁的受剪承载力按式(11-25)计算。
②砖砌平拱受弯承载力按式(11-24)计算。
(3)钢筋混凝土过梁的计算。
1.3 墙梁
砌体的构造要求
1)墙梁的类型
(1)按承受的荷载分类。
①承重墙梁。除了承受托梁和顶面以上的墙体自重外, 还承受由屋盖或楼盖传来的荷载的墙梁,如建筑物底层为 大开间、上层为小开间时设置的墙梁。
图11-28 组合拱受力体系
砌体的构造要求
1
2 (2)
无洞口墙 梁的破坏 形态。
3
弯曲破坏。 剪切破坏。
局部受压破坏。
砌体的构造要求
图11-29 简支墙梁的破坏形态(试验结果)
3)有洞口墙梁
砌体的构造要求
1.
弯曲破坏。
2.
3.
剪切破坏。
局部受压破坏。
砌体的构造要求
图11-30 开洞墙梁的破坏形态(试验结果)混凝土Leabharlann 构与砌体结构砌体的构造要求
1.1 墙、柱高厚比
1)高厚比验算的基本概念
砌体结构房屋中,作为受压构件的墙、柱除了应满足承载力要 求之外,还必须满足高厚比的要求。墙、柱的高厚比验算是保证砌 体房屋施工阶段和使用阶段稳定性与刚度的一项重要构造措施。
砌体墙、柱的允许高厚比[ β ]是指墙、柱高厚比的允许限 值(见表11-7),它与承载力无关,而是根据实践经验和现阶段的 材料质量以及施工技术水平综合研究而确定的。
砌体的构造要求
图11-31 偏洞口墙梁的破坏(试验结果)
砌体的构造要求
4)连续墙梁和框支墙梁
(1) 墙梁支座 反力和内力 分布。
(2) 托梁的受力
特点。
(3) 中间支座上方 砌体的局部受

填充墙的设计要求

填充墙的设计要求

填充墙的设计要求1.填充墙的材料强度要求1)抗规13.3.4.2的要求:砌体的砂浆强度等级不应低于M5;实心块体的强度等级不宜低于MU2.5,空心块体的强度等级不宜低于MU3.5。

2)高规6.1.5.1的要求:砌体的砂浆强度等级不应低于M5,当采用砖及混凝土砌块时,砌块的强度等级不应低于MU5;采用轻质砌块时,砌块的强度等级不应低于MU2.5。

3)砌体规范的要求:①3.1.2 自承重墙的空心砖、轻集料混凝土砌块的强度等级,应按下列规定采用;⑴,空心砖的强度等级:MU10、MU7.5、MU5和MU3.5;⑵,轻集料混凝土砌块的强度等级:MU10、MU7.5、MU5和MU3.5。

②3.1.3 砂浆的强度等级应按下列规定采用:⑴,烧结普通砖、烧结多孔砖、蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的普通砂浆强度等级:M15、Ml0、M7.5、M5和M2.5;蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的专用砌筑砂浆强度等级:Ms15、Msl0、Ms7.5、Ms5.0;⑵,混凝土普通砖、混凝土多孔砖、单排孔混凝土砌块和煤矸石混凝土砌块砌体采用的砂浆强度等级:Mb20、Mb15、Mbl0、Mb7.5和Mb5;⑶,双排孔或多排孔轻集料混凝土砌块砌体采用的砂浆强度等级:Mbl0、Mb7.5和Mb5;⑷,毛料石、毛石砌体采用的砂浆强度等级:M7.5、M5和M2.5。

注:确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。

4)墙体材料应用统一技术规范中表3.2.2-3规定:块体材料的最低强度等级5)12G614-1砌体填充墙结构构造图集要求:①混凝土小型空心砌块(简称小砌块)强度等级不低于MU3.5,用于外墙和潮湿环境内墙时,不应低于MU5.0;全烧结陶粒保温砌块仅用于内墙(不得用于外墙),其强度等级不得低于MU2.5,密度不应大于800kg/m3。

②烧结空心砖的强度等级不应低于M3.5,用于外墙和潮湿环境内墙时,不应低于MU5.0。

填充墙的规定及构造

填充墙的规定及构造

填充墙的规定及构造《砌体结构工程施工质量验收规范》对填充墙有以下规定:砌筑填充墙时,轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d,蒸压加气混凝土砌块的含水率宜小于30%。

如工程使用蒸压加气混凝土砌块,则在运输及堆放中应防止雨淋。

吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块,砌筑前不应对其浇(喷)水湿润;在气候干燥炎热的情况下,对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润采用普通砌筑砂浆砌筑填充墙时,烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前1~2d浇(喷)水湿润。

采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时,应在砌筑当天对砌块砌筑面喷水湿润。

块材湿润程度应符合下列规定。

(1)烧结类块材的相对含水率宜为60%~70%。

(2)非烧结类块材的相对含水率宜为33%~50%。

(3)砌筑上墙块材的含水率不得为饱和含水率。

注意采用“干砌法”施工的蒸压加气混凝土砌块,不需对其浇(洒)水湿润。

在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时,墙底部宜现浇混凝土坎台,其高度宜为150mm。

填充墙拉结筋处的下皮小砌块宜采用半盲孔小砌块,或用混凝土灌实孔洞的小砌块;“干砌法”施工的蒸压加气混凝土砌块砌体,拉结筋应放置在砌块上表面开凿的沟槽内,并用加气混凝土黏结砂浆填实。

蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌,不同强度等级的同类块体也不得混砌。

窗台处和因安装门窗需要,在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌;对与框架柱、梁不脱开方法砌筑的填充墙,填塞填充墙顶部与梁之间的缝隙可采用其他块体。

填充墙砌体砌筑,应待承重主体结构检验批验收合格后进行。

填充墙与承重主体结构间的空(缝)隙部位施工,应在填充墙砌筑14d后进行,这样做的目的是避免出现沉降收缩裂缝;否则可能出现墙体抹灰裂缝。

砌体填充墙结构构造要求一览表

砌体填充墙结构构造要求一览表

注:1.以上构造适用于6、7、8度区;2.如与设计或当地相关要求冲突,可根据单独判定。如兰州8度区地方法规有单独规定;
二次结构构件 构造柱设置要求
砌体填充墙结构构造要求一览表
设置位置及原则 大商业、酒店、甲写、商铺内外填充墙的拐角处、丁字及十字墙相交处、一字墙端部 公寓、住宅、乙写内外墙交接处及外墙转角、内墙一字墙端部设置构造柱 悬墙端部设置构造柱,悬墙长度超过3米应在中部设置间距不大于3米构造柱 填充墙长度大于5m或2倍层高时,应在墙体中部应设置构造柱,构造柱间距沿墙长不应大于4m 纵筋搭接可在同一截面处,搭接长度50d 箍筋间距250mm,纵向钢筋搭接部位间距200mm 墙体与构造柱应砌筑马牙槎,马牙槎深入墙体60~100mm,槎高200~300mm并为砌体材料高度整倍数 墙高不超过4米无特殊要求可不设; 超过4m时,墙体半高设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁
பைடு நூலகம்
万达影厅、写字楼大堂、酒店大堂、宴会厅及宴会前厅后砌墙高度超过4m的部位,应在门洞上方设置200mm高水 平通长圈梁。如果门洞上部墙体高度仍超过2m,再加设间距不大于2m的水平圈梁,梁高度为200mm(万达标准)
圈梁设置要求
拉结钢筋 洞口
填充墙顶部砌筑要求
砌体填充墙高度超高6m时设置200m高的水平通长圈梁,圈梁沿竖向中距不大于2m。 电梯井道处的砌体填充墙应设置用于预埋井道埋件的附加圈梁(或将圈梁位置进行调整),附加圈梁的位置和间距由 电梯厂家提供 纵筋搭接可在同一截面处,搭接长度50d 砌体填充墙如需预留幕墙埋件,则应在对应位置设置通长圈梁,圈梁高度不小于200mm,且应与构造柱、主体结构 拉结 填充墙应沿框架柱、构造柱全高每隔500mm~600mm设2Φ6拉筋(墙厚大于240mm宜3Φ6),拉筋伸入墙内全长 贯通 墙体拉结钢筋搭接:单面焊接10d;搭接55d且不小于400mm 楼梯间及人流通道处填充墙应采用钢丝网砂浆面层加强 酒店、大商业、商铺门洞口宽度小于2.1米孔口两侧应设置抱框柱;门洞口宽度大于2.1米两侧应设构造柱 住宅、公寓、办公楼门洞口宽度小于1.5米孔口两侧宜设置抱框柱;可根据门窗安装要求在洞口两侧沿墙体竖向预留 混凝土块或实体砌块砖; 住宅、公寓、办公楼门洞口宽度大于1.5米小于2.1米孔口两侧应设置抱框柱 住宅、公寓、办公楼门洞口宽度大于2.1米两侧应设构造柱 洞口上(包括临时施工洞口)应设置钢筋混凝土过梁 根据设计及当地要求可采用一皮砖斜砌顶紧、素混凝土浇筑、预埋铁件夹具固定等方式

砌体填充墙构造说明

砌体填充墙构造说明
当墙体端面处有垂直相交的墙体,且该墙肢长不小于1m时,此端面也可不设。
或小于400时,门洞两侧视为互不影响的两段 A, 砌体填充外墙当墙长大于4米(7度及以下时为5米)时,应在墙长范围内按净
(2) 门、窗抱框柱
墙体的终止端面,并以此计算墙长。 (1) 构造柱设置
砌体填充墙与相接的框架柱、混凝土墙及构造柱之间,以及相接的砌体填充墙之间,均应设置拉结筋可靠拉结。
内墙墙垛宽不大于350mm时应设置加宽构造柱代替墙垛; 填充外墙当门窗(含门带窗)洞宽大于等于1. 5米时可仅在墙一端或墙中处设置1根构造柱); 当墙体端面处有垂直相交的墙体,且该墙肢长不小于1m时,此端面也可不设。
(2)墙的侧向支撑是指:当填充墙 两端 均为连接端面(即两段均与支撑构件相连) 时,称之为双侧支撑墙。当 一端为连接端面,
砌体填充墙构造说明
1 砌体填充墙(含隔墙)构造适
用于混凝土砌块(强度等级≥A5.0 ,密度等级≤B07级)、空心陶粒砌 块(强度等级≥Mu2.5.密度等级 ≤800级)、烧结多孔砖(强度等级 ≥Mu10)、烧结普通砖(强度等级 ≥Mu10)、加气混凝土块(强度 A≥A2.5,密度等级≤B07级)等。 与符合要求的砂浆(强度等级≥M5 )砌筑而成的填充墙。
(1)构造柱设置 (2 ) 窗抱框柱
(3)墙中现浇带 (4)窗下悬臂柱 (5)特殊情况处理
(1)构造柱设置
A, 砌体填充外墙当墙长大于4米(7度及以下时为5米)时,应在墙长范围内按净 距不大于4米(7度及以下时为5米)设置构造柱; B, 内外填充墙交接处均应设置构造柱。
C,所有外墙阳台两侧(门带窗时为靠门一侧)及洞宽不小于3米的窗洞两侧均应设置 构造柱(当洞边至侧面支承近边间距小于400mm时可不设构造柱而改设抱框柱);

砌体填充墙构造说明

砌体填充墙构造说明
(3)墙中现浇带 (4)窗下悬臂柱 (5)特殊情况处理
A, 砌体填充外墙当墙长大于4米时,应在墙长范围内按净距不大于4米设置构造柱;
B, 内外填充墙交接处均应设置构造柱。 C,所有洞两侧均应设置 构造柱(当洞边至侧面支承近边间距小于400mm时可不设构造柱而改设抱框柱); D,填充墙转角处及通窗端部处无框架柱或混凝土墙时应设构造柱。
A.填充墙外墙当净高超过4米时 应在墙半高处附近设置墙中现 浇带;
B.当墙净高超过4米且在墙长范围 内有窗时,墙中现浇带应设置在 窗上口处,并沿墙长贯通(与洞 上口现浇过梁或梁下悬板重合处 各自配筋同时浇筑);
A. 外墙通窗下为砌体填充窗 下墙时,应按中距不大于2.5 米在墙内设置窗下悬臂柱;
B. 外墙窗宽超过4米时亦应在 窗下砌体填充墙内按中距不大 于2.5米设置窗下悬臂柱。
(2)墙的侧向支撑是指:与墙相接的框 架柱、混凝土墙,在与墙面垂直方向(包括 90°+30°范围,下同)设置的截面高度不小 于2倍墙厚且不小于300mm,宽度不小于 150mm的构造柱;在垂直墙面方向的长度不 小于3倍墙厚且不小于500mm的同时咬槎砌筑 的翼墙;
(3)墙长计算时,墙内的门窗洞口不扣 除;内墙门洞口以上(含过梁高)的砌体高 度小于1/5洞宽或小于400mm时,门洞两侧的 墙按相互独立的墙分别计算墙长。
单侧无侧向支承的墙应在其无侧向支承端处设置构造柱 (当墙长不大于1倍层高时可不设);当墙长超过2倍层高时尚 应在墙长范围内按净距不大于2倍层高及8米设置构造柱。
内墙门洞口以上(含过梁高)的砌体高度小于1/5洞宽或小 于400mm时,门两侧的墙按相互独立的墙考虑,并按上述B、 C按双侧或单侧无侧向支承墙的要求设置构造柱。
砌体填充墙内墙当墙长大于2倍层高或8米时,应在墙长范 围内按不大于2倍层高及8米设置构造柱,并优先在洞边处设置。

填充墙砌体施工工艺

填充墙砌体施工工艺

填充墙砌体施工工一种建筑结构,墙体按照结构受力情况不同,有承重墙、非承重墙之分.凡分隔内部空间其重量由楼板或梁承受的墙基本都是非承重墙,框架结构中分隔内部空间填充在柱子之间的墙是非承重填充墙;短肢剪力墙结构间的墙体也为非承重填充墙.非承重填充墙一般采用轻质墙体材料。

(一)蒸压加气混凝土砌块墙1、构造要求(1)加气混凝土砌块一般不得使用于建筑物标高±0.000以下的部位;也不得使用于受酸碱化学物质侵蚀的部位。

(2)加气混凝土砌块外墙墙面水平方向的凹凸部分(如线脚、雨罩、出檐、窗台等),应做泛水和滴水,墙表面应做饰面保护层。

见图3—13.(3)后砌的填充墙与承重墙、构造柱相交处,应沿墙每两皮设置2φ6拉结钢筋,且伸入填充墙内的长度不得小于700mm.见图3—14。

2、工艺流程基层清理→铺灰→砌块吊装就位→校正→灌竖缝→镶砖。

扫描二维码27观看填充墙施工工艺动画.(1)基层清理。

将楼地面(基层)和混凝土柱(墙)面的灰渣清扫干净,基层高出的部分应剔除平整,基层轻微凹陷部分用水泥砂浆填补平整,基层应验收合格。

(2)铺灰。

灰缝应横平竖直,砂浆饱满,铺灰宜用加气混凝土砌块砌筑专用砂浆,其中又分为“薄灰砌筑法”和非“薄灰砌筑法”砌筑砂浆.(3)砌块就位。

应从转角处或砌块定位处开始,按砌块排列图依次吊装。

为减少台灵架的移动,常根据台灵架的起重半径及建筑物开间的大小,按1~2开间划分施工段,逐段吊装,段间应留阶梯形斜槎.(4)校正。

砌块吊装就位后,如发现偏斜、高低不同时,可用人工校正,直至校正为止。

如人工不能校正,应将砌块吊起,重新铺平灰缝砂浆,再重新安装。

不得用石块或楔块等垫在砌块底部,以求平整。

(5)灌竖缝。

校正后即灌竖缝,应做到随砌随灌,灌缝应密实.超过30mm的竖缝应用强度等级不低于C15的细石混凝土灌实。

砌块灌缝后,不得碰撞或撬动,如发生错位,应重新铺砌.(6)镶砖。

用于较大的竖缝和梁底找平,镶砖的强度不应低于MU10.砖间的灰缝厚为6~15mm,砖与砌块间的竖缝为15~30mm。

填充墙构造要求

填充墙构造要求

填充墙采取如下构造要求:
砌筑砂浆强度等级M5,配筋带、过梁、构造柱混凝土强度等级为C20。

砂浆和混凝土全部现场搅拌。

墙体组砌时,上下皮必须错缝,错缝搭接不小于90mm。

卫生间墙体下部先浇筑素砼地梁,高度150mm,然后在地梁上砌筑砌块。

砌筑灰缝砂浆饱满,厚度控制在15mm以内,水平灰缝饱满度不得低于80%,竖缝不得出现明缝、瞎缝。

砌筑至梁、板底时,留一定的空隙,间隔7d后采用蒸压粉煤灰砌块斜砌,倾斜度控制在45度~60度,砌筑砂浆要饱满。

构造柱设置于墙体转角、丁字墙节点、翼墙墙端及墙长大于4m的中间位置(墙长达到8m的设置二道),截面尺寸:200×200,配筋4Φ12,φ6@200;150×150,配筋4Φ12,φ6@200;100×100,配筋2Φ12,φ6拉钩@200。

填充墙的门窗洞、隔墙门洞设置混凝土抱框,抱框截面尺寸为100×墙厚,配筋2Φ12,φ6拉勾@200。

门窗口上皮位置设过梁及通长配筋带。

配筋带截面尺寸墙厚×100mm,配筋通长2φ10,φ6@200。

门窗洞口的过梁,两端伸入墙内不小于400mm,截面尺寸为墙厚×200,配筋2φ10;3Φ12/φ6@200。

砌体与结构墙柱、构造柱、抱框交接处,沿墙高每隔500mm设2φ6拉结钢筋,伸入墙内不小于1m。

与结构连接的构造钢筋均采取铁板后置方式,铁板与结构间用膨胀螺栓固定,钢筋焊于铁板上。

现浇结构侧模采用竹胶板,龙骨5×10木方,支撑采用48钢管。

钢筋与结构连接采取膨胀螺栓铁板后置法。

砌体结构的一般构造要求

砌体结构的一般构造要求

柱距为0.9~4.8m,墙厚为240mm时,配筋率都小于0.2%。因此这
种墙体纵向弯曲的影响按无筋砌体考虑。
.
3
墙、柱的允许高厚比
窗间墙间距s
s
a)无构造柱 H0、I1、E1
bc
bc
bc
构造柱
h
H0 E1 I1
x
x
Pcr1
Pcr2
y1
y2
H 0C E2 I2
h
窗间墙间距s
s
y y
b)有构造柱 H0c、I2、E2
0 .9 9 0
0 .9 8 7 0 .9 7 4
细料石、
C 15
1 .0 0 0 1 .0 0 0 1 .0 0 0
1 .0 0 0
1 .0 0 0 1 .0 0 0
半细料石
M 10
C 20
1 .0 0 4 1 .0 0 5 1 .0 0 7
1 .0 0 8
1 .0 1 0 1 .0 2 0
C 25
6.2.8 填充墙、隔墙应分别采取措施与周边构件可靠连接。 6.2.9 山墙处的壁柱宜砌至山墙顶部,屋面构件应与山墙可靠拉结。
公 式 ( 6) 1.050 1.067 1.083 1.100 1.125 1.250
从表2、表4可以看出,公式(5)、(6)的取值小于构造柱混 凝土强度等级大于C10时的数据。
在使用中还规定:
bc l0.2时 5 , bc取 l0.25
bc l0.0时 5 , c取 1.0
因此,公式偏于安全。
6.1.3 注2为新增加的内容,用厚度小于90mm的砖或块材砌筑的隔墙,
基土 潮湿程度
规范背景
混凝土 砌块
石材

砌体填充墙结构构造及施工要求

砌体填充墙结构构造及施工要求

砌体填充墙结构构造及施工要求填充墙宜采用轻质砌体材料。

填充墙砌体材料的强度等级应符合下列规定。

1.混凝土小型空心砌块(简称小砌块)强度等级不应低于MU3.5,用于外墙及潮湿环境的内墙时不应低于MU5;全烧结陶粒保温砌块仅用于内墙(不得用于外墙),其强度等级不应低于MU2.5 、密度不应大于800Kg/m2。

2.烧结空心砖的强度等级不应低于MU3.5,用于外墙及潮湿环境的内墙时不应低于MU5。

3.烧结多孔砖的强度等级不宜低于MU10。

4.蒸压加气混凝土砌块的强度等级不应低于A2.5,用于外墙及潮湿环境的内墙时不应低于A3.5。

对于建(构)筑物防潮层以下、长期浸水或化学侵蚀环境、砌体表面温度高于80℃以及长期处于有振动源环境的填充墙不应使用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌体。

防潮层以下应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑,并应符合现行国家标准《砌体结构设计规范》GB 50003的耐久性相关规定。

填充墙砌筑砂浆的强度等级:烧结普通砖和烧结多孔砖砌体砌筑砂浆强度等级不应低于M5;蒸压普通砖砌筑砂浆强度等级不应低于Ms5;蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Ma5;混凝土砌块砌筑砂桨强度等级不应低于Mb7.5。

房屋顶层墙体及女儿墙砂浆强度等级不低于M7. 5 (Ma7.5、Mb7.5、Ms7.5)。

填充墙砌筑砂桨宜采用预拌砂桨或干混砂浆。

室内地坪以下及潮湿环境应采用水泥砂浆、专用砂浆;蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。

构造柱、水平系梁、过梁等构件混凝土强度等级不应低于C25;混凝土小型空心砌块砌体的灌孔混凝土强度等级不应低于Cb20,且不应低于1.5倍的块体强度等级;钢筋混凝土芯柱混凝土强度等级不应低于Cb25。

钢筋:箍筋、拉结钢筋采用HPB300或HRB400; 水平系梁、圈梁主筋采用HPB300或HRB400;构造柱和芯柱主筋采用HRB400。

预埋件:预埋件锚板宜采用Q235、Q355级钢,锚筋应采用HRB400或HPB300钢筋,严禁采用冷加工钢筋。

砌体填充墙结构构造

砌体填充墙结构构造

砌体填充墙结构构造砌体填充墙结构构造是建筑领域中最基础的结构形式之一,广泛运用于住宅、公寓、商业、工业和社区等不同类型的建筑中。

砌体填充墙结构以砖、石等砌块为主要材料,填充墙体中的混凝土为辅助材料。

其具有结构简单、施工方便、抗震性能良好等优点,是目前应用最为广泛的墙体结构。

一、砌体填充墙结构构造的分类砌体填充墙结构主要可分为三种:墙柱砌体填充墙、框架砌体填充墙和完全砌体填充墙。

1、墙柱砌体填充墙所谓墙柱砌体填充墙,其结构采用了独立的柱和墙体结合的方式,即柱子和墙体采用分开砌筑,最后再用钢筋焊接固定在一起的办法。

墙柱砌体填充墙可以适用于较高层住宅、商业等大体量建筑物,具有承载力强、刚度好的优点。

2、框架砌体填充墙框架砌体填充墙的结构可以类比于木结构:十字架状的钢骨架构成墙面和屋顶的框架,框架的空隙用砖块,混凝土等材料填充,墙面和屋顶需要使用钢筋铺设,预埋砌块、接头的U型钢肩,使得整体的抗压性能提升,可以用于住宅和商业的建筑内墙和外墙结构。

3、完全砌体填充墙完全砌体填充墙也称为混凝土加强砖墙,其结构形式为墙体整体由混凝土和砖块构成,砖块只是填充在混凝土内。

这种方式的结构不但增加了墙体的稳定性,还可以提高耐久性和保温性能。

二、砌体填充墙结构主要构件1、砖砖是砌体填充墙结构的主要构件,主要分为普通红砖和轻质砖两类,其中普通红砖主要用于室内墙面砌筑,轻质砖则用于室外或者高层建筑中的砌筑。

轻质砖不仅质量轻,还有较好的隔音性能,也许将甲醛等有害物质的挥发率降到最低。

2、混凝土混凝土用于填充砖中间的间隔,主要是为了增加墙体的强度和厚度,提高其抗震性能。

混凝土按照强度等级的不同,可以分为C15、C20、C25、C30几个等级。

3、钢筋钢筋作为砌体填充墙结构中的主要纵向承载构件,其作用是在墙体大量受压和拉应力时承载墙体的受力压力。

钢筋按照笔直的标准叫做直筋,按照螺旋形的叫做扭筋,又或者根据构件的强度等级不同分为HRB335、HRB400、HRB500等不同的钢筋等级。

砌体填充墙构造说明

砌体填充墙构造说明

内墙门窗洞宽分别大于1.2米,及居住建筑的入户口门,两 侧应设抱框柱;
洞宽不大于1.2m时,是否设抱框柱具体由设计定。
窗边设抱框柱时,应在窗下口处相应设置现浇带;
当砌体填充墙具有较高强度和较好稳定性(高厚比较小) 时,亦可不设置内墙洞边抱框柱,但须由具体设计予以确定。
填充内墙当净高超过4米时应在墙半高处附近设置墙中现浇带;
砌体填充墙内墙当墙长大于2倍层高或8米时,应在墙长范 围内按不大于2倍层高及8米设置构造柱,并优先在洞边处设置。
双侧无侧向支承的墙应在其两端处设置构造柱(但当墙长不 大于2.5米时可仅在墙一端或墙中处设置1根构造柱);当墙体 端面处有垂直相交的墙体,且该墙肢长不小于1m时,此端面也 可不设。
单侧无侧向支承的墙应在其无侧向支承端处设置构造柱 (当墙长不大于2.5m时可不设);当墙体端面处有垂直相交的 墙体,且该墙肢长不小于1m时,此端面也可不设。
A.填充墙外墙当净高超过4米时 应在墙半高处附近设置墙中现 浇带;
B.当墙净高超过4米且在墙长范围 内有窗时,墙中现浇带应设置在 窗上口处,并沿墙长贯通(与洞 上口现浇过梁或梁下悬板重合处 各自配筋同时浇筑);
A. 外墙通窗下为砌体填充窗 下墙时,应按中距不大于2.5 米在墙内设置窗下悬臂柱;
B. 外墙窗宽超过4米时亦应在 窗下砌体填充墙内按中距不大 于2.5米设置窗下悬臂柱。
填充墙长度(简称墙长)按如下规定确 定: a 与侧向支撑构件(框架柱、剪力墙)接连的 接端;b 填充墙不与支撑构件相连,也不在沿 轴线延伸的终止端。计算墙长时,墙两端的门 窗洞口不与扣除,两端之间存在与之垂直相交 的墙体时,不能将此相交墙视为侧向支撑而改 变墙长;门窗洞口上的砌体高度小于1/5洞宽 或小于400时,门洞两侧视为互不影响的两段 墙体的终止端面,并以此计算墙长。

填充墙构造规范摘录

填充墙构造规范摘录

GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋,其数量为每120mm墙厚不少于1根直径6mm的钢筋;或采用焊接钢筋网片,埋入长度从墙的转角或交界处算起,对实心砖每边不小于500mm,对多孔砖墙和砌块墙不小于700mm。

6.2.10砌块砌体应分皮错缝搭砌,上下皮搭砌长度不应小于90mm。

当搭砌长度不满足上述要求时,应在水平灰缝内设置不小于2根直径不小于4mm的焊接钢筋网片(横向钢筋的间距不应大于200mm,网片每端应伸出该垂直缝不小于30mm)。

6.2.11砌块墙与后砌隔墙交接处,应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。

6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5(Mb5、Ms5);6.3.3--3填充墙墙体厚度不应低于90mm;6.3.4--2当填充墙与框架采用不脱开的方法时,宜符合下列规定:1)沿柱高每隔500mm配置2根直径6mm的拉结钢筋(墙厚大于240mm时配置3根),钢筋伸入填充墙长度不宜小于700mm,且拉结钢筋应错开截断,相距不宜小于200mm。

填充墙墙顶应与框架梁紧密结合。

顶面与上部结构接触处宜用一皮砖(或配砖)斜砌楔紧;2)过梁的断面及配筋由设计确定。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm时,宜采用钢筋混凝土门窗框;3)填充墙长度超过5m或墙长大于2倍层高时,墙顶与梁宜有拉结措施,墙体中部应加设构造柱;墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁;墙高超过6m时,宜沿墙高每2m设置与柱连接的水平系梁;梁的截面高度不小于60mm。

7.1圈梁7.1.5圈梁应符合下列构造要求:7.1.5--1当圈梁被门窗洞口截断时,应在洞口上部增设相同截面的附加圈梁。

附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍,且不得小于1m;7.15--3混凝土圈梁的宽度宜与墙厚相同。

砌体结构工程施工质量验收规范-填充墙砌体(GB50203-2019

砌体结构工程施工质量验收规范-填充墙砌体(GB50203-2019
• 砌筑砂浆增塑剂大多是一种发泡型的外加剂,掺加到 水泥砂浆中之后,通过搅拌在砂粒的周围生成微小而 稳定的水膜包裹的气泡,由于这些气泡的流动,起到 润滑和改善砂浆和易性的作用。正是由于砂浆中大量 微小气泡的存在,会对砂浆强度、砌体强度产生一定 的影响。
42
• 砌筑砂浆增塑剂是砌筑砂浆拌制过程中掺入的用 以改善砂浆和易性的非石灰类外加剂。
增加及变更内容
• 附录中增加填充墙砌体植筋锚固力检验抽样判定; 填充墙砌体植筋锚固力检测记录
条文说明
条文解释
条文说明
条文说明
条文解释
条文说明
条文解释
条文解释
条文解释
条文解释
条文说明
条文解释
补充砂中有害物质的限制
条文解释
条文解释
统一现场拌制水泥砂浆、混合砂浆的使用时间
• 4.0.3脱水硬化的石灰膏、消石灰粉不能起塑化作 用又影响砂浆强度,故不应使用。建筑生石灰粉 由于其细度有限,在砂浆搅拌时直接干掺起不到 改善砂浆和易性及保水的作用。
38
• 4.0.6 (修改)施工中不应采用强度等级小于M5 水泥砂浆替代同强度等级水泥混合砂浆,如需替 代,应将水泥砂浆提高一个强度等级。
• 《新规范》GB50203为与设计规范相协调,也将 相应条文进行了修改。
40
• 4.0.7 在砂浆中掺入的砌筑砂浆增塑剂、早强剂、 缓凝剂、防冻剂、防水剂等砂浆外加剂,其品种 和用量应经有资质的检测单位检验和试配确定。 所用外加剂的技术性能应符合国家现行标准《砌 筑砂浆增塑剂》JC/T 164、《混凝土外加剂》 GB 8076、《砂浆、混凝土防水剂》JC 474的质 量要求。
• 4.0.13 当施工中或验收时出现下列情况,可采用 现场检验方法对砂浆或砌体强度进行实体检测, 并判定其强度: 1 砂浆试块缺乏代表性或试块数量不足; 2 对砂浆试块的试验结果有怀疑或有争议; 3 砂浆试块的试验结果,不能满足设计要求; 4 发生工程事故,需要进一步分析事故原因。

砌体填充墙构造要求

砌体填充墙构造要求

砌体填充墙构造要求砌体填充墙构造要求1. 砌体填充墙平面位置详建筑施工图,不得随意更改。

应配合建施图,按要求预留墙体插筋。

2. 砌体填充墙应沿框架柱(包括构造柱)或钢筋混凝土墙全高每隔500mm设置2φ6的拉筋,拉筋伸入填充墙内的长度不小于填充墙长的1/5,且不小于700mm,详见图7.1。

在框架平面外的填充墙拉筋构造详见图7.2。

3. 当因填充墙转角部位底部无梁而未能设置构造柱时,应沿墙高每隔500设置转角拉筋,详见图7.3。

4. 砌体填充墙内的构造柱一般不在各楼层结构平面图中画出,一律按以下原则设置:1) 填充墙长度大于层高的2倍时,宜设置钢筋混凝土构造柱;2) 外墙及楼梯间墙转角处,一般填充墙转角无混凝土墙柱处,设置构造柱。

3) 填充墙端部无翼墙或混凝土柱(墙)时,在端部增设构造柱。

构造柱尺寸:墙宽x240,配筋为4φ12,φ6@200。

5. 填充墙长度>5米时,填充墙顶部与梁板应有可靠连接。

要求详图所示。

6. 砌体填充墙高度大于4米时,墙体半高处或门洞上皮设与柱连接且沿全墙贯通的钢筋混凝土水平圈梁,圈梁高200,宽同墙宽,配筋为4φ12,φ6@200。

若水平圈梁遇过梁,则兼作过梁并按过梁增配钢筋,柱(墙)施工时,应在相应位置预留4φ12与圈梁纵筋连接。

7. 填充墙不砌至梁、板底时,墙顶必须增设一道通长圈梁。

圈梁高200、宽同墙宽,配筋为4φ12,φ6@200。

8. 填充墙内的构造柱应先砌墙后浇混凝土,施工主体结构时,应在上下楼层梁的相应位置预留相同直径和数量的插筋与构造柱纵筋连接。

9. 框架柱(或构造柱)边砖墙垛长度不大于120时,可采用素混凝土整浇。

10. 砌体内门窗洞口顶部无梁时,均按图7.4的要求设置钢筋混凝土过梁。

11. 在填充墙与混凝土构件周边接缝处,应固定设置镀锌钢丝网,其宽度不小于200。

12. 砌块墙体开设管线槽时应使用开槽机,严禁敲击成槽。

管线埋设后,小孔和小槽用水泥砂浆填补,大孔和大槽用细石混凝土填满。
